LDP 流量收集

LDP 流量统计信息跟踪通过转发同等类的流量。除了监控 NorthStar 控制器中的 LDP 流量统计信息外，还可以将数据导入 NorthStar 计划器以进行容量规划和故障模拟研究。

注意：

您必须先运行设备收集，然后再尝试运行 LDP 流量收集，以便 NorthStar（拓扑服务器）可以发现启用 LDP 的链路。了解哪些链路启用了 LDP，使 NorthStar 能够计算源和目标之间的 LDP 等价路径。
注意：

目前，LDP 流量收集任务仅支持瞻博网络 Junos OS 设备。即使在任务设置中指定了其他设备，此任务也只会针对 Junos OS 设备运行。

设备收集任务从 [protocols ldp] 和 [protocols mpls] 层次结构级别的 Junos OS 配置中提取支持 LDP 的接口。ConfigServer 将这些接口与 Toposerver 发现的链接相关联。

要安排新的 LDP 流量收集任务，请从“更多选项”菜单导航到 “管理”>“任务调度器 ”。

  1. 输入任务的名称，然后使用下拉菜单选择任务类型 LDP Traffic Collection。单击以 Next 显示第一个“创建新任务 - LDP 流量收集”窗口，如 图 1 所示。

    图 1：LDP 流量收集任务，所有设备 Step 2 of 3 in creating LDP Traffic Collection task. Choose devices: All devices, Selective devices, or Groups. Option to use ECMP. Previous and Next buttons.

    在“选择要收集的设备”下，可以选择“所有设备”、“选择性设备”或“组”，作为指定要包含在收集任务中的设备的方法。对于所有这三个选项，您可以选择“使用 ECMP”，以在放置模拟期间将创建的需求标记为 ECMP 候选。默认值为“是”（选中复选框）。

    如果选择“选择性设备”，则会显示收集任务中可包含的所有设备的列表。 图 2 显示了一个示例。

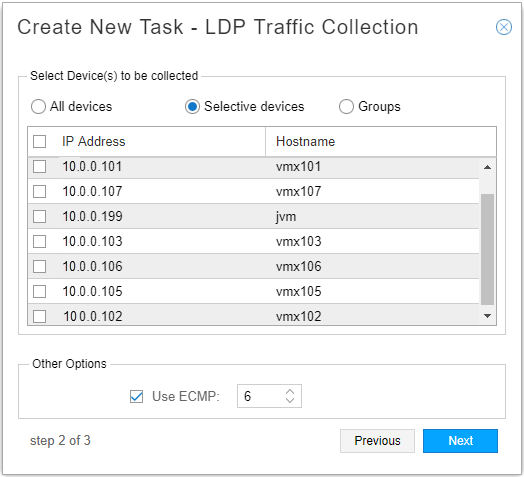

    图 2：LDP 流量收集任务，选择性设备 User interface for creating a new LDP task with options to select devices for data collection.

    单击与要包含的设备相对应的复选框。

    如果选择组，则会显示已在>Device Profile中Administration配置的设备组列表，如图 3 所示。

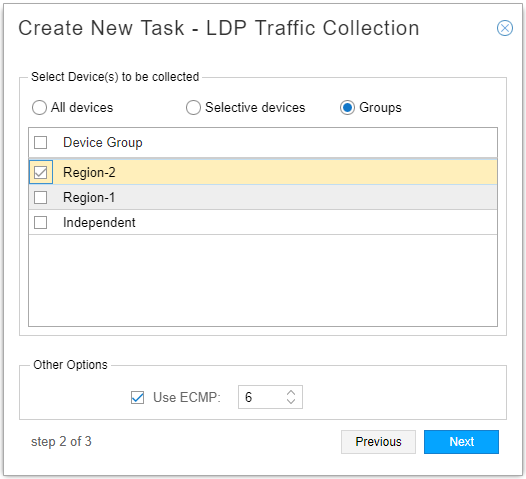

    图 3：LDP 流量收集任务、组 Step 2 of 3: Select devices for LDP Traffic Collection task. Groups option selected with Region-2 checked. ECMP set to 6.

    单击与要包含的组相对应的复选框。

  2. 单击 Next 以继续调度参数。将显示 Create New Task - Schedule 窗口，如 图 4 所示。为了计算需求统计信息，至少需要两个集合。建议设置每 10 到 20 分钟自动重复一次任务。

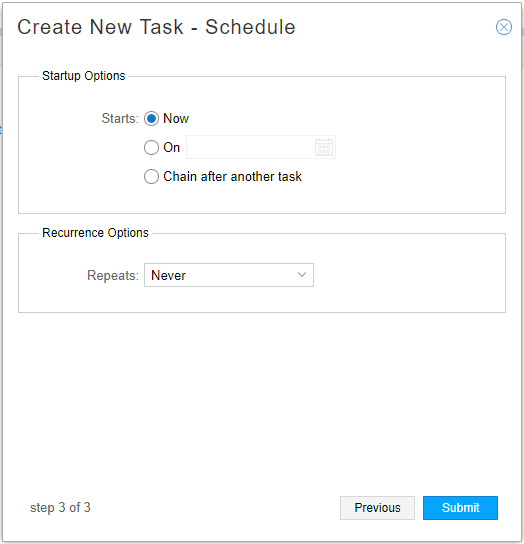

    图 4：LDP 流量收集任务、调度 Create New Task - Schedule interface step 3 of 3 with startup options: Starts Now, On date, or Chain after another task; Recurrence: Never. Previous and Submit buttons.

    在已计划的重复任务之后链接任务的选项可用，但我们不建议将其用于 LDP 收集。LDP 收集最好作为一项重复的独立任务来处理。

  3. 单击 Submit 完成新收集任务的添加，并将其添加到任务列表中。LDP 流量收集任务将 show ldp traffic-statistics 按所选设备配置的时间间隔执行。Elasticsearch 存储收集到的数据并建立索引，以便进一步查询。

    单击列表任务列表中的已完成任务，以在窗口的下半部分显示结果。结果窗口中有三个选项卡：“摘要”、“状态”和“历史记录”。Summary 选项卡的示例如 图 5 所示。Status 选项卡的示例如 图 6 所示。

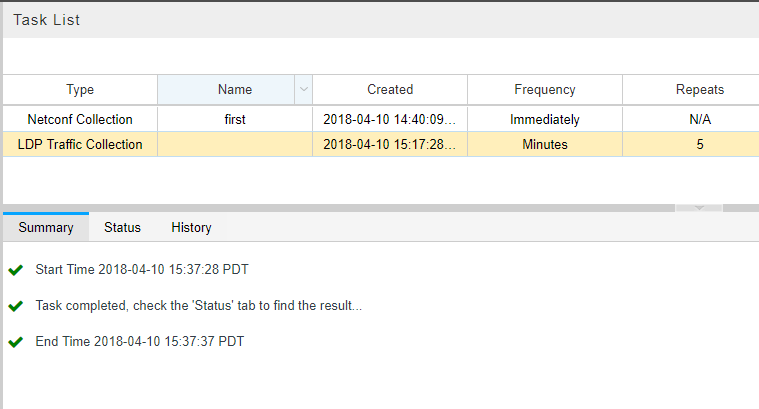

    图 5：LDP 流量收集任务的收集结果示例，摘要选项卡 Task List interface with Netconf Collection and LDP Traffic Collection tasks. Summary shows task completed successfully with start and end times.

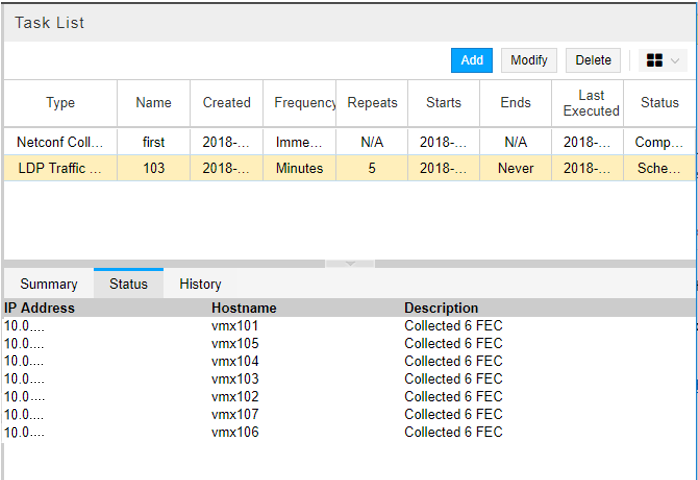

    图 6：LDP 流量收集任务的收集结果示例，状态选项卡 Task management interface with a task list showing details like type, name, created date, frequency, and status. Includes buttons for adding, modifying, and deleting tasks. Status tab displays IP addresses, hostnames, and task execution descriptions for network monitoring.
    注意：

    每台 NorthStar 服务器只能有一个 LDP 流量收集任务。如果您尝试添加第二个，系统将提示您批准覆盖第一个。

  4. 流量采集任务完成后，在网络信息表的“需求”页签中查看采集到的数据。始终显示“节点”、“链路”和“隧道”选项卡。其他选项卡可选择显示。单击选项卡标题栏中的加号 （+） 以添加选项卡，如 图 7 所示。

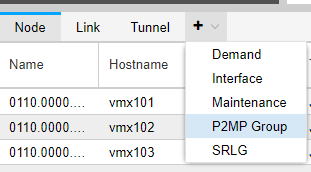

    图 7：向网络信息表 Network management interface table listing nodes with names and hostnames like vmx101, vmx102; dropdown menu includes options like Demand, Interface, Maintenance.添加选项卡

    “需求”选项卡列出了 LDP 转发等效类 （FEC） 数据，包括节点 A、节点 Z、IP A、IP Z 和带宽。NorthStar 使用源名称和目标 IP 地址创建 FEC 名称。 图 8 显示了“需求”选项卡的示例。

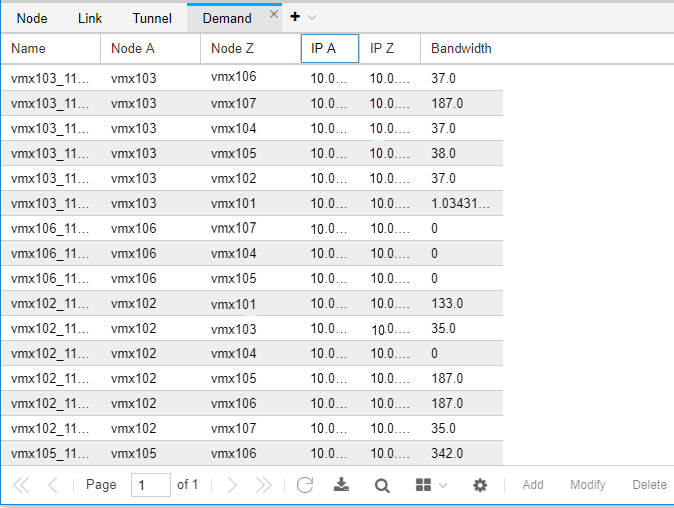

    图 8：网络信息表，需求选项卡 Table detailing network demands with columns: Node A, Node Z, IP A, IP Z, and Bandwidth. Part of a GUI for network analysis.

  5. 要在拓扑图中查看支持 LDP 的链路，请导航到 Protocols 左侧窗格中的 并检查 LDP ，如 图 9 所示。

    图 9：网络信息表的“需求”选项卡 Juniper Networks NorthStar Controller dropdown menu with protocol options Default, PCEP, RSVP, IS-IS L2, LDP, Segment Routing; buttons Check All, Clear All.
