在 Web UI 中查看分析数据
Web UI 中的某些视图和工作流支持对收集的数据进行可视化，以便对其进行解释和操作。
必须安装数据收集器，并且必须配置设备才能将数据推送到数据收集器。运行状况监视功能还使用来自数据收集器的信息。
要查看有关已安装数据收集器的信息，请导航到 管理>系统运行状况。
分析微件视图

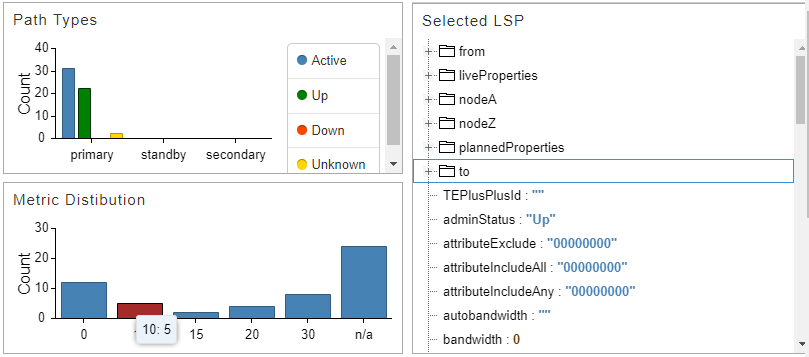

当您单击顶部导航栏中的“分析”选项时，可以使用许多与收集的分析数据相关的小部件。网络信息表将与分析微件一起显示。某些小组件可以显示特定于您在表中选择的一个或多个隧道的信息。 图 1 显示了可用小部件的几个示例。
拓扑视图中的接口利用率
接口利用率可作为拓扑视图左侧窗格中选项下的选项使用。选中后，拓扑中会显示当时通过网络的流量（RSVP 和其他流量），并每分钟更新一次。通过这，您可以查看通过网络的流量量（按时间的变化），而不是只能看到预留的带宽。
接口利用率、RSVP 实时利用率和 RSVP 利用率是互斥的。您一次只能在拓扑中显示这三个中的一个。
在窗口右侧的“拓扑设置”菜单栏中，单击“工具”图标，然后选择“链接标签”选项卡。您将看到与接口利用率相关的链路标签设置，如 图 2 所示。然后，拓扑以 AZ：:p ercentage ZA 百分比格式显示链路的利用率百分比。其他标签也可用于显示通过 Netconf 收集任务收集的信息，并由分析功能使用。接口名称、接口带宽值和形状带宽值都是一些示例。
从拓扑或网络信息表访问流量图表
您可以右键单击拓扑中的链路，然后选择 View Interface Traffic 以查看该链路随时间段内的流量统计信息。在此图表中，您可以选择显示一个或两个接口，调整时间范围，并将单位选择为 bps 或 %（链路带宽的%）。您还可以在图表右侧查看 LSP 事件。双击事件可查看事件详细信息。图表中的铃铛图标表示发生了一个或多个事件。单击铃铛可过滤右侧的事件列表，以仅包含发生在该时间戳的事件。 图 3 显示了流量视图图表。
显示的事件仅与当前通过正在查看的链路路由的 LSP 相关的事件，而不是网络中所有 LSP 的所有事件。
右键单击网络信息表（“链接”选项卡）中的链接并选择 View Interface Traffic，也可以访问此随时间变化的流量视图。要查看一段时间内的 LSP 流量，请单击网络信息表中的 Tunnel 选项卡。右键单击 LSP 并选择 View LSP Traffic。如果要比较多个对象，可以一次选择多个对象。图表的顶部显示了一段时间内的流量。底部显示一段时间内的数据包。
通过右键单击拓扑或网络信息表中的链路，还可以使用“查看链路事件”和“查看接口延迟”选项。
拓扑视图中的接口延迟
在窗口右侧的“拓扑设置”菜单栏中，单击“工具”图标，然后选择“链接标签”选项卡。您可以通过 选择在 Measured Delay A::Z拓扑图上显示实时接口延迟测量值。在拓扑视图的左窗格下拉菜单中进行选择 Performance ，然后选择 Interface Delay 以在拓扑图中显示计划延迟数据。
接口延迟信息仅在设备已准备就绪的情况下提供：
-
RPM 探针已配置完毕。
-
rpm-log.slax 脚本已加载，用于将探测结果发送到数据收集器。
注意：NorthStar 控制器不会在路由器上自动安装此脚本。您必须手动安装脚本。
图形 LSP 延迟视图
要在 Web UI 中查看隧道的图形 LSP 延迟信息，必须启用该功能。默认情况下，该功能不会启用，因为可能会影响性能。启用该功能允许 PCViewer 计算 LSP 延迟并在 Web UI 中显示数据。
在任何给定时间，NorthStar 控制器都可识别网络中所有 LSP 的路径。控制器会定期使用报告的链路延迟来计算端到端 LSP 延迟，即 LSP 路径中所有链路延迟的简单总和。
要启用该功能，请访问 NorthStar CLI，如 使用 NorthStar CLI配置 NorthStar 设置中所述。使用命令 set northstar path-computation-server lsp-latency-interval 设置秒数。
例如， # set northstar path-computation-server lsp-latency-interval 20s。

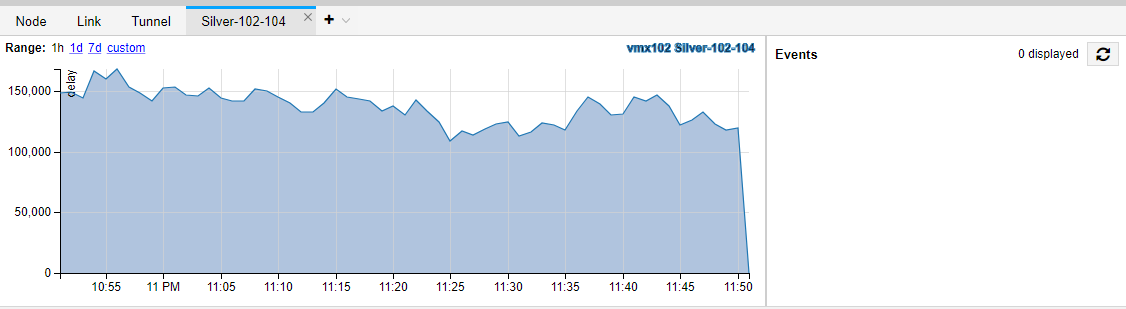

启用该功能后，您可以在拓扑视图的网络信息表中右键单击隧道，然后选择查看延迟。隧道视图中也提供了这些数据。 图 4 显示了 LSP 延迟视图，以 Silver-102-104 LSP 的数据为例。
性能视图
“性能”视图显示利用率随时间的变化情况。在拓扑视图的左窗格中，从下拉菜单中进行选择 Performance 。例如，如果单击接口利用率复选框，然后移动拓扑图左上角的滑动条，则会看到链路颜色发生变化，以反映当时的利用率。接口利用率使用第 3 层带宽计算（接口利用率 = 第 3 层流量除以第 3 层带宽）。这与 RSVP 带宽不同，RSVP 带宽通过 BGP-LS 初始化并自动调整。两个带宽值（RSVP 和第 3 层）可以相同，但在某些网络中却并非如此。 图 5 显示了滑动条的位置。
除了接口利用率之外，还提供节点入口流量、节点出口流量和接口延迟。对于节点入口和节点出口流量，映射上的节点大小与节点正在处理的流量成正比。节点的入口和出口流量并不总是相等的。通常，大多数流量仅由路由器转发（而不是生成或使用），因此，可以合理地预期所有入口流量的总和大致等于所有出口流量的总和。但在实践中，节点可以复制流量，这在执行 L2 以太网转发时通常出现的组播流量或未知单播流量的情况。在这种情况下，出口流量总额可以（而且应该）超过入口流量总额。

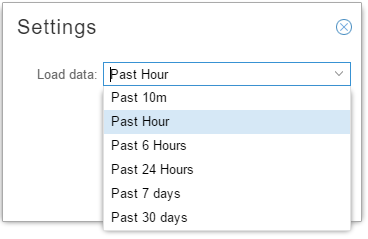

对于所有四个选项（节点入口流量、节点出口流量、接口延迟、接口利用率），左窗格底部的 Settings 按钮允许您选择要显示数据的历史时间，选项最多可追溯到 30 天。 图 6 显示了这些选项。
节点视图
节点视图中的两列数据反映了过去一小时内以 bps 和 pps 为单位的流量快照。这是为了在有需要注意的情况时快速参考。您可以看到接口和隧道的此快照。 图 7 显示了这两列。
中的分析
接口协议显示
通过数据收集，NorthStar 控制器可以收集有关每个接口上配置的协议的信息。接口选项卡下网络信息表中的协议列在配置后会显示 OSPF、LDP、RSVP 和 MPLS。请确保已选择此列以包含在显示中。
显示排名靠前的流量
您可以通过导航到 Applications > Top Traffic 来显示最近的热门流量，如 图 8 所示。
排名靠前的流量是在 X 个时间段内按节点、接口流量或接口延迟计算的前 N 个流量。您可以通过单击显示屏右下角的当前选定值来选择 N 和 X，如图 x 所示。在生成的“热门流量设置”窗口中，您可以选择要查看的热门元素的数量以及它们涵盖的时间段。 图 9 显示了前 10 个接口流量，其中显示了过去一小时内的前 10 个元素。要修改此示例中的设置，请单击显示屏底部的 ， Top 10, Past Hour 这将打开 Top Traffic Settings 窗口，您可以在其中进行不同的设置选择。
您可以选择要包含在显示中的任何或所有顶级流量选项（节点、接口流量、接口延迟）。多个选择显示为选项卡，您可以在其之间切换。拓扑图和顶级流量图表之间存在交互性：您可以在图表上选择一个行项目，它将突出显示拓扑图上的相应对象。您还可以将鼠标悬停在图表上的行项上以显示有关对象的详细信息，如 图 10 所示。
