支持思科模型驱动遥测

NorthStar 控制器支持 Cisco 模型驱动遥测 （MDT），作为 Cisco 设备接口和 LSP 流量数据 SNMP 收集的替代方法。SNMP 收集速度相对较慢（轮询间隔大于 5 分钟）且成本高昂。NorthStar 的 MDT 收集器通过持续处理来自网络中 Cisco 设备的遥测流来执行网络监视。

通过在任务计划程序 （Administration > Task Scheduler） 中创建 SNMP 收集任务，可以启用 NorthStar 控制器 中的 SNMP 收集。如果要在网络中的 Cisco 设备上使用 MDT 进行数据收集，并对网络中的其他设备进行 SNMP 收集，则可以创建一个 SNMP 收集任务，该任务指定要包含的选定设备或设备组，并取消选择支持 MDT 的设备或设备组。有关 SNMP 收集任务的详细信息，请参阅 使用 SNMP 收集数据 。

注意：

不应同时为同一设备启用 SNMP 收集和 MDT。

以下部分介绍了 NorthStar MDT 收集器：

工作方式

MDT 收集器作为 NorthStar 分析 RPM 捆绑包的一部分提供，驻留在“分析”节点上。Supervisord 作为 Analytics Supervisord 组的一部分管理 MDT 收集器进程。

Pipeline 作为第三方组件安装在 /opt/northstar/thirdparty/pipeline 中。管道日志文件驻留在 /opt/northstar/logs/pipeline.msg 中。

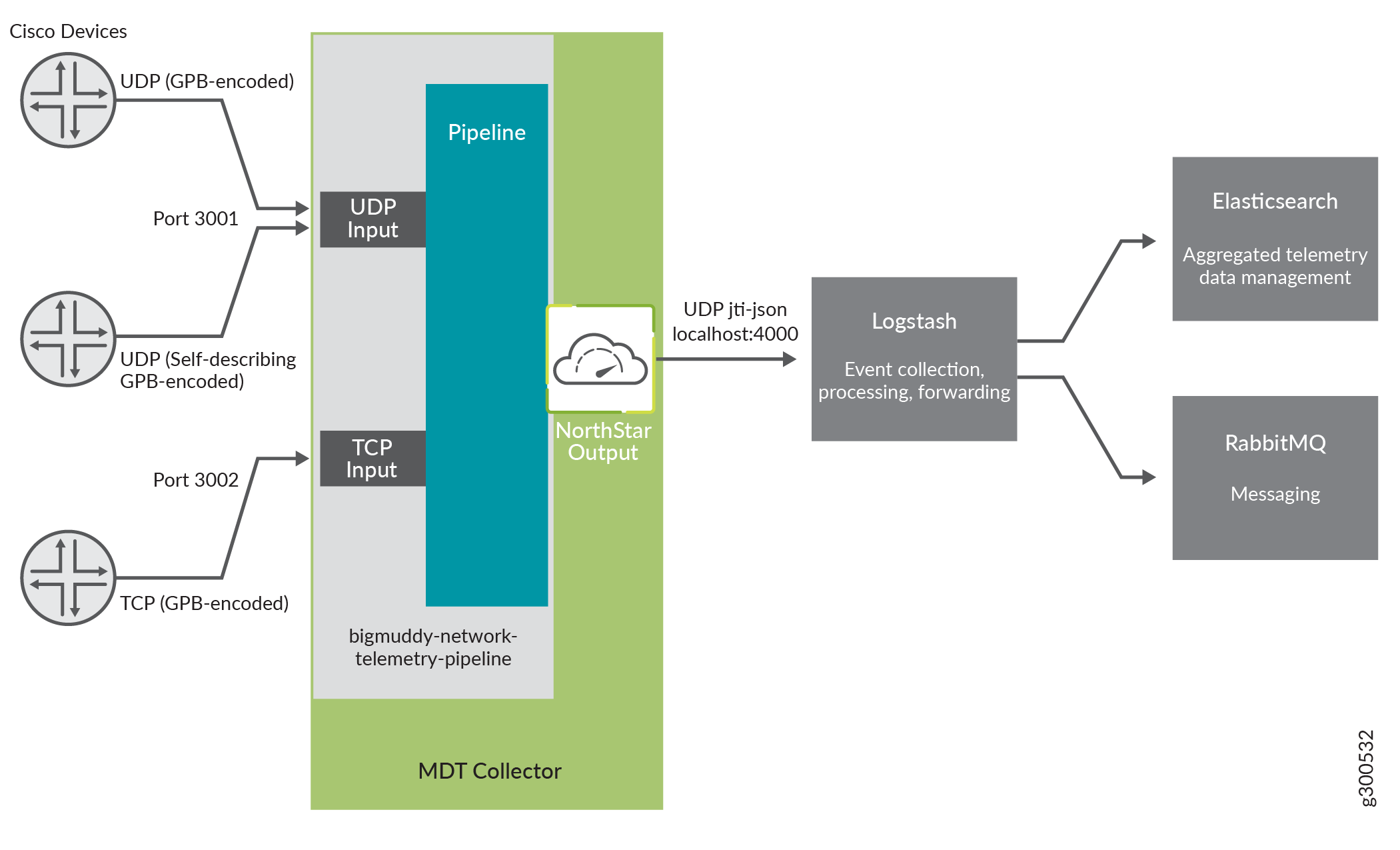

图 1 说明了使用 MDT 时的常规数据流。

图 1：NorthStar MDT 收集器数据流 NorthStar MDT Collector Data Flow

以下是该过程的概述：

  • MDT 收集器由 bigmuddy-network-telemetry-pipeline（开源）和 NorthStar 的输出插件组成。管道的配置文件 （pipeline.yml） 位于 /opt/northstar/data/pipeline/config 中。

  • MDT 数据流式传输由路由器启动。

  • 流的范围和计划与设备上的配置一致。

    注意：

    IOS-XR设备必须运行XR 6.1.1或更高版本。

  • NorthStar MDT 支持 UDP 和 TCP 传输协议。在编码方面，它支持 GPB、自描述 GPB （KV-GPB） 和 JSON。

  • 当管道通过 UDP 或 TCP 接收遥测数据时，它会对数据进行解码并将其推送到 NorthStar 输出插件进行处理。这发生在 MDT 收集器内部。

  • NorthStar 插件将数据转换为 JTI 格式，将其编码为 JSON 文档，并通过 UDP 将其从 MDT 收集器推送到 Logstash。

  • Logstash 处理 JSON 文档，然后将信息推送到 Elasticsearch 和 RabbitMQ 供 NorthStar 控制器使用。

  • NorthStar 组件利用 NorthStar REST API 检索流量数据。

在 NorthStar 中配置 MDT

要直接在 NorthStar 中配置的唯一 MDT 参数与起始日志级别有关。默认情况下，NorthStar 在“info”日志级别启动 MDT 组件。如果您愿意，可以通过访问 cMGD CLI 将级别修改为“调试”，如《NorthStar 控制器/规划器入门指南》中的使用 NorthStar CLI 配置 NorthStar 设置中所述。使用 cMGD 命令set northstar analytics model-driven-telemetry log-destination destination-name level log-level

调试日志将写入文件 /opt/northstar/logs/pipeline.log 中，除非您配置其他目标名称。

更改日志级别时，必须重新启动管道：

在IOS-XR设备上配置MDT

必须在要为其收集数据的IOS-XR设备上配置MDT。此处显示了示例配置，但请考虑您的Cisco文档是IOS-XR配置信息的最终来源。

有关此配置的一些注意事项：

  • 收集器地址变量引用运行 MDT 收集器的系统（分析节点）。

  • 编码选项（gpb 或 self-describing-gpb）不会影响 or udp_northstar 部分中的tcp_northstar“encap”设置。

  • 如果将 TCP 配置为协议，则 IOS-XR MDT 配置中的端口值必须与管道配置中的端口设置匹配。在 tcp_northstar /opt/northstar/data/pipeline/config/pipeline.yml 中的部分中查找listen参数。如果将 UDP 配置为协议，则端口值必须与部分中的udp_northstar端口值匹配。

  • 该 sample-interval 设置（毫秒）指定发出遥测流的频率。

  • sensor-path Cisco-IOS-XR-mpls-te-oper：mpls-te/signalling-counters/head-signalling-counters/head-signalling-counter 语句指示设备收集通道名称和信号名称，并将其报告给 MDT 收集器。

  • 使用配置 sensor-path ，您可以根据指定的条件进行筛选。例如，要报告 tunnel-te 接口（为 LSP 创建）的统计信息，请执行以下作：
