示例：配置基于过滤器的转发到特定的传出接口或目标 IP 地址
了解基于过滤器的转发到特定传出接口或目标 IP 地址
基于策略的路由（也称为基于过滤器的转发）是指使用应用于接口的防火墙过滤器来匹配某些 IP 报头特征，并仅路由那些与通常路由的数据包不同的匹配数据包。
从 Junos OS 12.2 版开始，您可以将 then next-interface、 then next-ip或 then next-ip6 用作 防火墙过滤器中的操作。根据特定的匹配条件，可以将 IPv4 和 IPv6 地址或接口名称指定为对匹配项的响应操作。
匹配条件集可以如下所示：
第 3 层属性（例如，源或目标 IP 地址或 TOS 字节）
第 4 层属性（例如，源端口或目标端口）
给定 IPv4 或 IPv6 地址的路由必须存在于路由表中，基于策略的路由才能生效。同样，通过给定接口的路由必须存在于转发表中， next-interface 操作才能生效。这可以通过配置内部网关协议 （IGP）（例如 OSPF 或 IS-IS）来通告第 3 层路由来实现。
防火墙过滤器与条件匹配，并将数据包转发到以下之一：
IPv4 地址（使用
next-ip防火墙过滤器操作）IPv6 地址（使用
next-ip6防火墙过滤器操作）接口（使用
next-interface防火墙过滤器操作）
例如，假设您要向客户提供服务，并且这些服务驻留在不同的服务器上。服务的一个例子可能是托管 DNS 或托管 FTP。当客户流量到达瞻博网络路由设备时，您可以使用基于过滤器的转发，通过对 MAC 地址或 IP 地址或仅传入接口应用匹配条件，将流量发送到服务器，并将数据包发送到与相应服务器关联的特定传出接口。您的某些目标可能是 IPv4 或 IPv6 地址，在这种情况下， next-ip 或 next-ip6 操作很有用。
或者，您可以将传出接口或 IP 地址与路由实例相关联。
例如：
firewall {
filter filter1 {
term t1 {
from {
source-address {
10.1.1.3/32;
}
}
then {
next-interface {
xe-0/1/0.1;
routing-instance rins1;
}
}
}
term t2 {
from {
source-address {
10.1.1.4/32;
}
}
then {
next-interface {
xe-0/1/0.2;
routing-instance rins2;
}
}
}
}
}
routing-instances {
rins1 {
instance-type virtual-router;
interface xe-0/1/0.1;
}
rins2 {
instance-type virtual-router;
interface xe-0/1/0.2;
}
}
也可以看看
示例：配置基于过滤器的转发到特定传出接口
此示例说明如何在防火墙过滤器中用作 then next-interface 操作。
要求
此示例具有以下硬件和软件要求：
将 MX 系列 5G 通用路由平台用作配置了防火墙过滤器的路由设备。
在配置了防火墙过滤器的路由设备上运行的 Junos OS 12.2 版。
带有
next-interface（或next-ip） 操作的过滤器只能应用于托管在 Trio MPC 上的接口。如果将过滤器应用于基于 I 芯片的 DPC，则提交操作将失败。动作中
next-interface interface-name引用的传出接口可以托管在Trio MPC或基于I芯片的DPC上。
概述
在此示例中，设备 R1 配置了两个环路接口地址：172.16.1.1 和 172.16.2.2。
在设备 R2 上，防火墙过滤器配置了多个术语。每个术语都匹配传入流量中的一个源地址，并将流量路由到指定的传出接口。传出接口配置为设备 R2 和设备 R3 之间的 VLAN 标记接口。
IS-IS 用于设备之间的连接。

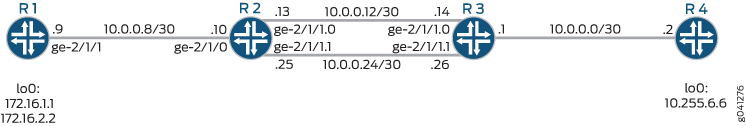

图 1 显示了此示例中使用的拓扑。
图 1：基于过滤器的转发到指定传出接口
此示例显示了设备 R2 上的配置。
拓扑结构
配置
过程
CLI 快速配置
要快速配置此示例，请复制以下命令，将其粘贴到文本文件中，删除所有换行符，更改详细信息，以便与网络配置匹配，然后将命令复制并粘贴到层次结构级别的 [edit] CLI 中。
设备 R2
set interfaces ge-2/1/0 unit 0 family inet filter input filter1 set interfaces ge-2/1/0 unit 0 family inet address 10.0.0.10/30 set interfaces ge-2/1/0 unit 0 description to-R1 set interfaces ge-2/1/0 unit 0 family iso set interfaces ge-2/1/1 vlan-tagging set interfaces ge-2/1/1 description to-R3 set interfaces ge-2/1/1 unit 0 vlan-id 1001 set interfaces ge-2/1/1 unit 0 family inet address 10.0.0.13/30 set interfaces ge-2/1/1 unit 0 family iso set interfaces ge-2/1/1 unit 1 vlan-id 1002 set interfaces ge-2/1/1 unit 1 family inet address 10.0.0.25/30 set interfaces ge-2/1/1 unit 1 family iso set interfaces lo0 unit 0 family inet address 10.255.4.4/32 set interfaces lo0 unit 0 family iso address 49.0001.0010.0000.0404.00 set firewall family inet filter filter1 term t1 from source-address 172.16.1.1/32 set firewall family inet filter filter1 term t1 then next-interface ge-2/1/1.0 set firewall family inet filter filter1 term t2 from source-address 172.16.2.2/32 set firewall family inet filter filter1 term t2 then next-interface ge-2/1/1.1 set protocols isis interface all level 1 disable set protocols isis interface fxp0.0 disable set protocols isis interface lo0.0
分步程序
下面的示例要求您在各个配置层级中进行导航。有关导航CLI的信息，请参阅《Junos OS CLI 用户指南》中的在配置模式下使用CLI编辑器。
要配置设备 R2：
配置接口。
[edit interfaces] user@R2# set ge-2/1/0 unit 0 family inet filter input filter1 user@R2# set ge-2/1/0 unit 0 family inet address 10.0.0.10/30 user@R2# set ge-2/1/0 unit 0 description to-R1 user@R2# set ge-2/1/0 unit 0 family iso user@R2# set ge-2/1/1 vlan-tagging user@R2# set ge-2/1/1 description to-R3 user@R2# set ge-2/1/1 unit 0 vlan-id 1001 user@R2# set ge-2/1/1 unit 0 family inet address 10.0.0.13/30 user@R2# set ge-2/1/1 unit 0 family iso user@R2# set ge-2/1/1 unit 1 vlan-id 1002 user@R2# set ge-2/1/1 unit 1 family inet address 10.0.0.25/30 user@R2# set ge-2/1/1 unit 1 family iso user@R2# set lo0 unit 0 family inet address 10.255.4.4/32 user@R2# set lo0 unit 0 family iso address 49.0001.0010.0000.0404.00
配置防火墙过滤器。
[edit firewall family inet filter filter1] user@R2# set term t1 from source-address 172.16.1.1/32 user@R2# set term t1 then next-interface ge-2/1/1.0 user@R2# set term t2 from source-address 172.16.2.2/32 user@R2# set term t2 then next-interface ge-2/1/1.1
在接口上启用 IS-IS。
[edit protocols is-is] user@R2# set interface all level 1 disable user@R2# set interface fxp0.0 disable user@R2# set interface lo0.0
结果
在配置模式下，输入 show interfaces、 show firewall和 show protocols 命令以确认您的配置。如果输出未显示预期的配置，请重复此示例中的配置说明进行更正。
user@R2# show interfaces
ge-2/1/0 {
unit 0 {
description to-R1;
family inet {
filter {
input filter1;
}
address 10.0.0.10/30;
}
family iso;
}
}
ge-2/1/1 {
description to-R3;
vlan-tagging;
unit 0 {
vlan-id 1001;
family inet {
address 10.0.0.13/30;
}
family iso;
}
unit 1 {
vlan-id 1002;
family inet {
address 10.0.0.25/30;
}
family iso;
}
}
lo0 {
unit 0 {
family inet {
address 10.255.4.4/32;
}
family iso {
address 49.0001.0010.0000.0404.00;
}
}
}
user@R2# show firewall
family inet {
filter filter1 {
term t1 {
from {
source-address {
172.16.1.1/32;
}
}
then {
next-interface {
ge-2/1/1.0;
}
}
term t2 {
from {
source-address {
172.16.2.2/32;
}
}
then {
next-interface {
ge-2/1/1.1;
}
}
}
}
}
user@R2# show protocols
isis {
interface all {
level 1 disable;
}
interface fxp0.0 {
disable;
}
interface lo0.0;
}
如果完成设备配置，请从配置模式进入。commit
验证
确认配置工作正常。
检查使用的路径
目的
确保在从设备 R1 向设备 R4 发送流量时使用预期路径。
行动
在设备 R1 上，输入命令 traceroute 。
user@R1> traceroute 10.255.6.6 source 172.16.1.1 traceroute to 10.255.6.6 (10.255.6.6) from 172.16.1.1, 30 hops max, 40 byte packets 1 10.0.0.10 (10.0.0.10) 0.976 ms 0.895 ms 0.815 ms 2 10.0.0.14 (10.0.0.14) 0.868 ms 0.888 ms 0.813 ms 3 10.255.6.6 (10.255.6.6) 1.715 ms 1.442 ms 1.382 ms
user@R1> traceroute 10.255.6.6 source 172.16.2.2 traceroute to 10.255.6.6 (10.255.6.6) from 172.16.2.2, 30 hops max, 40 byte packets 1 10.0.0.10 (10.0.0.10) 0.973 ms 0.907 ms 0.782 ms 2 10.0.0.26 (10.0.0.26) 0.844 ms 0.890 ms 0.852 ms 3 10.255.6.6 (10.255.6.6) 1.384 ms 1.516 ms 1.462 ms
意义
输出显示第二跃点会根据命令中使用的 traceroute 源地址而变化。
要验证此功能，可以在设备 R1 到设备 R4 上执行路由跟踪操作。当源 IP 地址为 172.16.1.1 时，数据包将通过设备 R2 上的 ge-2/1/1.0 接口转发。当源 IP 地址为 172.16.2.2 时，数据包将通过设备 R2 上的 ge-2/1/1.1 接口转发。
示例：配置基于过滤器的转发到特定目标 IP 地址
此示例说明如何在防火墙过滤器中用作 then next-ip 操作。
要求
此示例具有以下硬件和软件要求：
将 MX 系列 5G 通用路由平台用作配置了防火墙过滤器的路由设备。
在配置了防火墙过滤器的路由设备上运行的 Junos OS 12.2 版。
带有
next-interface（或next-ip） 操作的过滤器只能应用于托管在 Trio MPC 上的接口。如果将过滤器应用于基于 I 芯片的 DPC，则提交操作将失败。next-interface interface-name 操作中引用的传出接口可以托管在 Trio MPC 或基于 I 芯片的 DPC 上。
概述
在此示例中，设备 R2 有两个通过物理链路互连的路由实例。来自某些来源的流量需要通过上链路进行引导，由流量优化器进行检查，该流量优化器在 IP 层上以透明方式运行。当流量优化器出现故障时，流量将移至较低的链路。方向 R1>R3 和 R3>R1 的流量遵循相同的路径。

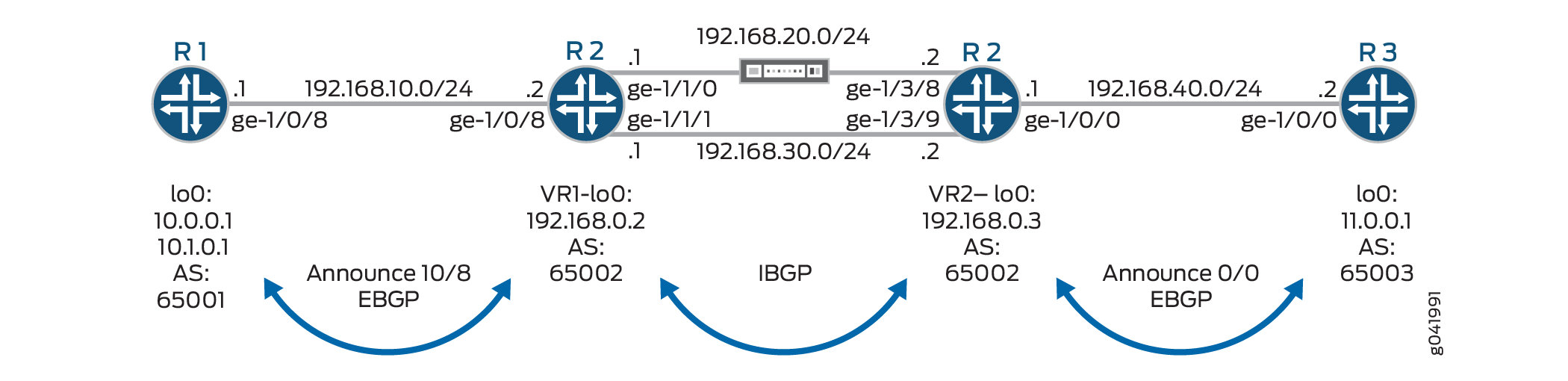

图 2 显示了此示例中使用的拓扑。
图 2：基于过滤器的转发到指定传出接口
在设备 R2 上，防火墙过滤器将应用于输入方向上的接口 ge-1/0/8。第二个术语匹配特定源地址 10.0.0.0/24，并将流量路由到地址 192.168.0.3。此地址解析为下一跃点 192.168.20.2。如果连接到接口 ge-1/1/0 的链路中断，地址 192.168.0.3 将解析为下一跃点 192.168.30.2。
在设备 R2 上，防火墙过滤器将应用于输入方向上的接口 ge-1/0/0。第二个术语匹配特定目标地址 10.0.0.0/24，并将流量路由到地址 192.168.0.2。此地址解析为下一跃点 192.168.20.1。如果连接到接口 ge-1/3/8 的链路中断，地址 192.168.0.2 将解析为下一跃点 192.168.30.1。
注意：
使用该 next-ip 操作配置的地址不会自动解析。在以太网接口上，假定配置的地址是使用路由协议或静态路由解析的。
设备 R2-VR1 和设备 R2-VR2 之间使用内部 BGP （IBGP）。外部 BGP （EBGP） 用于设备 R1 和设备 R2-VR1 之间，以及设备 R2-VR2 和设备 R3 之间。
BGP 操作按如下方式进行：
R2-VR1 从 R1 学习 10/8，从 R2-VR2 学习 0/0。
R2-VR2 从 R3 学习 0/0，从 R2-VR1 学习 10/8。
R1 播发 10/8，并从 R2-VR1 接收 0/0。
R3 播发 0/0，并从 R2-VR2 接收 10/8。
应用于设备 R2 的防火墙过滤器需要允许直接连接的接口（在本例中为 EBGP 会话）的控制平面流量。
此示例显示了设备 R2 上的配置。
拓扑结构
配置
过程
CLI 快速配置
要快速配置此示例，请复制以下命令，将其粘贴到文本文件中，删除所有换行符，更改详细信息，以便与网络配置匹配，然后将命令复制并粘贴到层次结构级别的 [edit] CLI 中。
设备 R1
set interfaces lo0 unit 0 family inet address 10.0.0.1/32 set interfaces lo0 unit 0 family inet address 10.1.0.1/32 set interfaces ge-1/0/8 unit 0 family inet address 192.168.10.1/24 set routing-options autonomous-system 64501 set protocols bgp group eBGP neighbor 192.168.10.2 peer-as 64502 set protocols bgp group eBGP export Announce10 set policy-options policy-statement Announce10 term 1 from route-filter 10.0.0.0/8 exact set policy-options policy-statement Announce10 term 1 then accept set policy-options policy-statement Announce10 term 2 then reject
设备 R2
set interfaces ge-1/0/8 unit 0 family inet address 192.168.10.2/24 set interfaces ge-1/0/8 unit 0 family inet filter input SteerSrcTrafficOptimizer set interfaces ge-1/1/0 unit 0 family inet address 192.168.20.1/24 set interfaces ge-1/1/1 unit 0 family inet address 192.168.30.1/24 set routing-instances VR1 instance-type virtual-router set routing-instances VR1 interface ge-1/0/8.0 set routing-instances VR1 interface ge-1/1/0.0 set routing-instances VR1 interface ge-1/1/1.0 set routing-instances VR1 routing-options static route 192.168.0.3 next-hop 192.168.20.2 set routing-instances VR1 routing-options static route 192.168.0.3 qualified-next-hop 192.168.30.2 metric 100 set routing-instances VR1 routing-options autonomous-system 64502 set routing-instances VR1 protocols bgp group eBGP neighbor 192.168.10.1 peer-as 64501 set routing-instances VR1 protocols bgp group iBGP neighbor 192.168.30.2 peer-as 64502 set routing-instances VR1 protocols bgp group iBGP neighbor 192.168.30.2 export AcceptExternal set firewall family inet filter SteerSrcTrafficOptimizer term 0 from source-address 192.168.10.0/24 set firewall family inet filter SteerSrcTrafficOptimizer term 0 then accept set firewall family inet filter SteerSrcTrafficOptimizer term 1 from source-address 10.0.0.0/24 set firewall family inet filter SteerSrcTrafficOptimizer term 1 then next-ip 192.168.0.3 routing-instance VR1 set firewall family inet filter SteerSrcTrafficOptimizer term 2 from source-address 10.0.0.0/8 set firewall family inet filter SteerSrcTrafficOptimizer term 2 then accept set interfaces ge-1/0/0 unit 0 family inet address 192.168.40.1/24 set interfaces ge-1/0/0 unit 0 family inet filter input SteerDstTrafficOptimizer set interfaces ge-1/3/8 unit 0 family inet address 192.168.20.2/24 set interfaces ge-1/3/9 unit 0 family inet address 192.168.30.2/24 set routing-instances VR2 instance-type virtual-router set routing-instances VR2 interface ge-1/0/0.0 set routing-instances VR2 interface ge-1/3/8.0 set routing-instances VR2 interface ge-1/3/9.0 set routing-instances VR2 routing-options static route 192.168.0.2/32 next-hop 192.168.20.1 set routing-instances VR2 routing-options static route 192.168.0.2/32 qualified-next-hop 192.168.30.1 metric 100 set routing-instances VR2 routing-options autonomous-system 64502 set routing-instances VR2 protocols bgp group eBGP neighbor 192.168.40.2 peer-as 64503 set routing-instances VR2 protocols bgp group iBGP neighbor 192.168.30.1 peer-as 64502 set routing-instances VR2 protocols bgp group iBGP neighbor 192.168.30.1 export AcceptExternal set firewall family inet filter SteerDstTrafficOptimizer term 0 from source-address 192.168.40.0/24 set firewall family inet filter SteerDstTrafficOptimizer term 0 then accept set firewall family inet filter SteerDstTrafficOptimizer term 1 from destination-address 10.0.0.0/24 set firewall family inet filter SteerDstTrafficOptimizer term 1 then next-ip 192.168.0.2 routing-instance VR2 set firewall family inet filter SteerDstTrafficOptimizer term 2 from destination-address 10.0.0.0/8 set firewall family inet filter SteerDstTrafficOptimizer term 2 then accept set policy-options policy-statement AcceptExternal term 1 from route-type external set policy-options policy-statement AcceptExternal term 1 then accept
设备 R3
set interfaces lo0 unit 0 family inet address 10.11.0.1/32 set interfaces ge-1/0/0 unit 0 family inet address 192.168.40.2/24 set routing-options autonomous-system 64503 set protocols bgp group eBGP neighbor 192.168.40.1 peer-as 64502 set protocols bgp group eBGP export Announce0 set policy-options policy-statement Announce0 term 1 from route-filter 0.0.0.0/0 exact set policy-options policy-statement Announce0 term 1 then accept set policy-options policy-statement Announce0 term 2 then reject
分步程序
下面的示例要求您在各个配置层级中进行导航。有关导航CLI的信息，请参阅《Junos OS CLI 用户指南》中的在配置模式下使用CLI编辑器。
要配置设备 R2：
配置接口。
[edit interfaces] user@R2# set ge-1/0/8 unit 0 family inet address 192.168.10.2/24 user@R2# set ge-1/0/8 unit 0 family inet filter input SteerSrcTrafficOptimizer user@R2# set ge-1/1/0 unit 0 family inet address 192.168.20.1/24 user@R2# set ge-1/1/1 unit 0 family inet address 192.168.30.1/24 user@R2# set ge-1/0/0 unit 0 family inet address 192.168.40.1/24 user@R2# set ge-1/0/0 unit 0 family inet filter input SteerDstTrafficOptimizer user@R2# set ge-1/3/8 unit 0 family inet address 192.168.20.2/24 user@R2# set ge-1/3/9 unit 0 family inet address 192.168.30.2/24
配置路由实例。
[edit routing-instances] user@R2# set VR1 instance-type virtual-router user@R2# set VR1 interface ge-1/0/8.0 user@R2# set VR1 interface ge-1/1/0.0 user@R2# set VR1 interface ge-1/1/1.0 user@R2# set VR2 instance-type virtual-router user@R2# set VR2 interface ge-1/0/0.0 user@R2# set VR2 interface ge-1/3/8.0 user@R2# set VR2 interface ge-1/3/9.0
配置静态和 BGP 路由。
[edit routing-instances] user@R2# set VR1 routing-options static route 192.168.0.3 next-hop 192.168.20.2 user@R2# set VR1 routing-options static route 192.168.0.3 qualified-next-hop 192.168.30.2 metric 100 user@R2# set VR1 routing-options autonomous-system 64502 user@R2# set VR1 protocols bgp group eBGP neighbor 192.168.10.1 peer-as 64501 user@R2# set VR1 protocols bgp group iBGP neighbor 192.168.30.2 peer-as 64502 user@R2# set VR1 protocols bgp group iBGP neighbor 192.168.30.2 export AcceptExternal user@R2# set VR2 routing-options static route 192.168.0.2/32 next-hop 192.168.20.1 user@R2# set VR2 routing-options static route 192.168.0.2/32 qualified-next-hop 192.168.30.1 metric 100 user@R2# set VR2 routing-options autonomous-system 64502 user@R2# set VR2 protocols bgp group eBGP neighbor 192.168.40.2 peer-as 64503 user@R2# set VR2 protocols bgp group iBGP neighbor 192.168.30.1 peer-as 64502 user@R2# set VR2 protocols bgp group iBGP neighbor 192.168.30.1 export AcceptExternal
配置防火墙过滤器。
[edit firewall family inet] user@R2# set filter SteerSrcTrafficOptimizer term 0 from source-address 192.168.10.0/24 user@R2# set filter SteerSrcTrafficOptimizer term 0 then accept user@R2# set filter SteerSrcTrafficOptimizer term 1 from source-address 10.0.0.0/24 user@R2# set filter SteerSrcTrafficOptimizer term 1 then next-ip 192.168.0.3 routing-instance VR1 user@R2# set filter SteerSrcTrafficOptimizer term 2 from source-address 10.0.0.0/8 user@R2# set filter SteerSrcTrafficOptimizer term 2 then accept user@R2# set filter SteerDstTrafficOptimizer term 0 from source-address 192.168.40.0/24 user@R2# set filter SteerDstTrafficOptimizer term 0 then accept user@R2# set filter SteerDstTrafficOptimizer term 1 from destination-address 10.0.0.0/24 user@R2# set filter SteerDstTrafficOptimizer term 1 then next-ip 192.168.0.2 routing-instance VR2 user@R2# set filter SteerDstTrafficOptimizer term 2 from destination-address 10.0.0.0/8 user@R2# set filter SteerDstTrafficOptimizer term 2 then accept
配置路由策略。
[edit policy-options policy-statement AcceptExternal term 1] user@R2# set from route-type external user@R2# set term 1 then accept
结果
在配置模式下，输入 show interfaces、 show firewall和 show protocols 命令以确认您的配置。如果输出未显示预期的配置，请重复此示例中的配置说明进行更正。
user@R2# show interfaces
ge-1/0/0 {
unit 0 {
family inet {
filter {
input SteerDstTrafficOptimizer;
}
address 192.168.40.1/24;
}
}
}
ge-1/0/8 {
unit 0 {
family inet {
filter {
input SteerSrcTrafficOptimizer;
}
address 192.168.10.2/24;
}
}
}
ge-1/1/0 {
unit 0 {
family inet {
address 192.168.20.1/24;
}
}
}
ge-1/1/1 {
unit 0 {
family inet {
address 192.168.30.1/24;
}
}
}
ge-1/3/8 {
unit 0 {
family inet {
address 192.168.20.2/24;
}
}
}
ge-1/3/9 {
unit 0 {
family inet {
address 192.168.30.2/24;
}
}
}
user@R2# show firewall
family inet {
filter SteerSrcTrafficOptimizer {
term 0 {
from {
source-address {
192.168.10.0/24;
}
}
then accept;
}
term 1 {
from {
source-address {
10.0.0.0/24;
}
}
then {
next-ip 192.168.0.3/32 routing-instance VR1;
}
}
term 2 {
from {
source-address {
10.0.0.0/8;
}
}
then accept;
}
}
filter SteerDstTrafficOptimizer {
term 0 {
from {
source-address {
192.168.40.0/24;
}
}
then accept;
}
term 1 {
from {
destination-address {
10.0.0.0/24;
}
}
then {
next-ip 192.168.0.2/32 routing-instance VR2;
}
}
term 2 {
from {
destination-address {
10.0.0.0/8;
}
}
then accept;
}
}
}
user@R2# show policy-options
policy-statement AcceptExternal {
term 1 {
from route-type external;
then accept;
}
}
user@R2# show routing-instances
VR1 {
instance-type virtual-router;
interface ge-1/0/8.0;
interface ge-1/1/0.0;
interface ge-1/1/1.0;
routing-options {
static {
route 192.168.0.3/32 {
next-hop 192.168.20.2;
qualified-next-hop 192.168.30.2 {
metric 100;
}
}
}
autonomous-system 64502;
}
protocols {
bgp {
group eBGP {
neighbor 192.168.10.1 {
peer-as 64501;
}
}
group iBGP {
neighbor 192.168.30.2 {
export NextHopSelf;
peer-as 64502;
}
}
}
}
}
VR2 {
instance-type virtual-router;
interface ge-1/0/0.0;
interface ge-1/3/8.0;
interface ge-1/3/9.0;
routing-options {
static {
route 192.168.0.2/32 {
next-hop 192.168.20.1;
qualified-next-hop 192.168.30.1 {
metric 100;
}
}
}
autonomous-system 64502;
}
protocols {
bgp {
group eBGP {
neighbor 192.168.40.2 {
peer-as 64503;
}
}
group iBGP {
neighbor 192.168.30.1 {
export NextHopSelf;
peer-as 64502;
}
}
}
}
}
如果完成设备配置，请从配置模式进入。commit
验证
确认配置工作正常。
检查使用的路径
目的
确保在从设备 R1 向设备 R3 发送流量时使用预期路径。
行动
在设备 R1 上，在链路故障发生前后输入 traceroute 命令
在流量优化器出现故障之前
user@R1> traceroute 10.11.0.1 source 10.0.0.1 traceroute to 10.11.0.1 (10.11.0.1) from 10.0.0.1, 30 hops max, 40 byte packets 1 192.168.10.2 (192.168.10.2) 0.519 ms 0.403 ms 0.380 ms 2 192.168.20.2 (192.168.20.2) 0.404 ms 0.933 ms 0.402 m0 3 10.11.0.1 (10.11.0.1) 0.709 ms 0.656 ms 0.644 ms
user@R1> traceroute 10.11.0.1 source 10.1.0.1 traceroute to 10.11.0.1 (10.11.0.1) from 10.1.0.1, 30 hops max, 40 byte packets 1 192.168.10.2 (192.168.10.2) 0.524 ms 0.396 ms 0.380 ms 2 192.168.30.2 (192.168.30.2) 0.412 ms 0.410 ms 0.911 ms 3 10.11.0.1 (10.11.0.1) 0.721 ms 0.639 ms 0.659 ms
流量优化器故障后
user@R1> traceroute 10.11.0.1 source 10.0.0.1 traceroute to 10.11.0.1 (10.11.0.1) from 10.0.0.1, 30 hops max, 40 byte packets 1 192.168.10.2 (192.168.10.2) 0.506 ms 0.400 ms 0.378 ms 2 192.168.30.2 (192.168.30.2) 0.433 ms 0.550 ms 0.415 ms 3 10.11.0.1 (10.11.0.1) 0.723 ms 0.638 ms 0.638 ms
user@R1> traceroute 10.11.0.1 source 10.1.0.1 traceroute to 10.11.0.1 (10.11.0.1) from 10.1.0.1, 30 hops max, 40 byte packets 1 192.168.10.2 (192.168.10.2) 0.539 ms 0.411 ms 0.769 ms 2 192.168.30.2 (192.168.30.2) 0.426 ms 0.413 ms 2.429 ms 3 10.11.0.1 (10.11.0.1) 10.868 ms 0.662 ms 0.647 ms
意义
输出显示第二跃点会根据命令中使用的 traceroute 源地址而变化。
为了验证此功能，可以在设备 R1 到设备 R3 上执行路由追踪操作。当源 IP 地址为 10.0.0.1 时，数据包将通过设备 R2 上的 ge-1/1/0.0 接口转发。当源 IP 地址为 10.1.0.1 时，数据包将通过设备 R2 上的 ge-1/1/1.0 接口转发。
当 ge-1/1/0 和 ge-1/3/8 之间的链路出现故障时，源 IP 地址为 10.0.0.1 的数据包将通过设备 R2 上的 ge-1/1/1.0 接口转发。
