带内全自动部署

优势

• 节省与带外管理相关的开销。

• 简化了第 0 天设备的配置流程。

• 使用现有链路级别发现协议 （LLDP） 遥测数据检测第 0 天设备的状态和接口。

带内 ZTP 概述

带内全自动部署 （ZTP） 简化了 IP 交换矩阵中新连接设备的上线流程。带内管理可降低使用带外网络管理新添加的第 0 天下游设备的开销。您可以使用已调配的第 1 天上游设备为第 0 天下游设备提供第 3 层网络连接，而不是使用带外网络。

默认情况下，在第 0 天下游设备上运行的出厂配置仅提供第 2 层连接。在第 1 天上游设备和第 0 天下游设备之间配置的所有网络接口都是默认 VLAN 的一部分，VLAN ID 为 1。出厂默认配置还包括在集成路由和桥接 （IRB） 接口上的 DHCP 客户端配置。

当第 0 天下游设备开机时，它们开始发送动态主机控制协议 （DHCP） 发现请求消息以获得第 3 层连接。在第 1 天上游设备能够为第 0 天下游设备提供第 3 层连接之前，第 1 天上游设备需要能够检测到第 0 天下游设备的网络接口。

要检测这些网络接口，如动态链路聚合组 （LAG） 接口，您需要在第 1 天上游设备上的层次结构中 [edit system services]启用该in-band语句。启用此语句后，第 1 天上游设备可以调用 Python 守护程序，该守护程序使用链路级别层发现协议 （LLDP） 遥测数据进行监控。

当 Python 守护程序检测到第 1 天上游设备与第 0 天下游设备之间的动态 （LAG） 接口时，Python 守护程序会通过在层次结构中[edit interfaces interface-name aggregated-ether-options lacp]启用force-up语句来将 LAG 接口配置为开启。然后，Python 守护程序将动态 LAG 接口转换为静态 LAG 接口。

Python 守护程序还会在第 1 天上游设备上提交本地 DHCP 服务器配置，以提供与第 0 天下游设备的第 3 层连接。Python 守护程序从作为 DHCP 服务器配置的一部分配置的 DHCP 池派生第 3 层 IP 地址。借助第 3 层连接，第 0 天下游设备可以连接到家庭电话服务器并继续执行 ZTP。

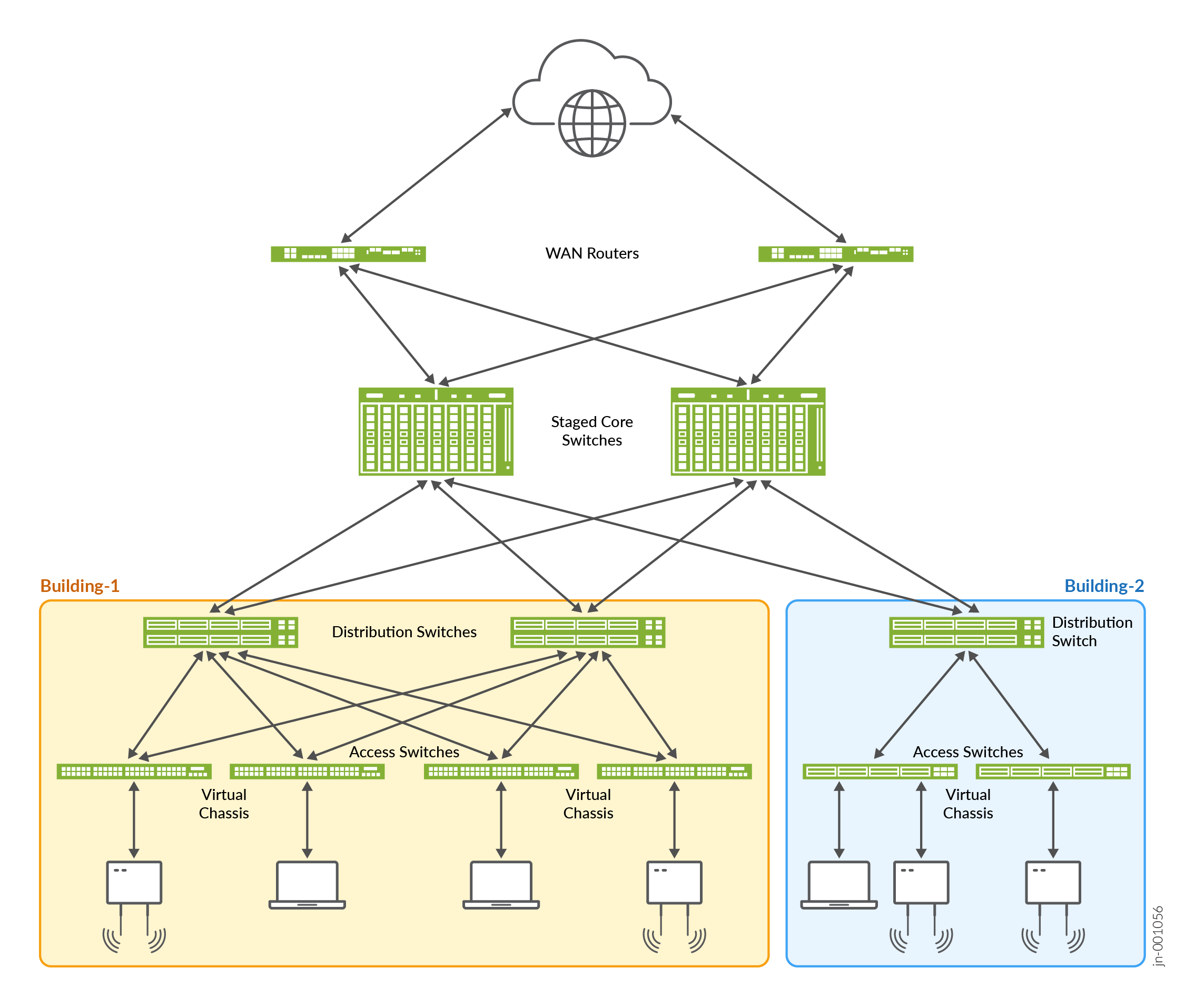

图 1 展示了一个 IP 交换矩阵，其中第 1 天上游核心设备已配置，并通过双宿主 WAN 路由器连接到云。

将分配设备添加到 IP 交换矩阵

为了让第 1 天上游核心设备在第 0 天下游分布设备上执行带内 ZTP，您需要在第 1 天上游核心设备上的 CLI 层次结构中[edit system services]启用该inband-ztp语句。

例如：

将接入设备添加到 IP 交换矩阵

为了让第 1 天上游分配设备在第 0 天下行接入设备上执行带内 ZTP，您需要在第 1 天上游分配设备上的 CLI 层次结构中[edit system services]启用该inband-ztp语句。

例如：

EVPN 多宿主部署中的带内 ZTP

带内 ZTP 支持使用第 2 层集成路由和桥接 （IRB） 接口的 EVPN 多宿主部署。在 EVPN 多宿主拓扑中，下游设备可在第 0 天调配期间与多个上游设备建立冗余连接。上游设备加入 EVPN-VXLAN 交换矩阵，并使用 DHCP 中继服务为下游设备提供第 3 层入网连接。

在入网期间，指定转发器 （DF） 会主动将入网流量转发至下游设备。非指定转发器 （NDF） 抑制第 2 层转发，以防止流量重复和第 2 层转发环路。
