BGP 的 IP 安全
了解 BGP 的 IPsec
您可以将 IP 安全 (IPsec) 应用于 BGP 流量。IPsec 是用于在数据包级别保护 IP 流量的协议套件。IPsec 基于安全关联 (SA)。SA 是为 SA 携带的数据包提供安全服务的单工连接。配置 SA 后,可以将其应用于 BGP 对等方。
IPsec 的 Junos OS 实施支持两种类型的安全性:主机到主机和网关到网关。主机到主机安全可保护与其他路由器的 BGP 会话。必须手动配置要与 BGP 一起使用的 SA,并使用传输模式。必须在安全关联的两端配置静态值。要应用主机保护,请在传输模式下配置手动 SA,然后在 BGP 配置中按名称引用 SA,以保护与给定对等方的会话。
手动 SA 不需要对等方之间进行协商。所有值(包括键)都是静态的,并在配置中指定。手动 SA 静态定义要使用的安全参数索引值、算法和密钥,并需要在隧道的两个端点(两个对等方)上进行匹配的配置。因此,每个对等方必须具有相同的配置选项才能进行通信。
在传输模式下,IPsec 标头插入到原始 IP 标头之后和传输标头之前。
安全参数索引是与目标地址和安全协议结合使用以唯一标识 SA 的任意值。
另请参阅
示例:使用 IPsec 保护 BGP 流量
IPsec 是一套协议,用于在 IP 层提供安全的网络连接。它用于提供数据源身份验证、数据完整性、机密性和数据包重放保护。此示例说明如何配置 IPsec 功能以保护路由引擎到路由引擎 BGP 会话。Junos OS 在传输和隧道模式下支持 IPsec 身份验证标头 (AH) 和封装安全有效负载 (ESP),以及用于创建策略和手动配置密钥的实用程序。
要求
准备工作:
-
配置路由器接口。
-
配置内部网关协议 (IGP)。
-
配置 BGP。
配置此功能不需要特定的 PIC 硬件。
概述
SA 在层次结构级别进行 [edit security ipsec security-association name]
配置,语句 mode
设置为传输。在传输模式下,Junos OS 不支持身份验证标头 (AH) 或封装安全有效负载 (ESP) 标头捆绑包。Junos OS 在传输模式下仅支持 BGP 协议。
此示例指定双向 IPsec,以使用相同的算法、密钥和 SPI 在两个方向上解密和验证传入和传出流量,这与在两个方向上使用不同属性的入站和出站 SA 不同。
更具体的 SA 会覆盖更通用的 SA。例如,如果将特定 SA 应用于特定对等方,则该 SA 将覆盖应用于整个对等方组的 SA。
配置
CLI 快速配置
要快速配置此示例,请复制以下命令,将其粘贴到文本文件中,删除所有换行符,更改任何必要的详细信息以匹配您的网络配置,然后将命令复制并粘贴到 [edit] 层次结构级别的 CLI 中。
[edit] set security ipsec security-association test-sa mode transport set security ipsec security-association test-sa manual direction bidirectional protocol esp set security ipsec security-association test-sa manual direction bidirectional spi 1000 set security ipsec security-association test-sa manual direction bidirectional encryption algorithm 3des-cbc set security ipsec security-association test-sa manual direction bidirectional encryption key ascii-text "$9$kPT3AtO1hr6/u1IhvM8X7Vb2JGimfz.PtuB1hcs2goGDkqf5Qndb.5QzCA0BIRrvx7VsgJ" set protocols bgp group 1 neighbor 10.1.1.1 ipsec-sa test-sa
程序
分步过程
以下示例要求您在配置层次结构中导航各个级别。有关导航 CLI 的信息,请参阅《Junos OS CLI 用户指南》中的在配置模式下使用 CLI 编辑器。

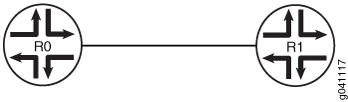

要配置路由器 R1:
-
配置 SA 模式。
[edit security ipsec security-association test-sa] user@R1# set mode transport
-
配置要使用的 IPsec 协议。
[edit security ipsec security-association test-sa] user@R1# set manual direction bidirectional protocol esp
-
配置为安全参数索引以唯一标识 SA。
[edit security ipsec security-association test-sa] user@R1# set manual direction bidirectional spi 1000
-
配置加密算法。
[edit security ipsec security-association test-sa] user@R1# set manual direction bidirectional encryption algorithm 3des-cbc
-
配置加密密钥。
[edit security ipsec security-association test-sa] user@R1# set manual direction bidirectional encryption key ascii-text "$9$kPT3AtO1hr6/u1IhvM8X7Vb2JGimfz.PtuB1hcs2goGDkqf5Qndb.5QzCA0BIRrvx7VsgJ"
使用 ASCII 文本密钥时,密钥必须正好包含 24 个字符。
-
将 SA 应用于 BGP 对等方。
[edit protocols bgp group 1 neighbor 10.1.1.1] user@R1# set ipsec-sa test-sa
结果
在配置模式下,输入 show protocols
和 show security
命令,以确认您的配置。如果输出未显示预期的配置,请重复此示例中的说明,以便进行更正。
user@R1# show protocols bgp { group 1 { neighbor 10.1.1.1 { ipsec-sa test-sa; } } }
user@R1# show security ipsec { security-association test-sa { mode transport; manual { direction bidirectional { protocol esp; spi 1000; encryption { algorithm 3des-cbc; key ascii-text "$9$kPT3AtO1hr6/u1IhvM8X7Vb2JGimfz.PtuB1hcs2goGDkqf5Qndb.5QzCA0BIRrvx7VsgJ"; ## SECRET-DATA } } } } }
如果完成设备配置,请从配置模式输入 commit。在路由器 R0 上重复配置,仅更改邻居地址。
验证
确认配置工作正常。
验证安全关联
目的
确保命令输出 show ipsec security-associations
中显示正确的设置。
操作
在操作模式下,输入 show ipsec security-associations
命令。
user@R1> show ipsec security-associations Security association: test-sa Direction SPI AUX-SPI Mode Type Protocol inbound 1000 0 transport manual ESP outbound 1000 0 transport manual ESP
意义
除 AUX-SPI 字段外,大多数字段的输出都是向前的。AUX-SPI 是辅助安全参数索引的值。当值为 AH 或 ESP 时,AUX-SPI 始终为 0。当值为 AH+ESP 时,AUX-SPI 始终为正整数。
