BGP 出口流量工程
使用 BGP 标记的单播的出口对等流量工程概述
在模拟 ISP 无 BGP 核心的数据中心环境中,入口节点将服务流量沿隧道路由到也是 AS 边界路由器的出口路由器。出口对等流量工程允许中央控制器指示域中的入口路由器将流量定向到特定的出口路由器和特定的外部接口,以到达网络外的特定目标。出口对等流量工程允许选择最佳通告出口路由,并将所选最佳路由映射到特定出口点。在入口处进行负载平衡的情况下,此功能可确保以最佳方式利用播发的出口路由。
入口路由器通过在 MPLS 标签堆栈上推送相应的 MPLS 标签控制入口对等方选择,用于在 AS 之间建立流量工程链路。AS 边界路由器会自动将 IPv4 或 IPv6 对等方 /32 或 /128 路由安装到已建立的外部 BGP 对等方,该对等方配置了出口流量工程功能,并将其安装到转发表中 inet.3
。这些路由具有弹出和转发的转发操作,即移除标签,然后将数据包转发到外部 BGP 对等方。
AS 边界路由器通过自 IPv4 下一跃点将 IPv4 或 IPv6 对等 /32 或 /128 路由播发至入口 BGP 对等方。入口 BGP 对等方有一个传输隧道(如 MPLS LDP),以便到达 AS 边界路由器。因此,所有网络出口点都会作为标记为的 BGP 路由通告到 MPLS 网络云。AS 边界路由器会播发服务路由,并将这些出口点作为协议下一跃点。AS 边界路由器在不更改下一跃点地址的情况下,将来自外部 BGP 对等方的服务路由重新播发至核心。但是,入口路由器会解析服务路由中的协议下一跃点,以映射到出口对等接口的正确传输隧道。因此,入口路由器将特定服务前缀的流量映射到特定出口路由器,或在可用出口设备之间对流量进行负载平衡。此功能允许入口路由器将服务流量定向到特定的出口对等方。
除了出口对等流量工程之外,此功能还为播发到 MPLS IPv4 网络云的每个出口设备提供 MPLS 快速重新路由 (FRR)。您可以为主出口 AS 边界路由器配置一个或多个备份设备。除了主路径外,Junos OS 会自动将备份路径安装到配置了出口对等流量工程的已建立出口 BGP 对等方的 MPLS 转发表中。当主链路出现故障时,AS 边界路由器会切换到备用路径,并提供 MPLS FRR。指定的备份路径通过另一个直接连接的外部 BGP 对等方或远程下一跃点。您还可以使用表中的 inet6.0
ip 查找来配置备份路径。但是, remote-nexthop
和 ip-forward
备份选项是互斥的。
另请参阅
使用标记为单播的 BGP 配置出口对等流量工程并启用 MPLS 快速重新路由
出口对等流量工程 (TE) 允许中央控制器指示域中的入口路由器将流量定向到特定出口路由器,并引导特定外部接口到达网络外的特定目标,从而在负载平衡期间优化利用播发的出口路由。
BGP 将网络隔离为多个层,例如传输层和服务层。BGP 标记的单播构成传输层,BGP 单播后续地址族标识符 (SAFI) 添加路径路由构成服务层。AS 边界路由器会触发传输层 BGP 标记的单播标签交换路径 (LSP),为出口对等方提供路由。服务层添加路径路由使用这些出口对等方作为协议下一跃点。AS 边界路由器选择性地在传输层提供 MPLS 快速重新路由 (FRR),由于服务层对等问题很常见,因此必须加以利用。因此,您可以为主出口 AS 边界路由器指定一个或多个备份设备。除了主路径之外,Junos OS 会自动将备份路径安装到配置了出口对等方 TE 的已建立出口 BGP 对等方的 MPLS 转发表中。当主链路发生故障时,备份路径提供 FRR。
另请参阅
示例:使用 BGP 标记的单播配置出口对等流量工程
此示例说明如何使用标记为单播的 BGP 配置出口对等流量工程。出口对等流量工程允许中央控制器指示域中的入口路由器将流量定向到特定的出口路由器和特定的外部接口,以到达网络外的特定目标。在入口处进行负载平衡的情况下,此功能可确保以最佳方式利用播发的出口路由。
要求
此示例使用以下硬件和软件组件:
-
九个 MX 系列路由器
-
Junos OS 14.2R4 或更高版本
概述
从 Junos OS 14.2R4 版开始,您可以启用服务流量的流量工程 (TE),例如使用 BGP 标记的单播在自治系统 (AS) 之间启用 MPLS LSP 流量,以便在负载平衡期间优化利用播发的出口路由。
配置出口对等方 TE,以将核心服务流量(如 MPLS RSVP)定向到特定的出口 BGP 对等方。入口 BGP 对等方可以使用标记为单播的 BGP 对特定出口 BGP 对等方对核心 inet 单播和 inet6 单播服务流量进行流量工程。
不能为外部 BGP 多跃点对等方配置出口对等方 TE。中的 inet.3
ARP 路由仅用于对等 /32 和 /128 路由。
拓扑学

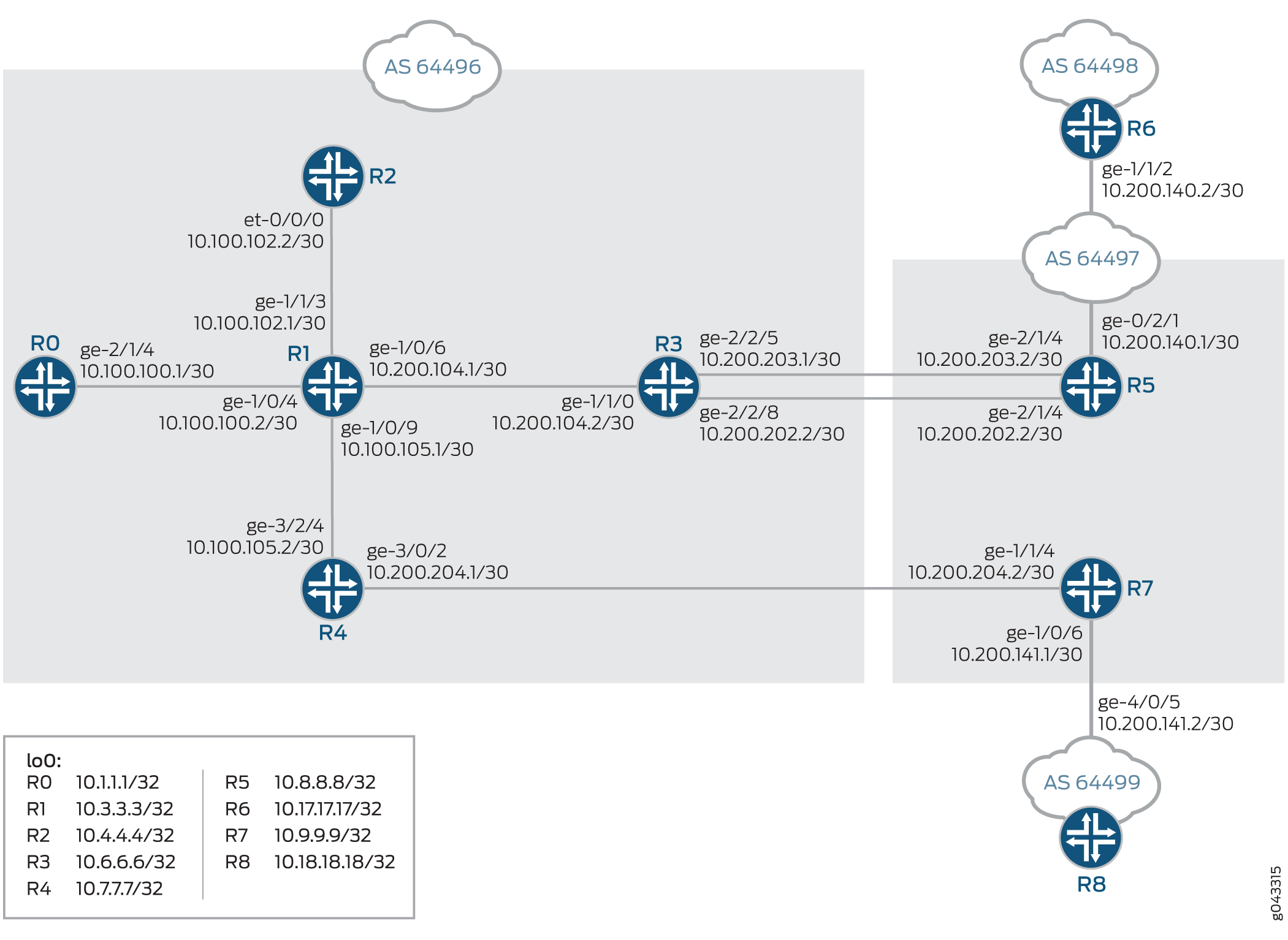

图 1 显示了示例拓扑。路由器 R3 和路由器 R4 都是 AS 边界路由器。在 R3 上启用了出口对等 TE。入口路由器 R0 将发往远程网络的流量定向到启用了出口对等 TE 的路由器 R3。

配置
CLI 快速配置
要快速配置此示例,请复制以下命令,将其粘贴到文本文件中,删除所有换行符,更改详细信息,以便与网络配置匹配,将命令复制并粘贴到 [edit] 层级的 CLI 中,然后从配置模式进入 commit
。
路由器 R0
set interfaces ge-2/0/1 unit 0 family inet address 10.1.1.1/24 set interfaces ge-2/0/1 unit 0 family inet6 address 2001:db8:10:1:1::1/64 set interfaces ge-2/1/4 unit 0 family inet address 10.100.100.1/30 set interfaces ge-2/1/4 unit 0 family inet6 address ::10.100.100.1/126 set interfaces ge-2/1/4 unit 0 family mpls set interfaces lo0 unit 0 family inet address 10.1.1.1/32 set interfaces lo0 unit 0 family inet6 address ::10.1.1.1/128 set routing-options router-id 01.1.1.1 set routing-options autonomous-system 64496 set protocols rsvp interface all set protocols rsvp interface fxp0.0 disable set protocols mpls ipv6-tunneling set protocols mpls no-cspf set protocols mpls label-switched-path to_asbr1_r3 to 10.6.6.6 set protocols mpls label-switched-path to_asbr2_r4 to 10.7.7.7 set protocols mpls interface all set protocols mpls interface fxp0.0 disable set protocols bgp group RR-1-2 type internal set protocols bgp group RR-1-2 local-address 10.1.1.1 set protocols bgp group RR-1-2 family inet unicast add-path receive set protocols bgp group RR-1-2 family inet unicast add-path send path-count 6 set protocols bgp group RR-1-2 family inet labeled-unicast rib inet.3 set protocols bgp group RR-1-2 family inet6 unicast add-path receive set protocols bgp group RR-1-2 family inet6 unicast add-path send path-count 6 set protocols bgp group RR-1-2 family inet6 labeled-unicast rib inet6.3 set protocols bgp group RR-1-2 export exp-svr-pre set protocols bgp group RR-1-2 export nhs set protocols bgp group RR-1-2 neighbor 10.4.4.4 set protocols bgp group R0RT0 type external set protocols bgp group R0RT0 family inet unicast set protocols bgp group R0RT0 peer-as 64496 set protocols bgp group R0RT0 neighbor 10.1.1.2 set protocols bgp group R0RT0-v6 type external set protocols bgp group R0RT0-v6 family inet6 unicast set protocols bgp group R0RT0-v6 peer-as 64496 set protocols bgp group R0RT0-v6 neighbor 2001:db8:40::2 set protocols ospf area 0.0.0.0 interface ge-2/1/4.0 set protocols ospf area 0.0.0.0 interface fxp0.0 disable set protocols ospf area 0.0.0.0 interface lo0.0 passive set protocols ldp interface all set protocols ldp interface fxp0.0 disable set policy-options prefix-list server_v4_prefix 10.1.1.1/32 set policy-options prefix-list server_v6_prefix ::10.1.1.1/128 set policy-options policy-statement exp-svr-pre term 1 from prefix-list server_v4_prefix set policy-options policy-statement exp-svr-pre term 1 then accept set policy-options policy-statement exp-svr-pre term 2 from prefix-list server_v6_prefix set policy-options policy-statement exp-svr-pre term 2 then accept set policy-options policy-statement nhs then next-hop self
路由器 R1
set interfaces ge-1/0/4 unit 0 family inet address 00.100.100.2/30 set interfaces ge-1/0/4 unit 0 family inet6 address ::00.100.100.2/126 set interfaces ge-1/0/4 unit 0 family mpls set interfaces ge-1/0/6 unit 0 family inet address 10.100.104.1/30 set interfaces ge-1/0/6 unit 0 family inet6 address ::10.100.104.1/126 set interfaces ge-1/0/6 unit 0 family mpls set interfaces ge-1/0/9 unit 0 family inet address 100.100.105.1/30 set interfaces ge-1/0/9 unit 0 family inet6 address ::10.100.105.1/126 set interfaces ge-1/0/9 unit 0 family mpls set interfaces ge-1/1/3 unit 0 family inet address 10.100.102.1/30 set interfaces ge-1/1/3 unit 0 family inet6 address ::10.100.102.1/126 set interfaces ge-1/1/3 unit 0 family mpls set interfaces lo0 unit 0 family inet address 10.3.3.3/32 set interfaces lo0 unit 0 family inet6 address ::10.3.3.3/128 set routing-options router-id 10.3.3.3 set routing-options autonomous-system 64496 set protocols rsvp interface all set protocols rsvp interface fxp0.0 disable set protocols mpls ipv6-tunneling set protocols mpls interface all set protocols mpls interface fxp0.0 disable set protocols ospf area 0.0.0.0 interface all set protocols ospf area 0.0.0.0 interface fxp0.0 disable set protocols ospf area 0.0.0.0 interface lo0.0 passive set protocols ldp interface all set protocols ldp interface fxp0.0 disable
路由器 R2
set interfaces et-0/0/0 unit 0 family inet address 10.100.102.2/30 set interfaces et-0/0/0 unit 0 family inet6 address ::10.100.102.2/126 set interfaces et-0/0/0 unit 0 family mpls set interfaces lo0 unit 0 family inet address 10.4.4.4/32 set interfaces lo0 unit 0 family inet6 address ::10.4.4.4/128 set routing-options router-id 10.4.4.4 set routing-options autonomous-system 64496 set protocols rsvp interface all set protocols rsvp interface fxp0.0 disable set protocols mpls ipv6-tunneling set protocols mpls interface all set protocols mpls interface fxp0.0 disable set protocols bgp group Client type internal set protocols bgp group Client local-address 10.4.4.4 set protocols bgp group Client advertise-inactive set protocols bgp group Client family inet unicast add-path receive set protocols bgp group Client family inet unicast add-path send path-count 6 set protocols bgp group Client family inet labeled-unicast rib inet.3 set protocols bgp group Client family inet6 unicast add-path receive set protocols bgp group Client family inet6 unicast add-path send path-count 6 set protocols bgp group Client family inet6 labeled-unicast rib inet6.3 set protocols bgp group Client cluster 10.4.4.4 set protocols bgp group Client neighbor 10.1.1.1 set protocols bgp group Client neighbor 10.6.6.6 set protocols bgp group Client neighbor 10.7.7.7 set protocols ospf area 0.0.0.0 interface et-0/0/0.0 set protocols ospf area 0.0.0.0 interface fxp0.0 disable set protocols ospf area 0.0.0.0 interface lo0.0 passive set protocols ldp interface all set protocols ldp interface fxp0.0 disable
路由器 R3
set interfaces ge-1/1/0 unit 0 family inet address 10.100.104.2/30 set interfaces ge-1/1/0 unit 0 family inet6 address ::10.100.104.2/126 set interfaces ge-1/1/0 unit 0 family mpls set interfaces ge-2/2/5 unit 0 family inet address 10.200.203.1/28 set interfaces ge-2/2/5 unit 0 family inet6 address ::10.200.203.1/124 set interfaces ge-2/2/8 unit 0 family inet address 10.200.202.1/30 set interfaces ge-2/2/8 unit 0 family inet6 address ::10.200.202.1/126 set interfaces lo0 unit 0 family inet address 10.6.6.6/32 set interfaces lo0 unit 0 family inet6 address ::10.6.6.6/128 set routing-options router-id 10.6.6.6 set routing-options autonomous-system 64496 set routing-options forwarding-table export pplb set protocols rsvp interface all set protocols rsvp interface fxp0.0 disable set protocols mpls ipv6-tunneling set protocols mpls interface all set protocols mpls interface fxp0.0 disable set protocols bgp log-updown set protocols bgp group RR-1-2 type internal set protocols bgp group RR-1-2 local-address 10.6.6.6 set protocols bgp group RR-1-2 family inet unicast add-path receive set protocols bgp group RR-1-2 family inet unicast add-path send path-count 6 set protocols bgp group RR-1-2 family inet labeled-unicast rib inet.3 set protocols bgp group RR-1-2 family inet6 unicast add-path receive set protocols bgp group RR-1-2 family inet6 unicast add-path send path-count 6 set protocols bgp group RR-1-2 family inet6 labeled-unicast rib inet6.3 set protocols bgp group RR-1-2 export exp-arp-to-rrs set protocols bgp group RR-1-2 neighbor 10.4.4.4 set protocols bgp group Peer1-lan-1 type external set protocols bgp group Peer1-lan-1 family inet unicast set protocols bgp group Peer1-lan-1 export exp_server_v4_v6_peers set protocols bgp group Peer1-lan-1 peer-as 64497 set protocols bgp group Peer1-lan-1 neighbor 10.200.202.2 egress-te set protocols bgp group Peer1-lan-1 neighbor 10.200.203.2 egress-te set protocols bgp group Peer1-lan-1-v6 family inet6 unicast set protocols bgp group Peer1-lan-1-v6 export exp_server_v4_v6_peers set protocols bgp group Peer1-lan-1-v6 peer-as 64497 set protocols bgp group Peer1-lan-1-v6 neighbor ::10.200.202.2 egress-te set protocols bgp group Peer1-lan-1-v6 neighbor ::10.200.203.2 egress-te set protocols ospf area 0.0.0.0 interface ge-1/1/0.0 set protocols ospf area 0.0.0.0 interface fxp0.0 disable set protocols ospf area 0.0.0.0 interface lo0.0 passive set protocols ldp interface all set protocols ldp interface fxp0.0 disable set policy-options prefix-list server_v4_pre 10.1.1.1/32 set policy-options prefix-list server_v6_pre ::10.1.1.1/128 set policy-options policy-statement exp-arp-to-rrs term 1 from protocol arp set policy-options policy-statement exp-arp-to-rrs term 1 from rib inet.3 set policy-options policy-statement exp-arp-to-rrs term 1 then next-hop self set policy-options policy-statement exp-arp-to-rrs term 1 then accept set policy-options policy-statement exp-arp-to-rrs term 2 from protocol arp set policy-options policy-statement exp-arp-to-rrs term 2 from rib inet6.3 set policy-options policy-statement exp-arp-to-rrs term 2 then next-hop self set policy-options policy-statement exp-arp-to-rrs term 2 then accept set policy-options policy-statement exp-arp-to-rrs term 3 from protocol bgp set policy-options policy-statement exp-arp-to-rrs term 3 then accept set policy-options policy-statement exp-arp-to-rrs term 4 then reject set policy-options policy-statement exp_server_v4_v6_peers term 1 from prefix-list server_v4_pre set policy-options policy-statement exp_server_v4_v6_peers term 1 then accept set policy-options policy-statement exp_server_v4_v6_peers term 2 from prefix-list server_v6_pre set policy-options policy-statement exp_server_v4_v6_peers term 2 then accept set policy-options policy-statement pplb then load-balance per-packet
路由器 R4
set interfaces ge-3/0/2 vlan-tagging set interfaces ge-3/0/2 unit 0 vlan-id 1 set interfaces ge-3/0/2 unit 0 family inet address 10.200.204.1/24 set interfaces ge-3/0/2 unit 0 family inet6 address ::10.200.204.1/120 set interfaces ge-3/0/2 unit 0 family mpls set interfaces ge-3/0/2 unit 1 vlan-id 2 set interfaces ge-3/2/4 unit 0 family inet address 10.100.105.2/30 set interfaces ge-3/2/4 unit 0 family inet6 address ::10.100.105.2/126 set interfaces ge-3/2/4 unit 0 family mpls set interfaces lo0 unit 0 family inet address 10.7.7.7/32 set interfaces lo0 unit 0 family inet6 address ::10.7.7.7/128 set routing-options router-id 10.7.7.7 set routing-options autonomous-system 64496 set routing-options forwarding-table export pplb set protocols rsvp interface all set protocols rsvp interface fxp0.0 disable set protocols mpls ipv6-tunneling set protocols mpls interface all set protocols mpls interface fxp0.0 disable set protocols bgp group RR-1-2 type internal set protocols bgp group RR-1-2 local-address 10.7.7.7 set protocols bgp group RR-1-2 family inet unicast add-path receive set protocols bgp group RR-1-2 family inet unicast add-path send path-count 6 set protocols bgp group RR-1-2 family inet labeled-unicast rib inet.3 set protocols bgp group RR-1-2 family inet6 unicast add-path receive set protocols bgp group RR-1-2 family inet6 unicast add-path send path-count 6 set protocols bgp group RR-1-2 family inet6 labeled-unicast rib inet6.3 set protocols bgp group RR-1-2 export exp-arp-to-rrs set protocols bgp group RR-1-2 neighbor 10.4.4.4 set protocols bgp group Peer5-6-lan type external set protocols bgp group Peer5-6-lan family inet unicast set protocols bgp group Peer5-6-lan export exp_server_v4_v6_peers set protocols bgp group Peer5-6-lan peer-as 64497 set protocols bgp group Peer5-6-lan-v6 type external set protocols bgp group Peer5-6-lan-v6 family inet6 unicast set protocols bgp group Peer5-6-lan-v6 export exp_server_v4_v6_peers set protocols bgp group Peer5-6-lan-v6 peer-as 64497 set protocols ospf area 0.0.0.0 interface ge-3/2/4.0 set protocols ospf area 0.0.0.0 interface fxp0.0 disable set protocols ospf area 0.0.0.0 interface lo0.0 passive set protocols ldp interface all set protocols ldp interface fxp0.0 disable set policy-options prefix-list server_v4_pre 10.1.1.1/32 set policy-options prefix-list server_v6_pre ::10.1.1.1/128 set policy-options policy-statement exp-arp-to-rrs term 1 from protocol arp set policy-options policy-statement exp-arp-to-rrs term 1 from rib inet.3 set policy-options policy-statement exp-arp-to-rrs term 1 then next-hop self set policy-options policy-statement exp-arp-to-rrs term 1 then accept set policy-options policy-statement exp-arp-to-rrs term 2 from protocol arp set policy-options policy-statement exp-arp-to-rrs term 2 from rib inet6.3 set policy-options policy-statement exp-arp-to-rrs term 2 then next-hop self set policy-options policy-statement exp-arp-to-rrs term 2 then accept set policy-options policy-statement exp-arp-to-rrs term 3 from protocol bgp set policy-options policy-statement exp-arp-to-rrs term 3 then accept set policy-options policy-statement exp-arp-to-rrs term 4 then reject set policy-options policy-statement exp_server_v4_v6_peers term 1 from prefix-list server_v4_pre set policy-options policy-statement exp_server_v4_v6_peers term 1 then accept set policy-options policy-statement exp_server_v4_v6_peers term 2 from prefix-list server_v6_pre set policy-options policy-statement exp_server_v4_v6_peers term 2 then accept set policy-options policy-statement pplb then load-balance per-packet
路由器 R5
set interfaces ge-0/2/1 unit 0 family inet address 10.100.140.1/30 set interfaces ge-0/2/1 unit 0 family inet6 address ::10.100.140.1/126 set interfaces ge-0/3/1 unit 0 family inet address 10.200.203.2/28 set interfaces ge-0/3/1 unit 0 family inet6 address ::10.200.203.2/124 set interfaces ge-0/3/4 unit 0 family inet address 10.200.202.2/30 set interfaces ge-0/3/4 unit 0 family inet6 address ::10.200.202.2/126 set interfaces lo0 unit 0 family inet address 10.8.8.8/32 set interfaces lo0 unit 0 family inet6 address ::10.8.8.8/128 set routing-options router-id 10.8.8.8 set routing-options autonomous-system 64497 set protocols bgp group Peer1-lan-1 type external set protocols bgp group Peer1-lan-1 family inet unicast set protocols bgp group Peer1-lan-1 export exp-lo0 set protocols bgp group Peer1-lan-1 peer-as 64497 set protocols bgp group Peer1-lan-1 neighbor 10.200.202.1 set protocols bgp group Peer1-lan-1 neighbor 10.200.203.1 set protocols bgp group Peer1-lan-1-v6 family inet6 unicast set protocols bgp group Peer1-lan-1-v6 export exp-lo0 set protocols bgp group Peer1-lan-1-v6 peer-as 64497 set protocols bgp group Peer1-lan-1-v6 neighbor ::10.200.202.1 set protocols bgp group Peer1-lan-1-v6 neighbor ::10.200.203.1 set protocols bgp group Peer1-H1 type external set protocols bgp group Peer1-H1 family inet unicast set protocols bgp group Peer1-H1 neighbor 10.100.140.2 peer-as 64498 set protocols bgp group Peer1-H1-v6 type external set protocols bgp group Peer1-H1-v6 family inet6 unicast set protocols bgp group Peer1-H1-v6 neighbor ::10.100.140.2 peer-as 64498 set policy-options policy-statement exp-lo0 term 1 from interface lo0.0 set policy-options policy-statement exp-lo0 term 1 then accept
路由器 R6
set interfaces ge-1/1/2 unit 0 family inet address 10.100.140.2/30 set interfaces ge-1/1/2 unit 0 family inet6 address ::10.100.140.2/126 set interfaces ge-1/1/5 unit 0 family inet address 10.1.1.1/24 set interfaces ge-1/1/5 unit 0 family inet6 address 2001:db8:10:1:1::1/120 set interfaces lo0 unit 0 family inet address 10.17.17.1/32 set interfaces lo0 unit 0 family inet address 10.17.17.2/32 set interfaces lo0 unit 0 family inet address 10.17.17.3/32 set interfaces lo0 unit 0 family inet address 10.17.17.4/32 set interfaces lo0 unit 0 family inet address 10.17.17.5/32 set interfaces lo0 unit 0 family inet address 10.17.17.6/32 set interfaces lo0 unit 0 family inet address 10.17.17.7/32 set interfaces lo0 unit 0 family inet address 10.17.17.8/32 set interfaces lo0 unit 0 family inet address 10.17.17.9/32 set interfaces lo0 unit 0 family inet6 address ::10.17.17.1/128 set interfaces lo0 unit 0 family inet6 address ::10.17.17.2/128 set interfaces lo0 unit 0 family inet6 address ::10.17.17.3/128 set interfaces lo0 unit 0 family inet6 address ::10.17.17.4/128 set interfaces lo0 unit 0 family inet6 address ::10.17.17.5/128 set interfaces lo0 unit 0 family inet6 address ::10.17.17.6/128 set interfaces lo0 unit 0 family inet6 address ::10.17.17.7/128 set interfaces lo0 unit 0 family inet6 address ::10.17.17.8/128 set interfaces lo0 unit 0 family inet6 address ::10.17.17.9/128 set routing-options router-id 10.17.17.1 set routing-options autonomous-system 64498 set protocols bgp group H1-Peer1 type external set protocols bgp group H1-Peer1 family inet unicast set protocols bgp group H1-Peer1 export exp-lo0 set protocols bgp group H1-Peer1 neighbor 10.100.140.1 peer-as 64497 set protocols bgp group H1-Peer1-v6 type external set protocols bgp group H1-Peer1-v6 family inet6 unicast set protocols bgp group H1-Peer1-v6 export exp-lo0 set protocols bgp group H1-Peer1-v6 neighbor ::100.100.140.1 peer-as 64497 set protocols bgp group R6RT0 type external set protocols bgp group R6RT0 family inet unicast set protocols bgp group R6RT0 peer-as 65300 set protocols bgp group R6RT0 neighbor 10.1.1.2 set protocols bgp group R6RT0-v6 type external set protocols bgp group R6RT0-v6 family inet6 unicast set protocols bgp group R6RT0-v6 peer-as 65300 set protocols bgp group R6RT0-v6 neighbor 2008:db8:50::2 set policy-options policy-statement exp-lo0 term 1 from interface lo0.0 set policy-options policy-statement exp-lo0 term 1 then accept set policy-options policy-statement exp-lo0 term 2 from protocol direct set policy-options policy-statement exp-lo0 term 2 from protocol local set policy-options policy-statement exp-lo0 term 2 then accept
路由器 R7
set interfaces ge-1/0/6 unit 0 family inet address 10.100.141.1/30 set interfaces ge-1/0/6 unit 0 family inet6 address ::10.100.141.1/126 set interfaces ge-1/1/4 vlan-tagging set interfaces ge-1/1/4 unit 0 vlan-id 1 set interfaces ge-1/1/4 unit 0 family inet address 10.200.204.2/24 set interfaces ge-1/1/4 unit 0 family inet6 address ::10.200.204.2/120 set interfaces ge-1/1/4 unit 1 vlan-id 2 set interfaces ge-1/1/4 unit 2 vlan-id 3 set interfaces lo0 unit 0 family inet address 10.9.9.9/32 set interfaces lo0 unit 0 family inet6 address ::10.9.9.9/128 set routing-options router-id 10.9.9.9 set routing-options autonomous-system 64497 set protocols bgp group Peer1-lan-1 type external set protocols bgp group Peer1-lan-1 family inet unicast set protocols bgp group Peer1-lan-1 export exp-lo0 set protocols bgp group Peer1-lan-1 peer-as 64497 set protocols bgp group Peer1-lan-1 neighbor 10.200.204.1 set protocols bgp group Peer1-lan-1-v6 family inet6 unicast set protocols bgp group Peer1-lan-1-v6 export exp-lo0 set protocols bgp group Peer1-lan-1-v6 peer-as 64497 set protocols bgp group Peer1-lan-1-v6 neighbor ::10.200.204.1 set protocols bgp group Peer2-H2 type external set protocols bgp group Peer2-H2 family inet unicast set protocols bgp group Peer2-H2 neighbor 10.100.141.2 peer-as 64499 set protocols bgp group Peer2-H2-v6 type external set protocols bgp group Peer2-H2-v6 family inet6 unicast set protocols bgp group Peer2-H2-v6 neighbor ::10.100.141.2 peer-as 64499 set policy-options policy-statement exp-lo0 term 1 from interface lo0.0 set policy-options policy-statement exp-lo0 term 1 then accept
路由器 R8
set interfaces ge-4/0/5 unit 0 family inet address 10.100.141.2/30 set interfaces ge-4/0/5 unit 0 family inet6 address ::10.100.141.2/126 set interfaces lo0 unit 0 family inet address 10.18.18.1/32 set interfaces lo0 unit 0 family inet address 10.18.18.2/32 set interfaces lo0 unit 0 family inet address 10.18.18.3/32 set interfaces lo0 unit 0 family inet address 10.18.18.4/32 set interfaces lo0 unit 0 family inet address 10.18.18.5/32 set interfaces lo0 unit 0 family inet address 10.18.18.6/32 set interfaces lo0 unit 0 family inet address 10.18.18.7/32 set interfaces lo0 unit 0 family inet address 10.18.18.8/32 set interfaces lo0 unit 0 family inet address 10.18.18.9/32 set interfaces lo0 unit 0 family inet6 address ::10.18.18.1/128 set interfaces lo0 unit 0 family inet6 address ::10.18.18.2/128 set interfaces lo0 unit 0 family inet6 address ::10.18.18.3/128 set interfaces lo0 unit 0 family inet6 address ::10.18.18.4/128 set interfaces lo0 unit 0 family inet6 address ::10.18.18.5/128 set interfaces lo0 unit 0 family inet6 address ::10.18.18.6/128 set interfaces lo0 unit 0 family inet6 address ::10.18.18.7/128 set interfaces lo0 unit 0 family inet6 address ::10.18.18.8/128 set interfaces lo0 unit 0 family inet6 address ::10.18.18.9/128 set routing-options router-id 10.18.18.1 set routing-options autonomous-system 64499 set protocols bgp group H2-Peer2 type external set protocols bgp group H2-Peer2 family inet unicast set protocols bgp group H2-Peer2 export exp-lo0 set protocols bgp group H2-Peer2 neighbor 10.100.141.1 peer-as 64497 set protocols bgp group H2-Peer2-v6 type external set protocols bgp group H2-Peer2-v6 family inet6 unicast set protocols bgp group H2-Peer2-v6 export exp-lo0 set protocols bgp group H2-Peer2-v6 neighbor ::10.100.141.1 peer-as 64497 set protocols bgp group R8RT0 type external set protocols bgp group R8RT0 family inet unicast set protocols bgp group R8RT0 peer-as 65400 set protocols bgp group R8RT0 neighbor 10.1.1.2 set policy-options policy-statement exp-lo0 term 1 from interface lo0.0 set policy-options policy-statement exp-lo0 term 1 then accept set policy-options policy-statement exp-lo0 term 2 then reject
配置路由器 R3
分步过程
以下示例要求您在配置层次结构中导航各个级别。有关导航 CLI 的信息,请参阅 CLI 用户指南中的在配置模式下使用 CLI 编辑器。
要配置路由器 R3:
修改相应的接口名称、地址和其他参数后,对其他路由器重复此过程。
-
使用 IPv4 和 IPv6 地址配置接口。
[edit interfaces] user@R3# set ge-1/1/0 unit 0 family inet address 10.100.104.2/30 user@R3# set ge-1/1/0 unit 0 family inet6 address ::10.100.104.2/126 user@R3# set ge-1/1/0 unit 0 family mpls user@R3# set ge-2/2/5 unit 0 family inet address 10.200.203.1/28 user@R3# set ge-2/2/5 unit 0 family inet6 address ::10.200.203.1/124 user@R3# set ge-2/2/8 unit 0 family inet address 10.200.202.1/30 user@R3# set ge-2/2/8 unit 0 family inet6 address ::10.200.202.1/126
-
配置环路地址。
[edit interfaces] user@R3# set lo0 unit 0 family inet address 10.6.6.6/32 user@R3# set lo0 unit 0 family inet6 address ::10.6.6.6/128
-
配置路由器 ID 和自治系统 (AS) 编号。
[edit routing-options] user@R3# set router-id 10.6.6.6 user@R3# set autonomous-system 64496
-
为除管理接口以外的所有接口配置 RSVP 协议。
[edit protocols] user@R3# set rsvp interface all user@R3# set rsvp interface fxp0.0 disable
-
为除管理接口以外的所有接口配置 MPLS 协议。
[edit protocols] user@R3# set mpls ipv6-tunneling user@R3# set mpls interface all user@R3# set mpls interface fxp0.0 disable
-
在面向核心的接口上配置 IBGP 对等会话。
[edit protocols] user@R3# set bgp log-updown user@R3# set bgp group RR-1-2 type internal user@R3# set bgp group RR-1-2 local-address 10.6.6.6 user@R3# set bgp group RR-1-2 family inet unicast add-path receive user@R3# set bgp group RR-1-2 family inet unicast add-path send path-count 6 user@R3# set bgp group RR-1-2 family inet labeled-unicast rib inet.3 user@R3# set bgp group RR-1-2 family inet6 unicast add-path receive user@R3# set bgp group RR-1-2 family inet6 unicast add-path send path-count 6 user@R3# set bgp group RR-1-2 family inet6 labeled-unicast rib inet6.3 user@R3# set bgp group RR-1-2 neighbor 10.4.4.4
-
在面向外部边缘路由器的接口上配置 EBGP 对等会话。
[edit protocols] user@R3# set bgp group Peer1-lan-1 type external user@R3# set bgp group Peer1-lan-1 family inet unicast user@R3# set bgp group Peer1-lan-1 peer-as 64497 user@R3# set bgp group Peer1-lan-1-v6 family inet6 unicast user@R3# set bgp group Peer1-lan-1-v6 peer-as 64497
-
为外部 BGP 组 Peer1-lan-1 和 IPv6 组 Peer1-lan-1-v6 启用出口对等流量工程。
[edit protocols] user@R3# set bgp group Peer1-lan-1 neighbor 10.200.202.2 egress-te user@R3# set bgp group Peer1-lan-1 neighbor 10.200.203.2 egress-te user@R3# set bgp group Peer1-lan-1-v6 neighbor ::10.200.202.2 egress-te user@R3# set bgp group Peer1-lan-1-v6 neighbor ::10.200.203.2 egress-te
-
将 OSPF 协议配置为 IGP。
[edit protocols] user@R3# set ospf area 0.0.0.0 interface ge-1/1/0.0 user@R3# set ospf area 0.0.0.0 interface fxp0.0 disable user@R3# set ospf area 0.0.0.0 interface lo0.0 passive user@R3# set ldp interface all user@R3# set ldp interface fxp0.0 disable
-
定义用于将 ARP 路由导出到路由反射器的策略。
[edit policy-options] user@R3# set policy-statement exp-arp-to-rrs term 1 from protocol arp user@R3# set policy-statement exp-arp-to-rrs term 1 from rib inet.3 user@R3# set policy-statement exp-arp-to-rrs term 1 then next-hop self user@R3# set policy-statement exp-arp-to-rrs term 1 then accept user@R3# set policy-statement exp-arp-to-rrs term 2 from protocol arp user@R3# set policy-statement exp-arp-to-rrs term 2 from rib inet6.3 user@R3# set policy-statement exp-arp-to-rrs term 2 then next-hop self user@R3# set policy-statement exp-arp-to-rrs term 2 then accept user@R3# set policy-statement exp-arp-to-rrs term 3 from protocol bgp user@R3# set policy-statement exp-arp-to-rrs term 3 then accept user@R3# set policy-statement exp-arp-to-rrs term 4 then reject
-
应用 exp-arp-to-rrs 用于导出 ARP 路由的策略,将路由反射器应用到外部 BGP 组 ebgp-v6。
[edit protocols] user@R3# set bgp group RR-1-2 export exp-arp-to-rrs
-
使用 IPv4 和 IPv6 路由定义前缀列表。
[edit policy-options] user@R3# set prefix-list server_v4_pre 10.1.1.1/32 user@R3# set prefix-list server_v6_pre ::10.1.1.1/128
-
定义用于将 IPv4 和 IPv6 路由导出到服务器的策略。
[edit policy-options] user@R3# set policy-statement exp_server_v4_v6_peers term 1 from prefix-list server_v4_pre user@R3# set policy-statement exp_server_v4_v6_peers term 1 then accept user@R3# set policy-statement exp_server_v4_v6_peers term 2 from prefix-list server_v6_pre user@R3# set policy-statement exp_server_v4_v6_peers term 2 then accept
-
应用策略以导出 IPv4 和 IPv6 对等路由。
[edit protocols] user@R3# set bgp group Peer1-lan-1 export exp_server_v4_v6_peers user@R3# set bgp group Peer1-lan-1-v6 export exp_server_v4_v6_peers
-
定义按数据包负载均衡策略。
[edit policy-options] user@R3# set policy-statement pplb then load-balance per-packet
-
应用按数据包负载均衡策略。
[edit routing-options] user@R3# set forwarding-table export pplb
结果
在配置模式下,输入 show interfaces 、show protocols、show routing-options 和 show policy-options 命令,以确认您的配置。如果输出未显示预期的配置,请重复此示例中的说明,以便进行更正。
[edit] user@R3# show interfaces ge-1/1/0 { unit 0 { family inet { address 10.100.104.2/30; } family inet6 { address ::10.100.104.2/126; } family mpls; } } ge-2/2/5 { unit 0 { family inet { address 100.200.203.1/28; } family inet6 { address ::10.200.203.1/124; } } } ge-2/2/8 { unit 0 { family inet { address 10.200.202.1/30; } family inet6 { address ::10.200.202.1/126; } } } lo0 { unit 0 { family inet { address 10.6.6.6/32; } family inet6 { address ::10.6.6.6/128; } } }
[edit] user@R3# show protocols rsvp { interface all; interface fxp0.0 { disable; } } mpls { ipv6-tunneling; interface all; interface fxp0.0 { disable; } } bgp { log-updown; group RR-1-2 { type internal; local-address 10.6.6.6; family inet { unicast { add-path { receive; send { path-count 6; } } } labeled-unicast { rib { inet.3; } } } family inet6 { unicast { add-path { receive; send { path-count 6; } } } labeled-unicast { rib { inet6.3; } } } export exp-arp-to-rrs; neighbor 10.4.4.4; } group Peer1-lan-1 { type external; family inet { unicast; } export exp_server_v4_v6_peers; peer-as 64497; neighbor 10.200.202.2 { egress-te; } neighbor 10.200.203.2 { egress-te; } } group Peer1-lan-1-v6 { family inet6 { unicast; } export exp_server_v4_v6_peers; peer-as 64497; neighbor ::10.200.202.2 { egress-te; } neighbor ::10.200.203.2 { egress-te; } } } ospf { area 0.0.0.0 { interface ge-1/1/0.0; interface fxp0.0 { disable; } interface lo0.0 { passive; } } } ldp { interface all; interface fxp0.0 { disable; } }
[edit] user@R3# show routing-options router-id 10.6.6.6; autonomous-system 64496; forwarding-table { export pplb; }
[edit] user@R3# show policy-options prefix-list server_v4_pre { 10.1.1.1/32; } prefix-list server_v6_pre { ::10.1.1.1/128; } policy-statement exp-arp-to-rrs { term 1 { from { protocol arp; rib inet.3; } then { next-hop self; accept; } } term 2 { from { protocol arp; rib inet6.3; } then { next-hop self; accept; } } term 3 { from protocol bgp; then accept; } term 4 { then reject; } } policy-statement exp_server_v4_v6_peers { term 1 { from { prefix-list server_v4_pre; } then accept; } term 2 { from { prefix-list server_v6_pre; } then accept; } } policy-statement pplb { then { load-balance per-packet; } } }
验证
确认配置工作正常。
识别标签和协议下一跃点
目的
获取从 R0 传输到 R6 的数据包的标签号,并从路由表中获取路由 10.17.17.2 的下一跃点。
操作
在操作模式下, show route 10.17.17.2 extensive active-path 在路由器 R0 上运行命令。
user@R0> show route 10.17.17.2 extensive active-path inet.0: 262 destinations, 516 routes (261 active, 0 holddown, 1 hidden) 10.17.17.1/32 (3 entries, 1 announced) TSI: KRT in-kernel 10.17.17.1/32 -> {indirect(1048576)} Page 0 idx 0, (group R0RT0 type External) Type 1 val 0x9a87fe0 (adv_entry) Advertised metrics: Nexthop: Self AS path: [65100] 1 65010 I Communities: Path 10.17.17.1 from 10.4.4.4 Vector len 4. Val: 0 *BGP Preference: 170/-101 Next hop type: Indirect Address: 0x97724a0 Next-hop reference count: 339 Source: 10.4.4.4 Next hop type: Router, Next hop index: 624 Next hop: 10.100.100.2 via ge-2/1/4.0, selected Label-switched-path to_asbr1_r3 Label operation: Push 299888, Push 300128(top) Label TTL action: prop-ttl, prop-ttl(top) Load balance label: Label 299888: None; Label 300128: None; Session Id: 0x145 Protocol next hop: 10.200.201.2 Indirect next hop: 0x9a4c550 1048576 INH Session ID: 0x148 State: <Active Int Ext> Local AS: 65100 Peer AS: 65100 Age: 1:33 Metric2: 2 Validation State: unverified Task: BGP_100.10.4.4.4+179 Announcement bits (3): 0-KRT 5-BGP_RT_Background 6-Resolve tree 2 AS path: 1 10 I (Originator) Cluster list: 10.4.4.4 Originator ID: 10.6.6.6 Accepted Localpref: 100 Router ID: 10.4.4.4 Addpath Path ID: 1 Indirect next hops: 1 Protocol next hop: 10.200.202.2 Metric: 2 Indirect next hop: 0x9a4c550 1048576 INH Session ID: 0x148 Indirect path forwarding next hops: 1 Next hop type: Router Next hop: 10.100.100.2 via ge-2/1/4.0 Session Id: 0x145 10.200.201.2/32 Originating RIB: inet.3 Metric: 2 Node path count: 1 Indirect nexthops: 1 Protocol Nexthop: 10.6.6.6 Metric: 2 Push 299888 Indirect nexthop: 0x9a4c220 - INH Session ID: 0x0 Indirect path forwarding nexthops: 1 Nexthop: 100.100.100.2 via ge-2/1/4.0
意义
数据包标签 299888 和下一跃点 10.200.202.2 都显示在输出中。
使用标签299888验证数据包的路径
目的
跟踪标签299888的路径,并验证 mpls.0 路由表中是否存在 VPN 条目。
操作
user@R3> show route table mpls.0 protocol vpn active-path label 299888 detail mpls.0: 17 destinations, 17 routes (17 active, 0 holddown, 0 hidden)523440
(1 entry, 1 announced)*VPN
Preference: 170 Next hop type: Router, Next hop index: 640 Address: 0xecfa130 Next-hop reference count: 2Next hop: 10.200.202.2
via ge-2/2/8.0, selectedLabel operation: Pop
Load balance label: None; Session Id: 0x16f State: <Active Int Ext> Local AS: 64496 Age: 3:49:16 Validation State: unverified Task: BGP_RT_Background Announcement bits (1): 1-KRT AS path: I Ref Cnt: 1
意义
带有 VPN 条目和下一跃点 10.200.202.2 的标签299888存在于 mpls.0 路由表中。
验证路由器 R3 上是否启用了出口对等流量工程
目的
验证是否在路由器 R3 上配置了出口对等流量工程。
操作
user@R3> show route protocol arp detail match-prefix 10.200.202.2 inet.0: 263 destinations, 514 routes (262 active, 0 holddown, 1 hidden) inet.3: 10 destinations, 10 routes (10 active, 0 holddown, 0 hidden) 10.200.201.2/32 (1 entry, 1 announced) *ARP Preference: 170 Next hop type: Router Address: 0xecf91e0 Next-hop reference count: 5Next hop: 10.200.202.2
via ge-2/2/8.0, selected Label operation: Pop Load balance label: None; Session Id: 0x0 State: <Active Int Ext> Local AS: 64496 Age: 3:52:52 Validation State: unverified Task:BgpEgressPeeringTE
Announcement bits (3): 2-Resolve tree 1 3-BGP_RT_Background 4-Resolve tree 2
意义
输出指示路由器 R3 上已启用 BGP 出口对等流量工程。
BGP 入口对等方的分段路由流量工程概述
此功能使 BGP 能够支持入口路由器流量工程的分段路由策略。控制器可以指定由多个路径组成的分段路由策略,以引导标记或 IP 流量。分段路由策略会将有序的分段列表添加到数据包的标头,以便进行流量引导。BGP 将分段路由策略的候选路由安装到路由表 bgp.inetcolor.0 或 bgp.inet6color.0 中。BGP 从特定分段路由流量工程策略的候选路由中选择一个路由,并将其安装在新的路由表 inetcolor.0 或 inet6color.0 中。此功能支持入口路由器转发表中静态配置和 BGP 安装的分段路由流量工程策略。
了解分段路由策略
在分段路由中,控制器允许核心网络中的入口节点通过显式路径引导流量,同时消除中间节点中显式路径的状态。与分段路由策略关联的分段的有序列表将添加到数据包的标头中。这些分段列表或分段标识符 (SID) 列表表示网络中的路径,它们是从各种源获知的多个候选路径中选择的最佳候选路径。段的有序列表被编码为标签堆栈。此功能允许根据网络或客户要求将数据包引导至特定路径。可以将流量标记为 IP 流量,并通过标签交换或基于目标的查找将其引导至这些分段路由流量工程路径。您可以在入口路由器上配置静态策略,以便在与控制器的链路出现故障时引导流量。静态分段路由策略有助于确保在控制器关闭或无法访问时进行流量引导。
BGP 在从分段路由策略选择路由中的作用
当 BGP 从控制器收到分段路由流量工程后续地址族标识符 (SAFI) 的更新时,BGP 会对这些更新执行一些基本检查和验证。不是 MPLS 标签的分段被视为无效。如果更新有效,则 BGP 会在路由表 bgp.inetcolor.0 和 bgp.inet6color.0 中安装分段路由流量工程策略,这些策略随后将安装在路由表 inetcolor.0 或 inet6color.0 中。这些路由表使用 、 endpoint address和color等属性distinguisher作为键。
从 Junos OS 20.2R1 版开始,Junos OS 支持基于控制器的 BGP-SRTE 路由作为分段路由流量工程 (SPRING-TE) 路由进行安装。BGP 在路由表 bgp.inetcolor.0 和 bgp.inet6color.0 中安装分段路由流量工程策略,随后由 SPRING-TE 将这些策略安装在路由表 inetcolor.0 或 inet6color.0 中。
策略操作 color: color-mode:color-value
在层次结构级别进行 [edit policy-options community name members]
配置,以便在从 inet-单播和 inet6-单播地址族导出前缀时附加颜色社区。
要为地址族启用 BGP IPv4 分段路由流量工程功能,请在层次结构级别包含该 segment-routing-te
语句 [edit protocols bgp family inet]
。
要启用 BGP,请为地址族提供分段路由流量工程功能,请在层次结构级别包含 segment-routing-te
语句 [edit protocols bgp family inet6]
。
从版本 18.3R1 开始,Junos OS 支持在配置了分段路由流量工程策略的网络中收集入口 IP 和中转 MPLS 流量的流量统计信息。要启用流量统计信息的收集,请在层次结构级别包括telemetry
[edit protocols source-packet-routing]
语句。
静态配置的分段路由策略
可以在入口路由器上配置静态策略,以便在与控制器的链路出现故障时允许流量路由。在[edit protocols source-packet-routing]
层次结构级别进行配置sr-preference
,以选择静态配置的分段路由流量工程策略转发条目,而不是 BGP 信号分段路由流量工程转发条目。分段标识符标签堆栈的顶部标签与内部网关协议 (IGP) 顶部标签交换以进行解析。
静态分段路由流量工程策略可以包含多个带或不带加权 ECMP 的路径。如果 IGP 配置配置了加权 ECMP,则转发路径将提供分层加权等价多路径 (ECMP)。但是,如果未配置加权 ECMP,则会对所有分段路由流量工程路径应用相等的平衡。
支持和不支持的功能
Junos OS 通过 BGP 分段路由流量工程支持以下功能:
对于 PTX 系列,具有增强机箱模式的 FPC-PTX-P1-A 支持此功能。
加权 ECMP 和分层加权 ECMP。
分段路由流量工程策略中的路径支持 MPLS 快速重新路由 (FRR)。当可用于分段路由流量工程策略路径时,与顶部标签对应的 IGP 备份路径将安装到路由表中。
以下限制适用于 BGP 分段路由流量工程:
仅主实例支持 BGP 和静态分段路由流量工程策略。
使用静态策略显式配置或通过 BGP 获知的分段路由流量工程路径仅限于仅代表绝对 MPLS 标签的分段标识符列表。
静态分段路由流量工程策略最多支持 128 个分段列表。
路由实例中的对等方不支持 BGP 分段路由流量工程 SAFI。
BGP 分段路由流量工程网络层可达性信息 (NLRI) 不能使用路由信息库 (RIB) 组(RIB 也称为路由表)导入到其他路由表。
通过分段路由策略的流量不支持流量统计信息。
不支持处理生存时间 (TTL) MPLS 标签分段标识符。
不支持不间断活动路由。
服务等级 (CoS) 策略在顶部标签上工作。
仅支持非 VPN CoS 重写 CLI 命令;例如,支持顶部标签的 EXP 重写。
对于入口数据包,最多可以解析 8 个标签,并且在负载平衡哈希计算中使用第 2 层或第 3 层 MPLS 有效负载字段。如果入口数据包中的标签深度超过 8 个标签,则不会解析 MPLS 有效负载,并且不会在负载平衡哈希计算中使用第 2 层和第 3 层 MPLS 有效负载字段。
最大标签堆栈深度支持为 5。您必须进行配置
maximum-labels
以限制分段路由流量工程策略的标签深度。如果未配置,则maximum-labels
应用有意义的默认值,将最大标签深度限制为 5。必须在分段路由流量工程 LSP 配置中指定颜色属性。因此,入口路由将下载到 inetcolor{6}.0 表中。
当存在多个具有相同
Endpoint, color
优先级但存在不同绑定分段标识符的静态分段路由流量工程策略时,表中将安装mpls.0
与较小绑定分段标识符对应的路由。不支持混合分段标识符:分段路由流量工程分段列表中的分段标识符必须是 IPv4 或 IPv6。
您必须在一个接口上显式配置 MPLS 最大标签,以容纳五个以上的标签;否则,超过五个标签可能会导致丢包。
下面列出了 表 1受支持参数的默认限制:
表 1: 分段路由流量工程支持的参数 参数
限制
支持的最大标签数
5
分段路由流量工程策略中的最大路径数
8
BGP 分段路由流量工程策略的数量
32000
静态分段路由流量工程策略的数量
32000
另请参阅
在 BGP 网络中使用分段路由配置入口流量工程
从 Junos OS 17.4R1 版开始,BGP 发言人支持基于分段路由策略的流量引导。控制器可以指定由多个路径组成的分段路由策略,以引导标记或 IP 流量。此功能使 BGP 能够支持入口路由器流量工程的分段路由策略。分段路由策略会将有序的分段列表添加到数据包的标头,以便进行流量引导。可以在入口路由器上配置静态策略,以便在与控制器的链路出现故障时允许流量路由。
带有 FPC-PTX-P1-A 的 PTX 系列支持此功能。对于具有多个 FPC 的设备,必须在机箱上配置增强模式。
在开始配置 BGP 以从控制器接收分段路由流量工程策略之前,请执行以下操作:
配置设备接口。
配置 OSPF 或任何其他 IGP 协议。
配置 MPLS 和分段路由标签。
配置 BGP。
在控制器和所有其他路由器上配置分段路由。
要为 BGP 分段路由配置流量工程,请执行以下操作:
另请参阅
为标记为单播的 BGP 启用流量统计信息收集
从 Junos OS 18.1R1 版开始,您可以在配置了分段路由的网络的入口路由器上为 BGP 标记的单播流量启用流量统计信息收集。流量统计信息是根据标签堆栈收集的。例如,如果有两个路由具有相同的标签堆栈但不同的下一跃点,则会聚合这些路由的流量统计信息,因为标签堆栈相同。可以根据 BGP 路由更新中收到的标签堆栈定期收集流量统计信息并将其保存到指定文件中。默认情况量统计信息收集处于禁用状态。启用流量统计信息收集会触发 BGP 导入策略。仅 IPv4 和 IPv6 地址族支持流量统计信息收集。
在开始配置 BGP 以收集流量统计信息之前,请执行以下操作:
配置设备接口。
配置 OSPF 或任何其他 IGP 协议。
配置 MPLS 和 LDP。
配置 BGP。
在控制器和所有其他路由器上配置分段路由。
在配置了分段路由的网络中,系统会为每个节点和链路分配一个分段标识符 (SID),该标识符通过 IGP 或 BGP 播发。在 MPLS 网络中,系统会为每个分段分配一个唯一的分段标签,用作该分段的 SID。每个转发路径都表示为分段路由标签交换路径 (LSP)。分段路由 LSP 在入口处用一堆 SID 标签表示。入口路由器可以强制使用这些标签来路由流量。借助标记为单播的 BGP,控制器可以对入口路由器进行编程,以引导流量并使用标签堆栈通告前缀。
要为标记为入口处单播的 BGP 启用流量统计信息收集,请执行以下操作:
另请参阅
了解 BGP 中 SRv6 网络编程和基于 SRv6 的第 3 层服务
- SRv6 网络编程的优势
- BGP 网络中的 SRv6 网络编程
- SRv6 核心上的第 3 层 VPN 服务
- 向 BGP 对等方播发第 3 层 VPN 服务
- BGP 中 SRv6 网络编程支持和不支持的功能
SRv6 网络编程的优势
-
BGP 利用设备的分段路由功能来设置第 3 层 VPN 隧道。IPv4 数据包可以通过 SRv6 入口节点传输,即使中转路由器不支持 SRv6。这样就无需在 IPv6 网络中的所有节点上部署分段路由。
-
网络编程完全依靠 IPv6 报头和报头扩展来传输数据包,无需 MPLS 等协议。这可确保无缝部署,而无需对核心 IPv6 网络进行任何重大的硬件或软件升级。
-
Junos OS 支持单个分段标识符 (SID) 上的所有功能行为,并且可以在插入模式和封装模式下进行互操作。这允许单个设备同时扮演提供商 (P) 路由器和提供商边缘 (PE) 路由器角色。
BGP 网络中的 SRv6 网络编程
网络编程是网络将网络程序编码为插入 IPv6 数据包标头的单个指令的能力。分段路由标头 (SRH) 是一种 IPv6 路由扩展标头,其中包含编码为 SRv6 SID 的分段列表。SRv6 SID 由定位器(IPv6 地址)和为 SRv6 网络中每个支持 SRv6 的节点定义特定任务的函数组成。SRv6 网络编程消除了对 MPLS 的需求,并提供了利用分段路由的灵活性。
确保使用唯一的 SID,BGP 使用该 SID 分配 SRv6 SID。
要通过 SRv6 核心配置 IPv4 传输,请在层次结构级别包含 end-dt4-sid sid
语句 [edit protocols bgp source-packet-routing srv6 locator name]
。
要通过 SRv6 核心配置 IPv6 传输,请在层次结构级别包含end-dt6-sid sid
[edit routing protocols bgp source-packet-routing srv6 locator name]
语句。
要通过 SRv6 核心配置 IPv4 和 IPv6 传输,请在[edit routing protocols bgp source-packet-routing srv6 locator name]
层次结构级别包含语end-dt46-sid sid
句。end-dt4-sid 语句表示具有解封装和 IPv4 表查找功能的端点 SID。end dt6-sid 语句是具有解封装和 IPv6 表查找功能的端点。end-dt46-sid 语句是具有解封装和特定 IP 表查找功能的端点。end-dt46 是 end.dt4 和 end.dt6 行为的变体。BGP 为 IPv4 和 IPv6 第 3 层 VPN 服务 SID 分配这些值。
SRv6 核心上的第 3 层 VPN 服务

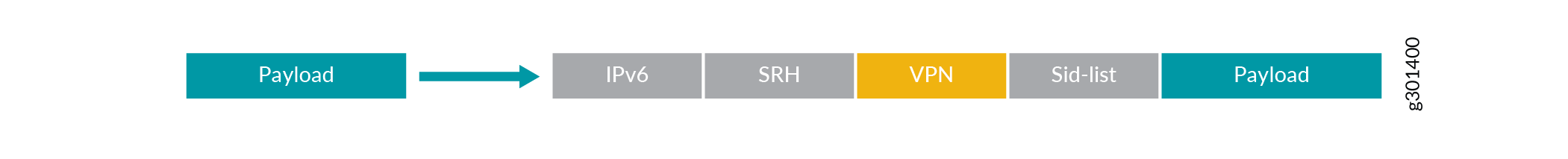

连接到出口 PE 时,入口 PE 将有效负载封装在外部 IPv6 标头中,其中目标地址是与相关 BGP 路由更新关联的 SRv6 服务 SID。出口 PE 将下一跃点设置为其 IPv6 地址之一,该地址也是分配 SRv6 服务 SID 的 SRv6 定位器。多个路由可以通过同一分段路由策略解析。

从 Junos OS 20.4R1 版开始,您可以通过 SRv6 核心配置基于 BGP 的第 3 层服务。您可以使用 BGP 作为控制平面,将 SRv6 作为数据平面来启用第 3 层叠加服务。SRv6 网络编程提供了利用分段路由的灵活性,无需部署 MPLS。此类网络仅依靠 IPv6 报头和报头扩展来传输数据。
确保 和 end-dt4-sid sid
end-dt6-sid sid
是分段列表中的最后一个 SID,或者是没有 SRH 标头的数据包的目标地址。
要通过 SRv6 核心配置 IPv4 VPN 服务,请在层次结构级别包含 end-dt4-sid
该语句 [edit routing-instances instance-name protocols bgp source-packet-routing srv6 locator name]
。
结束 dt46 SID 必须是分段路由策略中的最后一个分段,并且 SID 实例必须与 IPv4 FIB 表和 IPv6 FIB 表相关联。
向 BGP 对等方播发第 3 层 VPN 服务
BGP 将特定服务的前缀从出口 PE 设备播发到入口 PE 节点的可访问性。PE 设备之间交换的 BGP 消息携带 SRv6 服务 SID,BGP 使用这些 SID 互连 PE 设备以形成 VPN 会话。对于 BGP 使用每 VRF SID 分配的第 3 层 VPN 服务,将在多个网络层可访问性信息 (NLRI) 地址族之间共享相同的 SID。
要在出口节点上向 BGP 对等方播发 SRv6 服务,请在层次结构级别包含 advertise-srv6-service
该语句 [edit protocols bgp family inet6 unicast]
。
支持基于 SRv6 的第 3 层服务的出口 PE 设备播发叠加服务前缀以及服务 SID。BGP 入口节点接收这些通告,并将前缀添加到相应的虚拟路由和转发 (VRF) 表中。
要在入口节点接受 SRv6 服务,请在层次结构级别包含 accept-srv6-service
语句 [edit protocols bgp family inet6 unicast]
。
BGP 中 SRv6 网络编程支持和不支持的功能
Junos OS 通过 BGP 中的 SRv6 网络编程支持以下功能:
-
入口设备在缩减模式下支持 7 个 SID,包括 VPN SID
-
出口设备支持 7 个 SID,包括 VPN SID
-
具有解封装和特定 IP 表查找功能的终结点 (End.DT46 SID)
Junos OS 不支持将以下功能与 BGP 中的 SRv6 网络编程结合使用:
-
SRv6 隧道中的分段和重组
-
VPN 选项 B 和 C
-
检测重复的 SID
另请参阅
示例:在 BGP 网络中通过 SRv6 配置第 3 层服务
此示例说明如何在 BGP 网络中配置 SRv6 网络编程和第 3 层 VPN 服务。SRv6 网络编程提供了利用分段路由的灵活性,无需部署 MPLS。此功能对于网络主要为 IPv6 且尚未部署 MPLS 的服务提供商非常有用。
要求
此示例使用以下硬件和软件组件:
5 个带有 MPC7E、MPC8E 或 MPC9E 线卡的 MX 系列路由器
Junos OS 20.4R1 或更高版本
概述
从 Junos OS 20.4R1 版开始,您可以通过 SRv6 核心网络配置基于 BGP 的第 3 层服务。使用 SRv6 网络编程,网络仅依靠 IPv6 报头和报头扩展来传输数据。您可以使用 BGP 作为控制平面,将 SRv6 作为数据平面来启用第 3 层叠加服务。
拓扑学

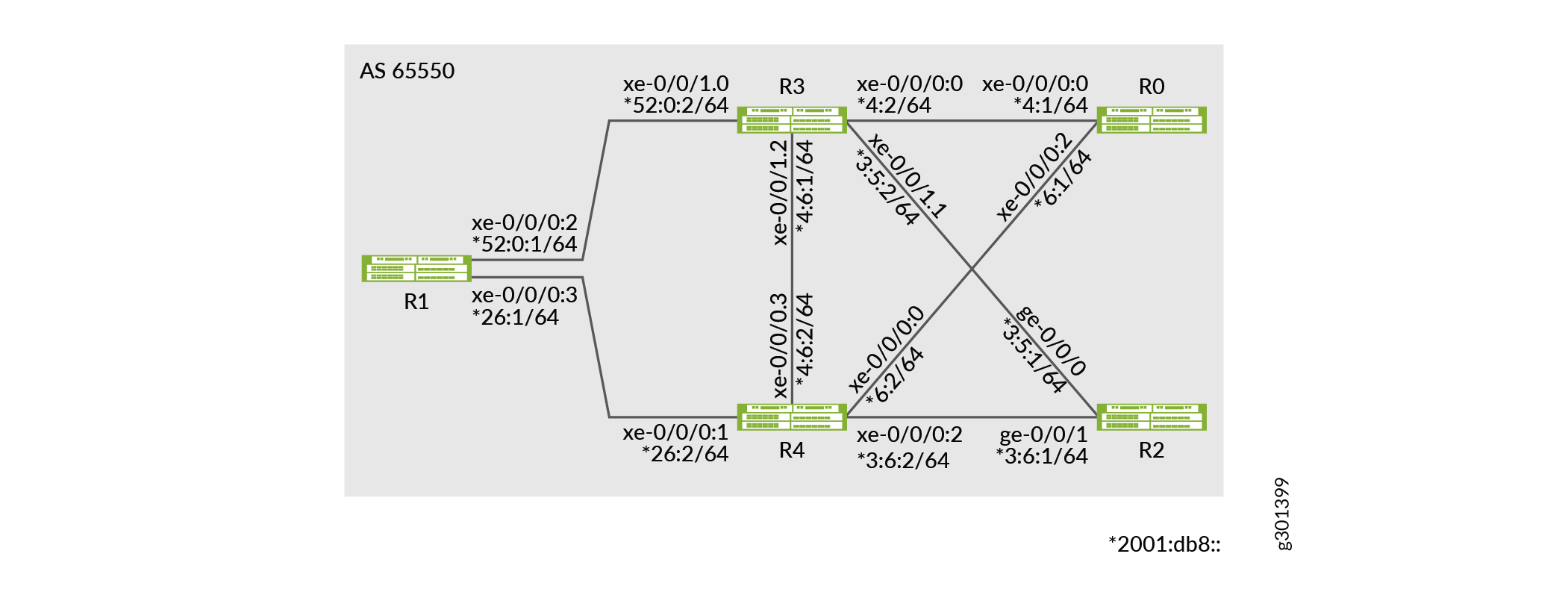

在 中 图 3,路由器 R0 是入口路由器,路由器 R1 和 R2 是支持仅支持 IPv4 的客户边缘设备的出口路由器。路由器 R3 和 R4 构成仅支持 IPv6 的提供商核心网络。所有路由器都属于同一个自治系统。IS-IS 是内部网关协议,配置为支持 IPv6 核心路由器 R3 和 R4 中的 SRv6。在此示例中,BGP 在路由器 R0、R1 和 R2 上配置。路由器 R0 配置为具有到路由器 R1 和路由器 R2 的 IBGP 对等会话的 IPv6 路由反射器。出口路由器 R1 将 L3VPN SID 播发至入口路由器 R0,后者接受并更新 VRF 表。

R1 将 3011::1 配置为终端 sid,所有 BGP 路由都使用 3011::1 播发作为路由器 R0 的下一跃点。路由器 R0 有两条通向 R1 的路径,一条是通过 R3 的主路径,另一条是通过 R4 的备份路径。在路由器 R0 中,主路径使用默认指标,备份路径配置指标 50。以下是从路由器 R1 播发到 R0 的一些路由:
IPv4 | 21.0.0.0 |
IPv6 | 2001:21:: |
IPv4 VPN | 31.0.0.0 |
IPv6 VPN | 2001:31:: |
配置
CLI 快速配置
要快速配置此示例,请复制以下命令,将其粘贴到文本文件中,删除所有换行符,更改与您的网络配置匹配所需的任何详细信息,将命令复制并粘贴到层次结构级别的 CLI [edit]
中,然后从配置模式进入提交。
路由器 R0
set chassis network-services enhanced-ip set interfaces xe-0/0/0:0 unit 0 family inet address 1.4.1.1/30 set interfaces xe-0/0/0:0 unit 0 family iso set interfaces xe-0/0/0:0 unit 0 family inet6 address 2001:db8::4:1/64 set interfaces xe-0/0/0:1 unit 0 family inet address 1.5.1.1/30 set interfaces xe-0/0/0:1 unit 0 family iso set interfaces xe-0/0/0:1 unit 0 family inet6 address 2001:1:4:2::1/126 set interfaces xe-0/0/0:2 unit 0 family inet address 1.6.1.1/30 set interfaces xe-0/0/0:2 unit 0 family iso set interfaces xe-0/0/0:2 unit 0 family inet6 address 2001:db8::6:1/64 set interfaces lo0 unit 0 family inet6 address 2001:db8:1:255::0/128 set policy-options policy-statement adv_global term v4 from route-filter 20.0.0.0/8 orlonger set policy-options policy-statement adv_global term v4 then next-hop self set policy-options policy-statement adv_global term v4 then accept set policy-options policy-statement adv_global term v6 from route-filter 2001:20::/64 orlonger set policy-options policy-statement adv_global term v6 then next-hop self set policy-options policy-statement adv_global term v6 then accept set policy-options policy-statement pplb then load-balance per-packet set policy-options community vpn1-target members target:100:1 set policy-options community vpn2-target members target:100:2 set routing-instances vpn1 protocols bgp group to-TG-vpn1-v4 type external set routing-instances vpn1 protocols bgp group to-TG-vpn1-v4 local-address 11.1.1.5 set routing-instances vpn1 protocols bgp group to-TG-vpn1-v4 family inet unicast set routing-instances vpn1 protocols bgp group to-TG-vpn1-v4 family inet6 unicast set routing-instances vpn1 protocols bgp group to-TG-vpn1-v4 peer-as 1002 set routing-instances vpn1 protocols bgp group to-TG-vpn1-v4 neighbor 11.1.1.6 set routing-instances vpn1 protocols bgp group to-TG-vpn1-v6 type external set routing-instances vpn1 protocols bgp group to-TG-vpn1-v6 local-address 2001:11:1:1::5 set routing-instances vpn1 protocols bgp group to-TG-vpn1-v6 family inet6 unicast set routing-instances vpn1 protocols bgp group to-TG-vpn1-v6 peer-as 1002 set routing-instances vpn1 protocols bgp group to-TG-vpn1-v6 neighbor 2001:11:1:1::6 set routing-instances vpn1 protocols bgp source-packet-routing srv6 locator loc1 end-dt4-sid 3001::4 set routing-instances vpn1 protocols bgp source-packet-routing srv6 locator loc1 end-dt6-sid 3001::5 set routing-instances vpn1 instance-type vrf set routing-instances vpn1 interface xe-0/0/0:3.1 set routing-instances vpn1 route-distinguisher 100:1 set routing-instances vpn1 vrf-target target:100:1 set routing-options source-packet-routing srv6 locator loc1 3001::/64 set routing-options source-packet-routing srv6 no-reduced-srh set routing-options router-id 128.53.38.52 set routing-options autonomous-system 100 set routing-options forwarding-table export pplb set protocols bgp group to-PE-all type internal set protocols bgp group to-PE-all local-address abcd::128:53:38:52 set protocols bgp group to-PE-all family inet unicast extended-nexthop set protocols bgp group to-PE-all family inet unicast advertise-srv6-service set protocols bgp group to-PE-all family inet unicast accept-srv6-service set protocols bgp group to-PE-all family inet-vpn unicast extended-nexthop set protocols bgp group to-PE-all family inet-vpn unicast advertise-srv6-service set protocols bgp group to-PE-all family inet-vpn unicast accept-srv6-service set protocols bgp group to-PE-all family inet6 unicast advertise-srv6-service set protocols bgp group to-PE-all family inet6 unicast accept-srv6-service set protocols bgp group to-PE-all family inet6-vpn unicast advertise-srv6-service set protocols bgp group to-PE-all family inet6-vpn unicast accept-srv6-service set protocols bgp group to-PE-all export adv_global set protocols bgp group to-PE-all cluster 128.53.38.52 set protocols bgp group to-PE-all neighbor abcd::128:53:35:39 set protocols bgp group to-PE-all neighbor abcd::128:53:35:35 set protocols bgp group to-TG-global-v4 type external set protocols bgp group to-TG-global-v4 local-address 11.1.1.1 set protocols bgp group to-TG-global-v4 family inet unicast set protocols bgp group to-TG-global-v4 family inet6 unicast set protocols bgp group to-TG-global-v4 peer-as 1001 set protocols bgp group to-TG-global-v4 neighbor 11.1.1.2 set protocols bgp group to-TG-global-v6 type external set protocols bgp group to-TG-global-v6 local-address 2001:11:1:1::1 set protocols bgp group to-TG-global-v6 family inet6 unicast set protocols bgp group to-TG-global-v6 peer-as 1001 set protocols bgp group to-TG-global-v6 neighbor 2001:11:1:1::2 set protocols bgp source-packet-routing srv6 locator loc1 end-dt4-sid 3001::2 set protocols bgp source-packet-routing srv6 locator loc1 end-dt6-sid 3001::3 set protocols isis interface all set protocols isis interface fxp0.0 disable set protocols isis source-packet-routing srv6 locator loc1 end-sid 3001::1 flavor usd set protocols isis level 1 disable
路由器 R1
set chassis network-services enhanced-ip set interfaces xe-0/0/0:2 unit 0 family inet address 2.5.1.1/30 set interfaces xe-0/0/0:2 unit 0 family iso set interfaces xe-0/0/0:2 unit 0 family inet6 address 2001:db8::52:0:1/64 set interfaces xe-0/0/0:3 unit 0 family inet address 2.6.1.1/30 set interfaces xe-0/0/0:3 unit 0 family iso set interfaces xe-0/0/0:3 unit 0 family inet6 address 2001:db8::26:1/64 set policy-options policy-statement adv_global term v4 from route-filter 21.0.0.0/8 orlonger set policy-options policy-statement adv_global term v4 from route-filter 12.1.1.1/30 orlonger set policy-options policy-statement adv_global term v4 then next-hop 3011::1 set policy-options policy-statement adv_global term v4 then accept set policy-options policy-statement adv_global term v6 from route-filter 2001:21::/64 orlonger set policy-options policy-statement adv_global term v6 from route-filter 2001:12:1:1::1/126 orlonger set policy-options policy-statement adv_global term v6 then next-hop 3011::1 set policy-options policy-statement adv_global term v6 then accept set policy-options policy-statement adv_vpn1 term v4 from route-filter 31.0.0.0/8 orlonger set policy-options policy-statement adv_vpn1 term v4 from route-filter 12.1.1.5/30 orlonger set policy-options policy-statement adv_vpn1 term v4 then community set vpn1-target set policy-options policy-statement adv_vpn1 term v4 then next-hop 3011::1 set policy-options policy-statement adv_vpn1 term v4 then accept set policy-options policy-statement adv_vpn1 term v6 from route-filter 2001:31::/64 orlonger set policy-options policy-statement adv_vpn1 term v6 from route-filter 2001:12:1:1::5/126 orlonger set policy-options policy-statement adv_vpn1 term v6 then community set vpn1-target set policy-options policy-statement adv_vpn1 term v6 then next-hop 3011::1 set policy-options policy-statement adv_vpn1 term v6 then accept set policy-options policy-statement pplb then load-balance per-packet set policy-options community vpn1-target members target:100:1 set policy-options community vpn2-target members target:100:2 set routing-instances vpn1 protocols bgp group to-TG-vpn1-v4 type external set routing-instances vpn1 protocols bgp group to-TG-vpn1-v4 local-address 12.1.1.5 set routing-instances vpn1 protocols bgp group to-TG-vpn1-v4 family inet unicast set routing-instances vpn1 protocols bgp group to-TG-vpn1-v4 family inet6 unicast set routing-instances vpn1 protocols bgp group to-TG-vpn1-v4 peer-as 1012 set routing-instances vpn1 protocols bgp group to-TG-vpn1-v4 neighbor 12.1.1.6 set routing-instances vpn1 protocols bgp group to-TG-vpn1-v6 type external set routing-instances vpn1 protocols bgp group to-TG-vpn1-v6 local-address 2001:12:1:1::5 set routing-instances vpn1 protocols bgp group to-TG-vpn1-v6 family inet6 unicast set routing-instances vpn1 protocols bgp group to-TG-vpn1-v6 peer-as 1012 set routing-instances vpn1 protocols bgp group to-TG-vpn1-v6 neighbor 2001:12:1:1::6 set routing-instances vpn1 protocols bgp source-packet-routing srv6 locator loc1 end-dt4-sid 3011::4 set routing-instances vpn1 protocols bgp source-packet-routing srv6 locator loc1 end-dt6-sid 3011::5 set routing-instances vpn1 instance-type vrf set routing-instances vpn1 interface xe-0/0/1:0.1 set routing-instances vpn1 route-distinguisher 100:1 set routing-instances vpn1 vrf-export adv_vpn1 set routing-instances vpn1 vrf-target target:100:1 set routing-options source-packet-routing srv6 locator loc1 3011::/64 set routing-options source-packet-routing srv6 no-reduced-srh set routing-options rib inet6.3 static route abcd::128:53:38:52/128 next-hop 3001::1 set routing-options rib inet6.3 static route abcd::128:53:38:52/128 resolve set routing-options rib inet6.0 static route abcd::128:53:38:52/128 next-hop 3001::1 set routing-options rib inet6.0 static route abcd::128:53:38:52/128 resolve set routing-options autonomous-system 100 set routing-options forwarding-table export pplb set protocols bgp group to-RR type internal set protocols bgp group to-RR local-address abcd::128:53:35:39 set protocols bgp group to-RR family inet unicast extended-nexthop set protocols bgp group to-RR family inet unicast advertise-srv6-service set protocols bgp group to-RR family inet unicast accept-srv6-service set protocols bgp group to-RR family inet-vpn unicast extended-nexthop set protocols bgp group to-RR family inet-vpn unicast advertise-srv6-service set protocols bgp group to-RR family inet-vpn unicast accept-srv6-service set protocols bgp group to-RR family inet6 unicast advertise-srv6-service set protocols bgp group to-RR family inet6 unicast accept-srv6-service set protocols bgp group to-RR family inet6-vpn unicast advertise-srv6-service set protocols bgp group to-RR family inet6-vpn unicast accept-srv6-service set protocols bgp group to-RR export adv_global set protocols bgp group to-RR neighbor abcd::128:53:38:52 set protocols bgp group to-TG-global-v4 type external set protocols bgp group to-TG-global-v4 local-address 12.1.1.1 set protocols bgp group to-TG-global-v4 family inet unicast set protocols bgp group to-TG-global-v4 family inet6 unicast set protocols bgp group to-TG-global-v4 peer-as 1011 set protocols bgp group to-TG-global-v4 neighbor 12.1.1.2 set protocols bgp group to-TG-global-v6 type external set protocols bgp group to-TG-global-v6 local-address 2001:12:1:1::1 set protocols bgp group to-TG-global-v6 family inet6 unicast set protocols bgp group to-TG-global-v6 peer-as 1011 set protocols bgp group to-TG-global-v6 neighbor 2001:12:1:1::2 set protocols bgp source-packet-routing srv6 locator loc1 end-dt4-sid 3011::2 set protocols bgp source-packet-routing srv6 locator loc1 end-dt6-sid 3011::3 set protocols isis interface all set protocols isis interface fxp0.0 disable set protocols isis source-packet-routing srv6 locator loc1 end-sid 3011::1 flavor usd set protocols isis level 1 disable
路由器 R2
set chassis network-services enhanced-ip set interfaces ge-0/0/0 unit 0 family inet address 3.5.1.1/30 set interfaces ge-0/0/0 unit 0 family iso set interfaces ge-0/0/0 unit 0 family inet6 address 2001:db8::3:5:1/64 set interfaces ge-0/0/1 unit 0 family inet address 3.6.1.1/30 set interfaces ge-0/0/1 unit 0 family iso set interfaces ge-0/0/1 unit 0 family inet6 address 2001:db8::3:6:1/64 set interfaces lo0 unit 0 family inet6 address 2001:db8:1:255::2/128 set policy-options policy-statement adv_global term v4 from route-filter 22.0.0.0/8 orlonger set policy-options policy-statement adv_global term v4 from route-filter 13.1.1.1/30 orlonger set policy-options policy-statement adv_global term v4 then next-hop 3021::1 set policy-options policy-statement adv_global term v4 then accept set policy-options policy-statement adv_global term v6 from route-filter 2001:22::/64 orlonger set policy-options policy-statement adv_global term v6 from route-filter 2001:13:1:1::1/126 orlonger set policy-options policy-statement adv_global term v6 then next-hop 3021::1 set policy-options policy-statement adv_global term v6 then accept set policy-options policy-statement adv_vpn1 term v4 from route-filter 32.0.0.0/8 orlonger set policy-options policy-statement adv_vpn1 term v4 from route-filter 13.1.1.5/30 orlonger set policy-options policy-statement adv_vpn1 term v4 then community set vpn1-target set policy-options policy-statement adv_vpn1 term v4 then next-hop 3021::1 set policy-options policy-statement adv_vpn1 term v4 then accept set policy-options policy-statement adv_vpn1 term v6 from route-filter 2001:32::/64 orlonger set policy-options policy-statement adv_vpn1 term v6 from route-filter 2001:13:1:1::5/126 orlonger set policy-options policy-statement adv_vpn1 term v6 then community set vpn1-target set policy-options policy-statement adv_vpn1 term v6 then next-hop 3021::1 set policy-options policy-statement adv_vpn1 term v6 then accept set policy-options policy-statement pplb then load-balance per-packet set policy-options community vpn1-target members target:100:1 set routing-instances vpn1 protocols bgp group to-TG-vpn1-v4 type external set routing-instances vpn1 protocols bgp group to-TG-vpn1-v4 local-address 13.1.1.5 set routing-instances vpn1 protocols bgp group to-TG-vpn1-v4 family inet unicast set routing-instances vpn1 protocols bgp group to-TG-vpn1-v4 family inet6 unicast set routing-instances vpn1 protocols bgp group to-TG-vpn1-v4 peer-as 1022 set routing-instances vpn1 protocols bgp group to-TG-vpn1-v4 neighbor 13.1.1.6 set routing-instances vpn1 protocols bgp group to-TG-vpn1-v6 type external set routing-instances vpn1 protocols bgp group to-TG-vpn1-v6 local-address 2001:13:1:1::5 set routing-instances vpn1 protocols bgp group to-TG-vpn1-v6 family inet6 unicast set routing-instances vpn1 protocols bgp group to-TG-vpn1-v6 peer-as 1022 set routing-instances vpn1 protocols bgp group to-TG-vpn1-v6 neighbor 2001:13:1:1::6 set routing-instances vpn1 protocols bgp source-packet-routing srv6 locator loc1 end-dt4-sid 3021::4 set routing-instances vpn1 protocols bgp source-packet-routing srv6 locator loc1 end-dt6-sid 3021::5 set routing-instances vpn1 instance-type vrf set routing-instances vpn1 interface ge-0/0/2.1 set routing-instances vpn1 route-distinguisher 100:1 set routing-instances vpn1 vrf-export adv_vpn1 set routing-instances vpn1 vrf-target target:100:1 set routing-options source-packet-routing srv6 locator loc1 3021::/64 set routing-options source-packet-routing srv6 no-reduced-srh set routing-options rib inet6.3 static route abcd::128:53:38:52/128 next-hop 3001::1 set routing-options rib inet6.3 static route abcd::128:53:38:52/128 resolve set routing-options rib inet6.0 static route abcd::128:53:38:52/128 next-hop 3001::1 set routing-options rib inet6.0 static route abcd::128:53:38:52/128 resolve set routing-options autonomous-system 100 set routing-options forwarding-table export pplb set protocols bgp group to-RR type internal set protocols bgp group to-RR local-address abcd::128:53:35:35 set protocols bgp group to-RR family inet unicast extended-nexthop set protocols bgp group to-RR family inet unicast advertise-srv6-service set protocols bgp group to-RR family inet unicast accept-srv6-service set protocols bgp group to-RR family inet-vpn unicast extended-nexthop set protocols bgp group to-RR family inet-vpn unicast advertise-srv6-service set protocols bgp group to-RR family inet-vpn unicast accept-srv6-service set protocols bgp group to-RR family inet6 unicast advertise-srv6-service set protocols bgp group to-RR family inet6 unicast accept-srv6-service set protocols bgp group to-RR family inet6-vpn unicast advertise-srv6-service set protocols bgp group to-RR family inet6-vpn unicast accept-srv6-service set protocols bgp group to-RR export adv_global set protocols bgp group to-RR neighbor abcd::128:53:38:52 set protocols bgp group to-TG-global-v4 type external set protocols bgp group to-TG-global-v4 local-address 13.1.1.1 set protocols bgp group to-TG-global-v4 family inet unicast set protocols bgp group to-TG-global-v4 family inet6 unicast set protocols bgp group to-TG-global-v4 peer-as 1021 set protocols bgp group to-TG-global-v4 neighbor 13.1.1.2 set protocols bgp group to-TG-global-v6 type external set protocols bgp group to-TG-global-v6 local-address 2001:13:1:1::1 set protocols bgp group to-TG-global-v6 family inet6 unicast set protocols bgp group to-TG-global-v6 peer-as 1021 set protocols bgp group to-TG-global-v6 neighbor 2001:13:1:1::2 set protocols bgp source-packet-routing srv6 locator loc1 end-dt4-sid 3021::2 set protocols bgp source-packet-routing srv6 locator loc1 end-dt6-sid 3021::3 set protocols isis interface all set protocols isis interface fxp0.0 disable set protocols isis source-packet-routing srv6 locator loc1 end-sid 3021::1 flavor usd set protocols isis level 1 disable
路由器 R3
set chassis network-services enhanced-ip set interfaces xe-0/0/0:0 unit 0 family inet address 1.4.1.2/30 set interfaces xe-0/0/0:0 unit 0 family iso set interfaces xe-0/0/0:0 unit 0 family inet6 address 2001:db8::4:2/64 set interfaces xe-0/0/1:0 unit 0 family inet address 2.5.1.2/30 set interfaces xe-0/0/1:0 unit 0 family iso set interfaces xe-0/0/1:0 unit 0 family inet6 address 2001:db8::52:0:2/64 set interfaces xe-0/0/1:1 unit 0 family inet address 3.5.1.2/30 set interfaces xe-0/0/1:1 unit 0 family iso set interfaces xe-0/0/1:1 unit 0 family inet6 address 2001:db8::3:5:2/64 set interfaces xe-0/0/1:2 unit 0 family inet address 4.6.1.1/30 set interfaces xe-0/0/1:2 unit 0 family iso set interfaces xe-0/0/1:2 unit 0 family inet6 address 2001:db8::4:6:1/64 set interfaces lo0 unit 0 family inet6 address 2001:db8:1:255::3/128 set routing-options autonomous-system 100 set protocols isis interface all set protocols isis interface fxp0.0 disable set protocols isis level 1 disable
路由器 R4
set chassis network-services enhanced-ip set interfaces xe-0/0/0:0 unit 0 family inet address 1.6.1.2/30 set interfaces xe-0/0/0:0 unit 0 family iso set interfaces xe-0/0/0:0 unit 0 family inet6 address 2001:db8::6:2/64 set interfaces xe-0/0/0:1 unit 0 family inet address 2.6.1.2/30 set interfaces xe-0/0/0:1 unit 0 family iso set interfaces xe-0/0/0:1 unit 0 family inet6 address 2001:db8::26:2/64 set interfaces xe-0/0/0:2 unit 0 family inet address 3.6.1.2/30 set interfaces xe-0/0/0:2 unit 0 family iso set interfaces xe-0/0/0:2 unit 0 family inet6 address 2001:db8::3:6:2/64 set interfaces xe-0/0/0:3 unit 0 family inet address 4.6.1.2/30 set interfaces xe-0/0/0:3 unit 0 family iso set interfaces xe-0/0/0:3 unit 0 family inet6 address 2001:db8::4:6:2/64 set interfaces lo0 unit 0 family inet6 address 2001:db8:1:255::4/128 set routing-options autonomous-system 100 set protocols isis interface all set protocols isis interface fxp0.0 disable set protocols isis level 1 disable
配置路由器 R0
分步过程
要使用第 3 层 VPN 服务配置 SRv6 网络编程,请在路由器 R0 上执行以下步骤:
配置设备接口以启用 IP 传输。
[edit] user@R0# set interfaces xe-0/0/0:0 unit 0 family inet address 1.4.1.1/30 user@R0# set interfaces xe-0/0/0:0 unit 0 family iso user@R0# set interfaces xe-0/0/0:0 unit 0 family inet6 address 2001:db8::4:1/64 user@R0# set interfaces xe-0/0/0:1 unit 0 family inet address 1.5.1.1/30 user@R0# set interfaces xe-0/0/0:1 unit 0 family iso user@R0# set interfaces xe-0/0/0:1 unit 0 family inet6 address 2001:1:4:2::1/126 user@R0# set interfaces xe-0/0/0:2 unit 0 family inet address 1.6.1.1/30 user@R0# set interfaces xe-0/0/0:2 unit 0 family iso user@R0# set interfaces xe-0/0/0:2 unit 0 family inet6 address 2001:db8::6:1/64
配置路由器 ID 和自治系统 (AS) 编号,以便在属于同一 AS 的一组路由设备中传播路由信息。
[edit] user@R0# set routing-options router-id 128.53.38.52 user@R0# set routing-options autonomous-system 100
全局启用 SRv6 和定位器地址以指示路由器的 SRv6 功能。SRv6 SID 是由定位器和函数组成的 IPv6 地址。路由协议播发定位器地址。
[edit] user@R0# set routing-options source-packet-routing srv6 locator loc1 3001::/64 user@R0# set routing-options source-packet-routing srv6 no-reduced-srh
为 IPv4 和 IPv6 流量配置外部路由实例 VPN1。为 VPN1 配置 BGP 协议,以便在提供商边缘设备之间启用对等互连和流量传输。
[edit] user@R0# set routing-instances vpn1 protocols bgp group to-TG-vpn1-v4 type external user@R0# set routing-instances vpn1 protocols bgp group to-TG-vpn1-v4 local-address 11.1.1.5 user@R0# set routing-instances vpn1 protocols bgp group to-TG-vpn1-v4 family inet unicast user@R0# set routing-instances vpn1 protocols bgp group to-TG-vpn1-v4 family inet6 unicast user@R0# set routing-instances vpn1 protocols bgp group to-TG-vpn1-v4 peer-as 1002 user@R0# set routing-instances vpn1 protocols bgp group to-TG-vpn1-v4 neighbor 11.1.1.6 user@R0# set routing-instances vpn1 protocols bgp group to-TG-vpn1-v6 type external user@R0# set routing-instances vpn1 protocols bgp group to-TG-vpn1-v6 local-address 2001:11:1:1::5 user@R0# set routing-instances vpn1 protocols bgp group to-TG-vpn1-v6 family inet6 unicast user@R0# set routing-instances vpn1 protocols bgp group to-TG-vpn1-v6 peer-as 1002 user@R0# set routing-instances vpn1 protocols bgp group to-TG-vpn1-v6 neighbor 2001:11:1:1::6
为参与路由实例的每个 PE 路由器配置 VPN 类型和唯一路由识别符。
[edit] user@R0# set routing-instances vpn1 instance-type vrf user@R0# set routing-instances vpn1 interface xe-0/0/0:3.1 user@R0# set routing-instances vpn1 route-distinguisher 100:1 user@R0# set routing-instances vpn1 vrf-target target:100:1
配置结束 dt4 和结束 dt6 SID 值以启用第 3 层 VPN 服务。
[edit] user@R0# set routing-instances vpn1 protocols bgp source-packet-routing srv6 locator loc1 end-dt4-sid 3001::4 user@R0# set routing-instances vpn1 protocols bgp source-packet-routing srv6 locator loc1 end-dt6-sid 3001::5
定义用于对数据包进行负载平衡的策略。
[edit] user@R0# set policy-options policy-statement pplb then load-balance per-packet user@R0# set policy-options community vpn1-target members target:100:1 user@R0# set policy-options community vpn2-target members target:100:2
应用按数据包策略以启用流量的负载平衡。
[edit] user@R0# set routing-options forwarding-table export pplb
定义一个策略adv_global以接受从 R1 通告的路由。
[edit] user@R0# set policy-options policy-statement adv_global term v4 from route-filter 20.0.0.0/8 orlonger user@R0# set policy-options policy-statement adv_global term v4 then next-hop self user@R0# set policy-options policy-statement adv_global term v4 then accept user@R0# set policy-options policy-statement adv_global term v6 from route-filter 2001:20::/64 orlonger user@R0# set policy-options policy-statement adv_global term v6 then next-hop self user@R0# set policy-options policy-statement adv_global term v6 then accept
在面向核心的接口上配置 BGP,以建立内部和外部对等会话。
[edit] user@R0# set protocols bgp group to-PE-all type internal user@R0# set protocols bgp group to-PE-all local-address abcd::128:53:38:52 user@R0# set protocols bgp group to-PE-all family inet unicast extended-nexthop user@R0# set protocols bgp group to-PE-all family inet unicast advertise-srv6-service user@R0# set protocols bgp group to-PE-all family inet unicast accept-srv6-service user@R0# set protocols bgp group to-PE-all family inet-vpn unicast extended-nexthop user@R0# set protocols bgp group to-PE-all export adv_global user@R0# set protocols bgp group to-PE-all cluster 128.53.38.52 user@R0# set protocols bgp group to-PE-all neighbor abcd::128:53:35:39 user@R0# set protocols bgp group to-PE-all neighbor abcd::128:53:35:35 user@R0# set protocols bgp group to-TG-global-v4 type external user@R0# set protocols bgp group to-TG-global-v4 local-address 11.1.1.1 user@R0# set protocols bgp group to-TG-global-v4 family inet unicast user@R0# set protocols bgp group to-TG-global-v4 family inet6 unicast user@R0# set protocols bgp group to-TG-global-v4 user@R0# set protocols bgp group to-TG-global-v4 neighbor 11.1.1.2 user@R0# set protocols bgp group to-TG-global-v6 type external user@R0# set protocols bgp group to-TG-global-v6 local-address 2001:11:1:1::1 user@R0# set protocols bgp group to-TG-global-v6 family inet6 unicast user@R0# set protocols bgp group to-TG-global-v6 peer-as 1001 user@R0# set protocols bgp group to-TG-global-v6 neighbor 2001:11:1:1::2
使设备能够向 BGP 对等方播发 SRv6 服务,并接受出口提供商边缘 (PE) 设备播发的路由。
[edit] user@R0# set protocols bgp group to-PE-all family inet-vpn unicast advertise-srv6-service user@R0# set protocols bgp group to-PE-all family inet-vpn unicast accept-srv6-service user@R0# set protocols bgp group to-PE-all family inet6 unicast advertise-srv6-service user@R0# set protocols bgp group to-PE-all family inet6 unicast accept-srv6-service user@R0# set protocols bgp group to-PE-all family inet6-vpn unicast advertise-srv6-service user@R0# set protocols bgp group to-PE-all family inet6-vpn unicast accept-srv6-service
启用 IS-IS 作为内部网关协议 (IGP),以便在核心提供商路由器之间路由流量。
[edit] user@R0# set protocols isis interface all user@R0# set protocols isis interface fxp0.0 disable user@R0# set protocols isis source-packet-routing srv6 locator loc1 end-sid 3001::1 flavor usd user@R0# set protocols isis level 1 disable
为前缀段配置 end-dt4 和 end-dt6 SID 值。end-dt4 是具有解封装和 IPv4 表查找功能的终结点 SID,end-dt6 是具有解封装和 IPv6 表查找功能的终结点。BGP 为 IPv4 和 IPv6 第 3 层 VPN 服务 SID 分配这些内容。
[edit] user@R0# set protocols bgp source-packet-routing srv6 locator loc1 end-dt4-sid 3001::2 user@R0# set protocols bgp source-packet-routing srv6 locator loc1 end-dt6-sid 3001::3
结果
在配置模式下,输入 show interfaces
、show protocols
、show policy-options
和 show routing-options
命令,以确认您的配置。如果输出未显示预期的配置,请重复此示例中的说明,以便进行更正。
[edit] user@R0# show interfaces xe-0/0/0:0 { unit 0 { family inet { address 1.4.1.1/30; } family iso; family inet6 { address 2001:db8::4:1/64; } } } xe-0/0/0:1 { unit 0 { family inet { address 1.5.1.1/30; } family iso; family inet6 { address 2001:1:4:2::1/126; } } } xe-0/0/0:2 { unit 0 { family inet { address 1.6.1.1/30; } family iso; family inet6 { address 2001:db8::6:1/64; } } }
[edit] user@R0# show protocols bgp { group to-PE-all { type internal; local-address abcd::128:53:38:52; family inet { unicast { extended-nexthop; advertise-srv6-service; accept-srv6-service; } } family inet-vpn { unicast { extended-nexthop; advertise-srv6-service; accept-srv6-service; } } family inet6 { unicast { advertise-srv6-service; accept-srv6-service; } } family inet6-vpn { unicast { advertise-srv6-service; accept-srv6-service; } } export adv_global; cluster 128.53.38.52; neighbor abcd::128:53:35:39; neighbor abcd::128:53:35:35; } group to-TG-global-v4 { type external; local-address 11.1.1.1; family inet { unicast; } family inet6 { unicast; } peer-as 1001; neighbor 11.1.1.2; } group to-TG-global-v6 { type external; local-address 2001:11:1:1::1; family inet6 { unicast; } peer-as 1001; neighbor 2001:11:1:1::2; } source-packet-routing { srv6 { locator loc1 { end-dt4-sid 3001::2; end-dt6-sid 3001::3; } } } } isis { interface all; interface fxp0.0 { disable; } source-packet-routing { srv6 { locator loc1 { end-sid 3001::1 { flavor { usd; } } } } } level 1 disable; }
[edit] user@R0# show policy-options policy-options { policy-statement adv_global { term v4 { from { route-filter 20.0.0.0/8 orlonger; } then { next-hop self; accept; } } term v6 { from { route-filter 2001:20::/64 orlonger; } then { next-hop self; accept; } } } policy-statement pplb { then { load-balance per-packet; } } community vpn1-target members target:100:1; community vpn2-target members target:100:2; }
[edit] user@R0# show routing-options routing-options { source-packet-routing { srv6 { locator loc1 3001::/64; no-reduced-srh; } } router-id 128.53.38.52; autonomous-system 100; forwarding-table { export pplb; } }
[edit] user@R0# show routing-instances routing-instances { vpn1 { protocols { bgp { group to-TG-vpn1-v4 { type external; local-address 11.1.1.5; family inet { unicast; } family inet6 { unicast; } peer-as 1002; neighbor 11.1.1.6; } group to-TG-vpn1-v6 { type external; local-address 2001:11:1:1::5; family inet6 { unicast; } peer-as 1002; neighbor 2001:11:1:1::6; } source-packet-routing { srv6 { locator loc1 { end-dt4-sid 3001::4; end-dt6-sid 3001::5; } } } } } instance-type vrf; interface xe-0/0/0:3.1; route-distinguisher 100:1; vrf-target target:100:1; } }
完成设备配置后,从配置模式输入 commit
。
验证
确认配置工作正常。
- 验证 IPv4 表中是否安装了播发的 IPv4 路由
- 验证 IPv4 表中是否安装了 SRv6 SID
- 验证 VPN 表中是否安装了 IPv6 VPN 路由
- 验证 VPN 表中是否安装了 IPv4 VPN 路由
验证 IPv4 表中是否安装了播发的 IPv4 路由
目的
验证入口路由器 R0 是否已从出口路由器 R1 获知到 IPv4 前缀 20.0.0.0 的路由。
操作
在操作模式下, show route 20.0.0.0 在路由器 R0 上运行命令。
user@R0> show route 20.0.0.0 inet.0: 59 destinations, 59 routes (59 active, 0 holddown, 0 hidden) + = Active Route, - = Last Active, * = Both 20.0.0.0/30 *[BGP/170] 09:15:25, localpref 100, from abcd::128:53:37:72 AS path: {65501} I, validation-state: unverified > to fe80::2e6b:f5ff:fe28:2bcb via ae0.0, SRV6-Tunnel, Dest: 3001::1 to fe80::2e6b:f5ff:fe28:2b04 via xe-0/0/0:2.0, SRV6-Tunnel, Dest: 3001::1 to fe80::2e6b:f5ff:fe73:1e01 via xe-0/0/0:3.0, SRV6-Tunnel, Dest: 3001::1
意义
输出确认 IPv4 前缀 20.0.0.0 已安装在 inet.0 表中。
验证 IPv4 表中是否安装了 SRv6 SID
目的
验证入口路由器 R0 是否已收到并接受来自出口路由器 R1 的 SRv6 end-dt4 SID 3001::2。
操作
在操作模式下, show route 20.0.0.0 extensive 在路由器 R0 上运行命令。
user@> show route 20.0.0.0 extensive inet.0: 59 destinations, 59 routes (59 active, 0 holddown, 0 hidden) 20.0.0.0/30 (1 entry, 1 announced) TSI: KRT in-kernel 20.0.0.0/30 -> {composite(716)} *BGP Preference: 170/-101 Next hop type: Indirect, Next hop index: 0 Address: 0xc5aa39c Next-hop reference count: 20 Source: abcd::128:53:37:72 Next hop type: List, Next hop index: 1048574 Next hop: ELNH Address 0xc5a9e88, selected Next hop type: Chain, Next hop index: 725 Address: 0xc5a9e88 Next-hop reference count: 1 Next hop: ELNH Address 0xc5a9aa0 SRV6-Tunnel: Reduced-SRH Encap-mode Src: abcd::128:53:35:39 Dest: 3001::1 Segment-list[0] 3001::1 Next hop type: Router, Next hop index: 700 Address: 0xc5a9aa0 Next-hop reference count: 4 Next hop: fe80::2e6b:f5ff:fe28:2bcb via ae0.0 Next hop: ELNH Address 0xc5a9eec Next hop type: Chain, Next hop index: 726 Address: 0xc5a9eec Next-hop reference count: 1 Next hop: ELNH Address 0xc5a9c30 SRV6-Tunnel: Reduced-SRH Encap-mode Src: abcd::128:53:35:39 Dest: 3001::1 Segment-list[0] 3001::1 Next hop type: Router, Next hop index: 702 Address: 0xc5a9c30 Next-hop reference count: 4 Next hop: fe80::2e6b:f5ff:fe28:2b04 via xe-0/0/0:2.0 Next hop: ELNH Address 0xc5aa0e0 Next hop type: Chain, Next hop index: 727 Address: 0xc5aa0e0 Next-hop reference count: 1 Next hop: ELNH Address 0xc5a9780 SRV6-Tunnel: Reduced-SRH Encap-mode Src: abcd::128:53:35:39 Dest: 3001::1 Segment-list[0] 3001::1 Next hop type: Router, Next hop index: 647 Address: 0xc5a9780 Next-hop reference count: 20 Next hop: fe80::2e6b:f5ff:fe73:1e01 via xe-0/0/0:3.0 Protocol next hop: abcd::128:53:37:72 Composite next hop: 0xbd4e7d0 716 INH Session ID: 0x151 Indirect next hop: 0xc762204 1048582 INH Session ID: 0x151 State: <Active int Ext> Local AS: 100 Peer AS: 100 Age: 9:13:44 Metric2: 20 Validation State: unverified ORR Generation-ID: 0 Task: BGP_100.abcd::128:53:37:72 Announcement bits (1): 0-KRT AS path: {65501} Accepted SRv6 SID: 3001::2 Localpref: 100 Router ID: 128.53.37.72 Composite next hops: 1 Protocol next hop: abcd::128:53:37:72 Metric: 20 Composite next hop: 0xbd4e7d0 716 INH Session ID: 0x151 Indirect next hop: 0xc762204 1048582 INH Session ID: 0x151 Indirect path forwarding next hops: 3 Next hop type: List Next hop: fe80::2e6b:f5ff:fe28:2bcb via ae0.0 Next hop: fe80::2e6b:f5ff:fe28:2b04 via xe-0/0/0:2.0 Next hop: fe80::2e6b:f5ff:fe73:1e01 via xe-0/0/0:3.0 abcd::128:53:37:72/128 Originating RIB: inet6.3 Metric: 20 Node path count: 1 Indirect next hops: 1 Protocol next hop: 3001::1 Metric: 20 Inode flags: 0x206 path flags: 0x0 Path fnh link: 0xc3bf4c0 path inh link: 0x0 Indirect next hop: 0xc76cd04 - INH Session ID: 0x0 Indirect path forwarding next hops: 3 Next hop type: List Next hop: fe80::2e6b:f5ff:fe28:2bcb via ae0.0 Next hop: fe80::2e6b:f5ff:fe28:2b04 via xe-0/0/0:2.0 Next hop: fe80::2e6b:f5ff:fe73:1e01 via xe-0/0/0:3.0 3001::1/128 Originating RIB: inet6.3 Metric: 20 Node path count: 1 Forwarding nexthops: 3 Next hop type: List Next hop: fe80::2e6b:f5ff:fe28:2bcb via ae0.0 Next hop: fe80::2e6b:f5ff:fe28:2b04 via xe-0/0/0:2.0 Next hop: fe80::2e6b:f5ff:fe73:1e01 via xe-0/0/0:3.0
意义
输出显示 SRv6 SID,并确认在路由器 R0 和 R1 之间建立了 SRv6 隧道。
验证 VPN 表中是否安装了 IPv6 VPN 路由
目的
验证入口路由器 R0 是否已从出口路由器 R1 获知到 VPN IPv6 前缀 2001::30::/126 的路由。
操作
在操作模式下, show route 2001:30:: 在路由器 R0 上运行命令。
user@R0> show route 2001:30:: vpn1.inet6.0: 36 destinations, 36 routes (36 active, 0 holddown, 0 hidden) + = Active Route, - = Last Active, * = Both 2001:30::/126 *[BGP/170] 09:15:40, localpref 100, from abcd::128:53:37:72 AS path: {65502} I, validation-state: unverified > to fe80::2e6b:f5ff:fe28:2bcb via ae0.0, SRV6-Tunnel, Dest: 3001::1 to fe80::2e6b:f5ff:fe28:2b04 via xe-0/0/0:2.0, SRV6-Tunnel, Dest: 3001::1 to fe80::2e6b:f5ff:fe73:1e01 via xe-0/0/0:3.0, SRV6-Tunnel, Dest: 3001::1
意义
输出确认前缀 2001:30::/126 的路由详细信息已安装在 vpn.inet6.0 表中。
验证 VPN 表中是否安装了 IPv4 VPN 路由
目的
验证入口路由器 R0 是否已从出口路由器 R1 获知到 VPN IPv4 前缀 30.0.0.0 的路由。
操作
在操作模式下, show route 30.0.0.0 在路由器 R0 上运行命令。
user@R0> show route 30.0.0.0 vpn1.inet.0: 34 destinations, 34 routes (34 active, 0 holddown, 0 hidden) + = Active Route, - = Last Active, * = Both 30.0.0.0/30 *[BGP/170] 09:15:29, localpref 100, from abcd::128:53:37:72 AS path: {65502} I, validation-state: unverified to fe80::2e6b:f5ff:fe28:2bcb via ae0.0, SRV6-Tunnel, Dest: 3001::1 to fe80::2e6b:f5ff:fe28:2b04 via xe-0/0/0:2.0, SRV6-Tunnel, Dest: 3001::1 > to fe80::2e6b:f5ff:fe73:1e01 via xe-0/0/0:3.0, SRV6-Tunnel, Dest: 3001::1
意义
输出确认 IPv4 前缀 30.0.0.0 已安装在 vpn.inet.0 表中。
了解 SRv6 隧道的 SR-TE 策略
- SRv6 TE 策略的优势
- SRv6 TE 策略概述
- 什么是分段路由扩展标头 (SRH)?
- 用于 SRv6 TE 的 TI-LFA
- SRv6 核心上的第 3 层 VPN 服务
- 向 BGP 对等方播发第 3 层 VPN 服务
- SR-TE 中 SRv6 网络编程支持和不支持的功能
SRv6 TE 策略的优势
- SRv6 TE 提供了利用分段路由的灵活性,无需部署 MPLS。此类网络仅依靠 IPv6 报头和报头扩展来传输数据。这对于网络主要为 IPv6 且尚未部署 MPLS 的服务提供商非常有用。
- 确保在核心 IPv6 网络中无缝部署,而无需对任何重大硬件或软件进行升级,从而增强可扩展性。
- 利用 IS-IS SRv6 SID 形成分段列表。因此,它利用 IS-IS SRv6 SID 的 TI-LFA 路径,并可以基于 IGP 形成备份路径。
- 利用 IS-IS 加权等价多路径 (ECMP),还可以在各个分段列表中拥有自己的 ECMP,以形成分层加权 ECMP,以执行精细级别的负载平衡。
SRv6 TE 策略概述
SR-TE 策略包含一个或多个静态配置或由不同隧道源(即 PCEP、BGP-SRTE、DTM)贡献的 SR-TE 隧道。从 Junos OS 21.3R1 版开始,Junos OS 支持具有静态配置 SR-TE 策略的 SRv6 数据平面。
在 SRv6 TE 策略中:
- IS-IS 配置将填充核心。
- SRv6 TE 隧道配置将填充传输。
- BGP 网络层可访问性信息 (NLRI) 将填充服务。
创建 SRv6 TE 数据平面后,您可以启用以 BGP 作为控制平面,SRv6 作为数据平面的第 3 层叠加服务。所需的有效负载可以是 IPv4 或 IPv6。

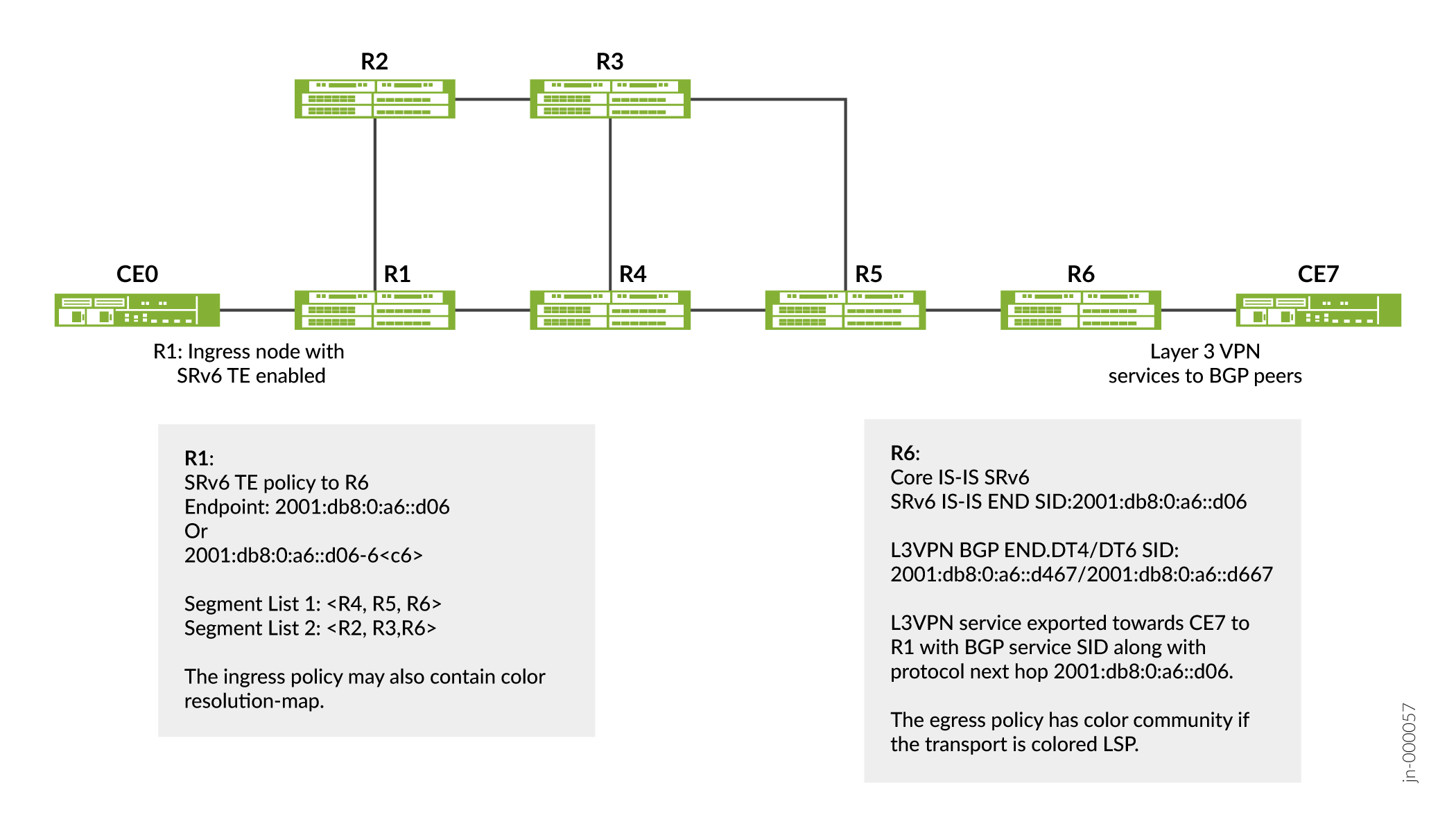

图 4 描述了一种 SRv6 TE 拓扑,其中 R1 是将 SRv6 TE 策略配置为 R6 的入口节点。R6 是配置了到 BGP 对等方的第 3 层 VPN 服务的出口节点。核心构成 IS-IS SRv6。出口路由器 R6 将 L3VPN SID 播发至入口路由器 R1,后者接受并更新 VRF 表。R6 配置为 2001:db8:0:a6::d 06 作为端 sid,L3VPN 服务导出到 CE7 到 R1,并将 2001:db8:0:a6::d 06 作为下一跃点。有两个区段列表:<R4、R5、R6> 和 <R2、R3、R6>。

什么是分段路由扩展标头 (SRH)?
分段标识符表示分段路由域中的特定分段。在 IPv6 网络中,使用的 SID 类型是 128 位 IPv6 地址,也称为 SRv6 分段或 SRv6 SID。SRv6 将这些 IPv6 地址堆叠起来,而不是分段路由扩展标头中的 MPLS 标签。分段路由扩展报头 (SRH) 是一种 IPv6 路由扩展报头。通常,SRH 包含编码为 SRv6 SID 的段列表。SRv6 SID 由以下部分组成:
-
Locator— 定位器是 SID 的第一部分,由代表特定 SRv6 节点地址的最有效位组成。定位器与提供到其父节点的路由的网络地址非常相似。 IS-IS 协议在
inet6.0
路由表中安装定位器路由。IS-IS 将分段路由到其父节点,该父节点随后执行在 SRv6 SID 的其他部分中定义的功能。您还可以指定与此定位器关联的算法。 -
Function- SID 的另一部分定义在定位器指定的节点上本地执行的函数。互联网草案draft-ietf-spring-srv6-network-programming-07draft, SRv6 Network Programming中已经定义了几个功能。但是,我们已经在 Junos OS 上实现了以下以 IS-IS 表示的功能。 IS-IS 在
inet6.0
路由表中安装这些函数 SID。-
End— 用于前缀 SID 的 SRv6 实例化的端点函数。它不允许解封装用于去除 SRH 的外部标头。因此,结束 SID 不能是 SID 列表的最后一个 SID,也不能是没有 SRH 的数据包的目标地址 (DA)(除非与 PSP、USP 或 USD 口味结合使用)。
-
End.X— 端点 X 函数是相邻 SID 的 SRv6 实例化。它是端点函数的一种变体,具有第 3 层交叉连接到第 3 层邻接阵列。
您可以指定结束 SID 行为,例如倒数第二个段弹出 (PSP)、最终段弹出 (USP) 或最终段解封装 (USD)。
-
PSP— 当最后一个 SID 写入目标地址时,带有 PSP 风格的 End 和 End.X 功能会弹出最顶层的 SRH。后续堆叠的 SRH 可能存在,但不会作为函数的一部分进行处理。
-
USP— 当下一个标头是 SRH 并且没有更多分段时,IS-IS 协议会弹出顶部的 SRH,查找更新的目标地址,并根据匹配表条目转发数据包。
-
USD— 当数据包中的下一个标头为 41 或为 SRH 并且没有更多分段时, IS-IS 会弹出外部 IPv6 标头及其扩展标头,查找暴露的内部 IP 目标地址并将数据包转发到匹配的表条目。
-
例如,您可以有一个 SRv6 SID,其中 2001::19:db8:AC05:FF01:FF01:是定位器,A000:B000:C000:A000 是函数:
定位 |
功能 |
2001::d b8:19:AC05:FF01:FF01 |
A000:B000:C000:A000 |
用于 SRv6 TE 的 TI-LFA
独立于拓扑的无环路备用 (TI-LFA) 可建立与收敛后路径对齐的快速重新路由 (FRR) 路径。支持 SRv6 的节点可将单个分段插入 IPv6 报头,或将多个分段插入 SRH。多个 SRH 会显著提高封装开销,有时可能超过实际的数据包有效负载。因此,默认情况下,Junos OS 支持具有降低 SRH 的 SRv6 TE 隧道封装。本地修复点 (PLR) 将 FRR 路径信息添加到包含 SRv6 SID 的 SRH。
TI-LFA 备份路径表示为 SRH 内的一组 SRv6 SID。在入口路由器上,IS-IS 将 SRH 封装在新的 IPv6 报头中。但是,在传输路由器上,IS-IS 按以下方式将 SRH 插入数据流量中:
-
Encap Mode— 在封装模式下,原始 IPv6 数据包作为 IPv6-in-IPv6 封装数据包的内部数据包进行封装和传输。外部 IPv6 数据包携带带有分段列表的 SRH。原始 IPv6 数据包在网络中原封不动地传输。默认情况下,Junos OS 支持在降低的 SRH 中进行 SRv6 隧道封装。但是,您可以选择以下隧道封装方法之一:
-
Reduced SRH (default)— 使用简化的 SRH 模式,如果因为只有一个 SID,所以没有添加 SRH,并且最后一个 SID 被复制到 IPV6 目标地址中。不能使用简化的 SRH 在 SRH 中保留整个 SID 列表。
-
Non-reduced SRH— 当您可能仍希望在 SRH 中保留整个 SID 列表时,可以配置非缩减 SRH 隧道封装模式。
-
由于静态配置的 SRv6 TE LSP 的核心网络由 IS-IS SRv6 组成,因此可以使用 SRv6 TE 分段来利用 IS-IS SRv6 TILFA。
SRv6 核心上的第 3 层 VPN 服务
连接到出口 PE 时,入口 PE 将有效负载封装在外部 IPv6 标头中,其中目标地址是与相关 BGP 路由更新关联的 SRv6 服务 SID。出口 PE 将下一跃点设置为其 IPv6 地址之一,该地址也是分配 SRv6 服务 SID 的 SRv6 定位器。多个路由可以通过同一分段路由策略解析。

从 Junos OS 20.4R1 版开始,您可以通过 SRv6 核心配置基于 BGP 的第 3 层服务。您可以使用 BGP 作为控制平面,将 SRv6 作为数据平面来启用第 3 层叠加服务。
向 BGP 对等方播发第 3 层 VPN 服务
BGP 将特定服务的前缀从出口 PE 设备播发到入口 PE 节点的可访问性。PE 设备之间交换的 BGP 消息携带 SRv6 服务 SID,BGP 使用这些 SID 互连 PE 设备以形成 VPN 会话。对于 BGP 使用每 VRF SID 分配的第 3 层 VPN 服务,将在多个网络层可访问性信息 (NLRI) 地址族之间共享相同的 SID。
支持基于 SRv6 的第 3 层服务的出口 PE 设备播发叠加服务前缀以及服务 SID。BGP 入口节点接收这些通告,并将前缀添加到相应的虚拟路由和转发 (VRF) 表中。
SR-TE 中 SRv6 网络编程支持和不支持的功能
SRv6 TE 目前支持:
-
IPv4 和 IPv6 有效负载。
-
入口路由器在缩减模式下最多 6 个 SID,在入口路由器在非缩减模式下最多 5 个 SID。
-
入口路由器上的封装模式。
-
preserve-nexthop-hierarchy
平台层解析程序下的配置,以便能够组合来自 SR-TE 和 IGP 路由的 SID。
SRv6 TE 当前不支持:
-
SRv6 策略的本地 CSPF 功能。
-
IPv4 着色的隧道端点。
-
sBFD 和遥测。
-
PCE 发起并委托了 SRv6 LSP。
-
使用 SRv6 SID 进行自动转换。
-
使用 SRv6 策略的 LDP 隧道。
-
逻辑系统。
-
SR-TE 隧道的 SR-TE 绑定 SID。
-
用于 SRTE SRv6 的 Ping 或 OAM。
-
通过 SRv6 TE 隧道的任何静态 IPv4 路由。
-
SRv6 TE 的插入模式。
-
适用于 SRv6 TE LSP 的 SRv6 灵活算法。
另请参阅
示例:为 SRv6 隧道配置静态 SR-TE 策略
概述
此示例说明如何为 SRv6 隧道配置静态 SR-TE 策略。此 SRv6 TE 策略对于网络主要为 IPv6 且尚未部署 MPLS 的服务提供商非常有用。此类网络仅依靠 IPv6 报头和报头扩展来传输数据。SRv6 网络编程提供了利用分段路由的灵活性,无需部署 MPLS。
拓扑学

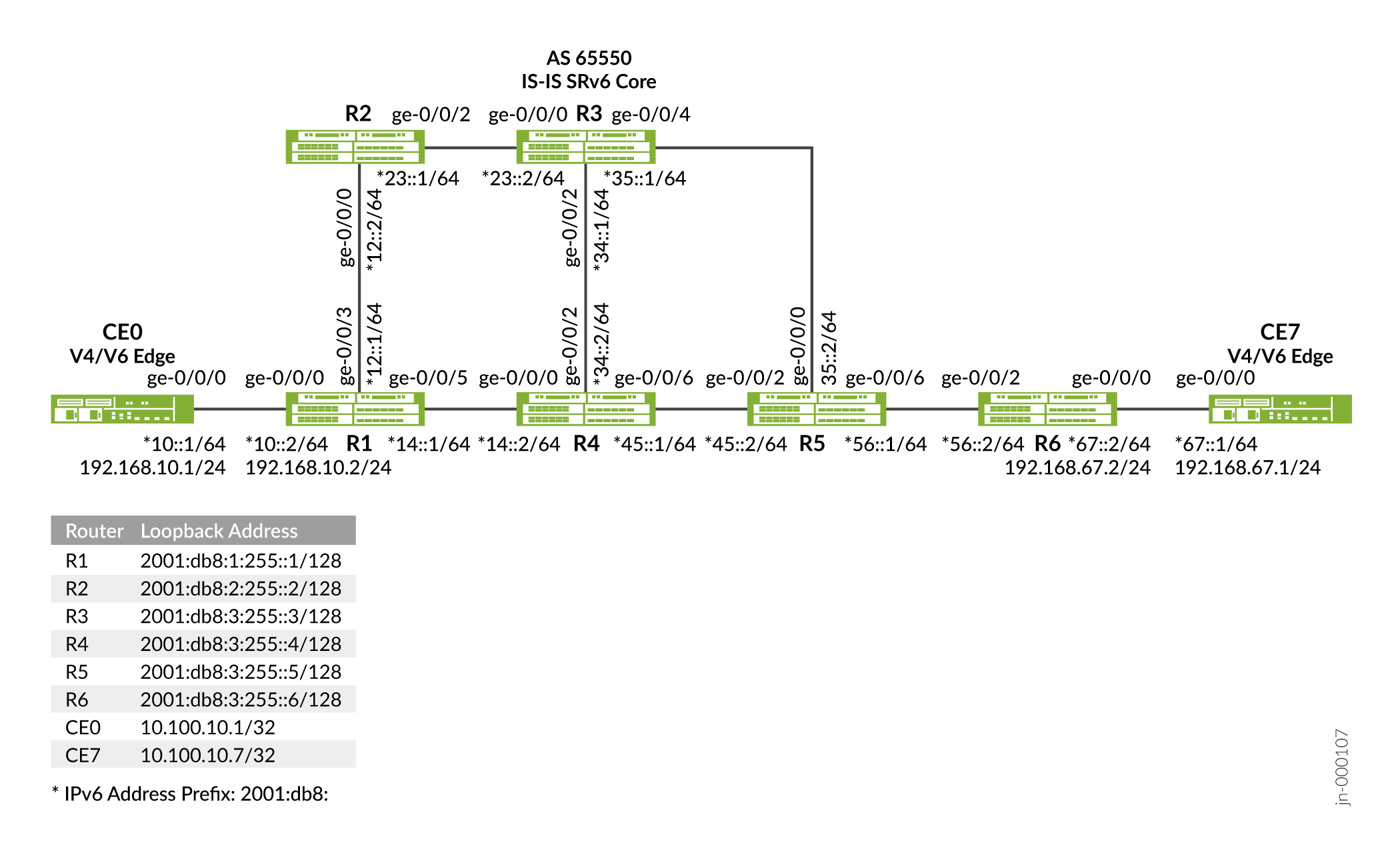

下图描述了一种 SRv6 TE 拓扑,其中设备 R1 和设备 R6 是支持 IPv4 或 IPv6 设备 CE1 和 CE2 的入口和出口路由器。设备 R2、R3、R4 和 R5 构成了仅支持 IPv6 的提供商核心网络。所有设备都属于同一个自治系统。IS-IS 是 IPv6 核心中的内部网关协议,配置为支持 SRv6。在此示例中,出口设备 R6 将 L3VPN SID 播发至入口设备 R1,后者接受并更新 VRF 表。设备 R6 配置为 2001:db8:0:a6::d 06 作为端 sid,L3VPN 服务导出到 CE7 到 R1,下一跃点为 2001:db8:0:a6::d 06。有两个区段列表:<R4、R5、R6> 和 <R2、R3、R6>。

要求
此示例使用以下硬件和软件组件:
-
六个 MX 系列路由器。
-
Junos OS 21.3R1 或更高版本。
配置
CLI 快速配置
要快速配置此示例,请复制以下命令,将其粘贴到文本文件中,删除所有换行符,更改任何必要的详细信息以匹配您的网络配置,然后将命令复制并粘贴到 [edit] 层次结构级别的 CLI 中,然后从配置模式进入提交。
设备 R1
set interfaces ge-0/0/0 unit 0 description R1_to_CE0 set interfaces ge-0/0/0 unit 0 family inet address 192.168.10.2/24 set interfaces ge-0/0/0 unit 0 family iso set interfaces ge-0/0/0 unit 0 family inet6 address 2001:db8:10::2/64 set interfaces ge-0/0/3 unit 0 description R1_to_R2 set interfaces ge-0/0/3 unit 0 family iso set interfaces ge-0/0/3 unit 0 family inet6 address 2001:db8:12::1/64 set interfaces ge-0/0/3 unit 0 description R1_to_R4 set interfaces ge-0/0/5 unit 0 family iso set interfaces ge-0/0/5 unit 0 family inet6 address 2001:db8:14::1/64 set interfaces lo0 unit 0 family iso address 49.0001.0001.0101.0100 set interfaces lo0 unit 0 family inet6 address 2001:db8:1:255::1/128 set policy-options policy-statement to_CE0_community_export term 0 then community add to_CE0_community set policy-options policy-statement to_CE0_community_export term 0 then next-hop 2001:db8:0:a1::d01 set policy-options policy-statement to_CE0_community_export term 0 then accept set policy-options policy-statement to_CE0_community_import term 0 from community to_CE0_community set policy-options policy-statement to_CE0_community_import term 0 then accept set policy-options policy-statement v4vpn1_res_map1 term 1 from protocol bgp set policy-options policy-statement v4vpn1_res_map1 term 1 then accept set policy-options policy-statement v4vpn1_res_map1 term 1 then resolution-map map1 set policy-options policy-statement v6vpn1_res_map1 term 1 from family inet6-vpn set policy-options policy-statement v6vpn1_res_map1 term 1 from protocol bgp set policy-options policy-statement v6vpn1_res_map1 term 1 then accept set policy-options policy-statement v6vpn1_res_map1 term 1 then resolution-map map1 set policy-options policy-statement LBPP term 1 then load-balance per-packet set policy-options policy-statement mpath-resolve then multipath-resolve set policy-options resolution-map map1 mode ip-color set policy-options community to_CE0_community members target:65500:1 set routing-instances to_CE0 instance-type vrf set routing-instances to_CE0 protocols bgp group to_CE0_v6 type external set routing-instances to_CE0 protocols bgp group to_CE0_v6 peer-as 65000 set routing-instances to_CE0 protocols bgp group to_CE0_v6 neighbor 2001:db8:10::1 set routing-instances to_CE0 protocols bgp group to_CE0_v4 type external set routing-instances to_CE0 protocols bgp group to_CE0_v4 peer-as 65000 set routing-instances to_CE0 protocols bgp group to_CE0_v4 neighbor 192.168.10.1 set routing-instances to_CE0 protocols bgp source-packet-routing srv6 locator loc1 end-dt4-sid 2001:db8:0:a1::d410 set routing-instances to_CE0 protocols bgp source-packet-routing srv6 locator loc1 end-dt6-sid 2001:db8:0:a1::d610 set routing-instances to_CE0 interface ge-0/0/0.0 set routing-instances to_CE0 route-distinguisher 192.168.255.11:1 set routing-instances to_CE0 vrf-import to_CE0_community_import set routing-instances to_CE0 vrf-export to_CE0_community_export set routing-options source-packet-routing srv6 locator loc1 2001:db8:0:a1::/64 set routing-options resolution preserve-nexthop-hierarchy set routing-options resolution rib bgp.l3vpn-inet6.0 resolution-ribs inet6.3 set routing-options resolution rib bgp.l3vpn-inet6.0 inet6-resolution-ribs inet6.3 set routing-options resolution rib bgp.l3vpn-inet6.0 import mpath-resolve set routing-options resolution rib bgp.l3vpn-inet6.0 inet6-import mpath-resolve set routing-options resolution rib bgp.l3vpn-inet6.0 inet6color-import mpath-resolve set routing-options resolution rib bgp.l3vpn.0 import mpath-resolve set routing-options resolution rib bgp.l3vpn.0 inet6-import mpath-resolve set routing-options resolution rib inet6.0 import mpath-resolve set routing-options resolution rib inet.0 import mpath-resolve set routing-options router-id 192.168.255.11 set routing-options autonomous-system 65500 set routing-options forwarding-table srv6-chain-merge set routing-options forwarding-table export LBPP set protocols bgp group to_R6_ibgpv6 type internal set protocols bgp group to_R6_ibgpv6 family inet-vpn unicast accept-srv6-service set protocols bgp group to_R6_ibgpv6 family inet6 unicast extended-nexthop-color set protocols bgp group to_R6_ibgpv6 family inet6-vpn unicast advertise-srv6-service set protocols bgp group to_R6_ibgpv6 family inet6-vpn unicast accept-srv6-service set protocols bgp group to_R6_ibgpv6 local-address 2001:db8:1:255::1 set protocols bgp group to_R6_ibgpv6 import v4vpn1_res_map1 set protocols bgp group to_R6_ibgpv6 import v6vpn1_res_map1 set protocols bgp group to_R6_ibgpv6 family inet unicast extended-nexthop set protocols bgp group to_R6_ibgpv6 family inet-vpn unicast extended-nexthop set protocols bgp group to_R6_ibgpv6 family inet-vpn unicast advertise-srv6-service set protocols bgp group to_R6_ibgpv6 neighbor 2001:db8:6:255::6 set protocols bgp multipath set protocols isis interface ge-0/0/3.0 level 2 disable set protocols isis interface ge-0/0/3.0 level 1 srv6-adjacency-segment unprotected locator loc1 end-x-sid 2001:db8:0:a1::1a12 flavor psp set protocols isis interface ge-0/0/3.0 level 1 srv6-adjacency-segment unprotected locator loc1 end-x-sid 2001:db8:0:a1::1a12 flavor usd set protocols isis interface ge-0/0/3.0 point-to-point set protocols isis interface ge-0/0/5.0 level 2 disable set protocols isis interface ge-0/0/5.0 level 1 post-convergence-lfa set protocols isis interface ge-0/0/5.0 point-to-point set protocols isis interface all level 2 disable set protocols isis interface fxp0.0 disable set protocols isis interface lo0.0 set protocols isis source-packet-routing node-segment ipv6-index 101 set protocols isis source-packet-routing srv6 locator loc1 end-sid 2001:db8:0:a1::d01 flavor psp set protocols isis source-packet-routing srv6 locator loc1 end-sid 2001:db8:0:a1::d01 flavor usp set protocols isis source-packet-routing srv6 locator loc1 end-sid 2001:db8:0:a1::d01 flavor usd set protocols isis backup-spf-options use-post-convergence-lfa set protocols isis backup-spf-options use-source-packet-routing set protocols mpls interface all set protocols mpls interface fxp0.0 disable set protocols source-packet-routing segment-list end-sids-segment srv6 set protocols source-packet-routing segment-list end-sids-segment hop1 srv6-sid 2001:db8:0:a4::d04 set protocols source-packet-routing segment-list end-sids-segment hop2 srv6-sid 2001:db8:0:a5::d05 set protocols source-packet-routing segment-list end-sids-segment hop3 srv6-sid 2001:db8:0:a6::d06 set protocols source-packet-routing segment-list end-x-sids-segment-last-sid-end-sid srv6 set protocols source-packet-routing segment-list end-x-sids-segment-last-sid-end-sid hop1 srv6-sid 2001:db8:0:a2::1a23 set protocols source-packet-routing segment-list end-x-sids-segment-last-sid-end-sid hop2 srv6-sid 2001:db8:0:a3::1a34 set protocols source-packet-routing segment-list end-x-sids-segment-last-sid-end-sid hop3 srv6-sid 2001:db8:0:a6::d06 set protocols source-packet-routing srv6 set protocols source-packet-routing source-routing-path nc_path_R1R6 srv6 set protocols source-packet-routing source-routing-path nc_path_R1R6 to 2001:db8:0:a6::d06 set protocols source-packet-routing source-routing-path nc_path_R1R6 from 2001:db8:1:255::1 set protocols source-packet-routing source-routing-path nc_path_R1R6 primary end-sids-segment weight 40 set protocols source-packet-routing source-routing-path nc_path_R1R6 primary end-x-sids-segment-last-sid-end-sid weight 30 set protocols source-packet-routing source-routing-path c_path_R1R6 srv6 set protocols source-packet-routing source-routing-path c_path_R1R6 to 2001:db8:0:a6::d06 set protocols source-packet-routing source-routing-path c_path_R1R6 from 2001:db8:1:255::1 set protocols source-packet-routing source-routing-path c_path_R1R6 color 6 set protocols source-packet-routing source-routing-path c_path_R1R6 primary end-sids-segment weight 40 set protocols source-packet-routing source-routing-path c_path_R1R6 primary end-x-sids-segment-last-sid-end-sid weight 30
设备 R2
set interfaces ge-0/0/0 unit 0 description R2_To_R1 set interfaces ge-0/0/0 unit 0 family iso set interfaces ge-0/0/0 unit 0 family inet6 address 2001:db8:12::2/64 set interfaces ge-0/0/2 unit 0 description R2_To_R3 set interfaces ge-0/0/2 unit 0 family iso set interfaces ge-0/0/2 unit 0 family inet6 address 2001:db8:23::1/64 set interfaces lo0 unit 0 family iso address 49.0001.0002.0202.0200 set interfaces lo0 unit 0 family inet6 address 2001:db8:2:255::2/128 set routing-options source-packet-routing srv6 locator loc2 2001:db8:0:a2::/64 set routing-options router-id 192.168.255.22 set protocols isis interface ge-0/0/0.0 level 2 disable set protocols isis interface ge-0/0/0.0 level 1 srv6-adjacency-segment unprotected locator loc2 end-x-sid 2001:db8:0:a2::1a12 flavor psp set protocols isis interface ge-0/0/0.0 level 1 srv6-adjacency-segment unprotected locator loc2 end-x-sid 2001:db8:0:a2::1a12 flavor usd set protocols isis interface ge-0/0/0.0 point-to-point set protocols isis interface ge-0/0/2.0 level 2 disable set protocols isis interface ge-0/0/2.0 level 1 srv6-adjacency-segment unprotected locator loc2 end-x-sid 2001:db8:0:a2::1a23 flavor psp set protocols isis interface ge-0/0/2.0 level 1 srv6-adjacency-segment unprotected locator loc2 end-x-sid 2001:db8:0:a2::1a23 flavor usd set protocols isis interface ge-0/0/2.0 point-to-point set protocols isis interface all level 2 disable set protocols isis interface fxp0.0 disable set protocols isis interface lo0.0 passive set protocols isis source-packet-routing node-segment ipv6-index 110 set protocols isis source-packet-routing srv6 locator loc2 end-sid 2001:db8:0:a2::d02 flavor psp set protocols isis source-packet-routing srv6 locator loc2 end-sid 2001:db8:0:a2::d02 flavor usp set protocols isis source-packet-routing srv6 locator loc2 end-sid 2001:db8:0:a2::d02 flavor usd set protocols isis backup-spf-options use-source-packet-routing set protocols mpls interface all set protocols mpls interface fxp0.0 disable
设备 R3
set interfaces ge-0/0/0 unit 0 description R3_To_R2 set interfaces ge-0/0/0 unit 0 family iso set interfaces ge-0/0/0 unit 0 family inet6 address 2001:db8:23::2/64 set interfaces ge-0/0/2 unit 0 description R3_To_R4 set interfaces ge-0/0/2 unit 0 family iso set interfaces ge-0/0/2 unit 0 family inet6 address 2001:db8:34::1/64 set interfaces ge-0/0/4 unit 0 description R3_To_R5 set interfaces ge-0/0/4 unit 0 family iso set interfaces ge-0/0/4 unit 0 family inet6 address 2001:db8:35::1/64 set interfaces lo0 unit 0 family iso address 49.0001.0003.0303.0300 set interfaces lo0 unit 0 family inet6 address 2001:db8:3:255::3/128 set routing-options source-packet-routing srv6 locator loc3 2001:db8:0:a3::/64 set routing-options router-id 192.168.255.33 set protocols isis interface ge-0/0/0.0 level 2 disable set protocols isis interface ge-0/0/0.0 level 1 srv6-adjacency-segment unprotected locator loc3 end-x-sid 2001:db8:0:a3::1a23 flavor psp set protocols isis interface ge-0/0/0.0 level 1 srv6-adjacency-segment unprotected locator loc3 end-x-sid 2001:db8:0:a3::1a23 flavor usd set protocols isis interface ge-0/0/0.0 point-to-point set protocols isis interface ge-0/0/2.0 level 2 disable set protocols isis interface ge-0/0/2.0 level 1 srv6-adjacency-segment unprotected locator loc3 end-x-sid 2001:db8:0:a3::1a34 flavor psp set protocols isis interface ge-0/0/2.0 level 1 srv6-adjacency-segment unprotected locator loc3 end-x-sid 2001:db8:0:a3::1a34 flavor usd set protocols isis interface ge-0/0/2.0 point-to-point set protocols isis interface ge-0/0/4.0 level 2 disable set protocols isis interface ge-0/0/4.0 level 1 srv6-adjacency-segment unprotected locator loc3 end-x-sid 2001:db8:0:a3::1a35 flavor psp set protocols isis interface ge-0/0/4.0 level 1 srv6-adjacency-segment unprotected locator loc3 end-x-sid 2001:db8:0:a3::1a35 flavor usd set protocols isis interface ge-0/0/4.0 point-to-point set protocols isis interface all level 2 disable set protocols isis interface fxp0.0 disable set protocols isis interface lo0.0 set protocols isis source-packet-routing node-segment ipv6-index 120 set protocols isis source-packet-routing srv6 locator loc3 end-sid 2001:db8:0:a3::d03 flavor usp set protocols isis source-packet-routing srv6 locator loc3 end-sid 2001:db8:0:a3::d03 flavor usd set protocols isis backup-spf-options use-source-packet-routing set protocols mpls interface all set protocols mpls interface fxp0.0 disable
设备 R4
set interfaces ge-0/0/0 unit 0 description R4_To_R1 set interfaces ge-0/0/0 unit 0 family iso set interfaces ge-0/0/0 unit 0 family inet6 address 2001:db8:14::2/64 set interfaces ge-0/0/2 unit 0 description R4_To_R3 set interfaces ge-0/0/2 unit 0 family iso set interfaces ge-0/0/2 unit 0 family inet6 address 2001:db8:34::2/64 set interfaces ge-0/0/6 unit 0 description R4_To_R5 set interfaces ge-0/0/6 unit 0 family iso set interfaces ge-0/0/6 unit 0 family inet6 address 2001:db8:45::1/64 set interfaces lo0 unit 0 family iso address 49.0001.0004.0404.0400 set interfaces lo0 unit 0 family inet6 address 2001:db8:4:255::4/128 set routing-options source-packet-routing srv6 locator loc4 2001:db8:0:a4::/64 set routing-options router-id 192.168.255.44 set protocols isis interface ge-0/0/0.0 level 2 disable set protocols isis interface ge-0/0/0.0 level 1 srv6-adjacency-segment unprotected locator loc4 end-x-sid 2001:db8:0:a4::1a41 flavor psp set protocols isis interface ge-0/0/0.0 level 1 srv6-adjacency-segment unprotected locator loc4 end-x-sid 2001:db8:0:a4::1a41 flavor usd set protocols isis interface ge-0/0/0.0 point-to-point set protocols isis interface ge-0/0/2.0 level 2 disable set protocols isis interface ge-0/0/2.0 level 1 srv6-adjacency-segment unprotected locator loc4 end-x-sid 2001:db8:0:a4::1a34 flavor psp set protocols isis interface ge-0/0/2.0 level 1 srv6-adjacency-segment unprotected locator loc4 end-x-sid 2001:db8:0:a4::1a34 flavor usd set protocols isis interface ge-0/0/2.0 point-to-point set protocols isis interface ge-0/0/6.0 level 2 disable set protocols isis interface ge-0/0/6.0 level 1 srv6-adjacency-segment unprotected locator loc4 end-x-sid 2001:db8:0:a4::1a45 flavor psp set protocols isis interface ge-0/0/6.0 level 1 srv6-adjacency-segment unprotected locator loc4 end-x-sid 2001:db8:0:a4::1a45 flavor usd set protocols isis interface ge-0/0/6.0 point-to-point set protocols isis interface all level 2 disable set protocols isis interface fxp0.0 disable set protocols isis interface lo0.0 set protocols isis source-packet-routing node-segment ipv6-index 130 set protocols isis source-packet-routing srv6 locator loc4 end-sid 2001:db8:0:a4::d04 flavor psp set protocols isis source-packet-routing srv6 locator loc4 end-sid 2001:db8:0:a4::d04 flavor usp set protocols isis source-packet-routing srv6 locator loc4 end-sid 2001:db8:0:a4::d04 flavor usd set protocols isis backup-spf-options use-source-packet-routing set protocols mpls interface all set protocols mpls interface fxp0.0 disable
设备 R5
set interfaces ge-0/0/0 unit 0 description R5_To_R3 set interfaces ge-0/0/0 unit 0 family iso set interfaces ge-0/0/0 unit 0 family inet6 address 2001:db8:35::2/64 set interfaces ge-0/0/2 unit 0 description R5_To_R4 set interfaces ge-0/0/2 unit 0 family iso set interfaces ge-0/0/2 unit 0 family inet6 address 2001:db8:45::2/64 set interfaces ge-0/0/6 unit 0 description R5_To_R6 set interfaces ge-0/0/6 unit 0 family iso set interfaces ge-0/0/6 unit 0 family inet6 address 2001:db8:56::1/64 set interfaces lo0 unit 0 family iso address 49.0001.0005.0505.0500 set interfaces lo0 unit 0 family inet6 address 2001:db8:5:255::5/128 set routing-options source-packet-routing srv6 locator loc5 2001:db8:0:a5::/64 set routing-options router-id 192.168.255.55 set protocols isis interface ge-0/0/0.0 level 2 disable set protocols isis interface ge-0/0/0.0 level 1 srv6-adjacency-segment unprotected locator loc5 end-x-sid 2001:db8:0:a5::1a35 flavor psp set protocols isis interface ge-0/0/0.0 level 1 srv6-adjacency-segment unprotected locator loc5 end-x-sid 2001:db8:0:a5::1a35 flavor usd set protocols isis interface ge-0/0/0.0 point-to-point set protocols isis interface ge-0/0/2.0 level 2 disable set protocols isis interface ge-0/0/2.0 level 1 srv6-adjacency-segment unprotected locator loc5 end-x-sid 2001:db8:0:a5::1a45 flavor psp set protocols isis interface ge-0/0/2.0 level 1 srv6-adjacency-segment unprotected locator loc5 end-x-sid 2001:db8:0:a5::1a45 flavor usd set protocols isis interface ge-0/0/2.0 point-to-point set protocols isis interface ge-0/0/6.0 level 2 disable set protocols isis interface ge-0/0/6.0 level 1 srv6-adjacency-segment unprotected locator loc5 end-x-sid 2001:db8:0:a5::1a56 flavor psp set protocols isis interface ge-0/0/6.0 level 1 srv6-adjacency-segment unprotected locator loc5 end-x-sid 2001:db8:0:a5::1a56 flavor usd set protocols isis interface ge-0/0/6.0 point-to-point set protocols isis interface all level 2 disable set protocols isis interface fxp0.0 disable set protocols isis interface lo0.0 set protocols isis source-packet-routing node-segment ipv6-index 150 set protocols isis source-packet-routing srv6 locator loc5 end-sid 2001:db8:0:a5::d05 flavor psp set protocols isis source-packet-routing srv6 locator loc5 end-sid 2001:db8:0:a5::d05 flavor usp set protocols isis source-packet-routing srv6 locator loc5 end-sid 2001:db8:0:a5::d05 flavor usd set protocols isis backup-spf-options use-source-packet-routing set protocols mpls interface all set protocols mpls interface fxp0.0 disable
设备 R6
set interfaces ge-0/0/0 unit 0 description R6_To_CE7 set interfaces ge-0/0/0 unit 0 family iso set interfaces ge-0/0/0 unit 0 family inet6 address 2001:db8:67::2/64 set interfaces ge-0/0/2 unit 0 description R6_To_R5 set interfaces ge-0/0/2 unit 0 family iso set interfaces ge-0/0/0 unit 0 family inet6 address 2001:db8:67::2/64 set interfaces ge-0/0/2 unit 0 description R6_To_R5 set interfaces ge-0/0/2 unit 0 family iso set interfaces ge-0/0/2 unit 0 family inet6 address 2001:db8:56::2/64 set interfaces lo0 unit 0 family iso address 49.0001.0006.0606.0600 set interfaces lo0 unit 0 family inet6 address 2001:db8:6:255::6/128 set policy-options policy-statement LBPP term 1 then load-balance per-packet set policy-options policy-statement mpath-resolve then multipath-resolve set policy-options policy-statement to_CE7_community_export term 0 then community add to_CE7_community set policy-options policy-statement to_CE7_community_export term 0 then community add to_ce7_color_com set policy-options policy-statement to_CE7_community_export term 0 then next-hop 2001:db8:0:a6::d06 set policy-options policy-statement to_CE7_community_export term 0 then accept set policy-options policy-statement to_CE7_community_import term 0 from community to_CE7_community set policy-options policy-statement to_CE7_community_import term 0 then accept set policy-options community to_CE7_community members target:65500:1 set policy-options community to_ce7_color_com members color:1:6 set routing-instances to_CE7 instance-type vrf set routing-instances to_CE7 protocols bgp group to_CE7_v6 type external set routing-instances to_CE7 protocols bgp group to_CE7_v6 peer-as 65000 set routing-instances to_CE7 protocols bgp group to_CE7_v6 neighbor 2001:db8:67::1 set routing-instances to_CE7 protocols bgp group to_CE7_v4 type external set routing-instances to_CE7 protocols bgp group to_CE7_v4 peer-as 65000 set routing-instances to_CE7 protocols bgp group to_CE7_v4 neighbor 192.168.67.1 set routing-instances to_CE7 protocols bgp source-packet-routing srv6 locator loc8 end-dt4-sid 2001:db8:0:a6::d467 set routing-instances to_CE7 protocols bgp source-packet-routing srv6 locator loc8 end-dt6-sid 2001:db8:0:a6::d667 set routing-instances to_CE7 interface ge-0/0/0.0 set routing-instances to_CE7 route-distinguisher 192.168.255.66:6 set routing-instances to_CE7 vrf-import to_CE7_community_import set routing-instances to_CE7 vrf-export to_CE7_community_export set routing-options source-packet-routing srv6 locator loc8 2001:db8:0:a6::/64 set routing-options resolution preserve-nexthop-hierarchy set routing-options resolution rib bgp.l3vpn-inet6.0 resolution-ribs inet6.3 set routing-options resolution rib bgp.l3vpn-inet6.0 inet6-resolution-ribs inet6.3 set routing-options resolution rib bgp.l3vpn-inet6.0 import mpath-resolve set routing-options resolution rib bgp.l3vpn.0 inet6-resolution-ribs inet6.3 set routing-options resolution rib bgp.l3vpn.0 import mpath-resolve set routing-options resolution rib inet6.0 import mpath-resolve set routing-options resolution rib inet.0 import mpath-resolve set routing-options router-id 192.168.255.66 set routing-options autonomous-system 65500 set routing-options forwarding-table srv6-chain-merge set routing-options forwarding-table export LBPP set protocols bgp group ibgp type internal set protocols bgp group ibgp local-address 2001:db8:6:255::6 set protocols bgp group ibgp family inet unicast extended-nexthop set protocols bgp group ibgp family inet-vpn unicast extended-nexthop set protocols bgp group ibgp family inet-vpn unicast advertise-srv6-service set protocols bgp group ibgp family inet-vpn unicast accept-srv6-service set protocols bgp group ibgp family inet6 unicast extended-nexthop-color set protocols bgp group ibgp family inet6-vpn unicast advertise-srv6-service set protocols bgp group ibgp family inet6-vpn unicast accept-srv6-service set protocols bgp group ibgp neighbor 2001:db8:1:255::1 set protocols bgp multipath set protocols isis interface ge-0/0/2.0 level 2 disable set protocols isis interface ge-0/0/2.0 level 1 srv6-adjacency-segment unprotected locator loc8 end-x-sid 2001:db8:0:a6::1a56 flavor psp set protocols isis interface ge-0/0/2.0 level 1 srv6-adjacency-segment unprotected locator loc8 end-x-sid 2001:db8:0:a6::1a56 flavor usd set protocols isis interface ge-0/0/2.0 point-to-point set protocols isis interface all level 2 disable set protocols isis interface fxp0.0 disable set protocols isis interface lo0.0 set protocols isis source-packet-routing srgb start-label 400000 set protocols isis source-packet-routing srgb index-range 5000 set protocols isis source-packet-routing node-segment ipv6-index 170 set protocols isis source-packet-routing srv6 locator loc8 end-sid 2001:db8:0:a6::d06 flavor psp set protocols isis source-packet-routing srv6 locator loc8 end-sid 2001:db8:0:a6::d06 flavor usp set protocols isis source-packet-routing srv6 locator loc8 end-sid 2001:db8:0:a6::d06 flavor usd set protocols isis backup-spf-options use-source-packet-routing set protocols mpls interface all set protocols mpls interface fxp0.0 disable
设备 CE0
set interfaces ge-0/0/0 unit 0 description CE0_To_R1 set interfaces ge-0/0/0 unit 0 family inet address 192.168.10.1/24 set interfaces ge-0/0/0 unit 0 family iso set interfaces ge-0/0/0 unit 0 family inet6 address 2001:db8:10::1/64 set interfaces lo0 unit 0 family inet address 10.100.10.1/32 set interfaces lo0 unit 0 family iso address 49.0001.000a.0a0a.0a00 set interfaces lo0 unit 0 family inet6 address 2001:db8:10:255::10/128 set policy-options policy-statement BGP_export term 0 from protocol direct set policy-options policy-statement BGP_export term 0 from interface lo0.0 set policy-options policy-statement BGP_export term 0 then accept set routing-options rib inet6.0 static route 0::0/0 next-hop 2001:db8:10::2 set routing-options rib inet.0 static route 0.0.0.0/0 next-hop 192.168.10.2 set routing-options router-id 10.100.10.1 set routing-options autonomous-system 65000 set protocols bgp group eBGPv6 type external set protocols bgp group eBGPv6 export BGP_export set protocols bgp group eBGPv6 peer-as 65500 set protocols bgp group eBGPv6 neighbor 2001:db8:10::2 set protocols bgp group eBGPv4 type external set protocols bgp group eBGPv4 export BGP_export set protocols bgp group eBGPv4 peer-as 65500 set protocols bgp group eBGPv4 neighbor 192.168.10.2 set protocols isis interface all level 2 disable set protocols isis interface fxp0.0 disable
设备 CE7
set system host-name CE7 set system services netconf ssh set system ports console log-out-on-disconnect set interfaces ge-0/0/0 unit 0 description CE7_To_R6 set interfaces ge-0/0/0 unit 0 family inet address 192.168.67.1/24 set interfaces ge-0/0/0 unit 0 family iso set interfaces ge-0/0/0 unit 0 family inet6 address 2001:db8:67::1/64 set interfaces lo0 unit 0 family inet address 10.100.10.7/32 set interfaces lo0 unit 0 family iso address 49.0001.0007.0707.0700 set interfaces lo0 unit 0 family inet6 address 2001:db8:7:255::7/128 set policy-options policy-statement BGP_export term 0 from protocol direct set policy-options policy-statement BGP_export term 0 from interface lo0.0 set policy-options policy-statement BGP_export term 0 then accept set routing-options rib inet6.0 static route 0::0/0 next-hop 2001:db8:67::2 set routing-options rib inet.0 static route 0.0.0.0/0 next-hop 192.168.67.2 set routing-options router-id 10.100.10.7 set routing-options autonomous-system 65000 set protocols bgp group eBGPv6 type external set protocols bgp group eBGPv6 export BGP_export set protocols bgp group eBGPv6 peer-as 65500 set protocols bgp group eBGPv6 neighbor 2001:db8:67::2 set protocols bgp group eBGPv4 type external set protocols bgp group eBGPv4 export BGP_export set protocols bgp group eBGPv4 peer-as 65500 set protocols bgp group eBGPv4 neighbor 192.168.67.2 set protocols isis interface all level 2 disable
配置设备 R1
分步过程
要为 IS-IS SRv6 核心上的 SRV6 隧道配置静态 SR-TE 策略,请在 R1 设备上执行以下步骤:
-
配置设备接口以启用 IP 传输。
[edit] user@R1#set interfaces ge-0/0/0 unit 0 description R1_To_CE0 user@R1#set interfaces ge-0/0/0 unit 0 family inet address 192.168.10.2/24 user@R1#set interfaces ge-0/0/0 unit 0 family iso user@R1#set interfaces ge-0/0/0 unit 0 family inet6 address 2001:db8:10::2/64 user@R1#set interfaces ge-0/0/3 unit 0 description R1_To_R2 user@R1#set interfaces ge-0/0/3 unit 0 family iso user@R1#set interfaces ge-0/0/3 unit 0 family inet6 address 2001:db8:12::1/64 user@R1#set interfaces ge-0/0/5 unit 0 description R1_To_R4 user@R1#set interfaces ge-0/0/5 unit 0 family iso user@R1#set interfaces ge-0/0/5 unit 0 family inet6 address 2001:db8:14::1/64
-
使用 IPv4 和 IPv6 地址配置环路接口,该地址用作 BGP 会话的路由器 ID。
[edit] user@R1#set interfaces lo0 unit 0 family iso address 49.0001.0001.0101.0100 user@R1#set interfaces lo0 unit 0 family inet6 address 2001:db8:1:255::1/128
-
配置路由器 ID 和自治系统 (AS) 编号,以便在属于同一 AS 的一组路由设备中传播路由信息。
[edit] user@R1#set routing-options router-id 192.168.255.11 user@R1#set routing-options autonomous-system 65500
- 在面向核心的接口上配置 BGP,以建立内部和外部对等会话。
[edit] user@R1#set protocols bgp group to_R6_ibgpv6 type internal user@R1#set protocols bgp group to_R6_ibgpv6 local-address 2001:db8:1:255::1 user@R1#set protocols bgp group to_R6_ibgpv6 import v4vpn1_res_map1 user@R1#set protocols bgp group to_R6_ibgpv6 import v6vpn1_res_map1 user@R1#set protocols bgp group to_R6_ibgpv6 family inet unicast extended-nexthop user@R1#set protocols bgp group to_R6_ibgpv6 family inet-vpn unicast extended-nexthop user@R1#set protocols bgp group to_R6_ibgpv6 neighbor 2001:db8:6:255::6
-
为 IPv4 和 IPv6 流量配置外部路由实例to_CE0。为 to_CE0 配置 BGP 协议,以便在提供商边缘设备之间启用对等互连和流量传输。
[edit] user@R1#set routing-instances to_CE0 protocols bgp group to_CE0_v6 type external user@R1#set routing-instances to_CE0 protocols bgp group to_CE0_v6 peer-as 65000 user@R1#set routing-instances to_CE0 protocols bgp group to_CE0_v6 neighbor 2001:db8:10::1 user@R1#set routing-instances to_CE0 protocols bgp group to_CE0_v4 type external user@R1#set routing-instances to_CE0 protocols bgp group to_CE0_v4 peer-as 65000 user@R1#set routing-instances to_CE0 protocols bgp group to_CE0_v4 neighbor 192.168.10.1
-
使用 ip 颜色模式配置分辨率映射映射 map1。将 BGP 协议配置为使用多个路径,并定义包含多路径解析操作的策略 mpath-solve,然后导入策略以解析 IBGP 多路径路由的所有可用路径。
[edit] user@R1#set protocols bgp multipath user@R1#set policy-options resolution-map map1 mode ip-color user@R1#set policy-options policy-statement mpath-resolve then multipath-resolve user@R1#set routing-options resolution rib bgp.l3vpn-inet6.0 resolution-ribs inet6.3 user@R1#set routing-options resolution rib bgp.l3vpn-inet6.0 inet6-resolution-ribs inet6.3 user@R1#set routing-options resolution rib bgp.l3vpn-inet6.0 import mpath-resolve user@R1#set routing-options resolution rib bgp.l3vpn-inet6.0 inet6-import mpath-resolve user@R1#set routing-options resolution rib bgp.l3vpn-inet6.0 inet6color-import mpath-resolve user@R1#set routing-options resolution rib bgp.l3vpn.0 import mpath-resolve user@R1#set routing-options resolution rib bgp.l3vpn.0 inet6-import mpath-resolve user@R1#set routing-options resolution rib bgp.l3vpn.0 inet6color-import mpath-resolve user@R1#set routing-options resolution rib inet6.0 import mpath-resolve user@R1#set routing-options resolution rib inet.0 import mpath-resolve
- 为 R1 设备的 VRF 表配置导入和导出策略。
[edit] user@R1#set policy-options policy-statement to_CE0_community_import term 0 from community to_CE0_community user@R1#set policy-options policy-statement to_CE0_community_import term 0 then accept user@R1#set policy-options policy-statement to_CE0_community_export term 0 then community add to_CE0_community user@R1#set policy-options policy-statement to_CE0_community_export term 0 then next-hop 2001:db8:0:a1::d01 user@R1#set policy-options policy-statement to_CE0_community_export term 0 then accept user@R1#set routing-instances to_CE0 vrf-import to_CE0_community_import user@R1#set routing-instances to_CE0 vrf-export to_CE0_community_export
-
为参与路由实例的每个 PE 路由器配置 VPN 类型和唯一路由识别符。
[edit] user@R1#set routing-instances to_CE0 instance-type vrf user@R1#set routing-instances to_CE0 interface ge-0/0/0.0 user@R1#set routing-instances to_CE0 route-distinguisher 192.168.255.11:1
- 定义用于对数据包进行负载均衡的策略,并应用按数据包的策略以启用流量的负载均衡。
[edit] user@R1#set policy-options policy-statement LBPP term 1 then load-balance per-packet user@R1#set policy-options community to_CE0_community members target:65500:1 user@R1#set routing-options forwarding-table export LBPP
- 定义策略v4vpn1_res_map1和v6vpn1_res_map1以接受从 R1 播发的路由。
[edit] user@R1#set policy-options policy-statement v4vpn1_res_map1 term 1 from protocol bgp user@R1#set policy-options policy-statement v4vpn1_res_map1 term 1 then accept user@R1#set policy-options policy-statement v4vpn1_res_map1 term 1 then resolution-map map1 user@R1#set policy-options policy-statement v6vpn1_res_map1 term 1 from family inet6-vpn user@R1#set policy-options policy-statement v6vpn1_res_map1 term 1 then accept user@R1#set policy-options policy-statement v6vpn1_res_map1 term 1 then resolution-map map1
- 禁用级别 2,启用 IS-IS 作为内部网关协议 (IGP),用于在核心设备之间路由流量。
[edit] user@R1#set protocols isis interface all level 2 disable user@R1#set protocols isis interface fxp0.0 disable user@R1#set protocols isis interface lo0.0
- 为 IS-IS 协议启用 TI-LFA。
[edit] user@R1#set protocols isis backup-spf-options use-post-convergence-lfa user@R1#set protocols isis backup-spf-options use-source-packet-routing
- 配置节点分段的 IPv6 索引值。
[edit] user@R1#set protocols isis source-packet-routing node-segment ipv6-index 101
-
全局启用 SRv6 和定位器地址以指示路由器的 SRv6 功能。SRv6 SID 是由定位器和函数组成的 IPv6 地址。路由协议播发定位器地址。
[edit] user@R1#set protocols source-packet-routing srv6 user@R1#set routing-options source-packet-routing srv6 locator loc1 2001:db8:0:a1::/64
-
为 SR-TE 路由风格启用保留下一跃点层次结构,为 SRv6 链下一跃点启用平台合并。
[edit] user@R1#set routing-options resolution preserve-nexthop-hierarchy user@R1#set routing-options forwarding-table srv6-chain-merge
-
配置结束 dt4 和结束 dt6 SID 值以启用第 3 层 VPN 服务。
[edit] user@R1#set routing-instances to_CE0 protocols bgp source-packet-routing srv6 locator loc1 end-dt4-sid 2001:db8:0:a1::d410 user@R1#set routing-instances to_CE0 protocols bgp source-packet-routing srv6 locator loc1 end-dt6-sid 2001:db8:0:a1::d610
-
使设备能够向 BGP 对等方播发 SRv6 服务,并接受出口设备通告的路由。
[edit] user@R1#set protocols bgp group to_R6_ibgpv6 family inet-vpn unicast advertise-srv6-service user@R1#set protocols bgp group to_R6_ibgpv6 family inet-vpn unicast accept-srv6-service user@R1#set protocols bgp group to_R6_ibgpv6 family inet6 unicast extended-nexthop-color user@R1#set protocols bgp group to_R6_ibgpv6 family inet6-vpn unicast advertise-srv6-service user@R1#set protocols bgp group to_R6_ibgpv6 family inet6-vpn unicast accept-srv6-service
-
为前缀段配置 End-Sid 功能。指定特定实例,即根据您的网络要求执行 End-SID 函数的行为。倒数第二段流行 (PSP)、终极分段流行 (USP) 和终极分段解封装 (USP) 是 SRv6 功能的三种可用类型。
注:确保定位器和 End-SID 位于同一子网中,以避免提交错误。
[edit] user@R1#set protocols isis source-packet-routing srv6 locator loc1 end-sid 2001:db8:0:a1::d01 flavor psp user@R1#set protocols isis source-packet-routing srv6 locator loc1 end-sid 2001:db8:0:a1::d01 flavor usp user@R1#set protocols isis source-packet-routing srv6 locator loc1 end-sid 2001:db8:0:a1::d01 flavor usd
-
在点对点 (P2P) 接口上为邻接分段配置 End-X-SID 功能。为 End-X-SID 指定一个或多个特定实例。
注:确保定位器和 End-X-SID 位于同一子网中,以避免提交错误。在将定位器映射到接口之前,您必须启用 SRv6 并在 上
[edit routing-options]
配置定位器。[edit] user@R1#set protocols isis interface ge-0/0/3.0 level 2 disable user@R1#set protocols isis interface ge-0/0/3.0 level 1 srv6-adjacency-segment unprotected locator loc1 end-x-sid 2001:db8:0:a1::1a12 flavor psp user@R1#set protocols isis interface ge-0/0/3.0 level 1 srv6-adjacency-segment unprotected locator loc1 end-x-sid 2001:db8:0:a1::1a12 flavor usd user@R1#set protocols isis interface ge-0/0/3.0 point-to-point user@R1#set protocols isis interface ge-0/0/5.0 level 2 disable user@R1#set protocols isis interface ge-0/0/5.0 level 1 post-convergence-lfa user@R1#set protocols isis interface ge-0/0/5.0 point-to-point
-
配置 SRv6 分段列表 <R4、R5、R6> 和 <R2、R3、R6> 之间的 end-sids-segment 和 end-x-sids-segment-last-sid-end-sid。
[edit] user@R1#set protocols source-packet-routing segment-list end-sids-segment srv6 user@R1#set protocols source-packet-routing segment-list end-sids-segment hop1 srv6-sid 2001:db8:0:a4::d04 user@R1#set protocols source-packet-routing segment-list end-sids-segment hop2 srv6-sid 2001:db8:0:a5::d05 user@R1#set protocols source-packet-routing segment-list end-sids-segment hop3 srv6-sid 2001:db8:0:a6::d06 user@R1#set protocols source-packet-routing segment-list end-x-sids-segment-last-sid-end-sid srv6 user@R1#set protocols source-packet-routing segment-list end-x-sids-segment-last-sid-end-sid hop1 srv6-sid 2001:db8:0:a2::1a23 user@R1#set protocols source-packet-routing segment-list end-x-sids-segment-last-sid-end-sid hop2 srv6-sid 2001:db8:0:a3::1a34 user@R1#set protocols source-packet-routing segment-list end-x-sids-segment-last-sid-end-sid hop3 srv6-sid 2001:db8:0:a6::d06
-
将 R1 和 R6 之间的 SRv6-TE 隧道配置为端边段权重为 40,为无色路径 (nc_path_R1R6) 和彩色路径 (c_path_R1R6) 配置端 x-sid-段-最后-sid-端-sid 权重 30。
[edit] user@R1#set protocols source-packet-routing source-routing-path nc_path_R1R6 srv6 user@R1#set protocols source-packet-routing source-routing-path nc_path_R1R6 to 2001:db8:0:a6::d06 user@R1#set protocols source-packet-routing source-routing-path nc_path_R1R6 from 2001:db8:1:255::1 user@R1#set protocols source-packet-routing source-routing-path nc_path_R1R6 primary end-sids-segment weight 40 user@R1#set protocols source-packet-routing source-routing-path nc_path_R1R6 primary end-x-sids-segment-last-sid-end-sid weight 30 user@R1#set protocols source-packet-routing source-routing-path c_path_R1R6 srv6 user@R1#set protocols source-packet-routing source-routing-path c_path_R1R6 to 2001:db8:0:a6::d06 user@R1#set protocols source-packet-routing source-routing-path c_path_R1R6 from 2001:db8:1:255::1 user@R1#set protocols source-packet-routing source-routing-path c_path_R1R6 color 6 user@R1#set protocols source-packet-routing source-routing-path c_path_R1R6 primary end-sids-segment weight 40 user@R1#set protocols source-packet-routing source-routing-path c_path_R1R6 primary end-x-sids-segment-last-sid-end-sid weight 30
结果
检查配置结果:
interfaces { ge-0/0/0 { unit 0 { description R1_To_CE0; family inet { address 192.168.10.1/24; address 192.168.10.2/24; } family iso; family inet6 { address 2001:db8:10::2/64; } } } ge-0/0/3 { unit 0 { description R1_To_R2; family iso; family inet6 { address 2001:db8:12::1/64; } } } ge-0/0/5 { unit 0 { description R1_To_R4; family iso; family inet6 { address 2001:db8:14::1/64; } } } lo0 { unit 0 { family inet { address 192.168.100.2/32; } family iso { address 49.0002.0192.0168.0002.00; address 49.0001.0001.0101.0100; } family inet6 { address 2001:db8:1:255::1/128; } } } } policy-options { policy-statement LBPP { term 1 { then { load-balance per-packet; } } } policy-statement mpath-resolve { then multipath-resolve; } policy-statement to_CE0_community_export { term 0 { then { community add to_CE0_community; next-hop 2001:db8:0:a1::d01; accept; } } } policy-statement to_CE0_community_import { term 0 { from community to_CE0_community; then accept; } } policy-statement v4vpn1_res_map1 { term 1 { from protocol bgp; then { accept; resolution-map map1; } } } policy-statement v6vpn1_res_map1 { term 1 { from { family inet6-vpn; protocol bgp; } then { accept; resolution-map map1; } } } community to_CE0_community members target:65500:1; resolution-map map1 { mode ip-color; } } routing-instances { to_CE0 { instance-type vrf; protocols { bgp { group to_CE0_v6 { type external; peer-as 65000; neighbor 2001:db8:10::1; } group to_CE0_v4 { type external; peer-as 65000; neighbor 192.168.10.1; } source-packet-routing { srv6 { locator loc1 { end-dt4-sid 2001:db8:0:a1::d410; end-dt6-sid 2001:db8:0:a1::d610; } } } } } interface ge-0/0/0.0; route-distinguisher 192.168.255.11:1; vrf-import to_CE0_community_import; vrf-export to_CE0_community_export; } } routing-options { source-packet-routing { srv6 { locator loc1 2001:db8:0:a1::/64; } } resolution { preserve-nexthop-hierarchy; rib bgp.l3vpn-inet6.0 { resolution-ribs inet6.3; inet6-resolution-ribs inet6.3; import mpath-resolve; inet6-import mpath-resolve; inet6color-import mpath-resolve; } rib bgp.l3vpn.0 { import mpath-resolve; inet6-import mpath-resolve; inet6color-import mpath-resolve; } rib inet6.0 { import mpath-resolve; } rib inet.0 { import mpath-resolve; } } router-id 192.168.255.11; autonomous-system 65500; forwarding-table { srv6-chain-merge; export LBPP; } } protocols { bgp { group to_R6_ibgpv6 { type internal; local-address 2001:db8:1:255::1; import [ v4vpn1_res_map1 v6vpn1_res_map1 ]; family inet { unicast { extended-nexthop; } } family inet-vpn { unicast { extended-nexthop; advertise-srv6-service; accept-srv6-service; } } family inet6 { unicast { extended-nexthop-color; } } family inet6-vpn { unicast { advertise-srv6-service; accept-srv6-service; } } neighbor 2001:db8:6:255::6; } multipath; } isis { interface ge-0/0/3.0 { level 2 disable; level 1 { srv6-adjacency-segment { unprotected { locator loc1 { end-x-sid 2001:db8:0:a1::1a12 { flavor { psp; usd; } } } } } } point-to-point; } interface ge-0/0/5.0 { level 2 disable; level 1 { post-convergence-lfa; } point-to-point; } interface all { level 2 disable; } interface fxp0.0 { disable; } interface lo0.0; source-packet-routing { node-segment ipv6-index 101; srv6 { locator loc1 { end-sid 2001:db8:0:a1::d01 { flavor { psp; usp; usd; } } } } } backup-spf-options { use-post-convergence-lfa; use-source-packet-routing; } } mpls { interface all; interface fxp0.0 { disable; } } source-packet-routing { segment-list end-sids-segment { srv6; hop1 srv6-sid 2001:db8:0:a4::d04; hop2 srv6-sid 2001:db8:0:a5::d05; hop3 srv6-sid 2001:db8:0:a6::d06; } segment-list end-x-sids-segment-last-sid-end-sid { srv6; hop1 srv6-sid 2001:db8:0:a2::1a23; hop2 srv6-sid 2001:db8:0:a3::1a34; hop3 srv6-sid 2001:db8:0:a6::d06; } srv6; source-routing-path nc_path_R1R6 { srv6; to 2001:db8:0:a6::d06; from 2001:db8:1:255::1; primary { end-sids-segment weight 40; end-x-sids-segment-last-sid-end-sid weight 30; } } source-routing-path c_path_R1R6 { srv6; to 2001:db8:0:a6::d06; from 2001:db8:1:255::1; color 6; primary { end-sids-segment weight 40; end-x-sids-segment-last-sid-end-sid weight 30; } } } }
完成设备配置后,从配置模式输入 commit
。
验证
确认配置工作正常。
- 验证 SPRING 流量工程 LSP
- 验证由 SR-TE 填充的传输 RIB
- 通过无色 SR-TE 验证 BGP 服务 IPv4 路由 SRv6 路由 End.DT4
- 通过彩色 SR-TE 验证 BGP 服务 IPv6 路由 SRv6 路由 End.DT6
- 验证 CE0 和 CE7 之间的 IPv4 连接
验证 SPRING 流量工程 LSP
目的
验证入口设备 R1 上的 SPRING 流量工程 LSP
操作
在操作模式下, show spring-traffic-engineering lsp 在设备 R1 上运行命令。
user@R1>show spring-traffic-engineering lsp To State LSPname 2001:db8:0:a6::d06-6<c6> Up c_path_R1R6 2001:db8:0:a6::d06 Up nc_path_R1R6
意义
输出显示入口设备上的 SPRING 流量工程 LSP。
验证由 SR-TE 填充的传输 RIB
目的
验证由 SR-TE 填充的传输 RIB。
操作
在操作模式下, show route protocol spring-te extensive 在设备 R1 上运行命令。
user@R1>show route protocol spring-te extensive inet.0: 36 destinations, 36 routes (36 active, 0 holddown, 0 hidden) to_CE0.inet.0: 7 destinations, 7 routes (7 active, 0 holddown, 0 hidden) iso.0: 2 destinations, 2 routes (2 active, 0 holddown, 0 hidden) mpls.0: 6 destinations, 6 routes (6 active, 0 holddown, 0 hidden) bgp.l3vpn.0: 3 destinations, 3 routes (3 active, 0 holddown, 0 hidden) inet6.0: 36 destinations, 36 routes (36 active, 0 holddown, 0 hidden) inet6.3: 10 destinations, 11 routes (10 active, 0 holddown, 0 hidden) 2001:db8:0:a6::d06/128 (2 entries, 1 announced) *SPRING-TE Preference: 8 Next hop type: Indirect, Next hop index: 0 Address: 0x7972548 Next-hop reference count: 3 Next hop type: Chain, Next hop index: 0 Next hop: via Chain Tunnel Composite, SRv6 Next hop: ELNH Address 0x76b7aa8, selected SRV6-Tunnel: Reduced-SRH Encap-mode Src: 2001:db8:1:255::1 Dest: 2001:db8:0:a6::d06 Segment-list[0] 2001:db8:0:a2::1a23 Segment-list[1] 2001:db8:0:a3::1a34 Segment-list[2] 2001:db8:0:a6::d06 Next hop type: Chain, Next hop index: 0 Address: 0x76b7aa8 Next-hop reference count: 5 Next hop: via Chain Tunnel Composite, SRv6 Next hop: ELNH Address 0x76b7a3c SRV6-Tunnel: Reduced-SRH Encap-mode Src: abcd::128:205:174:232 Dest: 2001:db8:0:a2:: Segment-list[0] 2001:db8:0:a2:: Next hop type: Router, Next hop index: 634 Address: 0x76b7a3c Next-hop reference count: 17 Next hop: fe80::5668:acff:feda:cc1b via ge-0/0/3.0 weight 0x1 Next hop type: Chain, Next hop index: 0 Next hop: via Chain Tunnel Composite, SRv6 Next hop: ELNH Address 0x797282c, selected SRV6-Tunnel: Reduced-SRH Encap-mode Src: 2001:db8:1:255::1 Dest: 2001:db8:0:a6::d06 Segment-list[0] 2001:db8:0:a4::d04 Segment-list[1] 2001:db8:0:a5::d05 Segment-list[2] 2001:db8:0:a6::d06 Next hop: ELNH Address 0x76b9104 weight 0x1, selected Next hop type: Chain, Next hop index: 0 Address: 0x76b9104 Next-hop reference count: 1 Next hop: via Chain Tunnel Composite, SRv6 Next hop: ELNH Address 0x76b8ee8 SRV6-Tunnel: Reduced-SRH Encap-mode Src: abcd::128:205:174:232 Dest: 2001:db8:0:a4:: Segment-list[0] 2001:db8:0:a4:: Next hop type: Router, Next hop index: 635 Address: 0x76b8ee8 Next-hop reference count: 32 Next hop: fe80::5668:acff:feda:cc51 via ge-0/0/5.0 weight 0x1 Next hop: ELNH Address 0x76b9170 weight 0xf000 Next hop type: Chain, Next hop index: 0 Address: 0x76b9170 Next-hop reference count: 1 Next hop: via Chain Tunnel Composite, SRv6 Next hop: ELNH Address 0x76b8f54 SRV6-Tunnel: Reduced-SRH Encap-mode Src: abcd::128:205:174:232 Dest: 2001:db8:0:a4:: Segment-list[0] 2001:db8:0:a3::d03 Segment-list[1] 2001:db8:0:a4:: Next hop type: Router, Next hop index: 634 Address: 0x76b8f54 Next-hop reference count: 11 Next hop: fe80::5668:acff:feda:cc1b via ge-0/0/3.0 weight 0xf000 Protocol next hop: 2001:db8:0:a2::1a23 Balance: 43% Indirect next hop: 0x7165534 - INH Session ID: 0 Weight 0x1 Protocol next hop: 2001:db8:0:a4::d04 Balance: 57% Indirect next hop: 0x71656cc - INH Session ID: 0 Weight 0x1 State: <Active Int> Local AS: 65500 Age: 14:29:23 Metric: 1 Metric2: 30 Validation State: unverified Task: SPRING-TE Announcement bits (5): 0-Resolve tree 2 2-Resolve tree 4 3-Resolve tree 6 4-Resolve_IGP_FRR task 5-Resolve tree 10 AS path: I SRTE Policy State: SR Preference/Override: 100/100 Tunnel Source: Static configuration Session-IDs associated: Session-id: 325 Version: 1 Session-id: 327 Version: 1 Thread: junos-main Indirect next hops: 2 Protocol next hop: 2001:db8:0:a2::1a23 Metric: 10 Indirect next hop: 0x7165534 - INH Session ID: 0 Weight 0x1 Indirect path forwarding next hops: 1 Next hop type: Chain Next hop: fe80::5668:acff:feda:cc1b via ge-0/0/3.0 2001:db8:0:a2::/64 Originating RIB: inet6.3 Metric: 10 Node path count: 1 Forwarding nexthops: 1 Next hop type: Chain Next hop: fe80::5668:acff:feda:cc1b via ge-0/0/3.0 Protocol next hop: 2001:db8:0:a4::d04 Metric: 10 Indirect next hop: 0x71656cc - INH Session ID: 0 Weight 0x1 Indirect path forwarding next hops: 1 Next hop type: Chain Next hop: fe80::5668:acff:feda:cc51 via ge-0/0/5.0 fe80::5668:acff:feda:cc1b via ge-0/0/3.0 2001:db8:0:a4::/64 Originating RIB: inet6.3 Metric: 10 Node path count: 1 Forwarding nexthops: 2 Next hop type: List Next hop: fe80::5668:acff:feda:cc51 via ge-0/0/5.0 Next hop: fe80::5668:acff:feda:cc1b via ge-0/0/3.0 to_CE0.inet6.0: 9 destinations, 9 routes (9 active, 0 holddown, 0 hidden) bgp.l3vpn-inet6.0: 3 destinations, 3 routes (3 active, 0 holddown, 0 hidden) inet6color.0: 1 destinations, 1 routes (1 active, 0 holddown, 0 hidden) 2001:db8:0:a6::d06-6<c6>/160 (1 entry, 1 announced) *SPRING-TE Preference: 8 Next hop type: Indirect, Next hop index: 0 Address: 0x79724b4 Next-hop reference count: 1 Next hop type: Chain, Next hop index: 0 Next hop: via Chain Tunnel Composite, SRv6 Next hop: ELNH Address 0x76b7aa8, selected SRV6-Tunnel: Reduced-SRH Encap-mode Src: 2001:db8:1:255::1 Dest: 2001:db8:0:a6::d06-6<c6> Segment-list[0] 2001:db8:0:a2::1a23 Segment-list[1] 2001:db8:0:a3::1a34 Segment-list[2] 2001:db8:0:a6::d06 Next hop type: Chain, Next hop index: 0 Address: 0x76b7aa8 Next-hop reference count: 5 Next hop: via Chain Tunnel Composite, SRv6 Next hop: ELNH Address 0x76b7a3c SRV6-Tunnel: Reduced-SRH Encap-mode Src: abcd::128:205:174:232 Dest: 2001:db8:0:a2:: Segment-list[0] 2001:db8:0:a2:: Next hop type: Router, Next hop index: 634 Address: 0x76b7a3c Next-hop reference count: 17 Next hop: fe80::5668:acff:feda:cc1b via ge-0/0/3.0 weight 0x1 Next hop type: Chain, Next hop index: 0 Next hop: via Chain Tunnel Composite, SRv6 Next hop: ELNH Address 0x797282c, selected SRV6-Tunnel: Reduced-SRH Encap-mode Src: 2001:db8:1:255::1 Dest: 2001:db8:0:a6::d06-6<c6> Segment-list[0] 2001:db8:0:a4::d04 Segment-list[1] 2001:db8:0:a5::d05 Segment-list[2] 2001:db8:0:a6::d06 Next hop: ELNH Address 0x76b9104 weight 0x1, selected Next hop type: Chain, Next hop index: 0 Address: 0x76b9104 Next-hop reference count: 1 Next hop: via Chain Tunnel Composite, SRv6 Next hop: ELNH Address 0x76b8ee8 SRV6-Tunnel: Reduced-SRH Encap-mode Src: abcd::128:205:174:232 Dest: 2001:db8:0:a4:: Segment-list[0] 2001:db8:0:a4:: Next hop type: Router, Next hop index: 635 Address: 0x76b8ee8 Next-hop reference count: 32 Next hop: fe80::5668:acff:feda:cc51 via ge-0/0/5.0 weight 0x1 Next hop: ELNH Address 0x76b9170 weight 0xf000 Next hop type: Chain, Next hop index: 0 Address: 0x76b9170 Next-hop reference count: 1 Next hop: via Chain Tunnel Composite, SRv6 Next hop: ELNH Address 0x76b8f54 SRV6-Tunnel: Reduced-SRH Encap-mode Src: abcd::128:205:174:232 Dest: 2001:db8:0:a4:: Segment-list[0] 2001:db8:0:a3::d03 Segment-list[1] 2001:db8:0:a4:: Next hop type: Router, Next hop index: 634 Address: 0x76b8f54 Next-hop reference count: 11 Next hop: fe80::5668:acff:feda:cc1b via ge-0/0/3.0 weight 0xf000 Protocol next hop: 2001:db8:0:a2::1a23 Balance: 43% Indirect next hop: 0x716539c - INH Session ID: 0 Weight 0x1 Protocol next hop: 2001:db8:0:a4::d04 Balance: 57% Indirect next hop: 0x7165864 - INH Session ID: 0 Weight 0x1 State: <Active Int> Local AS: 65500 Age: 14:29:23 Metric: 1 Metric2: 30 Validation State: unverified Task: SPRING-TE Announcement bits (1): 1-Resolve tree 11 AS path: I SRTE Policy State: SR Preference/Override: 100/100 Tunnel Source: Static configuration Thread: junos-main Indirect next hops: 2 Protocol next hop: 2001:db8:0:a2::1a23 Metric: 10 Indirect next hop: 0x716539c - INH Session ID: 0 Weight 0x1 Indirect path forwarding next hops: 1 Next hop type: Chain Next hop: fe80::5668:acff:feda:cc1b via ge-0/0/3.0 2001:db8:0:a2::/64 Originating RIB: inet6.3 Metric: 10 Node path count: 1 Forwarding nexthops: 1 Next hop type: Chain Next hop: fe80::5668:acff:feda:cc1b via ge-0/0/3.0 Protocol next hop: 2001:db8:0:a4::d04 Metric: 10 Indirect next hop: 0x7165864 - INH Session ID: 0 Weight 0x1 Indirect path forwarding next hops: 1 Next hop type: Chain Next hop: fe80::5668:acff:feda:cc51 via ge-0/0/5.0 fe80::5668:acff:feda:cc1b via ge-0/0/3.0 2001:db8:0:a4::/64 Originating RIB: inet6.3 Metric: 10 Node path count: 1 Forwarding nexthops: 2 Next hop type: List Next hop: fe80::5668:acff:feda:cc51 via ge-0/0/5.0 Next hop: fe80::5668:acff:feda:cc1b via ge-0/0/3.0
意义
输出显示彩色和未着色的 SR-TE 传输路由,每个路由有三个 SRv6-TE 分段列表。输出还表示有色和无色路由分段列表遵循简化的 SRH 封装模式。
通过无色 SR-TE 验证 BGP 服务 IPv4 路由 SRv6 路由 End.DT4
目的
验证 BGP 服务 IPv4 路由是否通过未着色的 SR-TE SRv6 路由 End.DT4 解析
操作
在操作模式下, show route 10.100.10.7 extensive expanded-nh 在设备 R1 上运行命令。
user@R1>show route 10.100.10.7 extensive expanded-nh to_CE0.inet.0: 7 destinations, 7 routes (7 active, 0 holddown, 0 hidden)10.100.10.7/32 (1 entry, 1 announced) Installed-nexthop: Indr Composite (0x76ba328) 2001:db8:0:a6::d06 Session-ID: 327 Krt_cnh (0x6fb4328) Index:642 Krt_inh (0x7166854) Index:1048583 PNH: 2001:db8:0:a6::d06 SRv6-TE uncolored LSP List (0x7972f1c) Index:1048582 Frr_inh (0x76ba10c) Index:1048577 PNH: 2001:db8:0:a2::1a23 Session-ID: 324 Chain Fully resolved tunnel (0x76b7cc4) Index:637 SRv6 Router (0x76b7a3c) Index:634 fe80::5668:acff:feda:cc1b Session-ID: 322 via ge-0/0/3.0 Frr_inh (0x76b9fc8) Index:1048580 PNH: 2001:db8:0:a4::d04 Session-ID: 326 List (0x7972a7c) Index:1048578 Chain Fully resolved tunnel (0x76b8d38) Index:638 SRv6 Router (0x76b8ee8) Index:635 fe80::5668:acff:feda:cc51 Session-ID: 323 via ge-0/0/5.0 Chain Fully resolved tunnel (0x76b9464) Index:639 SRv6 Router (0x76b8f54) Index:634 fe80::5668:acff:feda:cc1b Session-ID: 322 via ge-0/0/3.0 TSI: KRT in-kernel 10.100.10.7/32 -> {composite(642)} *BGP Preference: 170/-101 Route Distinguisher: 192.168.255.66:6 Next hop type: Indirect, Next hop index: 0 Address: 0x76ba250 Next-hop reference count: 6 Source: 2001:db8:6:255::6 Next hop type: Chain, Next hop index: 0
意义
输出确认 BGP VPN IPv4 服务前缀 10.100.10.7/32 已安装在通过未着色的 SRv6-TE 策略解析的 vpn.inet.0 表中。
通过彩色 SR-TE 验证 BGP 服务 IPv6 路由 SRv6 路由 End.DT6
目的
验证 BGP VPN IPv6 服务路由是否通过彩色 SRv6-TE 策略进行解析。
操作
在操作模式下, show route 2001:db8:7:255::7/128 extensive expanded-nh 在设备 R1 上运行命令。
user@R1>show route 2001:db8:7:255::7/128 extensive expanded-nh to_CE0.inet6.0: 9 destinations, 9 routes (9 active, 0 holddown, 0 hidden) 2001:db8:7:255::7/128 (1 entry, 1 announced) Installed-nexthop: Indr Composite (0x76ba1e4) 2001:db8:0:a6::d06-6<c6> Krt_cnh (0x6fb25f4) Index:647 Krt_inh (0x7166d1c) Index:1048586 PNH: 2001:db8:0:a6::d06-6<c6> SRv6-TE IPV6 colored LSP List (0x7972f1c) Index:1048585 Frr_inh (0x76ba034) Index:1048577 PNH: 2001:db8:0:a2::1a23 Session-ID: 328 Chain Fully resolved tunnel (0x76b7bec) Index:640 SRv6 Router (0x76b7a3c) Index:634 fe80::5668:acff:feda:cc1b Session-ID: 322 via ge-0/0/3.0 Frr_inh (0x76b9f5c) Index:1048582 PNH: 2001:db8:0:a4::d04 Session-ID: 329 List (0x79729e8) Index:1048581 Chain Fully resolved tunnel (0x76b938c) Index:641 SRv6 Router (0x76b8ee8) Index:635 fe80::5668:acff:feda:cc51 Session-ID: 323 via ge-0/0/5.0 Chain Fully resolved tunnel (0x76b93f8) Index:642 SRv6 Router (0x76b8f54) Index:634 fe80::5668:acff:feda:cc1b Session-ID: 322 via ge-0/0/3.0 TSI: KRT in-kernel 2001:db8:7:255::7/128 -> {composite(647)} *BGP Preference: 170/-101 Route Distinguisher: 192.168.255.66:6 Next hop type: Indirect, Next hop index: 0 Address: 0x76ba394 Next-hop reference count: 3 Source: 2001:db8:6:255::6 Next hop type: Chain, Next hop index: 0 Next hop: via Chain Tunnel Composite, SRv6 Next hop: ELNH Address 0x76b7aa8, selected SRV6-Tunnel: Reduced-SRH Encap-mode Src: 2001:db8:1:255::1 Dest: 2001:db8:0:a6::d06-6<c6> Segment-list[0] 2001:db8:0:a2::1a23 Segment-list[1] 2001:db8:0:a3::1a34 Segment-list[2] 2001:db8:0:a6::d06 Next hop type: Chain, Next hop index: 0 Address: 0x76b7aa8 Next-hop reference count: 5
意义
输出确认 BGP VPN IPv6 服务前缀 2001:db8:7:255::7/128 安装在通过彩色 SRv6-TE 策略解析的 vpn.inet6.0 表中。
验证 CE0 和 CE7 之间的 IPv4 连接
目的
生成 ping 以验证客户边缘设备之间通过 IPv6 提供商核心的 IPv4 连接。
操作
在操作模式下, ping 10.100.10.7 在设备 CE0 上运行命令。
user@CE0> ping 10.100.10.7 PING 10.100.10.7 (10.100.10.7): 56 data bytes 64 bytes from 10.100.10.7: icmp_seq=0 ttl=62 time=9.363 ms 64 bytes from 10.100.10.7: icmp_seq=1 ttl=62 time=7.696 ms ^C --- 10.100.10.7 ping statistics --- 2 packets transmitted, 2 packets received, 0% packet loss round-trip min/avg/max/stddev = 7.696/8.529/9.363/0.834 ms
意义
输出确认 CE 设备网络之间的 IPv4 连接工作正常。在此示例中,这将验证 IPv6 提供商核心上的 SRv6 隧道是否正常工作。
变更历史表
是否支持某项功能取决于您使用的平台和版本。 使用 Feature Explorer 查看您使用的平台是否支持某项功能。
telemetry
[edit protocols source-packet-routing]
语句。
