在 IBA 探针中使用自定义遥测数据

总结 本主题介绍如何创建 IBA 探针并检测和存储历史数据库中的任何异常以供参考。

到目前为止，在本演练中，我们已经创建了一个自定义遥测收集器服务，用于定义要从设备收集的数据。现在，让我们将数据提取到蓝图中的 IBA 探针中，以便 Apstra 可以可视化和分析数据。

创建探测器

首先，我们将在您部署的蓝图中创建一个新探测，以便 Apstra 可以从您的自定义遥测收集器中提取数据。在此示例中，我们将重点介绍一组最少的配置，用于可视化 BFD 会话数据并在会话关闭时生成异常（警报）的简单用例。
注意：

数据中心和 Freeform 蓝图通过自定义遥测集合支持 IBA 探针。

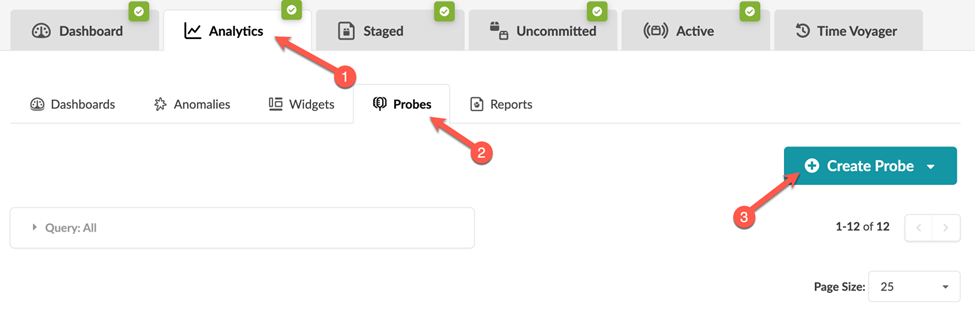

  1. 从蓝图中，导航到“分析>探测”，然后单击“新建探测>创建探测”。
  2. 输入名称和（可选）描述（在本例中为 BFD 示例探针），然后单击添加处理器。
  3. 选择处理器类型。对于我们的示例，我们选择了可扩展服务数据收集器处理器。
  4. 单击“添加”将处理器添加到探测器。请参阅《Juniper Apstra 用户指南》，了解有关不同处理器的信息。
  5. 单击“创建”创建探测器并返回到表视图。

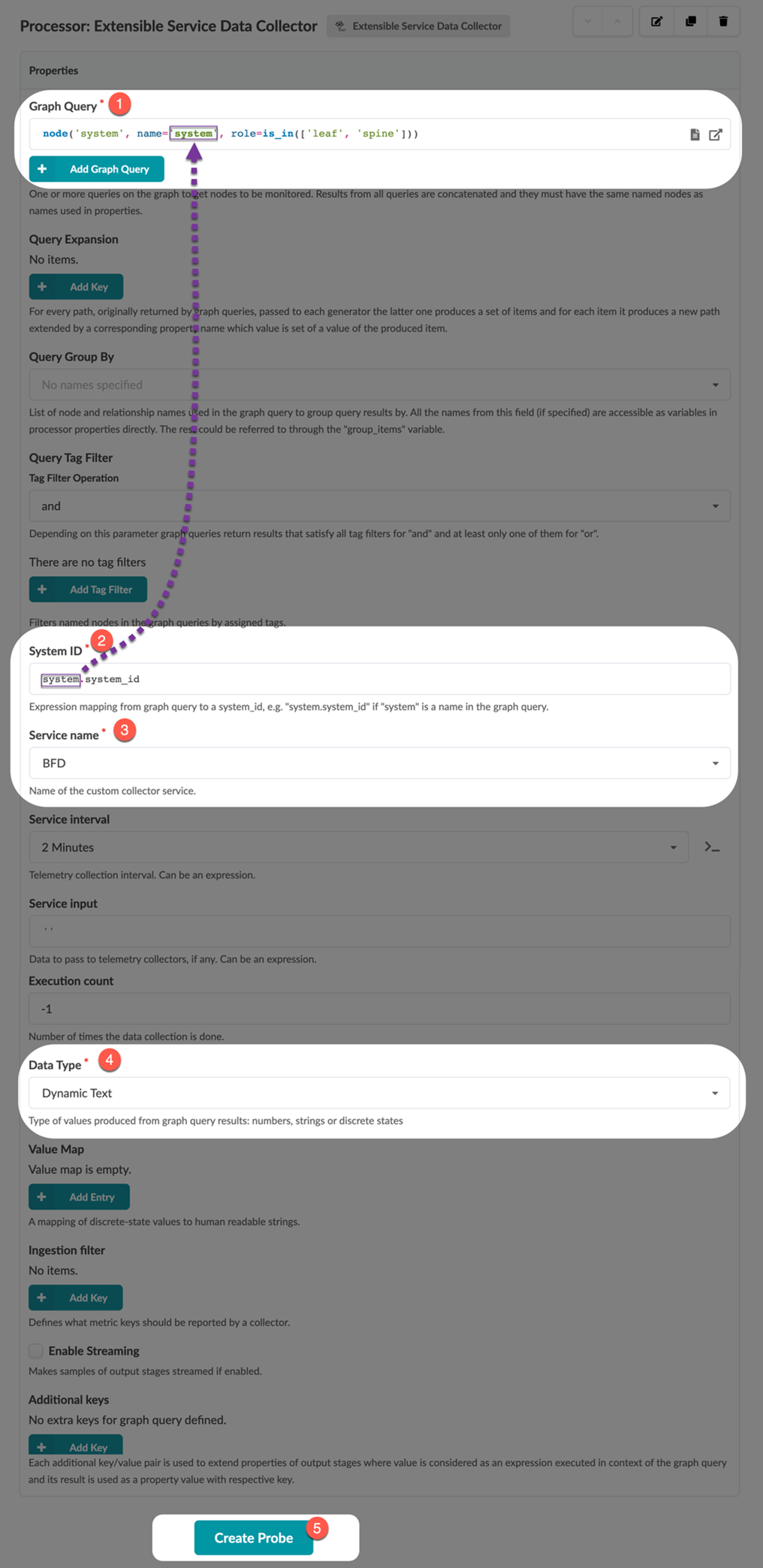

  6. 在“图形查询”字段的右侧，单击“选择预定义的图形查询”按钮，然后从“预定义查询”下拉列表中选择“DC – 所有托管设备（任何角色）”。
    此查询确定蓝图中执行遥测收集的范围。这意味着，如果蓝图中的设备与图形查询不匹配，则不会为该设备启动遥测收集服务。

    图形查询专门匹配蓝图图形数据库中的所有系统节点。每个受管设备（如叶交换机或主干交换机）在图表中显示为一个 system 节点。

    在我们上面选择的 预定义查询 中，查询匹配 类型的所有节点，在部署模式下，该节点 system的角色为 leaf、 access、 spine或 superspine。

  7. 单击“更新”返回到表视图。
  8. 在“系统 ID”字段中，输入 system.system_id。此条目告知探测器，图形查询将在托管设备上以名称 system （）name='system’ 匹配。
    每个系统节点上的属性 system_id 是指每个设备的系统 ID。此属性是 Apstra 用来唯一标识每个设备的属性。
  9. 从服务名称下拉列表中选择 BFD。
  10. 选择数据类型。

    • 如果遥测服务收集为string值类型，请选择“动态文本”。

    • 如果服务收集为integer值类型，请选择动态数字。

    在我们的示例中，我们选择了 动态文本 ，因为 BFD 会话状态包含字符串值 Up 和 Down.

  11. 单击创建探测器。

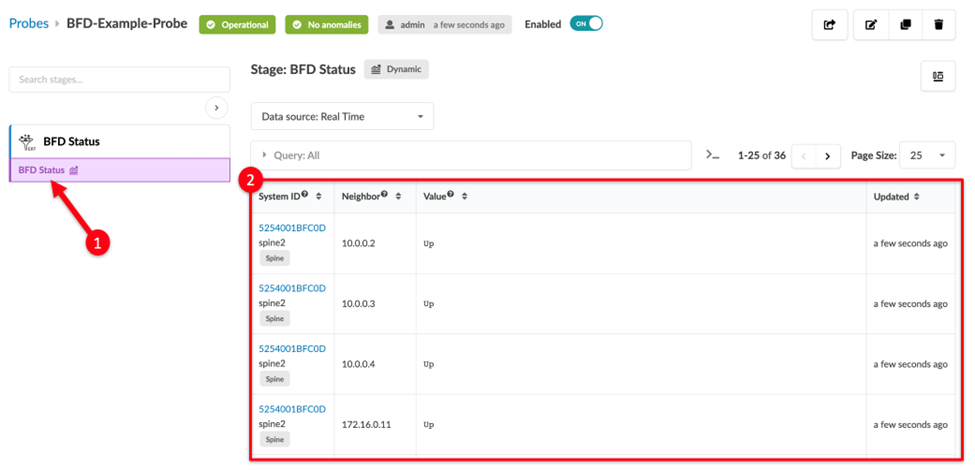

  12. 导航到数据收集器处理器的输出阶段，以验证探测器是否正确从自定义遥测收集器引入数据。
    祝贺！您已成功创建探针！

自定义探针

我们创建了一个工作探测器，用于收集网络中每个设备的 BFD 状态。现在，让我们探索几个有用的自定义选项来微调您的探针。

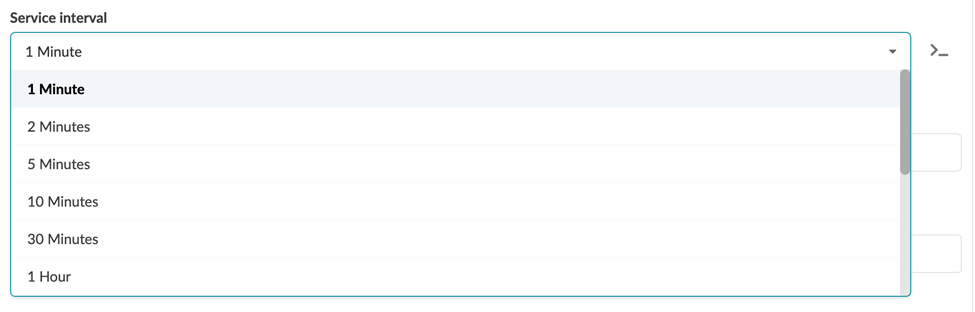

服务间隔

服务间隔确定遥测收集服务从设备提取数据并将其引入探测的频率。此间隔是需要注意的重要参数，因为过于激进的间隔可能会导致设备上的负载过大。最佳间隔将取决于您收集的数据。例如，与收集少数 BFD 会话的状态相比，获取包含数千个条目的大型路由表内容的收集器可能会导致更高的负载。

查询标签筛选

另一个有用的自定义选项是 查询标记筛选器。假设您在蓝图中将某些交换机标记为特定监控用例的 存储 。可以将此筛选器配置为仅在具有匹配标记的设备上执行遥测收集，如以下示例所示：

显示来自自定义遥测收集器的原始数据仅显示原始数据，因此可能很难判断它是表示网络的正常状态还是异常状态。使用 Asptra，您可以在检测到任何异常时收到主动通知。

执行分析

IBA 探针充当分析管道。所有 IBA 探测器在其管道开始时至少有一个源处理器。在我们的示例中，我们添加了一个 可扩展服务数据收集器 处理器，该处理器从自定义遥测收集器引入数据。

您可以在探测中链接其他处理器，以对数据执行其他分析，从而更有意义地了解网络的运行状况。这些处理器称为 分析处理器。

分析处理器使您能够聚合逻辑并将其应用于数据，并定义预期状态（或参考状态）以引发异常。例如，你可能对原始遥测数据的瞬时值不感兴趣，而是对聚合或趋势感兴趣。

分析处理器汇总计算平均值、最小值/最大值、标准偏差等信息。然后，可以将聚合数据与预期进行比较，以便确定数据是在指定范围之内还是之外，在这种情况下，将引发异常。您可能还需要检查此异常是否持续一段时间并超过特定阈值。仅当超过阈值时，才会标记异常，以避免标记暂时性或临时条件的异常。您可以通过配置 Time_In_State 处理器来实现此目的。

表 1 介绍了不同类型的分析处理器。

表 1：分析处理器

处理器类型

描述

范围处理器

处理器名称：范围、状态、Time_In_State Match_String

范围处理器定义参考状态并生成异常。

分组处理器

处理器名称：Match_Count、Match_perc、Set_Count、总和、平均、最小值、最大值和Std_Dev

组处理器在馈送到范围处理器之前聚合和处理数据。这些处理器可以：

  • 生成每个设备的协议状态计数。

  • 从多个设备生成计数器的总和，以表示结构中的计数器总数。

多输入处理器

处理器名称：Match_Count、Match_perc、Set_Count、总和、平均、最小值、最大值和Std_Dev

分析处理器从多个阶段获取输入。这些处理器可以：

  • 生成单个输出数据集，该数据集是来自多个阶段的输入的并集。

  • 对来自多个阶段的输入执行逻辑比较。

有关所有分析处理器的详细说明，请参阅《瞻博网络 Apstra 用户指南》中的探测器处理器（分析）。

注意：

动态数据类型（动态文本或动态数字）不支持多输入处理器。

在下一节中，我们将配置 BFD 示例探测器以检测和引发异常。

引发异常并存储历史数据

现在，我们将配置示例探测，以便在 BFD 会话中断时检测并引发异常，并将异常存储在历史数据库中以供参考。
  1. 首先，将第二个处理器添加到您在创建探测器中创建的探测器，然后单击添加处理器。
  2. 选择匹配计数处理器，并为处理器指定一个描述性名称，例如关闭会话计数。
    匹配计数处理器对处于“关闭”状态的 BFD 会话数进行计数，并按设备对计数进行分组。

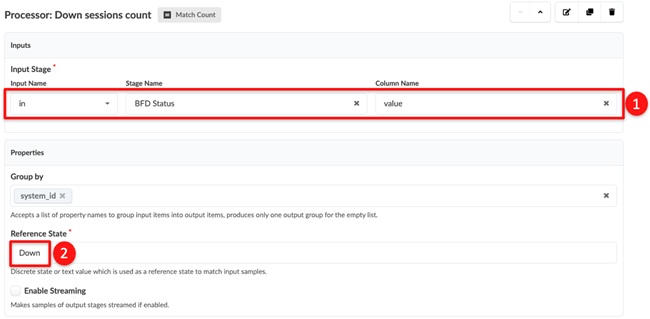

  3. 配置第二个处理器，然后在“引用状态”字段中向下输入。
    此处理器配置探测管道，以便来自前一个处理器的数据相互馈送。
    更新探测时，输出会显示每个设备处于 “关闭 ”状态的 BFD 会话数。
  4. 添加第三个也是最后一个处理器。此处理器生成异常，以便在有一个或多个 BFD 会话处于关闭状态时提醒您。
  5. 单击添加处理器，然后选择匹配计数处理器。
    为处理器指定一个描述性名称（在本例中为 BFD 异常（下降> 0），然后单击 添加。

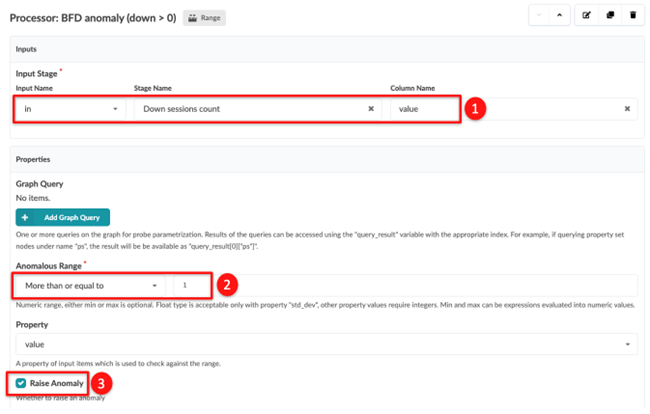

  6. 配置第三个处理器。

    1. 输入输入阶段 – 阶段名称，然后选择列名称的值。在我们的示例中，我们将阶段名称定义为向下会话计数。

    2. 将 异常范围 设置为 大于等于 和 1。

    3. 单击 引发异常。

  7. 仍在探测配置界面中，单击启用指标日志记录，然后选择第二个处理器的输出级。此操作将启用数据的历史日志记录。
  8. 单击更新探测器。
    如果有任何 BFD 会话处于“关闭”状态，探测会为 BFD 会话生成异常。

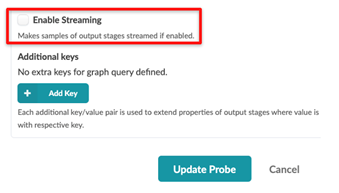

  9. 选中探测配置中的启用流式处理。
  10. 最后，选择“数据源： 时序”视图以查看此阶段监视的数据值的更改历史记录。
