打开包装并安装 SSR120

打开 SSR120 的包装

SSR120 装在纸板箱中运输，并用泡沫包装材料固定。纸箱还包含一个配件盒和快速入门说明。

注意：

SSR120 在纸板箱内得到最大程度的保护。在准备好开始安装之前，请勿打开包装。

要打开 SSR120 的包装，请执行以下步骤：

  1. 将纸板箱移至尽可能靠近安装地点的暂存区域，以便有足够的空间从机箱中取出组件。
  2. 放置纸板纸箱，箭头朝上。
  3. 小心地打开纸板箱的顶部。
  4. 取下覆盖 SSR120 顶部的泡沫。
  5. 取下附件盒。
  6. 根据 表 1 中的清单验证收到的部件。
  7. 将支架和螺栓存放在配件盒内。
  8. 保存装运纸箱和包装材料，以备日后需要移动或装运服务网关时使用。

验证随 SSR120 收到的部件

货件包括装箱单。根据装箱单上的物品检查您在装运纸箱中收到的零件。发货的部件取决于您订购的配置。

如果装箱单上缺少任何部件，请联系您的客户服务代表，或从美国或加拿大境内拨打 1-888-314-5822 联系瞻博网络客户服务。有关没有免费号码的国家/地区的国际长途或直拨选项，请参阅 https://www.juniper.net/support/requesting-support.html。

表 1：完全配置的 SSR120 的部件清单

组件

数量

SSR120 机箱

1

DB-9 到 RJ-45 适配器，直通电缆

1

适合您所在地理位置的 C13 电源线

1

交流/直流电源适配器

1

LTE 天线（为 SSR120-AA 和 SSR120-AE 型号提供）

2

机架安装套件（可单独订购）部件号： SSR100-RMK

  • 2 个安装支架

  • 6 个 M5x7.0 毫米六角头托架螺钉

  • 4 平头 M6x16 mm 十字圆头安装螺钉

  • 4 保持架内 M6 浮动螺母，钢+锌

  • 4 个 M6 塑料垫圈

文档路线图和产品保修

1

更新基本安装数据

注意：

如果对安装基数进行任何添加或更改，或者安装基数已移动，请更新安装基数数据。对于装机量数据不准确的产品，瞻博网络不对不符合硬件更换 SLA 的要求负责。

在 https://supportportal.juniper.net/s/CreateCase 更新您的安装基础。

将 SSR120 安装在桌子或其他水平表面上

在将 SSR120 安装到桌子或其他水平表面之前：

注意：

请勿堵塞 SSR120 机箱外壳上的通风口。堵塞通风口会导致设备过热。

要将 SSR120 安装在桌子或其他水平表面上：

  1. 从装运纸箱中取出设备（请参阅 打开 SSR120 的包装）。

  2. 将设备放在桌子或水平表面上。

将 SSR120 安装在两柱机架上

如果需要将 SSR120 安装在两柱机架上，则必须订购机架安装套件 （SSR100-RMK）。

在将 SSR120 安装到两柱机架上之前：

确保您有以下可用的零件和工具：

  • 可单独订购的机架安装套件 （SSR100-RMK）

    • 2 个安装支架

    • 6 个 M5x7.0mm 平头支架螺钉

    • 4 平头 M6x16mm 十字圆头安装螺钉

    • 4 保持架内 M6 浮动螺母，钢+锌

    • 4 个 M6 塑料垫圈

  • 十字 （+） 螺丝刀，2 号

  • 3mm六角工具

注意：

必须有一个人可以抬起 SSR120 机箱，而另一个人则将机箱固定到机架上。
注意：

如果要在机架上安装多个设备，请将最重的设备安装在机架底部，然后按照设备重量降序将其他设备从机架底部安装到顶部。

要将 SSR120 安装到两柱机架上：

  1. 从装运纸箱中取出 SSR120（请参阅 打开 SSR120 的包装）。
  2. 沿设备前部对齐安装支架，使安装支架上的孔与设备侧面板上的孔对齐。见 图 1。

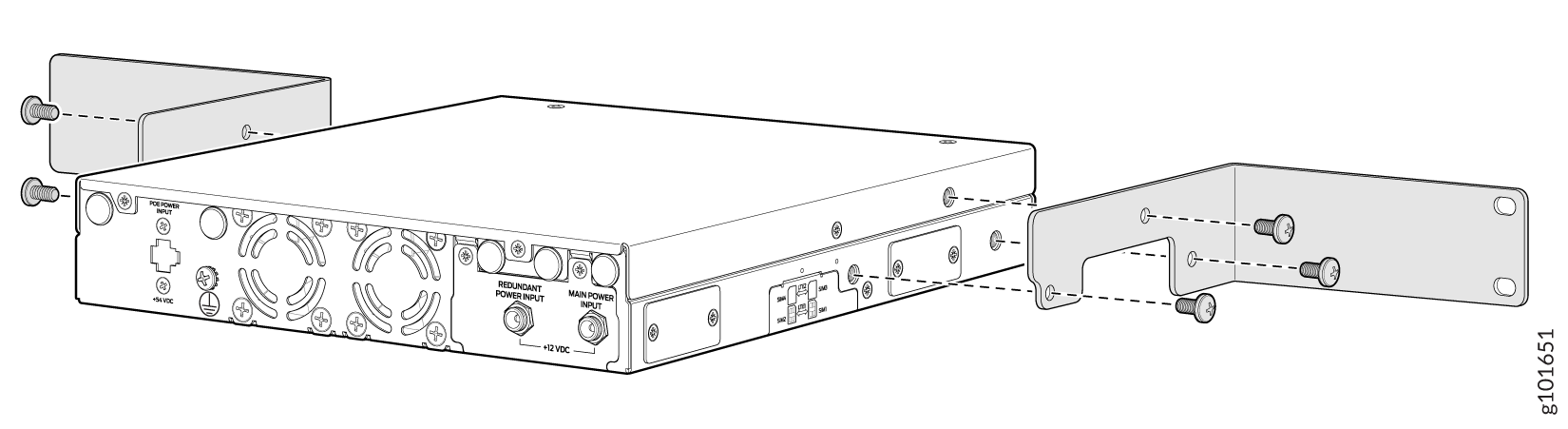

    图 1：安装安装支架 Attaching the Mounting Brackets
  3. 将六个 M5x7.0 毫米六角头支架螺钉插入对齐的孔中，并以 10 Nm 的扭矩拧紧螺钉。确保支架的弯曲部分紧贴设备机身的下部。
  4. 让一个人抓住设备的两侧，提起设备，然后将其放置在机架中，将安装支架孔与机架导轨上的螺纹孔对齐。将每个安装支架上的底孔与每个机架导轨上的孔对齐，确保设备水平。参见 图 2。

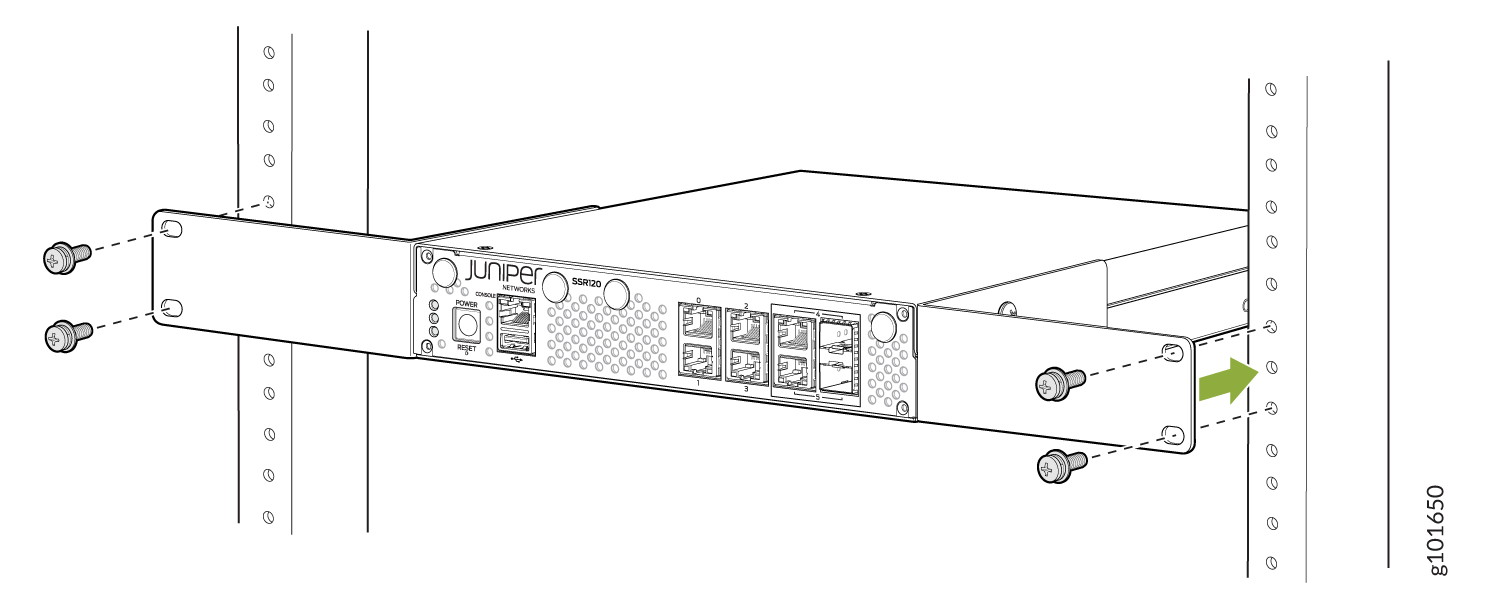

    图 2：将 SSR120 安装到机架Juniper Networks SSR120 being installed into a server rack with a green arrow showing insertion direction; front panel features Ethernet ports and status indicators.上
  5. 让第二个人使用 4 个平头 M6x16 毫米十字圆头安装螺钉、4 个保持架中的 M6 浮动螺母和 4 个 M6 塑料垫圈将设备固定到机架上。以 18 Nm 的扭矩拧紧螺钉。
  6. 通过验证机架一侧的所有螺钉是否与另一侧的螺钉对齐，确保设备水平。

为支持 LTE 的 SSR120 设备安装天线

要安装天线，请执行以下操作：

  1. 从 SSR120 前面板上取下 SMA 连接器上的防尘盖。

  2. 将天线连接到 SMA 连接器并用手拧紧。

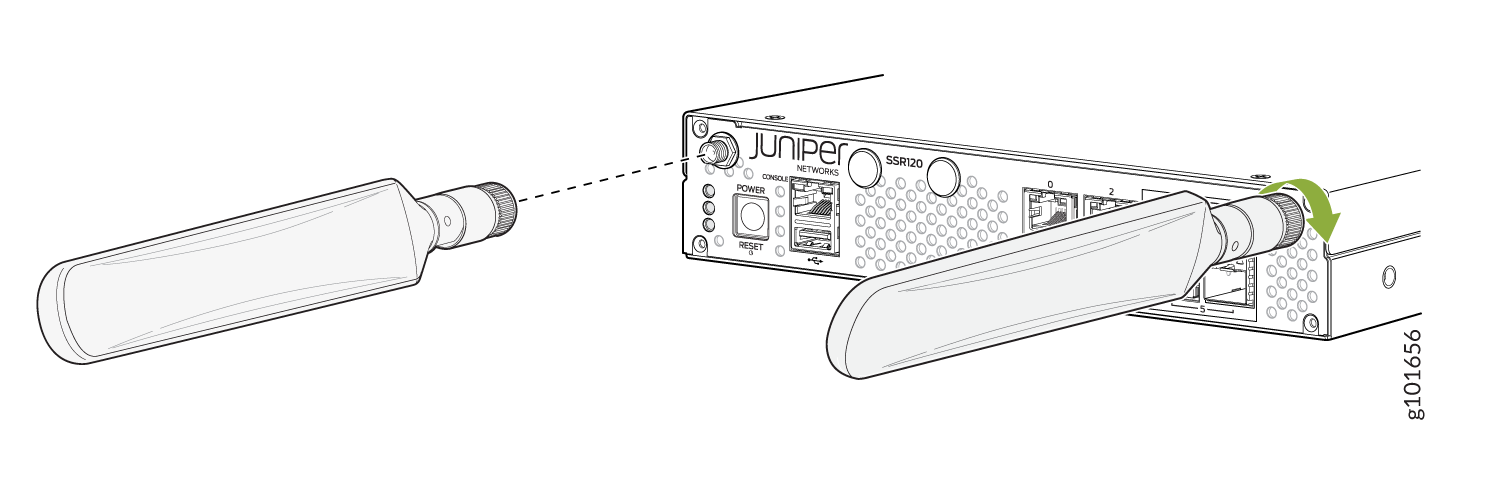

    图 3：将天线连接到 SSR120 Installing antennas on Juniper Networks SSR120 device with green arrow indicating alignment and twisting process.

  3. 将天线沿垂直方向旋转 0-90 度。

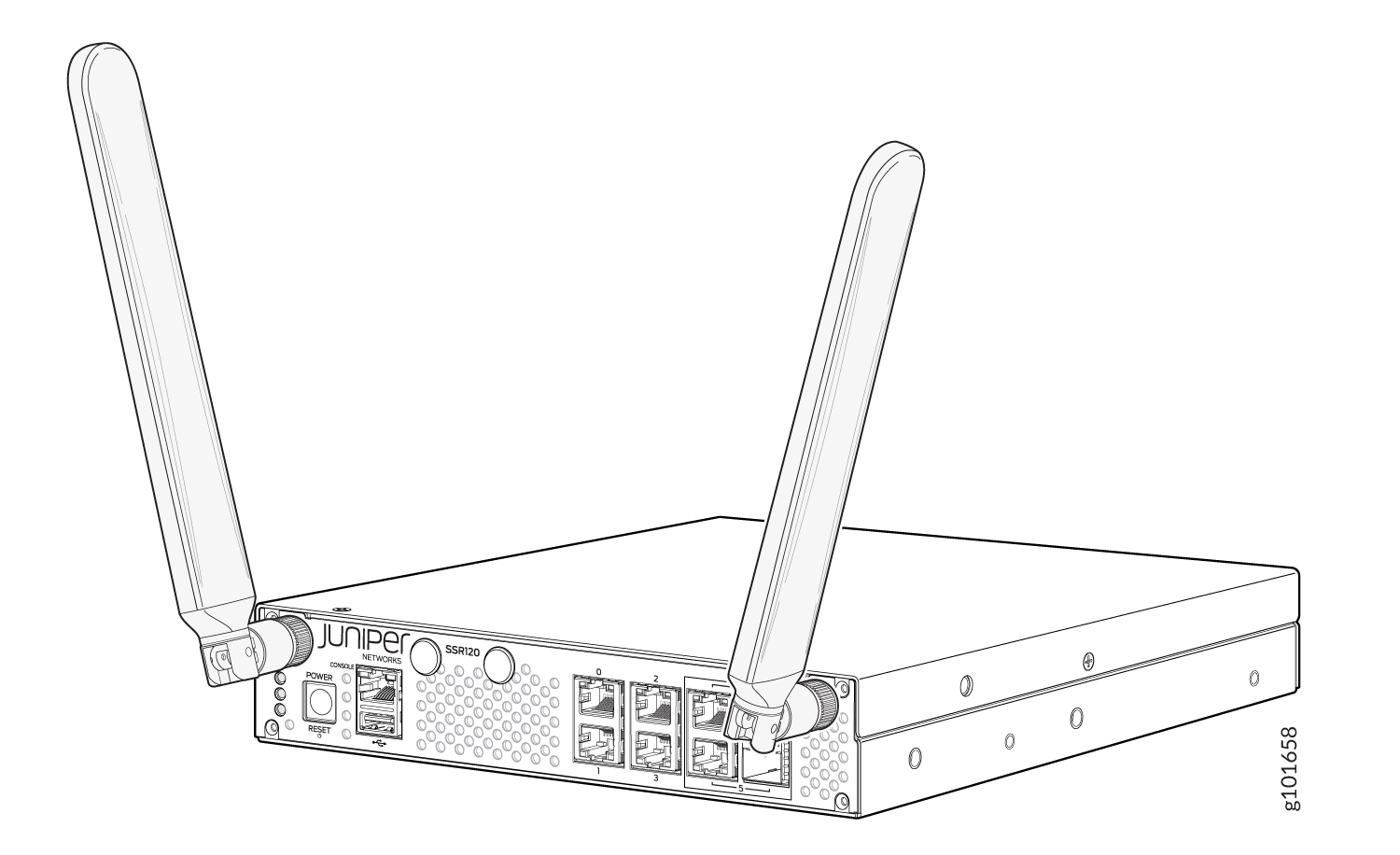

    Juniper Networks SSR120 device with antennas, Ethernet ports, console port, and reset button for enterprise routing.

插入 SIM 卡

SSR120 LTE 变体（SSR120-AA 和 SSR120-AE）支持 Micro-SIM 卡。

要插入 Micro-SIM 卡：

  1. 使用飞利浦螺丝刀取下设备侧面的 SIM 卡插槽盖。见 图 4。

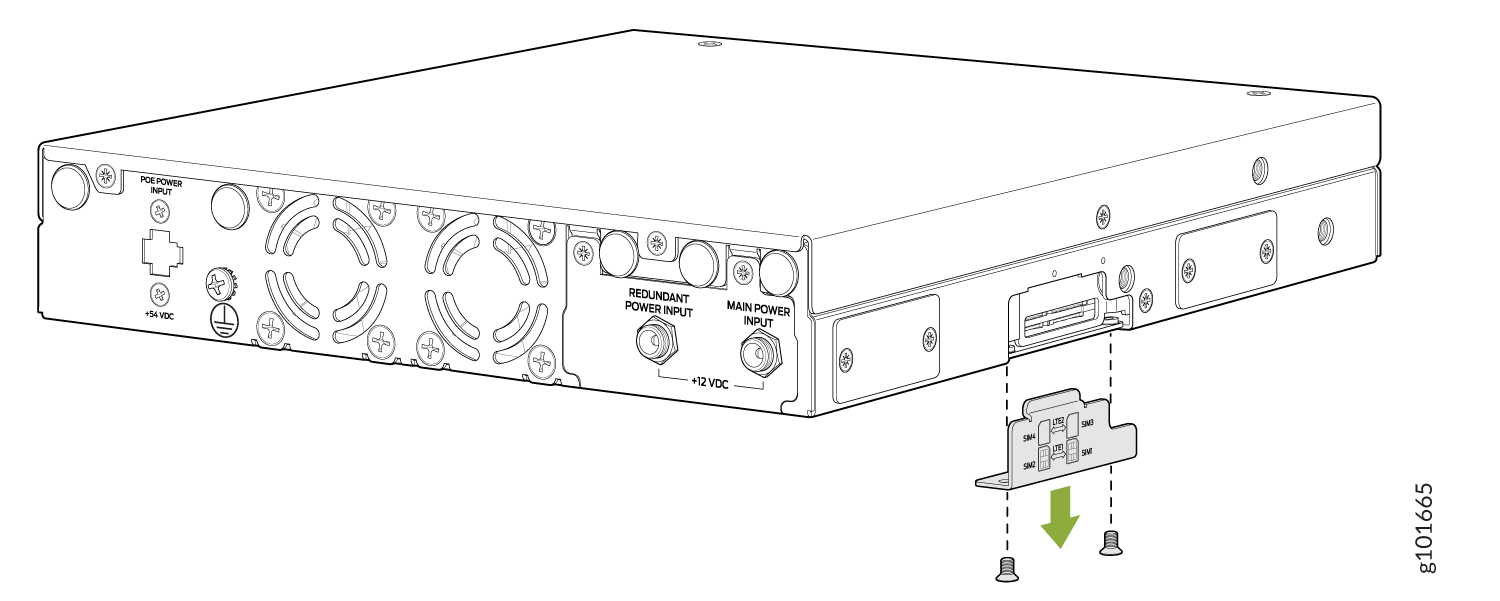

    图 4：卸下 SIM 卡插槽盖 Removing the SIM Card Slot Cover

  2. 将 Micro-SIM 卡插入插槽 SIM1。

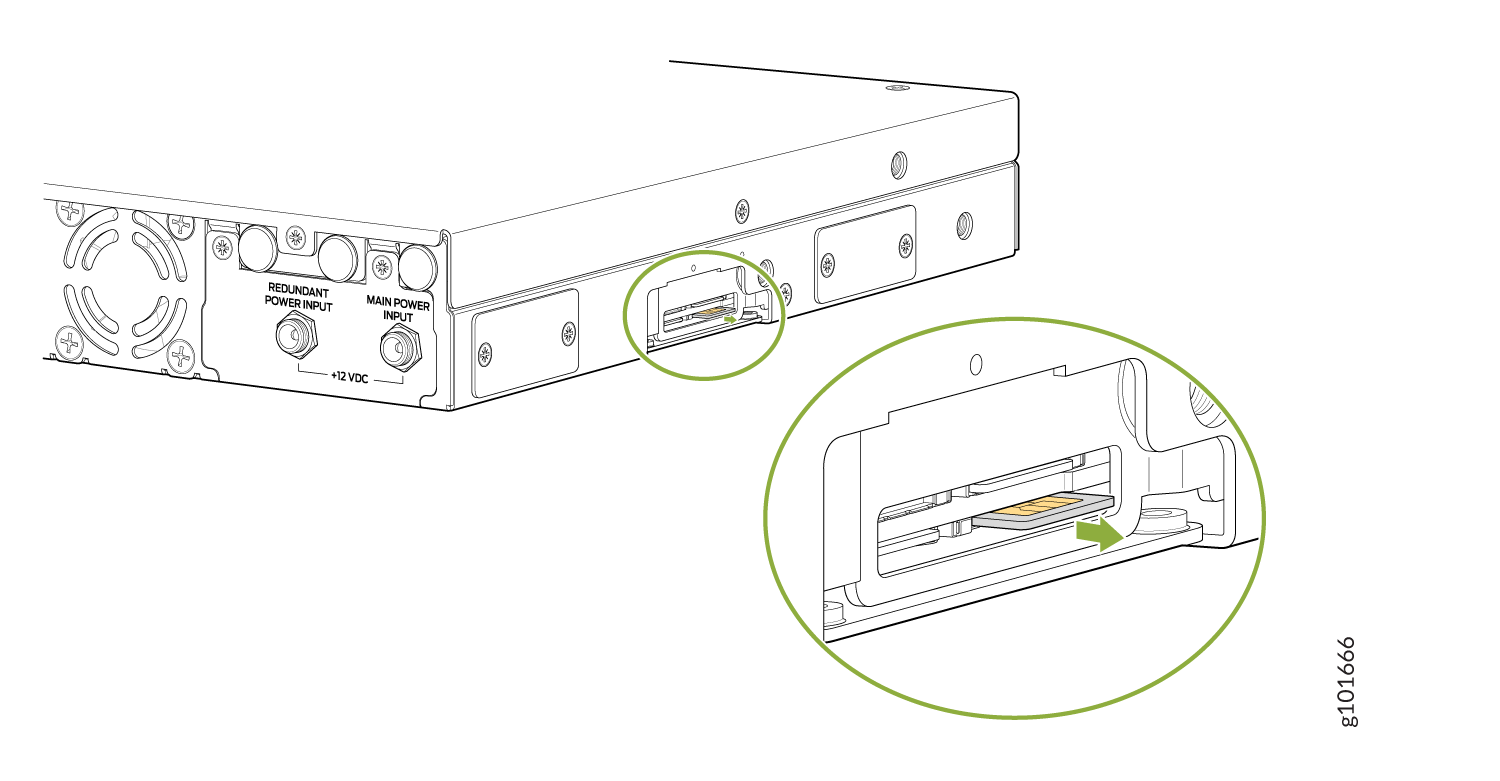

    图 5：插入 Micro-SIM 卡 Inserting the Micro-SIM Card
    注意：

    您只能将 Micro-SIM 卡插入 SIM1 插槽中，而不能插入其他 SIM 卡插槽中。插入 Micro-SIM 卡时，请确保正确定位卡。

  3. 装回 SIM 卡插槽盖并以 6 Nm 的扭矩拧紧其螺钉。

    图 6：更换 SIM 卡插槽盖 Replacing the SIM Card Slot Cover
