维护SRX5600电缆和连接器

维护SRX5600防火墙网络电缆

目的

为获得最佳防火墙性能，请验证网线的状况。

行动

定期：

  • 使用电缆管理器来支撑电缆并防止电缆移位或产生应力点。

    图 1：电缆管理器 Cable Managers

  • 将多余的电缆放在电缆管理器中。不要让紧固的电缆环从连接器或电缆管理器上悬挂，因为这会在紧固点处对电缆施加压力。将紧固件放在环上有助于保持其形状。

  • 保持电缆连接清洁，没有灰尘和其他颗粒，这可能会导致接收功率水平下降。在连接接口之前，请务必检查电缆并在必要时进行清洁。

  • 给电缆的两端贴上标签以进行识别。

以下准则专门适用于光纤电缆：

  • 拔下光纤电缆时，务必将橡胶安全插头放在收发器上方的 IOC 或端口模块面板上以及电缆末端。

  • 锚定光纤电缆以避免对连接器施加压力。请务必固定光纤电缆，以免它们在悬挂在地板上时支撑自身的重量。切勿让光纤电缆从连接器上自由悬挂。

  • 避免将光纤电缆弯曲超过其弯曲半径。小于几英寸的电弧会损坏电缆并导致难以诊断的问题。

  • 频繁地插入和拔出光纤电缆进出光学仪器会对仪器造成损坏，维修成本高昂。相反，将短光纤延长线连接到光纤设备。然后，由于频繁插拔而导致的任何磨损都会被短光纤延长线吸收，短光纤延长线易于更换且成本低廉。

  • 保持光纤电缆连接清洁。收发器或电缆连接器的管道中微小的油和灰尘沉积物可能会导致光损失，降低信号功率，并可能导致光连接出现间歇性问题。

    要清洁收发器，请使用适当的光纤清洁设备，例如 RIFOCS 光纤适配器清洁棒（部件号 946）。按照您使用的清洁套件的说明进行作。

    清洁光纤收发器后，请确保光纤电缆的连接器尖端清洁。仅使用经批准的无酒精光纤电缆清洁套件，例如 Opptex Cletop-S 光纤清洁器。按照您使用的清洁套件的说明进行作。

更换SRX5600防火墙上的管理以太网线缆

防火墙随附了一根带 RJ-45 连接器的以太网电缆。

开始更换管理以太网线缆之前：

确保您有以下可用设备：

  • ESD 接地带

要更换连接到 以太网 端口的电缆：

  1. 将 ESD 接地腕带连接到裸露的手腕，然后将腕带的另一端连接到 ESD 接地点。
  2. 按下连接器上的卡舌，然后将连接器直接拉出端口。 图 2 显示了连接器。
  3. 断开电缆与网络设备的连接。
  4. 将更换电缆的一端插入 以太网 端口。 图 3 显示了端口。
  5. 将电缆的另一端插入网络设备。
图 2：电缆连接器 Cable Connector
图 3：以太网端口 Ethernet Port

更换SRX5600防火墙控制台或辅助电缆

开始更换控制台或辅助线缆之前：

确保您有以下可用设备：

  • ESD 接地带

要使用系统控制台配置和管理路由引擎，请将其连接到路由引擎上的 CONSOLE 端口。要使用笔记本电脑、调制解调器或其他辅助设备，请将其连接到路由引擎上的 AUX 端口。两个端口都接受带有 RJ-45 连接器的电缆。如果要将设备连接到两个端口，则必须提供另一根电缆。

要更换连接到管理控制台或辅助设备的电缆：

  1. 将 ESD 接地腕带连接到裸露的手腕，然后将腕带的另一端连接到 ESD 接地点。
  2. 按下连接器上的卡舌，然后将连接器直接拉出端口。
  3. 断开电缆与控制台或辅助设备的连接。
  4. 将更换串行电缆的 RJ-45 端插入 CONSOLE 或 AUX 端口。 图 4 显示了路由引擎上的外部设备端口。
  5. 将 DB-9 插座端插入控制台或辅助设备的串行端口。
图 4：辅助和控制台端口 Auxiliary and Console Ports

更换SRX5600防火墙网络接口电缆

要更换连接到 IOC、端口模块或 MIC 的网络接口电缆，请执行以下过程：

卸下SRX5600防火墙网络接口电缆

开始从防火墙拔下网络接口电缆之前：

确保您有以下可用设备：

  • ESD 接地带

  • 橡胶安全帽

卸下和安装网络接口电缆不会影响防火墙功能，只是在电缆断开时组件不会接收或传输数据。

要从 IOC、端口模块或 MIC 上的网络接口上拔下光纤电缆：

  1. 如果组件连接到光纤电缆，请为每根电缆和收发器准备好橡胶安全帽。
  2. 如果卸下连接到组件的所有电缆，请使用下列方法之一使组件脱机：

    • 要使端口模块脱机：

      • 按端口模块上的联机/脱机按钮。使用适合通向按钮的开口内的窄端工具。按住按钮直到端口模块 LED 熄灭（约 5 秒）。

      • 发出以下 CLI 命令：

        有关命令的详细信息，请参阅 www.juniper.net/documentation/ 上的Junos OS系统基础知识和服务命令参考。

    • 要使接口卡脱机：

      • 按住作员界面上的相应在线按钮。按钮旁边的绿色 OK LED 开始闪烁。按住按钮直到 LED 熄灭。

      • 发出以下 CLI 命令：

        有关命令的详细信息，请参阅 www.juniper.net/documentation/ 上的“Junos OS系统基础知识和服务命令参考”。

  3. 从电缆连接器端口上拔下电缆。如果网络接口使用光纤电缆，请立即用橡胶安全帽盖住每个收发器和每根电缆的末端。
    激光警告：

    请勿直视光纤收发器或光纤电缆的末端。光纤收发器和连接到收发器的光纤电缆会发出可能伤害眼睛的激光。
    谨慎：

    请勿将光纤收发器暴露在外，插入或拔下电缆时除外。安全帽可保持端口清洁并保护您的眼睛免受意外暴露在激光下。
  4. 从电缆管理器上拔下电缆，然后将其从目标端口上拆下。

安装SRX5600防火墙网络接口电缆

开始安装网络接口电缆之前：

确保您有以下可用设备：

  • ESD 接地带

要在 IOC、端口模块或 MIC 的网络接口上安装光纤电缆：

  1. 准备好组件使用的电缆类型的长度。
  2. 如果电缆连接器端口被橡胶安全塞覆盖，请拔下插头。
    激光警告：

    请勿直视光纤收发器或光纤电缆的末端。光纤收发器和连接到收发器的光纤电缆会发出可能伤害眼睛的激光。
    谨慎：

    请勿将光纤收发器暴露在外，插入或拔下电缆时除外。安全帽可保持端口清洁并保护您的眼睛免受意外暴露在激光下。
  3. 将电缆连接器插入组件面板上的电缆连接器端口。
  4. 将电缆布置在电缆管理器中，以防止其移位或产生应力点。固定电缆，使其在悬挂在地板上时不会支撑自身的重量。将多余的电缆放在整齐盘绕的环中。将紧固件放在环上有助于保持其形状。
    谨慎：

    请勿将光纤电缆弯曲超过其最小弯曲半径。直径小于几英寸的电弧会损坏电缆并导致难以诊断的问题。
    谨慎：

    不要让光纤电缆从连接器上自由悬挂。不要让电缆的紧固环悬垂，这会在紧固点对电缆施加压力。
  5. 将电缆的另一端插入目标端口。
  6. 对任何其他电缆重复上述步骤。
  7. 如果组件处于脱机状态（其故障指示灯 LED 亮起），请使用以下方法之一使其联机。

    • 要使 IOC 或 MPC 联机，请执行以下作：

      • 按住作员接口上相应的 IOC 或 MPC 联机按钮，直到按钮旁边的绿色 OK LED 常亮，大约需要 5 秒钟。

      • 发出以下 CLI 命令：

        有关命令的详细信息，请参阅 www.juniper.net/documentation/ 上的“Junos OS系统基础知识和服务命令参考”。

    • 要使端口模块联机，请执行以下作：

      • 按下端口模块联机按钮，直到 PIC LED 呈绿色亮起。使用适合通向按钮的开口内的窄端工具。

      • 发出以下 CLI 命令：

        有关命令的详细信息，请参阅 www.juniper.net/documentation/ 上的“Junos OS系统基础知识和服务命令参考”。

    LED 正常工作指示灯确认组件联机。您还可以通过发出 show chassis fpc 命令来验证 IOC 是否正常运行，或通过发出 show chassis fpc pic-status 命令来验证 PIC 是否正常运行。

更换SRX5600防火墙 XFP 和 SFP 收发器

要更换 XFP 或 SFP 收发器，请执行以下过程：

卸下SRX5600防火墙 SFP 或 XFP 收发器

开始卸下 SFP 或 XFP 收发器之前：

确保您有以下可用设备：

  • ESD 接地带

  • 更换收发器或收发器插头

  • 防静电垫

  • 收发器橡胶安全帽

  • 尖嘴钳

收发器安装在 MIC 或 SPC 中。收发器具有热插入和热拔除两种特点。卸下收发器不会中断卡的功能，但卸下的收发器不再接收或传输数据。

要卸下收发器（参见 图 5）：

  1. 将 ESD 接地腕带连接到裸露的手腕，然后将腕带的另一端连接到 ESD 接地点。
  2. 为连接到收发器的电缆贴上标签，以便以后可以正确重新连接它们。
    激光警告：

    请勿直视光纤收发器或光纤电缆的末端。光纤收发器和连接到收发器的光纤电缆会发出可能伤害眼睛的激光。
    警告：

    请勿将光纤收发器暴露在外，插入或拔下电缆时除外。橡胶安全帽可保持端口清洁并防止意外暴露在激光下。
  3. 从收发器上拔下电缆连接器。断开光纤电缆后，立即用橡胶安全帽盖住收发器和每个光纤电缆连接器的末端。
  4. 小心地将断开的电缆布置在电缆管理器中，以防止电缆产生应力点。
    谨慎：

    请勿将光纤电缆弯曲超过其最小弯曲半径。直径小于几英寸的电弧会损坏电缆并导致难以诊断的问题。
  5. 使用尖嘴钳，完全打开收发器上的弹出杆以解锁收发器。请参阅 图 5。
    谨慎：

    确保完全打开弹出杆，直到听到咔嗒声。这样可以防止对收发器造成损坏。
  6. 抓住收发器弹出杆并将收发器拉动约 0.5 英寸。（1.3 厘米）离开端口。
  7. 用手指抓住收发器的主体并将其直接拉出端口。
    图 5：卸下收发器 Removing a Transceiver
    1
    —

    顶出杆


  8. 在收发器上放置橡胶安全帽。
  9. 将拆下的收发器放在防静电垫上或静电袋中。
  10. 如果不更换收发器，请将收发器插槽插头插入卡中。
谨慎：

从卡中取出收发器后，请等待至少 30 秒，然后再重新插入或将收发器插入其他插槽。

安装 SRX5600 防火墙 SFP 或 XFP 收发器

开始安装 SFP 或 XFP 收发器之前：

确保您有以下可用设备：

  • ESD 接地带

  • 收发器橡胶安全帽

安装在 MIC 或 SPC 中的收发器。收发器具有热插入和热拔除两种特点。卸下收发器不会中断卡的功能，但卸下的收发器不再接收或传输数据。

谨慎：

瞻博网络技术援助中心 （JTAC） 为瞻博网络提供的光模块和光缆提供全面支持。但是，JTAC 不为未经瞻博网络认证或提供的第三方光模块和光缆提供支持。如果您在运行使用第三方光模块或光缆的瞻博网络设备时遇到问题，如果 JTAC 认为观察到的问题与使用第三方光模块或光缆无关，JTAC 可能会帮助您诊断与主机相关的问题。您的 JTAC 工程师可能会要求您检查第三方光模块或光缆，如果需要，请更换为符合瞻博网络认证的同等组件。

使用高功耗的第三方光模块（例如，相干 ZR 或 ZR+）可能会对主机设备造成热损坏或缩短其使用寿命。因使用第三方光模块或电缆而对主机设备造成的任何损坏均由用户负责。瞻博网络对因此类使用而造成的任何损害不承担任何责任。

要安装收发器：

  1. 将静电放电 （ESD） 接地腕带连接到裸露的手腕，然后将腕带连接到机箱上的一个 ESD 点。
  2. 从静电包中取出每个要安装的收发器，并标识要安装它的组件上的插槽。
  3. 验证每个收发器是否都被橡胶安全帽覆盖。如果不是，请用安全帽盖住收发器。
  4. 小心地将收发器与组件中的插槽对齐。连接器应面向组件。
  5. 滑动收发器，直到连接器就位在组件插槽中。如果无法完全插入收发器，请确保连接器朝向正确方向。
  6. 关闭收发器的弹出手柄。
  7. 从收发器上取下橡胶安全帽，然后将电缆插入收发器。
  8. 验证组件面板上的状态 LED 是否指示收发器工作正常。

更换SRX5600防火墙 电缆管理器

要更换电缆管理器，请执行以下过程：

卸下SRX5600防火墙电缆管理器

电缆管理系统位于插件架的两侧。电缆管理系统的重量约为 0.14 千克（0.3 磅）。

要卸下电缆管理系统（请参阅 图 6）：

  1. 将静电放电 （ESD） 接地腕带连接到裸露的手腕，然后将腕带连接到机箱上的一个 ESD 点。
  2. 松开机箱两侧的外加螺钉。
  3. 卸下电缆管理器。

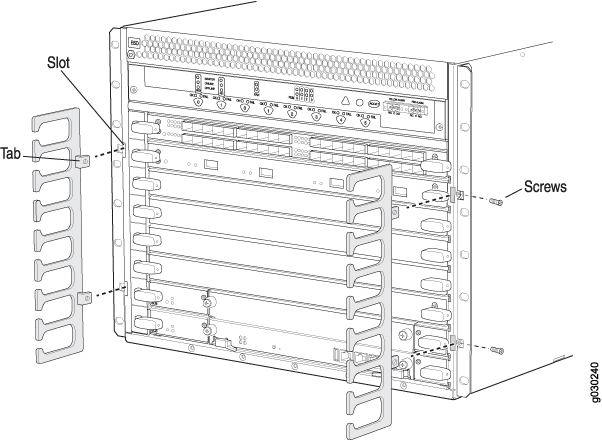

图 6：拆卸或安装电缆管理系统 Technical diagram of rack-mounted server equipment showing labeled slots, tabs, screws, and chassis in a modular chassis system.

安装 SRX5600 防火墙电缆管理器

要安装电缆管理系统，请执行以下步骤：

  1. 将静电放电 （ESD） 接地腕带连接到裸露的手腕，然后将腕带连接到机箱上的一个 ESD 点。
  2. 将电缆管理系统放置在机箱的正面。
  3. 将卡舌插入插槽中。
  4. 完全拧紧外加螺钉。
