SRX5600防火墙接地和电源连接所需的工具和部件

若要将防火墙接地并为其供电，需要以下工具和部件：

十字（+）螺丝刀，编号 1 和 2
2.5 毫米平头（–）螺丝刀
7/16 英寸六角头外置驱动套筒扳手或螺母起子，扭矩范围在 23 lb-in 之间。（2.6 牛米）和 25 磅英寸。（2.8 Nm）拧紧扭矩，用于将螺母拧紧到直流供电防火墙上每个电源上的端子螺柱。
线切割机
静电放电（ESD）接地腕带

接地SRX5600防火墙

警告：

为满足安全和电磁干扰（EMI）要求并确保正常运行，在连接电源之前，必须将防火墙机箱正确接地。

通过将接地电缆接地，然后使用 UNC 1/4-20 两个螺钉将其连接到机箱接地点来将设备接地。您必须提供接地电缆（电缆接线片随设备一起提供）。

验证有执照的电工是否已将设备随附的电缆接线片连接到接地电缆。
将静电放电（ESD）接地腕带连接到裸露的手腕上，并将腕带连接到经批准的现场 ESD 接地点。请参阅适用于您站点的说明。
在进行接地连接之前，请确保所有接地表面清洁并使其光亮。
将接地电缆连接到正确的接地。
从现场 ESD 接地点拆下 ESD 接地带。
将静电放电（ESD）接地腕带连接到裸露的手腕，然后将腕带连接到机箱上的其中一个 ESD 点。
将接地电缆接线片放在接地点上。接地点的尺寸为 UNC 1/4-20 螺钉和 1/4 英寸。分体式垫圈，在配件盒中提供。
将接地电缆接线片固定到接地点，首先使用垫圈，然后用螺钉固定，如图 1 所示。

图1：连接接地电缆
敷好接地电缆，并验证它不会接触或阻止对设备组件的访问，并且它不会悬垂在人们可能绊倒的地方。

将电源连接到交流供电的SRX5600防火墙

警告：

为满足安全和电磁干扰（EMI）要求并确保正常运行，在连接电源之前，必须将防火墙机箱正确接地。有关说明，请参阅将 SRX5600 防火墙接地。

谨慎：

不要在同一防火墙内混用交流和直流电源。可能会损坏设备。

通过将电源线从交流电源连接到位于电源上的交流设备插座，可以将交流电源连接到设备。防火墙未提供电源线。

要将每个电源的交流电源线连接到设备（请参阅图 2）：

找到或获取将用于防火墙的电源线。电源线必须具有适合您所在地理位置的插头。
将静电放电（ESD）接地腕带连接到裸露的手腕，然后将腕带连接到机箱上的其中一个 ESD 点。
将电源上设备插座旁边的交流开关移至关闭位置（O）。
将电源线的装置耦合器端插入电源上的装置插座。
将电源线插头插入外部交流电源插座。

注意：
每个电源必须连接到专用交流馈电和专用外部断路器。我们建议您使用 15 A （250 VAC）的最小值，或当地法规允许的最小值。
正确敷好电源线。验证电源线不会阻塞排气和接触设备组件，也不会悬垂在人们可能绊倒的地方。
对其余电源重复步骤 1 至步骤 6 。

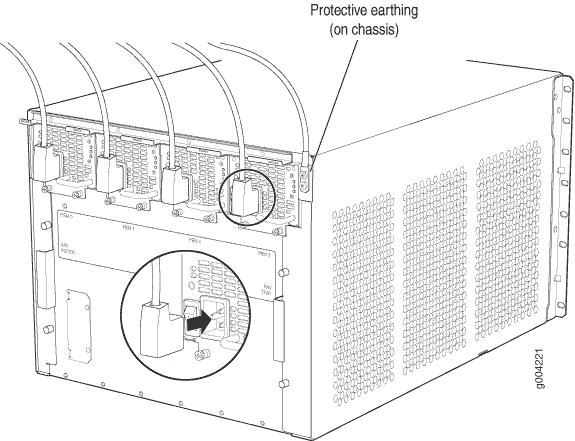

图2：将交流电源连接到防火墙 Connecting AC Power to the Firewall

打开交流供电的SRX5600防火墙

要打开交流防火墙电源：

将静电放电（ESD）接地腕带连接到裸露的手腕，然后将腕带连接到机箱上的其中一个 ESD 点。
验证电源是否已完全插入机箱。
验证每根交流电源线是否已牢固地插入设备插座。
验证外部管理设备是否已连接到其中一个路由引擎端口（AUX、控制台或以太网）。
打开外部管理设备的电源。
打开电源的专用客户现场断路器。请遵循您场地的 ESD 和安全说明。
将每个电源上的交流输入开关移至打开（|）位置，并观察每个电源面板上的状态 LED。如果交流电源安装正确且工作正常， AC OK 和 DC OK LED 将稳定亮起，并且 PS FAIL LED 不会亮起。

如果任何状态 LED 指示电源工作不正常，请重复安装和布线过程。

注意：
关闭电源后，请等待至少 60 秒，然后再重新打开电源。同样，在打开电源电源后，请至少等待 60 秒，然后再将其关闭。

如果在打开电源时系统完全关闭电源，则路由引擎（或 RCB）将在电源完成其启动序列时启动。如果路由引擎完成启动，并且您需要再次关闭系统电源，请先发出 CLI request system halt 命令。

电源通电后，状态指示灯（例如电源上的状态 LED 和 show chassis 命令显示屏）最多可能需要 60 秒才能指示电源工作正常。忽略前 60 秒内出现的错误指示器。
在连接到路由引擎的外部管理设备上，监控启动过程以验证系统是否已正确启动。

将电源连接到直流供电的SRX5600防火墙

警告：

在执行 DC 电源过程之前，请确保 DC 电路没有电源。为确保所有电源均已关闭，请在为 DC 电路提供服务的面板上找到断路器，将断路器切换到关闭位置，然后将断路器的开关手柄用胶带固定在关闭位置。

警告：

为满足安全和电磁干扰（EMI）要求并确保正常运行，在连接电源之前，必须将防火墙机箱正确接地。有关说明，请参阅将 SRX5600 防火墙接地。

谨慎：

不要在同一防火墙内混用交流和直流电源。可能会损坏防火墙。

通过将外部 DC 电源的电源线连接到电源面板上的端子螺柱，可以将 DC 电源连接到防火墙。您必须提供电源线（电缆接线片随设备一起提供）。

要将 DC 电源电缆连接到防火墙：

关闭专用的客户现场断路器。确保直流电源电缆引线两端的电压为 0 V，并且在安装过程中电缆引线不可能变为活动状态。
将静电放电（ESD）接地腕带连接到裸露的手腕，然后将腕带连接到机箱上的其中一个 ESD 点。
将电源面板上的 DC 断路器移至关闭（O）位置。
对于高容量直流电源，请检查输入模式开关的设置。使用锋利的非导电物体将开关滑动到所需位置。将输入模式开关设置为 60-A 输入的位置 0 和 70-A 输入的位置 1。此设置由电源管理软件使用，必须在电源上进行设置。参见图 3。

图 3：DC 高容量电源输入模式开关
取下保护面板上端子螺栓的透明塑料盖。
在连接到电源之前，验证 DC 电源线是否已正确标记。在典型的配电方案中，回路连接到电池厂的机箱接地，您可以使用万用表验证 –48V 和 RTN DC 电缆到机箱接地的电阻：
- 到机箱接地的电阻非常大的电缆（表示开路）为 –48V。
- 到机箱接地的电阻非常低（表示闭合电路）的电缆是 RTN。
谨慎：

必须确保电源连接保持正确的极性。电源电缆可能标记为（+）和（–）以指示其极性。直流电源线没有标准的颜色编码。现场外部 DC 电源使用的颜色编码决定了连接到每个电源上的端子螺柱的电源线上引线的颜色编码。
在电源线周围安装热缩管绝缘层。
要安装热缩管：
1. 将管子滑过电缆中连接到接线片套管的部分。确保管子覆盖电线的末端和连接到它的接线片的枪管。
2. 用热风枪收缩管道。确保均匀加热管道的所有侧面，使其在电缆周围紧紧收缩。
图 4 显示了安装热缩管的步骤。

注意：
不要使管道过热。
图 4：如何安装热缩管
从端子螺柱上拆下螺母和垫圈。（使用 7/16 英寸。（11 毫米）螺母起子或套筒扳手。
将每个电源线接线片固定到端子螺柱上，首先使用平垫圈，然后使用螺母（请参阅图 5）。在 23 磅英寸之间涂抹。（2.6 牛米）和 25 磅英寸。（2.8 Nm）到每个螺母的扭矩。（使用 7/16 英寸。（11 毫米）螺母起子或套筒扳手。
1. 将每个正极（+）直流电源电缆接线片固定到 RTN （返回）端子。
2. 将每个负极（–）直流电源电缆接线片固定到 –48V （输入）端子。
插槽 PEM0 和 PEM1 中的 DC 电源必须由派生自馈电 A 的专用电源供电，插槽 PEM2 和 PEM3 中的直流电源必须由派生自馈电 B 的专用电源供电。此配置为系统提供通常部署的 A/B 源冗余。
将电源线沿电缆约束向机箱的左角或右上角布线。如果需要，将您必须提供的塑料扎带穿过电缆约束上的开口，以将电源线固定到位。
更换面板上端子螺柱上的透明塑料盖。
验证电源线是否正确连接，它们没有接触或阻止对设备组件的访问，并且它们没有悬垂在人们可能绊倒的地方。
对其余电源重复步骤3至步骤12。

图 5：将 DC 电源连接到设备 Connecting DC Power to the Device

打开直流供电的SRX5600防火墙

要打开 DC 供电的防火墙的电源：

验证外部管理设备是否已连接到其中一个路由引擎端口（AUX、控制台或以太网）。
打开外部管理设备的电源。
验证电源是否已完全插入机箱。
验证源电源线是否已连接到相应的端子：源极（+）源极电缆连接到返回端子（标记为 RETURN），负极（–）源电缆连接到输入端子（标记为 –48V）。
打开客户专用场地断路器，为 DC 电源线供电。按照您网站的程序操作。
检查 “输入正常 ”指示灯是否呈绿色常亮，以验证是否通电。
如果没有电源：
- 验证保险丝是否正确安装，然后打开电池配电保险丝板或保险丝托架上的断路器。
- 用电源端子上的仪表检查电压是否正确，以确保电压电平和极性正确。
将静电放电（ESD）接地腕带连接到裸露的手腕，然后将腕带连接到机箱上的其中一个 ESD 点。
将每个电源上的 DC 断路器移至打开（—）位置。
验证指示灯上的断路器是否稳定呈绿色亮起。
验证 PWR OK LED 是否稳定呈绿色亮起，表示电源已正确安装且工作正常。

如果电源工作不正常，请重复安装和布线过程。

注意：
电源通电后，状态指示灯（例如电源上的状态 LED 和 show chassis 命令显示屏）最多可能需要 60 秒才能指示电源工作正常。忽略前 60 秒内出现的错误指示器。

如果任何状态 LED 指示电源工作不正常，请重复安装和布线过程。
在连接到路由引擎的外部管理设备上，监控启动过程以验证系统是否已正确启动。

注意：
如果在打开电源时系统完全关闭电源，则路由引擎将在电源完成其启动序列时启动。通常，防火墙从 CompactFlash 卡上的 Junos OS 映像启动。

打开电源后，请等待至少 60 秒，然后再将其关闭。

关闭SRX5600防火墙电源

注意：

关闭电源后，请等待至少 60 秒，然后再重新打开电源。

要关闭防火墙电源：

在连接到路由引擎的外部管理设备上，发出 request system halt 操作模式命令。该命令会彻底关闭路由引擎，因此保留其状态信息。
等待控制台上出现一条消息，确认操作系统已停止。

有关命令的详细信息，请参阅 www.juniper.net/documentation/ 中的 Junos OS 系统基础知识和服务命令参考。
将静电放电（ESD）接地腕带连接到裸露的手腕，然后将腕带连接到机箱上的其中一个 ESD 点。
在交流供电的防火墙上，将每个电源上的交流开关切换到关闭位置（O）。在直流供电的防火墙上，将每个电源上的断路器切换到关闭位置（OFF）。
