维护SRX4600冷却系统

维护SRX4600防火墙上的风扇模块

目的

为获得最佳冷却效果，请验证风扇模块的状况。

行动

  • 监控风扇模块的状态。所有风扇模块协同工作以冷却防火墙。如果一个风扇模块发生故障，冗余风扇模块将作为备份。风扇发生故障时会触发主要告警，卸下风扇模块时会触发次要告警和主要告警。我们建议您立即更换风扇模块以保持适当的冷却。

  • 要显示冷却系统的状态，请发出 show chassis environment 命令。下面显示的输出是一个示例。

注意：

风扇模块编号 0 到 4 标记在防火墙的钣金件上。

更换 SRX4600 防火墙风扇模块

每个风扇模块都是一个安装在SRX4600防火墙后面板上的现场可更换部件 （FRU）。您可以在不关闭防火墙电源或中断防火墙功能的情况下卸下和更换风扇模块。

注意：

所有风扇模块都必须安装好并正常运行，才能使防火墙发挥最佳功能。

卸下 SRX4600 防火墙风扇模块

确保您拥有以下可用工具和部件：

  • 十字 （+） 螺丝刀，1 号

  • 防静电袋或防静电垫

  • 更换风扇模块

  • 静电放电 （ESD） 接地带

您可以在不关闭防火墙电源或中断防火墙功能的情况下卸下风扇模块。

注意：

卸下有故障的风扇模块后，请确保在两分钟内安装正常工作的风扇模块。

要卸下风扇模块（请参阅 图 1）：

  1. 将 ESD 接地腕带连接到裸露的手腕，然后将腕带连接到机箱上的一个 ESD 点。
  2. 将防静电袋或防静电垫放在平坦、稳定的表面上。
  3. 使用螺丝刀松开风扇模块前面板上的外加螺钉。
    警告：

    为防止受伤，在将风扇模块滑出机箱时，请勿用手或任何工具触摸风扇——风扇可能仍在运行。
  4. 抓住风扇模块上的手柄并用力拉动，将风扇模块滑出机箱。
  5. 将风扇模块放入防静电袋或放置在平坦、稳定表面上的防静电垫上。

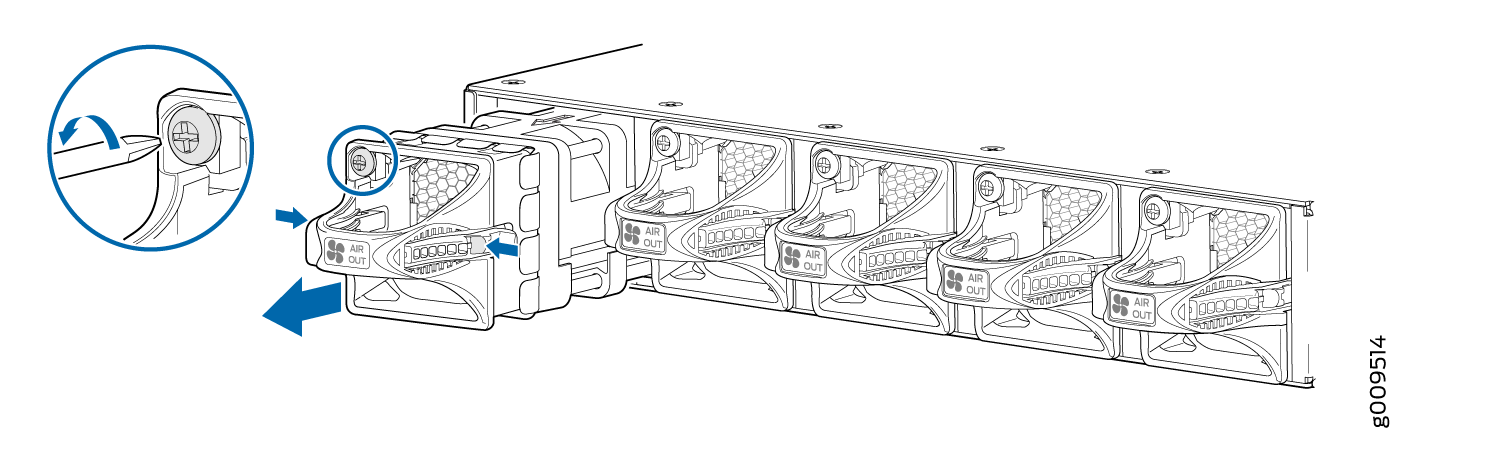

图 1：卸下风扇模块 Cooling fans in a server with blue arrows showing removal direction and latch release for fan module. Airflow labeled AIR OUT.

安装 SRX4600 防火墙风扇模块

确保您拥有以下可用工具和部件：

  • ESD 接地带

  • 十字 （+） 螺丝刀，1 号

您可以在不关闭防火墙电源或中断防火墙功能的情况下安装风扇模块。

要安装风扇模块，请参阅（图 2）：

  1. 将 ESD 接地腕带连接到裸露的手腕上，然后将腕带连接到机箱上的 ESD 点。
  2. 从包中取出风扇模块。
  3. 一只手握住风扇模块的手柄，另一只手支撑模块的重量。将风扇模块放入防火墙后面板上的风扇模块插槽中，然后将其滑入直至完全就位。
  4. 使用螺丝刀拧紧风扇模块面板上的外加螺钉。

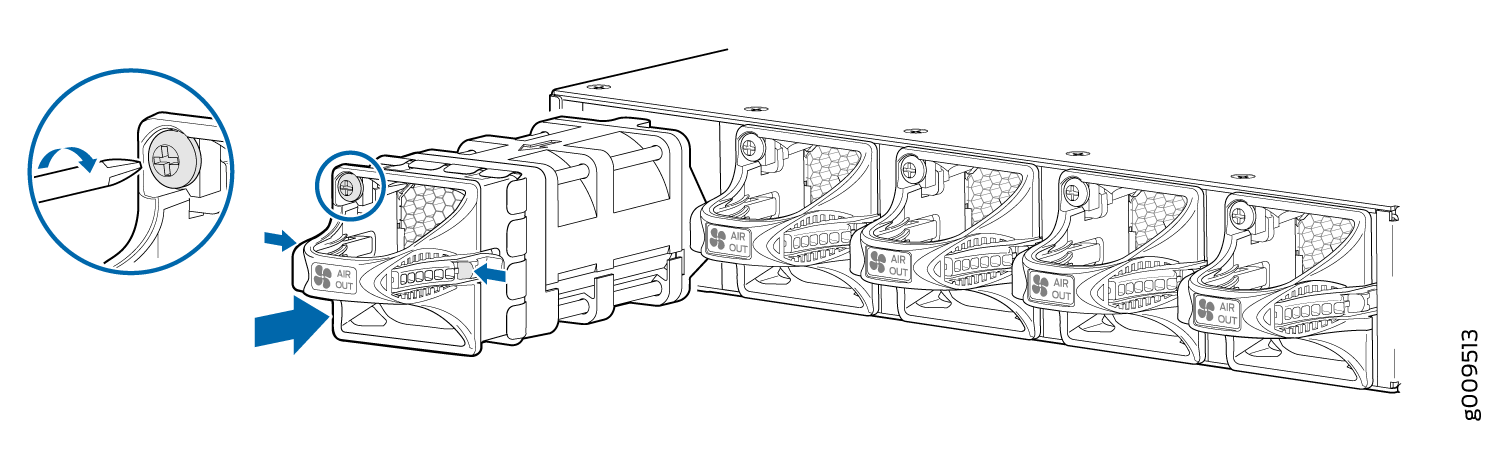

图 2：安装风扇模块 Cooling fans for a server with one fan being removed. Arrows indicate movement. Inset shows fan's locking mechanism detail. Fans labeled AIR OUT.
注意：

如果您签订了瞻博网络 J-Care 服务合同，请在 https://www.juniper.net/customers/support/tools/updateinstallbase/ 注册任何硬件组件添加、更改或升级。如果需要更换零件，否则可能会导致重大延误。如果将现有组件替换为相同类型的组件，则此说明不适用。
