LTE 小型物理接口模块

LTE 小型物理接口模块

LTE 小型物理接口模块 （Mini-PIM） 在 SRX300 系列和 SRX550 高内存服务网关上提供无线 WAN 支持。Mini-PIM 包含一个集成调制解调器，可在 3G 和 4G 网络上运行。小型 PIM 最多支持两个 SIM 卡，可以安装在服务网关上的任何小型 PIM 插槽中。

小型 PIM 支持以下功能：

  • 通过双 SIM 卡在服务提供商之间自动切换

  • 存储支持多个服务提供商和接入点名称 （APN） 配置文件

  • LTE 载波聚合

  • SIM卡锁定和解锁功能

  • 始终开启、按需拨号和备份模式

  • 调制解调器固件的无线升级

图 1 显示了 LTE Mini-PIM 的前面板。

图 1：LTE Mini-PIM 前面板 LTE Mini-PIM Front Panel

LTE Mini-PIM 随附 SIM 卡插槽盖，如 图 2 所示。

图 2：LTE Mini-PIM 前面板（带 SIM 卡插槽盖） LTE Mini-PIM Front Panel (with the SIM Slot Cover)

表 1 列出了 Mini-PIM 前面板上的组件。

表 1：LTE Mini-PIM 前面板组件

元件

描述

天线连接器

两个超小型 A 型 （SMA） 连接器。

Mini-USB 端口

Mini-USB Type-B 端口，用于监控和故障排除。

SIM 卡插槽

两个插槽， SIM1 和 SIM2，用于插入 SIM 卡。LTE Mini-PIM 支持 mini、micro 和 nano SIM。mini-SIM卡可以直接插入SIM卡插槽。要插入微型和纳米 SIM 卡，请使用 Mini-PIM 随附的 SIM 卡适配器。Mini-PIM 随附两个 SIM 适配器。

谨慎：

SIM 卡不可热插拔。在拔下或插入 SIM 卡之前，必须关闭服务网关的电源。

LED 指示灯

一目了然地指示状态。有关 LED 指示的详细信息，请参阅 LTE 小型物理接口模块 LED。
谨慎：

LTE Mini-PIM 不可热插拔。在卸下或安装小型 PIM 之前，必须关闭服务网关的电源。

LTE Mini-PIM 支持两个多频段旋转安装偶极子天线，可 360° 旋转。您可以旋转天线并选择信号强度高的角度。

注意：我们随 Mini-PIM 一起运送了两根天线和天线底座。

表 2 列出了天线的规格。

表 2：LTE Mini-PIM 天线规格

规范

价值

部件号

EDA-2010-4G0R2-A2（供应商：MAG.层）

工作频率范围

  • 704~960兆赫

  • 1710~2700兆赫

电压驻波比 （VSWR）

5（最大值）

阻抗

50欧姆

辐射

全方位

峰值增益

  • 2.45 dBi （704~960 MHz）

  • 4.51 dBi （1710~2700 兆赫）

输入功率

1 瓦

极化

线性、垂直

工作温度

–4° F （–20° C） 至 149° F （65° C）

连接器类型

SMA

长度

203 毫米

天线通过磁性天线底座连接到服务网关。天线底座的规格如 表3 所示。

表 3：天线底座规格

规范

价值

部件号

BS-05SF-174-3M-0102 （供应商： Chang Hong）

电缆长度

3 米

连接器类型

SMA

尺寸（高 x 宽 x 长）

29.50 毫米 x 73 毫米 x 73 毫米

表 4 提供了 Mini-PIM 不同型号的摘要。

表 4：LTE Mini-PIM 模型

型

模式

运营区域

频带

SRX-MP-LTE-AE

  • LTE

  • HSPA+

  • 北美洲

  • 欧盟

对于 LTE：

  • 频段 1 到 5、7、8、12、13、20、25、26、29、30 和 41

对于 3G （HSPA+）：

  • 频段 1 到 5 以及 8

SRX-MP-LTE-AA

  • LTE

  • HSPA+

  • 亚洲

  • 澳大利亚

对于 LTE：

  • 频段 1、3、5、7、8、18、19、21、28、38、39、40 和 41

对于 3G （HSPA+）：

  • 频段 1、5、6、8、9 和 19

小型 PIM 可以在三种模式下配置：

  • 始终开启 — Mini-PIM 在启动后连接到 3G/4G 网络。只要没有网络或连接问题，连接就会始终保持。

  • 按需拨号 — 小型 PIM 在收到流量时启动连接。

  • 备份 — 当主连接出现故障时，Mini-PIM 将连接到 3G/4G 网络。

LTE Mini-PIM 支持以下无线标准：

  • FCC 第 2 部分

  • FCC 第 22 部分

  • FCC 第 24 部分、第 27 部分和第 90 部分

  • RSS 129 和 RSS 133、RSS 130、RSS 199 和 RSS 139

  • RSS 132 和 RSS 133

  • EN 301 511 GSM

  • EN 301 908-1

  • EN 301 908-2 标准

  • 加拿大工业部认证和工程局 （IC）

  • 欧盟无线电设备 （RE） 指令

  • GCF公司

  • CTIA-PTCRB

LTE 小型物理接口模块 LED

图 3 显示了 LTE Mini-PIM 上的 LED。

图 3：LTE Mini-PIM LED LTE Mini-PIM LEDs

表 5 列出了 LTE Mini-PIM 上的 LED 及其指示。

表 5：LTE Mini-PIM LED 状态

发光二极管

描述

SIG（接收信号强度指示器）

绿色常亮（一格）—低信号强度 （<= –99 dBm）。

绿色常亮（两格）—低信号强度 （从 -98 dBm 到 -87 dBm）。

绿色常亮（三格）—低信号强度 （从 -86 dBm 到 -76 dBm）。

绿色常亮（四格）—高信号强度 （>= –75 dBm）。

不亮 - 无信号

3G

绿色常亮 — 3G 连接已建立。

绿色闪烁 — 连接到 3G 网络。

LTE

绿色常亮 — LTE 连接已建立。

绿色闪烁 — 连接到 LTE 网络。

SIM1 卡

绿色常亮 — SIM1 处于活动状态。

SIM2 卡

绿色常亮 — SIM2 处于活动状态。
注意：

如果所有 LED 都闪烁，则表示正在进行固件更新。在更新完成之前，请勿关闭服务网关电源。

LTE 小型物理接口模块硬件规格

表 6 提供了 LTE Mini-PIM 的硬件规格。

表 6：LTE Mini-PIM 硬件规格

描述

价值

尺寸（高 x 宽 x 长）

0.80 英寸x 3.75 英寸x 5.9 英寸（2.0 厘米 x 9.5 厘米 x 14.5 厘米）

重量

0.23 磅（0.106 千克）

连接器类型

SMA

外形

小型 PIM

环境工作温度

32° F 到 104° F（0° C 到 40° C）

储存温度

-40° F 至 158° F（-40° C 至 70° C）

相对湿度

5% 到 90%（非冷凝）

LTE 小型物理接口模块安装配置

安装 LTE Mini-PIM

LTE 小型 PIM 可以安装在服务网关上的任意小型 PIM 插槽中。

注意：

一个服务网关只能安装一个 LTE Mini-PIM。

要在服务网关中安装 LTE Mini-PIM，请执行以下作：

  1. 将静电放电 （ESD） 接地腕带系在裸露的手腕上，然后将腕带连接到服务网关背面的接地点。
  2. 短按前面板上的 电源 按钮，关闭服务网关的电源。等待 电源 LED 熄灭后再继续。断开服务网关与电源的连接。
  3. 删除服务网关上安装的空白小型 PIM：

    1. 松开空白 Mini-PIM 面板上的螺丝。

    2. 抓住每侧的螺钉并取下空白的 Mini-PIM。

  4. 从静电包中取出 LTE Mini-PIM。
  5. 抓住 Mini-PIM 面板两侧的螺钉，将 Mini-PIM 后部连接器中的槽口与服务网关中 Mini-PIM 插槽中的槽口对齐。
    谨慎：

    将 Mini-PIM 直接滑入插槽，以免损坏 Mini-PIM 上的组件。
  6. 将小型 PIM 滑入，直到其牢固地卡在服务网关中。请参阅 图 4。

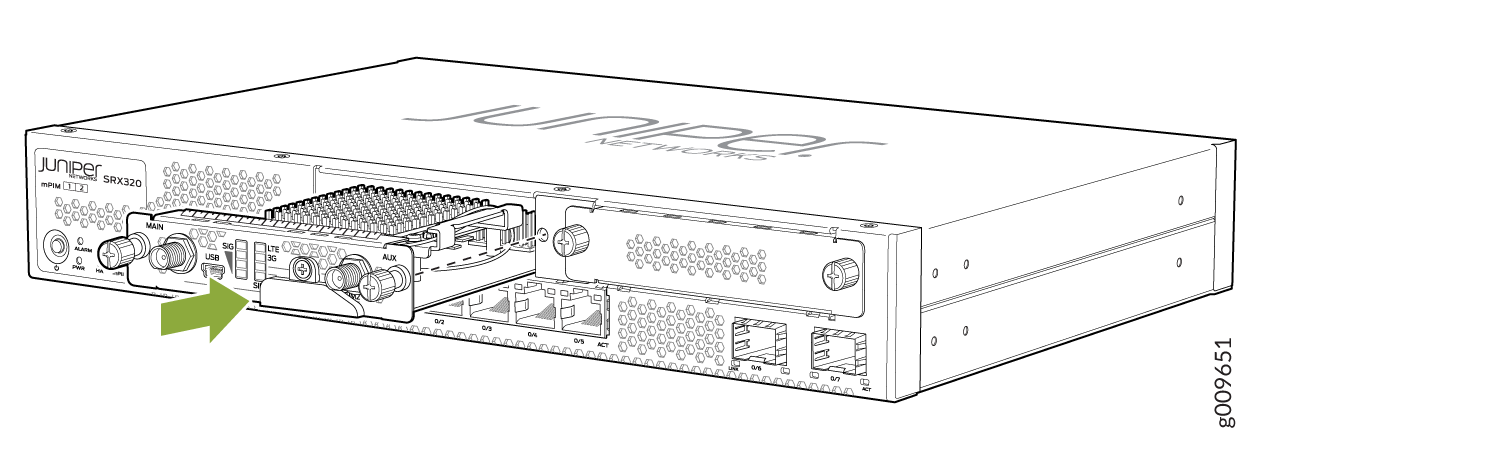

    图 4：安装 LTE Mini-PIM Installing the LTE Mini-PIM
  7. 使用 1/8 英寸。（3-mm） 平片 （–） 螺丝刀，拧紧 Mini-PIM 面板两侧的螺钉。
  8. 取下SIM卡插槽盖。将 SIM 卡插入 SIM 卡插槽 SIM 卡 1。

    您可以使用另一个插槽 SIM 卡 2 来安装辅助SIM 卡或备用卡。

    注意：

    将 SIM 卡插入相应的插槽时，请确保卡的方向正确。将 SIM1 插入其插槽，连接器侧（SIM 卡芯片）朝下，槽口在左侧。将 SIM2 插入其插槽，连接器面朝上，槽口右侧。请参阅 图 5。

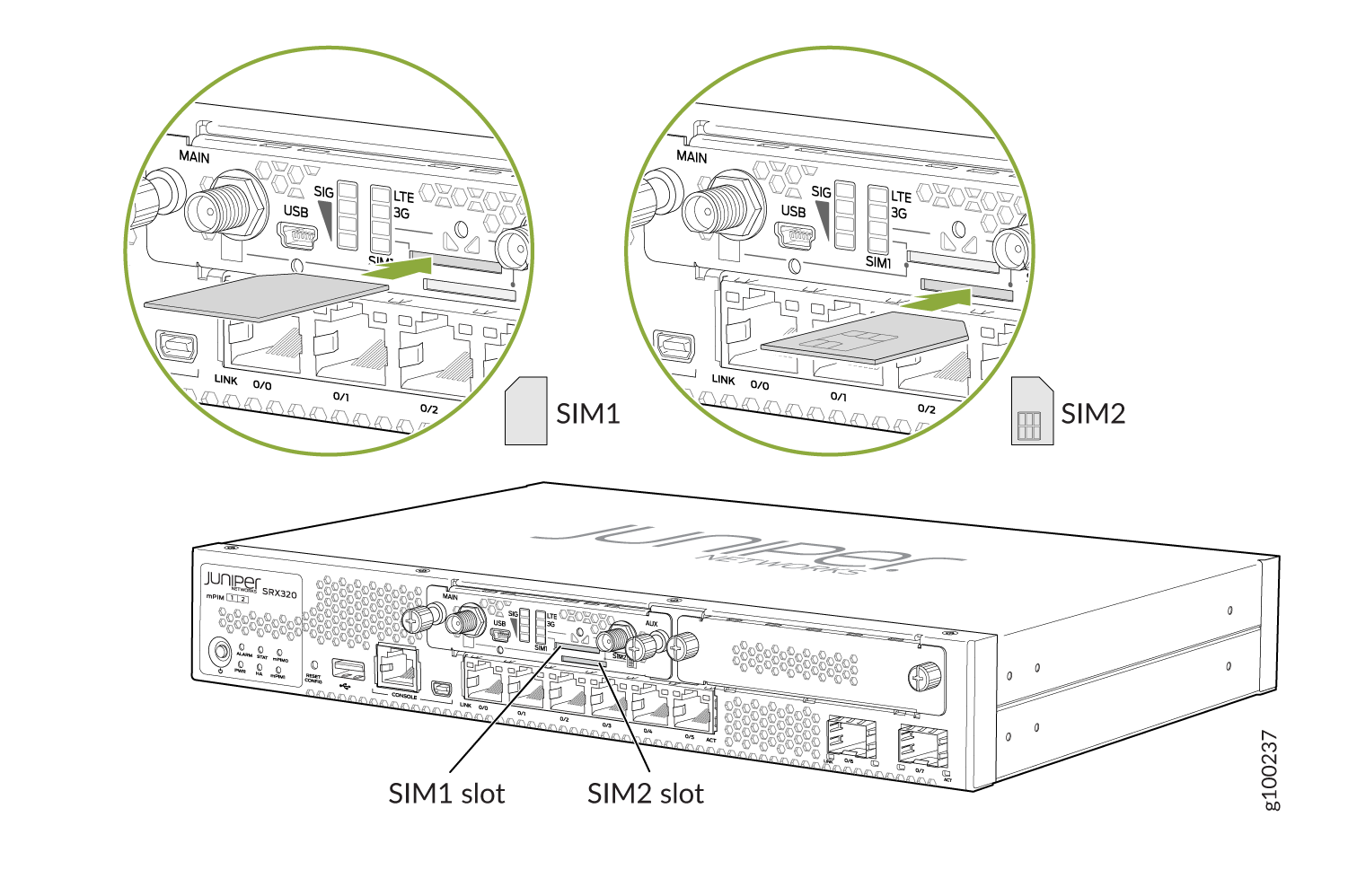

    图5：插入SIM卡 Inserting the SIM Card

    要从插槽中取出 SIM 卡，请按下突出插槽的卡的边缘。
  9. 更换 SIM 卡插槽上的盖子。
  10. 将天线连接到天线底座。将每个天线底座的电缆连接到 Mini-PIM 上的 SMA 连接器。请参阅 图 6。

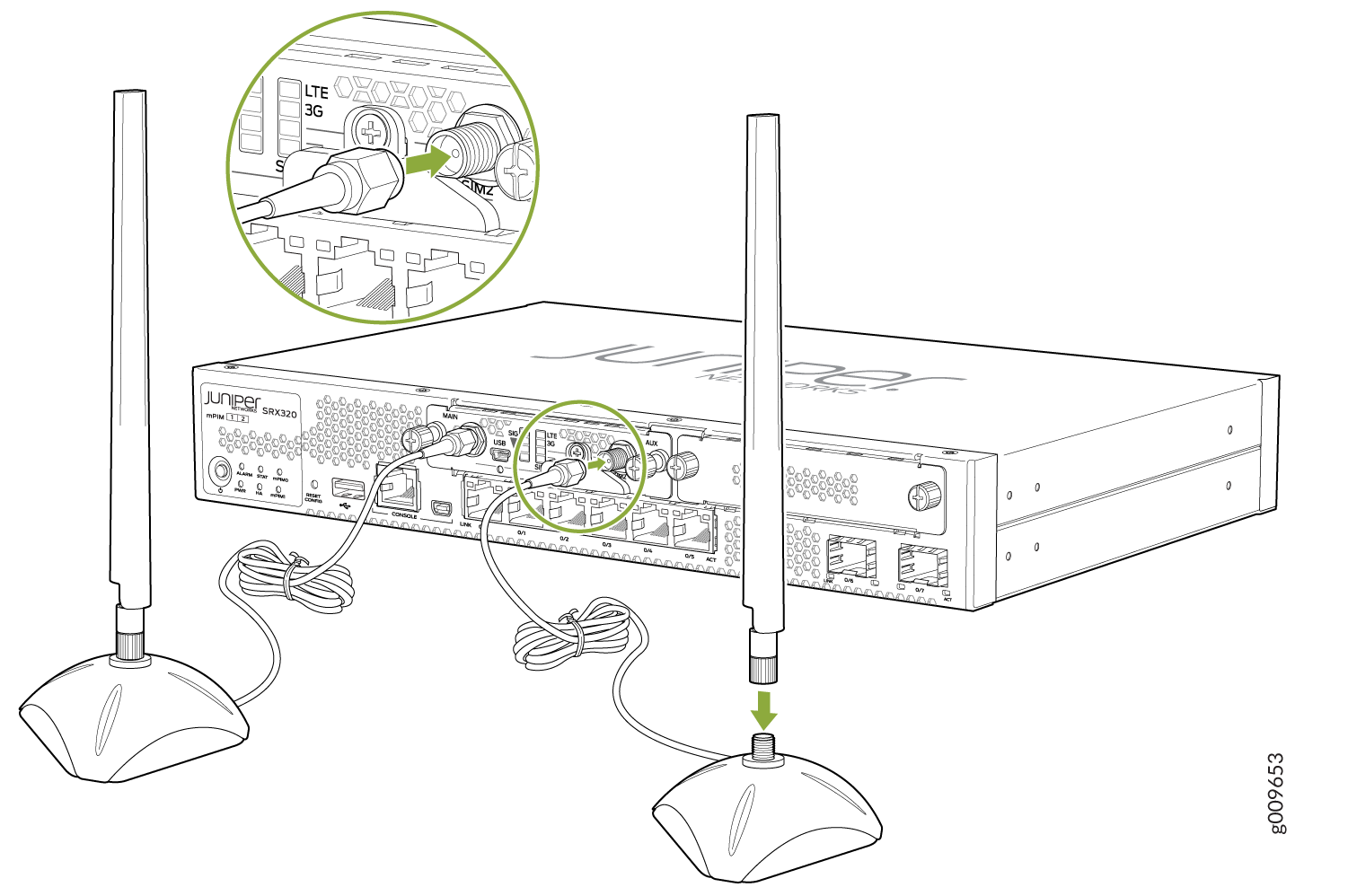

    图 6：安装天线 Attaching the Antennas

    天线底座是磁性的，如果机架是金属的，可以直接连接到机架上。否则，您可以使用安装支架将天线底座安装在机架上。请参阅 图 7。

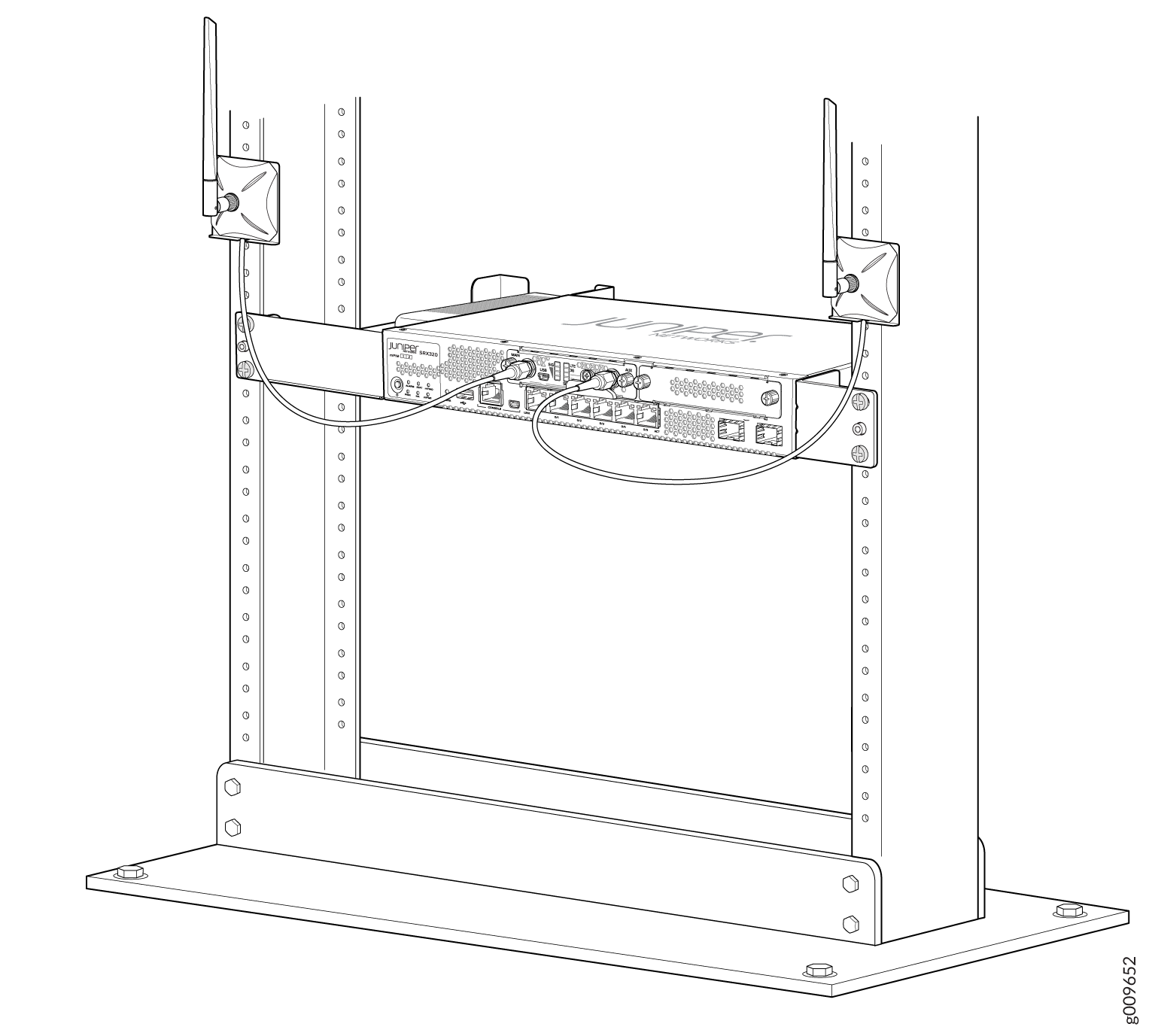

    图 7：将天线安装在机架 Mounting the Antennas on a Rack上
    注意：

    对于可以安装在墙上的 SRX320 服务网关，可以按 图 8 所示进行安装。

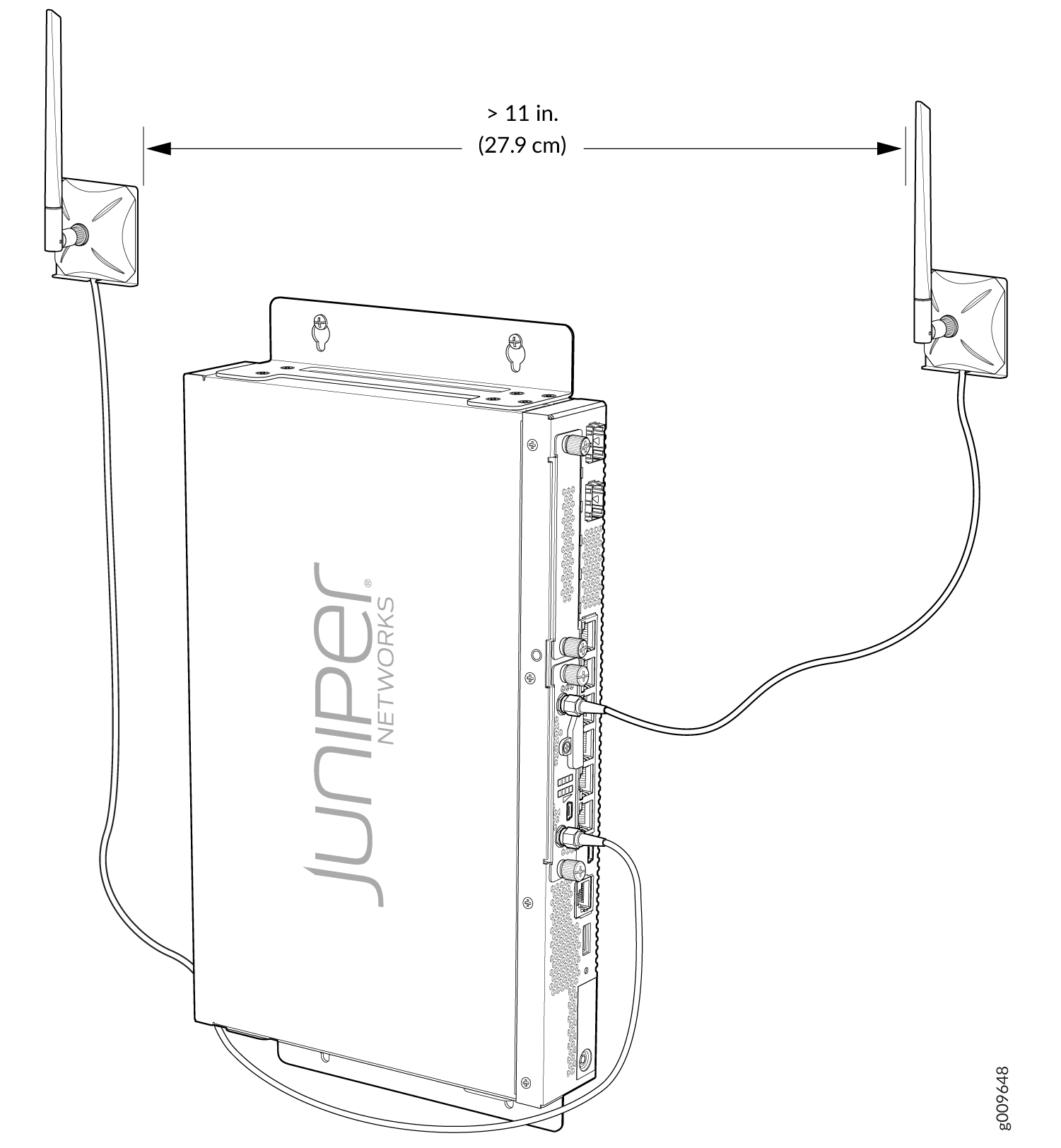

    图 8：将天线安装在墙上 Mounting the Antennas on a Wall
  11. 打开服务网关的电源。

配置 LTE Mini-PIM

注意：

如果使用出厂默认设置的服务网关在插槽 1 中安装 LTE Mini-PIM 的情况下开机，则会触发拨号器接口自动拨号。仅当小型 PIM 安装在插槽 1 中时，此功能才适用。如果小型 PIM 安装在任何其他插槽中，则需要手动配置要与拨号器接口关联的 cl-slot-number/0/0 接口。

要配置小型 PIM，请执行以下作：

  1. 配置拨号器池：

    user@host# set interfaces cl-slot-number/0/0 dialer-options pool number priority number

  2. 配置配置文件：

    user@host# request modem wireless create-profile profile-id profile-id access-point-name l3vpn.corp authentication-method chap sip-user-id user@myvpn.net sip-password password

  3. 激活SIM卡：

    user@host# set interfaces cl-slot-number/0/0 act-sim sim-slot-number

  4. 选择配置文件并配置 SIM 卡的无线电接入类型：

    user@host# set interfaces cl-slot-number/0/0 cellular-options sim sim-slot-number profile-id profile-id

    user@host# set interfaces cl-slot-number/0/0 cellular-options sim sim-slot-number radio-access automatic

    注意：

    如果第二个插槽中安装了 SIM 卡，则选择配置文件并为辅助 SIM 卡配置无线电接入类型。
  5. 配置拨号器接口：

    • 始终开启模式：

      user@host# set interfaces dl0 unit 0 family inet negotiate-address

      user@host# set interfaces dl0 unit 0 family inet6 negotiate-address

      user@host# set interfaces dl0 unit 0 dialer-options pool dialer-pool-number

      user@host# set interfaces dl0 unit 0 dialer-options dial-string dial-number

      user@host# set interfaces dl0 unit 0 dialer-options always-on

    • 按需拨号模式：

      user@host# set interfaces dl0 unit 0 family inet negotiate-address

      user@host# set interfaces dl0 unit 0 family inet6 negotiate-address

      user@host# set interfaces dl0 unit 0 family inet filter dialer dialer-filter-name

      user@host# set interfaces dl0 unit 0 dialer-options pool dialer-pool-number

      user@host# set interfaces dl0 unit 0 dialer-options dial-string dial-number

    • 备份模式：

      user@host# set interfaces dl0 unit 0 family inet negotiate-address

      user@host# set interfaces dl0 unit 0 family inet6 negotiate-address

      user@host# set interfaces dl0 unit 0 dialer-options pool dialer-pool-number

      user@host# set interfaces dl0 unit 0 dialer-options dial-string dial-number

      user@host# set interfaces interface-name unit 0 backup-options interface dl0.0

在拨号器接口上配置静态路由

静态路由使拨号器接口能够将数据包转发到默认路由以外的特定目标。静态路由需要手动配置并输入到路由表中。您可以使用 set interfaces dl0 unit 0 dialer-options route destination-ip-address 命令在拨号器接口上配置静态路由。

配置静态路由后，请确保使用 show route 命令将路由显示在设备的路由表中。请注意，静态路由仅在 LTE Mini-PIM 连接到网络后才会显示在路由表中。

示例输出：

LTE 小型物理接口模块固件升级

使用 CLI 升级小型 PIM 固件

要使用 CLI 升级 Mini-PIM 上的固件：

注意：

升级 Mini-PIM 上的固件时，调制解调器固件也会升级。
  1. 识别当前安装的固件 （jfirmware） 版本：

    user@host > show system firmware

    注意：

    确保将小型 PIM 上的固件升级到最新版本。

    Current version输出中的字段显示当前安装在 Mini-PIM 上的固件版本。如果 https://www.juniper.net/support/downloads/?p=junos-srx#sw 有更新版本的固件，请继续下一步下载最新固件。

  2. 从 https://www.juniper.net/support/downloads/?p=junos-srx#sw 下载相应的固件版本：

    user@host > request system software add /var/tmp/jfirmware-<version>-signed.tgz

    注意：

    确保设备上安装的 Junos OS 版本与固件版本相同或更高版本。要了解 Junos OS 版本，请发出 show version 命令。

  3. 通过验证 Available version 字段，确保将最新的固件版本下载到小型 PIM。该 Available version 字段应列出在步骤 2 中下载的最新固件版本。

    user@host > show system firmware

  4. 升级设备上的固件：

    user@host > request system firmware upgrade pic fpc-slot <fpc-slot-number>

  5. 验证固件是否升级成功。状态应显示 OK。

  6. 升级固件后重新启动设备。请注意，如果在重新启动后发出 show system firmware 命令， Current Version 则字段会显示最新的固件版本，并且 Available Version 字段显示 zero（0）。

通过无线 （OTA） 升级调制解调器固件

无线 （OTA） 固件升级可在有新固件版本可用时自动及时升级调制解调器固件。可以在 4G/LTE Mini-PIM 上启用或禁用 OTA 升级。默认情况下，OTA 处于禁用状态。

  1. 在 LTE Mini-PIM 上启用 OTA 升级状态：

    user@host > request modem wireless fota enable

  2. 启动固件升级：

    user@host > request modem wireless upgrade cl-slot number/0/0

  3. 验证固件升级状态：

    user@host > show modem wireless firmware cl-slot number/0/0

  4. 检查 LTE Mini-PIM 连接状态：

    user@host > show modem wireless network cl-slot number/0/0
