打开和安装 QFX5220

QFX5220 开箱

QFX5220 机箱是一个刚性钣金结构，用于容纳硬件组件。QFX5220 装在纸板箱中发货，并用泡沫包装材料固定。

注意：

QFX5220 在装运纸箱内得到了最大程度的保护。在准备好开始安装之前，请勿打开交换机的包装。

要打开 QFX5220 的包装，请执行以下操作：

  1. 将装运纸箱移至尽可能靠近安装地点的暂存区域，但要有足够的空间卸下系统组件。
  2. 放置纸箱，使箭头朝上。
  3. 打开装运纸箱的顶部翻盖。
  4. 拉出将开关固定到位的包装材料。
  5. 根据包装盒中包含的库存验证内容物。表 1 列出了 QFX5220-32CD 随附的组件库存，表 2 列出了 QFX5220-128C 随附的组件库存。
  6. 请保存好运输纸箱和包装材料，以备日后需要移动或运送交换机时使用。
表 1：QFX5220-32CD 设备随附的组件清单

组件

数量

机箱

1

风扇模块

6、出厂安装

电源

  • JPSU-1600W-1UACAFO 用于交流气流流出系统

  • JPSU-1600W-1UACAFI 用于系统中的交流气流

2、出厂安装

机架安装套件 - QFX5K-4PST-RMK-E

QFX5K-4PST-RMK-E 机架安装套件由以下部分组成：

  • 一对前后安装导轨

  • 一对安装支架

  • 16 颗平头 M4 x 6 毫米十字螺丝

  • 一对垫片

备用机架安装套件订单号：

  • QFX5K-4PST-RMK-E

  • QFX5220-32CD-4PRMK

1

机架安装装配图

1

带 IEC 连接器的电源线

2

文档路线图卡

1

保修政策

1
注意：
设备包中不再包含带有 DB-9 适配器的 RJ-45 控制台电缆。如果您的设备包装中不包含控制台电缆和适配器，或者您需要不同类型的适配器，您可以单独订购以下产品：
  • RJ-45 到 DB-9 适配器 （JNP-CBL-RJ45-DB9）
  • RJ-45 转 USB-A 适配器 （JNP-CBL-RJ45-USBA）
  • RJ-45 转 USB-C 适配器 （JNP-CBL-RJ45-USBC）

如果您想使用 RJ-45 到 USB-A 或 RJ-45 到 USB-C 适配器，您的 PC 上必须安装 X64（64 位）虚拟 COM 端口 （VCP） 驱动程序。看， https://ftdichip.com/drivers/vcp-drivers/ 下载驱动程序。
表 2：QFX5220-128C 设备随附的组件库存

组件

数量

机箱

1

风扇模块，QFX5220-128C-FANAO

6、出厂安装

电源。JPSU-1600W-AC-AFO

4、出厂安装

适用于 QFX5220-128C 的机架安装套件

  • 安装导轨

  • 后部安装刀片

  • 法兰

  • 平头螺钉（十字，M4 x 6 毫米）

  • 平头螺钉（十字，M4 x 8 毫米）

备用机架安装套件的订单号为 QFX5220-4PRMK-4U。

1

  1. 2

  2. 2

  3. 2

  4. 2

  5. 6

  6. 24

EMI 前面板

备用 EMI 前面板的订单号为 QFX5220-141-EMI-DR

1

C13 交流电源线，带适合您所在地理位置的插头（仅限交流系统）

2

文档路线图卡

1

保修政策

1

更新基本安装数据

注意：

如果对安装基数进行任何添加或更改，或者安装基数已移动，请更新安装基数数据。对于装机量数据不准确的产品，瞻博网络不对不符合硬件更换 SLA 的要求负责。

在 https://supportportal.juniper.net/s/CreateCase 更新您的安装基础。

开始机架安装之前

开始在机架或机柜中安装 QFX5220 交换机之前：

  1. 确保您了解如何防止静电放电 （ESD） 损坏。请参阅防止静电放电损坏。
  2. 验证站点是否满足 QFX5220 站点准备核查表中所述的要求。
  3. 将机架放置在其永久位置，留出足够的气流和维护空间，并将其固定到建筑结构上。
  4. 阅读机箱和部件提升指南。
  5. 从 装运纸箱中取出交换机（请参阅 打开 QFX5220 的包装）。
  6. 除了 表 1 和 表 2 中的项目外，还请确保您准备了以下设备通常不提供的部件和工具，以便将交换机安装到机架中：

    • ESD 接地带

    • 适合安装螺钉的螺丝刀

    • 用于将设备连接到机架的螺钉

    • 管理主机，例如具有串行端口的 PC 笔记本电脑

    • 接地片、接地线、螺钉和垫圈

    • 未使用端口的防尘罩

注意：

QFX5220 需要两个人进行安装，一个人将设备提升到位，另一个人将设备连接到机架上。如果要安装 60 英寸以上的 QFX5220（152.4 厘米）离地，您可以在尝试安装设备之前卸下电源和风扇模块以尽量减轻重量。
注意：

如果要在机架上安装多个设备，请先将设备安装在机架的最低位置。继续从机架底部安装到顶部的其余设备，以最大程度地降低机架倾倒的风险。

使用 QFX5220-32CD-4PRMK 机架安装套件将 QFX5220-32CD 安装到机架或机柜中

只能将 QFX5220-32CD 交换机安装在四柱 19 英寸上。机架或机柜，使用交换机随附的机架安装套件。机架安装套件可适用于仅四柱机架安装或机架和机柜安装。四柱安装通过所有四个角均匀地支撑交换机。

对于四柱机架或机柜安装，QFX5220-32CD-4PRMK 安装套件包含两个前安装导轨组件和两个与前安装导轨匹配的后安装刀片。此配置允许交换机的任一端与机架齐平安装，并且仍可针对不同深度的机架进行调整。

前机架导轨和后机架导轨的间距必须介于 28 英寸之间。（71.1 厘米）和 36 英寸（91.4 厘米）从前至后。

本主题将介绍如下内容：

使用 QFX5220-32CD-4PRMK 机架安装套件将 QFX5220-32CD 安装到四柱机架中

要使用提供的 QFX5220-32CD-4PRMK 机架安装套件将 QFX5220-32CD 安装到四柱机架上：

  1. 将 ESD 接地带连接到裸露的手腕和站点 ESD 点。
  2. 确定交换机的现场可更换单元 （FRU） 端还是端口端放置在机架的正面。以这样的方式放置设备，使组件上的 AIR IN 标签靠近冷通道，组件上的 AIR OUT 标签靠近热通道。
  3. 如果您收到的交换机已预装安装导轨，则可以跳过步骤 4、步骤 5 和步骤 6 。参见图 1

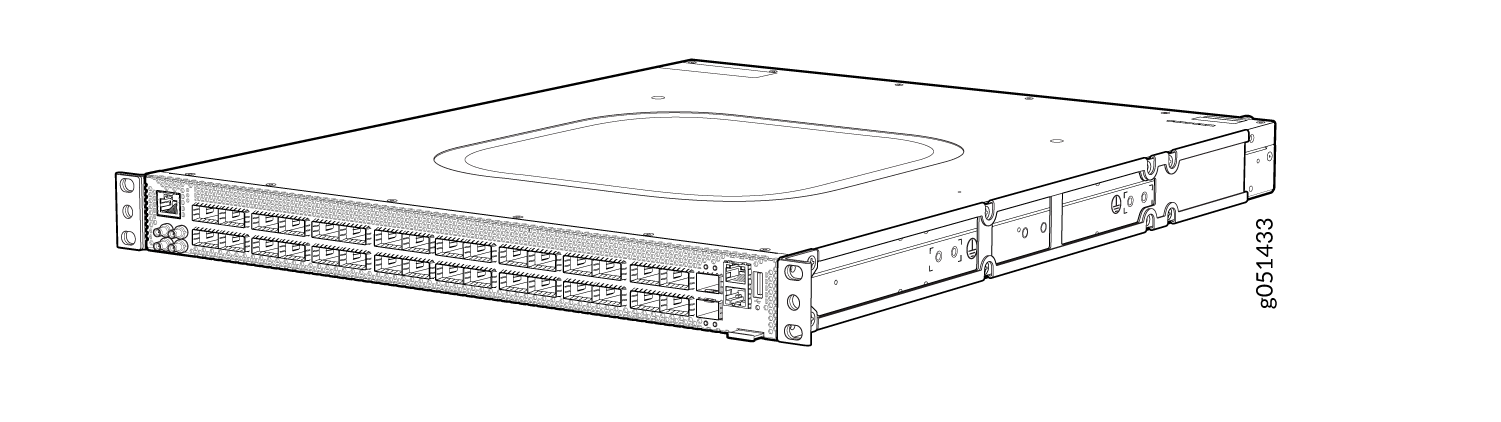

    图 1：QFX5220-32CD Line drawing of a rack-mounted network switch with Ethernet ports and status indicators. 上预装的安装导轨
  4. 将 安装导轨上的孔与机箱侧面的孔对齐。请参见 图 2 ，了解 QFX5220-32CD 的正确对齐方式。

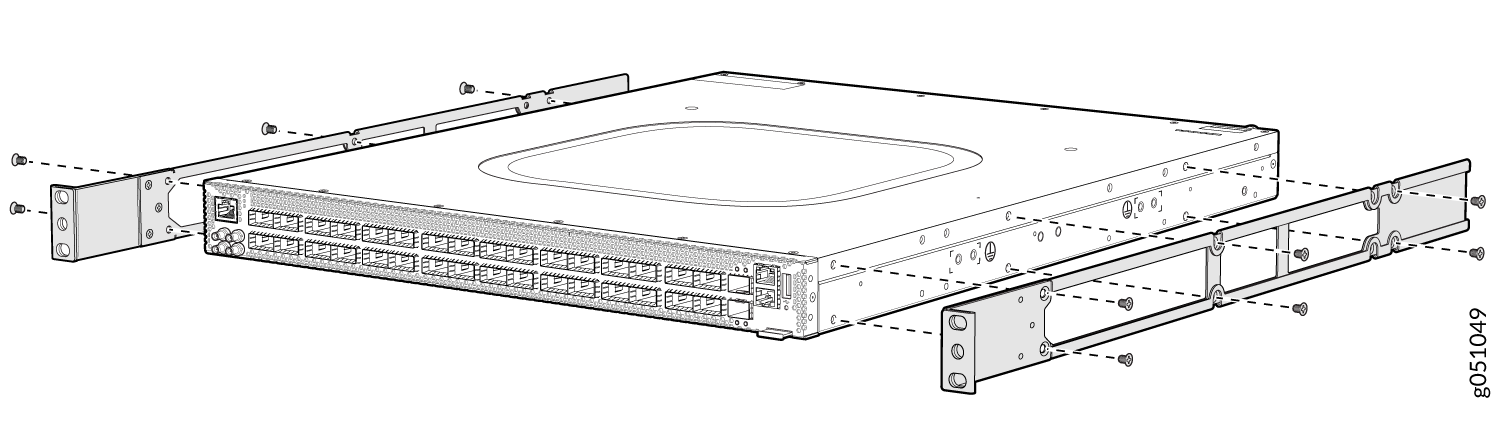

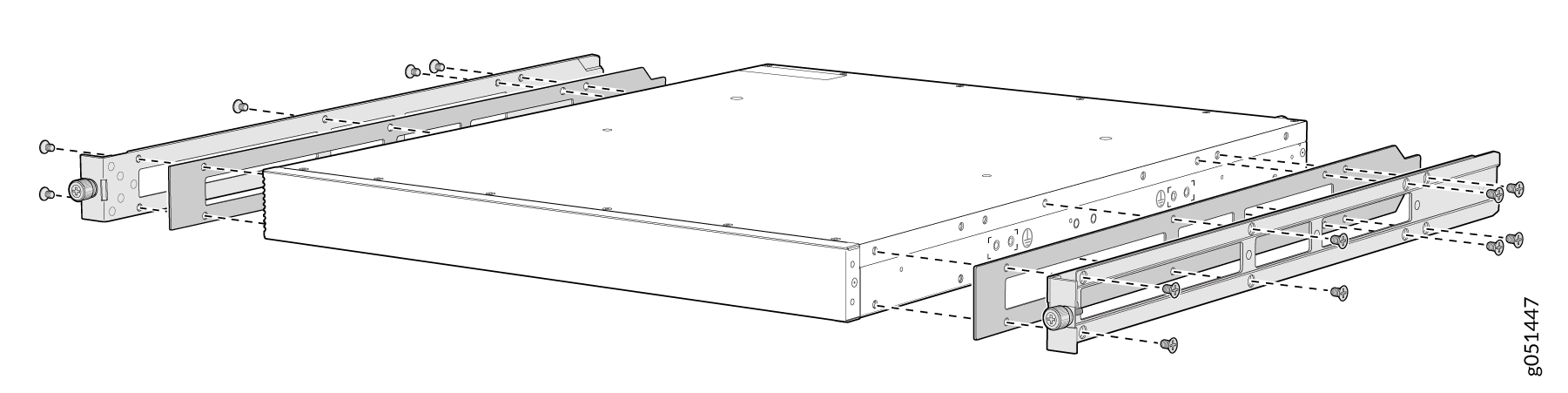

    图 2：将安装导轨连接到 QFX5220-32CD Rack-mounted network switch installation with mounting brackets, screws, and front panel ports for Ethernet or fiber optic connections.
  5. 使用六颗安装螺钉将安装导轨连接到交换机。使用十字 2 号螺丝刀拧紧螺钉。
  6. 在 交换机的另一侧重复步骤 4 和步骤 5 。
  7. 让一个人抓住交换机的两侧，将其提起，然后将其放置在机架中，使前支架与机架孔对齐。
  8. 让另一个人使用四个安装螺钉（如果机架需要，还使用保持架螺母和垫圈）将交换机的正面固定到机架上。拧紧螺丝。有关将安装导轨和刀片连接到 QFX5220-32CD 的示例，请参阅图 3。

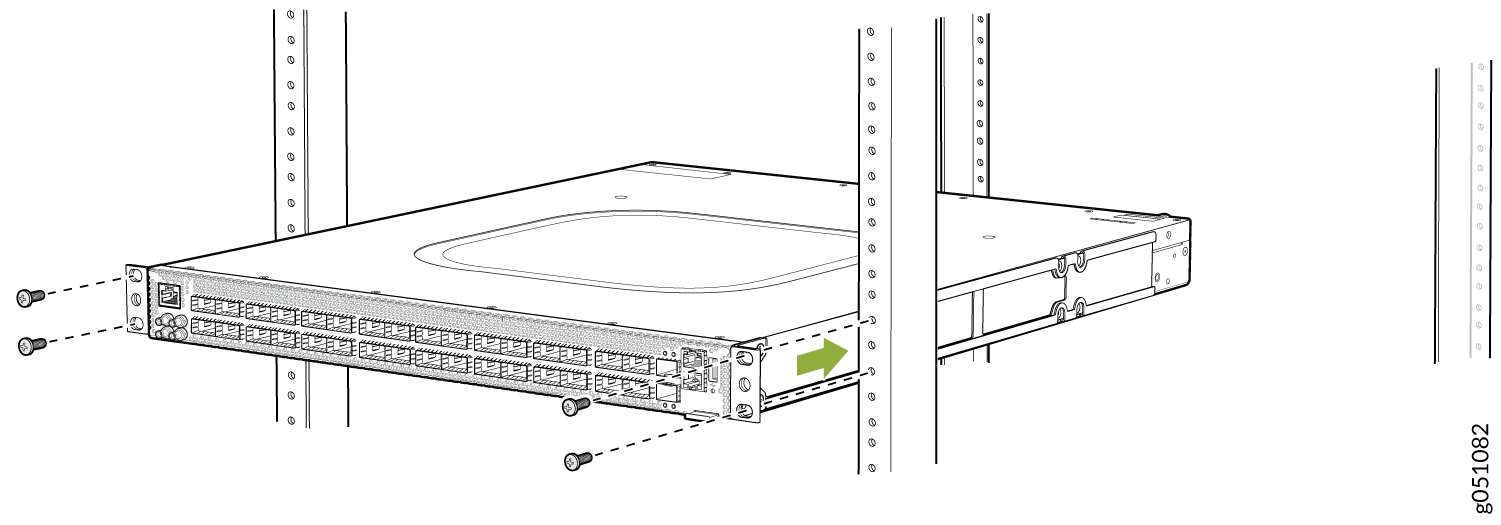

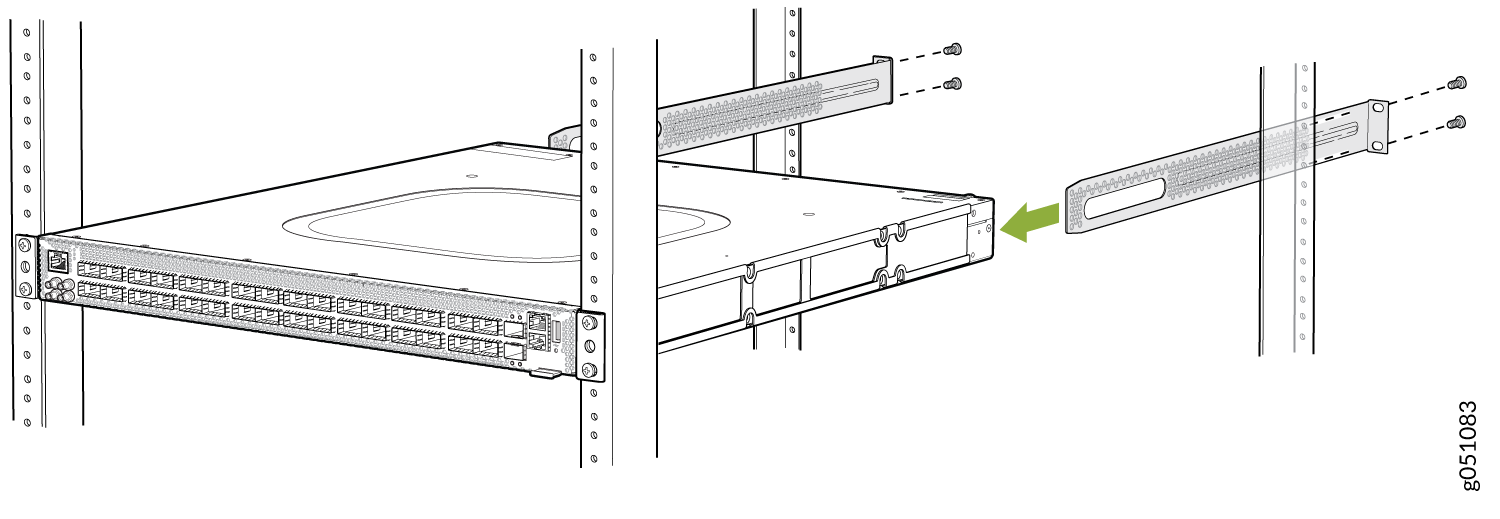

    图 3：将 QFX5220-32CD 连接到机架 1U network device being installed into a server rack; green arrow indicates installation direction.
  9. 继续 支撑交换机，同时将后安装刀片滑入侧面安装导轨的通道中，并将刀片固定到机架上。使用四个安装螺钉（如果机架需要，还可以使用保持架螺母和垫圈）将每个刀片连接到机架。拧紧螺丝。见 图 4。
    图 4：将安装刀片滑入安装导轨 Rack-mounted server installation with mounting brackets and screws highlighted by a green arrow in a data center environment.
  10. 通过 验证机架正面的所有螺钉是否与机架背面的螺钉对齐，确保交换机机箱水平。
  11. 建议在任何未使用的端口中插入防尘罩。

适用于 QFX5220-32CD 的四柱机柜安装

您可以将 QFX5220-32CD 安装在机柜内的四柱机架上。对于机柜安装，您需要重新配置提供的安装导轨。安装导轨需要从齐平安装改为后退设计，以便在机柜中留出空间进行网络布线。对四柱机柜安装使用以下过程：

  1. 将 ESD 接地带连接到裸露的手腕和站点 ESD 点。
  2. 确定交换机的现场可更换单元 （FRU） 端还是端口端放置在机架的正面。以这样的方式放置设备，使组件上的 AIR IN 标签靠近冷通道，组件上的 AIR OUT 标签靠近热通道。

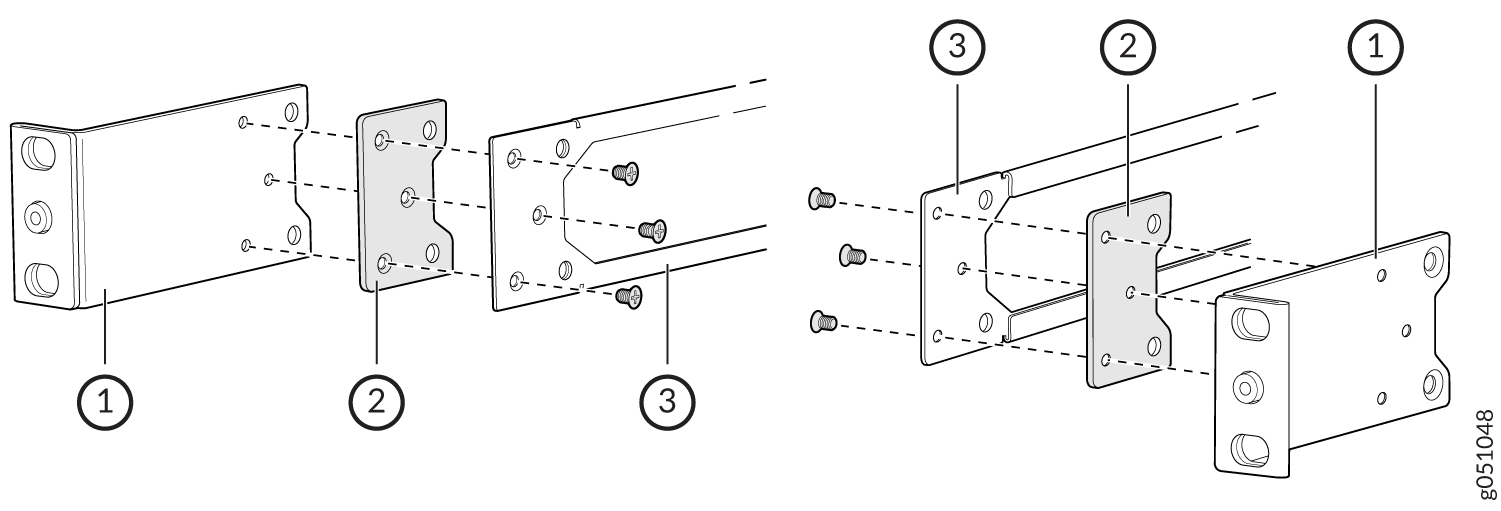

  3. 卸 下三颗十字螺钉，拆卸其中一个前安装导轨。导轨组件参见 图 5 。

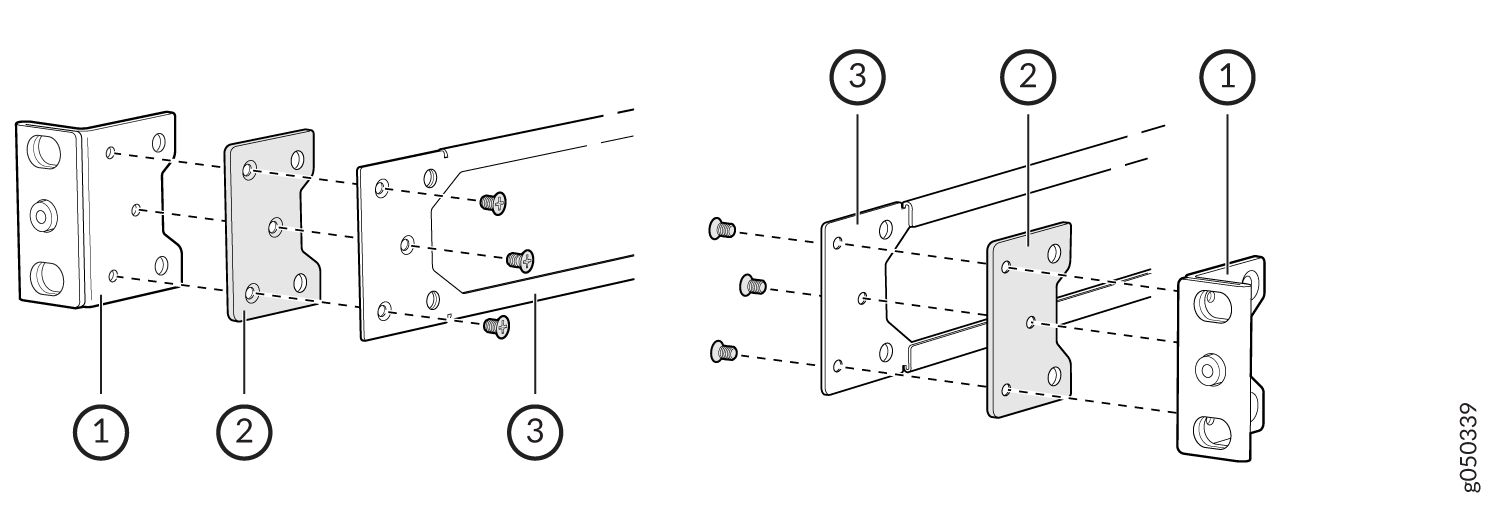

    图 5：拆卸前安装导轨 Exploded diagram showing the assembly of a component with a block-like part, a flat plate, and screws for alignment and fastening.
    1
    —

    前安装支架（为此步骤可丢弃）
    3
    —

    安装导轨
    2
    —

    垫片
  4. 保留 垫片、安装导轨和三个平头十字机械螺钉，以便在扩展安装导轨配置中重复使用，
  5. 找到机架安装套件中提供的两个扩展托架之一。
  6. 通过用 扩展支架代替前安装支架来组装加长安装导轨。有关组件的顺序，请参见 图 6 。
    图 6：组装加长安装导轨 Assembly illustration showing a rectangular bracket with holes, a flat connector plate, and screws for fastening.
    1
    —

    前延长支架
    3
    —

    安装导轨
    2
    —

    垫片
    1. 将 安装导轨上的孔与垫片和扩展支架上的孔对齐。垫片放置在延长支架和安装导轨之间，安装导轨最靠近机箱，
    2. 使用原始组件中的平头十字机械螺钉将延长支架和垫片连接到安装导轨上。使用十字 2 号螺丝刀拧紧螺钉。
    3. 重复步骤 3 到步骤 6 以完成两个扩展的安装导轨。
  7. 将 加长安装导轨上的孔与机箱侧面的孔对齐。请参见 图 7 ，了解 QFX5220-32CD 的正确对齐方式。

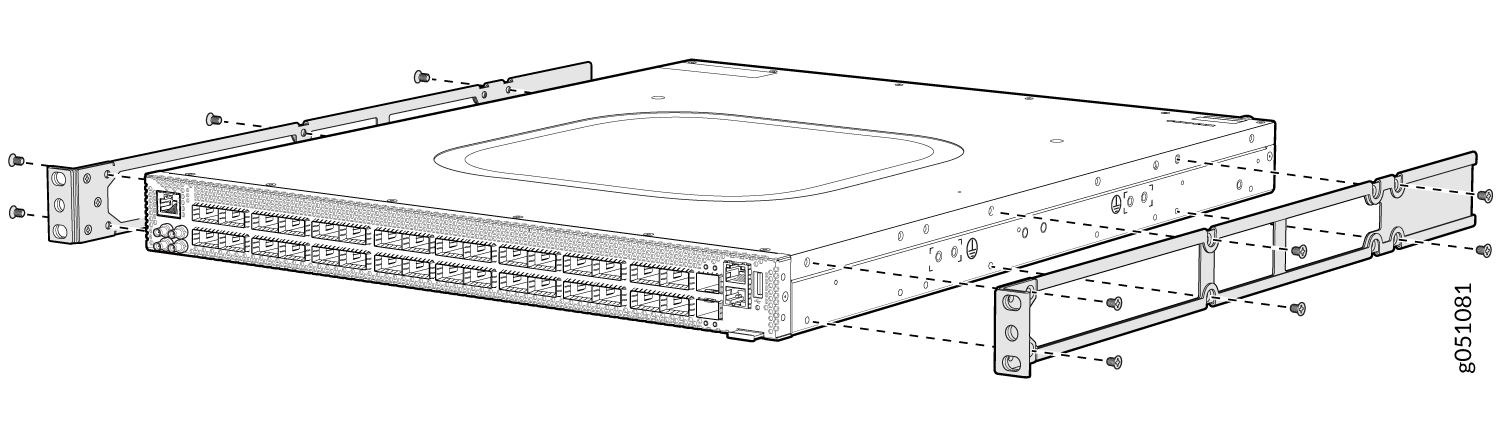

    图 7：将安装导轨连接到 QFX5220-32CD Attaching the Mounting Rails to the QFX5220-32CD
  8. 使用六颗 M4 平头安装螺钉（提供）将安装导轨连接到交换机。使用十字 2 号螺丝刀拧紧螺钉。
  9. 在 交换机的另一侧重复步骤 7 和步骤 8 。
  10. 让一个人抓住交换机的两侧，将其提起，然后将其放置在机架中，使扩展支架与机架孔对齐。
  11. 让另一个人使用四个安装螺钉（如果机架需要，还使用保持架螺母和垫圈）将交换机的正面固定到机架上。拧紧螺丝。有关将交换机和安装组件连接到机柜机架的示例，请参阅 图 8。

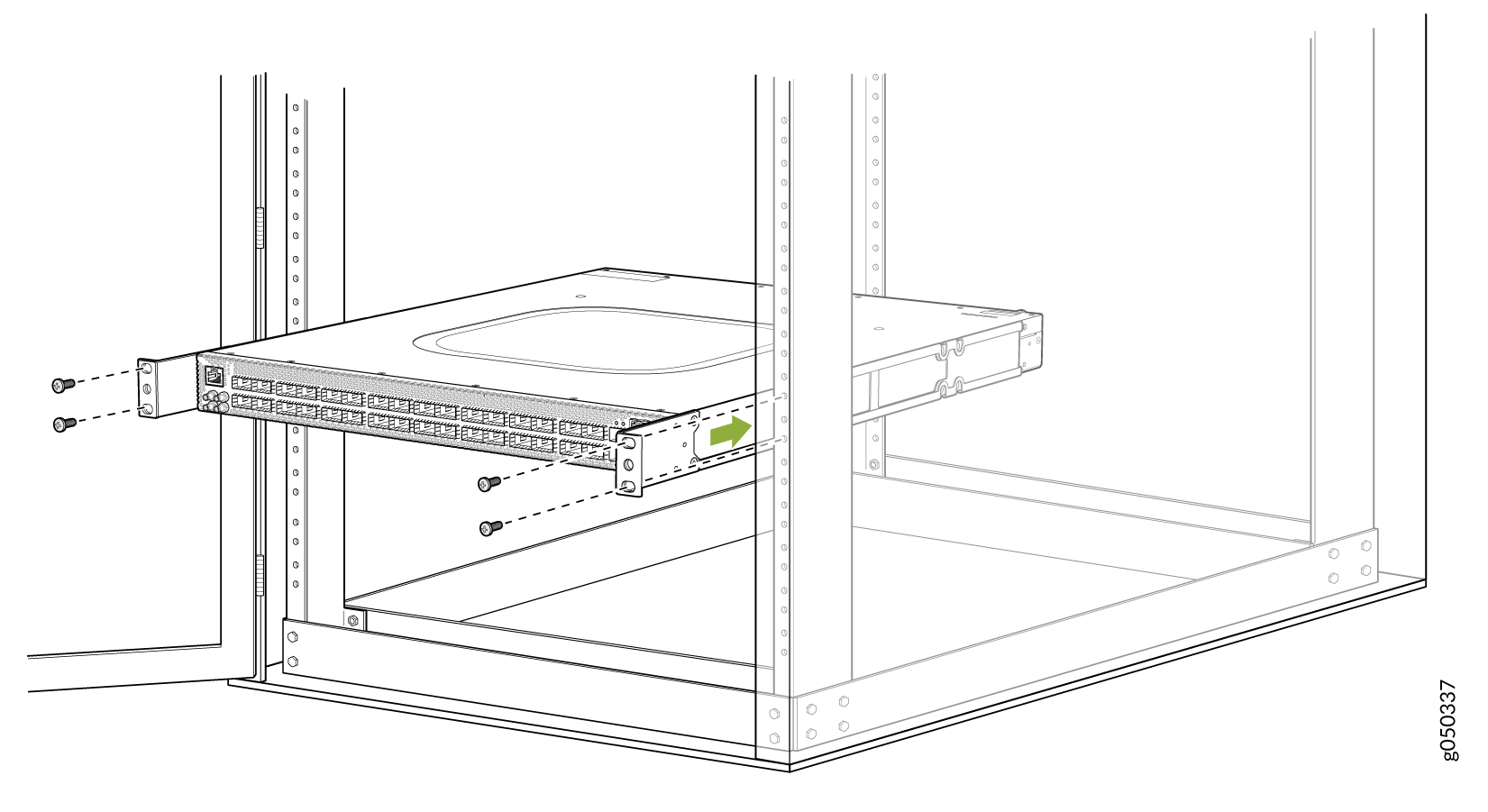

    图 8：将 QFX5220-32CD 连接到机柜机架 Attaching QFX5220-32CD to Cabinet Rack
  12. 继续 支撑交换机，同时将后安装刀片滑入扩展安装导轨的通道中，并将安装刀片固定到机架上。使用四个安装螺钉（如果机架需要，还可以使用保持架螺母和垫圈）将每个刀片连接到机架。拧紧螺丝。见 图 9。

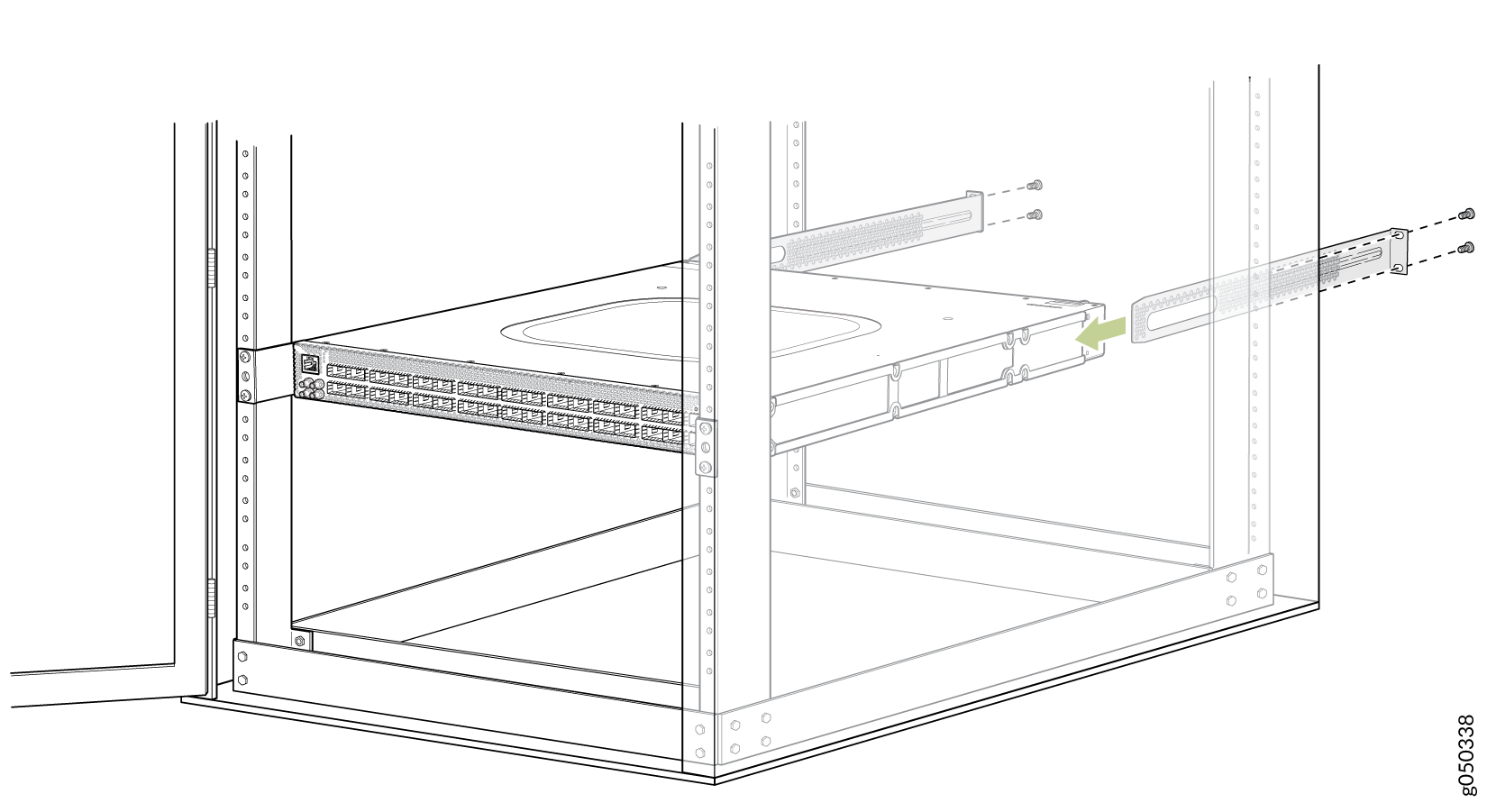

    图 9：将安装刀片滑入加长安装导轨 Rack-mounted server being installed into a server rack, sliding on rails and secured with screws.
  13. 通过 验证机架正面的所有螺钉是否与机架背面的螺钉对齐，确保交换机机箱水平。
  14. 建议在任何未使用的端口中插入防尘罩。

使用 QFX5K-4PST-RMK-E 机架安装套件将 QFX5220-32CD 安装到机架中

您可以将 QFX5220-32CD 交换机安装在方孔或螺纹孔四柱 19 英寸上。机架使用部分免工具 QFX5K-4PST-RMK-E 机架安装套件，可作为备件提供。

QFX5K-4PST-RMK-E 机架安装套件由以下部分组成：

  • 一对前后安装导轨

  • 一对安装支架

  • 16 平头 M4 x 6 毫米十字螺钉

  • 一对垫片

四柱安装通过所有四个角均匀地支撑设备。

使用 QFX5K-4PST-RMK-E 机架安装套件将设备安装在方孔机架上

确保您有以下可用的工具和零件：

  • ESD 接地带 - 未提供。

  • 2 号十字 （+） 螺丝刀 - 未提供

  • 一对前后安装导轨。这些安装导轨连接到机架安装套件随附的前机架柱和后机架柱

  • 一对侧面安装支架和 16 个平头 M4 x 6 毫米十字螺钉。如果这些托架未预安装，则可连接到设备上（机架安装套件随附）

  • 一对垫片 — 机架安装套件随附

要使用 QFX5K-4PST-RMK-E 机架安装套件将设备安装在机架的四个柱子上：

  1. 将 ESD 接地带缠绕并固定在裸露的手腕上，然后将带的另一端连接到设备上的 ESD 点。
  2. 组装安装导轨。

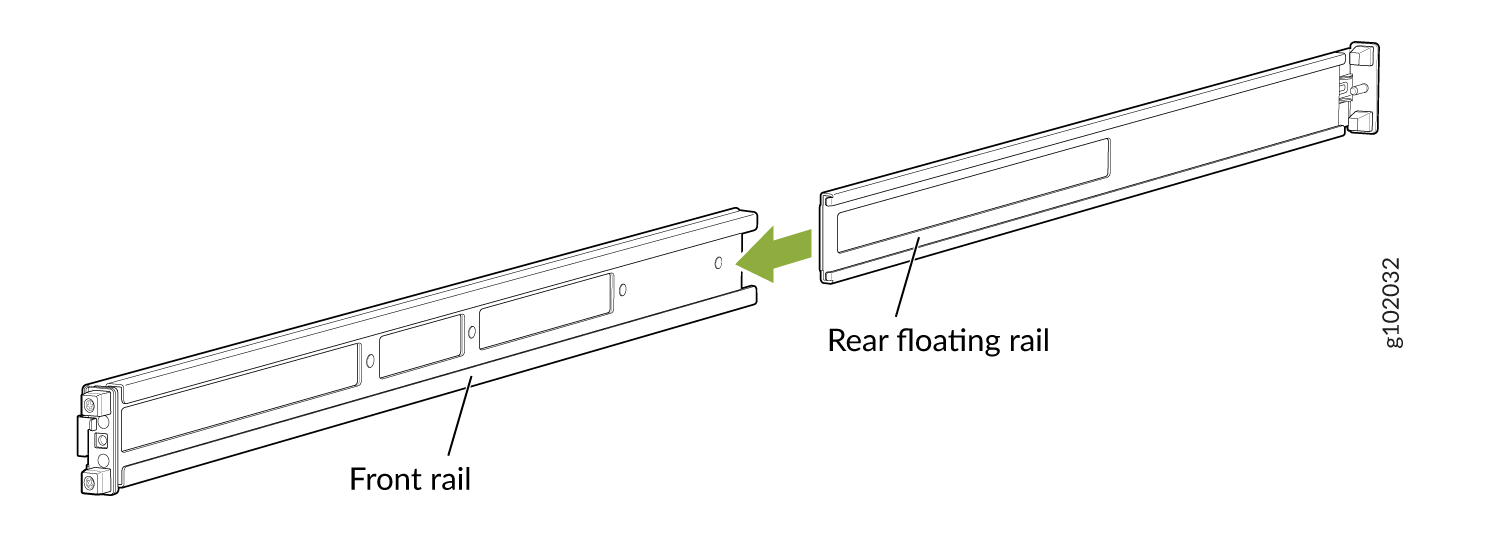

    1. 将 后浮动导轨滑入前导轨。见 图 10。

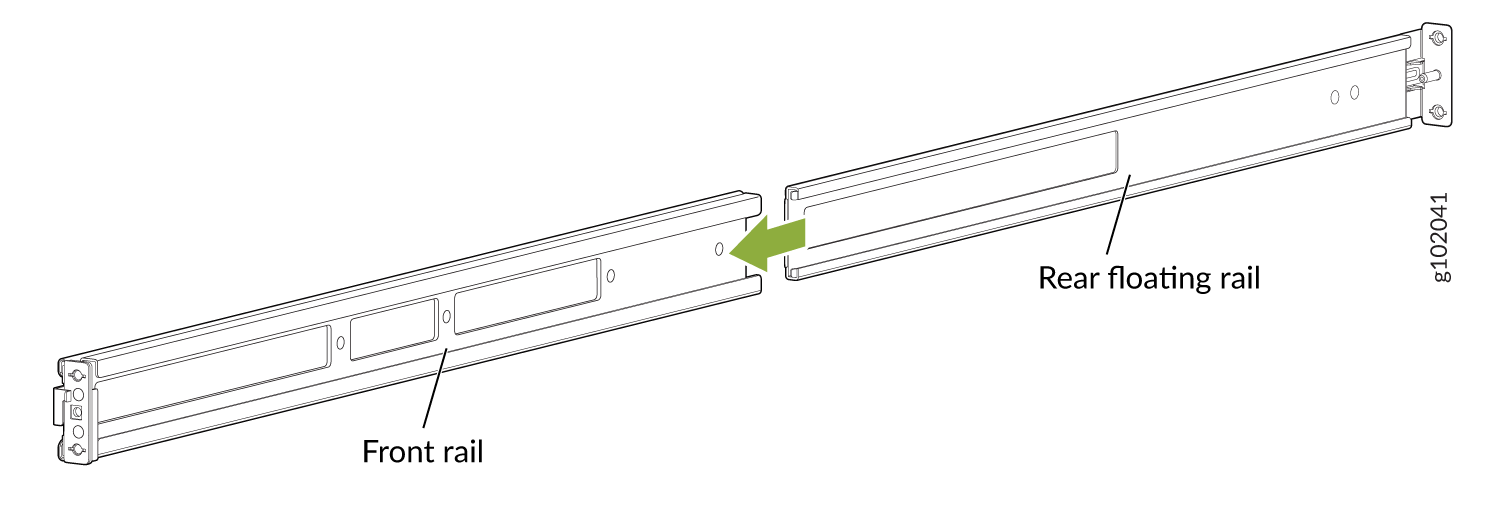

      图 10：组装安装导轨 Assemble the Mounting Rails

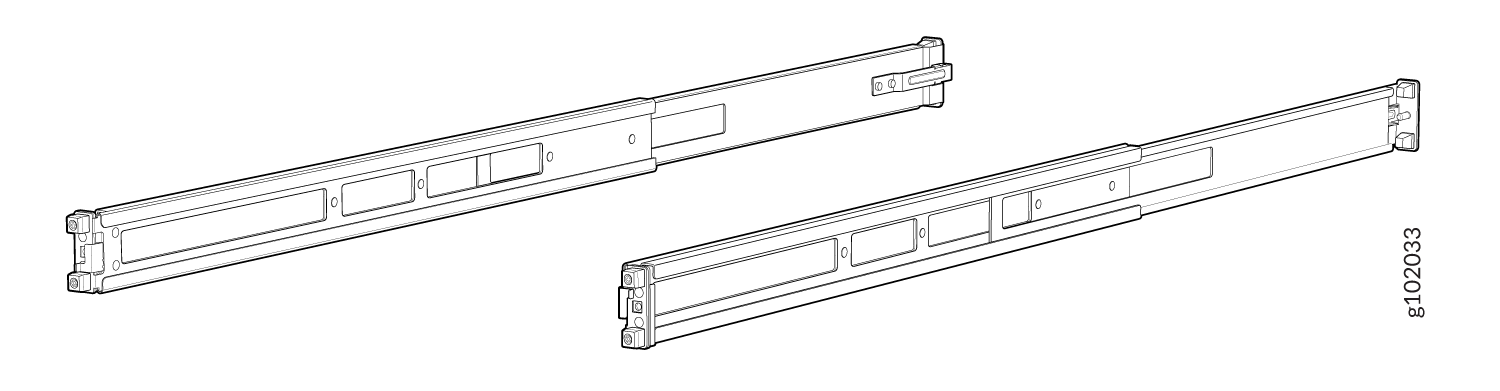

    2. 安装导轨已组装。见图 11。
      图 11：组装好的 Front and Rear Rails Assembled前后导轨
  3. 将 安装导轨连接到机架。
    1. 站在机架前面，将后安装导轨的导向块与后柱孔对齐。将后安装导轨拉向机架前部，以将导轨锁定到位。当闩锁锁定到相应的机架孔中时，您会听到咔嗒声。参见图 12。

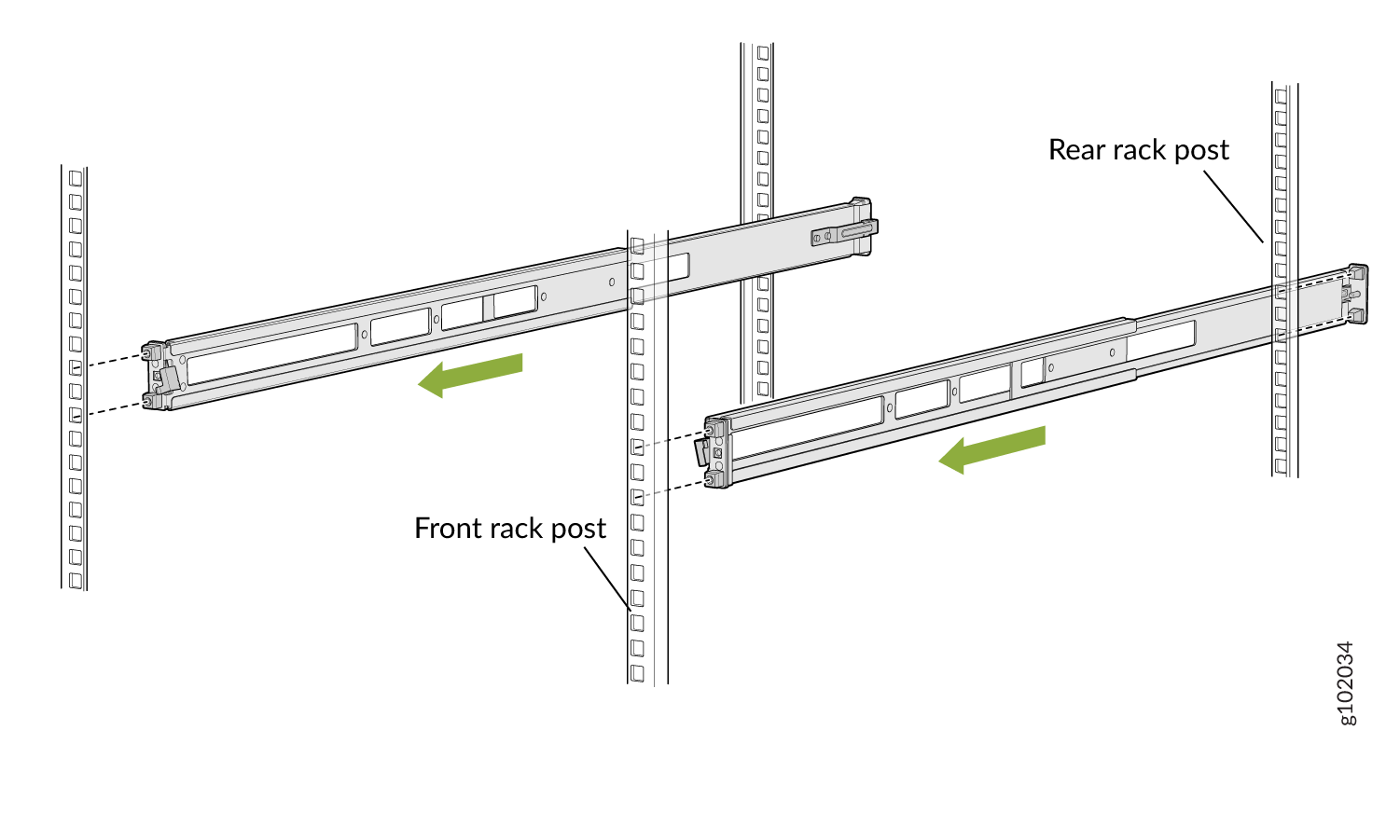

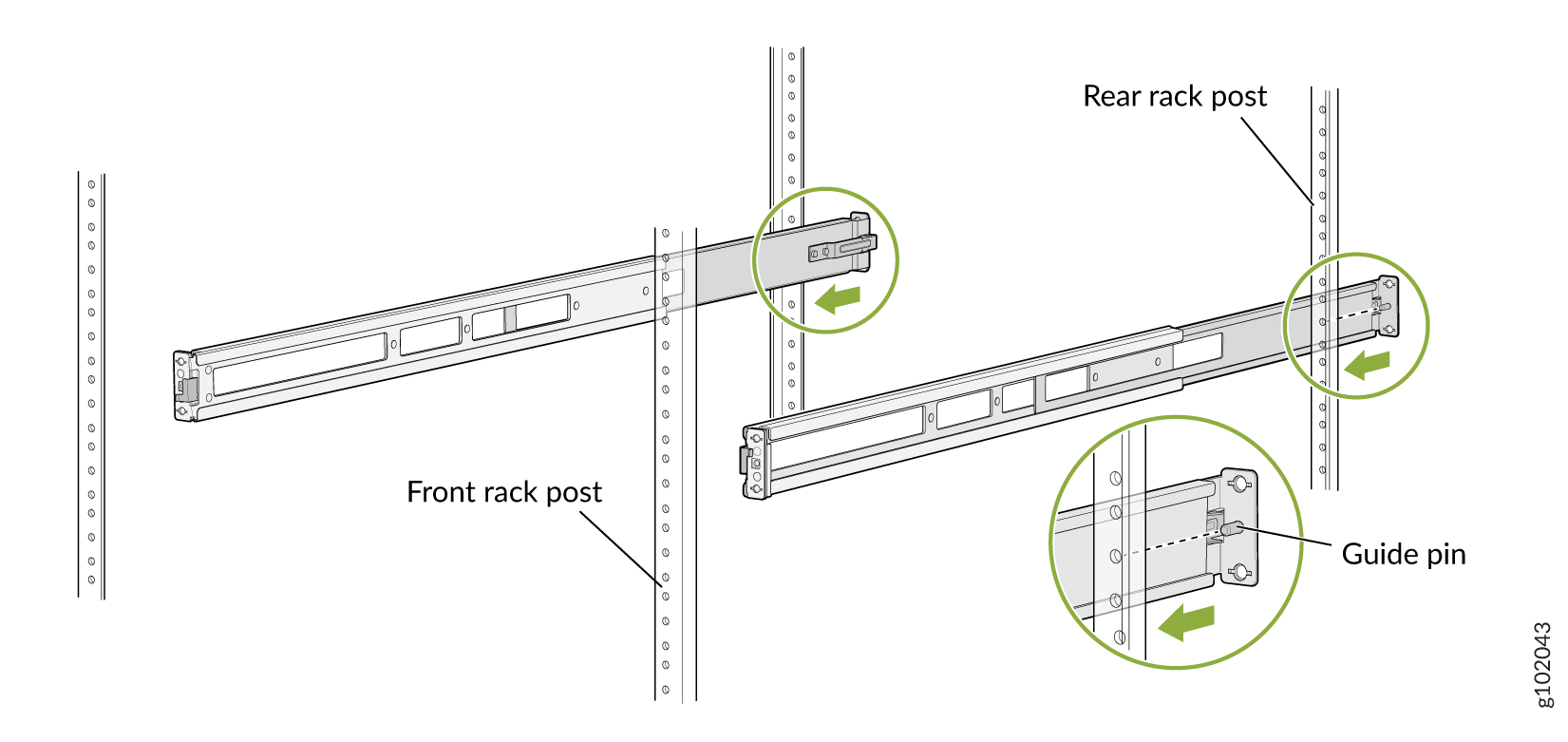

      图 12：安装后浮动导轨 Install the Rear Floating Rails
    2. 将 前安装导轨上的闩锁移至打开位置，滑动前安装导轨，然后将导向块插入前机架柱。见 图 13。

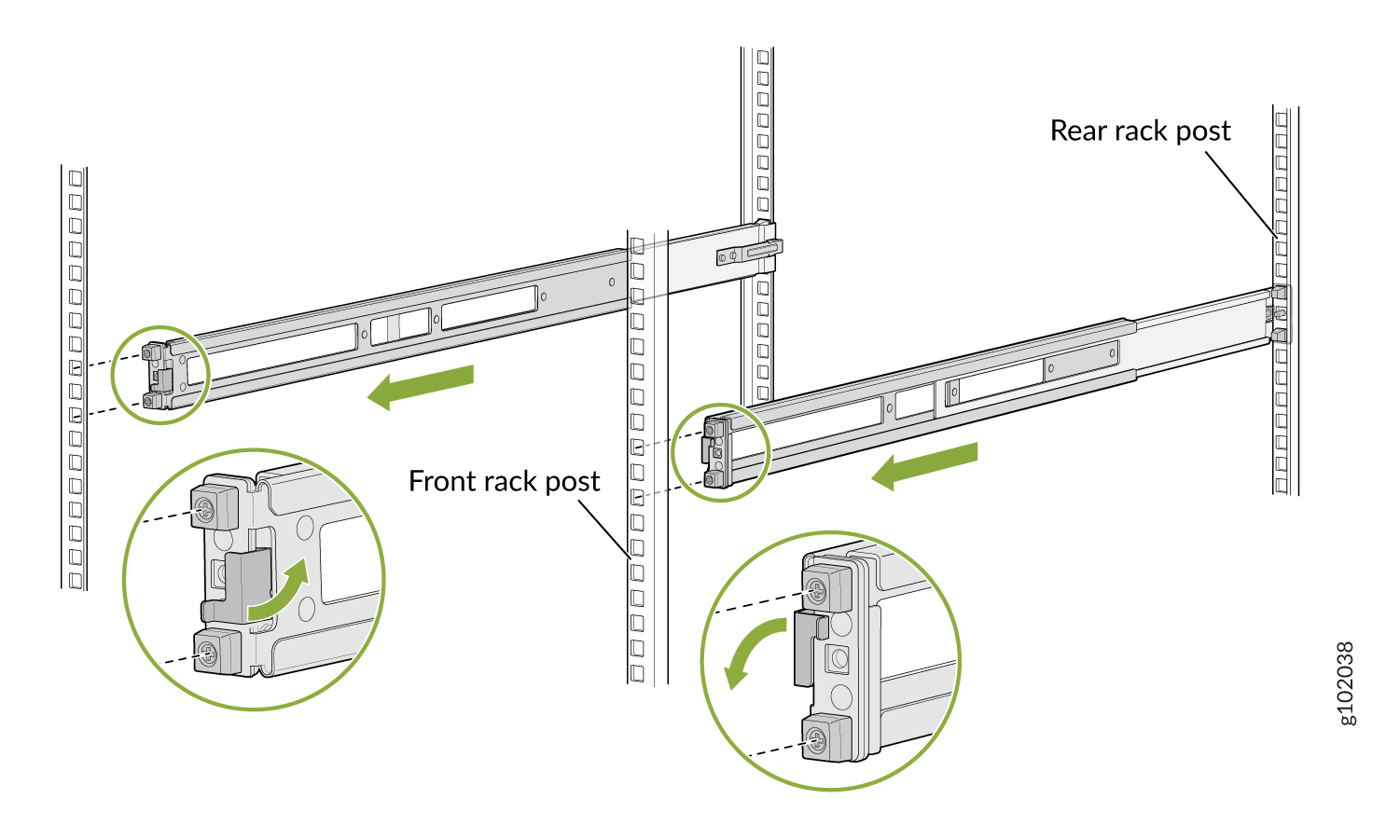

      图 13：安装前安装导轨 Install the Front Mounting Rails
    3. 将 锁定闩锁推至锁定位置。见 图 14。

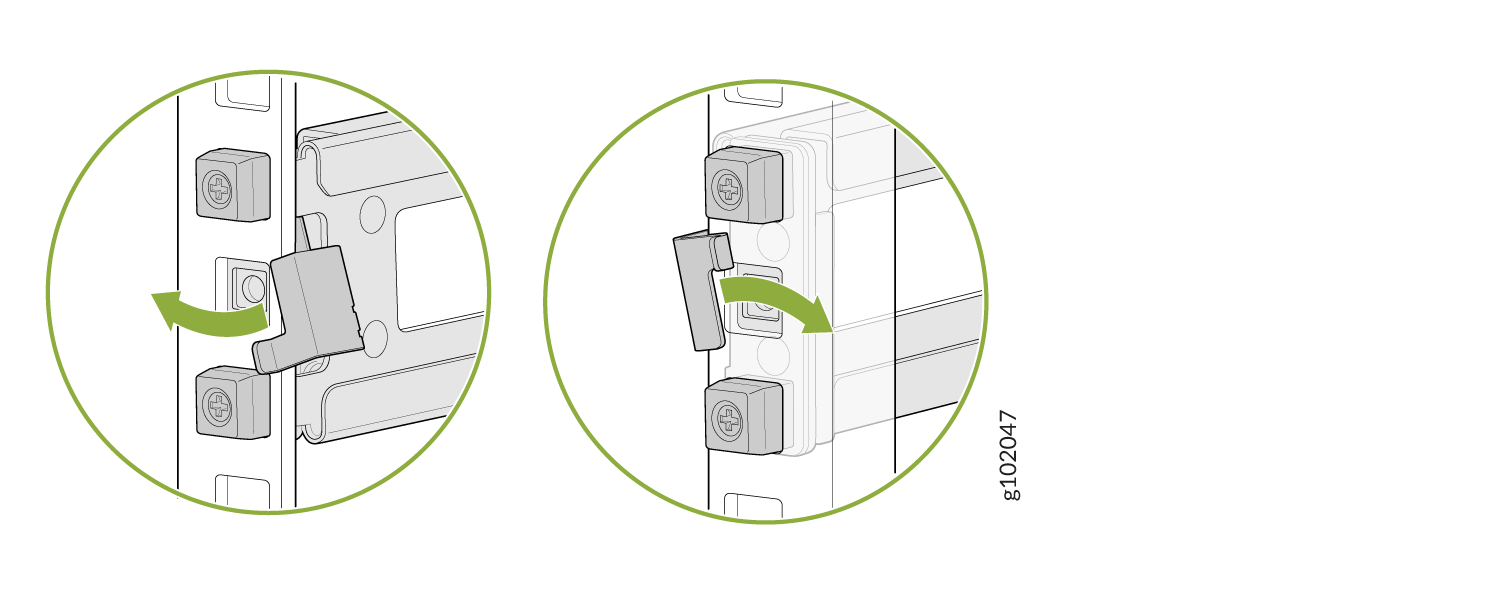

      图 14：前安装导轨的锁定闩锁 Front Mounting Rail's Lock Latch

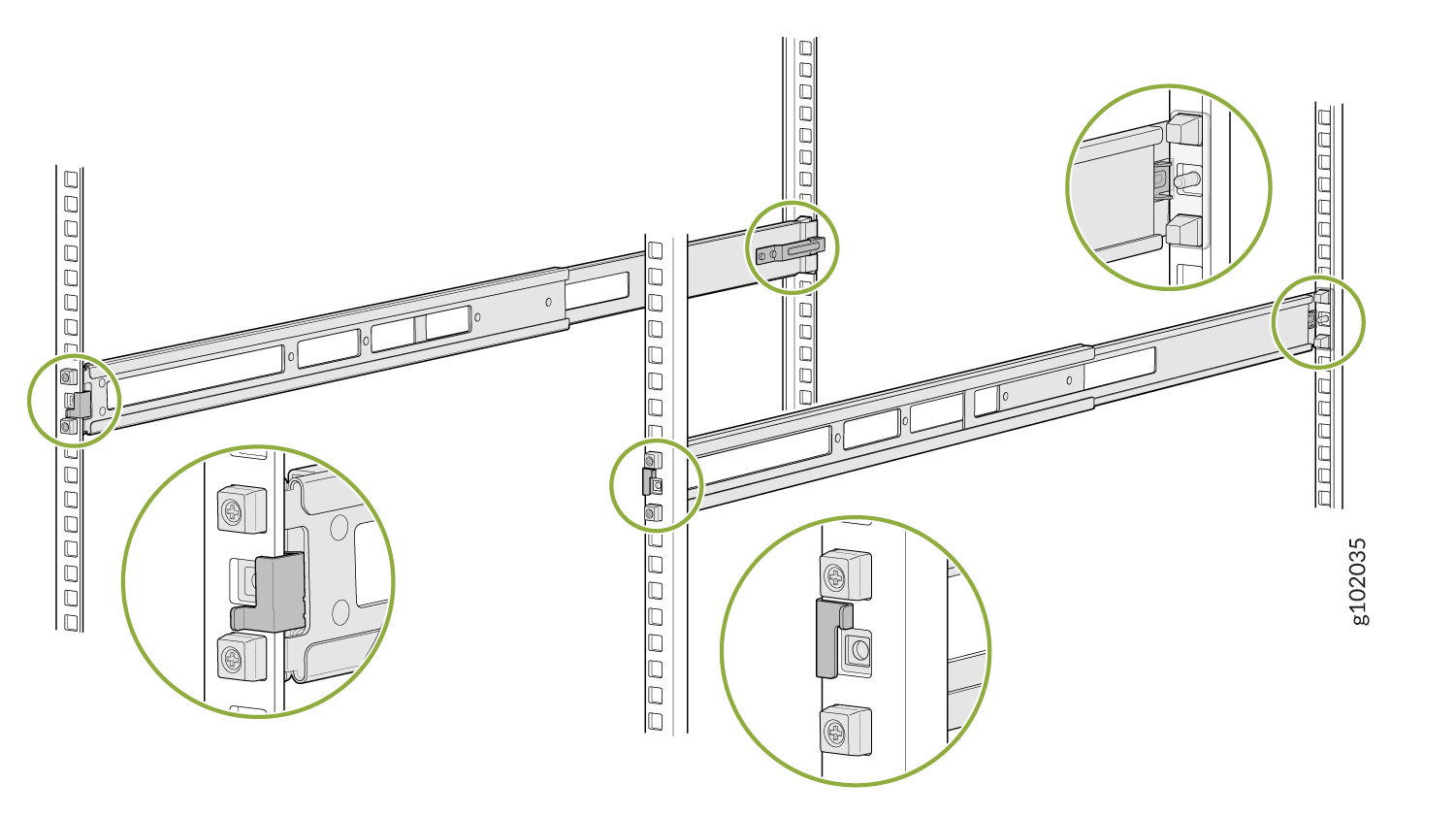

    4. 目 视确保前闩锁和后闩锁已锁定在安装导轨上。见 图 15。

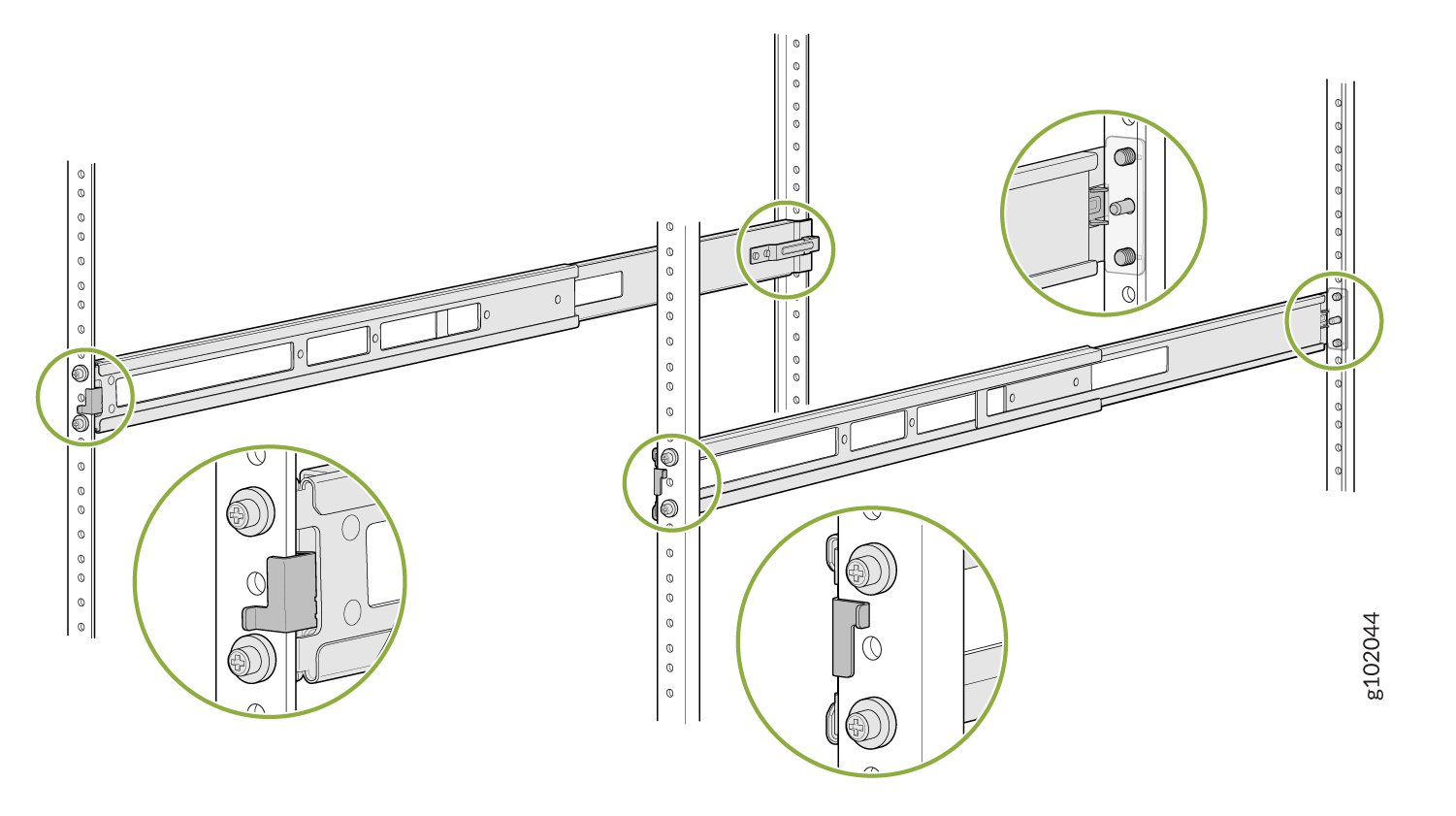

      图 15：安装和锁定 Mounting Rails Installed and Locked的安装导轨
  4. 如果 未预安装垫片和安装支架，请将垫片和安装支架连接到设备上。如果您的设备已预装垫片和安装支架，请跳过此步骤并转到下一步。
    1. 将 垫片和安装托架上的孔与机箱侧面板上的螺丝孔对齐。
    2. 插入平头 M4 x 6 毫米十字螺钉，将垫片和安装托架连接到机箱上的对齐孔中（请参阅 图 16）。拧紧螺丝。
      图 16：将垫片和安装支架连接到设备 Attach the Spacers and the Mounting Brackets to the Device
  5. 以 使组件上的 AIR OUT 标签靠近热通道的方式放置设备。

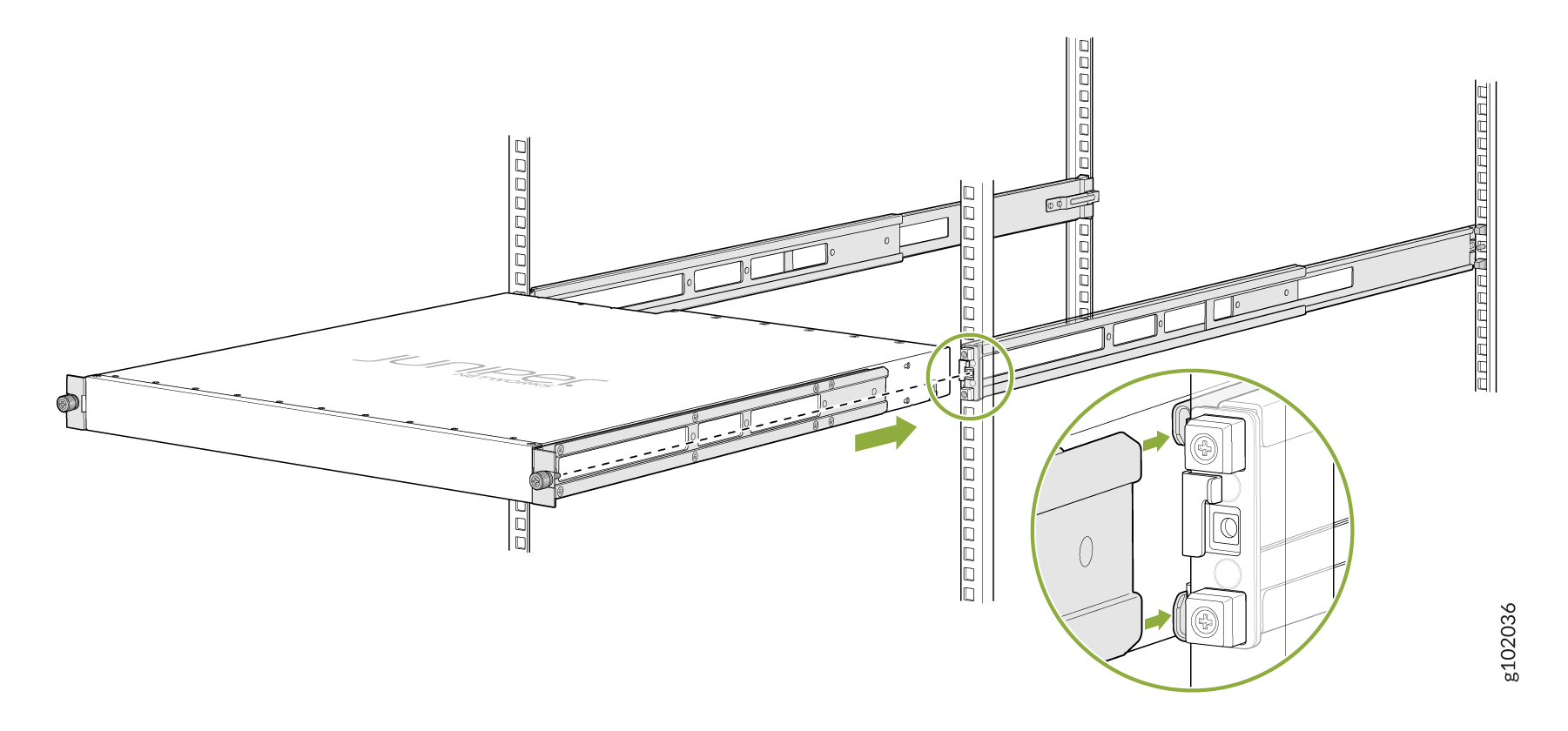

  6. 提 起设备并将其放置在机架中，将侧面安装支架与安装导轨对齐。将设备滑入机架安装导轨的通道中。见 图 17。

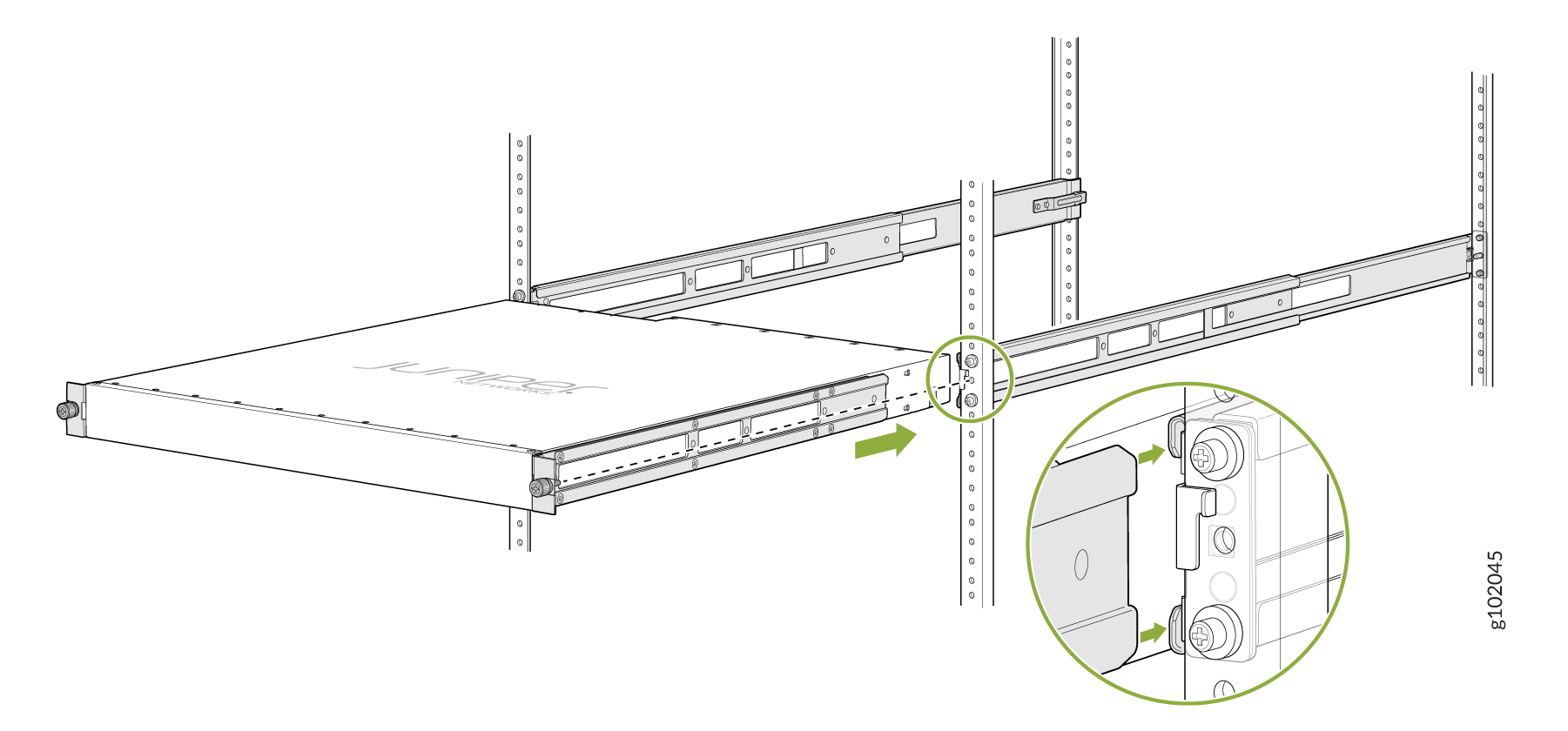

    图 17：将设备滑入机架 Slide the Device into the Rack

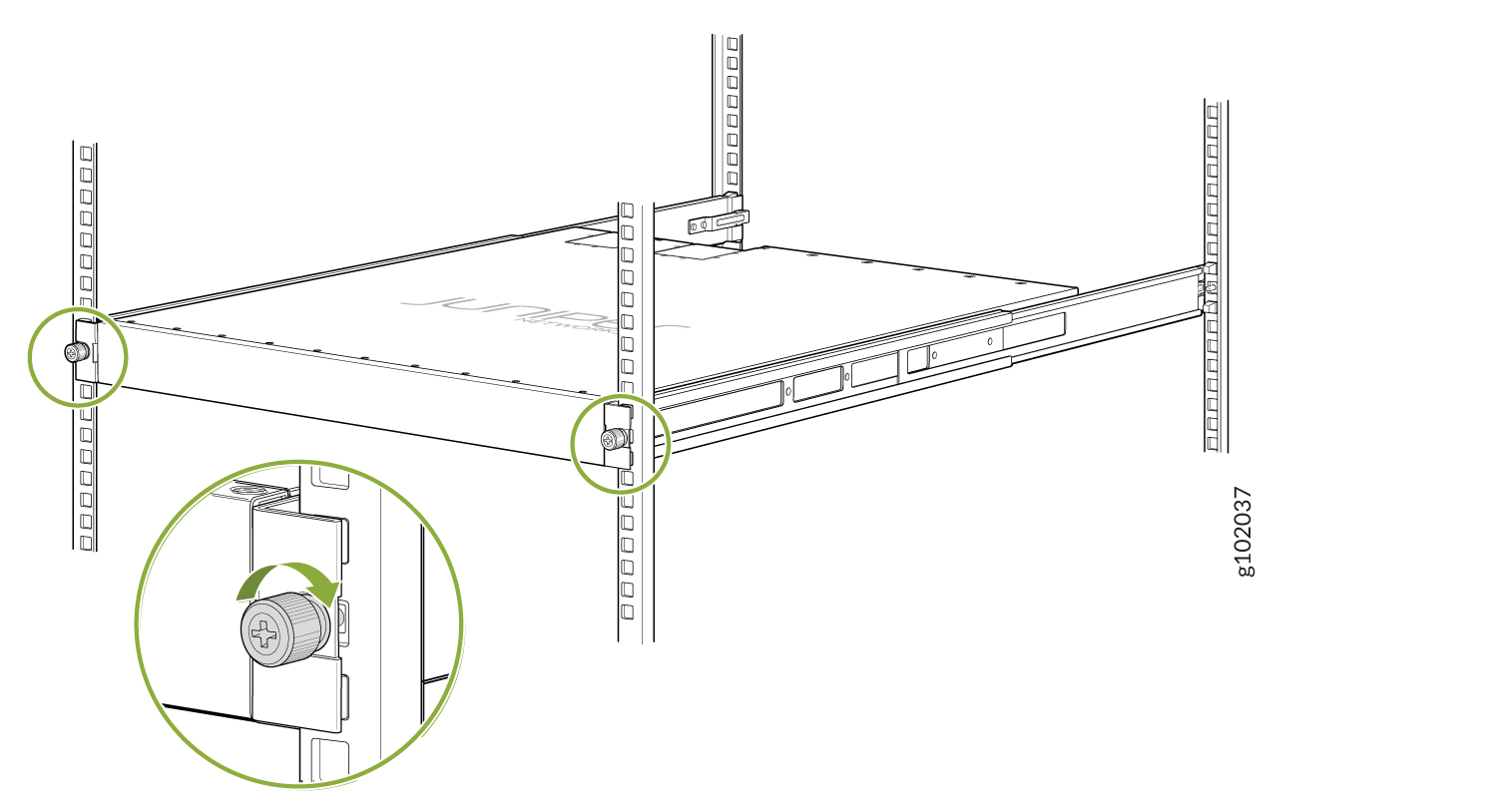

  7. 拧紧两个指旋螺钉以固定设备。见图 18。

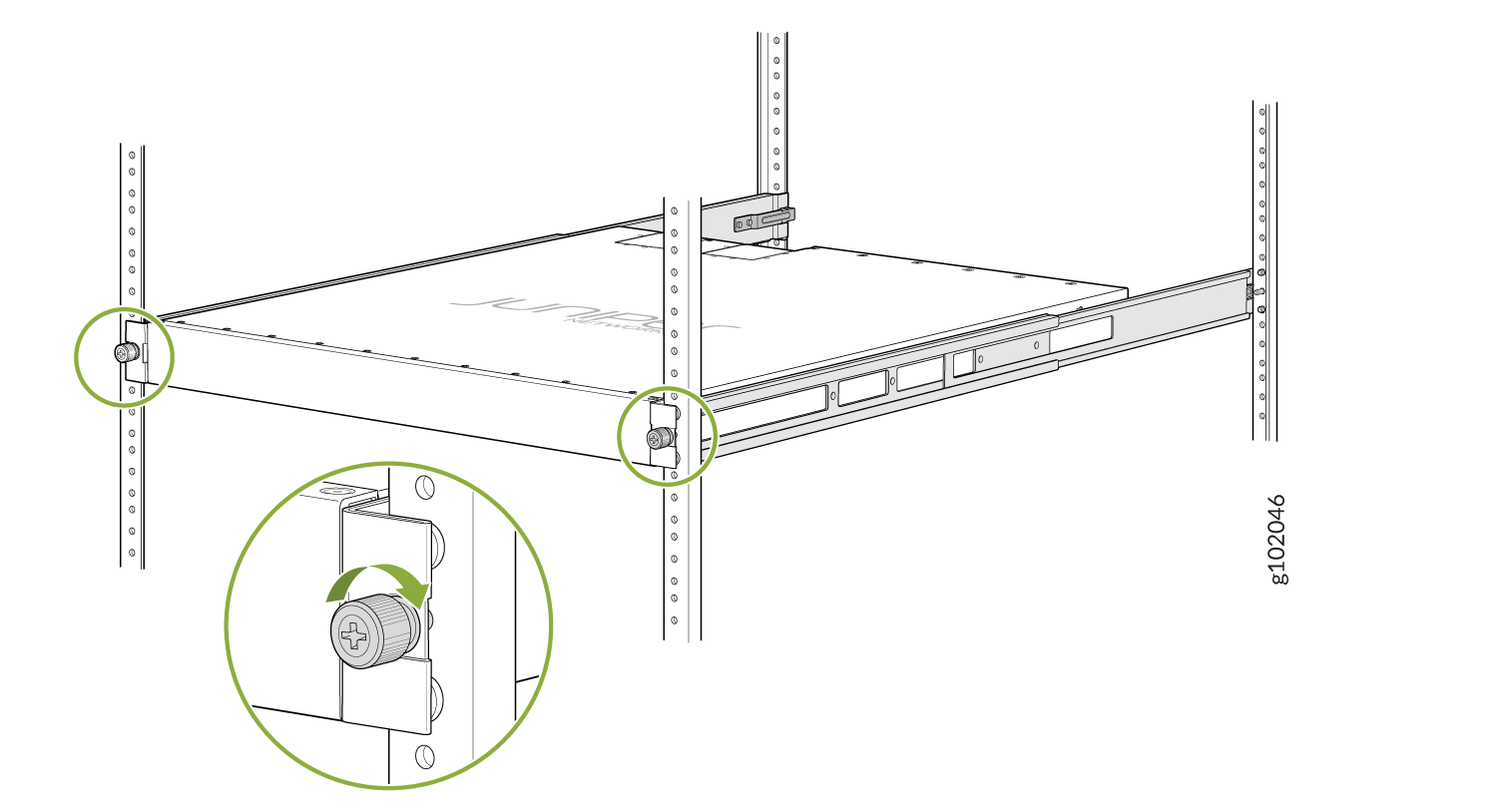

    图 18：拧紧翼形螺钉 Tighten Thumb Screws

使用 QFX5K-4PST-RMK-E 机架安装套件将设备安装在带螺纹孔的机架上

确保您有以下可用的工具和零件：

  • ESD 接地带 - 未提供。

  • 2 号十字 （+） 螺丝刀 - 未提供

  • 一对前后安装导轨。这些安装导轨连接到机架安装套件随附的前机架柱和后机架柱

  • 一对侧面安装支架和 16 个平头 M4 x 6 毫米十字螺钉。如果这些托架未预安装，则可连接到设备上（机架安装套件随附）

  • 一对垫片 — 机架安装套件随附

要将设备安装在带螺纹孔的四柱机架上：

  1. 将 ESD 接地表带缠绕并固定在裸露的手腕上，然后将表带的另一端连接到设备上的 ESD 点。
  2. 组装安装导轨。
    1. 松 开螺钉，从前安装导轨上拆下导轨，并保留它们以备后用。见 图 19。

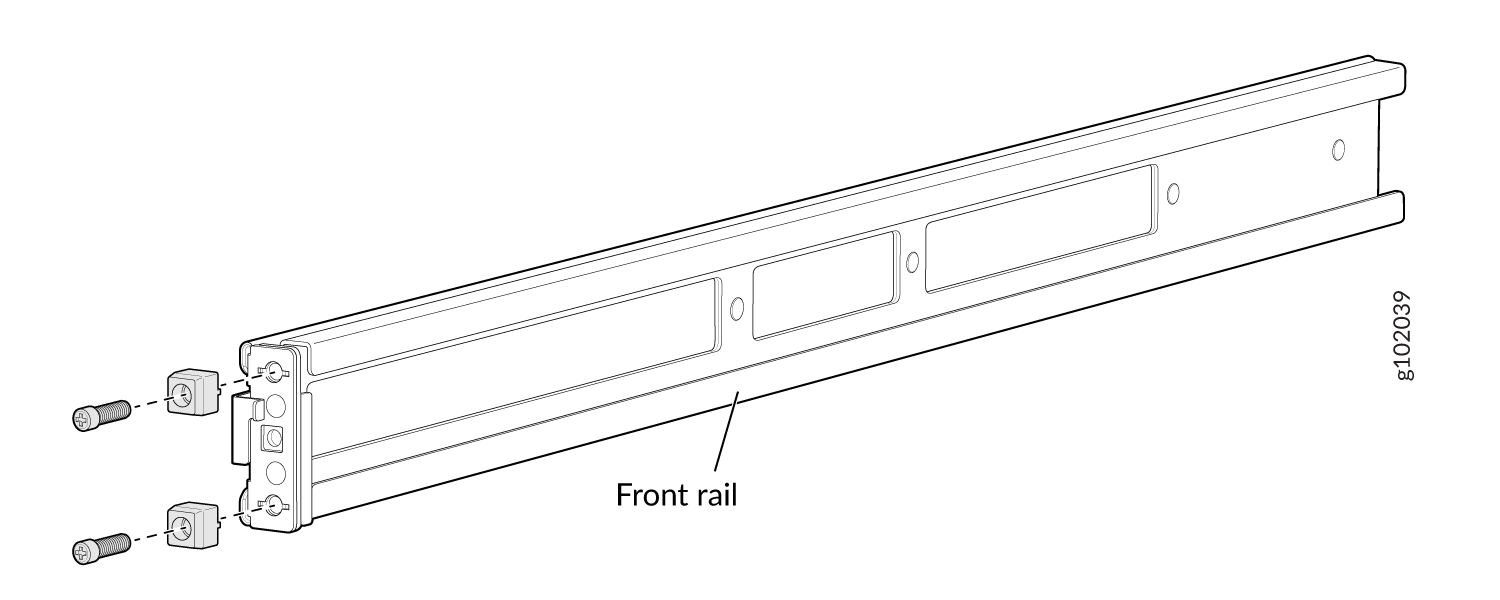

      图 19：从前安装导轨 Remove Guide Blocks from Front Mounting Rail上卸下导轨块
    2. 松开螺钉和垫圈，从后浮动导轨上拆下导轨。保留导向块、螺钉和垫圈以备后用。见图 20

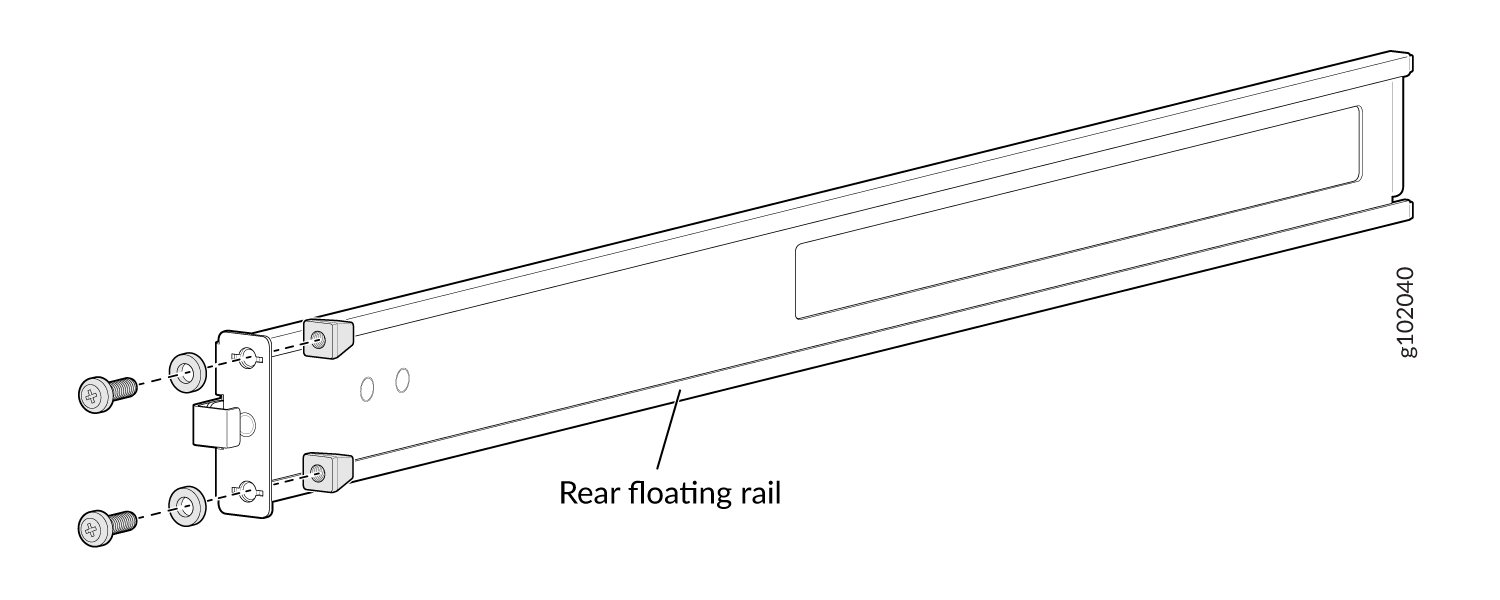

      图 20：从后浮动导轨 Remove Guide Blocks from Rear Floating Rail上卸下导轨块
    3. 将 后浮动导轨滑入前安装导轨中。见 图 21。
      图 21：将后浮动导轨滑入前安装导轨 Slide Rear Floating Rail into Front Mounting Rail

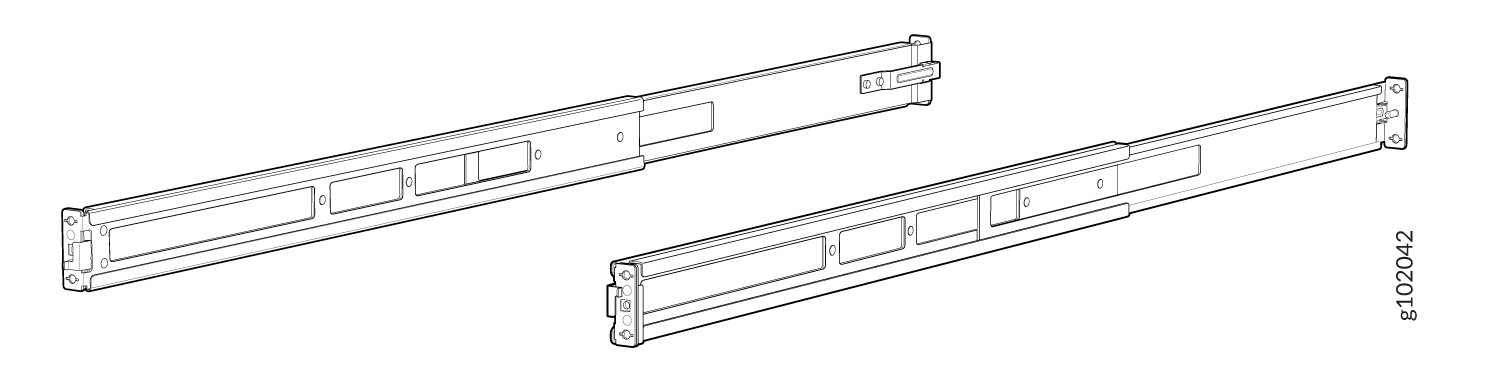

    4. 安装导轨已组装。见图 22。
      图 22：组装好的 Front and Rear Rails Assembled前后导轨
  3. 将 安装导轨连接到螺纹孔机架。
    1. 站在机架前面，将后安装导轨的导向块与后柱孔对齐。将后安装导轨拉向机架前部，以将导轨锁定到位。当闩锁锁定到相应的机架孔中时，您会听到咔嗒声。见图 23。
      图 23：安装后浮动导轨 Install the Rear Floating Rails
    2. 将前安装导轨上的闩锁移至打开位置，滑动前安装导轨并将其定位到前机架柱上。将锁定闩锁推至锁定位置，然后使用在步骤 2.a 中卸下的螺钉和在步骤 2.b 中卸下的垫圈，将前安装导轨固定到前机架柱上。见图 24。

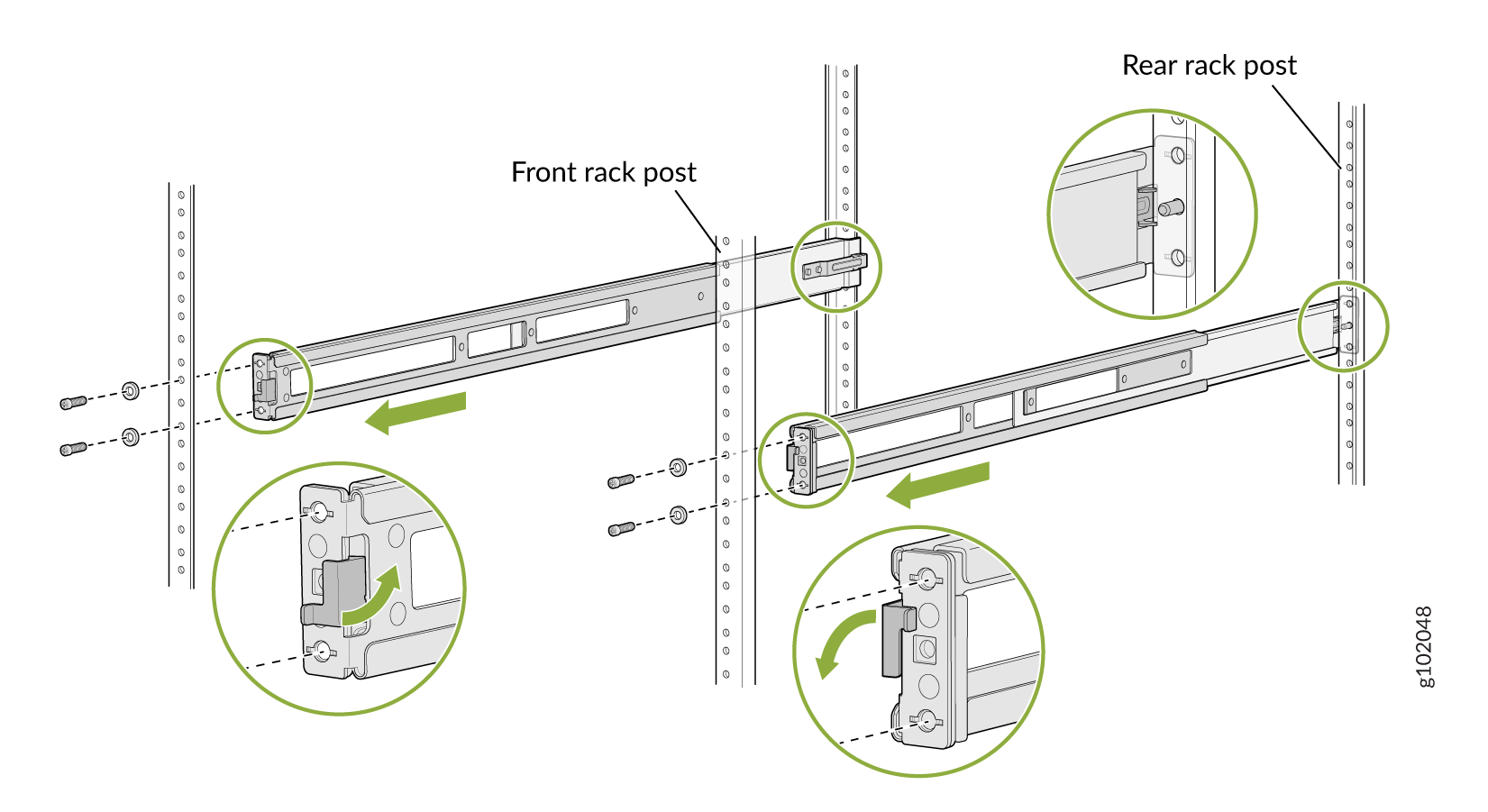

      图 24：安装前安装导轨 Install the Front Mounting Rails
    3. 使用适合机架螺纹尺寸的螺钉（未提供）将后浮动导轨固定到后机架柱上。见图 25。

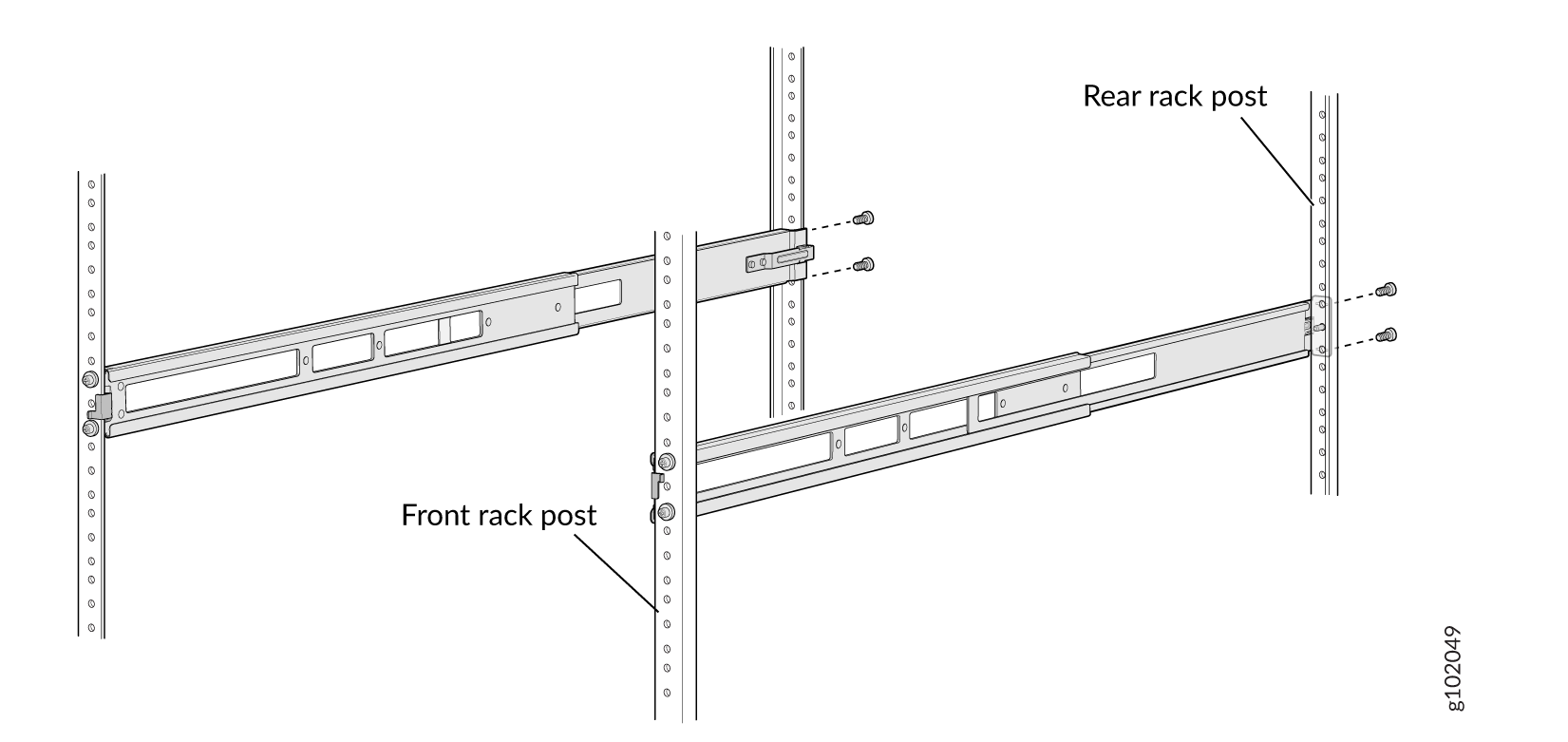

      图 25：固定后浮动导轨 Secure the Rear Floating Rail
    4. 目 视确保前后闩锁已锁定在安装导轨上。见 图 26。
      图 26：安装和固定 Mounting Rails Installed and Secured的安装导轨
  4. 如果 未预安装垫片和安装支架，请将垫片和安装支架连接到设备上。如果您的设备已预装垫片和安装支架，请跳过此步骤并转到下一步。
    1. 将 垫片和安装托架上的孔与机箱侧面板上的螺丝孔对齐。
    2. 插入平头 M4 x 6 毫米十字螺钉，将垫片和安装托架连接到机箱上的对齐孔中（请参阅 图 27）。拧紧螺丝。
      图 27：将垫片和安装托架连接到设备 Attach the Spacers and the Mounting Brackets to the Device
  5. 以 使组件上的 AIR OUT 标签靠近热通道的方式放置设备。
  6. 提 起设备并将其放置在机架中，将侧面安装支架与安装导轨对齐。将设备滑入机架安装导轨的通道中。见 图 28。
    图 28：将设备滑入机架 Slide the Device into the Rack
  7. 拧紧两个指旋螺钉以固定设备。见图 29。
    图 29：拧紧翼形螺钉 Tighten the Thumb Screws

使用 QFX5220-4PRMK-4U 机架安装套件，将 QFX5220-128C 安装到四柱机架中

您只能将 QFX5220-128C 交换机安装在四柱 19 英寸上。机架或机柜，使用交换机随附的机架安装套件。机架安装套件可适用于仅四柱机架安装或机架和机柜安装。四柱安装通过所有四个角均匀地支撑交换机。

对于四柱机架或机柜安装，QFX5220-141-EMI-DR 安装套件包含两个前安装导轨组件和两个与前安装导轨匹配的后安装刀片。此配置允许交换机的任一端与机架齐平安装，并且仍可针对不同深度的机架进行调整。

前机架导轨和后机架导轨的间距必须介于 28 英寸之间。（71.1 厘米）和 36 英寸（91.4 厘米）从前至后。

要使用提供的机架安装套件将 QFX5220-128C 安装到四柱机架上：

  1. 将 ESD 接地带连接到裸露的手腕和站点 ESD 点。
  2. 确定交换机的现场可更换单元 （FRU） 端还是端口端放置在机架的正面。以这样的方式放置设备，使组件上的 AIR IN 标签靠近冷通道，组件上的 AIR OUT 标签靠近热通道。
  3. 将 法兰上的孔与最靠近端口面板的孔对齐。见 图 30。

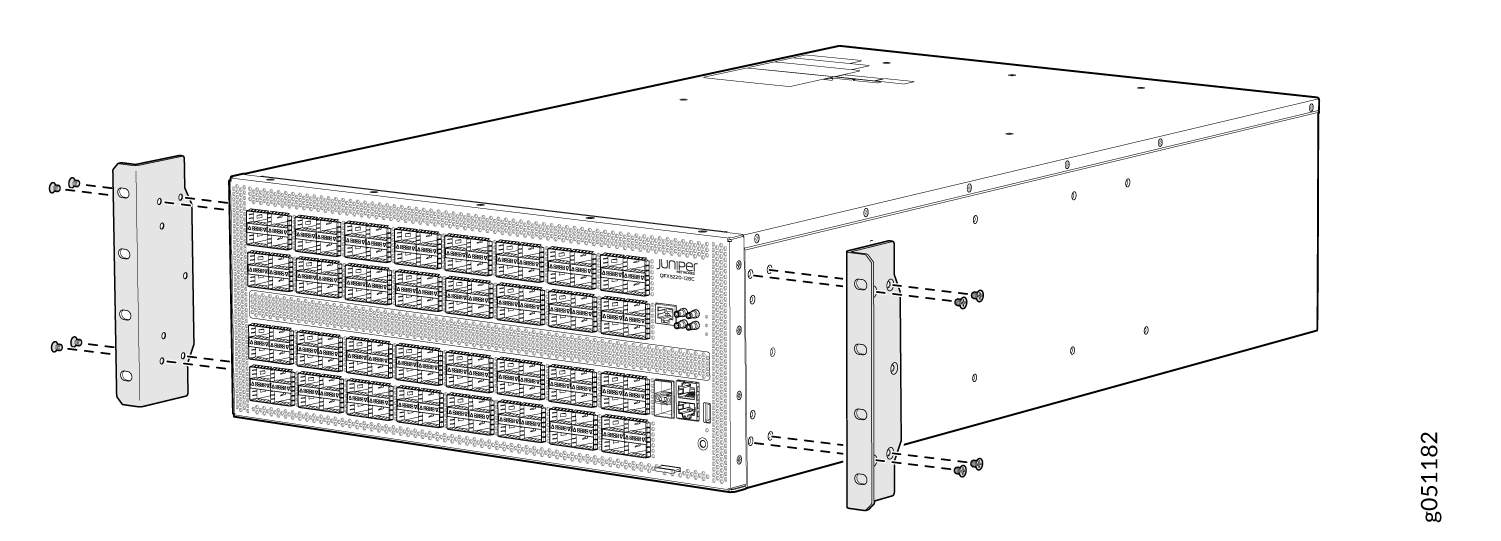

    图 30：将法兰连接到 QFX5220-128C 机箱 Juniper Networks device with rack-mount brackets being secured with screws for installation into a server rack.
  4. 使用十字 2 号螺丝刀在顶部和底部孔中使用两个 M4 x 6 毫米平头螺钉将法兰连接到机箱。拧紧螺丝。
  5. 重复步骤 3 和步骤 4，然后将第二个凸缘连接到机箱的另一侧。
  6. 将 左侧安装导轨上的孔与机箱侧面和法兰上的孔对齐。请参见 图 31 ，了解 QFX5220-128C 的正确对齐方式。
    注意：

    有一个左安装导轨，印有 LEFT，右安装导轨，印有 RIGHT。安装导轨不可互换。

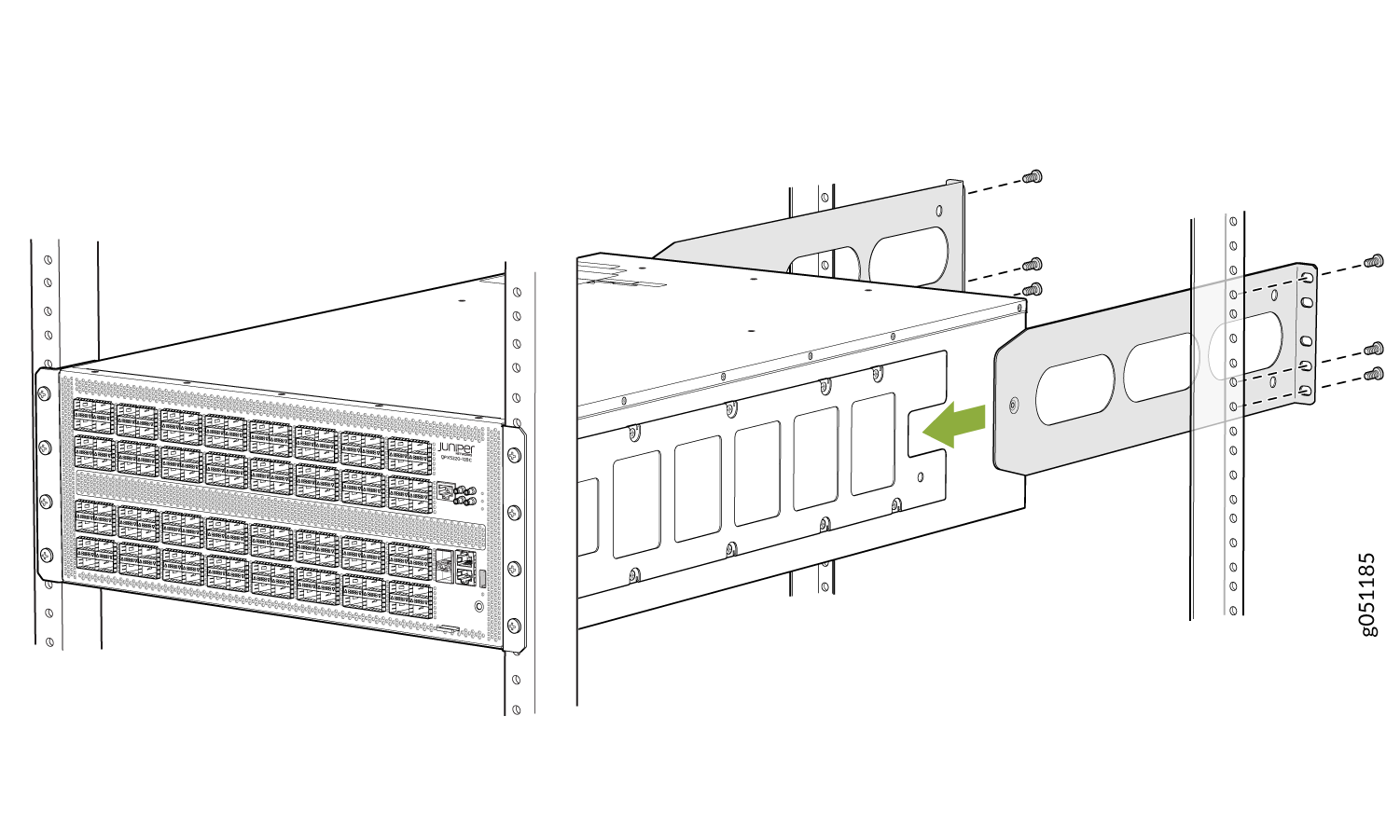

    图 31：将安装导轨连接到 QFX5220-128C 机箱 Diagram of a network device with instructions for attaching left and right mounting rails and screw placement for rack installation.
  7. 使用十字 2 号螺丝刀，使用三个 M4 x 8 毫米平头螺钉将安装导轨的前部连接到法兰和机箱。需要这些稍长的螺钉才能将安装支架通过法兰连接到机箱。拧紧螺丝。
  8. 使用八颗较短的 M4 x 6 毫米平头螺钉将安装导轨连接到机箱。使用十字 2 号螺丝刀拧紧螺钉。
  9. 对交换机另一侧的右侧安装支架重复步骤 6 到步骤 8。
  10. 使用机械升降机或让一个人抓住交换机的两侧，将其提起，然后将其放置在机架中，使前托架与机架孔对齐。
  11. 让第二个人使用八颗安装螺钉（如果机架需要，还使用保持架螺母和垫圈）将交换机的正面固定到机架上。拧紧螺丝。有关将安装导轨和刀片连接到 QFX5220-128C 的示例，请参阅图 32。

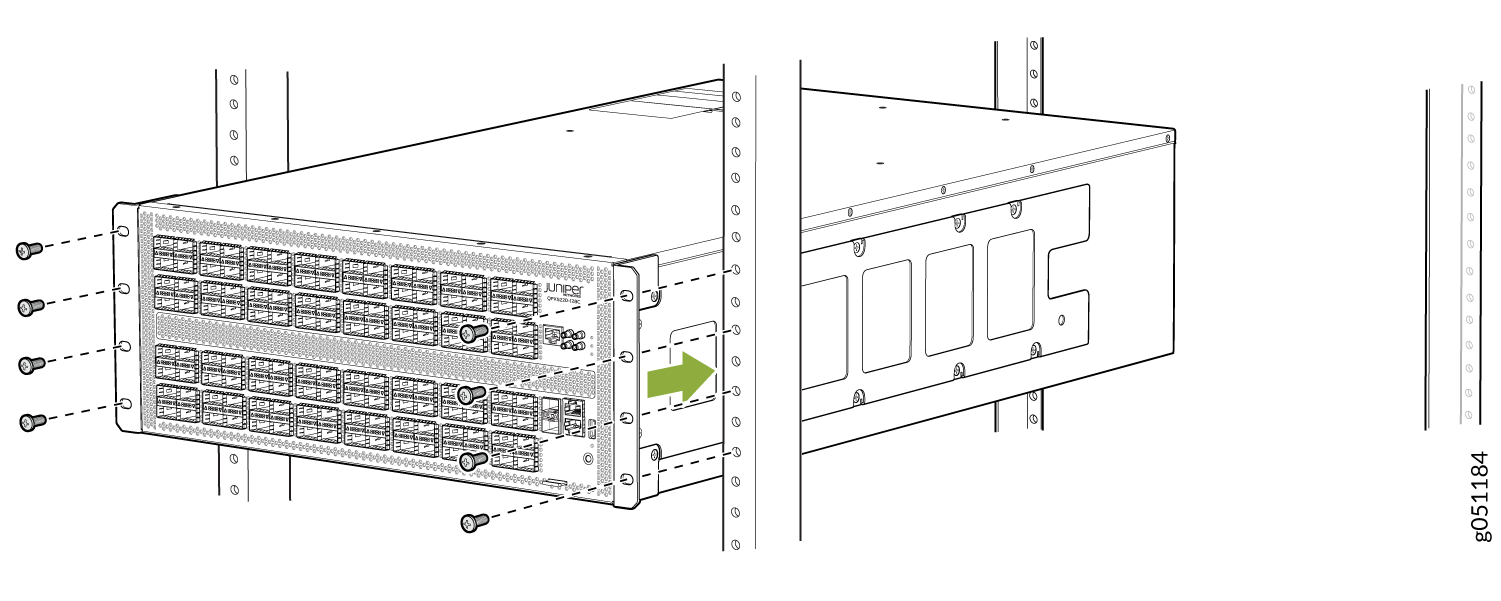

    图 32：将 QFX5220-128C 连接到机架 Juniper Networks switch being installed in a server rack, showing front panel ports and direction of insertion with a green arrow
  12. 继续 支撑交换机，同时将两个安装刀片滑入两个安装导轨。使用剩余的八个安装螺钉（如果机架需要，也可以使用保持架螺母和垫圈）将安装刀片固定到机架上。拧紧螺丝。见 图 33。
    图 33：将安装刀片滑入安装导轨 Juniper Networks QFX Series switch being installed in server rack with mounting brackets, screws, and green arrow indicating installation step.
  13. 通过 验证机架正面的所有螺钉是否与机架背面的螺钉对齐，确保交换机机箱水平。
  14. 建议在任何未使用的端口中插入防尘罩。

QFX5220-128C 上的 EMI 面板安装

QFX5220-128C 具有 EMI 前面板，可保护光纤布线并提供额外的电磁干扰 （EMI） 保护。五合一。deepEMI 面板直接连接到机架，可以在安装光学器件之前或之后添加。

注意：

如果您的系统使用许多 DAC，则可能需要更深的 EMI 门。一个 14 英寸。深度 EMI 面板可作为备用。超深 EMI 面板是 QFX5220-141-EMI-DR。

开始之前，请参阅 图 34 ，并确保您具备以下工具和部件：

  • 2 号十字 （+） 螺丝刀（未提供）

  • EMI 面板（提供）

  • 右侧安装架（提供）

  • 左侧安装架（提供）

  • 可选导流板（提供 2 个）

图 34：QFX5220-128C 组件 Exploded diagram of a radiator assembly with labeled parts: radiator 3, mounting brackets 1, and protective panels 2.
1
—

左右安装架
3
—

EMI 面板
2
—

导流板，有助于抑制来自前侧开口的 EMI 辐射

以下是 EMI 前面板的安装方法：

  1. 使用十字 2 号螺丝刀松开交换机两侧的正面顶部和底部机架安装螺钉。将剩余的机架安装螺钉留在原位。
  2. 将左侧安装架对齐左侧导轨的机架安装螺钉，然后将托架滑到松动的螺钉下方（请参阅 图 35）。
    图 35：安装安装架 Installing a Juniper Networks device in a server rack with mounting brackets and securing screws. Arrows indicate screw tightening direction.
  3. 拧紧顶部和底部机架安装螺钉，使安装架牢固地固定到机架上。对正确的安装架重复步骤 2 和 3。

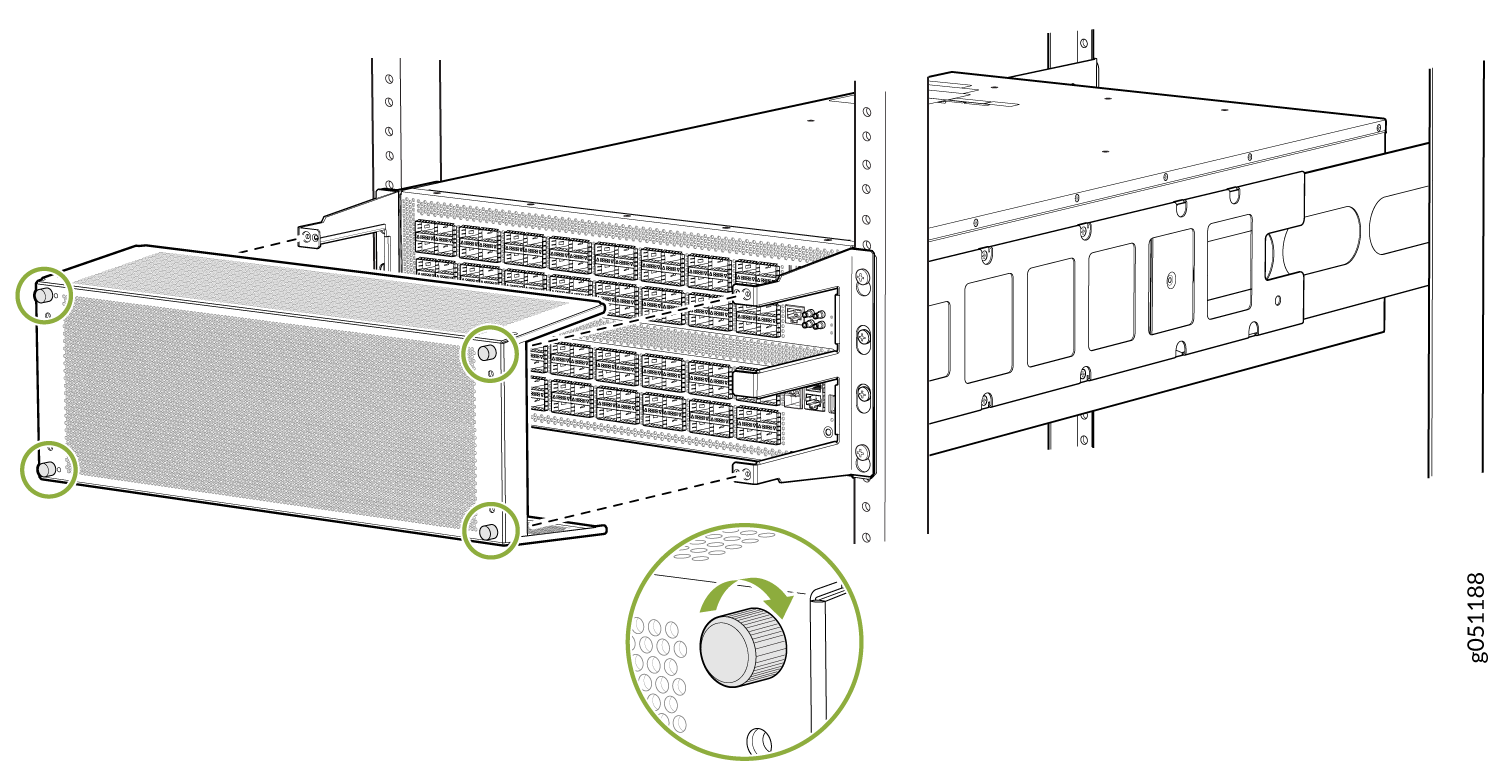

  4. 将 门滑到安装架上，然后使用十字螺丝刀拧紧四个外加螺钉，请参阅 图 36。
    图 36：将 EMI 面板安装到安装架 Rack-mounted server front panel with green circles highlighting screws for attachment. Inset shows a knob for tightening or loosening.上

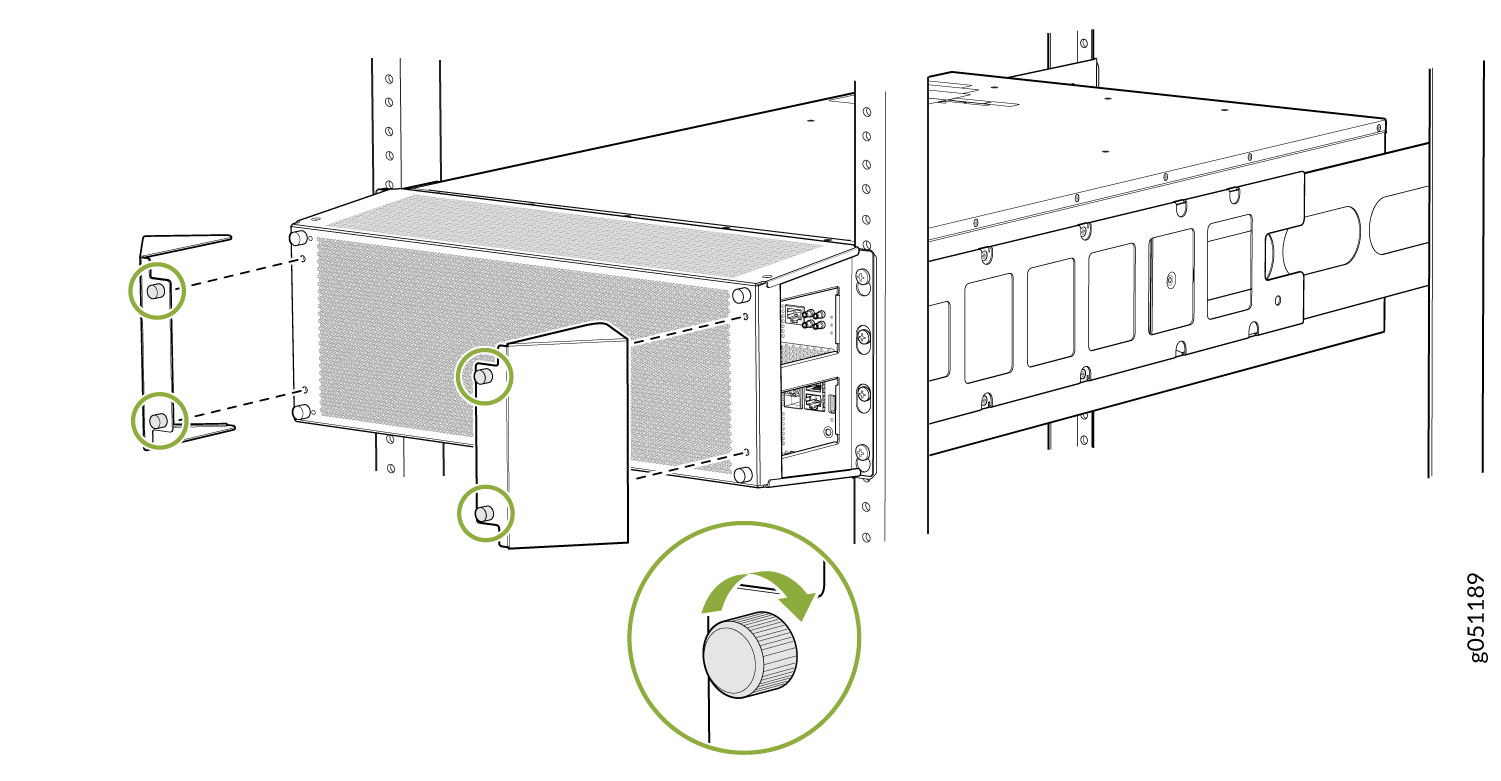

  5. 将 其中一个导流板中的两个外加螺钉与 EMI 门上的前孔对齐。用十字螺丝刀拧紧螺丝。在另一侧重复。见 图 37。
    图 37：安装导流板 Technical illustration of a rack-mounted server being installed with mounting brackets and knobs on rack rails.
