维护QFX5220电源系统

QFX5220电源模块 （PSM） 是一种可热拔除和可热插入的现场可更换部件 （FRU）。您可以在不关闭交换机电源或中断开关功能的情况下安装备用电源。

如何从QFX5220卸下电源

从QFX5220上卸下电源之前，请确保已采取必要的预防措施以防止静电放电 （ESD） 损坏（请参阅 防止静电放电损坏）。

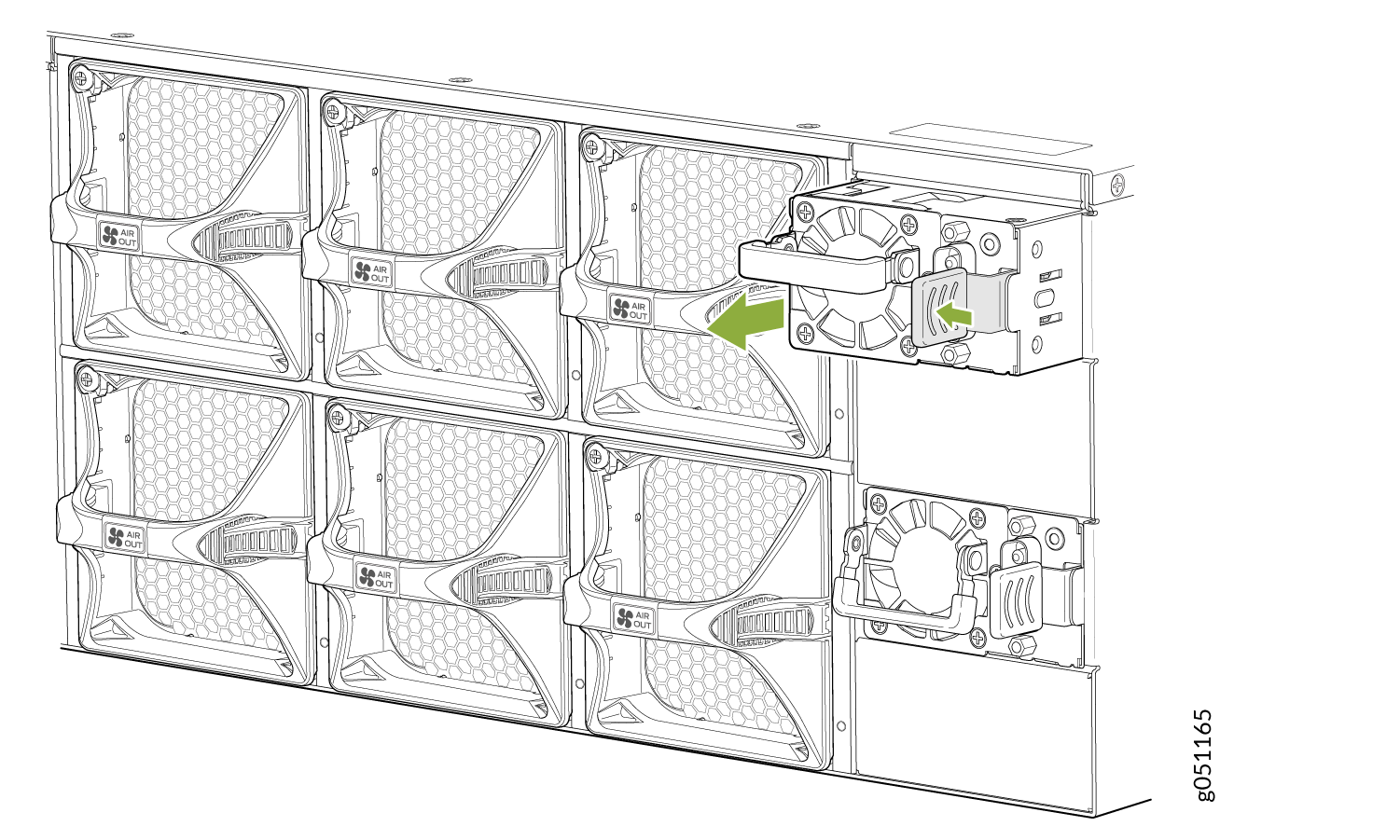

图 1：从 QFX5220-128C Modular server cooling system with grid of labeled AIR OUT fans; one fan module being removed, shown by green arrows. 卸下交流电源

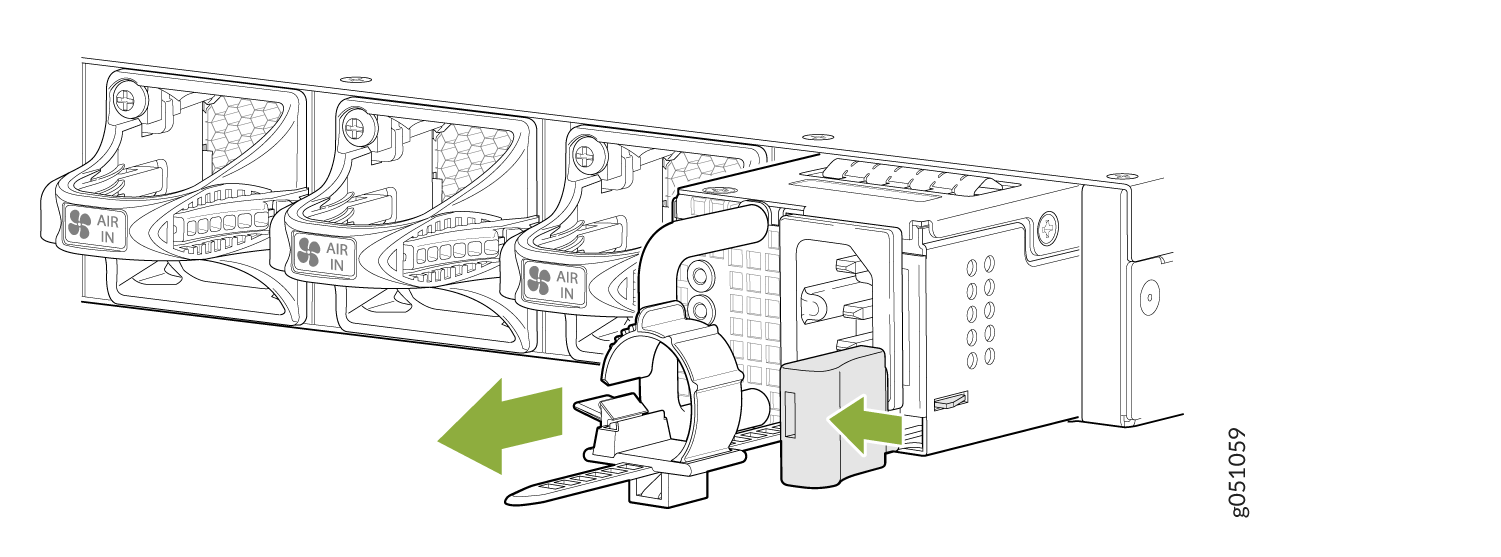

图 2：从 QFX5220-32CD Technical diagram showing server airflow with cooling fans labeled AIR IN on the left and power supply unit on the right with green arrows indicating component handling steps. 卸下交流电源

确保您有以下部件和工具可用于从QFX5220卸下电源：

  • ESD 接地带

  • 防静电袋或防静电垫

QFX5220-32CD 出厂时附带两个电源，而 QFX5220-128C 出厂时附带四个电源。请参阅 图 1 和 图 2。

要从QFX5220卸下电源（请参阅 图 3）：

  1. 将防静电袋或防静电垫放在平坦、稳定的表面上。
  2. 将 ESD 接地腕带连接到裸露的手腕上，然后将腕带连接到机箱上的 ESD 点。
    注意：

    如果QFX5220中只安装了一个电源，则需要先关闭交换机电源，然后再卸下电源。请参阅 关闭QFX5220电源。
  3. 断开交换机电源：

    • 交流电源 — 如果交流电源插座有电源开关，请将其设置为关闭 （O） 位置。如果交流电源插座没有电源开关，请轻轻拔出连接到电源插座的电源线的插头端。

    • 直流电源 — 将面板上为直流电路供电的断路器切换到 OFF 位置。

  4. 从电源面板上拔下电源线：

    • 交流电源 — 拆下电源线固定器并轻轻拉出连接到电源面板的电源线的插座端，从电源面板上拔下电源线。

    • 直流电源

      • QFX5220-128C型

        1. 使用十字螺丝刀拆下接地电缆。

        2. 松开电源线的翼形螺钉。

        3. 轻轻拔出连接到电源面板的电源插头的插座端。

      • QFX5220-32CD。

      1. 使用螺丝刀卸下将环形凸耳固定到端子的螺钉。

      2. 更换每个端子的螺钉并使用螺丝刀拧紧螺丝。

  5. 将锁定杆滑向手柄，直至其停止。
  6. 抓住电源手柄并用力拉动，将电源滑出机箱的一半。请参阅图 3 和图 4。

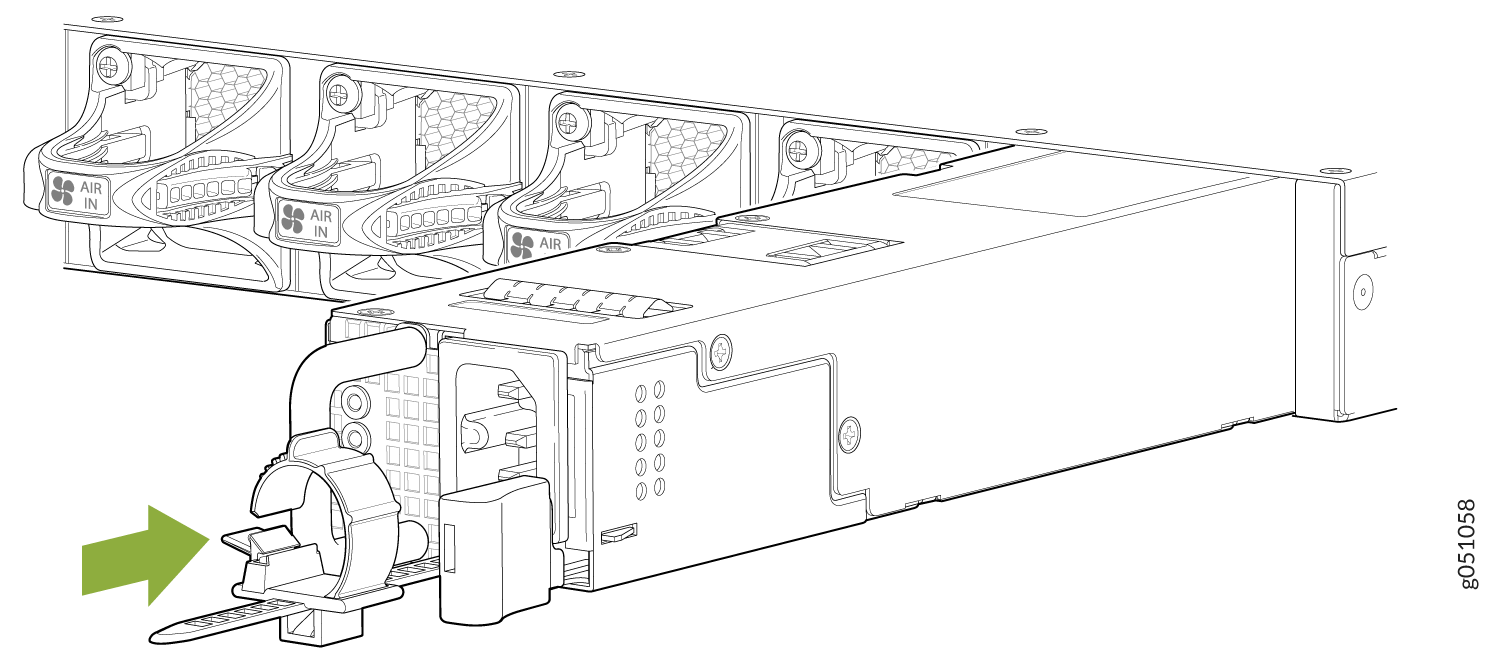

    图 3：从 QFX5220-32CD Server hardware illustration showing PSU removal or installation with green arrows. Cooling fans labeled AIR IN indicate airflow direction. 卸下直流电源

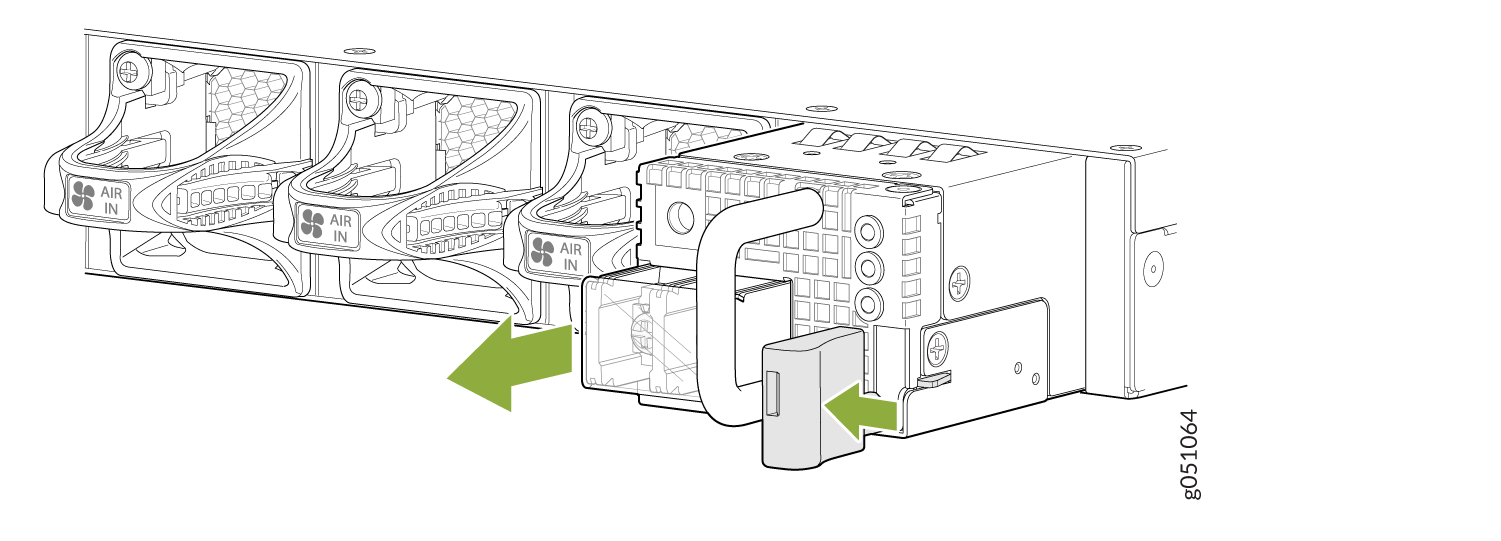

    图 4：从 QFX5220-128C Server cooling system with grid of fans; one fan highlighted for removal or installation, airflow direction labeled 'AIR OUT'. 卸下直流电源
  7. 将一只手放在电源下方以支撑电源，然后将其完全滑出机箱。注意不要触摸电源组件、引脚、引线或焊接连接。
  8. 将电源放入防静电袋或放置在平坦、稳定表面上的防静电垫上。
  9. 更换为另一个电源模块。

如何在QFX5220中安装交流电源

  • 在QFX5220中安装电源之前，请确保已采取必要的预防措施以防止静电放电 （ESD） 损坏（请参阅 防止静电放电损坏）。

  • 确保电源的气流方向与机箱相同。电源手柄上的标签指示气流方向。有关详细信息，请参阅QFX5220冷却系统 。

要在QFX5220中安装电源（请参阅 图 5）：

  1. 将 ESD 接地腕带连接到裸露的手腕上，然后将腕带连接到机箱上的 ESD 点。
  2. 从电源包中取出电源时，请注意不要触摸电源组件、引脚、引线或焊接连接。
    谨慎：

    验证电源手柄上的箭头方向是否与机箱内的气流方向匹配。确保机箱中安装的每个电源都具有相同的气流方向。如果安装具有两个不同气流方向的电源，Junos OS 将发出警报，并且状态 （ALM） LED 呈琥珀色闪烁。
  3. 如果电源有保护性保鲜膜，请从电源的所有四个侧面剥离并取下保鲜膜。
  4. 使用双手将电源放入交换机 FRU 面板上的电源插槽中，然后将其滑入，直到其完全就位并且锁定杆滑入到位。请参阅图 5 和图 6。

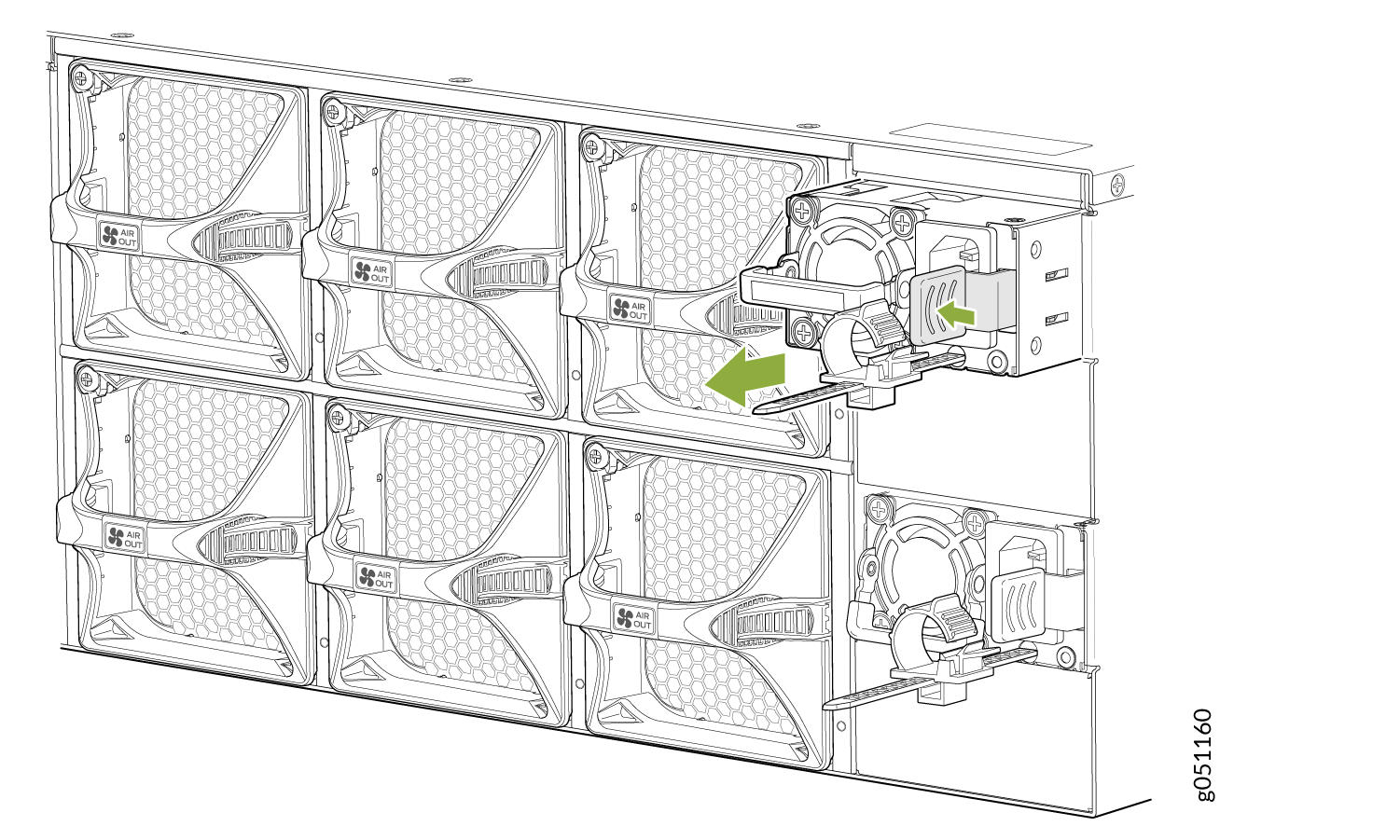

图 5：安装 QFX5220-32CD 交流电源 Power supply unit installation in server chassis with green arrow indicating movement direction. Cooling fans labeled AIR IN above PSU.

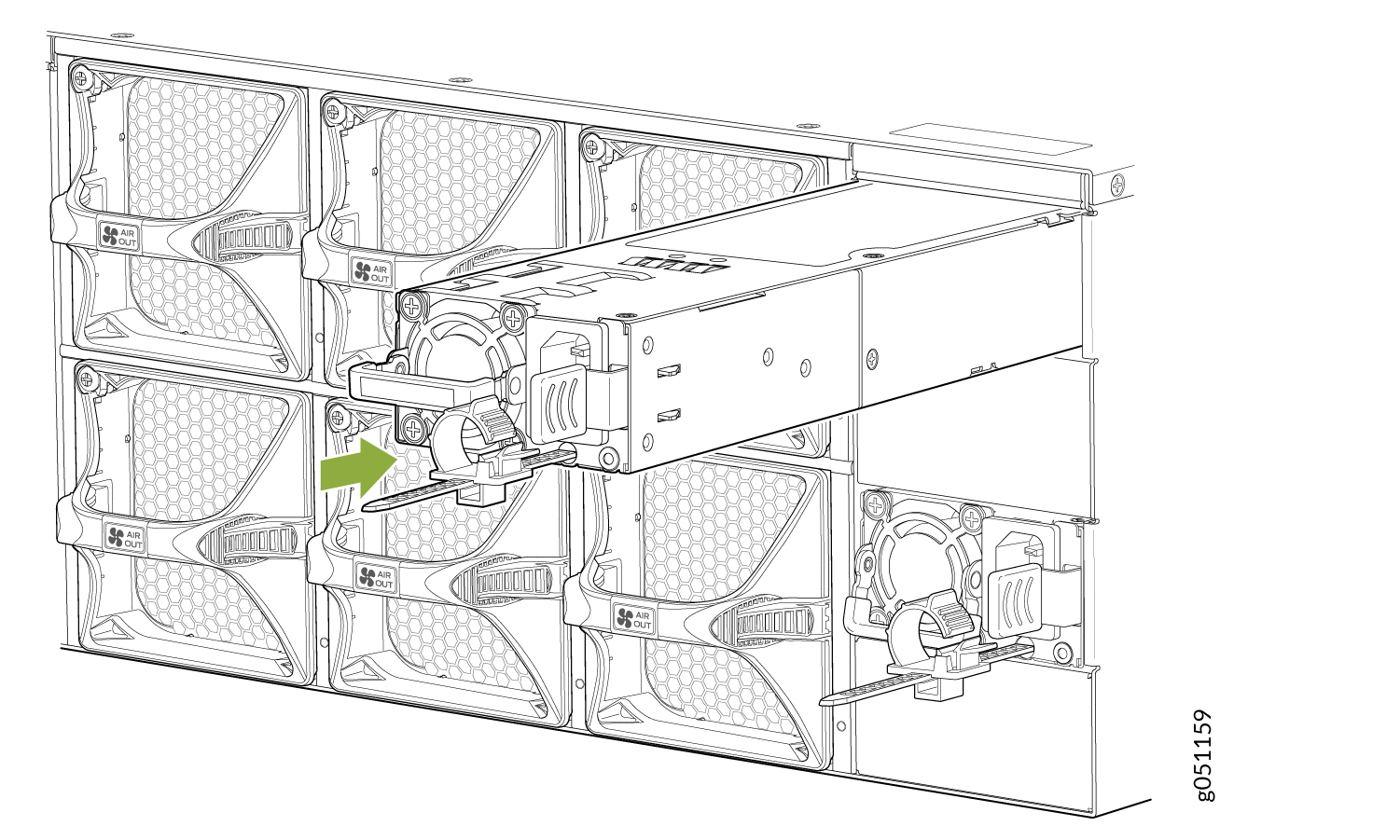

图 6：安装 QFX5220-128C 交流电源 Server chassis with cooling fans labeled AIR OUT; component being inserted or removed with arrow indicating movement direction.
注意：

每个电源都必须连接到专用电源插座。
注意：

如果您有Juniper Care服务合同，请在 https://www.juniper.net/customers/support/tools/updateinstallbase/ 上注册硬件组件的任何添加、更改或升级。如果需要更换零件，否则可能会导致重大延误。如果将现有组件替换为相同类型的组件，则此说明不适用。
