维护QFX5210上的收发器和光纤电缆
卸下收发器
从设备上卸下收发器之前,请确保已采取必要的预防措施来安全处理激光器(请参阅 激光和 LED 安全指南和警告)。
确保您有以下部件和工具可用:
-
防静电袋或防静电垫
-
橡胶安全帽,用于覆盖收发器和光纤电缆连接器
-
用于覆盖端口的防尘罩或更换收发器
瞻博网络设备的收发器是可热拔除和可热插入的现场可更换单元 (FRU)。您可以在不关闭设备电源或中断设备功能的情况下卸下和更换收发器。
卸下收发器或更改介质类型配置后,请等待 6 秒钟,让接口显示操作命令。
图 1 显示了如何卸下四通道小型可插拔增强型 (QSFP+) 收发器。除 QSFP28 和 C 外形可插拔 (CFP) 收发器外,所有类型的收发器的过程都相同。
要从设备中卸下收发器:
安装收发器
在设备中安装收发器之前,请确保已采取必要的预防措施来安全处理激光器(请参阅 激光和 LED 安全指南和警告)。
确保有一个橡胶安全帽来盖住收发器。
瞻博网络设备的收发器是可热拔除和可热插入的现场可更换单元 (FRU)。您可以在不关闭设备电源或中断设备功能的情况下卸下和更换收发器。
插入收发器或更改介质类型配置后,等待 6 秒钟,让接口显示操作命令。
我们建议您仅将从瞻博网络购买的光收发器和光纤连接器与瞻博网络设备配合使用。
瞻博网络技术支持中心 (JTAC) 为瞻博网络提供的光模块和光缆提供全面支持。但是,JTAC 不为未经瞻博网络认证或提供的第三方光学模块和电缆提供支持。如果您在运行使用第三方光学模块或电缆的瞻博网络设备时遇到问题,如果 JTAC 认为观察到的问题与使用第三方光学模块或电缆无关,JTAC 可以帮助您诊断与主机相关的问题。您的 JTAC 工程师可能会要求您检查第三方光学模块或电缆,如果需要,请将其更换为同等的瞻博网络认证组件。
使用高功耗的第三方光学模块(例如相干 ZR 或 ZR+)可能会对主机设备造成热损坏或缩短其使用寿命。因使用第三方光模块或电缆而对主机设备造成的任何损坏均由用户负责。瞻博网络对因此类使用而造成的任何损害不承担任何责任。

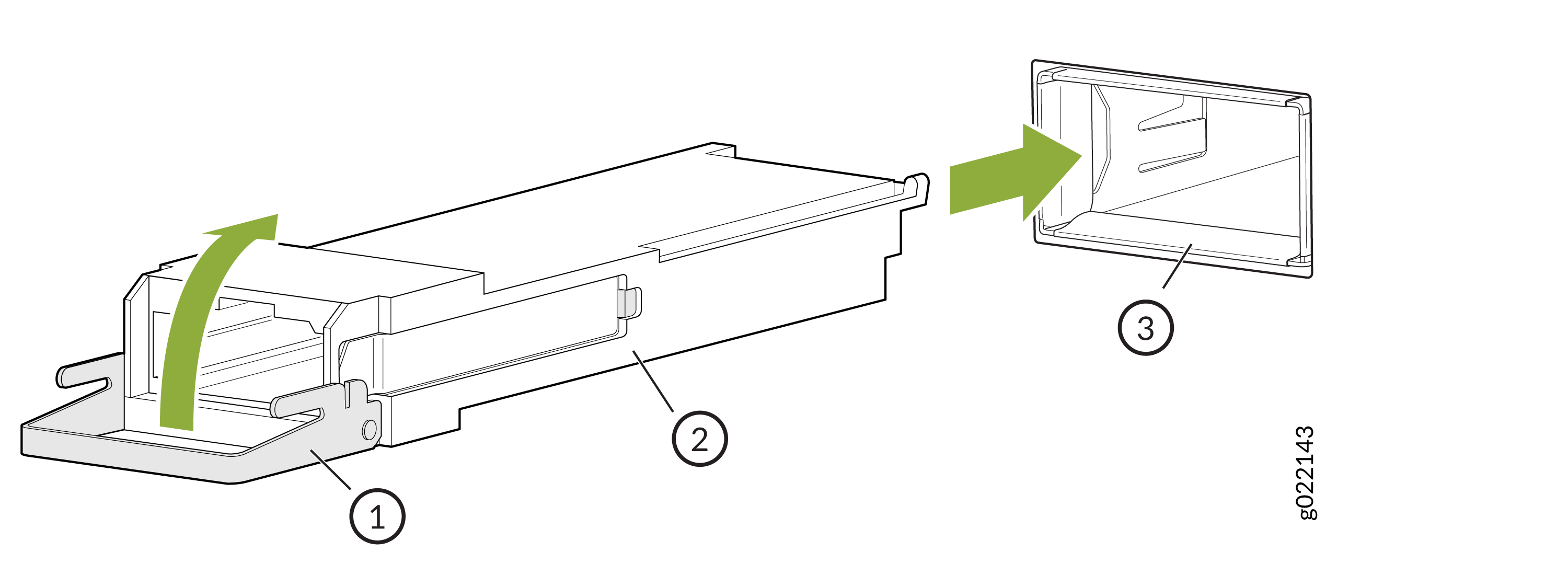

图 2 显示了如何安装 QSFP+ 收发器。除 QSFP28 和 CFP 收发器外,所有类型的收发器的步骤都相同。
要安装收发器:
为防止静电放电 (ESD) 损坏收发器,请勿触摸收发器末端的连接器引脚。
1
—
顶出杆 |
断开光纤电缆
在断开光纤电缆与光收发器的连接之前,请确保已采取必要的预防措施以安全处理激光器。请参阅 激光和 LED 安全指南和警告。
确保您有以下部件和工具可用:
用于覆盖收发器的橡胶安全帽
用于覆盖光纤电缆连接器的橡胶安全帽
瞻博网络设备配有光收发器,您可以将光纤电缆连接到这些收发器。
要断开光纤电缆与设备中安装的光收发器的连接:
连接光纤电缆
在将光纤电缆连接到设备中安装的光收发器之前,请确保已采取必要的预防措施以安全处理激光器(请参阅 激光和 LED 安全指南和警告)。
要将光纤电缆连接到设备中安装的光收发器:
请勿直视光纤收发器或光纤电缆的末端。连接到收发器的光纤收发器和光纤电缆会发出激光,可能会损害您的眼睛。
如何处理光纤电缆
光纤电缆连接到安装在瞻博网络设备中的光收发器。
处理光纤电缆时,请遵循以下准则:
从收发器上拔下光纤电缆时,请将橡胶安全帽放在收发器上和电缆末端。
固定光纤电缆以防止连接器受到压力。将光纤电缆连接到收发器时,请务必固定光纤电缆,使其在悬挂在地板上时不会支撑自身的重量。切勿让光纤电缆从连接器上自由悬挂。
避免弯曲光纤电缆超过其最小弯曲半径。将光纤电缆弯曲成直径小于几英寸的弧形可能会损坏电缆并导致难以诊断的问题。
频繁插拔光纤电缆进出光学仪器可能会损坏仪器,维修成本很高。为防止过度使用造成的损坏,请在光学设备上安装短光纤延长线。短纤维延伸可吸收由于频繁插拔而导致的磨损。与更换仪器相比,更换短光纤延长线更容易且经济高效。
保持光纤电缆连接清洁。收发器或电缆连接器管道中的油和灰尘微沉积会导致光损失、信号功率降低,并可能导致光纤连接出现间歇性问题。
要清洁收发器通道,请使用适当的光纤清洁设备,例如 RIFOCS 光纤适配器清洁棒(部件号 946)。按照您使用的清洁套件中的说明进行操作。
清洁收发器后,请确保光纤电缆的连接器尖端清洁。仅使用经批准的无酒精光纤电缆清洁套件,例如 Opptex Cletop-S®光纤清洁器。按照您使用的清洁套件中的说明进行操作。
