QFX5210 冷却系统

风扇模块

QFX5210 设备中的风扇模块是热插拔现场可更换单元 （FRU）。这些风扇模块专为两种可用的气流方向之一（气流流入或气流出）之一而设计。风扇模块还针对气流方向进行了颜色编码。风扇模块安装在管理面板和电源之间的风扇模块插槽中。

QFX5210 有四个风扇模块，从左到右编号为 0 到 3。每个风扇模块插槽旁边都有一个风扇图标。

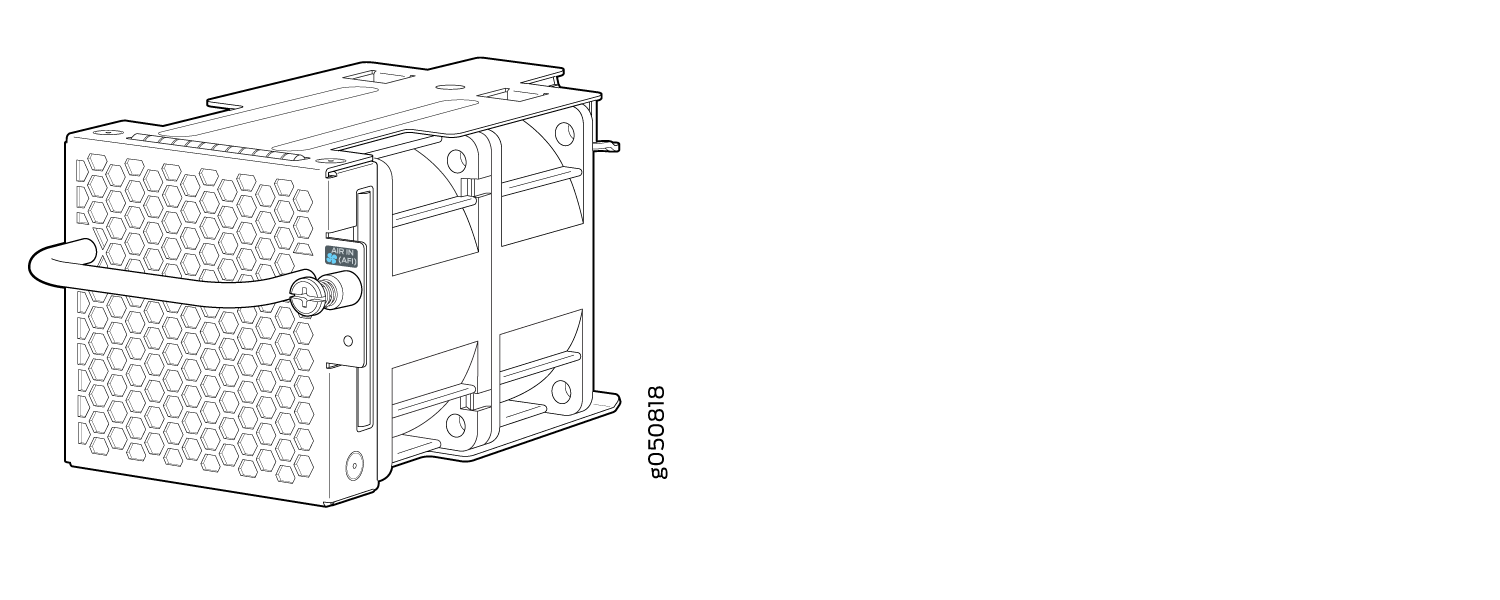

图 1 显示了风扇模块。

从机箱的 FRU 端卸下并更换风扇模块。在更换风扇模块期间，交换机会在有限的时间内（30 秒）继续运行，而不会发生热关机。

注意：

必须安装所有风扇模块，才能使交换机以最佳方式运行。

风扇模块有两个具有不同气流方向的产品 SKU，FRU 到端口的气流由天蓝色手柄指示。FRU 到端口气流版本的风扇模块有一个金色手柄。 表 1 列出了可用的风扇模块产品 SKU 以及其中的气流方向：

表 1：QFX5210 交换机中的风扇模块

风扇模块	气流图	风扇模块上的标签	风扇模块颜色	风扇模块中的气流方向	电源

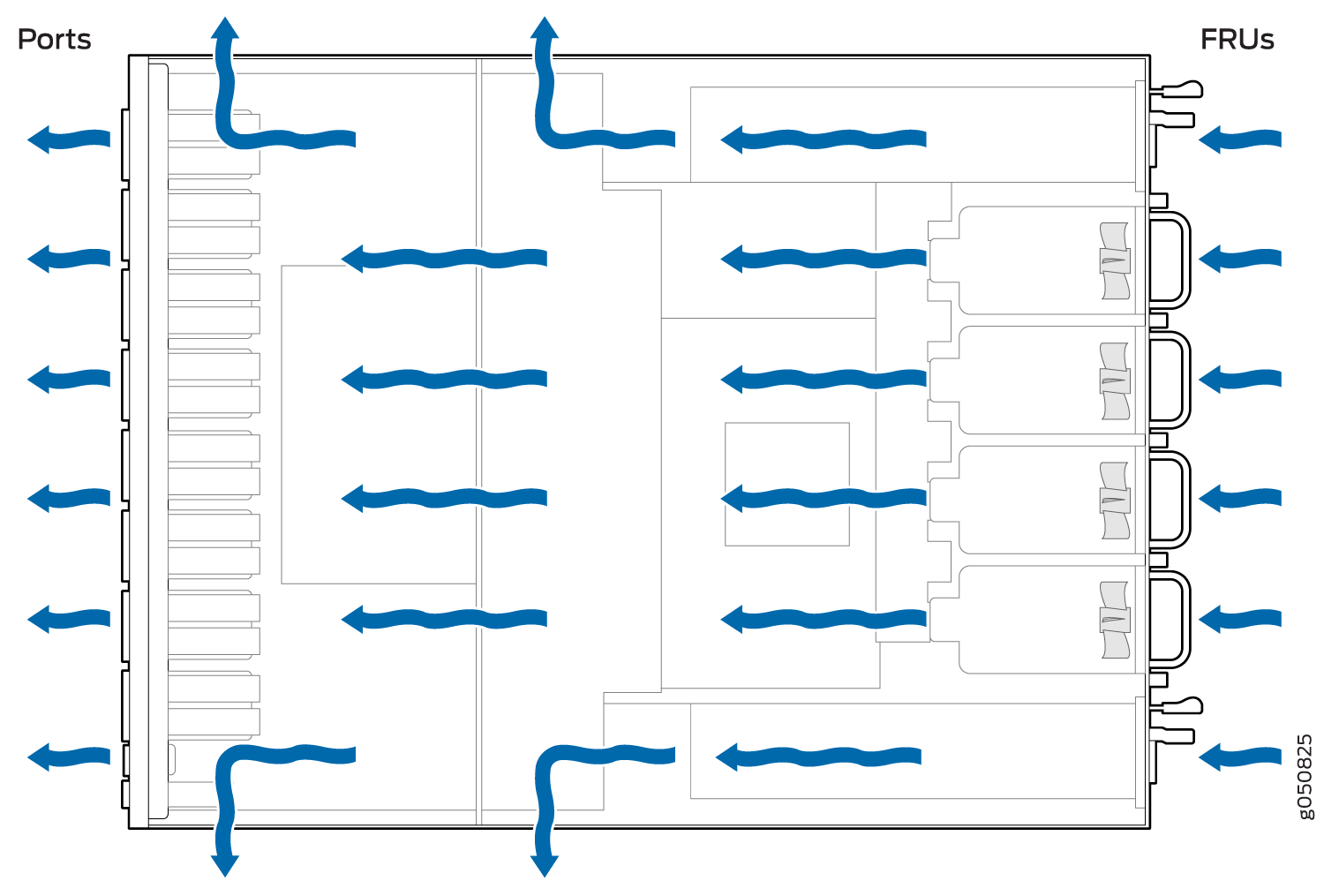

QFX5210-64C-FANAFI	图 2	进气	瞻博网络天蓝色	FRU 到端口，即空气从交换机的风扇端进入;交换机排出的空气带有端口（也称为从后至前的气流）。	在风扇模块带有 AIR IN 标签的交换机中，只能安装带有 AIR IN 标签的电源。

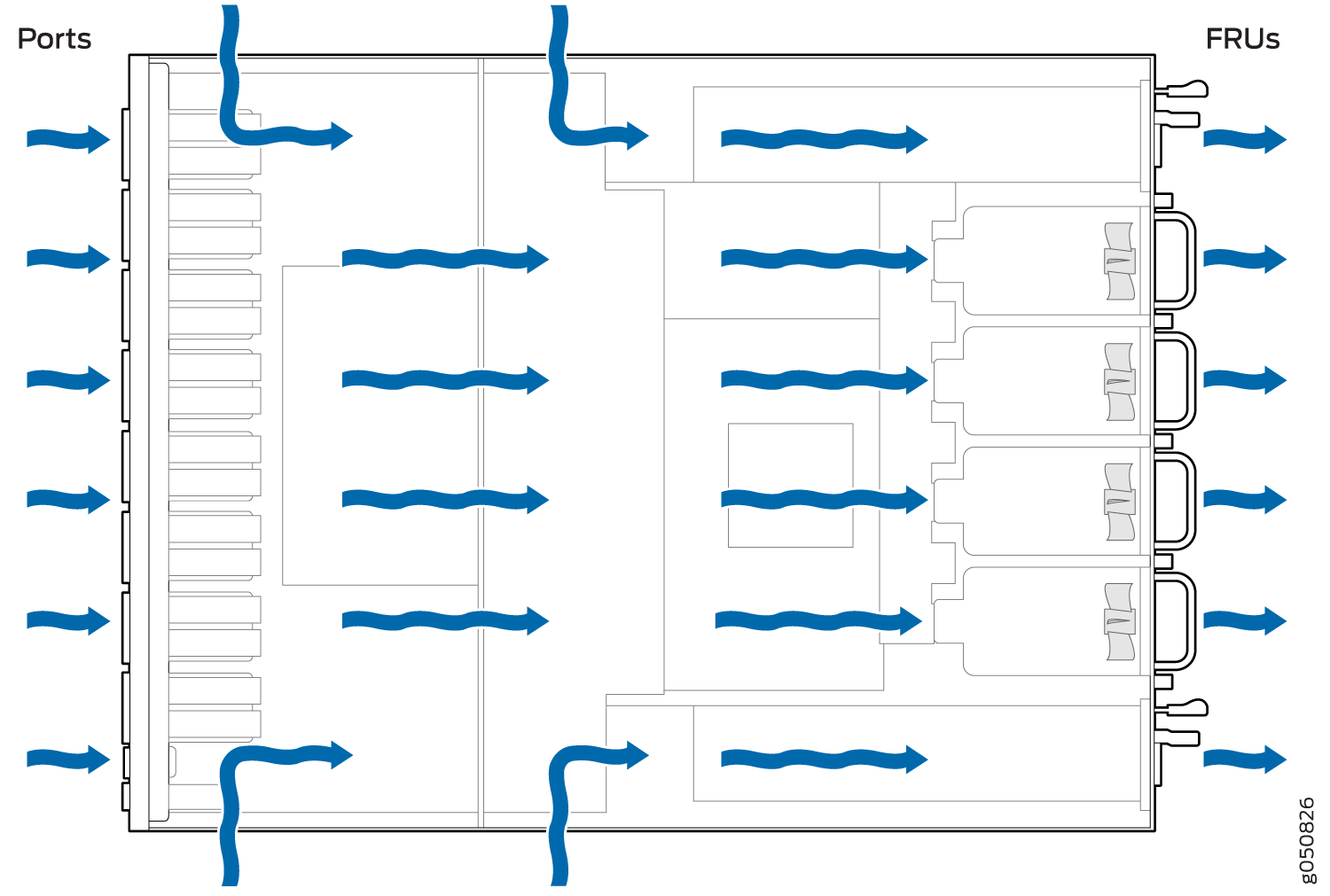

QFX5210-64C-FANAFO	图 3	通风	瞻博网络金牌	Port-to-FRU，即空气通过带有端口的末端的通风口进入;空气随风扇排出末端（也称为从前至后的气流）。	在风扇模块带有 AIR OUT 标签的交换机中，只能安装带有 AIR OUT 标签的电源。

放置交换机的位置使交换机组件上的 AIR IN 标签靠近冷通道，而交换机组件上的 AIR OUT 标签靠近热通道。

请勿安装不同气流或瓦数的组件tage 在交换机中

请勿混用不同气流的电源。电源采用颜色编码，以确保它们要么是全天蓝色（用于型号中的气流），要么是全金色（用于气流流出型号）。同样，请确保所有风扇模块具有相同的气流，并与电源的气流匹配。风扇模块也采用颜色编码的天蓝色（用于气流流入）或金色（用于气流流出）。

在同一机箱中混合具有不同气流的组件会影响交换机冷却系统的性能，并导致机箱过热。

注意：

如果风扇模块发生故障或机箱内部环境温度超过可接受范围，系统将发出告警。如果机箱内部温度高于阈值温度，系统将自动关闭。

请勿混用不同瓦数的风扇模块tage.仅使用设计用于您的产品编号的替换风扇模块。有关您设备的正确部件号，请参阅 表 1 。

注意：

请勿在同一机箱中混用交流和直流电源。

但是，如果您需要将 QFX5210 转换为具有不同的气流，则可以更改气流模式。要将 AIR IN 产品 SKU 转换为 AIR OUT 产品 SKU，或将 AIR OUT 产品 SKU 转换为 AIR IN 产品 SKU，必须一次性更换所有风扇和电源才能使用新的方向。系统转换时系统会发出告警，这是正常的。

注意：

如果您将交换机更改为具有不同的气流，请务必更新您的 JTAC 安装群，以反映新的配置，以确保服务保修和合同仍然有效。
