打开包装并安装 QFX5120 交换机

打开 QFX5120 交换机的包装

我们将QFX5120交换机装在纸板箱中运输，并用泡沫包装材料固定。

谨慎：

QFX5120开关在运输纸箱内得到最大程度的保护。在准备好安装交换机之前，请勿打开交换机包装。

要打开交换机包装，请执行以下作：

  1. 将装运纸箱移至尽可能靠近安装地点的暂存区域，但要有足够的空间来卸下系统组件。
  2. 放置纸箱，使纸箱上标记的箭头朝上。
  3. 打开装运纸箱上的顶部翻盖。
  4. 拉出将开关固定到位的包装材料。
  5. 根据纸箱上贴的标签上的库存验证收到的零件。
  6. 请保存装运纸箱和包装材料，以备日后需要移动或运送交换机时使用。

QFX5120交换机的零件库存（装箱单）

交换机装运包括一份装箱单。根据装箱单中的物品检查您用开关收到的零件。装箱单指定了零件号，并提供了订单中每个零件的描述。发货的部件取决于您订购的交换机型号。

如果装箱单中缺少任何部件，请联系您的客户服务代表，或在美国或加拿大境内致电 1-888-314-5822 联系瞻博网络客户服务。有关没有免费电话号码的国家/地区的国际拨号或直拨选项，请参阅 https://www.juniper.net/support/requesting-support.html。

表 1 列出了QFX5120交换机标准装箱单中的零件及其数量。

表 1：QFX5120交换机随附的组件清单

元件

数量

开关

1

风扇模块

QFX5120-32C型

6 预装

QFX5120-48T、QFX5120-48Y 和 QFX5120-48YM

5 预装

电源

2（交流或直流）预装

适合您所在地理位置的交流电源线，适用于交流供电型号

2


四柱机架安装套件 - QFX5120-48T、QFX5120-48Y 和 QFX5120-48YM

机架安装套件 - JNP-4PST-RMK-1U-E （部分免工具RMK）

JNP-4PST-RMK-1U-E 机架安装套件由以下部件组成：

  • 一对前后安装导轨

  • 一对安装支架

  • 16 颗平头 M4 x 6mm 十字螺丝

备件机架安装套件订购号

  • JNP-4PST-RMK-1U-E

  • EX-4PST-RMK系列

1

四柱免工具机架安装套件 - QFX5120-32C

QFX5120-32C-RMK-E

机架安装套件 - QFX5120-32C-RMK-E （免工具RMK）

QFX5120-32C-RMK-E 机架安装套件由以下部件组成：

  • 一对连接到机箱的侧面安装支架

  • 一对连接到机架柱的前后安装导轨

1

文档路线图

1

最终用户许可协议

1
注意：
我们不再将带有 DB-9 适配器的 RJ-45 控制台电缆作为设备包的一部分包含在内。如果设备包中不包含控制台电缆和适配器，或者需要不同类型的适配器，则可以单独订购以下产品：
  • RJ-45 到 DB-9 适配器 （JNP-CBL-RJ45-DB9）
  • RJ-45 转 USB-A 适配器 （JNP-CBL-RJ45-USBA）
  • RJ-45 转 USB-C 适配器 （JNP-CBL-RJ45-USBC）

如果要使用 RJ-45 转 USB-A 或 RJ-45 转 USB-C 适配器，则必须在 PC 上安装 X64（64 位）虚拟 COM 端口 （VCP） 驱动程序。请参阅， https://ftdichip.com/drivers/vcp-drivers/ 下载驱动程序。
注意：

您必须提供相应的安装螺钉，以便将交换机安装在机架或机柜上。

所有机架安装套件均需单独订购。

表 2：用于 QFX5120-32C、QFX5120-48T、QFX5120-48Y、QFX5120-48YM 的机架安装套件
型号 机架安装套件

QFX5120-32C型

  • QFX5120-32C-RMK-E（随交换机一起提供）

  • QFX512032C-RMK（单独订购）

  • QFX5K-2PST-RMK（需单独订购）

QFX5120-48YM

  • JNP-4PST-RMK-1U-E（随交换机一起提供）

  • EX-4PST-RMK（可单独订购）

QFX5120-48T

  • JNP-4PST-RMK-1U-E（随交换机一起提供）

  • EX-4PST-RMK（可单独订购）
QFX5120-48Y

  • JNP-4PST-RMK-1U-E（随交换机一起提供）

  • EX-4PST-RMK（可单独订购）

更新基本安装数据

谨慎：

如果对安装基础进行任何添加或更改，或者如果安装基础已移动，请更新安装基础数据。对于没有准确装机量数据的产品，如不符合硬件更换 SLA，瞻博网络概不负责。

在 https://supportportal.juniper.net/s/CreateCase 更新您的安装基础。

将 QFX5120-32C 交换机安装在四柱机架上

安装 QFX5120-32C 交换机之前：

确保您拥有以下可用的部件和工具：

  • 2 号十字 （+） 螺丝刀 - 未提供

  • 八颗螺钉用于将安装支架固定到机架上 - 未提供

  • 静电放电 （ESD） 接地带 - 未提供

  • 前安装支架 - 2（随机架安装套件提供）

  • 侧面安装导轨 - 2（随机架安装套件提供）

  • 用于将前安装支架和侧面安装导轨连接到交换机机箱的平头 M4X8 螺钉 — 20（随机架安装套件提供）

  • 后部安装（L 形）支架 - 2（随机架安装套件提供）

  • 盘头 M4X8 螺钉，用于将后安装支架连接到侧面安装导轨 - 2（随机架安装套件提供）

您可以将 QFX5120-32C 开关安装在 19 英寸的四个柱子上。机架或包含四柱 19 英寸的机柜中。使用机架安装套件进行机架安装。（本主题的其余部分使用机架来表示机架或机柜。）

注意：

必须有一人能够提起交换机，而另一人将交换机固定到机架上。
谨慎：

如果要在一个机架上安装多个设备，请将最重的设备安装在机架底部，然后按设备重量的递减顺序将其他设备从机架底部安装到顶部。

要安装 QFX5120-32C 交换机，请执行以下作：

  1. 将开关放在平坦、稳定的表面上。
  2. 将 ESD 腕带的一端缠绕并固定在裸露的手腕上，然后将腕带的另一端连接到站点 ESD 点。
  3. 沿着交换机的侧面板对齐前安装支架，使支架前部与交换机机箱的前面板齐平。将用于将前安装支架固定的平头 M4X8 螺钉插入机箱上的对齐孔中并拧紧螺钉（参见图 1）。

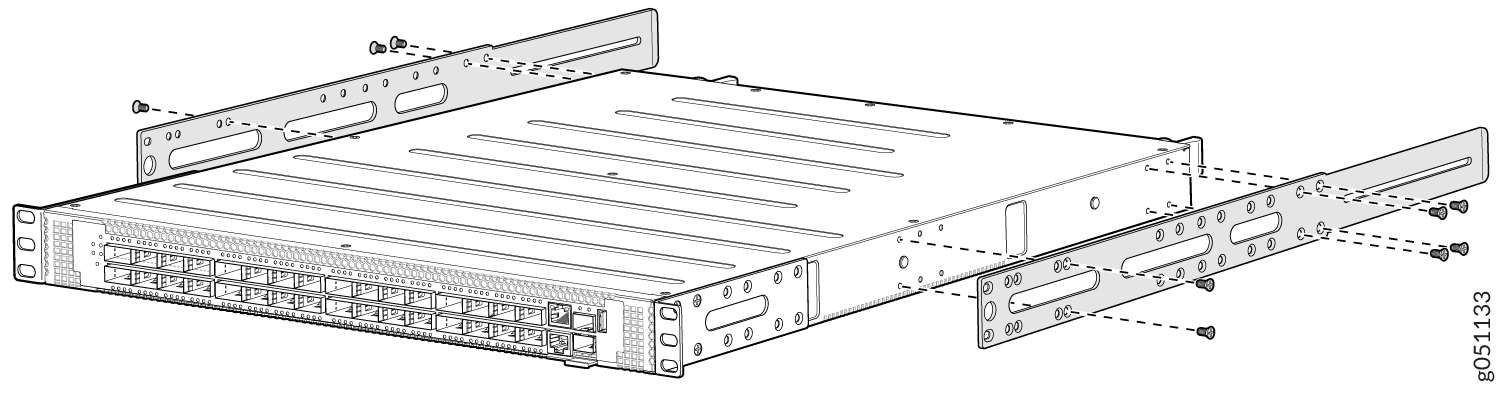

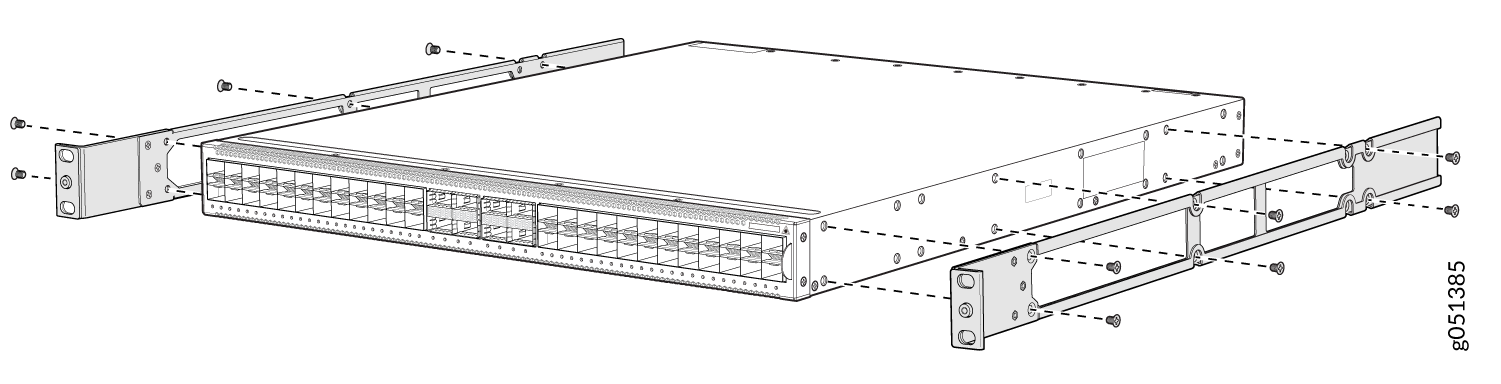

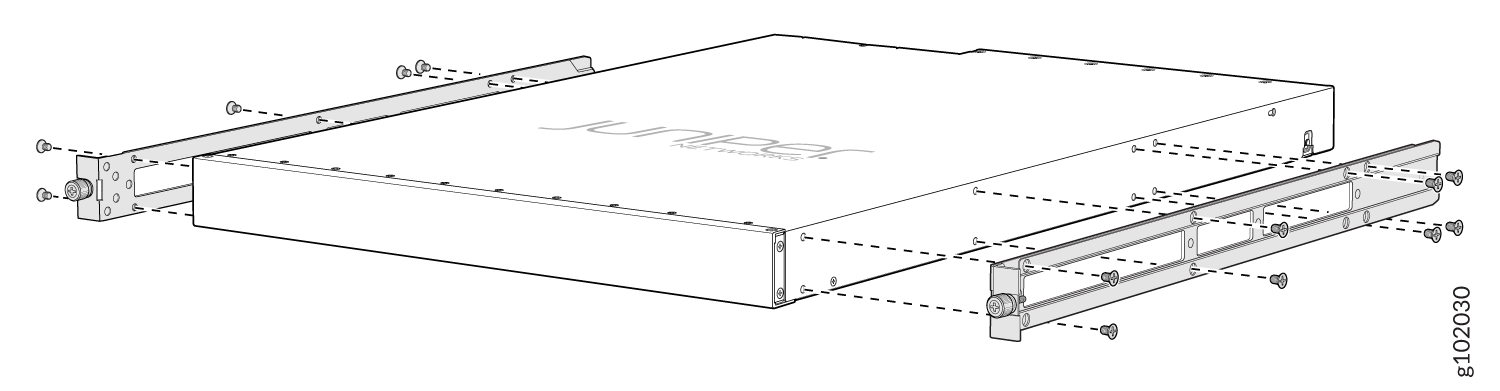

    图 1：将前安装支架连接到 QFX5120-32C 交换机机箱 Network switch with mounting brackets being secured for server rack installation.
  4. 沿交换机侧面板对齐侧面安装导轨。将用于将侧面安装导轨的平头 M4X8 螺钉插入机箱上的对齐孔中并拧紧螺钉（参见图 2）。

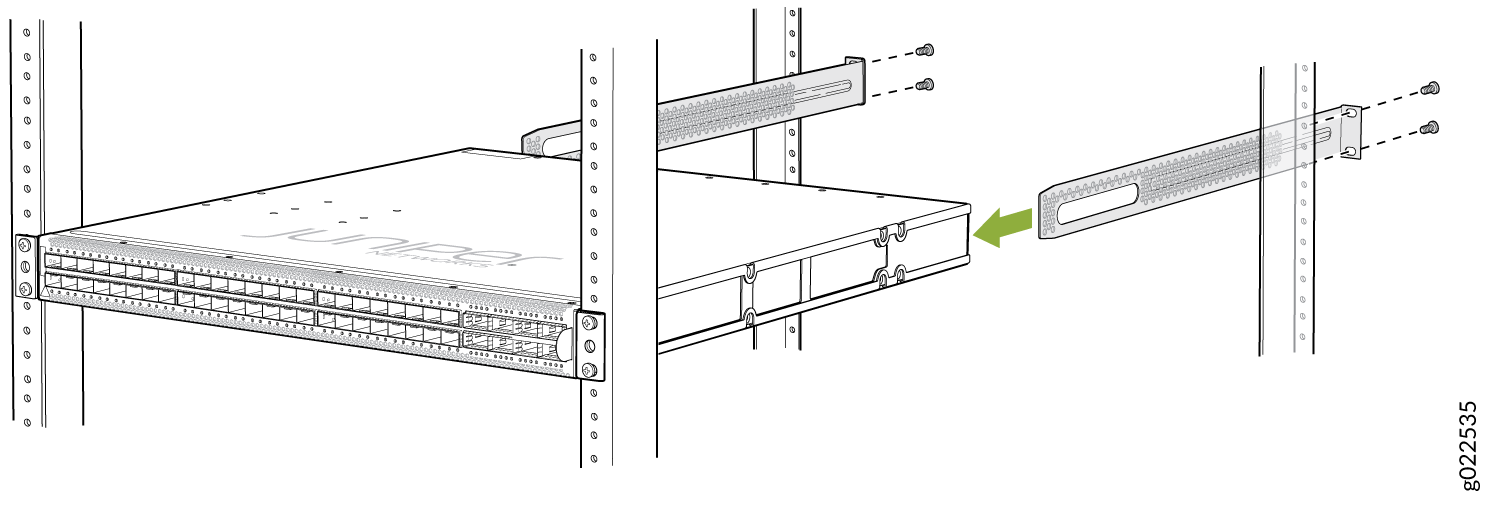

    图 2：将侧面安装导轨连接到 QFX5120-32C 交换机机箱 Network switch with rack mount brackets and screws for secure installation in a server rack, used in data centers.
  5. 确定要将交换机的哪一端放在机架前面。放置交换机，使风扇模块上的 F2B 标签朝向冷通道，或者风扇模块上的 B2F 标签朝向热通道。
  6. 让一个人抓住交换机的两侧，提起交换机，并将其放置在机架中，将安装支架的孔与机架前柱上的螺纹孔对齐。将两个安装支架的底孔与每个机架导轨上的孔对齐，确保机箱水平。
  7. 让第二个人使用适合您机架的螺钉将交换机的前部固定到机架上。拧紧螺钉（见图 3）。

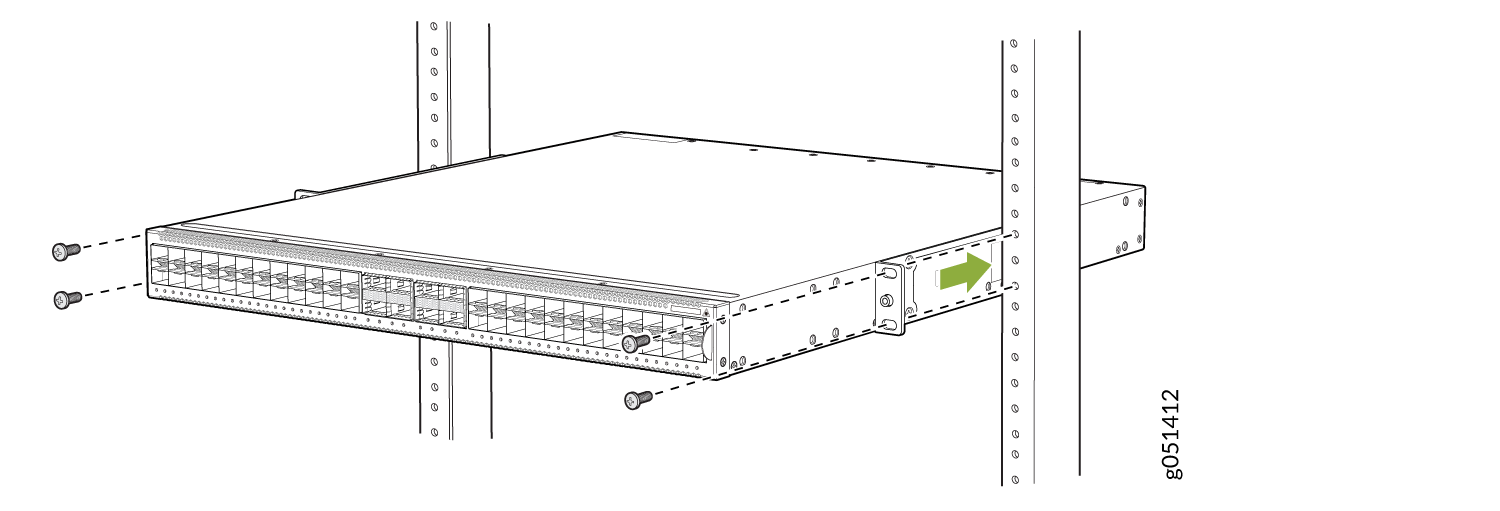

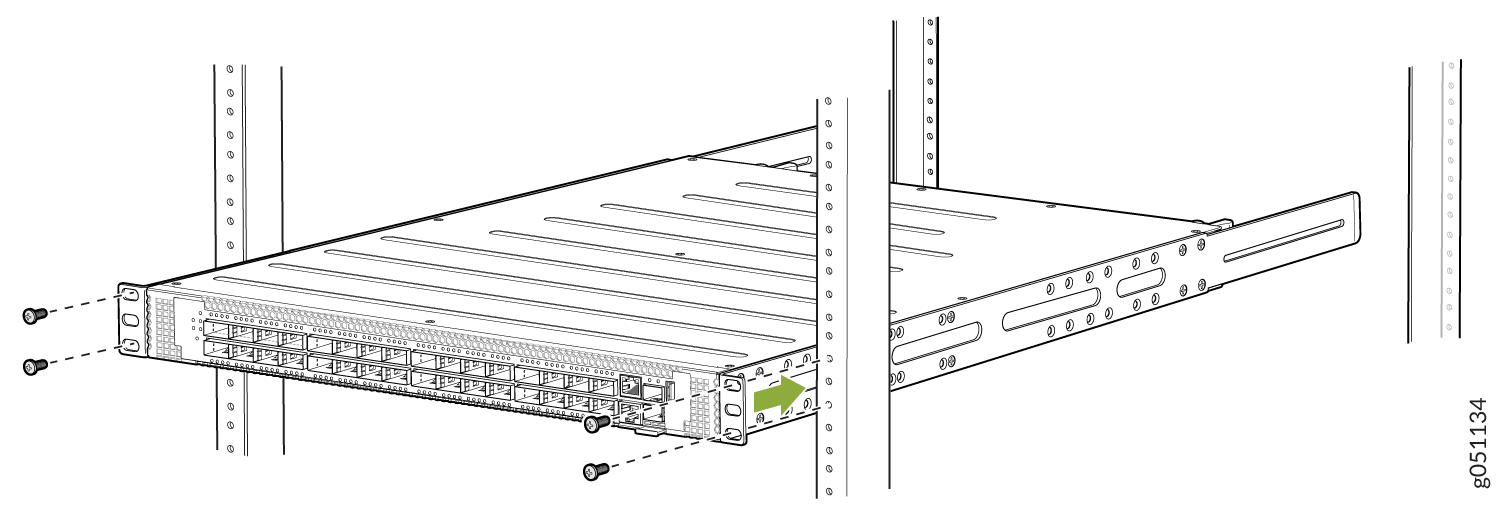

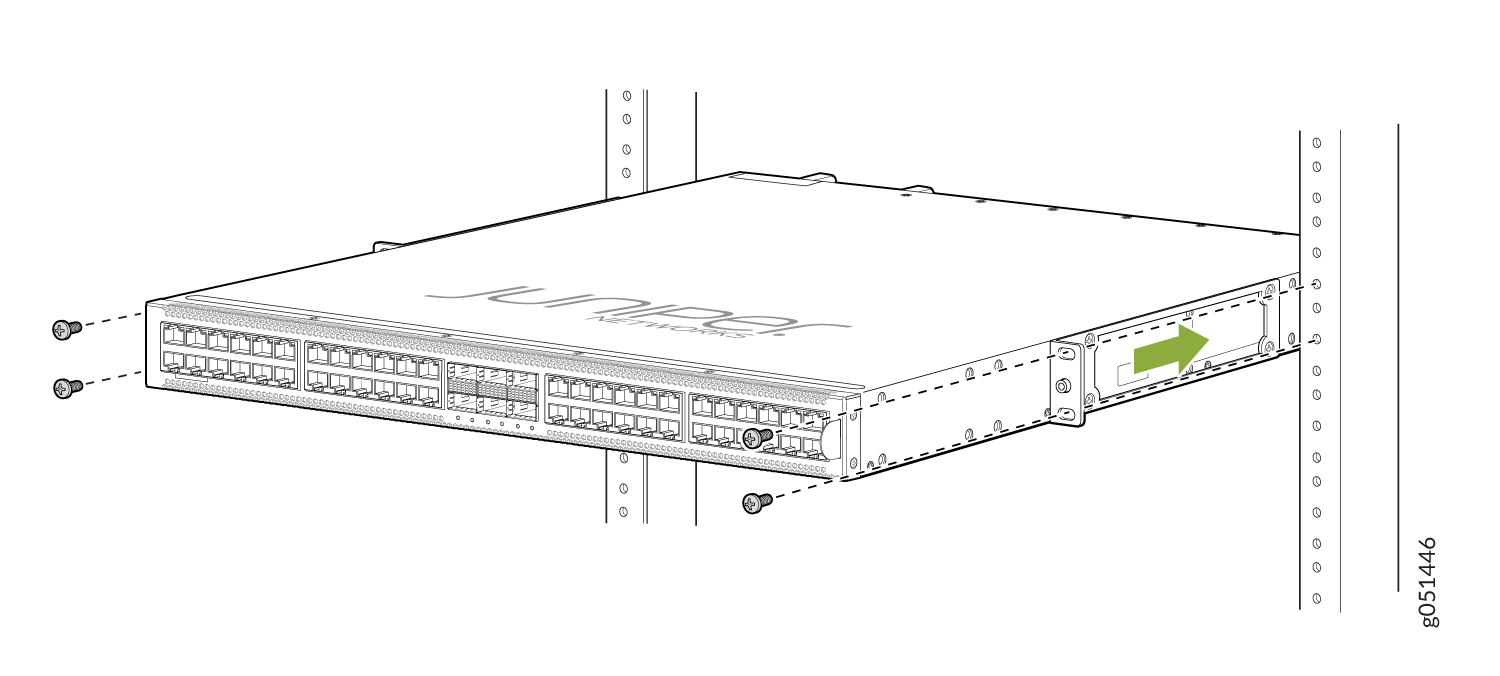

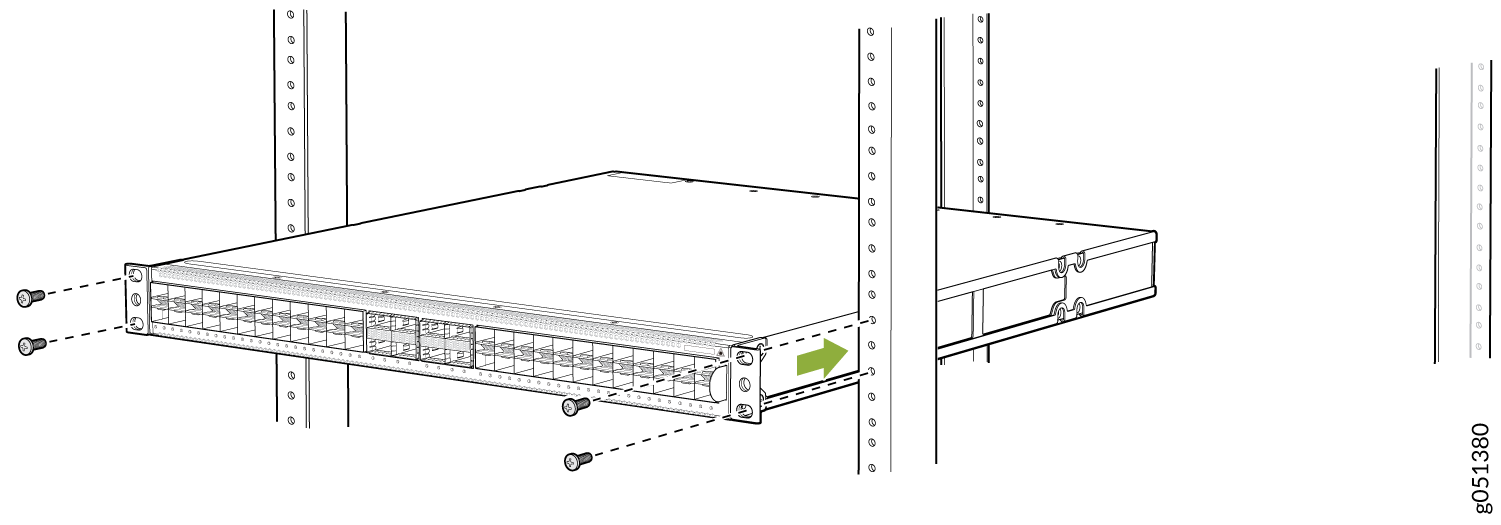

    图 3：将 QFX5120-32C 交换机固定到机架 Rack-mounted network switch being installed into server rack with green arrow indicating insertion direction. Front panel shows multiple network ports.的前柱上
  8. 将 后安装（L 形）支架滑到侧面安装导轨上（参见 图 4）。
  9. 确保机箱水平。将后安装支架的孔与机架后柱上的螺纹孔对齐。将两个安装托架上的底孔与每个机架导轨上的孔对齐。将两个后安装支架中的底孔与前安装支架中的底孔对齐。
  10. 使用适合机架的螺钉将后安装支架固定到机架的后柱上（请参阅图 4）。拧紧螺丝。

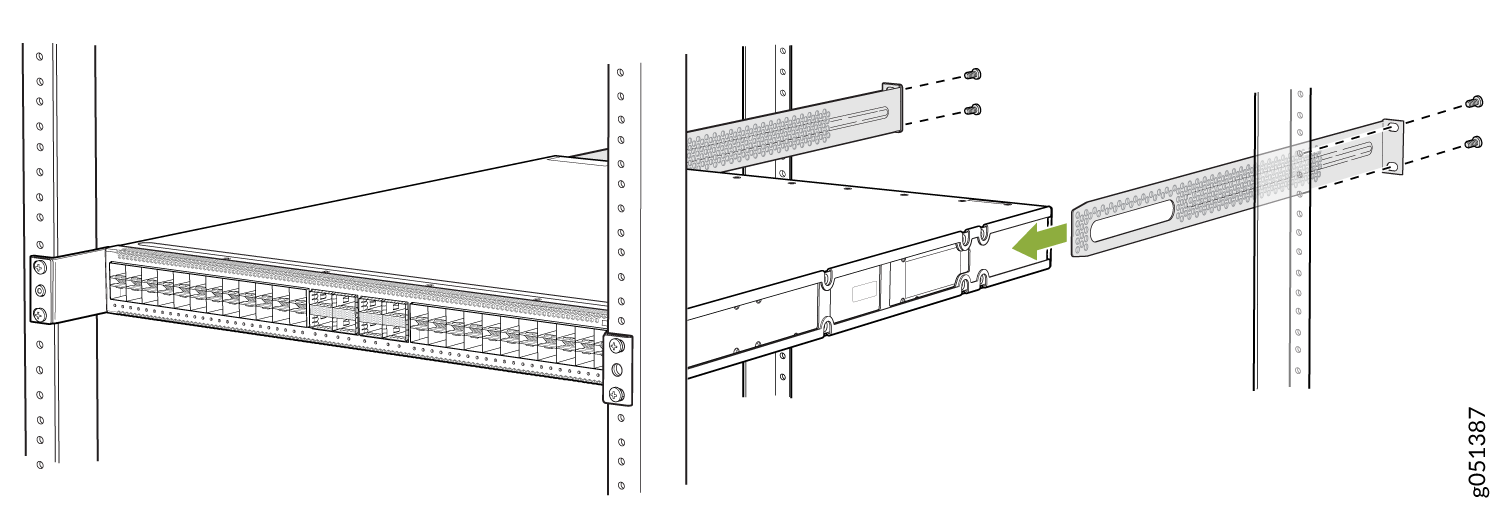

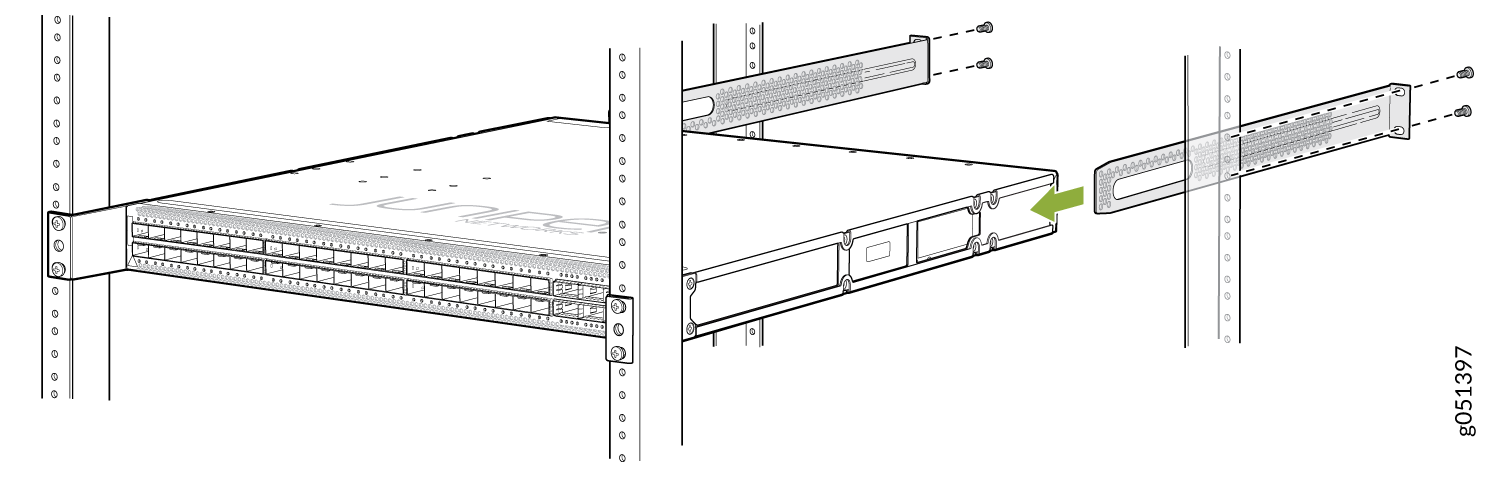

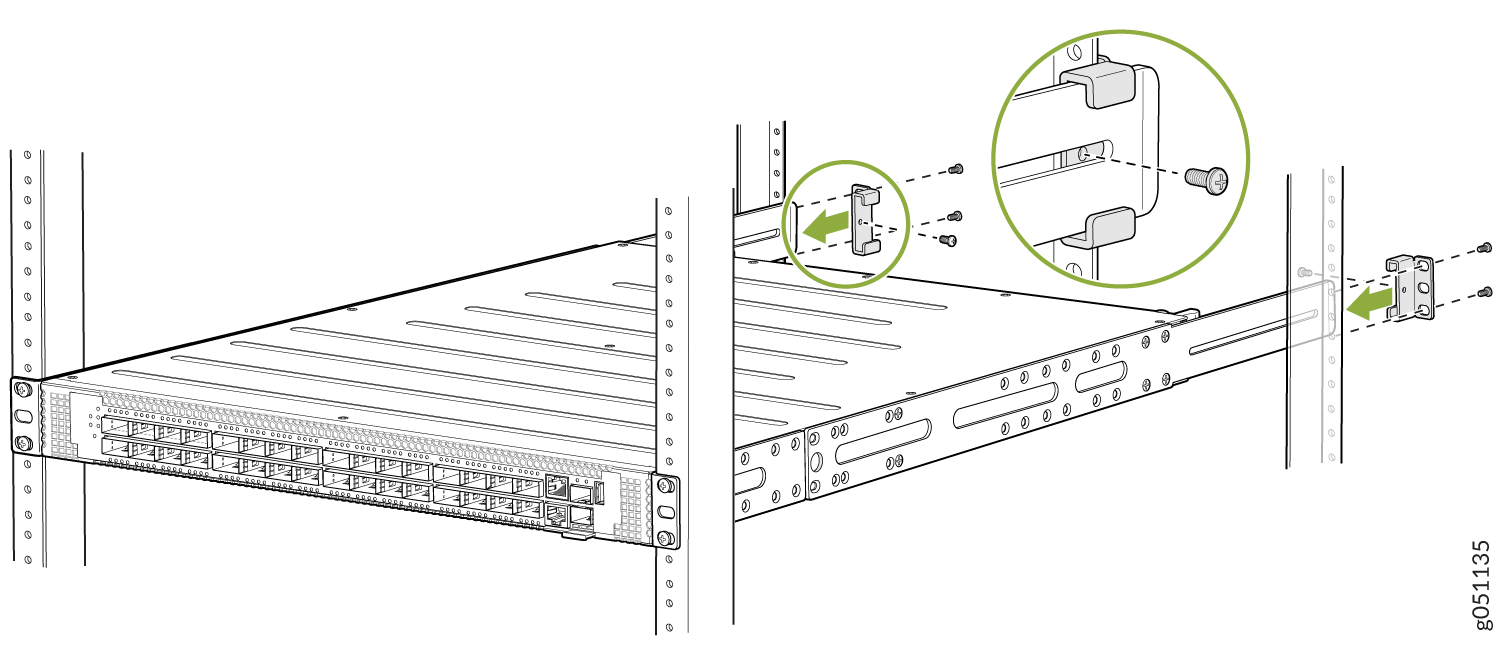

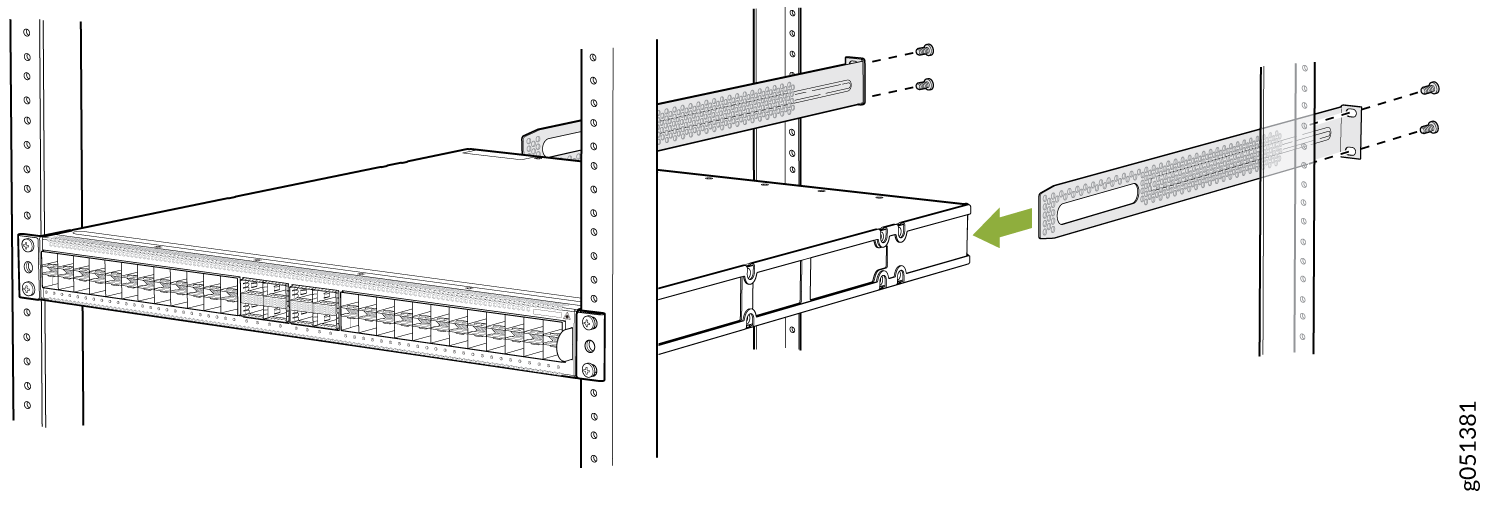

    图 4：使用后安装支架将 QFX5120-32C 交换机固定到机架的后柱上 Installing a 1U network device into a server rack with mounting brackets and screws.
  11. 使用提供的盘头 M4X8 螺钉将后安装（L 形）支架固定到侧面安装导轨上（参见图 4）。拧紧螺丝。
  12. 您的交换机现在安装在四柱机架上。

将 QFX5120-32C 交换机安装在双柱机架上

将 QFX5120-32C 交换机安装到两柱机架上的之前：

确保您拥有以下可用的部件和工具：

  • 2 号十字 （+） 螺丝刀 - 未提供

  • 八颗螺钉用于将安装支架固定到机架上 - 未提供

  • 静电放电 （ESD） 接地带 - 未提供

  • 双柱机架安装支架，用于将交换机安装在双柱机架上 - 2（随附双柱机架安装套件）

  • 平头 4x6 毫米十字螺钉，用于将两柱机架安装支架连接到机箱 - 8（随附双柱机架安装套件）

您可以将QFX5120开关安装在四柱 19 英寸的四柱上。机架或包含四柱 19 英寸的机柜中。机架，与前柱齐平，使用四柱机架安装套件。（本主题的其余部分使用机架来表示机架或机柜。）您可以使用嵌入式安装支架将 QFX5120-48T、QFX5120-48Y 和 QFX5120-48YM 交换机安装在四柱机架内的嵌入位置。您还可以使用单独订购的两柱机架安装套件将 QFX5120-48YM 交换机安装在两柱机架上。

注意：

必须有一人能够提起交换机，而另一人将交换机固定到机架上。
谨慎：

如果要在一个机架上安装多个设备，请将最重的设备安装在机架底部，然后按设备重量的递减顺序将其他设备从机架底部安装到顶部。

要将 QFX5120-32C 交换机安装在两柱机架上：

  1. 将开关放在平坦、稳定的表面上。
  2. 将 ESD 腕带的一端缠绕并固定在裸露的手腕上，然后将腕带的另一端连接到站点 ESD 点。
  3. 将两柱机架安装支架（随双柱机架安装套件一起提供）沿交换机的侧面板对齐。
  4. 将用于将两柱机架安装支架（随双柱机架安装套件提供）的平头 4x6 毫米十字螺钉插入机箱上的对齐孔中。拧紧螺钉（见图 5）。

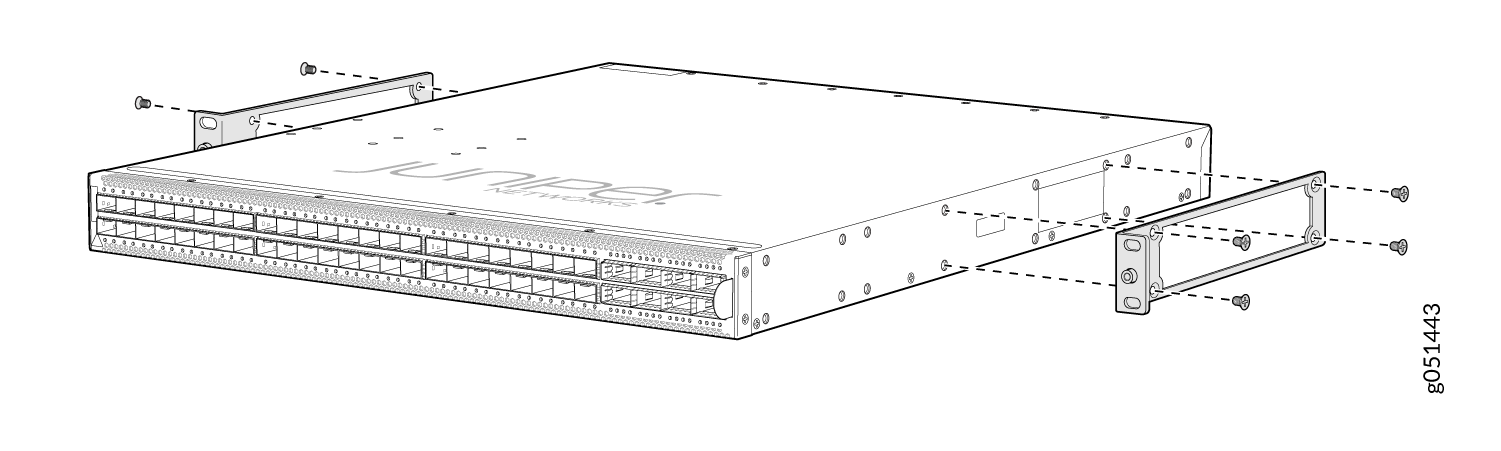

    图 5：将两柱安装支架连接到 QFX5120-32C 交换机 Network switch with multiple ports having rack-mounting brackets attached to its sides for rack installation.
  5. 确定要将交换机的哪一端放在机架前面。放置交换机，使风扇模块上的 AIR IN 标签朝向冷通道，或者风扇模块上的 AIR OUT 标签朝向热通道。
  6. 让一个人抓住交换机的两侧，提起交换机，并将其放置在机架中，将安装支架的孔与机架柱子上的螺纹孔对齐。将两个安装支架的底孔与每个机架导轨上的孔对齐，确保机箱水平。
  7. 让第二个人使用适合您机架的螺钉将交换机固定到机架上。拧紧螺钉（见图 6）。
    图 6：将 QFX5120-32C 交换机固定到双柱机架 1U network switch being installed into rack with screws and green arrow indicating sliding direction.上
  8. 您的交换机现在安装在双柱机架上（请参阅将 QFX5120-32C 交换机安装到双柱机架上。
    图 7：将 QFX5120-32C 交换机安装到两柱机架 Rack-mounted network switch with multiple Ethernet or fiber optic ports in a server rack for device connectivity.上

使用 QFX5120-32C-RMK-E 机架安装套件安装 QFX5120-32C

使用本主题中的信息，通过 QFX5120-32C-RMK-E 机架安装套件安装 QFX5120-32C。

您可以将 QFX5120-32 开关安装在方孔或螺纹孔四柱 19 英寸上。机架使用的工具较少 QFX5120-32C-RMK-E 机架安装套件。

QFX5120-32C-RMK-E 机架安装套件由以下部件组成：

  • 一对连接到机箱的侧面安装支架

  • 一对连接到机架柱的前后安装导轨

四柱安装通过所有四个角均匀地支撑设备。

安装 QFX5120-32C 交换机之前：

使用 QFX5120-32C-RMK-E 机架安装套件将 QFX5120-32C 安装在方孔 4 柱机架上

确保您拥有以下可用工具和部件：

  • ESD 接地带 - 未提供。

  • QFX5120-32C-RMK-E 机架安装套件

要将设备安装在四柱机架上：

  1. 查看一般安全指南和警告。
  2. 将 静电放电 （ESD） 电缆接地带的一端缠绕并固定在裸露的手腕上，然后将另一端连接到现场 ESD 点。

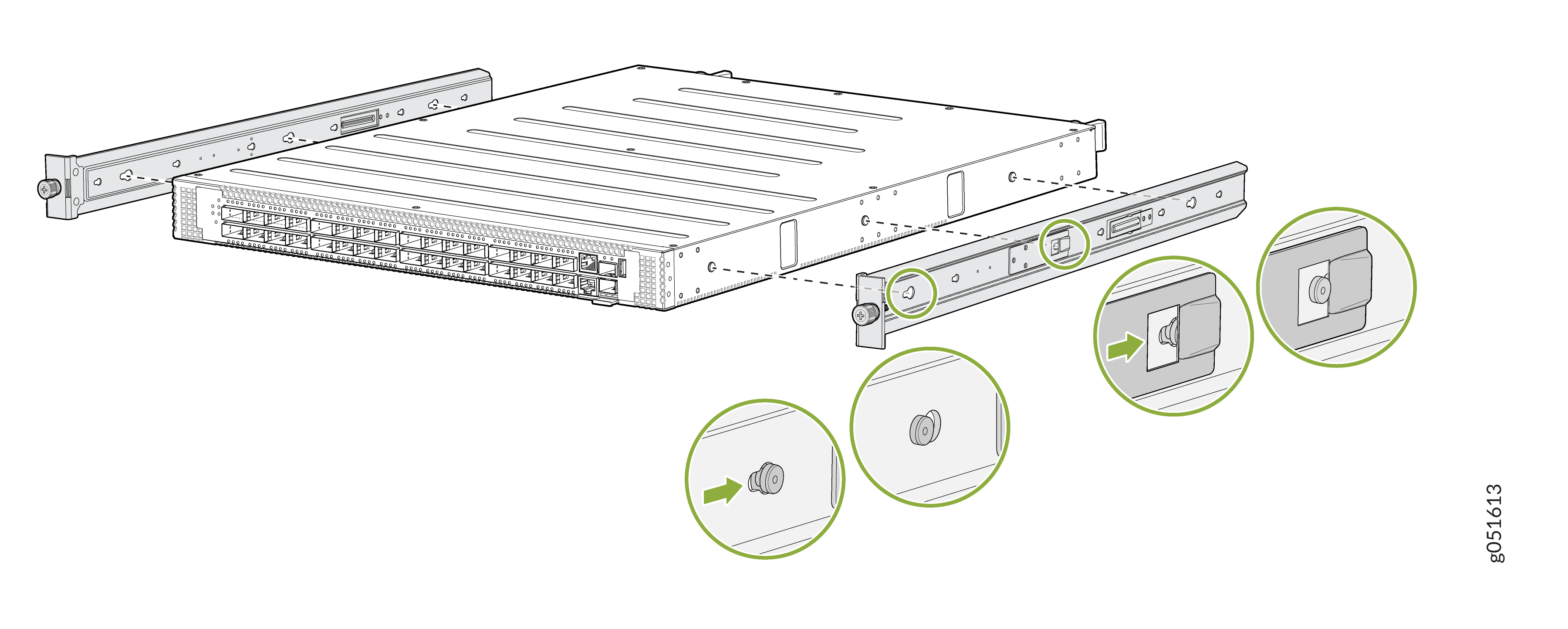

  3. 要将侧面安装支架连接到机箱，请将安装支架上的锁孔对齐机箱上的肩部螺钉。将安装托架滑向机箱后部。
    图 8：安装侧面安装支架 Rack-mounted network device installation with green circles highlighting alignment and securing steps. Zoomed views show detailed instructions.

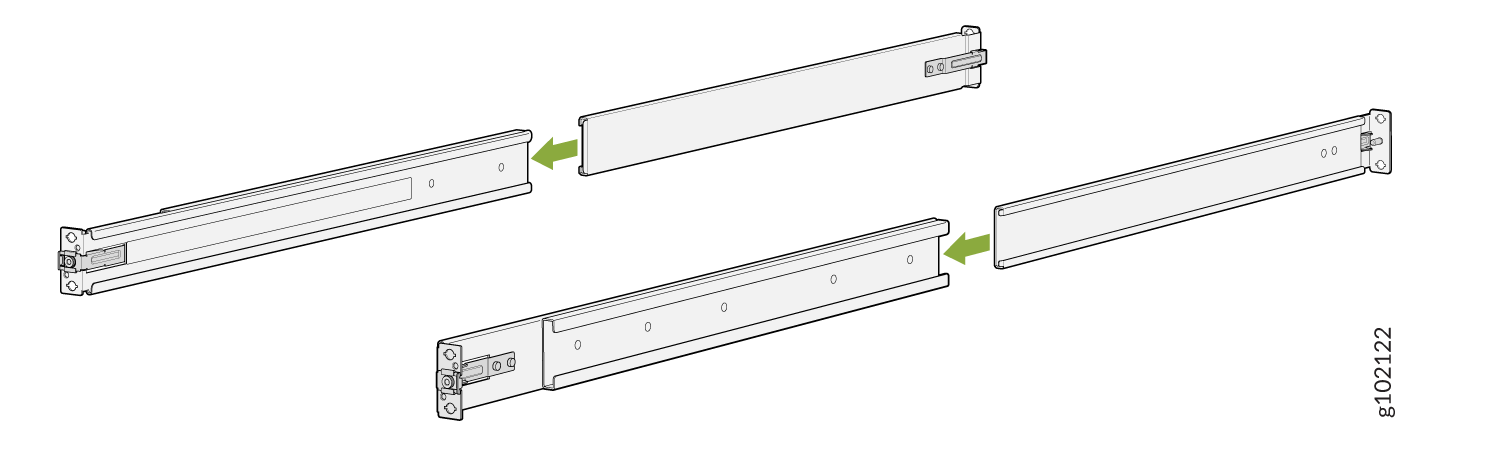

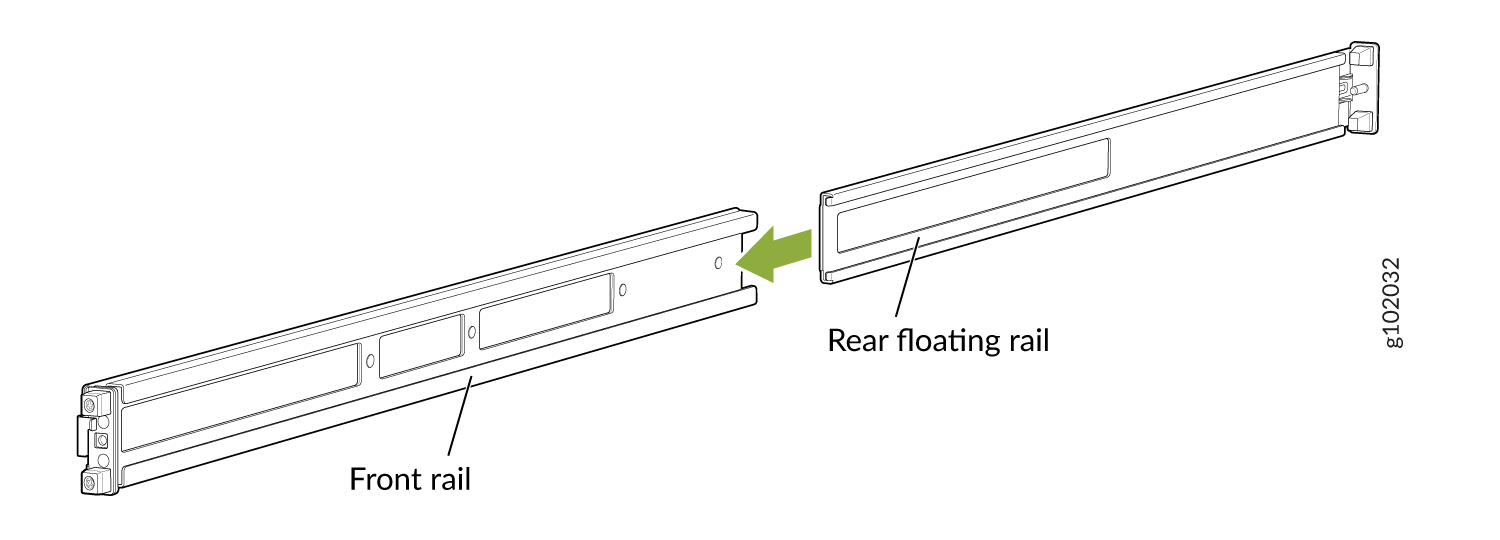

  4. 通过将后浮动导轨滑入前导轨来组装安装导轨。
    图 9：组装安装导轨 Assemble the Mounting Rails
  5. 在机架上安装安装导轨：

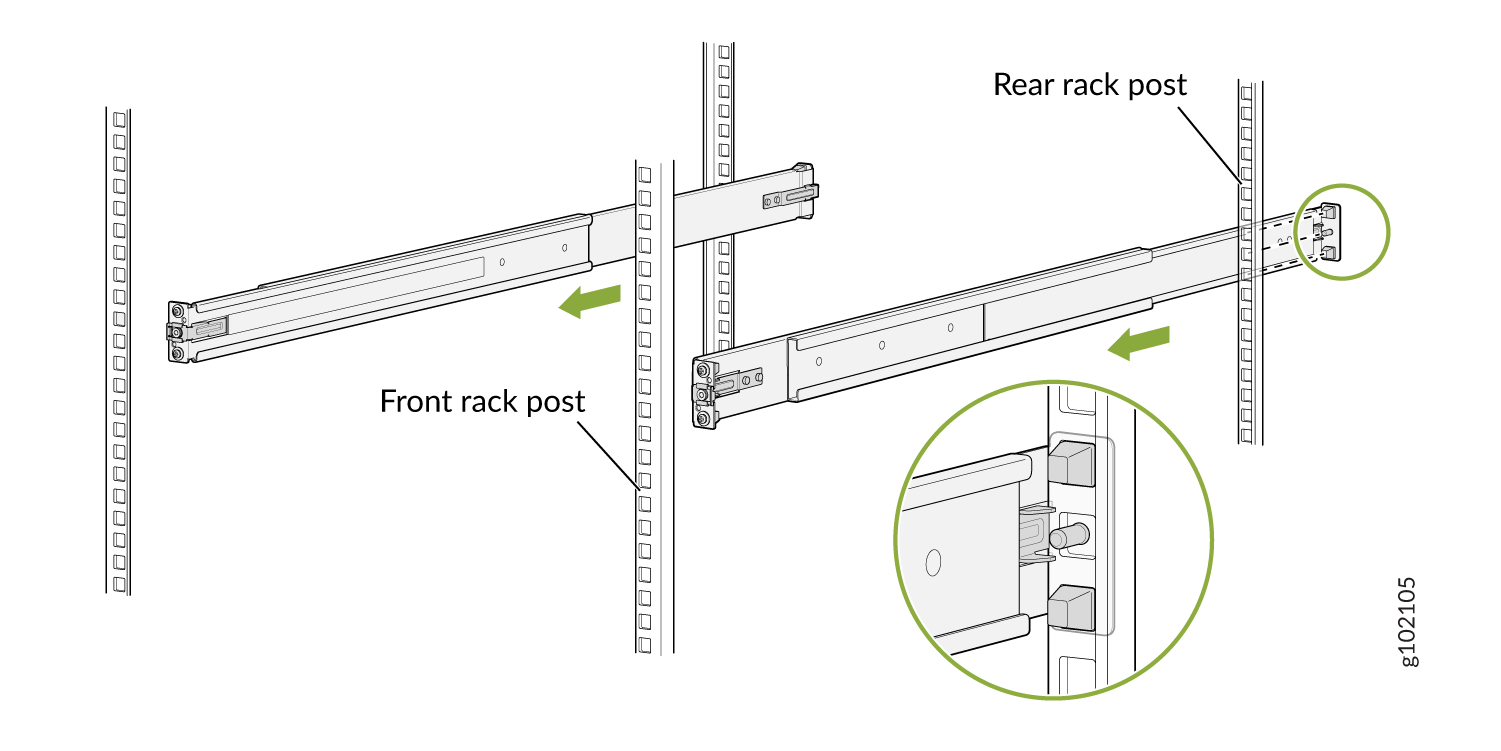

    1. 将 后安装导轨的导向块与后柱孔对齐。将后安装导轨拉向机架前部，将导轨锁定到位。当闩锁锁定到相应的机架孔中时，您会听到明显的咔嗒声。

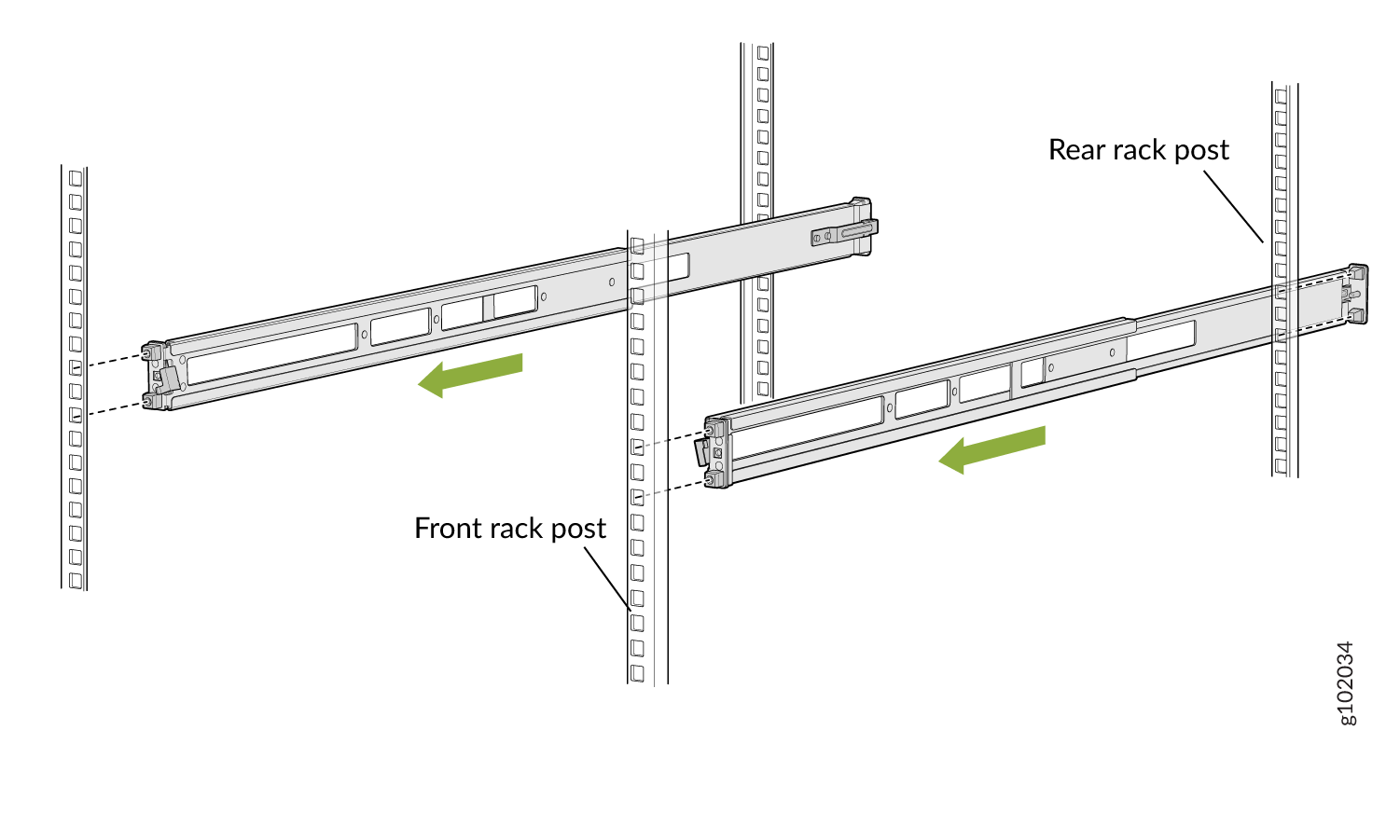

      图 10：安装后安装导轨 Install the Rear Mounting Rails

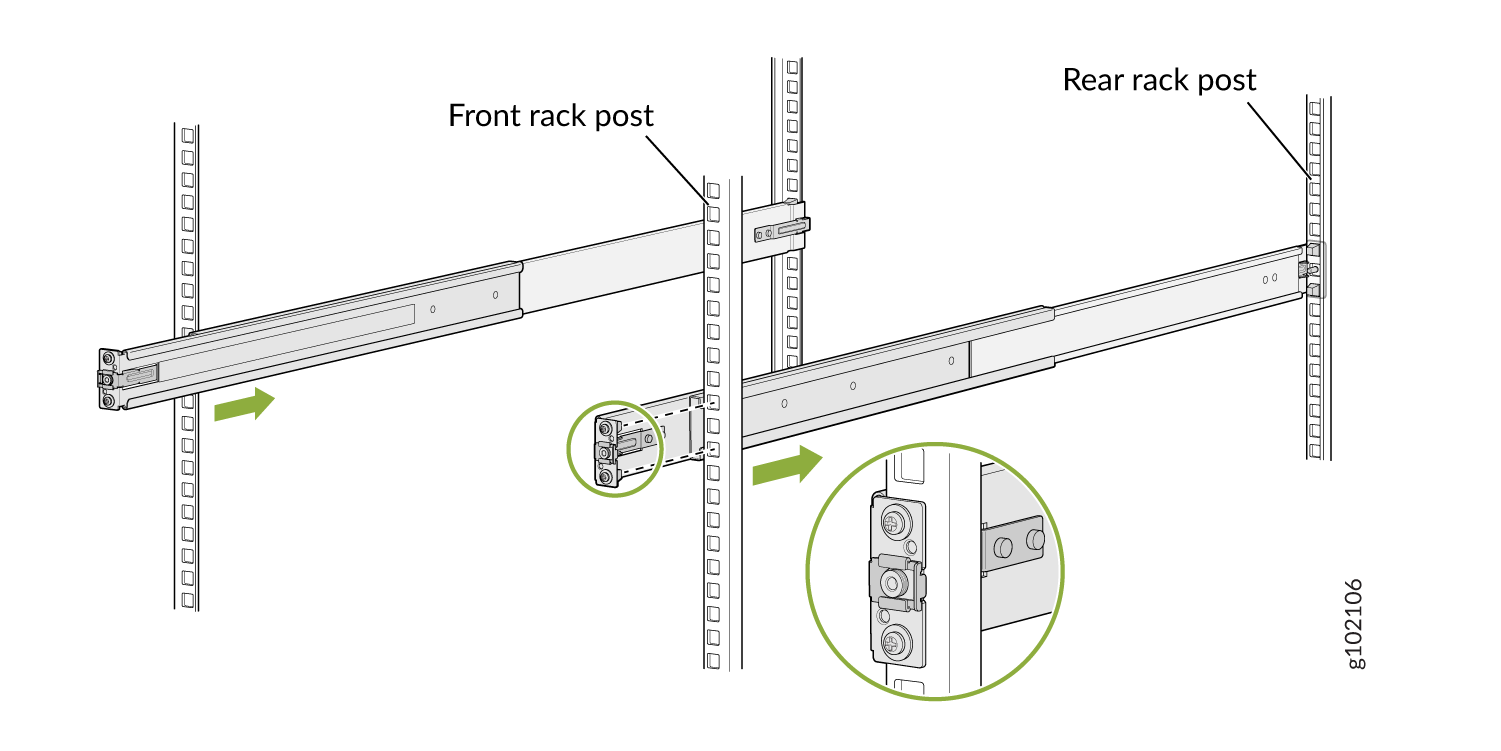

    2. 将 前安装导轨的导块与前柱孔对齐。将前安装导轨推向机架后部，将导轨锁定到位。当闩锁锁定到相应的机架孔中时，您会听到明显的咔嗒声。
      图 11：安装前安装导轨 Install the Front Mounting Rails
    3. 目视确保前后闩锁锁定在安装导轨上。安装导轨应牢固地安装在机架上。

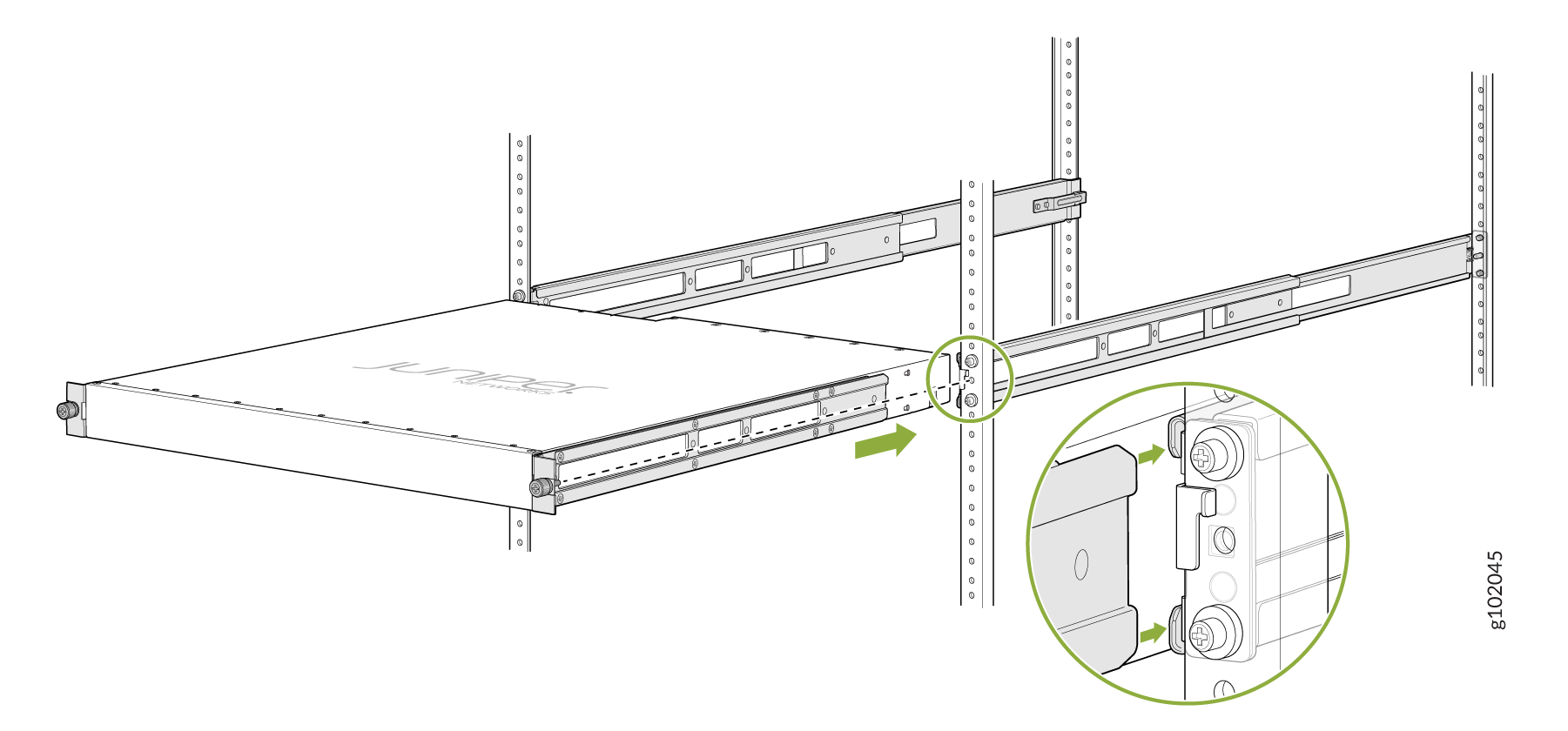

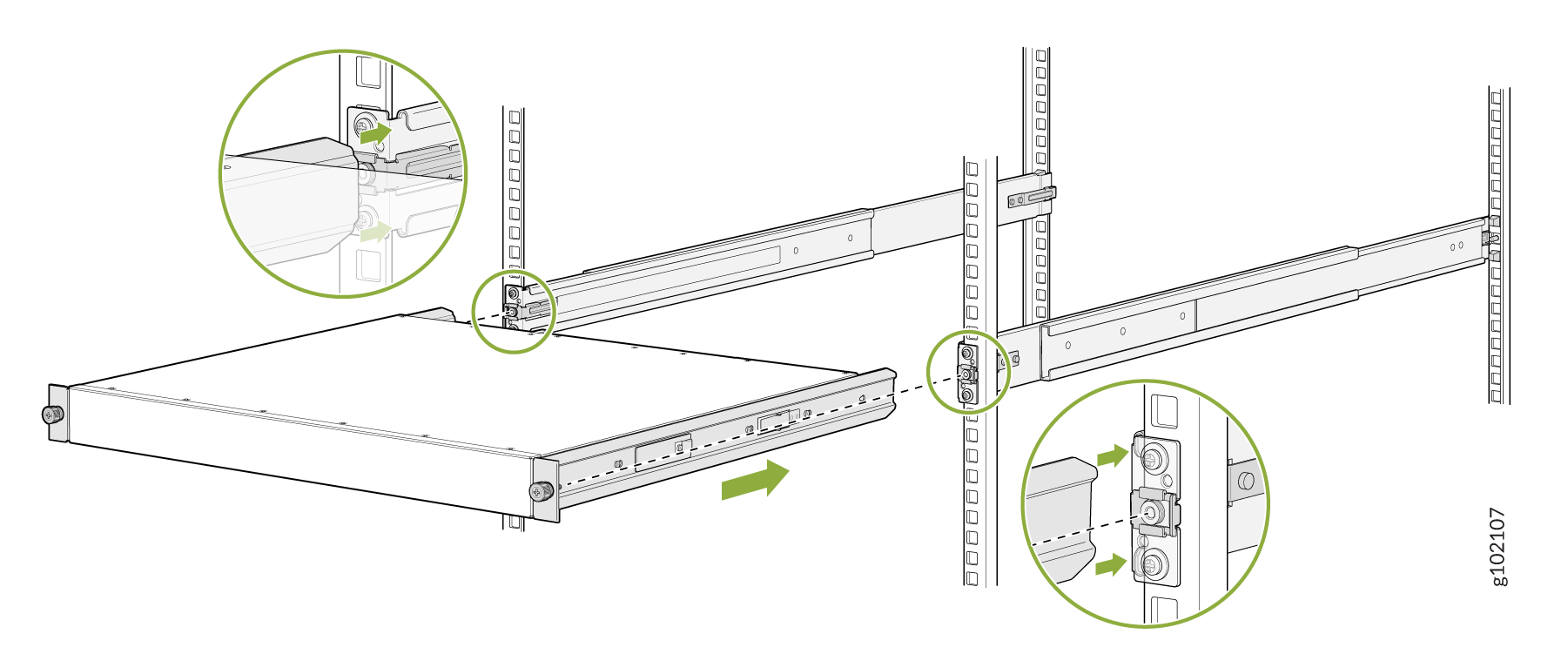

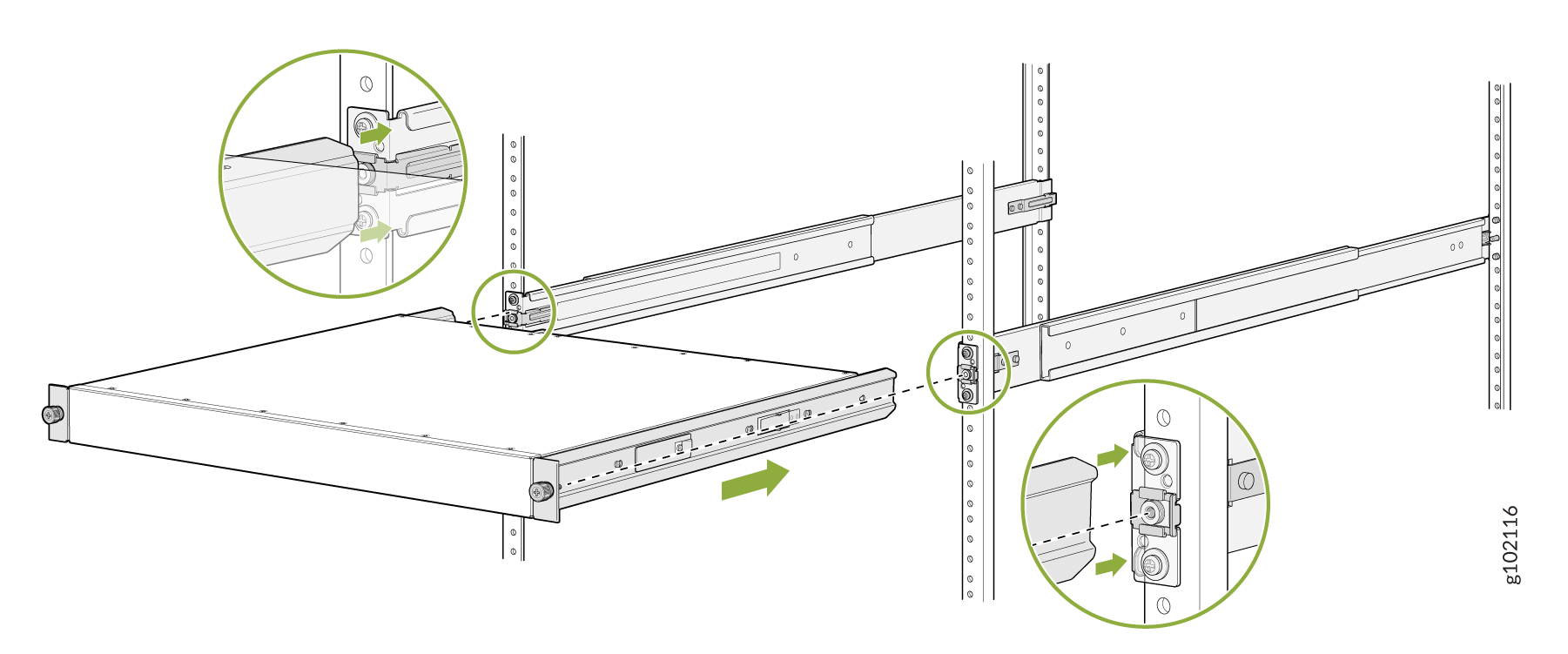

  6. 提起设备并将其放置在机架中，将侧面安装支架与安装导轨对齐。将设备滑入机架安装导轨的通道中。
    图 12：将设备滑入机架 Slide the Device into the Rack

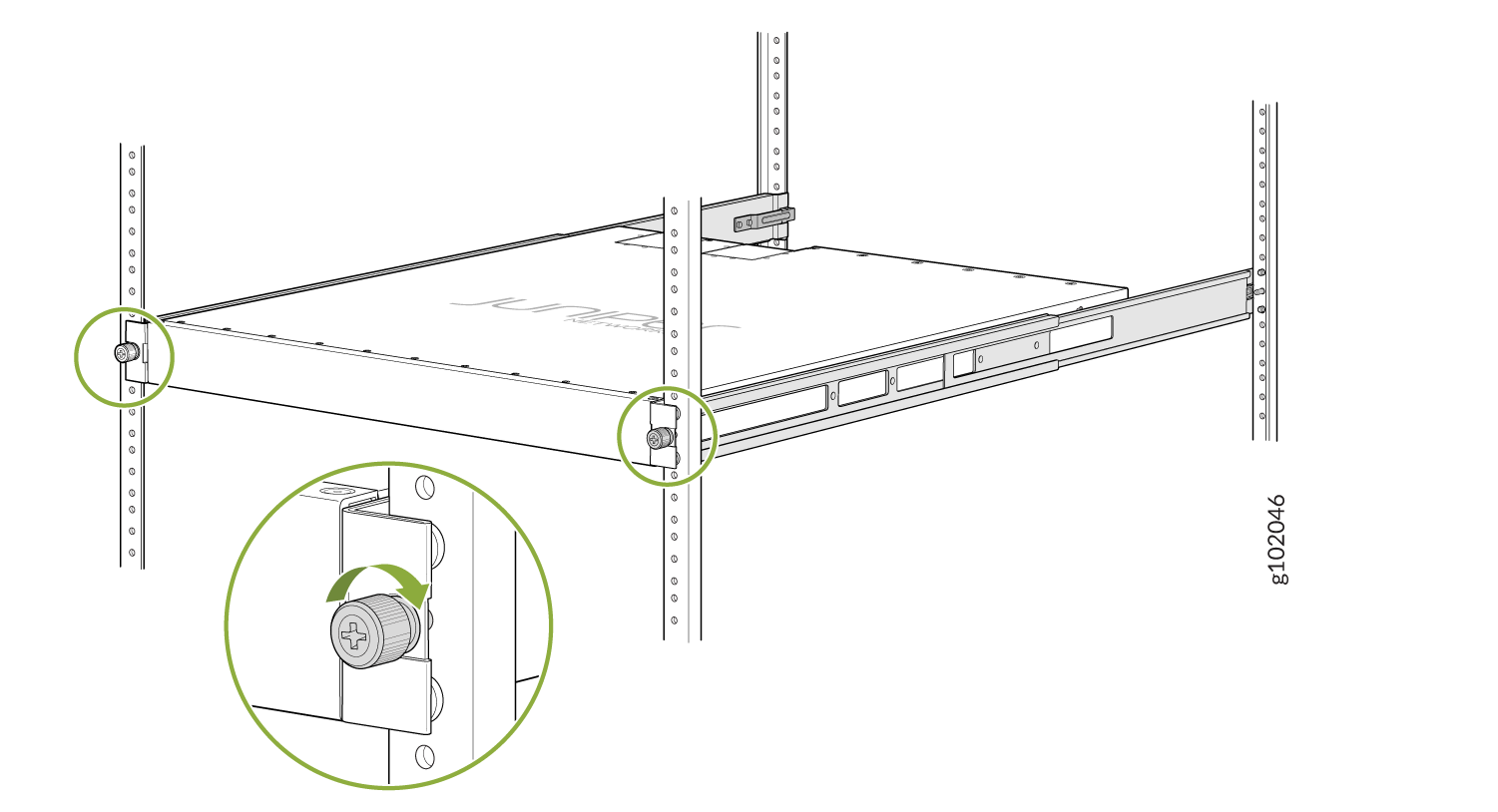

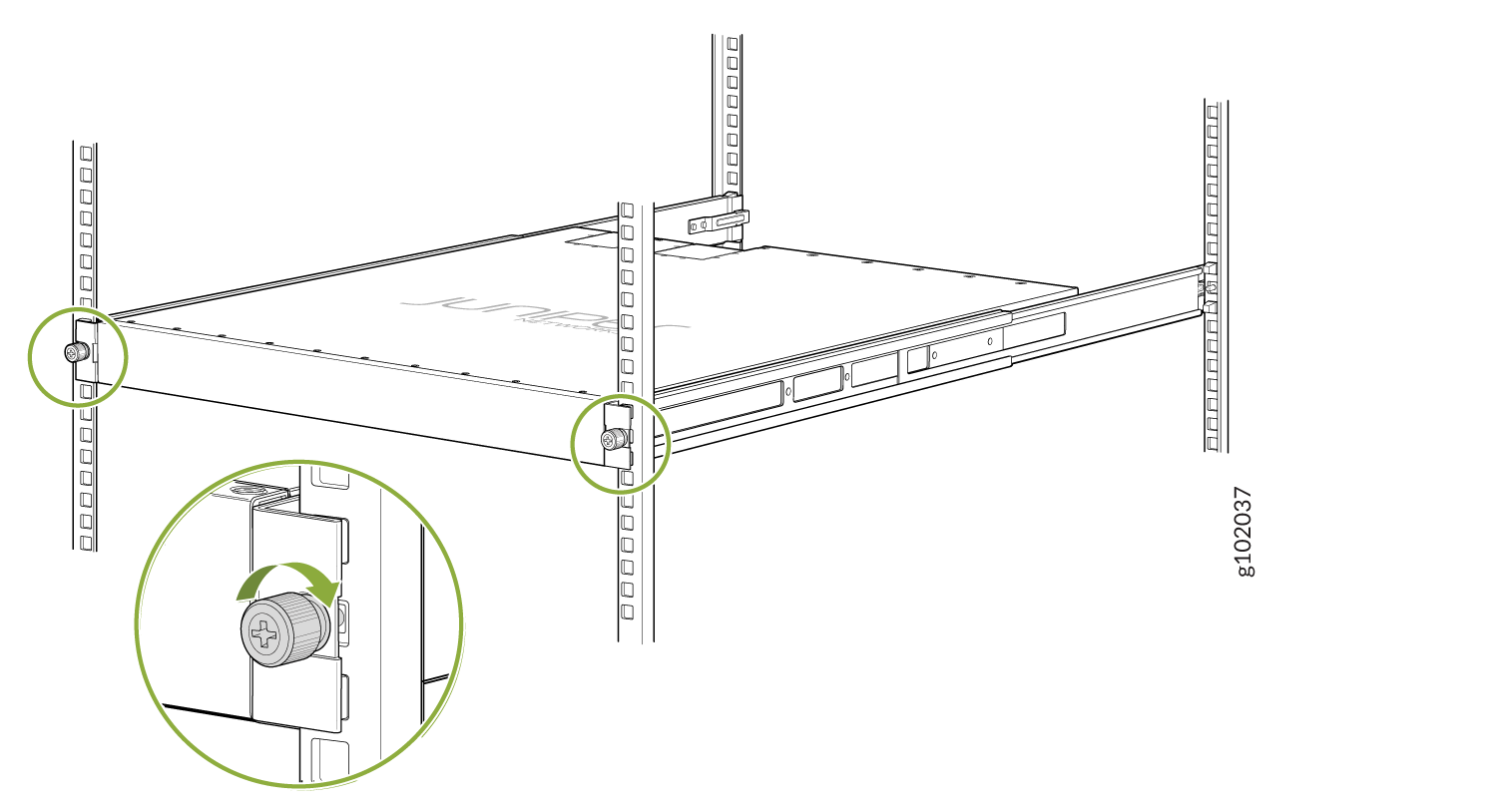

  7. 拧紧两个翼形螺钉以固定设备。

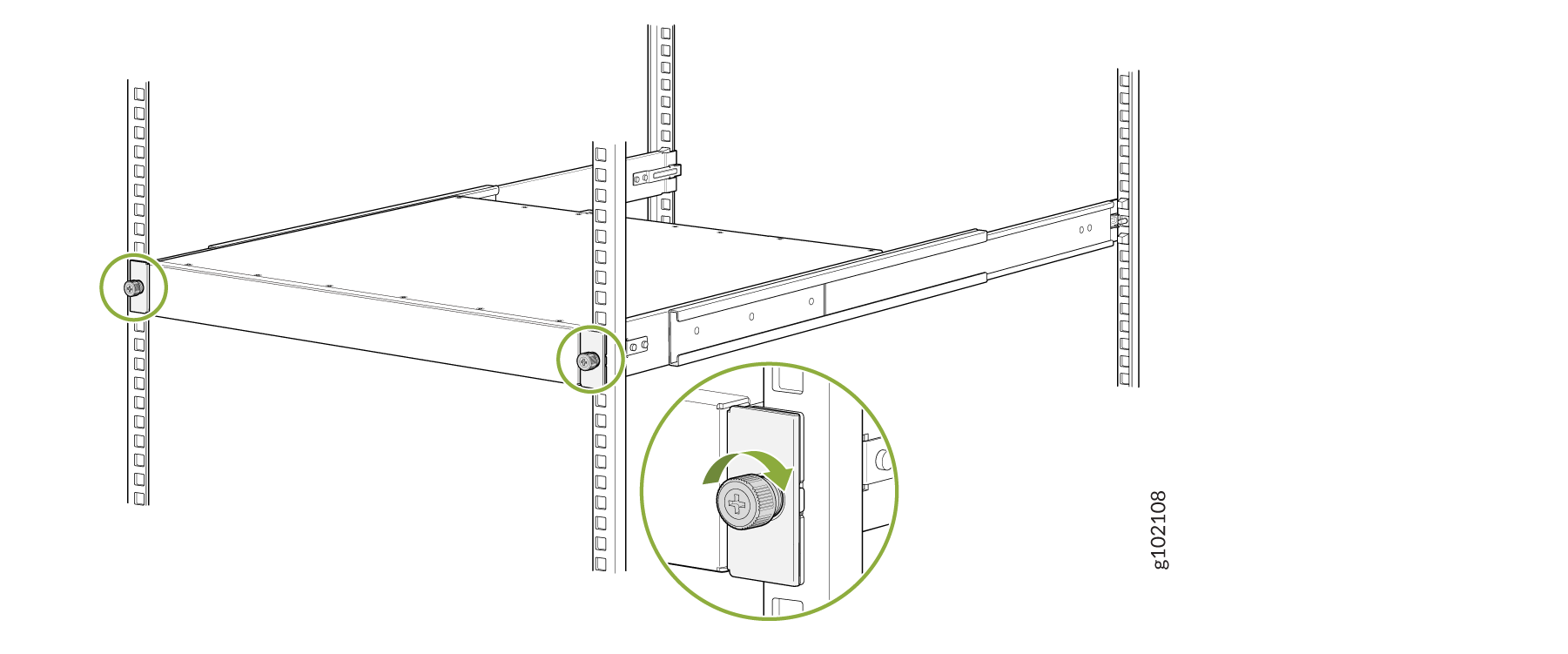

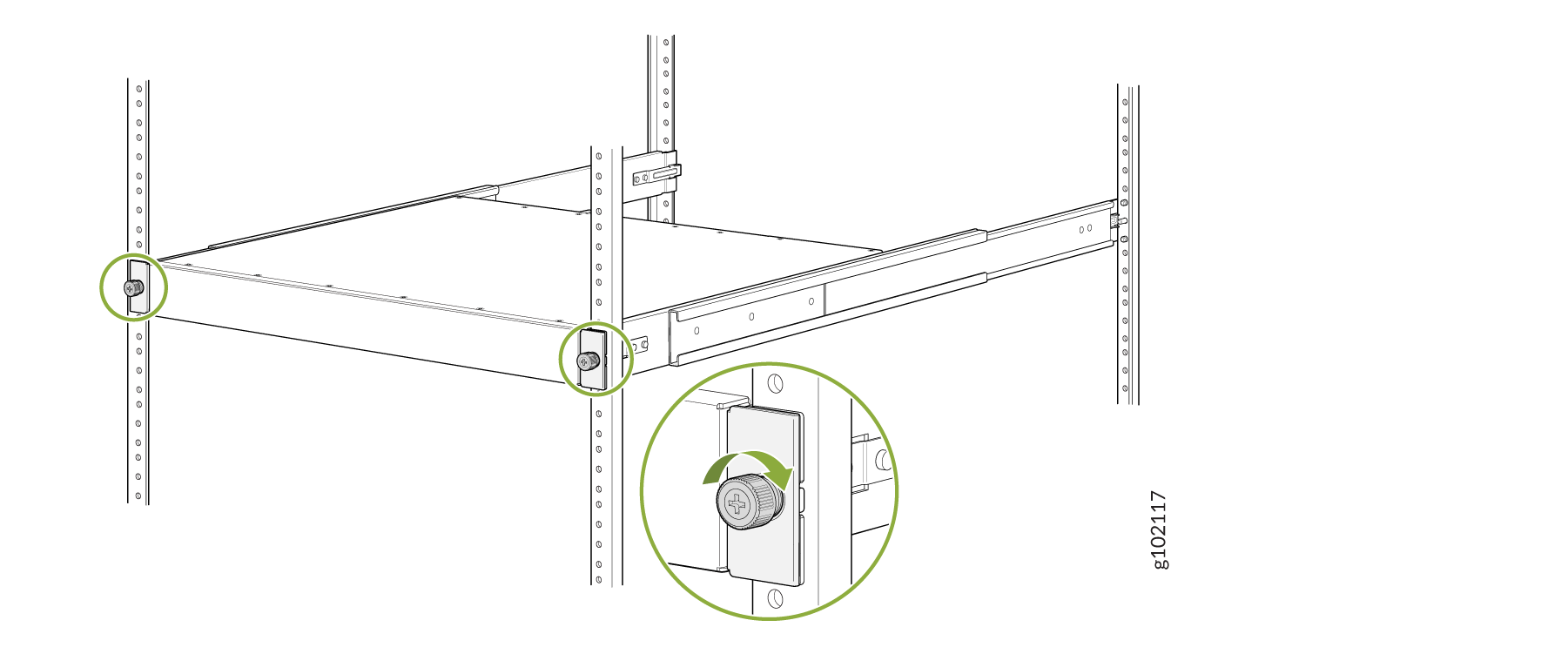

    图 13：拧紧翼形螺钉 Tighten the Thumbscrews

使用 QFX5120-32C-RMK-E 机架安装套件安装在螺纹孔 4 柱机架上，将 QFX5120-32C 安装在 4 柱机架上

确保您拥有以下可用工具和部件：

  • ESD 接地带 - 未提供。

  • QFX5120-32C-RMK-E 机架安装套件

要将设备安装在带螺纹孔的四柱机架上：

  1. 查看一般安全指南和警告。
  2. 将 静电放电 （ESD） 电缆接地带的一端缠绕并固定在裸露的手腕上，然后将另一端连接到现场 ESD 点。
  3. 要将侧面安装支架连接到机箱，请将安装支架上的锁孔对齐机箱上的肩部螺钉。将安装托架滑向机箱后部。
    图 14：安装侧面安装支架 Rack-mounted network device installation with green circles highlighting alignment and securing steps. Zoomed views show detailed instructions.
  4. 组装安装导轨：

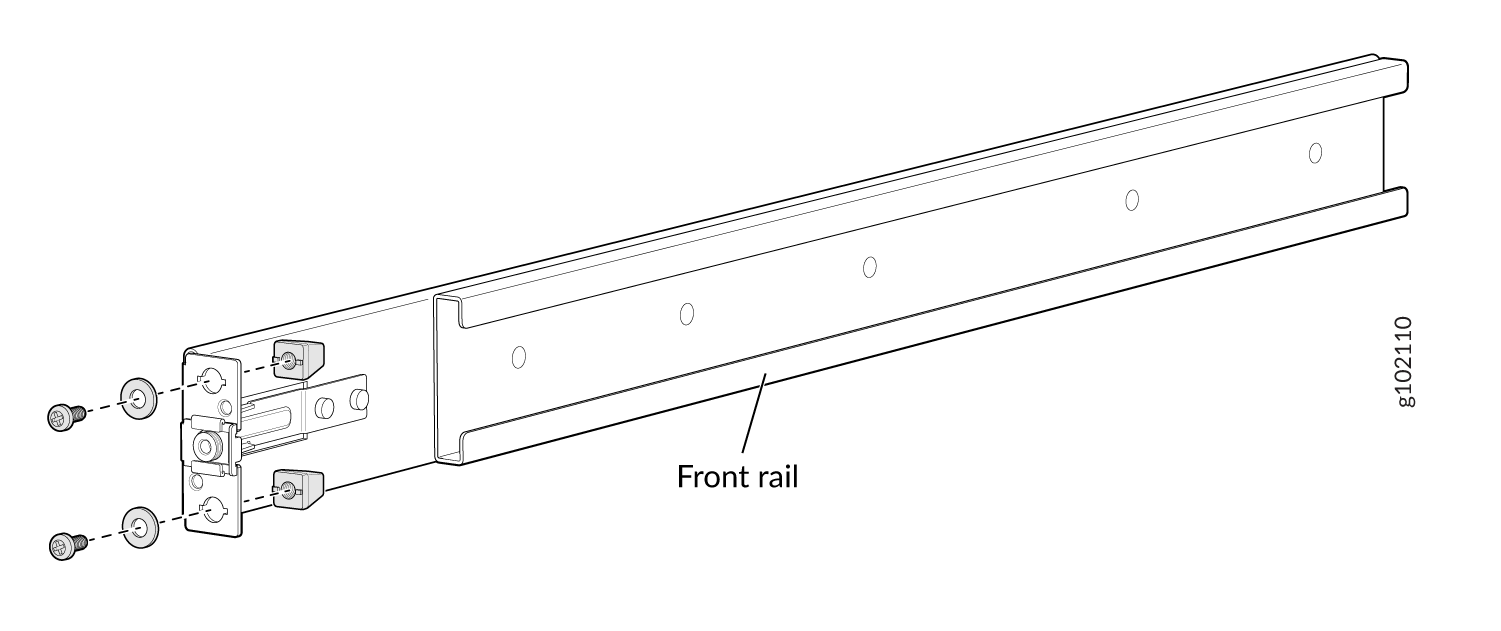

    1. 松开螺钉和垫圈，从前安装导轨上拆下导向块。保留导向块、螺钉和垫圈以备后用。
      图 15：从前安装导轨上拆下导块 Remove the Guide Blocks from the Front Mounting Rail
    2. 松开螺钉和垫圈，从后安装导轨上拆下导块。保留导向块、螺钉和垫圈以备后用。

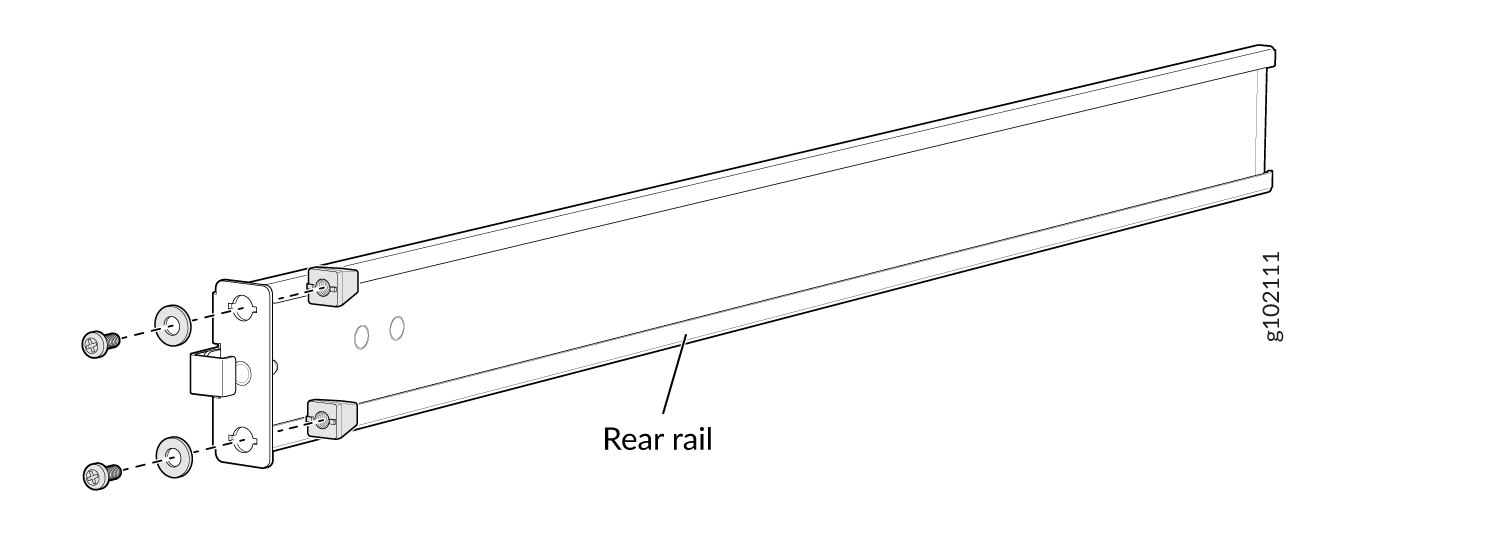

      图 16：从后安装导轨上拆下导块 Remove the Guide Blocks from the Rear Mounting Rail
    3. 将 后浮动导轨滑入前导轨。
      图 17：组装安装导轨 Assemble the Mounting Rails
  5. 在机架上安装安装导轨：
    1. 将 后安装导轨的导销插入后柱孔中。将后安装导轨拉向机架前部，将导轨锁定到位。当闩锁锁定到位时，您会听到明显的咔嗒声。

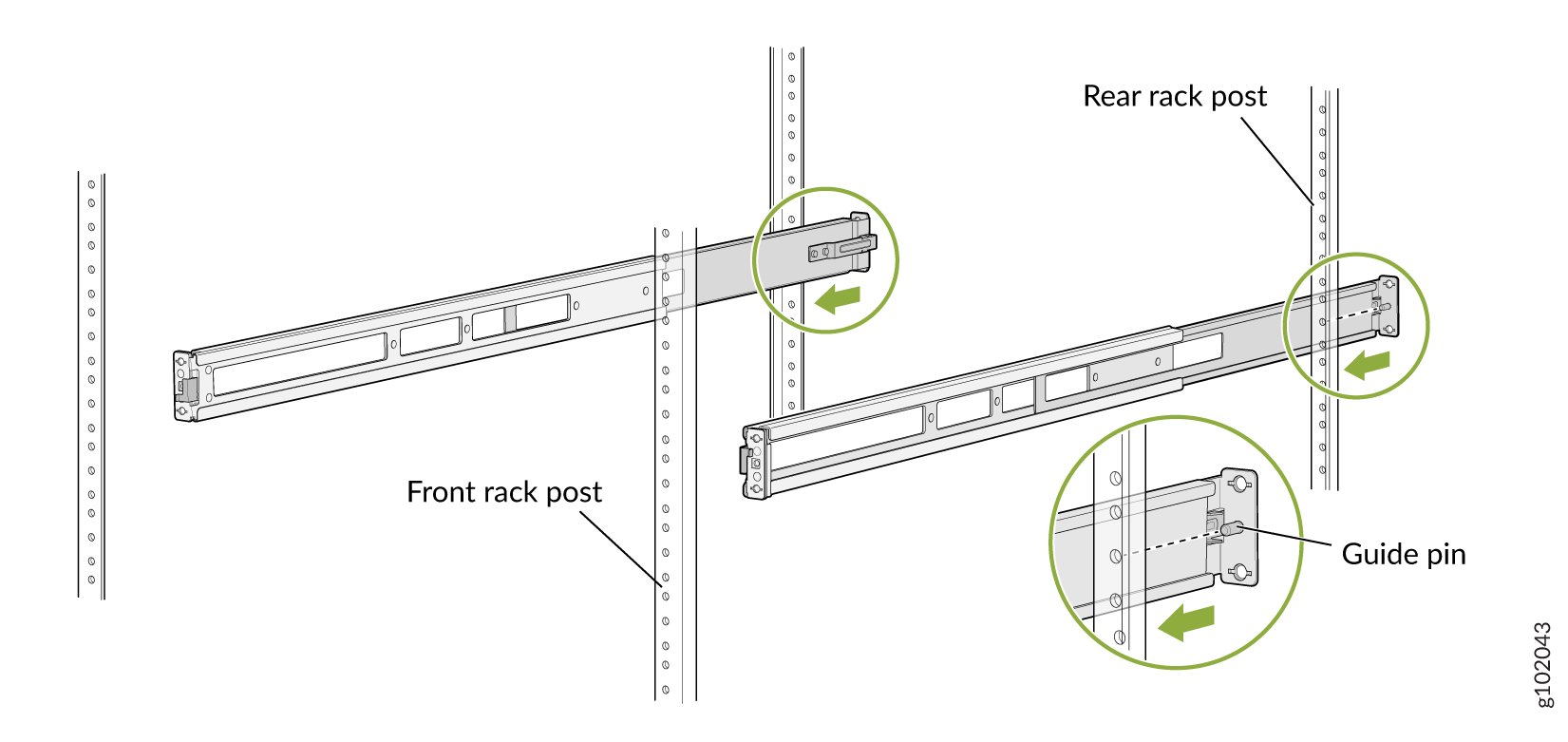

      图 18：安装后安装导轨 Install the Rear Mounting Rails
    2. 将 前安装导轨的导销插入前柱孔中。将前安装导轨推向机架后部，将导轨锁定到位。当闩锁锁定到位时，您会听到明显的咔嗒声。使用适合您的机架螺纹尺寸的螺钉（未提供）将前安装导轨固定到前机架柱上。

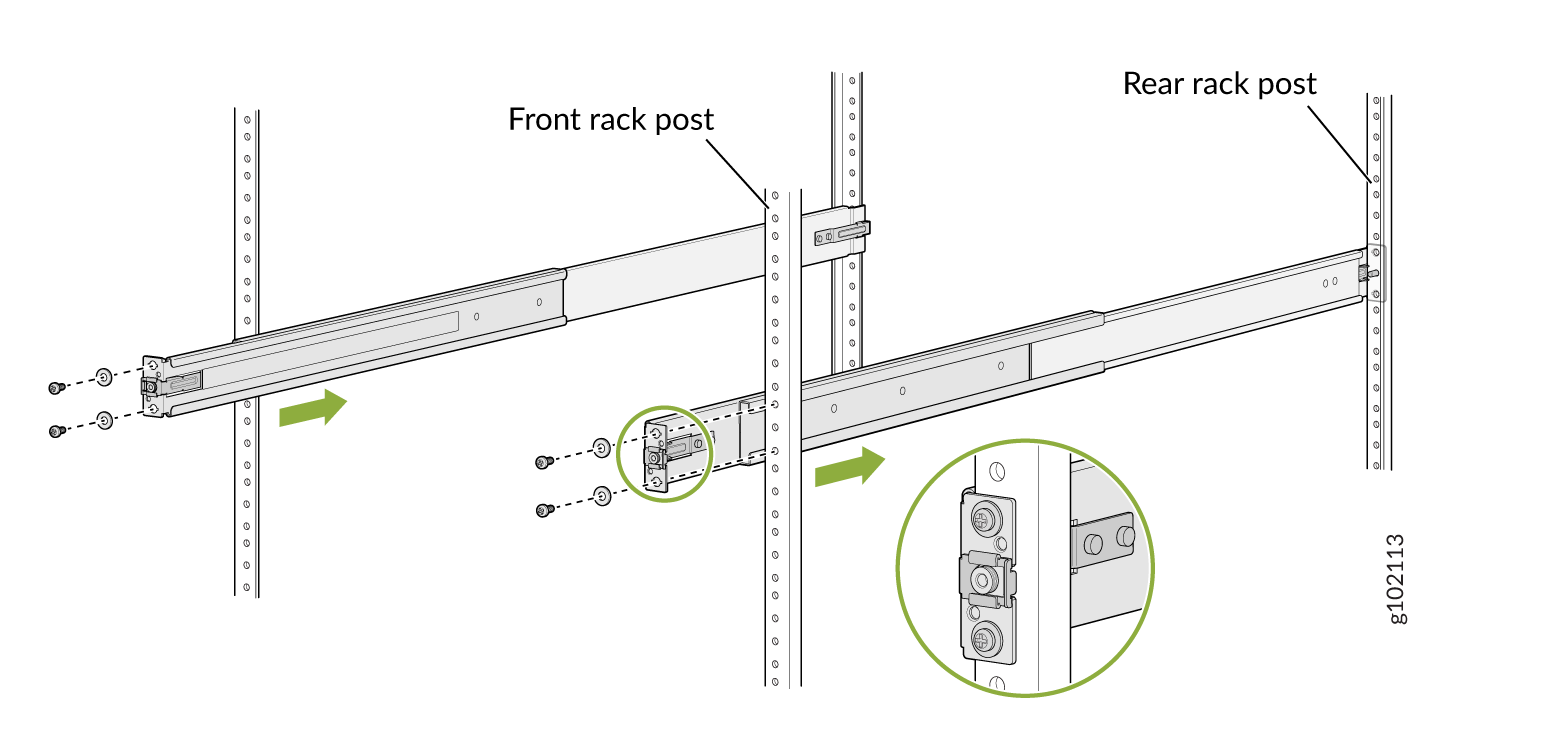

      图 19：安装并固定前安装导轨 Install and Secure the Front Mounting Rails
    3. 使用适合您的机架螺纹尺寸的螺钉（未提供）将后安装导轨固定到后机架柱上。

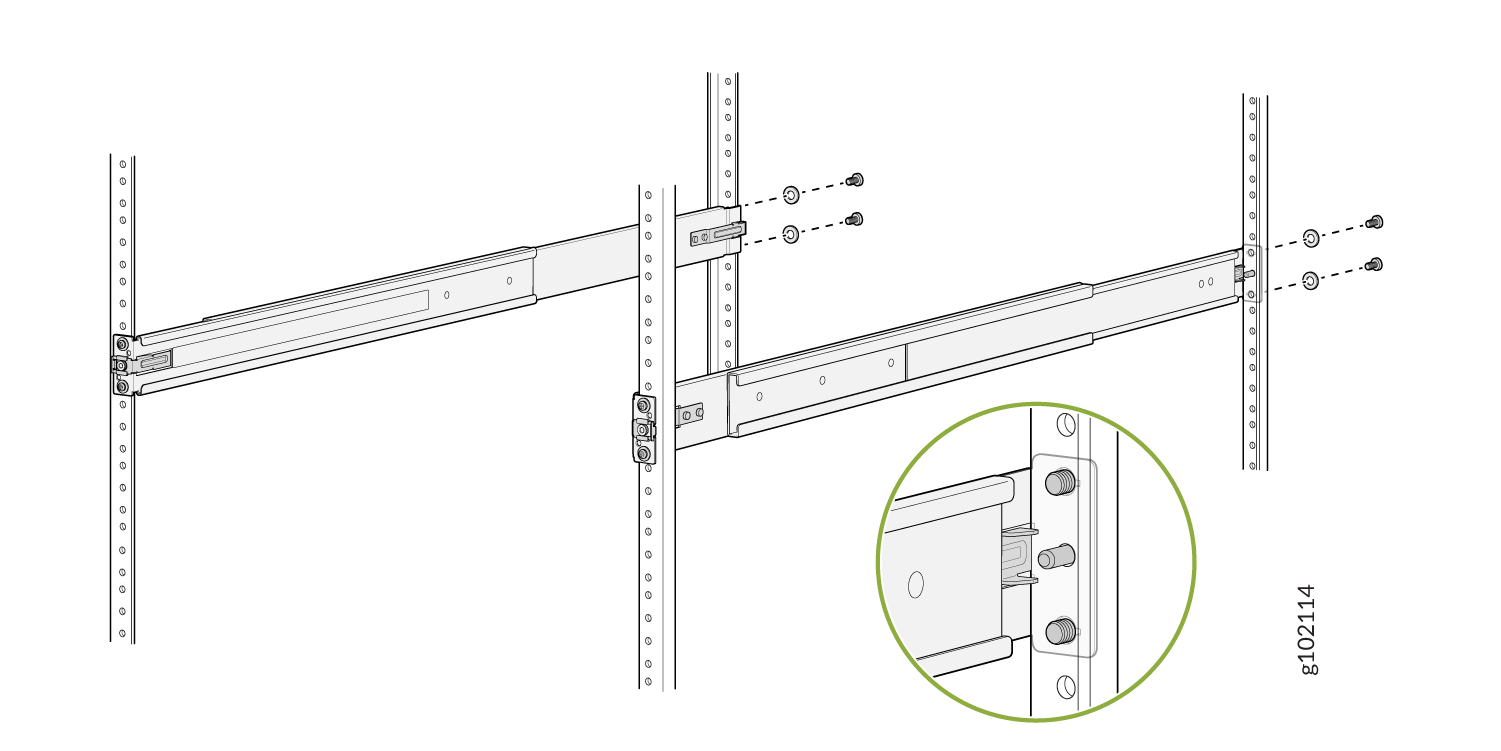

      图 20：固定后安装导轨 Secure the Rear Mounting Rails
    4. 目视确保前后闩锁锁定在安装导轨上。安装导轨应牢固地安装在机架上。
      图 21：安装和固定 Mounting Rails Installed and Secured的安装导轨
  6. 提起设备并将其放置在机架中，将侧面安装支架与安装导轨对齐。将设备滑入机架安装导轨的通道中。
    图 22：将设备滑入机架 Slide the Device into the Rack
  7. 拧紧两个翼形螺钉以固定设备。
    图 23：拧紧翼形螺钉 Tighten the Thumbscrews

使用 JNP-4PST-RMK-1U-E 机架安装套件，将 QFX5120-48T、QFX5120-48Y 或 QFX5120-48YM 交换机安装在机架或机柜中

您可以将 QFX5120-48T、QFX5120-48Y 或 QFX5120-48YM 开关安装在方孔或螺纹孔四柱 19 英寸上。机架采用部分刀具较少的 JNP-4PST-RMK-1U-E 机架安装套件。

JNP-4PST-RMK-1U-E 机架安装套件由以下部件组成：

  • 一对前后安装导轨

  • 一对安装支架

  • 16 个平头 M4 x 6mm 十字螺丝

四柱安装通过所有四个角均匀地支撑设备。

使用 JNP-4PST-RMK-1U-E 机架安装套件将设备安装在方孔机架上

确保您拥有以下可用工具和部件：

  • ESD 接地带 - 未提供。

  • 2 号十字 （+） 螺丝刀 - 未提供

  • 一对连接到机架柱的前后安装导轨 — 随机架安装套件提供

  • 一对安装支架和 16 个平头 M4 x 6mm 十字螺钉。如果未预安装，这些托架会连接到设备 — 随机架安装套件提供

要使用 JNP-4PST-RMK-1U-E 机架安装套件将设备安装在机架上的四个柱子上：

  1. 将 ESD 接地腕带缠绕并固定在裸露的手腕上，然后将腕带的另一端连接到设备上的 ESD 点。
  2. 组装安装导轨。

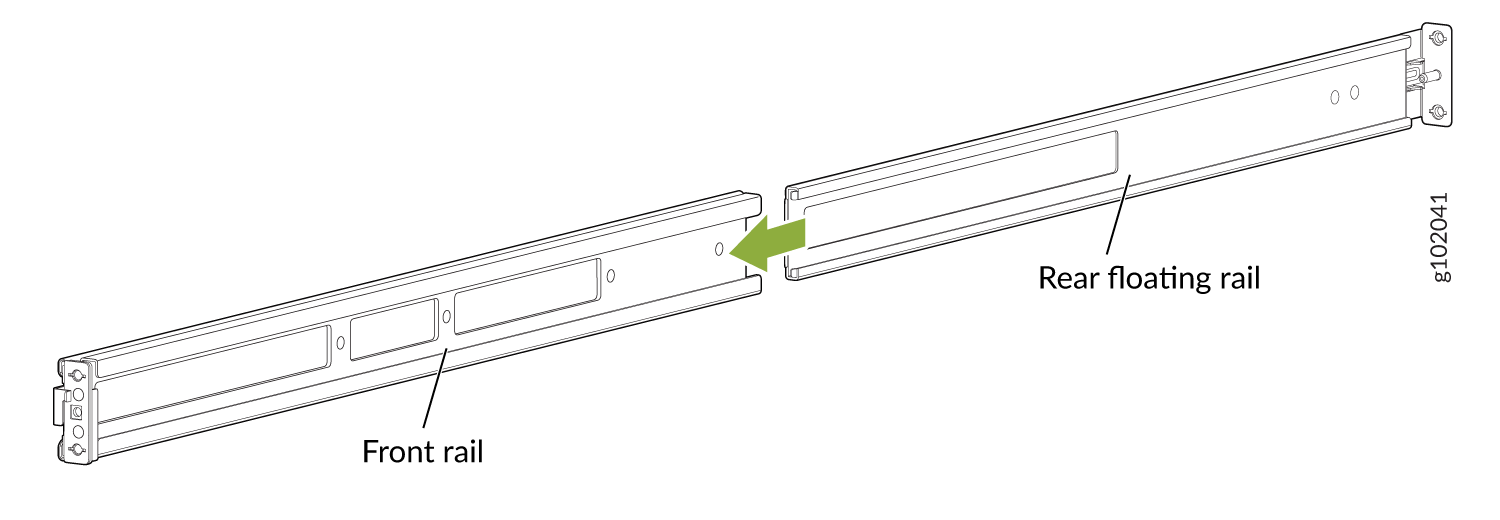

    1. 将 后浮动支架滑入前支架。请参阅 图 24。
      图 24：组装安装导轨 Assemble the Mounting Rails

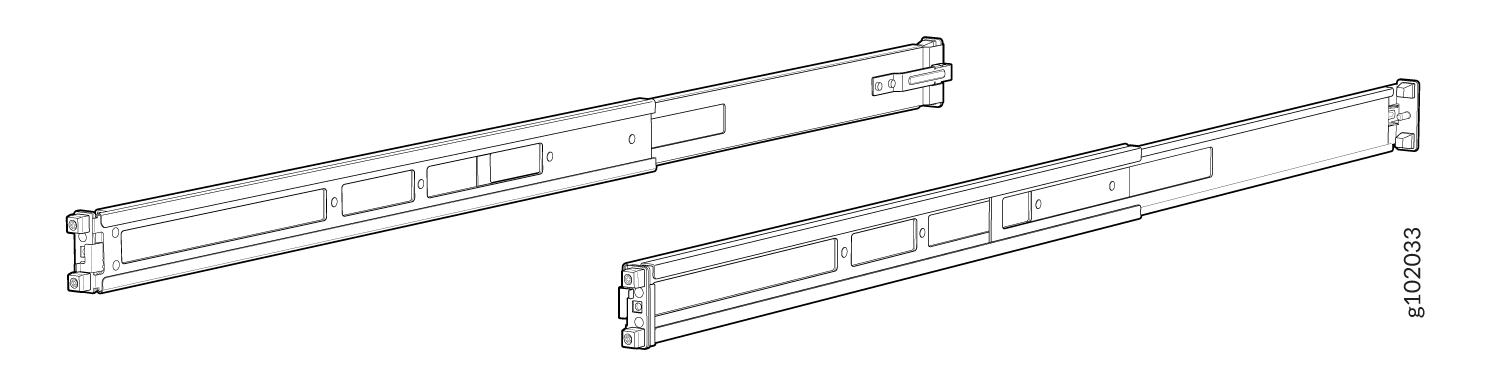

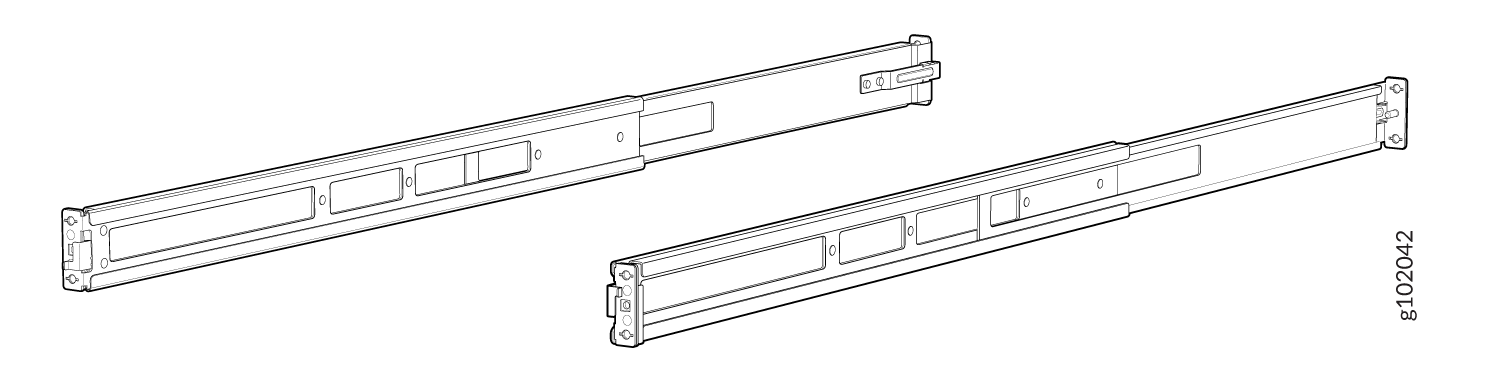

    2. 安装导轨组装完成。请参阅图 25。
      图 25：组装 Front and Rear Rails Assembled的前后导轨
  3. 将安装导轨连接到机架上。

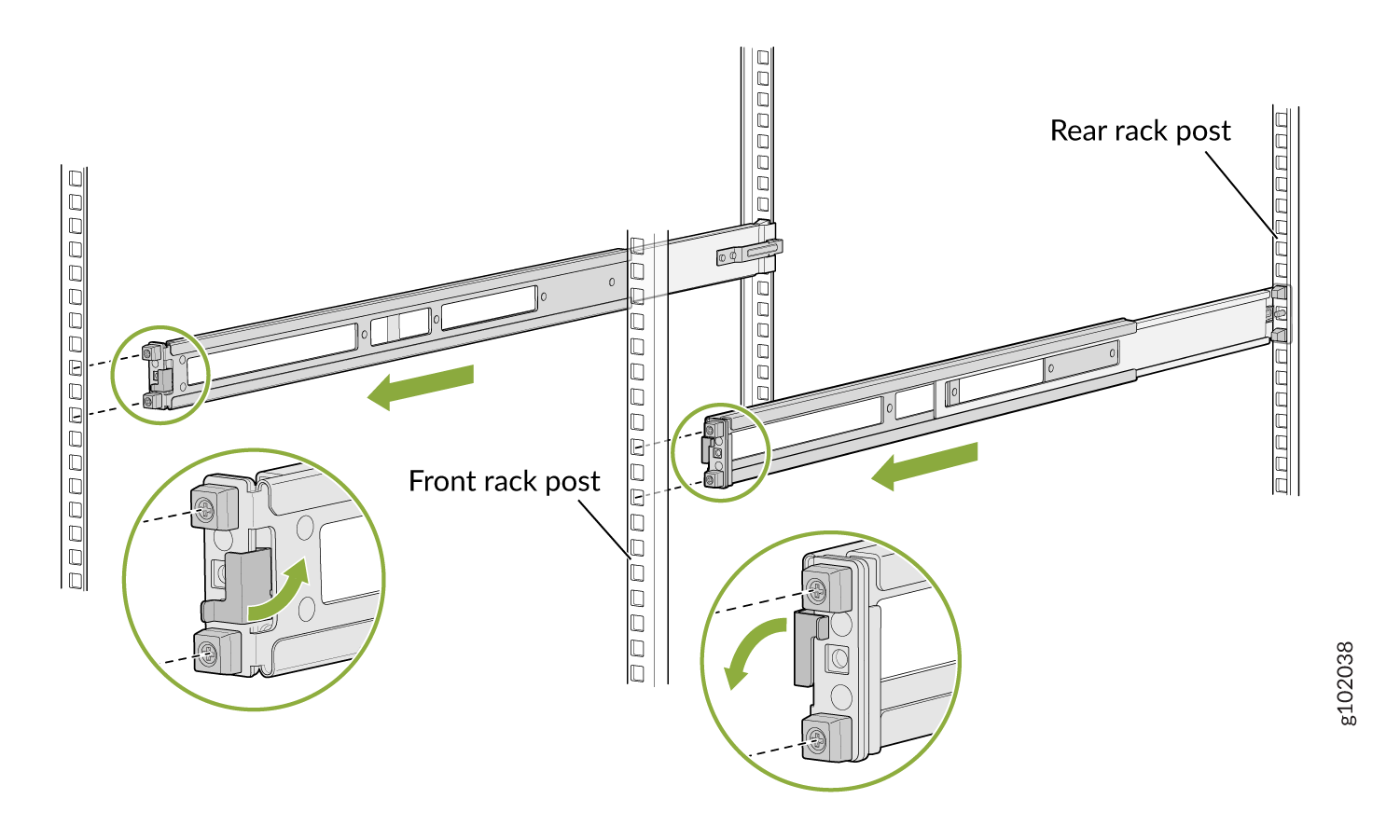

    1. 将 后安装导轨的导向块与后柱孔对齐。将后安装导轨拉向机架前部，将导轨锁定到位。当闩锁锁定到相应的机架孔中时，您会听到咔嗒声。请参阅 图 26。
      图 26：安装后浮动导轨 Install the Rear Floating Rails
    2. 将前安装导轨上的闩锁移动到打开位置，滑动前安装导轨，然后将导向块插入前机架柱。请参阅图 27。
      图 27：安装前安装导轨 Install the Front Mounting Rails
    3. 将锁闩锁推到锁定位置。请参阅图 28。

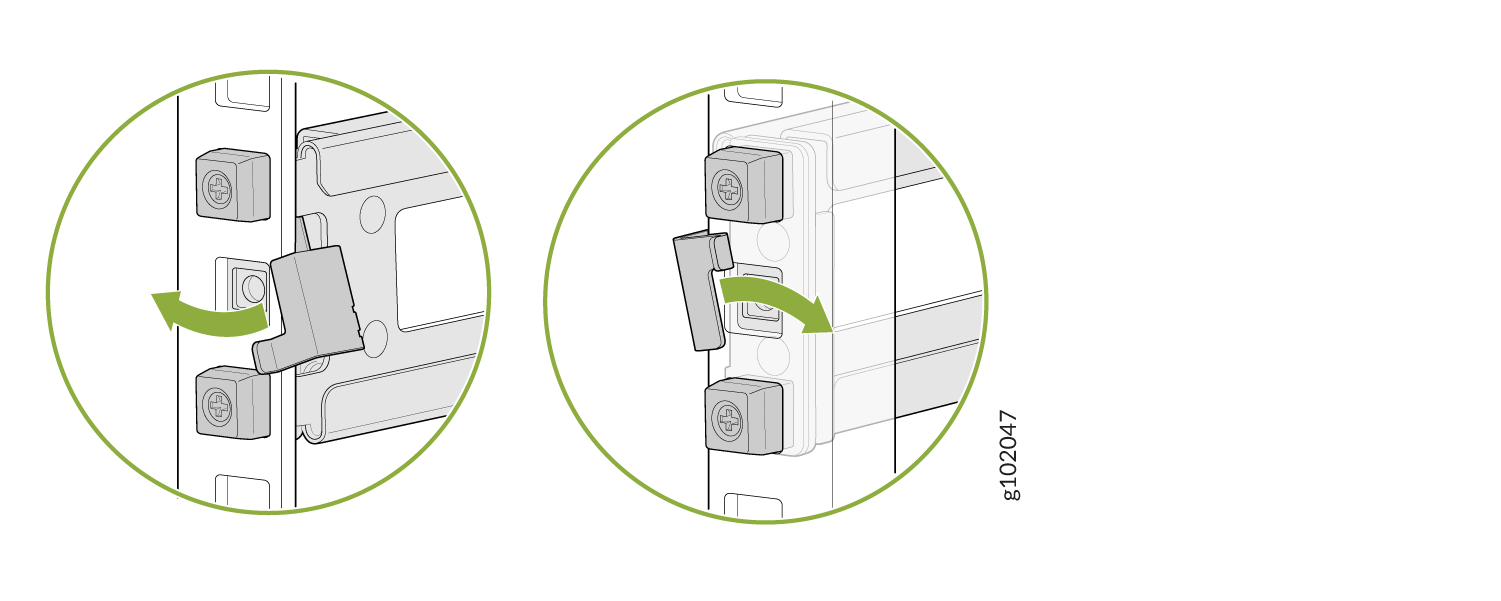

      图 28：前安装导轨锁闩 Front Mounting Rails Lock Latch
    4. 目视确保前后闩锁锁定在安装导轨上。请参阅图 29。

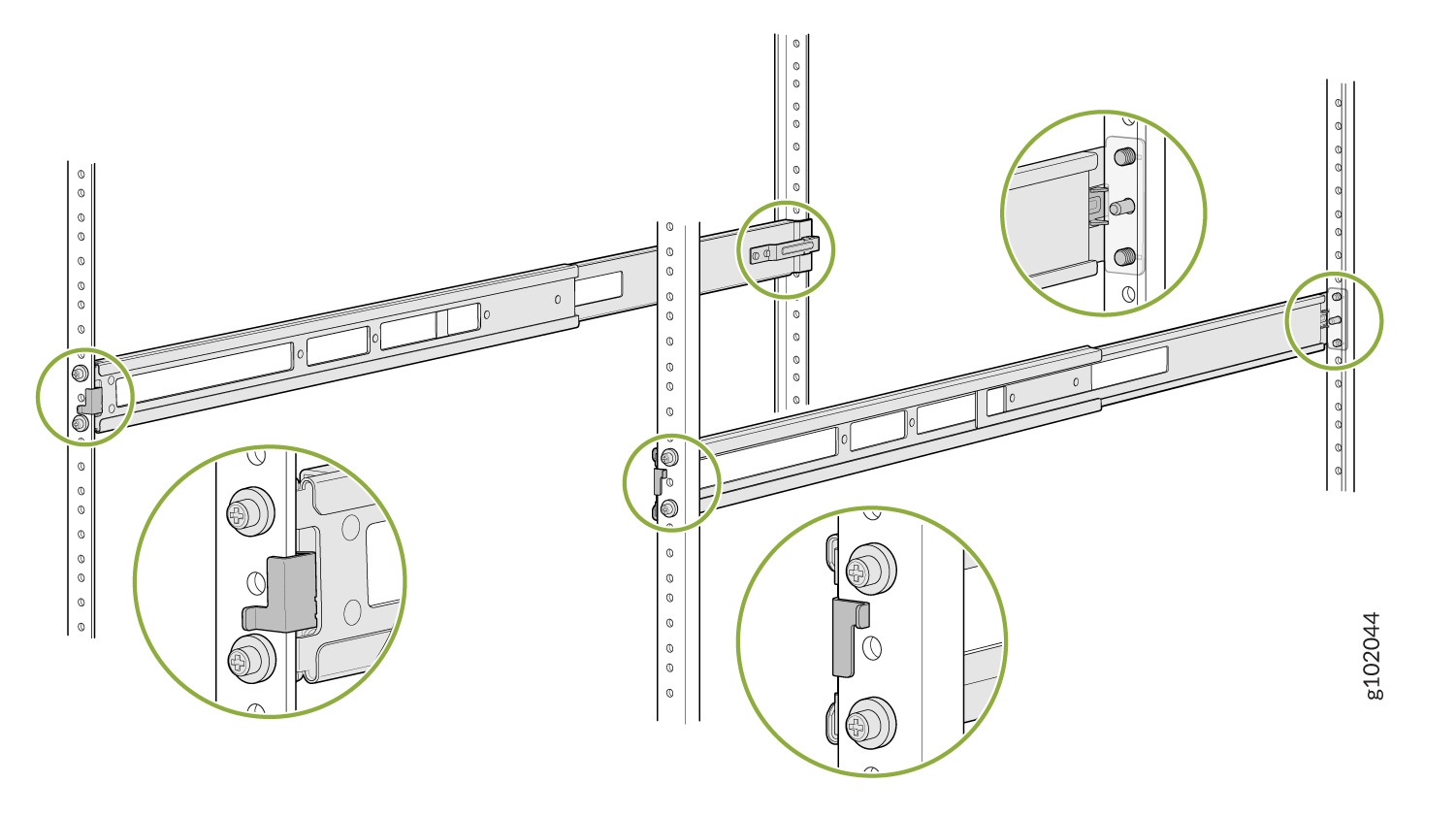

      图 29：安装导轨已安装并锁定 Mounting Rails Installed and Locked
  4. 如果未预安装，请将安装支架连接到设备上。如果您的设备已经预装了安装支架，请跳过此步骤并转到下一步。
    1. 将 安装支架上的孔与机箱侧面板上的螺丝孔对齐。
    2. 插入平头 M4 x 6mm 十字螺钉，将安装支架连接到机箱上的对齐孔中（参见图 30）。拧紧螺丝。
      图 30：将安装支架连接到设备 Attach the Mounting Brackets to the Device
  5. 将设备放置在组件上的 AIR OUT 标签靠近热通道的位置。

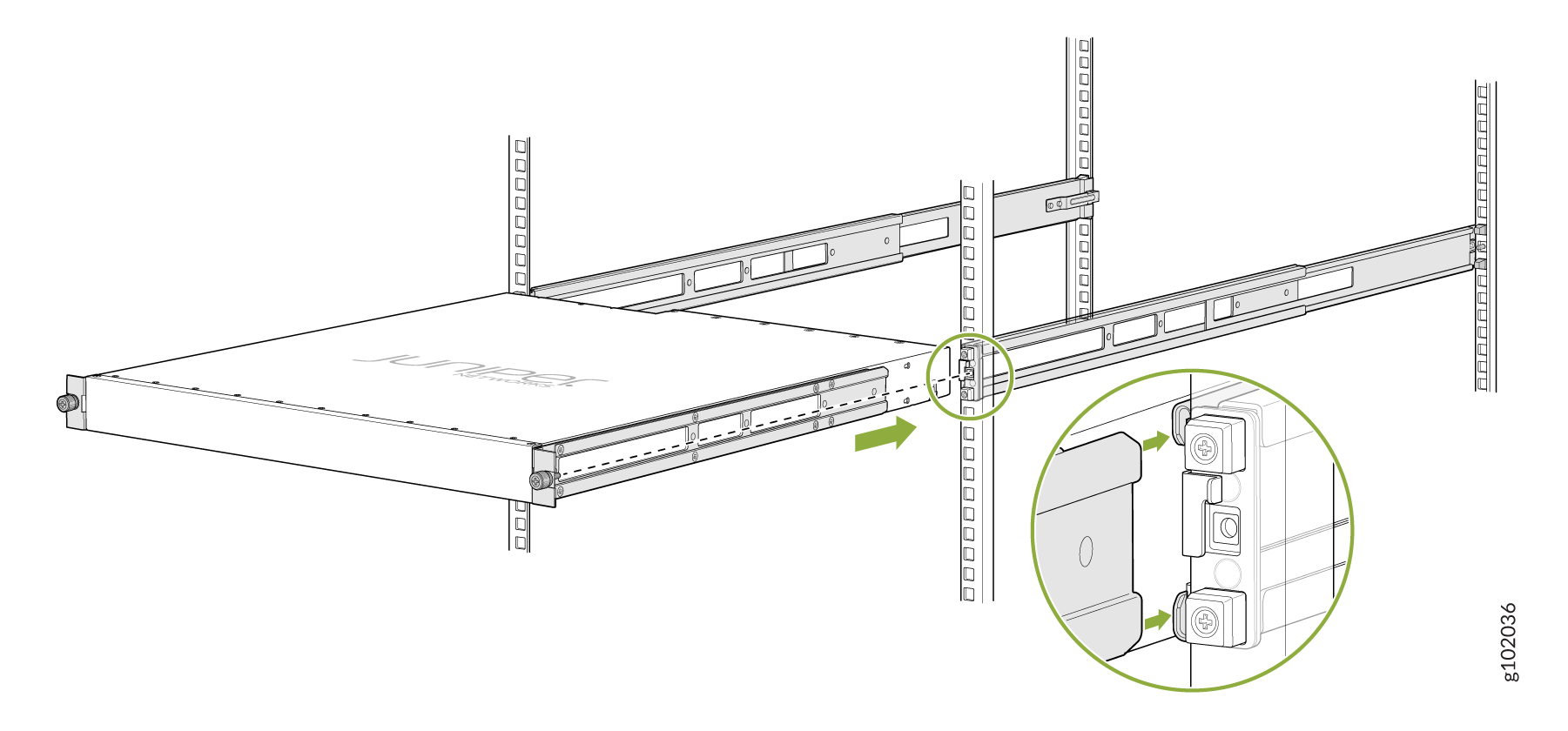

  6. 抓住设备的两侧，将其抬起，然后放置设备，使安装导轨滑入安装支架的通道中。请参阅图 31。
    图 31：将设备滑入机架 Slide the Device into the Rack
  7. 拧紧两个翼形螺钉以固定设备。请参阅图 32。
    图 32：拧紧翼形螺钉 Tighten the Thumb Screws

使用 JNP-4PST-RMK-1U-E 机架安装套件将设备安装在螺纹孔机架上

确保您拥有以下可用工具和部件：

  • ESD 接地带 - 未提供

  • 2 号十字 （+） 螺丝刀 - 未提供

  • 一对连接到机架柱的前后安装导轨 — 随机架安装套件提供

  • 一对侧面安装支架和 16 个平头 M4 x 6mm 十字螺钉。如果未预安装，这些托架会连接到设备 — 随机架安装套件提供

要使用 JNP-4PST-RMK-1U-E 机架安装套件将设备安装在螺纹孔机架中的四个柱子上：

  1. 将 ESD 接地腕带缠绕并固定在裸露的手腕上，然后将腕带的另一端连接到设备上的 ESD 点。
  2. 组装安装导轨。

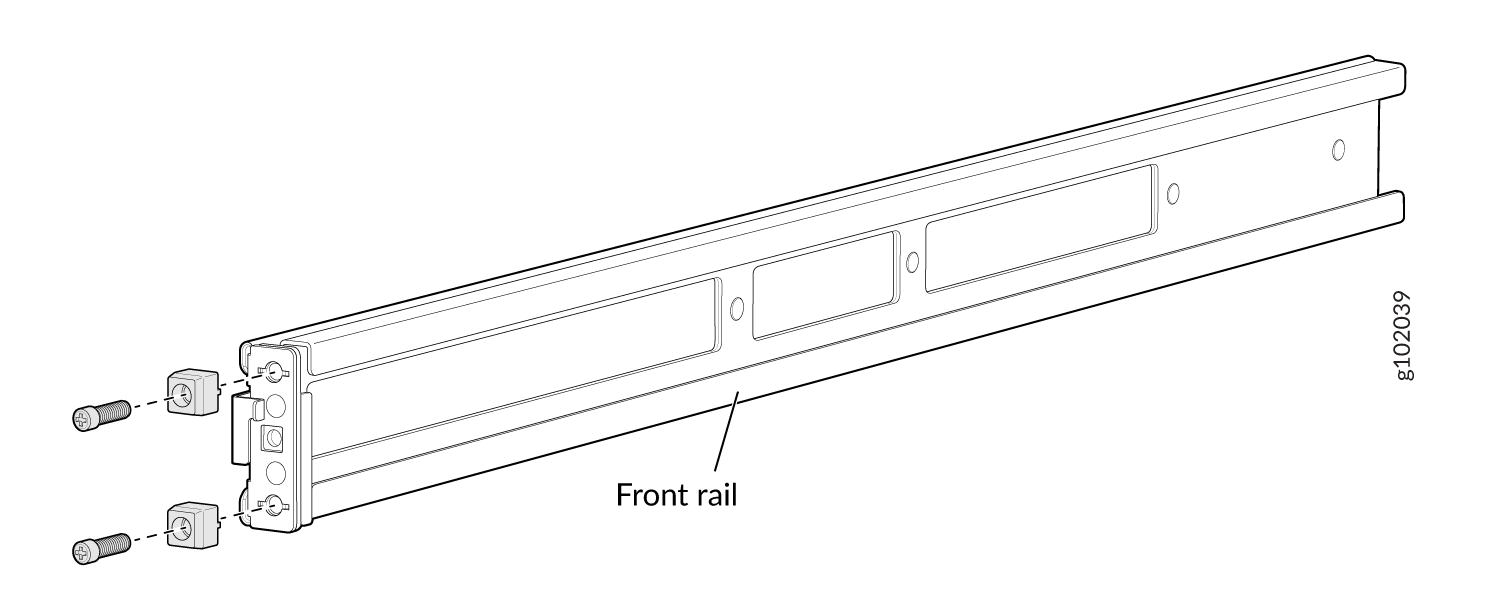

    1. 松开螺钉，从前安装导轨上取下导向块，并妥善保存以备后用。请参阅图 33。
      图 33：从前安装导轨上拆下导块 Remove Guide Blocks from Front Mounting Rail
    2. 松开螺钉和垫圈，从后浮动导轨上拆下导向块。保留导向块、螺钉和垫圈以备后用。参见图 34

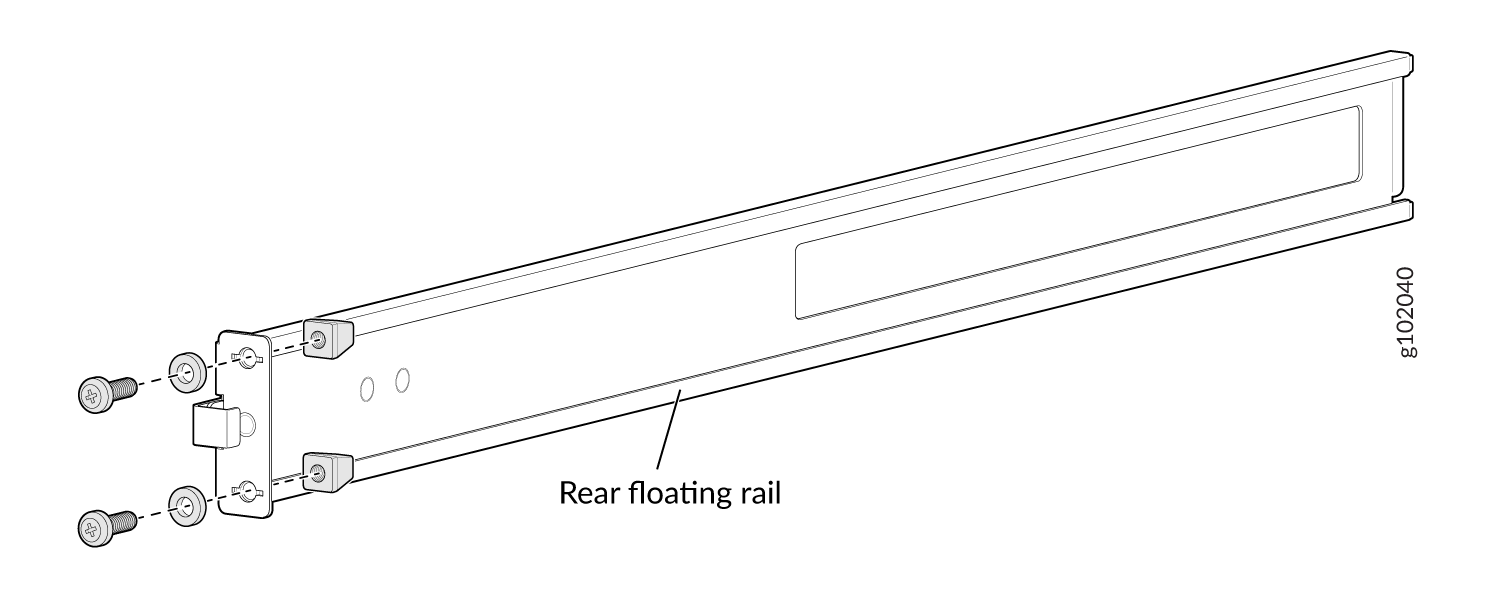

      图 34：从后浮动导轨上拆下导向块 Remove Guide Blocks from Rear Floating Rail
    3. 将 后浮动导轨滑入前安装导轨中。请参阅 图 35。
      图 35：将后浮动导轨滑入前安装导轨 Slide Rear Floating Rail into Front Mounting Rail
    4. 安装导轨组装完成。请参阅图 36。
      图 36：组装好的 Front and Rear Rails Assembled前后导轨
  3. 将安装导轨连接到螺纹孔架上。
    1. 将 后安装导轨的导向块与后柱孔对齐。将后安装导轨拉向机架前部，将导轨锁定到位。当闩锁锁定到相应的机架孔中时，您会听到咔嗒声。请参阅 图 37。

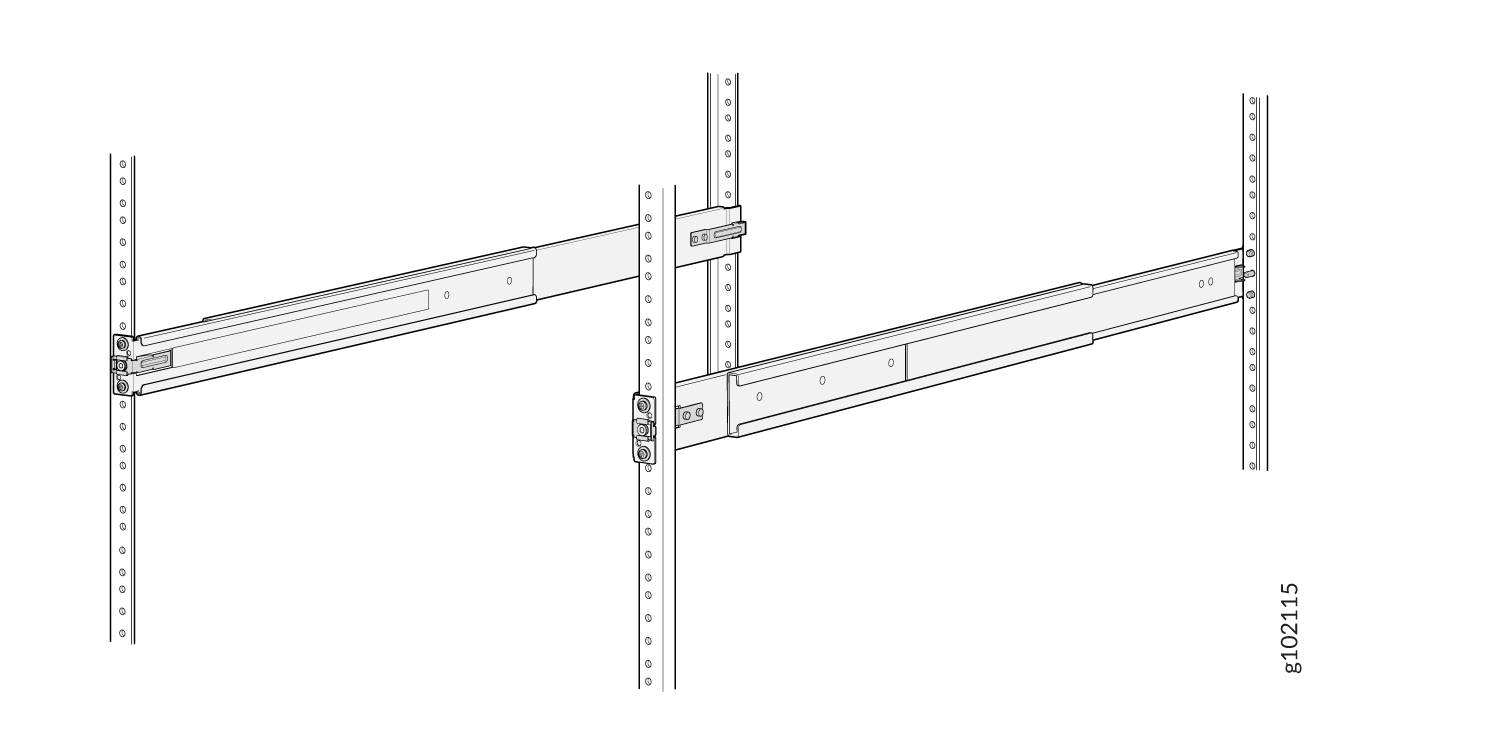

      图 37：安装后浮动导轨 Install the Rear Floating Rails
    2. 将前安装导轨上的闩锁移动到打开位置，滑动前安装导轨并将它们对齐到前机架柱上。 将锁闩推到锁定位置，并使用步骤 2.a 中卸下的螺钉和步骤 2.b 中卸下的垫圈，将前安装导轨固定到前机架柱上。请参阅图 38。

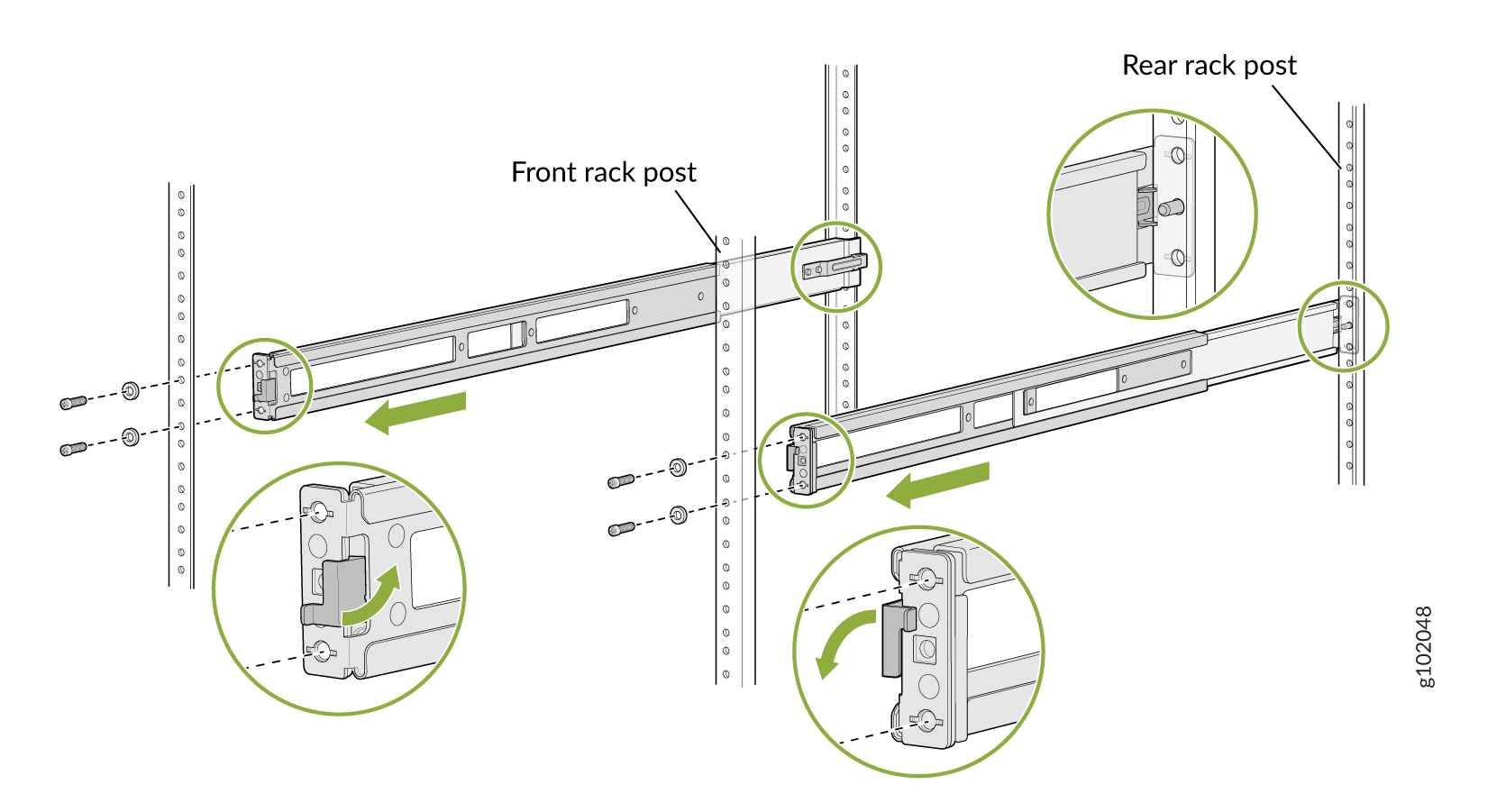

      图 38：安装前安装导轨 Install the Front Mounting Rails
    3. 使用适合您的机架螺纹尺寸的螺钉（未提供）将后浮动导轨固定到后机架柱上。请参阅图 39。

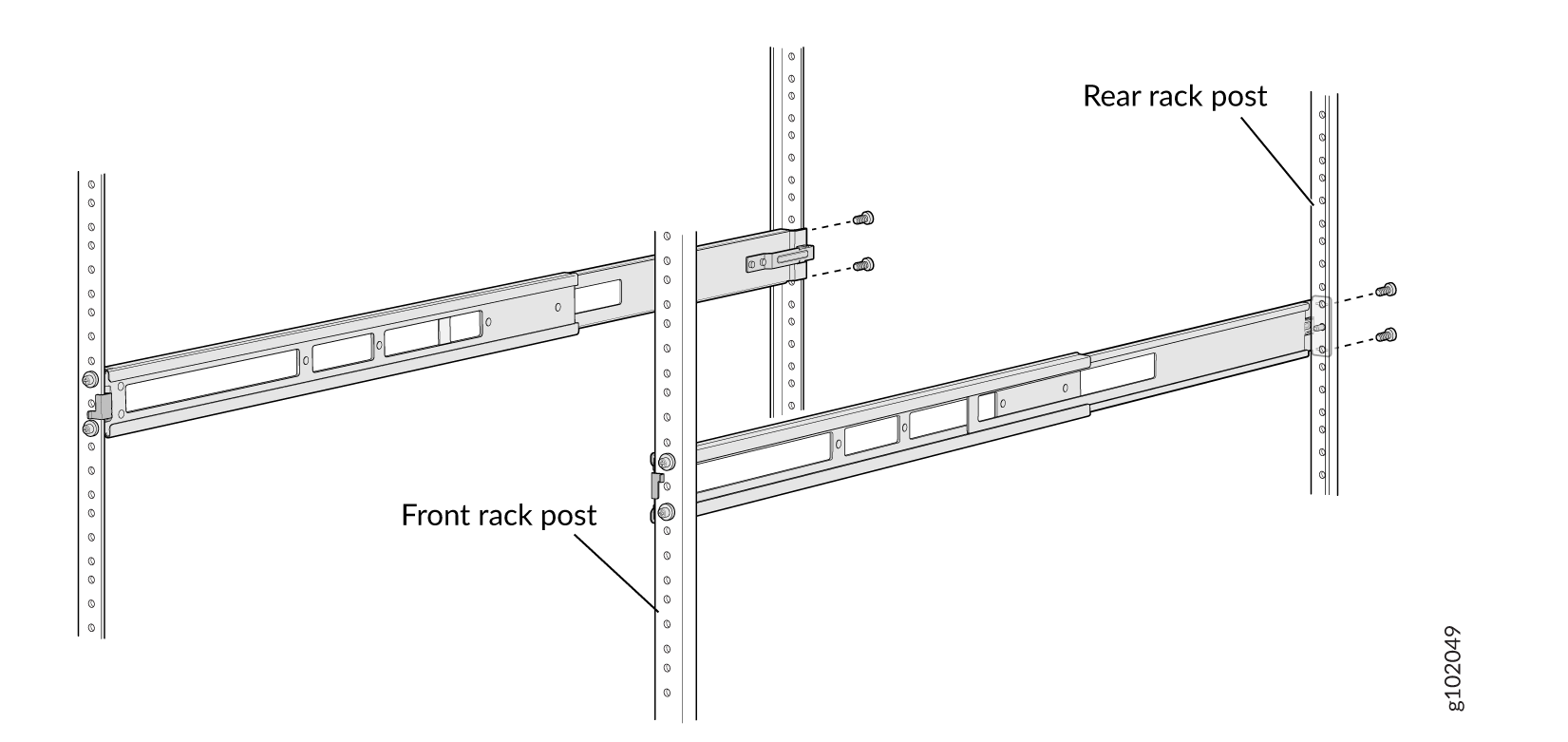

      图 39：固定后浮动导轨 Secure the Rear Floating Rails
    4. 目视确保前后闩锁锁定在安装导轨上。请参阅图 40。
      图 40：安装和固定 Mounting Rails Installed and Secured的安装导轨
  4. 如果未预安装，请将安装支架连接到设备上。如果您的设备已经预装了安装支架，请跳过此步骤并转到下一步。
    1. 将 安装支架上的孔与机箱侧面板上的螺丝孔对齐。
    2. 插入平头 M4 x 6mm 十字螺钉，将安装支架连接到机箱上的对齐孔中（参见图 41）。拧紧螺丝。
      图 41：将安装支架连接到设备 Attach the Mounting Brackets to the Device
  5. 将设备放置在组件上的 AIR OUT 标签靠近热通道的位置。
  6. 抓住设备的两侧，将其抬起，然后放置设备，使安装导轨滑入安装支架的通道中。请参阅图 42。
    图 42：将设备滑入机架 Slide the Device into the Rack
  7. 拧紧两个翼形螺钉以固定设备。请参阅图 43。
    图 43：拧紧翼形螺钉 Tighten Thumb Screws

使用 EX-4PST-RMK 机架安装套件，将 QFX5120-48T、QFX5120-48Y 或 QFX5120-48YM 交换机与机架或机柜的前柱齐平安装

注意：

QFX5120-48T、QFX5120-48Y 和 QFX5120-48YM 交换机上的保护接地端子与机架前柱齐平安装，只有当前柱和后柱之间的距离为 23 英寸时，才能通过左后支架上的插槽进入。（58.5 厘米）至 30.25 英寸（76.8 厘米）。

安装 QFX5120-48T、QFX5120-48Y 或 QFX5120-48YM 交换机之前：

确保您拥有以下可用的部件和工具：

  • 2 号十字 （+） 螺丝刀 - 未提供

  • 八颗螺钉用于将安装支架固定到机架上 - 未提供

  • 静电放电 （ESD） 接地带 - 未提供

  • 前安装支架组件，用于将交换机与机架 - 2 的前柱齐平安装（随四柱机架安装套件一起提供）

    （前安装支架组件由一个侧导轨组成，侧导轨上连接着一个 L 形支架。

  • 平头 4x6 毫米十字螺钉，用于将前安装支架连接到机箱 - 12（随附四柱机架安装套件）

  • 后安装支架 - 2（随四柱机架安装套件提供）

您可以将QFX5120开关安装在四柱 19 英寸的四柱上。机架或包含四柱 19 英寸的机柜中。机架，与前柱齐平，使用四柱机架安装套件。（本主题的其余部分使用机架来表示机架或机柜。）您可以使用嵌入式安装支架将 QFX5120-48T、QFX5120-48Y 和 QFX5120-48YM 交换机安装在四柱机架内的嵌入位置。您还可以使用单独订购的两柱机架安装套件将 QFX5120-48YM 交换机安装在两柱机架上。

本主题介绍将 QFX5120-48T、QFX5120-48Y 和 QFX5120-48YM 交换机与四柱机架的前柱齐平的安装步骤。如果要将交换机安装在四柱机架前柱的凹陷位置，请参阅 从机架或机柜的前柱将 QFX5120-48T、QFX5120-48Y 或 QFX5120-48YM 交换机安装在凹入位置。如果要在双柱机架上安装 QFX5120-48YM 交换机，请参阅 在双柱机架上安装 QFX5120-48YM 交换机。

注意：

必须有一人能够提起交换机，而另一人将交换机固定到机架上。
谨慎：

如果要在一个机架上安装多个设备，请将最重的设备安装在机架底部，然后按设备重量的递减顺序将其他设备从机架底部安装到顶部。

要将 QFX5120-48T、QFX5120-48Y 或 QFX5120-48YM 交换机与四柱机架的前柱齐平安装：

  1. 将开关放在平坦、稳定的表面上。
  2. 将 ESD 腕带的一端缠绕并固定在裸露的手腕上，然后将腕带的另一端连接到站点 ESD 点。
  3. 将前安装支架组件（随四柱机架安装套件一起提供）沿交换机的侧面板对齐，使支架前部与交换机机箱的前面板齐平。
  4. 将用于将前安装支架（随四柱机架安装套件提供）的平头 4x6-mm 十字螺钉插入机箱上的对齐孔中（请参阅图 44、图 45 和图 46）。拧紧螺丝。

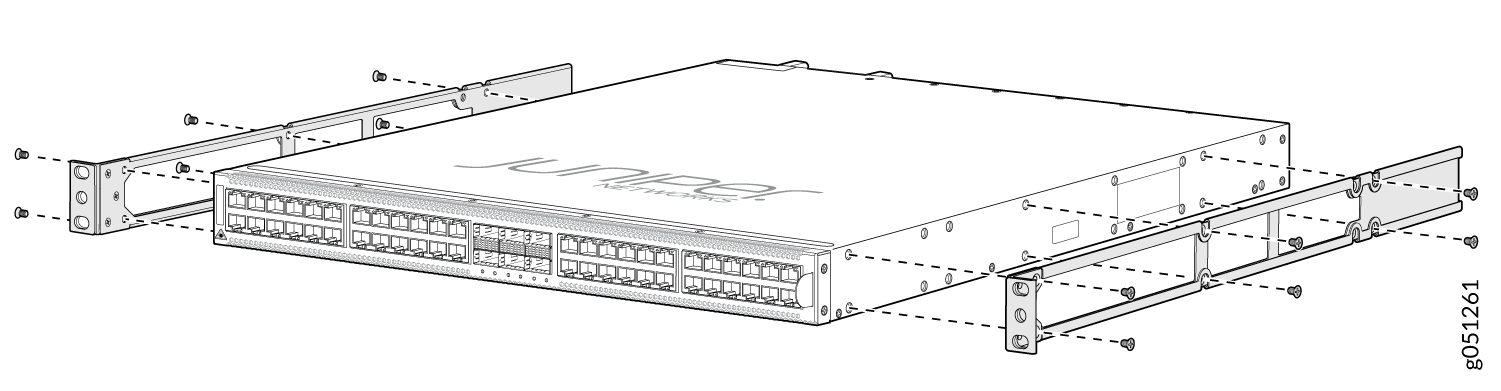

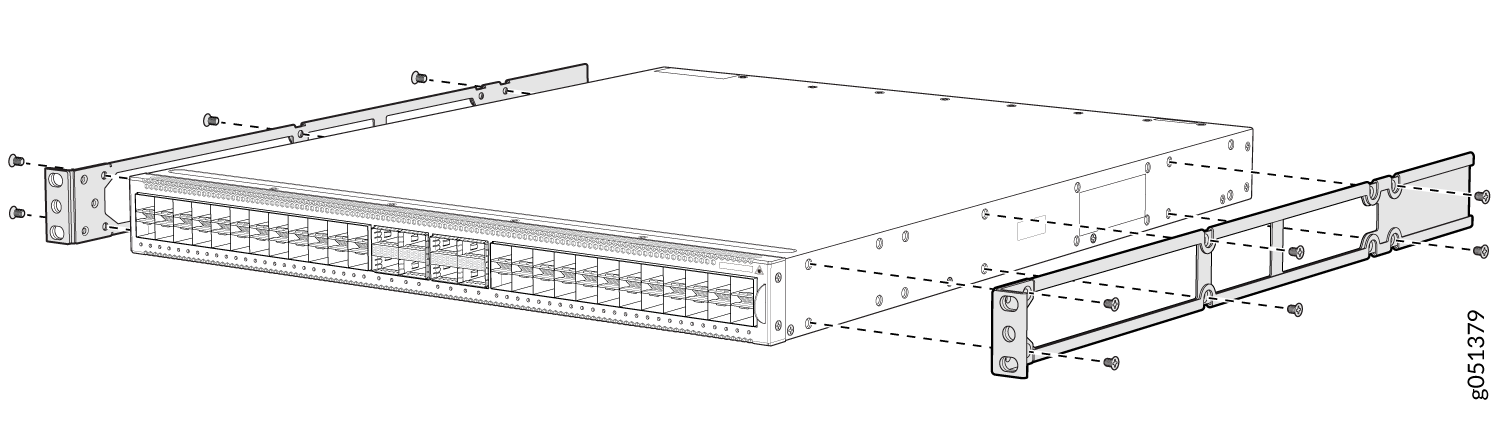

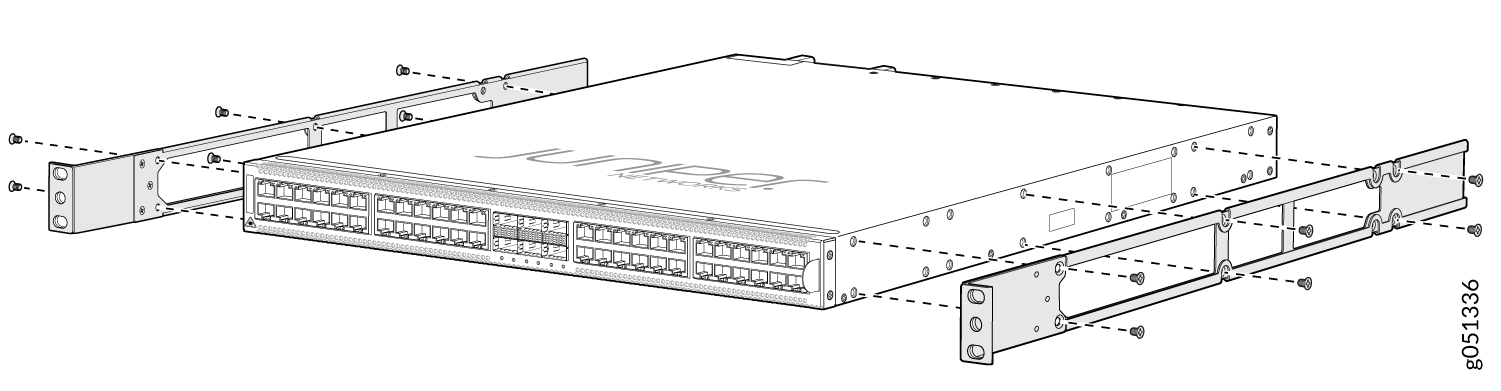

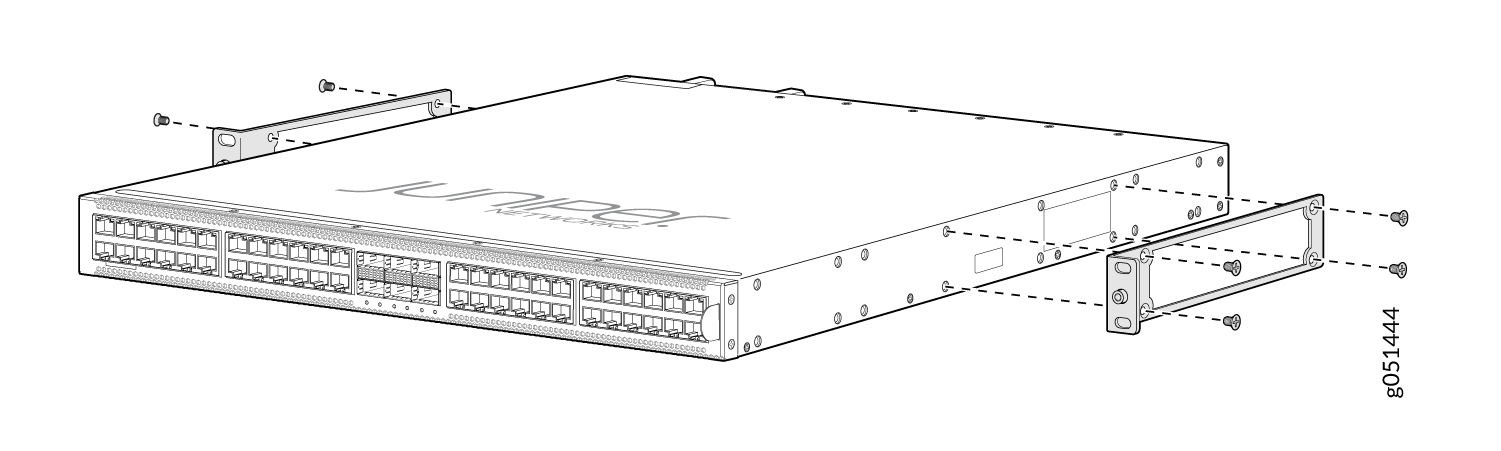

    图 44：将嵌入式安装支架连接到 QFX5120-48T 交换机机箱 Juniper Networks switch being installed in a server rack with rack-mounting brackets and screws.

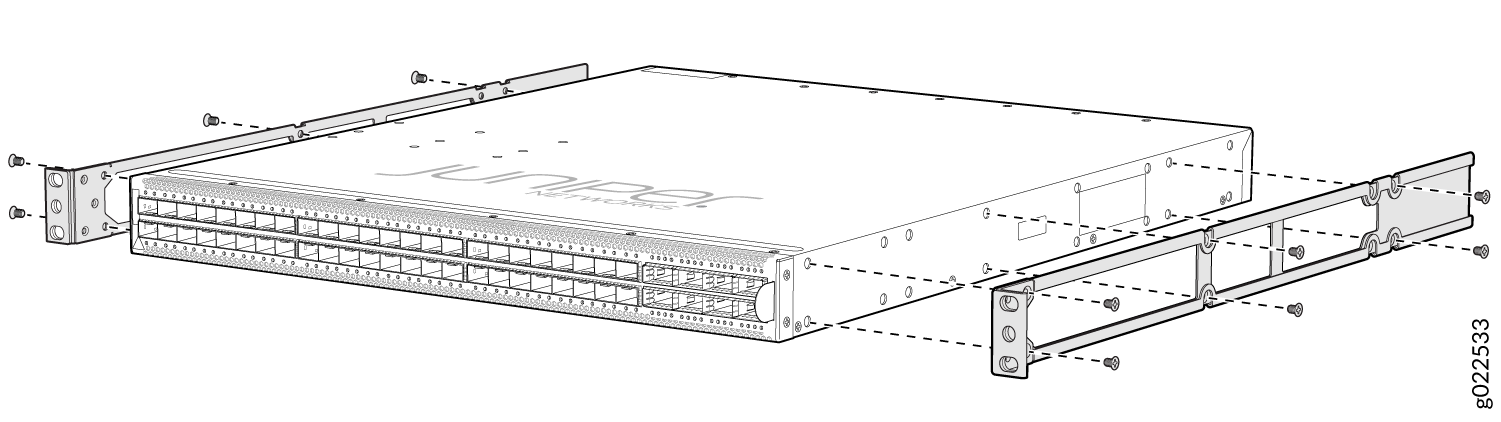

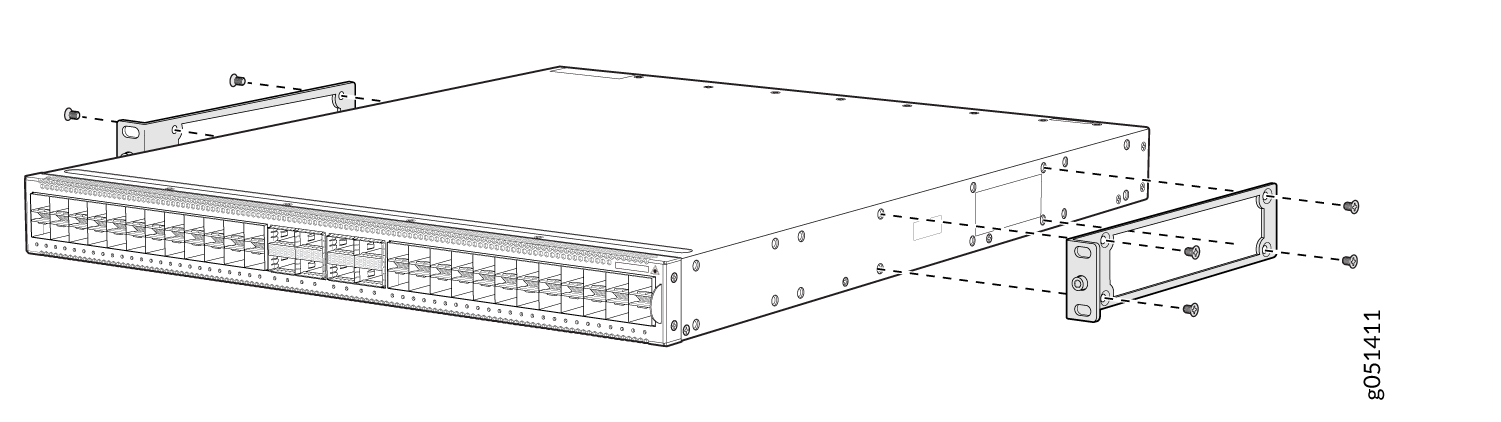

    图 45：将嵌入式安装支架连接到 QFX5120-48Y 交换机机箱 Attach the Flush Mounting Brackets to a QFX5120-48Y Switch Chassis
    图 46：将嵌入式安装支架连接到 QFX5120-48YM 交换机机箱 Rack-mounted network switch front panel with multiple ports and side brackets for server rack mounting. Dashed lines show screw attachment points.
  5. 确定要将交换机的哪一端放在机架前面。放置交换机，使风扇模块上的 AIR IN 标签朝向冷通道，或者风扇模块上的 AIR OUT 标签朝向热通道。
  6. 让一个人抓住交换机的两侧，提起交换机，并将其放置在机架中，将安装支架的孔与机架前柱上的螺纹孔对齐。将两个安装支架的底孔与每个机架导轨上的孔对齐，确保机箱水平。

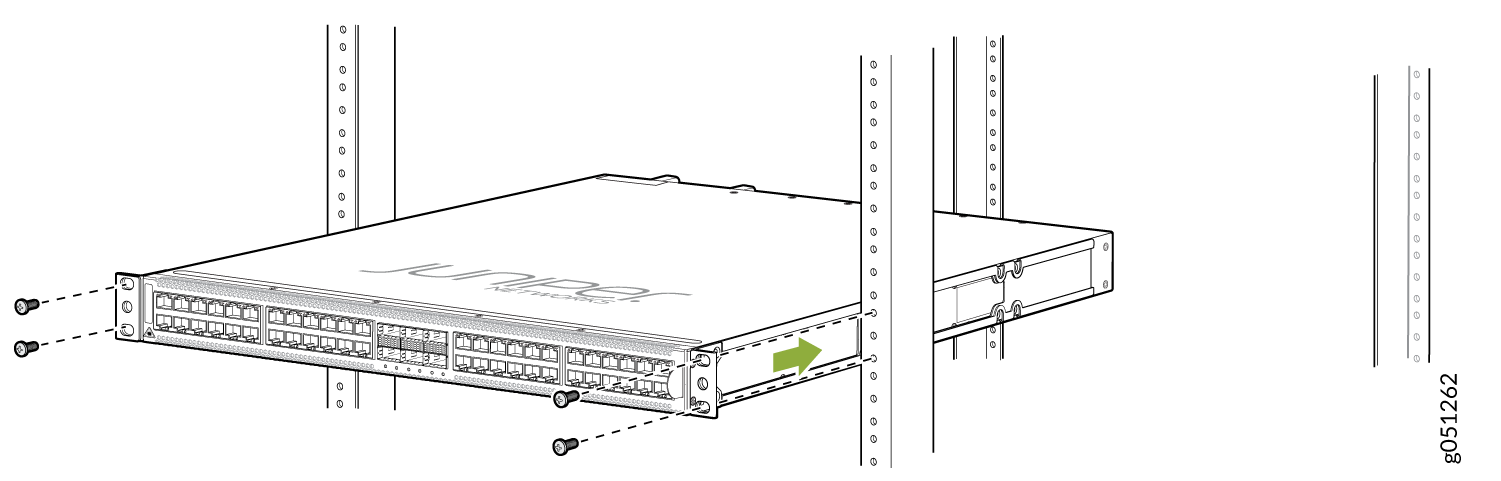

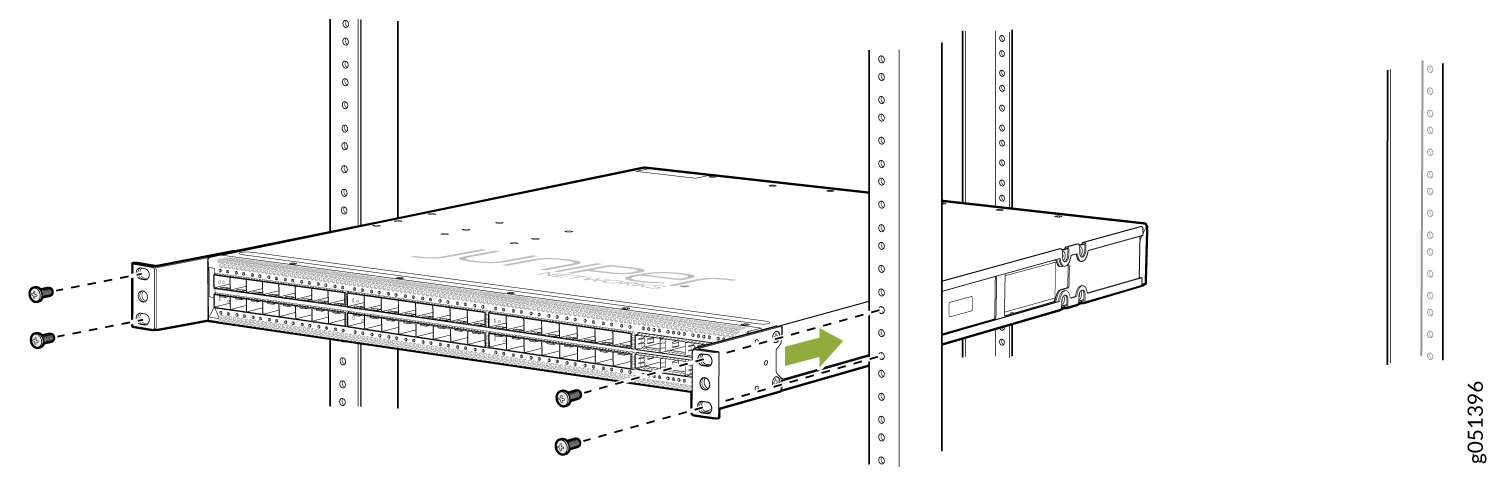

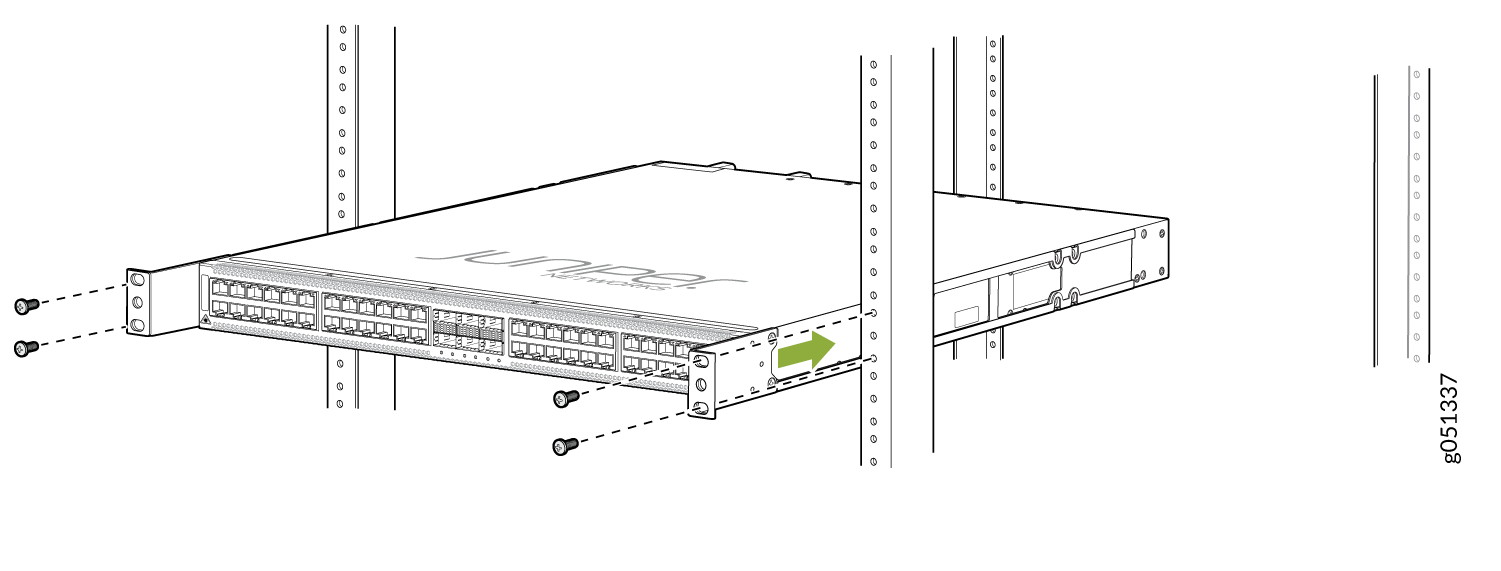

  7. 让第二个人使用适合您机架的螺钉将交换机的前部固定到机架上。拧紧螺钉（参见图 47、图 48 和图 49）。
    图 47：将 QFX5120-48T 交换机固定到机架 Juniper Networks switch installation in server rack with screws and arrows showing directions. Front panel ports visible.的前柱上
    图 48：将 QFX5120-48Y 交换机固定到机架 Secure the QFX5120-48Y Switch to the Front Posts of a Rack的前柱上
    图 49：将 QFX5120-48YM 交换机固定到机架 Rack-mounted network switch being secured with screws into server rack's vertical rails. Green arrow shows insertion direction.的前柱上
  8. 将后安装支架刀片滑入连接到交换机机箱的前安装支架的侧轨中（请参阅图 50、图 51 和图 52）。
  9. 确保机箱水平。将后安装支架的孔与机架后柱上的螺纹孔对齐。将两个安装托架上的底孔与每个机架导轨上的孔对齐。将两个后安装支架中的底孔与前安装支架中的底孔对齐。
  10. 使用适合机架的螺钉将后安装支架固定到机架的后柱上（请参阅图 50、图 51 和图 52）。
    图 50：使用后安装支架将 QFX5120-48T 交换机固定到机架的后柱上 Installing a Juniper Networks device into a rack with brackets and screws in a data center setup.

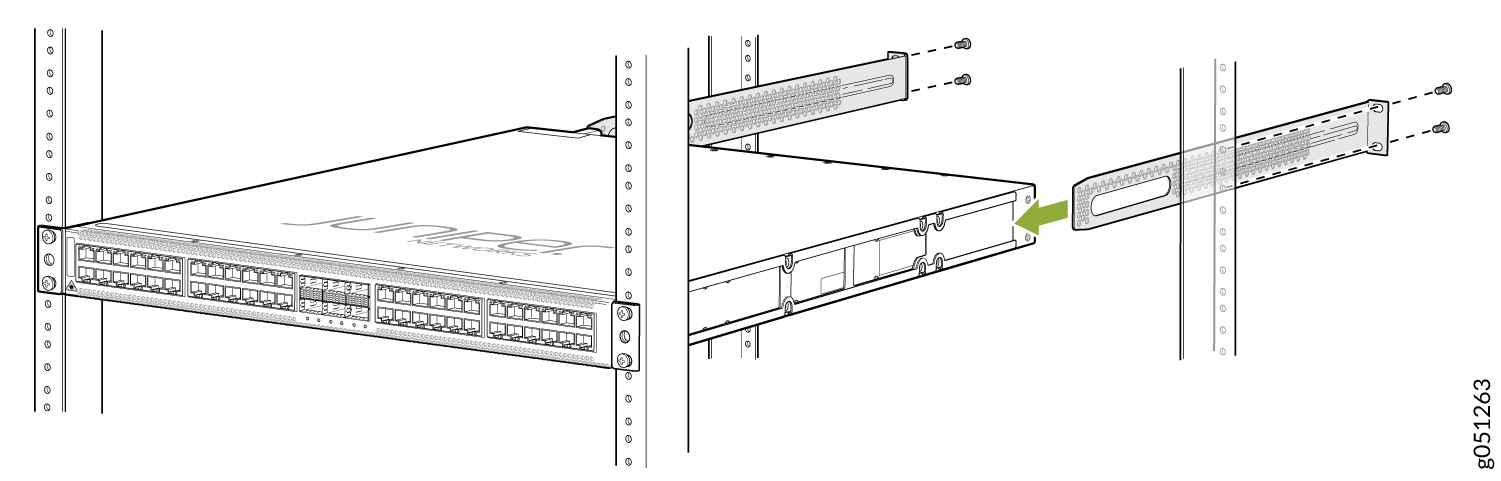

    图 51：使用后安装支架将 QFX5120-48Y 交换机固定到机架的后柱上 Secure the QFX5120-48Y Switch to the Rear Post of the Rack by Using the Rear Mounting Brackets
    图 52：使用后安装支架将 QFX5120-48YM 交换机固定到机架的后柱上 Installing a rack-mounted device into a server rack using rails and screws with an arrow indicating assembly direction.

    您的交换机现在安装在四柱机架上。

使用 EX-4PST-RMK 机架安装套件，将 QFX5120-48T、QFX5120-48Y 或 QFX5120-48YM 交换机从机架或机柜的前柱安装在凹陷位置

注意：

只有当前柱和后柱之间的距离为 25 英寸时，才能通过左后支架上的插槽进入安装在机架前柱凹陷位置的 QFX5120-48T、QFX5120-48Y 和 QFX5120-48YM 上的保护接地端子。（63.5 厘米）至 32.25 英寸（81.9 厘米）。

安装 QFX5120-48T、QFX5120-48Y 或 QFX5120-48YM 交换机之前：

确保您拥有以下可用的部件和工具：

  • 2 号十字 （+） 螺丝刀 - 未提供

  • 八颗螺钉用于将安装支架固定到机架上 - 未提供

  • 静电放电 （ESD） 接地带 - 未提供

  • 前安装支架组件，用于将交换机与机架 - 2 的前柱齐平安装（随四柱机架安装套件一起提供）

    （前安装支架组件由一个侧导轨组成，侧导轨上连接着一个 L 形支架。

  • 平头 4x6 毫米十字螺钉，用于将前安装支架连接到机箱 - 12（随附四柱机架安装套件）

  • 后安装支架 - 2（随四柱机架安装套件提供）

  • 嵌入式安装支架，用于将交换机安装在机架前柱的凹入位置 - 2（随附四柱机架安装套件）

  • 平头 4-40 十字螺钉，用于将嵌入式安装支架连接到侧轨—6（随附四柱机架安装套件）

您可以将QFX5120开关安装在四柱 19 英寸的四柱上。机架或包含四柱 19 英寸的机柜中。机架，与前柱齐平，使用四柱机架安装套件。（本主题的其余部分使用机架来表示机架或机柜。）您可以使用嵌入式安装支架将 QFX5120-48T、QFX5120-48Y 和 QFX5120-48YM 交换机安装在四柱机架内的嵌入位置。您还可以使用单独订购的两柱机架安装套件将 QFX5120-48YM 交换机安装在两柱机架上。

本主题介绍将 QFX5120-48T、QFX5120-48Y 和 QFX5120-48YM 交换机从四柱机架的前柱凹入位置安装的过程。如果要将交换机与四柱机架的前柱齐平安装，请参阅将 QFX5120-48T、QFX5120-48Y 或 QFX5120-48YM 交换机与机架或机柜的前柱齐平安装。如果要在双柱机架上安装 QFX5120-48YM 交换机，请参阅 在双柱机架上安装 QFX5120-48YM 交换机。

注意：

必须有一人能够提起交换机，而另一人将交换机固定到机架上。
谨慎：

如果要在一个机架上安装多个设备，请将最重的设备安装在机架底部，然后按设备重量的递减顺序将其他设备从机架底部安装到顶部。

要将 QFX5120-48T、QFX5120-48Y 或 QFX5120-48YM 交换机安装在四柱机架前柱的凹陷位置：

  1. 将开关放在平坦、稳定的表面上。
  2. 将 ESD 腕带的一端缠绕并固定在裸露的手腕上，然后将腕带的另一端连接到站点 ESD 点。
  3. 拧下 L 形支架并从四柱机架安装套件随附的前安装支架组件的侧轨上拆下（参见图 53）。

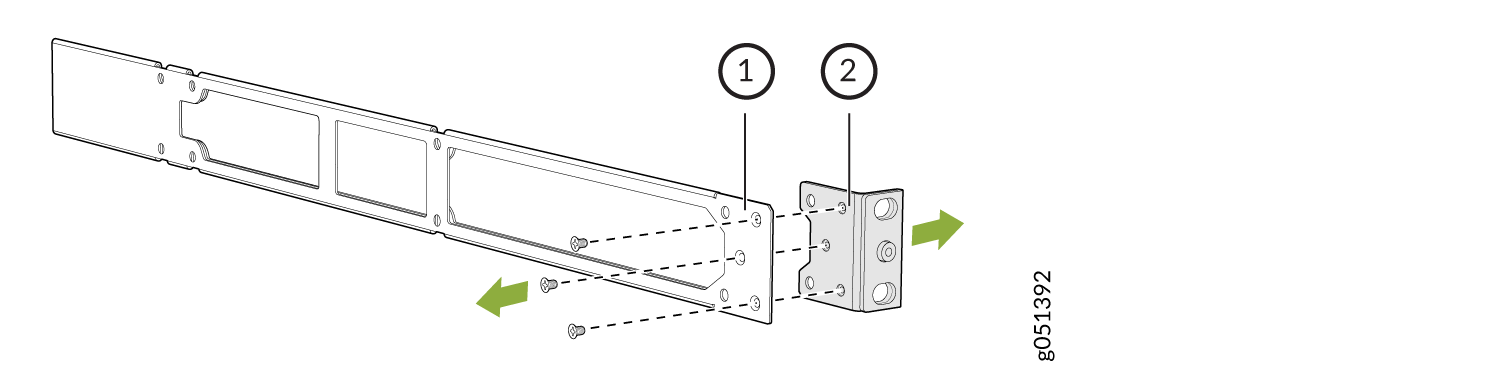

    图 53：从侧轨上拧下并拆下 L 形支架 Unscrew and Detach the L-Shaped Bracket from the Side Rail
    1
    —

    侧轨
    阿拉伯数字
    —

    L形支架
  4. 使用四柱机架安装套件随附的平头 4-40 十字螺钉，将四柱机架安装套件随附的嵌入式安装支架连接到侧轨上（参见图 54）。

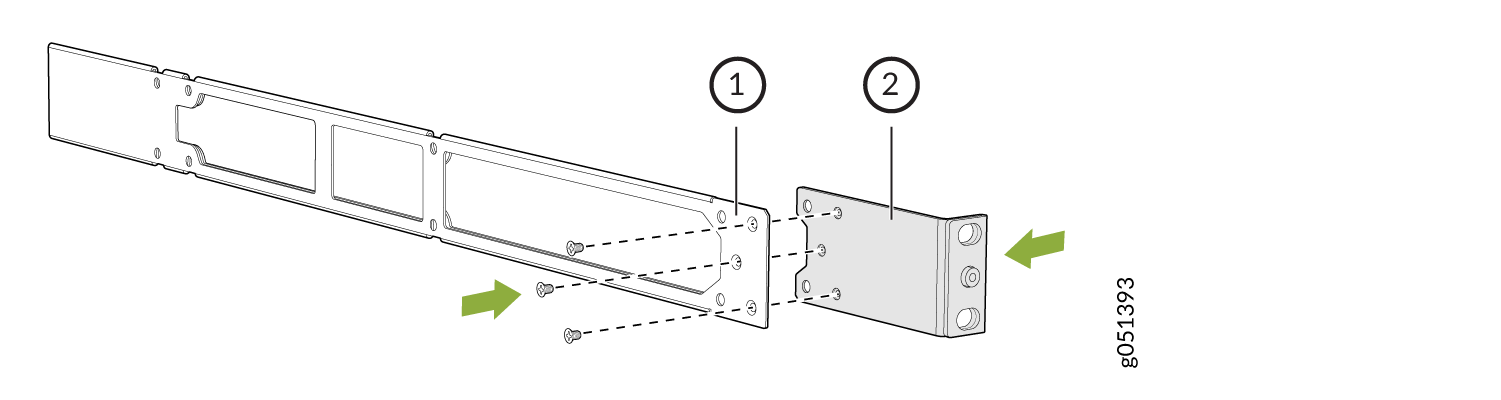

    图 54：将嵌入式安装支架连接到侧轨 Attach the Recessed Mounting Bracket to the Side Rail上
    1
    —

    侧轨
    阿拉伯数字
    —

    嵌入式安装支架
  5. 将嵌入式安装支架组件沿交换机的侧面板对齐。
  6. 将用于将凹槽安装支架组件（随四柱机架安装套件一起提供）的平头 4x6 毫米十字螺钉插入机箱上的对齐孔中（请参阅图 55、图 56 和图 57）。拧紧螺丝。
    图 55：将嵌入式安装支架组件连接到 QFX5120-48T 交换机机箱 Juniper Networks rack-mountable switch installation with mounting brackets, rails, and screws for server rack assembly.
    图 56：将嵌入式安装支架组件连接到 QFX5120-48Y 交换机机箱 Juniper Networks switch with rack-mounting brackets and rails attached, ready for server rack installation.
    图 57：将嵌入式安装支架组件连接到 QFX5120-48YM 交换机机箱 Rack-mounted network switch installation with front panel ports and side rails being attached to the rack using screws.
  7. 确定要将交换机的哪一端放在机架前面。放置交换机，使风扇模块上的 AIR IN 标签朝向冷通道，或者风扇模块上的 AIR OUT 标签朝向热通道。
  8. 让一个人抓住交换机的两侧，提起交换机，并将其放置在机架中，将安装支架的孔与机架前柱上的螺纹孔对齐。将两个安装支架的底孔与每个机架导轨上的孔对齐，确保机箱水平。
  9. 让第二个人使用适合您机架的螺钉将交换机的前部固定到机架上。拧紧螺钉（参见图 58、图 59 和图 60）。

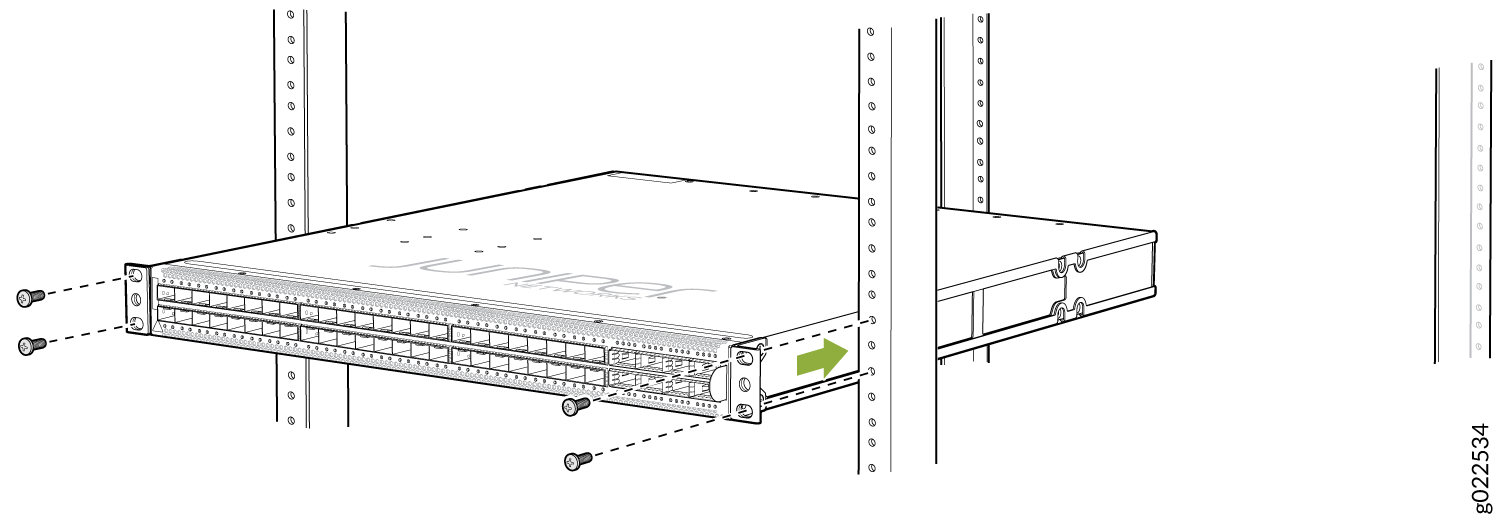

    图 58：将 QFX5120-48T 交换机固定到机架 Juniper Networks device being installed into a rack with rack ears and screws; green arrow indicates installation step.的前柱上
    图 59：将 QFX5120-48Y 交换机固定到机架 Juniper Networks hardware unit being installed in a 19-inch rack with green arrow indicating alignment direction.的前柱上
    图 60：将 QFX5120-48YM 交换机固定到机架 Installing a network switch into a server rack with screws and front panel ports for network connections.的前柱上
  10. 将 后安装支架刀片滑入连接到交换机机箱的凹槽安装支架组件的侧轨中（请参阅 图 61、 图 62 和 图 63）。
  11. 确保机箱水平。将后安装支架的孔与机架后柱上的螺纹孔对齐。将两个安装托架上的底孔与每个机架导轨上的孔对齐。将两个后安装支架中的底孔与前安装支架中的底孔对齐。
  12. 使用适合机架的螺钉将后安装支架固定到机架的后柱上（请参阅图 61、图 62 和图 63）。

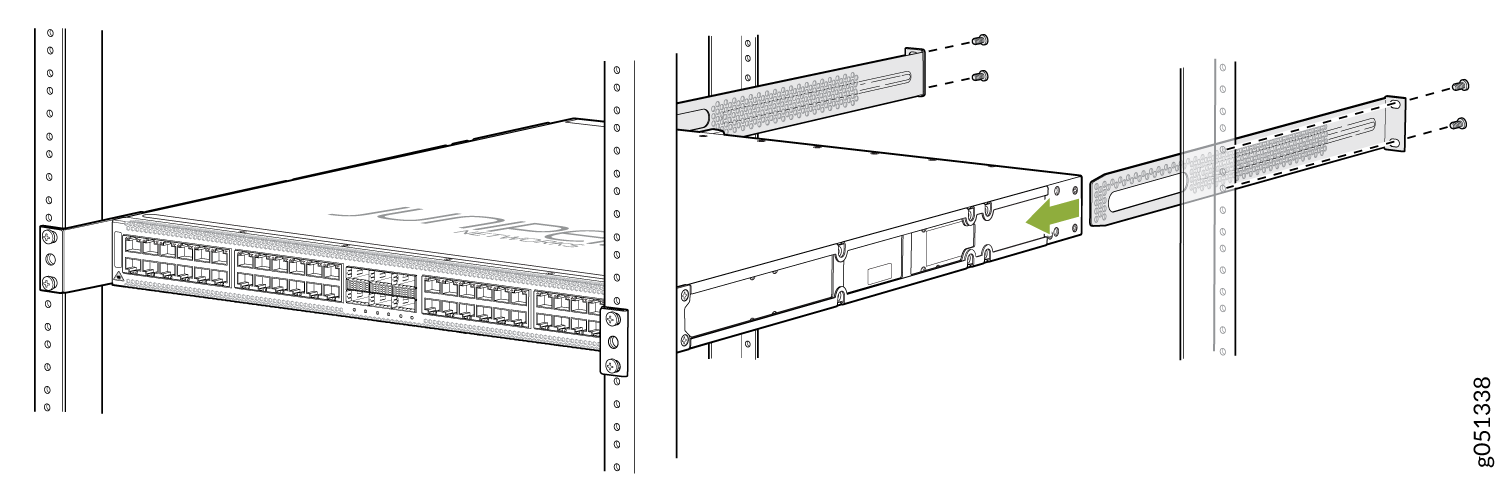

    图 61：使用后安装支架将 QFX5120-48T 交换机固定到机架的后柱上 Installing a Juniper Networks device into a server rack using brackets and screws with a green arrow showing insertion direction.
    图 62：使用后安装支架将 QFX5120-48Y 交换机固定到机架的后柱上 Juniper network device being installed in a rack with brackets and screws; green arrow indicates bracket alignment.
    图 63：使用后安装支架将 QFX5120-48YM 交换机固定到机架的后柱上 Installing a rack-mounted server with sliding rails into a server rack, guided by a green arrow.

    您的交换机现在安装在四柱机架上。

将 QFX5120-48Y 交换机安装在两柱机架上

在双柱机架上安装 QFX5120-48Y 交换机之前：

确保您拥有以下可用的部件和工具：

  • 2 号十字 （+） 螺丝刀 - 未提供

  • 八颗螺钉用于将安装支架固定到机架上 - 未提供

  • 静电放电 （ESD） 接地带 - 未提供

  • 双柱机架安装支架，用于将交换机安装在双柱机架上 - 2（随附双柱机架安装套件）

  • 平头 4x6 毫米十字螺钉，用于将两柱机架安装支架连接到机箱 - 8（随附双柱机架安装套件）

您可以将QFX5120开关安装在四柱 19 英寸的四柱上。机架或包含四柱 19 英寸的机柜中。机架，与前柱齐平，使用四柱机架安装套件。（本主题的其余部分使用机架来表示机架或机柜。）您可以使用嵌入式安装支架将 QFX5120-48Y 交换机安装在四柱机架内的嵌入位置。您还可以使用单独订购的两柱机架安装套件将 QFX5120-48Y 交换机安装在两柱机架上。

本主题介绍在两柱机架上安装 QFX5120-48Y 交换机的步骤。如果要将交换机与四柱机架的前柱齐平安装，请参阅将 QFX5120-48T、QFX5120-48Y 或 QFX5120-48YM 交换机与机架或机柜的前柱齐平安装。如果要将交换机安装在四柱机架前柱的凹陷位置，请参阅 从机架或机柜的前柱将 QFX5120-48T、QFX5120-48Y 或 QFX5120-48YM 交换机安装在凹入位置。

注意：

必须有一人能够提起交换机，而另一人将交换机固定到机架上。
谨慎：

如果要在一个机架上安装多个设备，请将最重的设备安装在机架底部，然后按设备重量的递减顺序将其他设备从机架底部安装到顶部。

要将 QFX5120-48Y 交换机安装在两柱机架上：

  1. 将开关放在平坦、稳定的表面上。
  2. 将 ESD 腕带的一端缠绕并固定在裸露的手腕上，然后将腕带的另一端连接到站点 ESD 点。
  3. 将两柱机架安装支架（随双柱机架安装套件一起提供）沿交换机的侧面板对齐。
  4. 将用于将两柱机架安装支架（随双柱机架安装套件提供）的平头 4x6 毫米十字螺钉插入机箱上的对齐孔中。拧紧螺丝。
    图 64：将两柱机架安装支架连接到 QFX5120-48Y 交换机机箱 Attach the Two-Post Rack Mounting Brackets to a QFX5120-48Y Switch Chassis
  5. 确定要将交换机的哪一端放在机架前面。放置交换机，使风扇模块上的 AIR IN 标签朝向冷通道，或者风扇模块上的 AIR OUT 标签朝向热通道。
  6. 让一个人抓住交换机的两侧，提起交换机，并将其放置在机架中，将安装支架的孔与机架柱子上的螺纹孔对齐。将两个安装支架的底孔与每个机架导轨上的孔对齐，确保机箱水平。
  7. 让第二个人使用适合您机架的螺钉将交换机固定到机架上。拧紧螺丝。
    图 65：将 QFX5120-48Y 交换机固定到两柱机架 Secure the QFX5120-48Y Switch to the Two-Post Rack上

    您的交换机现在安装在双柱机架上。

将 QFX5120-48T 交换机安装在双柱机架上

在双柱机架上安装 QFX5120-48T 交换机之前：

确保您拥有以下可用的部件和工具：

  • 2 号十字 （+） 螺丝刀 - 未提供

  • 八颗螺钉用于将安装支架固定到机架上 - 未提供

  • 静电放电 （ESD） 接地带 - 未提供

  • 双柱机架安装支架，用于将交换机安装在双柱机架上 - 2（随附双柱机架安装套件）

  • 平头 4x6 毫米十字螺钉，用于将两柱机架安装支架连接到机箱 - 8（随附双柱机架安装套件）

您可以将QFX5120开关安装在四柱 19 英寸的四柱上。机架或包含四柱 19 英寸的机柜中。机架，与前柱齐平，使用四柱机架安装套件。（本主题的其余部分使用机架来表示机架或机柜。）您可以使用嵌入式安装支架将 QFX5120-48T 交换机安装在四柱机架内的嵌入位置。您还可以使用单独订购的两柱机架安装套件将 QFX5120-48T 交换机安装在两柱机架上。

本主题介绍在双柱机架上安装 QFX5120-48T 交换机的过程。如果要将交换机与四柱机架的前柱齐平安装，请参阅将 QFX5120-48T、QFX5120-48Y 或 QFX5120-48YM 交换机与机架或机柜的前柱齐平安装。如果要将交换机安装在四柱机架前柱的凹陷位置，请参阅 从机架或机柜的前柱将 QFX5120-48T、QFX5120-48Y 或 QFX5120-48YM 交换机安装在凹入位置。

注意：

必须有一人能够提起交换机，而另一人将交换机固定到机架上。
谨慎：

如果要在一个机架上安装多个设备，请将最重的设备安装在机架底部，然后按设备重量的递减顺序将其他设备从机架底部安装到顶部。

要将 QFX5120-48T 交换机安装在两柱机架上：

  1. 将开关放在平坦、稳定的表面上。
  2. 将 ESD 腕带的一端缠绕并固定在裸露的手腕上，然后将腕带的另一端连接到站点 ESD 点。
  3. 将两柱机架安装支架（随双柱机架安装套件一起提供）沿交换机的侧面板对齐）。
  4. 将用于将两柱机架安装支架（随双柱机架安装套件提供）的平头 4x6 毫米十字螺钉插入机箱上的对齐孔中。拧紧螺丝。
    图 66：将两柱机架安装支架连接到 QFX5120-48T 交换机机箱Juniper Networks switch with rack-mount brackets attached for 19-inch rack installation, showing screws and bracket placement.
  5. 确定要将交换机的哪一端放在机架前面。放置交换机，使风扇模块上的 AIR IN 标签朝向冷通道，或者风扇模块上的 AIR OUT 标签朝向热通道。
  6. 让一个人抓住交换机的两侧，提起交换机，并将其放置在机架中，将安装支架的孔与机架柱子上的螺纹孔对齐。将两个安装支架的底孔与每个机架导轨上的孔对齐，确保机箱水平。
  7. 让第二个人使用适合您机架的螺钉将交换机固定到机架上。拧紧螺丝）。
    图 67：将 QFX5120-48T 交换机固定到两柱机架 Juniper Networks switch installation in rack with screws on left and green arrow indicating slide direction. Front panel with multiple ports.上

    您的交换机现在安装在双柱机架上。

将 QFX5120-48YM 交换机安装在两柱机架上

在双柱机架上安装 QFX5120-48YM 交换机之前：

确保您拥有以下可用的部件和工具：

  • 2 号十字 （+） 螺丝刀 - 未提供

  • 八颗螺钉用于将安装支架固定到机架上 - 未提供

  • 静电放电 （ESD） 接地带 - 未提供

  • 双柱机架安装支架，用于将交换机安装在双柱机架上 - 2（随附双柱机架安装套件）

  • 平头 4x6 毫米十字螺钉，用于将两柱机架安装支架连接到机箱 - 8（随附双柱机架安装套件）

您可以将QFX5120开关安装在四柱 19 英寸的四柱上。机架或包含四柱 19 英寸的机柜中。机架，与前柱齐平，使用四柱机架安装套件。（本主题的其余部分使用机架来表示机架或机柜。）您可以使用嵌入式安装支架将 QFX5120-48YM 交换机安装在四柱机架内的嵌入位置。您还可以使用单独订购的两柱机架安装套件将 QFX5120-48YM 交换机安装在两柱机架上。

本主题介绍在双柱机架上安装 QFX5120-48YM 交换机的过程。如果要将交换机与四柱机架的前柱齐平安装，请参阅将 QFX5120-48T、QFX5120-48Y 或 QFX5120-48YM 交换机与机架或机柜的前柱齐平安装。如果要将交换机安装在四柱机架前柱的凹陷位置，请参阅 从机架或机柜的前柱将 QFX5120-48T、QFX5120-48Y 或 QFX5120-48YM 交换机安装在凹入位置。

注意：

必须有一人能够提起交换机，而另一人将交换机固定到机架上。
谨慎：

如果要在一个机架上安装多个设备，请将最重的设备安装在机架底部，然后按设备重量的递减顺序将其他设备从机架底部安装到顶部。

要将 QFX5120-48YM 交换机安装在两柱机架上：

  1. 将开关放在平坦、稳定的表面上。
  2. 将 ESD 腕带的一端缠绕并固定在裸露的手腕上，然后将腕带的另一端连接到站点 ESD 点。
  3. 将两柱机架安装支架（随双柱机架安装套件一起提供）沿交换机的侧面板对齐。
  4. 将用于将两柱机架安装支架（随双柱机架安装套件提供）的平头 4x6 毫米十字螺钉插入机箱上的对齐孔中）。拧紧螺丝。
    图 68：将两柱机架安装支架连接到 QFX5120-48YM 交换机机箱 Rack-mounted network switch with brackets being attached for securing into a 19-inch equipment rack.
  5. 确定要将交换机的哪一端放在机架前面。放置交换机，使风扇模块上的 AIR IN 标签朝向冷通道，或者风扇模块上的 AIR OUT 标签朝向热通道。
  6. 让一个人抓住交换机的两侧，提起交换机，并将其放置在机架中，将安装支架的孔与机架柱子上的螺纹孔对齐。将两个安装支架的底孔与每个机架导轨上的孔对齐，确保机箱水平。
  7. 让第二个人使用适合您机架的螺钉将交换机固定到机架上。拧紧螺丝。
    图 69：将 QFX5120-48YM 交换机固定到两柱机架 Network switch being installed into a rack with screws; green arrow indicates sliding direction.上

    您的交换机现在安装在双柱机架上。
