维护 QFX10000 固态驱动器

卸下 QFX10000 中的可选 SATA 固态驱动器

QFX100000 允许可选安装 50 GB 或 100 GB 串行先进技术附件 （SATA） 固态驱动器 （SSD），作为辅助启动驱动器或日志存储。SATA SSD 是现场置换单元 （FRU）。

从交换机中卸下 SATA SSD 之前：

  • 排干信息流队列以防止信息流丢失。

  • 确保您了解如何防止 ESD 损坏。请参阅 防止静电放电损坏。

确保您已准备好以下用于从 QFX10000 中卸下 SATA SSD 的部件和工具：

  • 静电放电 （ESD） 接地腕带

  • 十 字 （+） 螺丝起子，1 号

  • 防静电袋或抗静电垫

要在 QFX10000 中卸下任一大小的 SATA SSD：

  1. 将 ESD 接地腕带绑到裸露的手腕上，然后将腕带连接到机箱上的 ESD 点。交换机机箱右侧的 status LED 面板上方有一个 ESD 点（请参阅 图 1 和 图 2）。
    图 1：QFX10008 机箱前 ESD Point on QFX10008 Chassis Front部的 ESD 点
    图 2：QFX10016 机箱前 ESD Point on QFX10016 Chassis Front部的 ESD 点
      1
    —
    ESD 点

  2. 使用 1 号 十 字 （+） 螺丝起子，拧松控制面板上的 SATA SSD 的两颗外加螺丝。
  3. 用外加螺丝抓住 SATA SSD 的面板，然后将驱动器滑出控制面板（请参阅 图 3）。

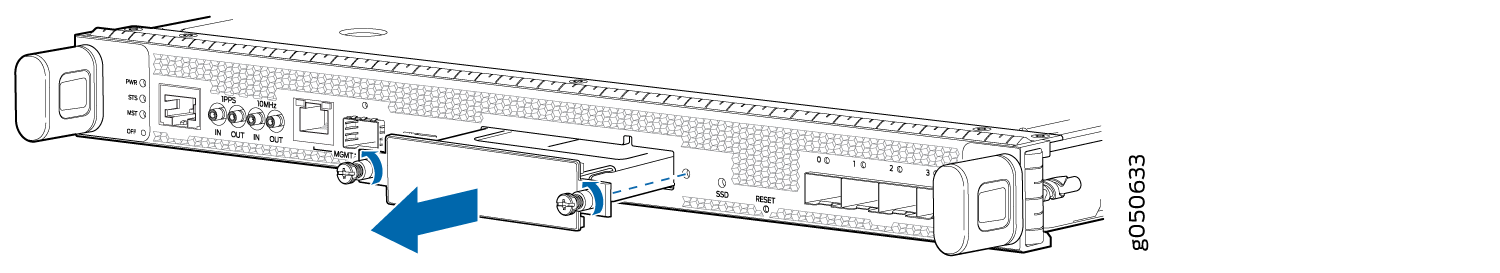

    图 3：卸下 SATA SSD Removing the SATA SSD
  4. 将 SATA SSD 放入防静电袋或抗静电垫上。
  5. 使用新的 SATA SSD 或插槽盖更换驱动器。
    谨慎：

    必须有驱动器或隔声罩，以防止灰尘污染。
  6. 拧紧覆盖面板的外加螺丝或更换 SATA SSD。

在 QFX10000 中安装可选 SATA 固态驱动器

QFX100000 允许可选安装 50 GB 或 100 GB 串行先进技术附件 （SATA） 固态驱动器 （SSD），作为辅助启动驱动器或日志存储。SATA SSD 是现场置换单元 （FRU）。

在交换机中安装 SATA SSD 之前，请确保您了解如何防止 ESD 损坏。请参阅 防止静电放电损坏。

确保您已准备好以下用于在 QFX10000 中安装 SATA SSD 的部件和工具：

  • 静电放电 （ESD） 接地腕带

  • 十 字 （+） 螺丝起子，1 号

要在 QFX10000 中安装任一大小的 SATA SSD：

  1. 将 ESD 接地腕带绑到裸露的手腕上，然后将腕带连接到机箱前部的 ESD 点。右侧的 status LED 面板上方有一个 ESD 点（请参阅 图 4 和 图 5）。
    图 4：QFX10008 机箱前 ESD Point on QFX10008 Chassis Front部的 ESD 点
    图 5：QFX10016 机箱前 ESD Point on QFX10016 Chassis Front部的 ESD 点
      1
    —
    ESD 点

  2. 使用 1 号 十 字 （+） 螺丝起子，松开两颗外加螺丝以卸下 RCB 上的盖板（请参阅 图 6）。

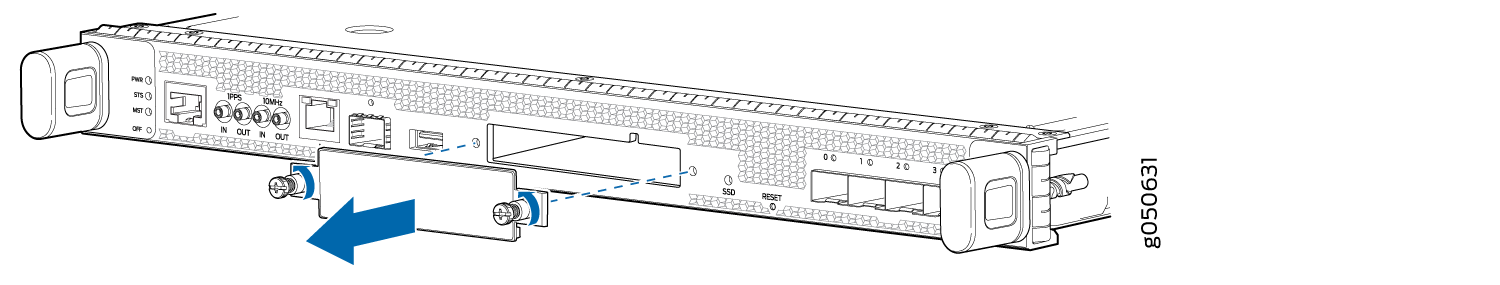

    图 6：卸下 SATA SSD 盖 Removing the SATA SSD Cover
  3. 从防静电袋中取出 SATA SSD，注意不要碰到连接器。
  4. 将 SATA SSD 滑入开式插槽中，直至引脚接合，面板与控制板前面板保持齐平（请参阅 图 7）。
    图 7：将 SATA SSD 安装到插槽 Installing the SATA SSD into the Slot中
  5. 使用 1 号 十 字 （+） 螺丝起子，拧紧面板上的两颗外加螺丝，直至手紧。
