维护 QFX10000 电源系统

QFX10008 和 QFX10016 路由器同时支持交流和直流电源。此外，QFX10000 路由器支持高压交流电 （HVAC） 或高压直流电 （HVDC） 电源。要安装和卸下 QFX10008 路由器或 QFX10016 路由器中的电源，请参阅以下部分。

如何卸下 QFX10000-PWR-AC 电源

从机箱卸下电源之前：

确保您有以下部件和工具可用于从 QFX10000 交换机卸下 QFX10000-PWR-AC 电源：

  • 静电放电 （ESD） 地带

  • 菲利普斯 （+） 起子，编号 1

  • 更换电源或电源插槽盖

QFX10008 和 QFX10016 交换机机箱中的 QFX10000-PWR-AC 电源是可热可拆卸且可热插的现场可更换单元 （FRU）。卸下机箱背面的所有电源。

谨慎：

卸下电源之前，请确保您的电源足以为机箱中剩余的交换机供电。请参阅 QFX10000 组件的电源要求。
谨慎：

交换机运行期间，请勿将电源插槽长时间空置。立即更换电源，或在空插槽上安装盖。

要从 QFX10000 交换机卸下 QFX10000-PWR-AC 电源：

  1. 将静电放电 （ESD） 地表带固定在裸露的手腕上，并将表带连接到机箱上的 ESD 点。QFX10008 后面板的 PSU 5 下方有一个 ESD 点（参见 图 1），QFX10016 上的 PSU_9 下方（参见 图 2）。

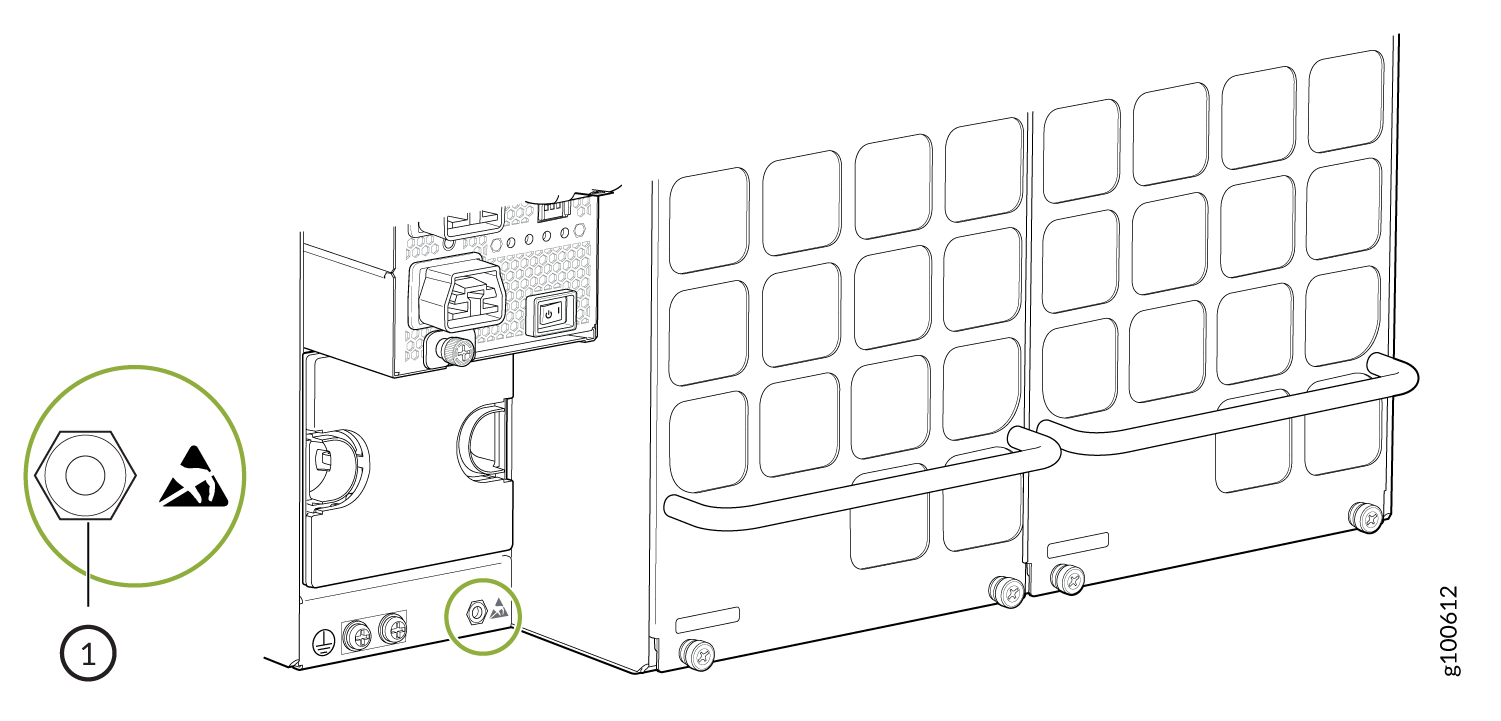

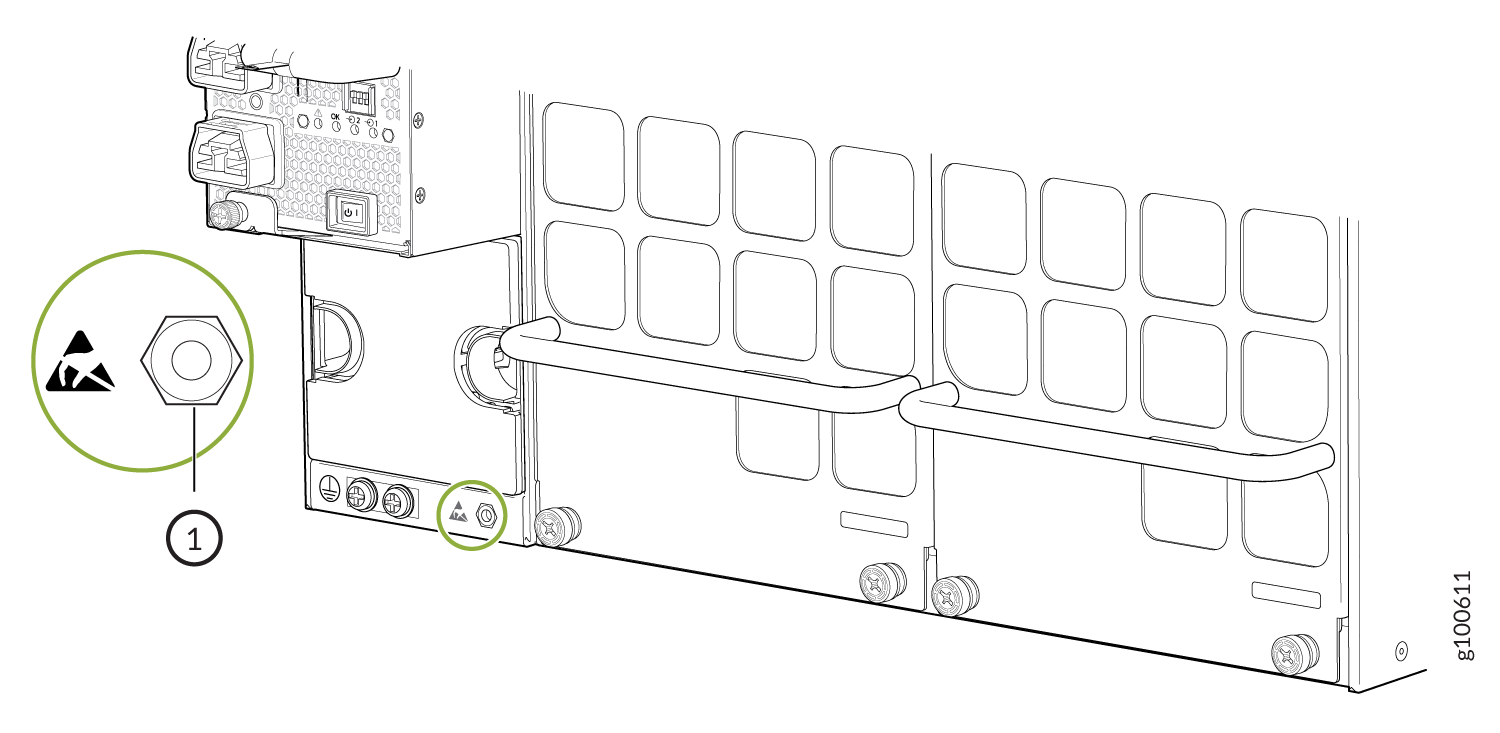

    图 1：QFX10008 机箱后部 ESD Point on QFX10008 Chassis Rear的 ESD 点
    1
    —
    ESD 点

    图 2：QFX10016 机箱后部 ESD Point on QFX10016 Chassis Rear上的 ESD 点
    1
    —
    ESD 点

  2. 将电源上设备入口旁边的 启用 交换机翻转至备用位置。
  3. 通过执行以下两项任务之一，断开交换机的电源连接：

    • 如果交流电源插座有电源开关，请将其设置为 OFF 位置。

    • 如果交流电源插座没有电源开关，请从电源插座上轻轻地拔出连接到电源插座的电源线的插头端。

  4. 从交流电源面板上的交流设备入口拔下电源线。
  5. 逆时针旋转电源线接线器调整螺母，直至看到电源线。从调整螺母中的插槽中拉出电源线。
  6. 用手指或用菲利普斯 （+） 螺丝刀（编号 1）逆时针拧下固定螺丝。参见图 3 和图 4。
  7. 将固定的螺丝从电源的面板上旋转，以松开锁销。
  8. 注意不要触摸电源输出连接、插针、引线或停电连接，将一只手放在电源下以支持它。另一手抓住电源手柄，将电源完全从机箱中拉出。
    谨慎：

    不要冲击输出连接。如果连接碰到坚实的物体，可能会损坏电源。
  9. 如果不更换电源，请将盖安装到插槽上，将拇指和食指插入指孔，从插槽中挤压并拉出盖子。

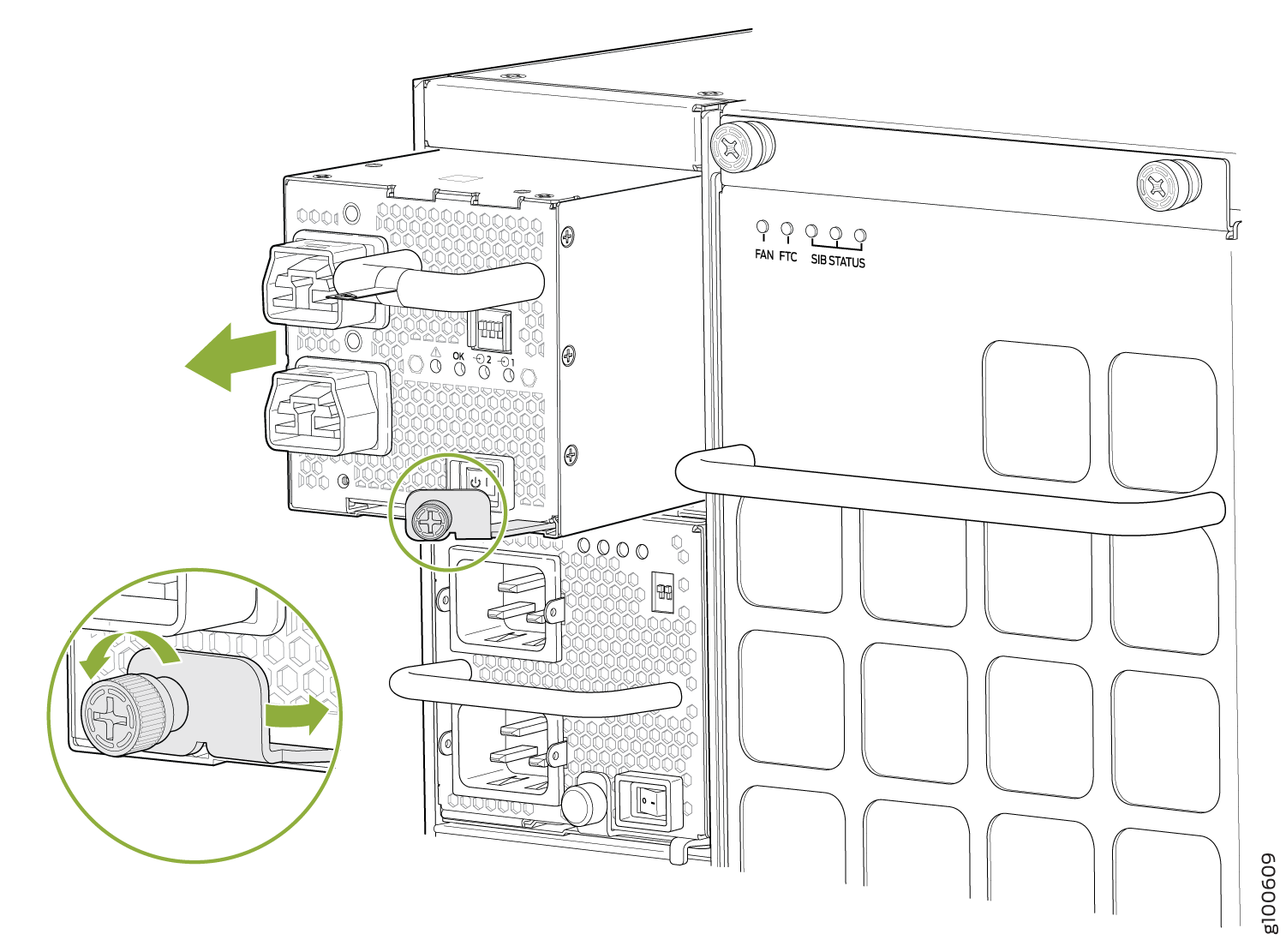

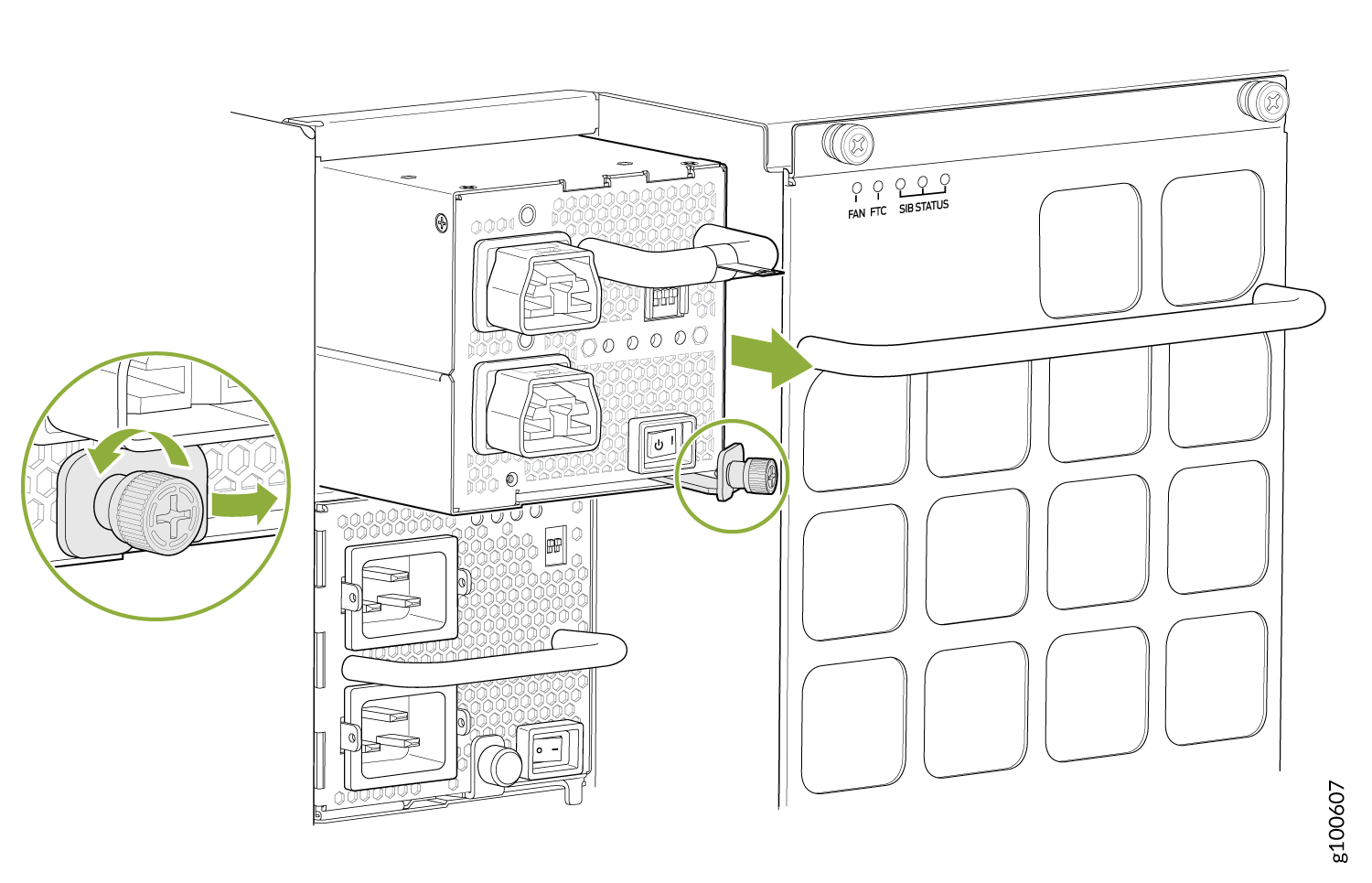

图 3：从 QFX10008 卸下 QFX10000-PWR-AC 电源 Removing a QFX10000-PWR-AC Power Supply from a QFX10008
图 4：从 QFX10016 卸下 QFX10000-PWR-AC 电源 Removing a QFX10000-PWR-AC Power Supply from a QFX10016

如何安装 QFX10000-PWR-AC 电源

在交换机中安装 QFX10000-PWR-AC 电源之前：

  • 确保您了解如何防止 ESD 损坏。请参阅 防止静电放电损坏。

  • 如果交流电源插座有电源开关，请将其设置为关闭 （O） 位置。

确保您使用以下部件和工具可用于安装 QFX10000-PWR-AC 电源：

  • 静电放电 （ESD） 地带

  • 菲利普斯 （+） 起子，编号 1

  • 适合您地理位置的电源线。请参阅 QFX10000 电源电缆规格。

  • 电源线固定器夹

QFX10000-PWR-AC 电源是一款可热插拔现场可更换单元 （FRU）。您可以在 QFX10008 中安装多达 6 个 QFX10000-PWR-AC 电源，在 QFX10016 交换机机箱中安装多达 10 个。所有电源都安装在机箱背面的左侧插槽中。

谨慎：

请勿在同一机箱中混用交流和直流电源。

要 QFX10008 或 QFX10016 中安装 QFX10000-PWR-AC 电源：

  1. 将静电放电 （ESD） 地表带固定在裸露的手腕上，并将表带连接到机箱上的 ESD 点。QFX10008 后面板上的 PSU 5 下方或 QFX10016 上的 PSU_9 下方有一个 ESD 点（参见图 6）。
    图 5：QFX10008 机箱后部 ESD Point on QFX10008 Chassis Rear上的 ESD 点
    1
    —
    ESD 点

    图 6：QFX10016 机箱后部 ESD Point on QFX10016 Chassis Rear的 ESD 点
    1
    —
    ESD 点

  2. 如果电源插槽有盖板，请将拇指和食指插入指孔，挤压并拉出盖板。保存封面面板，以待后使用。有关 QFX10008 上的移除情况，请参阅 图 7 ;对于 QFX10016， 请参阅图 8 。

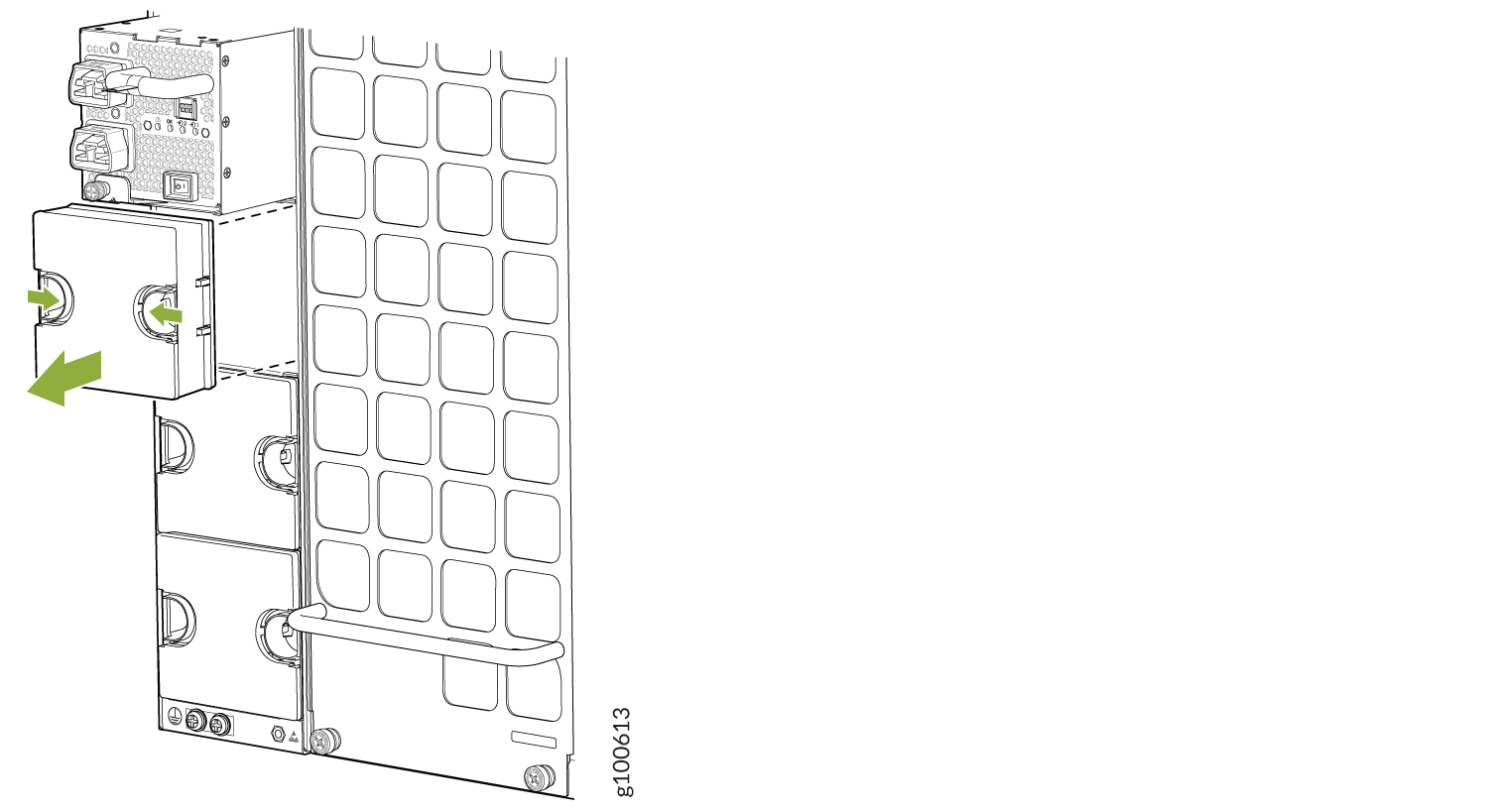

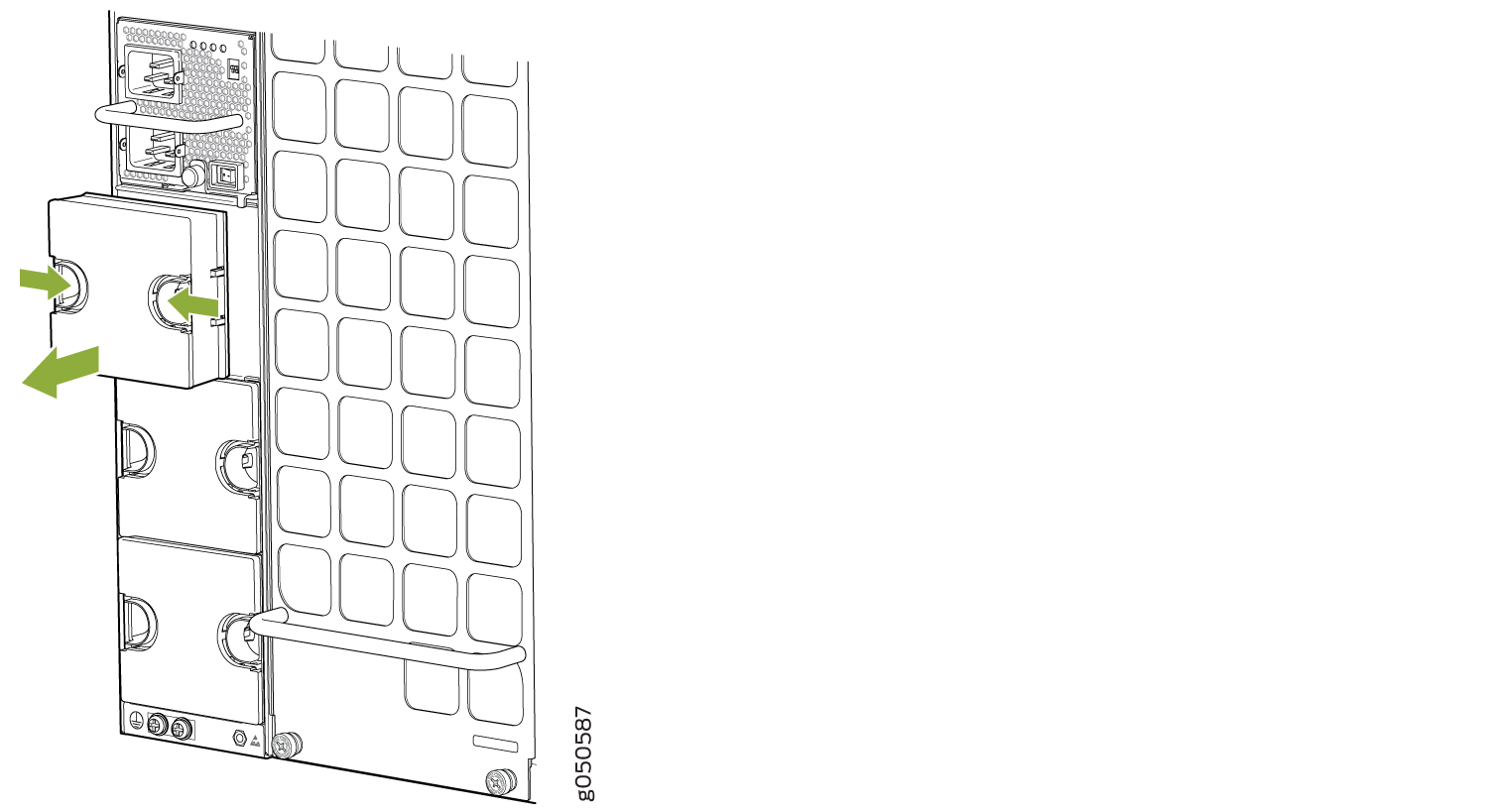

    图 7：卸下 QFX10008 Removing the PSU Cover Panel on a QFX10008 上的 PSU 盖板

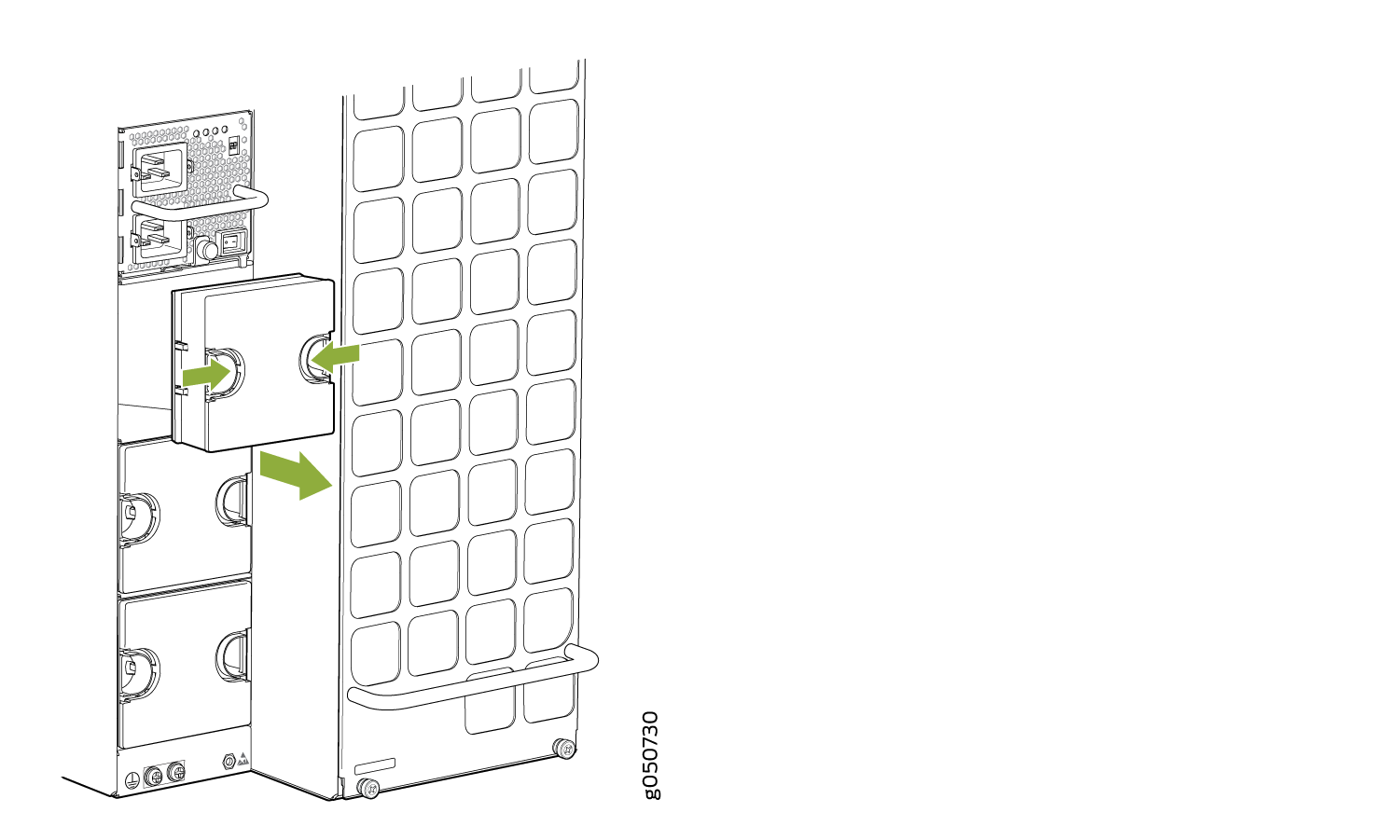

    图 8：卸下 QFX10016 Removing the PSU Cover Panel on a QFX10016 上的 PSU 盖板
  3. 注意不要触摸电源连接，从其包中取出电源。
  4. 剥下并取出覆盖电源所有四面的防护塑料包装。
  5. 确保将电源交换机设置为备用 （O） 位置。此开关会关闭输入电压;它不会中断交流电
  6. 用手指或用菲利普斯 （+） 螺丝刀（编号 1）在逆时针方向拧下固定式螺丝。
  7. 将固定的螺丝从电源的面板上旋转，以松开锁销。
    注意：

    您可以将电源安装在 QFX10008 和 QFX10016 上标记为 PSU 0 到 PSU 9 的任何插槽中（从上至下）。
  8. 用双手将电源放在系统背面的电源插槽中。
  9. 将电源直接滑入机箱，直到电源已完全插入插槽中。确保电源面板与任何相邻的电源面板或电源盖齐平（请参阅 图 9 和 图 10）。
  10. 将固定式螺丝推入电源面板。确保螺丝固定在面板上的相应孔内。
  11. 用手指或用菲利普斯 （+） 螺丝刀（编号 1）顺时针旋转来拧紧圈子。不要过紧 — 对螺丝的扭力不要超过 7.3 磅（0.82 Nm）。当螺丝完全拧紧时，锁销会锁定到交换机机箱中。

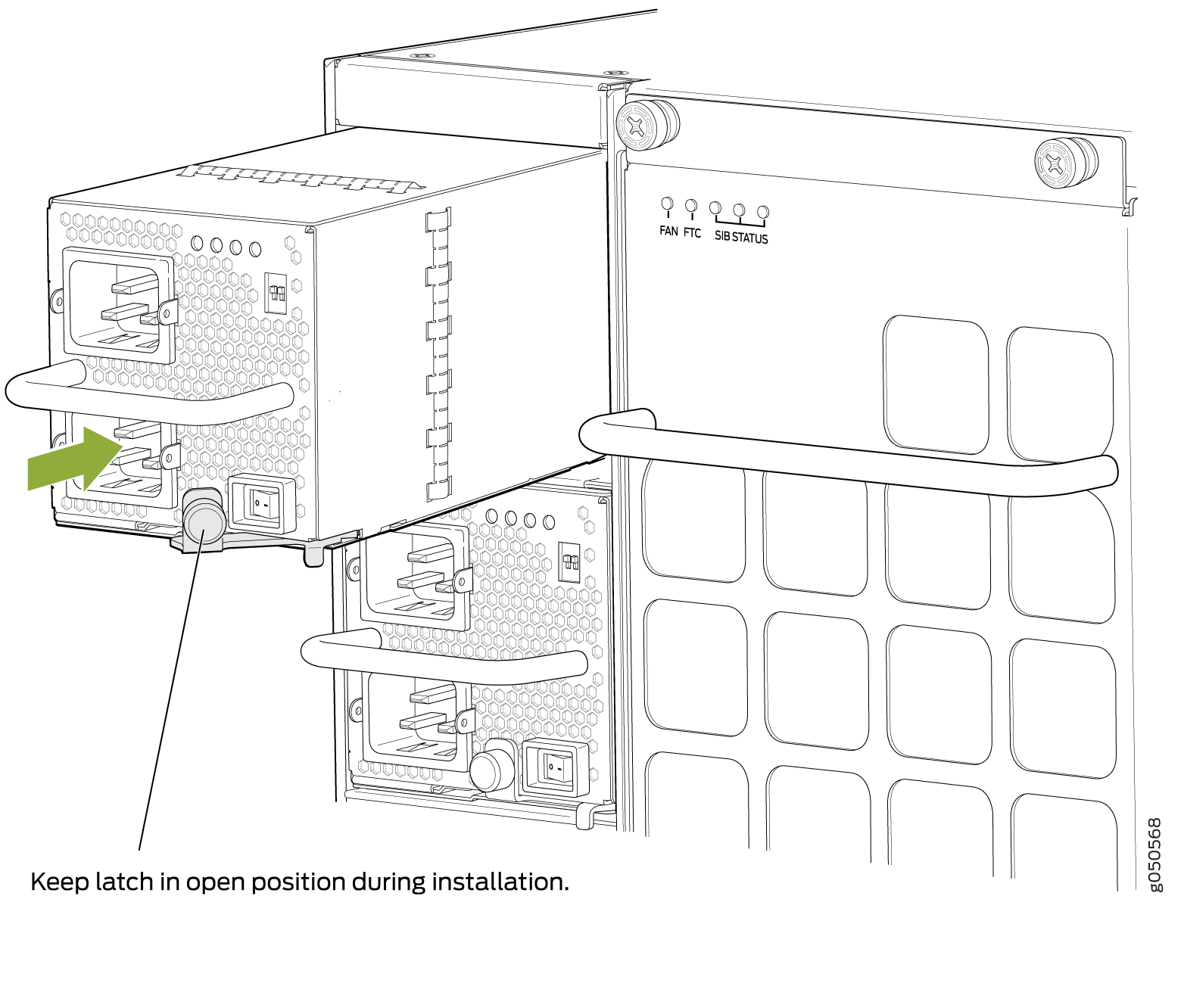

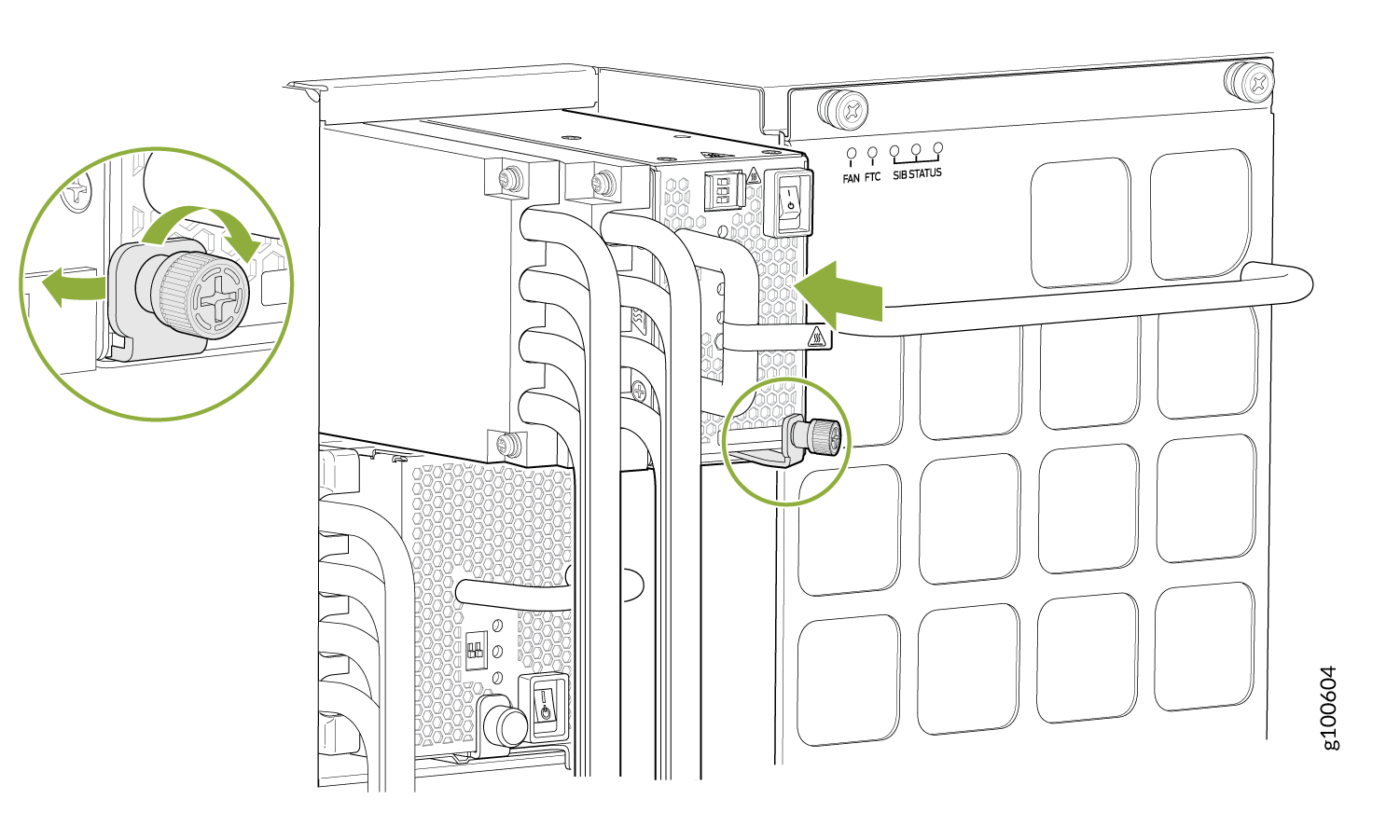

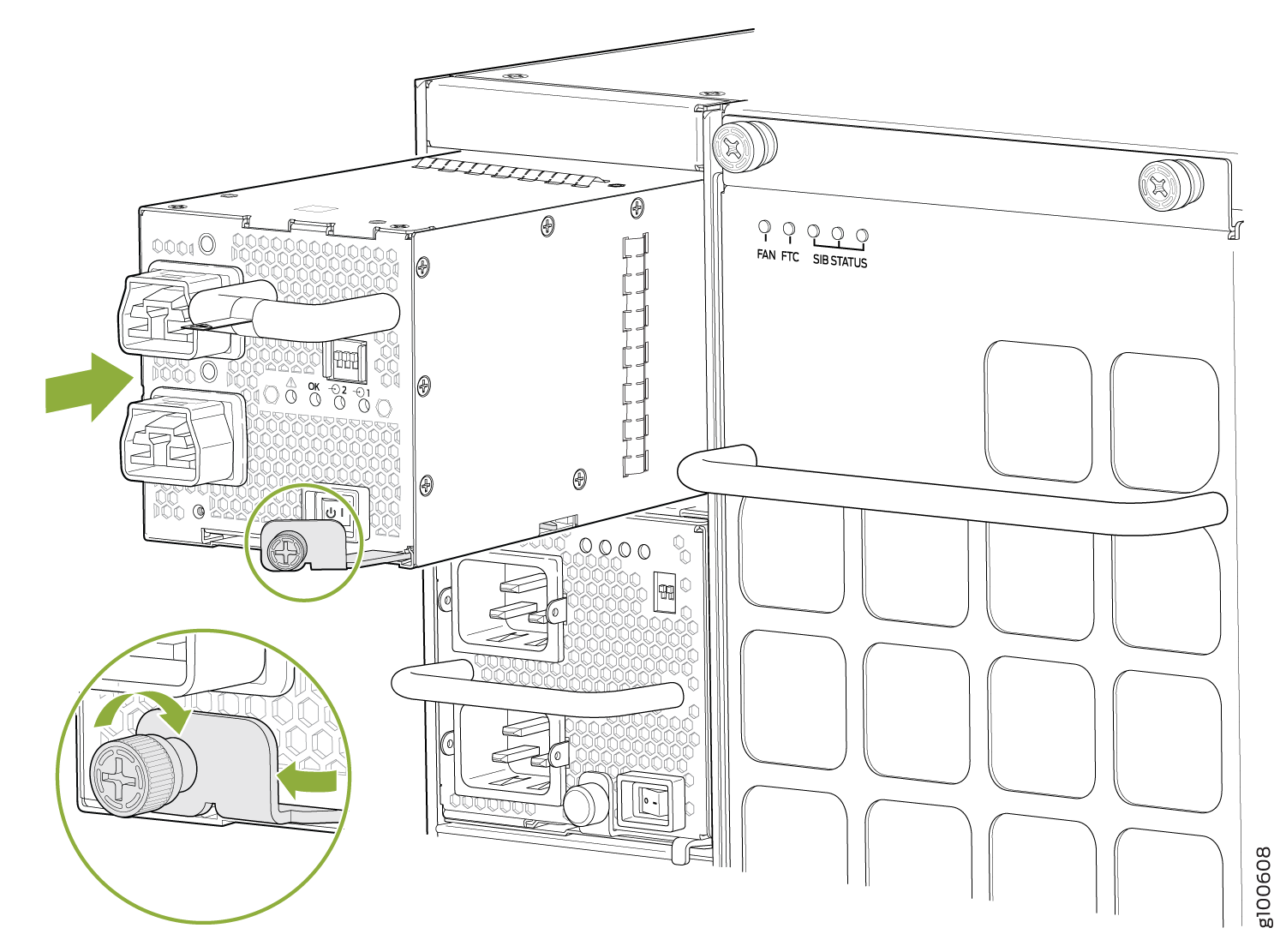

    图 9：在 QFX10008 中安装 QFX10000-PWR-AC 电源 Installing a QFX10000-PWR-AC Power Supply in a QFX10008

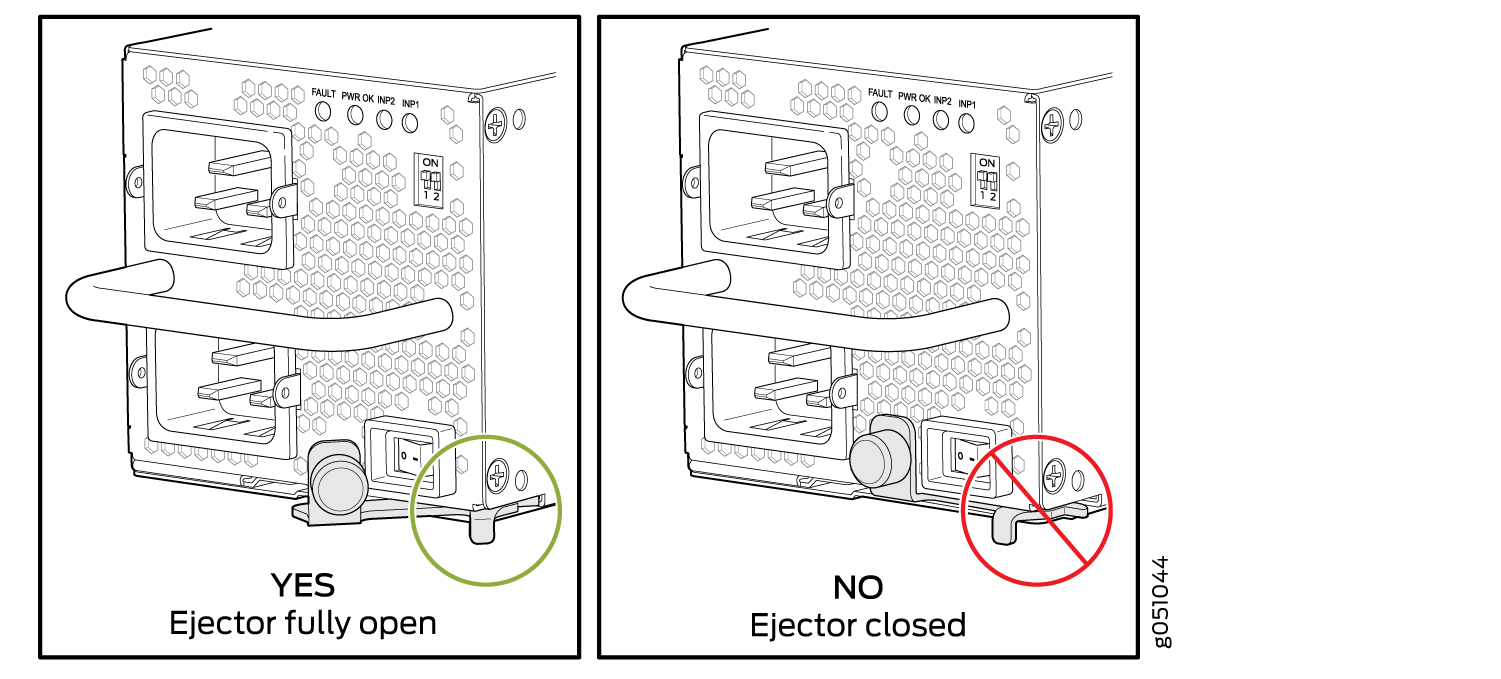

    注意：

    确保弹出器完全打开，以避免刮伤机箱。

    图 10：在 QFX10016 中安装 QFX10000-PWR-AC 电源 Installing a QFX10000-PWR-AC Power Supply in a QFX10016 Installing a QFX10000-PWR-AC Power Supply in a QFX10016
  12. 将每根电源线连接到专用交流电源插座时，手动平衡电源。要平衡负载，请路由电源线，在电源之间交替。QFX10000-PWR-AC 不共享电源;所有电源都进入 INP1（下插座），故障转移时仅使用 INP2（顶部插座）。有关 QFX10008，请参阅 图 11 和 图 12。

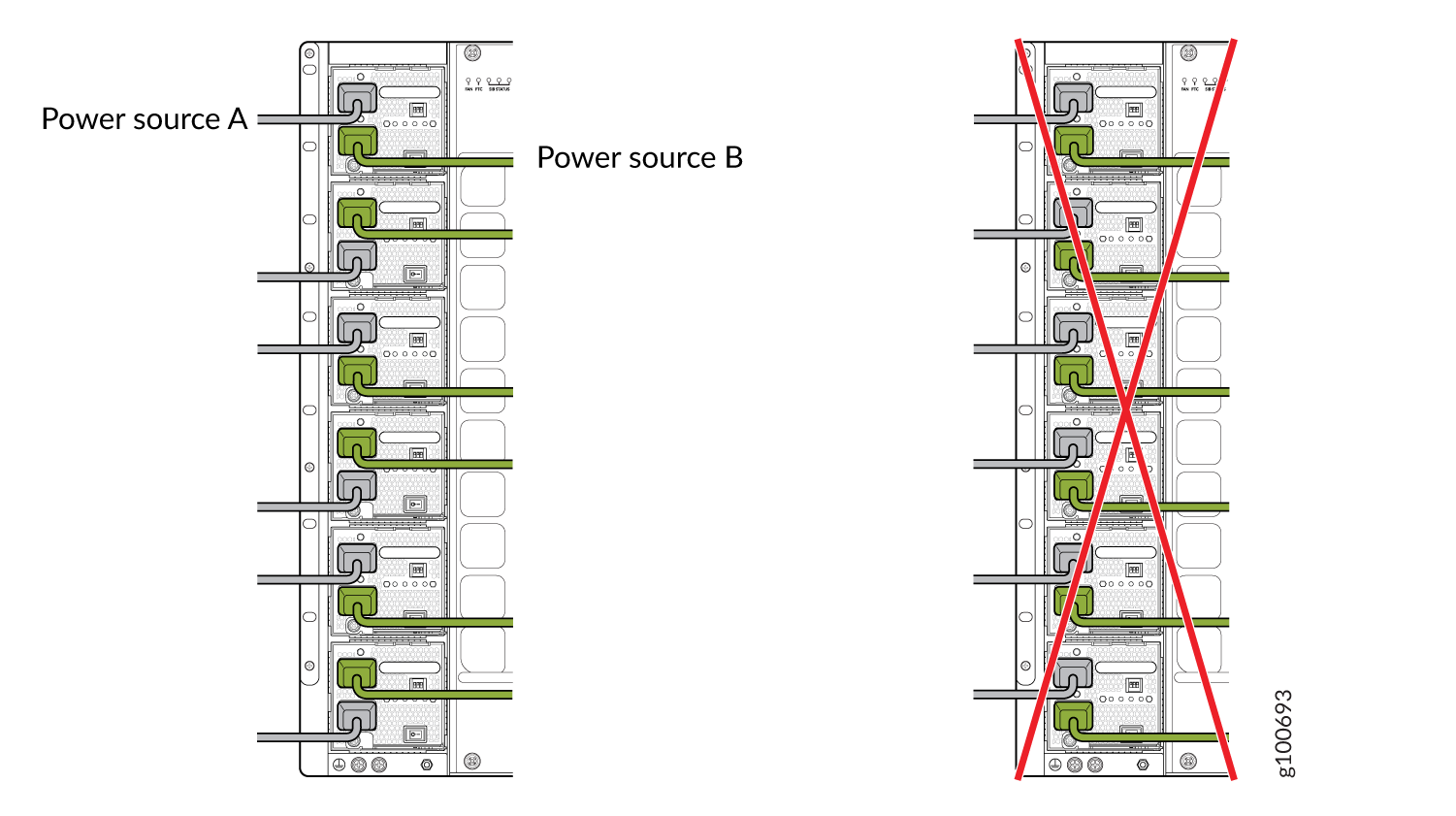

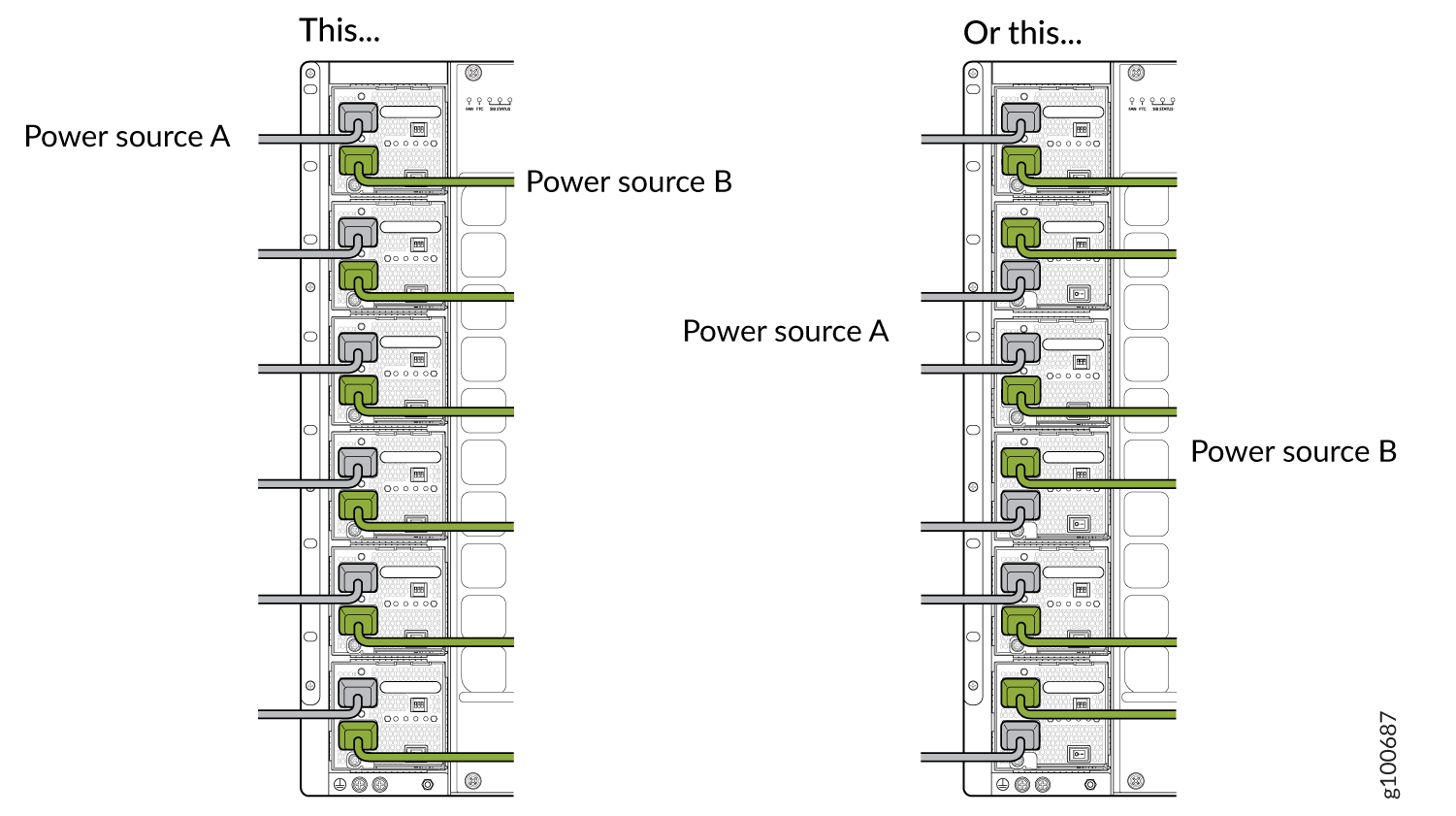

    图 11：对 QFX10008 上的 QFX10000-PWR-AC 电缆进行适当的负载平衡 Proper Load Balancing for QFX10000-PWR-AC Power Cables on QFX10008

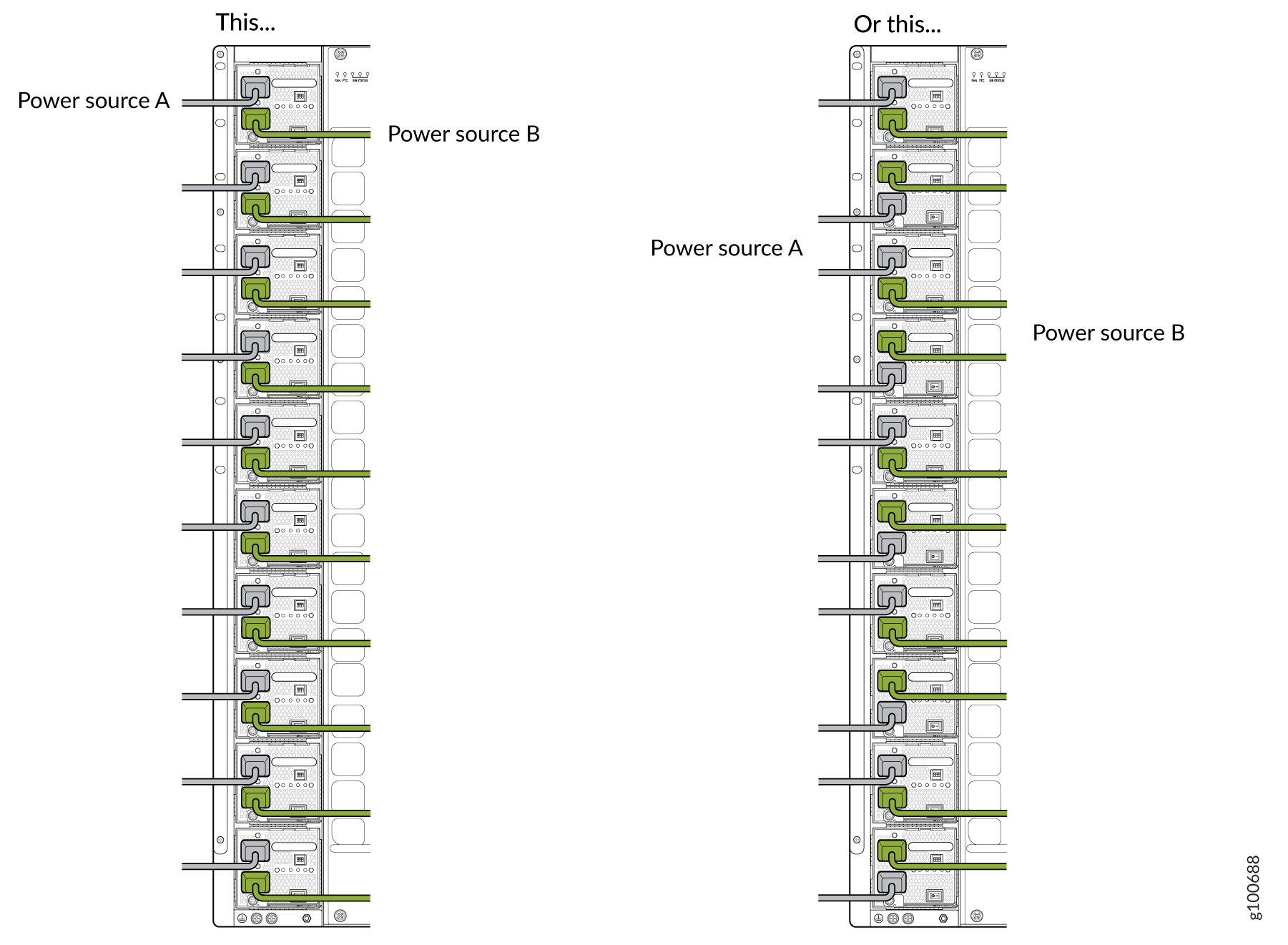

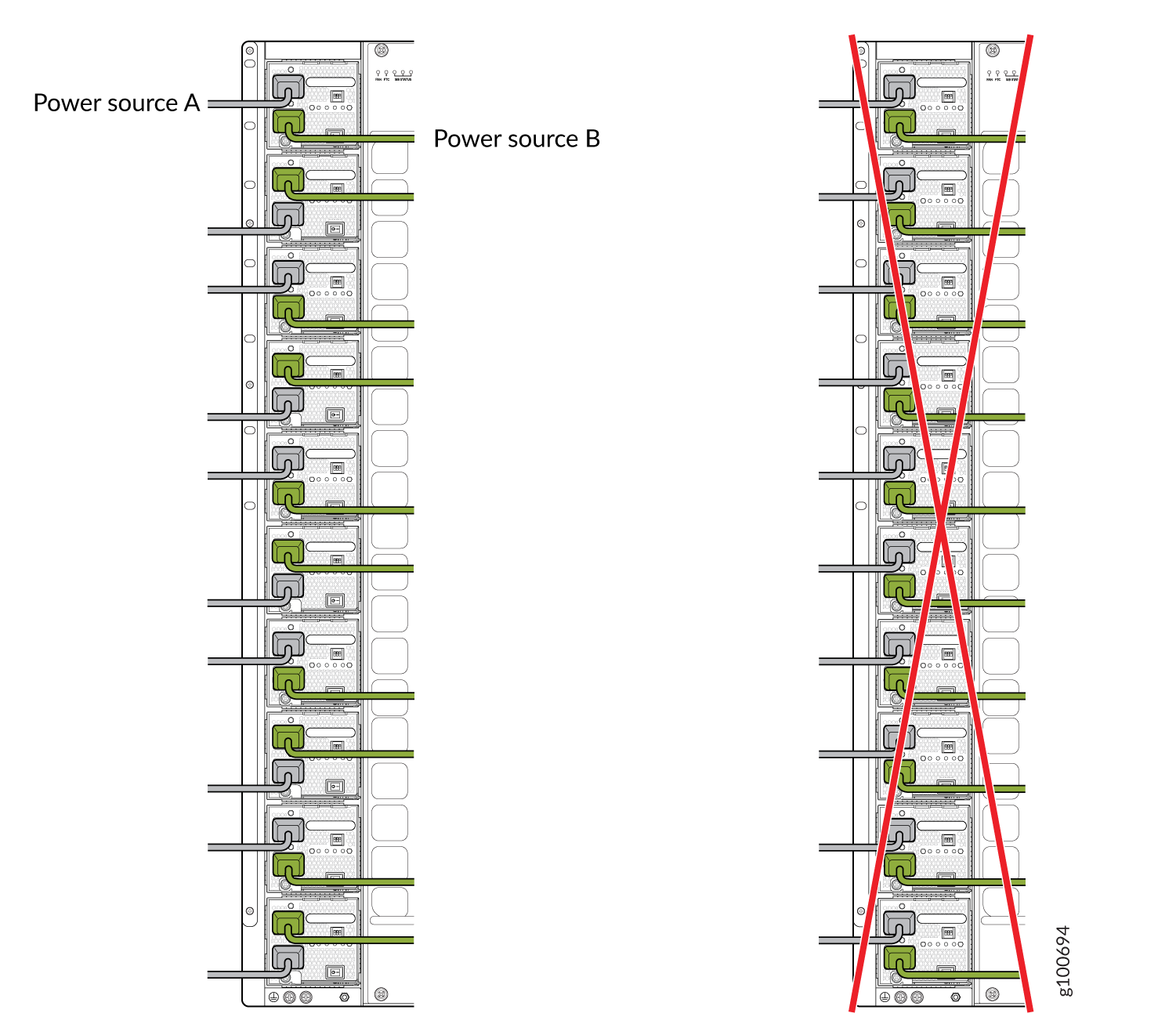

    图 12：QFX10016 上 QFX10000-PWR-AC 电缆的负载均衡 Proper Load Balancing for QFX10000-PWR-AC Power Cables on QFX10016
    警告：

    确保电源线不会阻止对路由器组件的访问，也不会在有人可能绊倒的地方叠加。通过将电源线和电缆从机箱背面的风扇托盘和电源外移开，始终防止其暴露在热空气排放中。
  13. 挤压电源线固定器夹的两侧，并将扣子的两端插入交流电源面板上 AC 设备入口两侧的托架中的孔中。请参阅 图 13。
  14. 找到交换机随附的两根电源线;电源线有适合您地理位置的插头。
  15. 将电源线耦合器插入电源。

    每个交流电源在面板上都有两个独立的 16 A 额定交流入口。每个入口都必须连接到一个专用的交流电源，以实现双n 源冗余。如果不需要冗余，请使用默认输入 INP1 进行单个连接。

  16. 将扣子放下电源线上的夹子，并将电源线推入电源线固定器调整螺母，从而拧紧电源线固定器。旋转坚果，直到它与电源线的基座拧紧。请参阅 图 13。

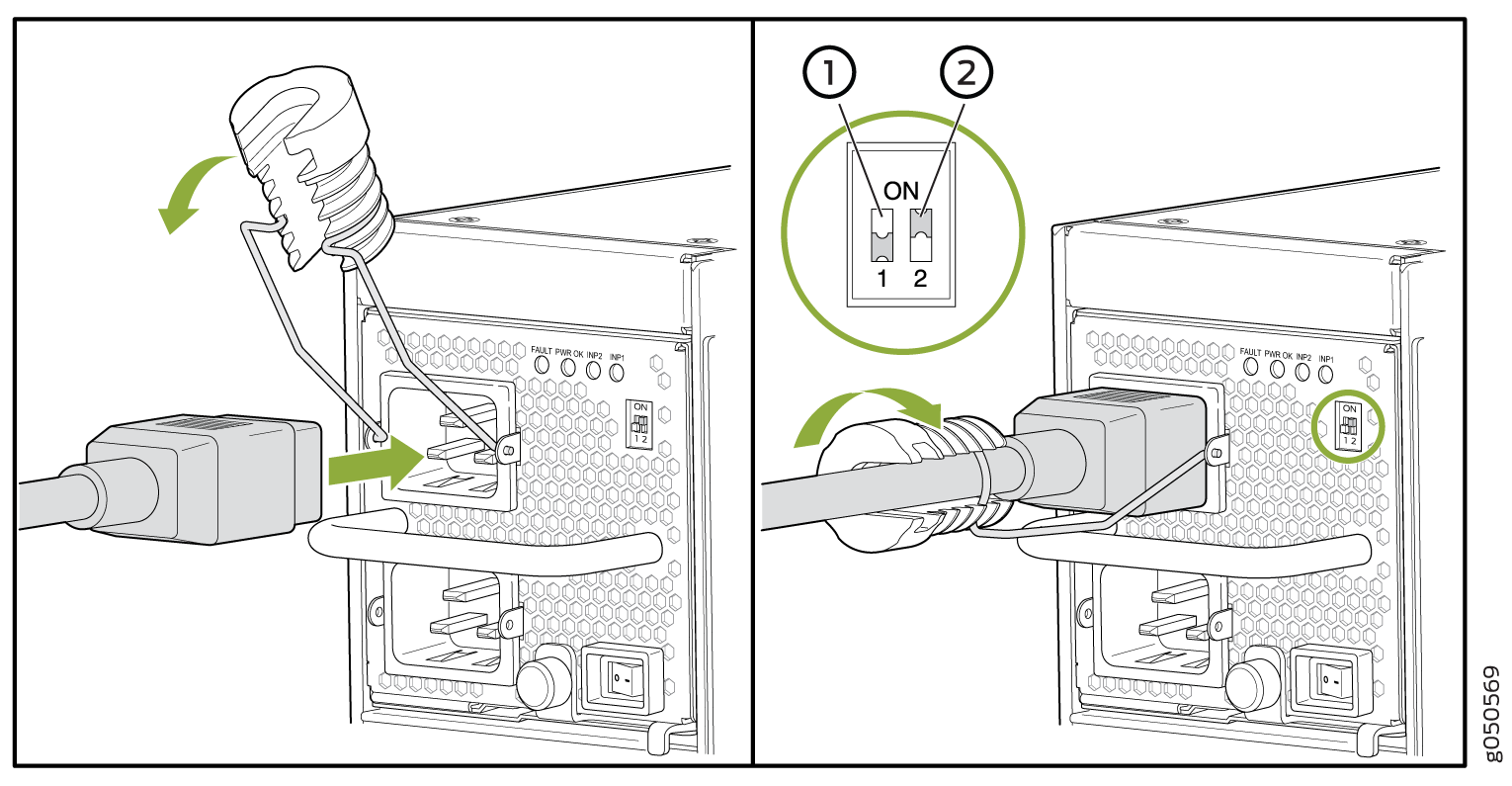

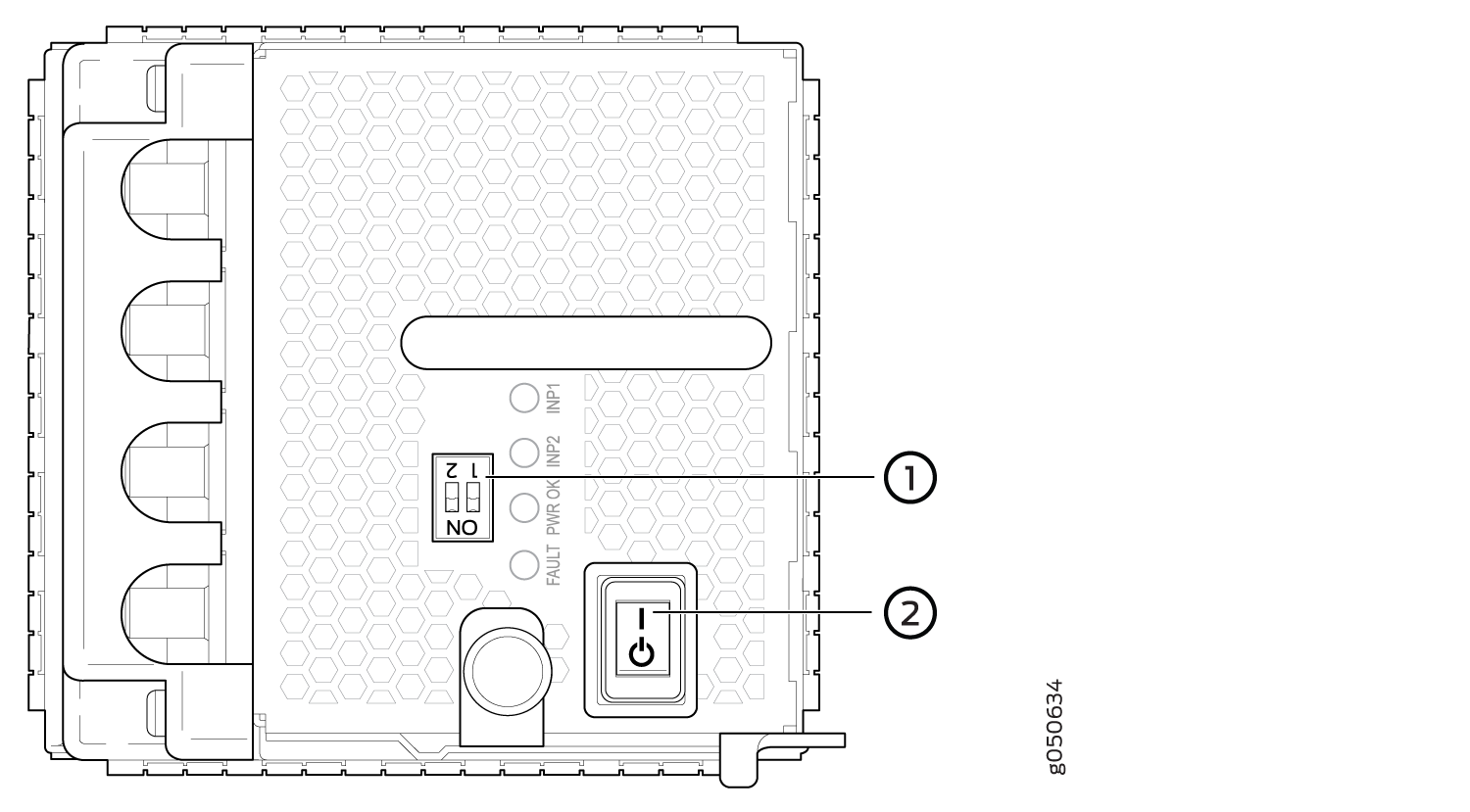

    图 13：电源线和固定器夹 Power Cord and Retainer Clip
    1
    —
    为 INP1 启用交换机
    2
    —
    为 INP2 启用交换机
    警告：

    确保电源线不会阻止对交换机组件的访问，也不会妨碍人们可能绊倒的地方。
  17. 如果交流电源插座有电源开关，请将其设置为 on （|） 位置。
  18. 将输入 1 和输入 2 的使能开关移动到 ON 位置。
  19. 验证电源面板上的 INP1 和 INP2 LED 是否亮起且开启稳定。
  20. 按电源开关至 on （|） 位置。

另请参阅

如何卸下 JNP10K-PWR-AC2 电源

从机箱卸下 JNP10K-PWR-AC2 电源之前：

确保您有以下部件和工具可用于从 QFX10000 交换机卸下 JNP10K-PWR-AC2 电源：

  • 隔热手套能够承受 158°F （70°C） 至 176°F （80°C） 范围内的温度

  • 静电放电 （ESD） 地带

  • 菲利普斯 （+） 起子，编号 1

  • 用于电源插槽的更换电源或盖板

QFX10008 或 QFX10016 机箱中的 JNP10K-PWR-AC2 电源是可热可拆卸且可热插的现场可更换单元 （FRU）。卸下机箱背面的所有电源。

警告：

从机箱卸下工作 QFX10000-PWR-AC2 电源时，戴上隔热手套，防止严重烧伤。这些电源的温度范围为 158°F （70°C） 至 176°F （80°C）。
谨慎：

卸下电源之前，请确保您的电源足以为机箱中剩余的交换机供电。请参阅 QFX10000 组件的电源要求。
谨慎：

交换机运行期间，请勿将电源插槽长时间空置。立即更换电源，或在空插槽上安装盖板。

要从 QFX10000 交换机卸下 JNP10K-PWR-AC2 电源：

  1. 将静电放电 （ESD） 地表带固定在裸露的手腕上，并将表带连接到机箱上的 ESD 点。QFX10008 后面板上有一个 ESD 点，位于保护性接地终端旁边，低于 PSU 5 （见 图 14），QFX10016 上的 PSU_9 以下（参见 图 15）。
    图 14：QFX10008 机箱后部 ESD Point on QFX10008 Chassis Rear的 ESD 点
    1
    —
    ESD 点

    图 15：QFX10016 机箱后部 ESD Point on QFX10016 Chassis Rear上的 ESD 点
    1
    —
    ESD 点

  2. 将电源上设备入口旁边的 电源| 交换机翻转至备用位置。
  3. 如果交流或直流电源插座有电源开关，请将其设置为 OFF 位置。
  4. 断开 Anderson 连接器与 JNP10K-PWR-AC2 电源面板上每个输入的连接。
  5. 用手指或用菲利普斯 （+） 螺丝刀（编号 1）逆时针拧下固定螺丝。参见图 16 和图 17。

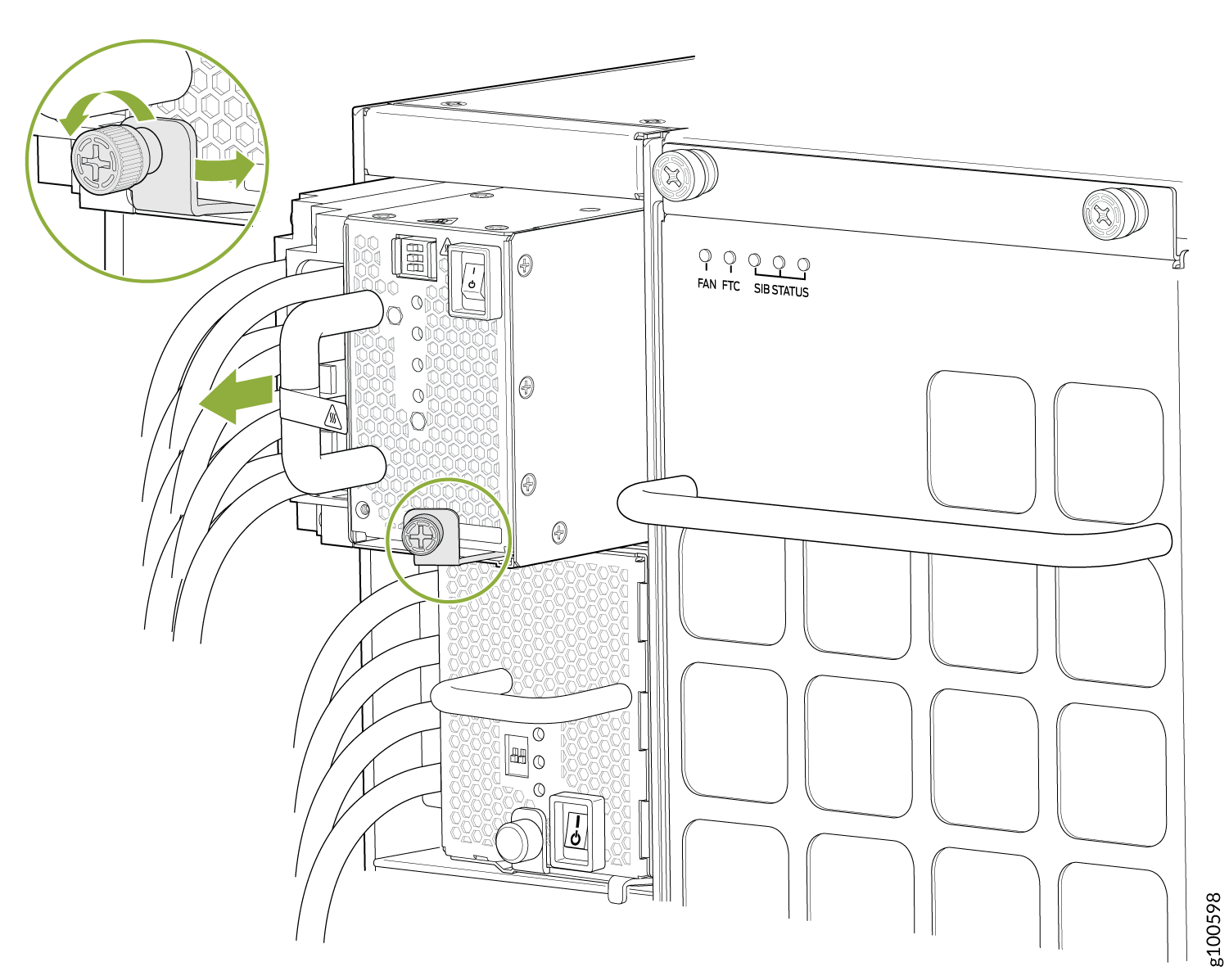

    图 16：从 QFX10008 机箱 Removing a JNP10K-PWR-AC2 from a QFX10008 Chassis卸下 JNP10K-PWR-AC2

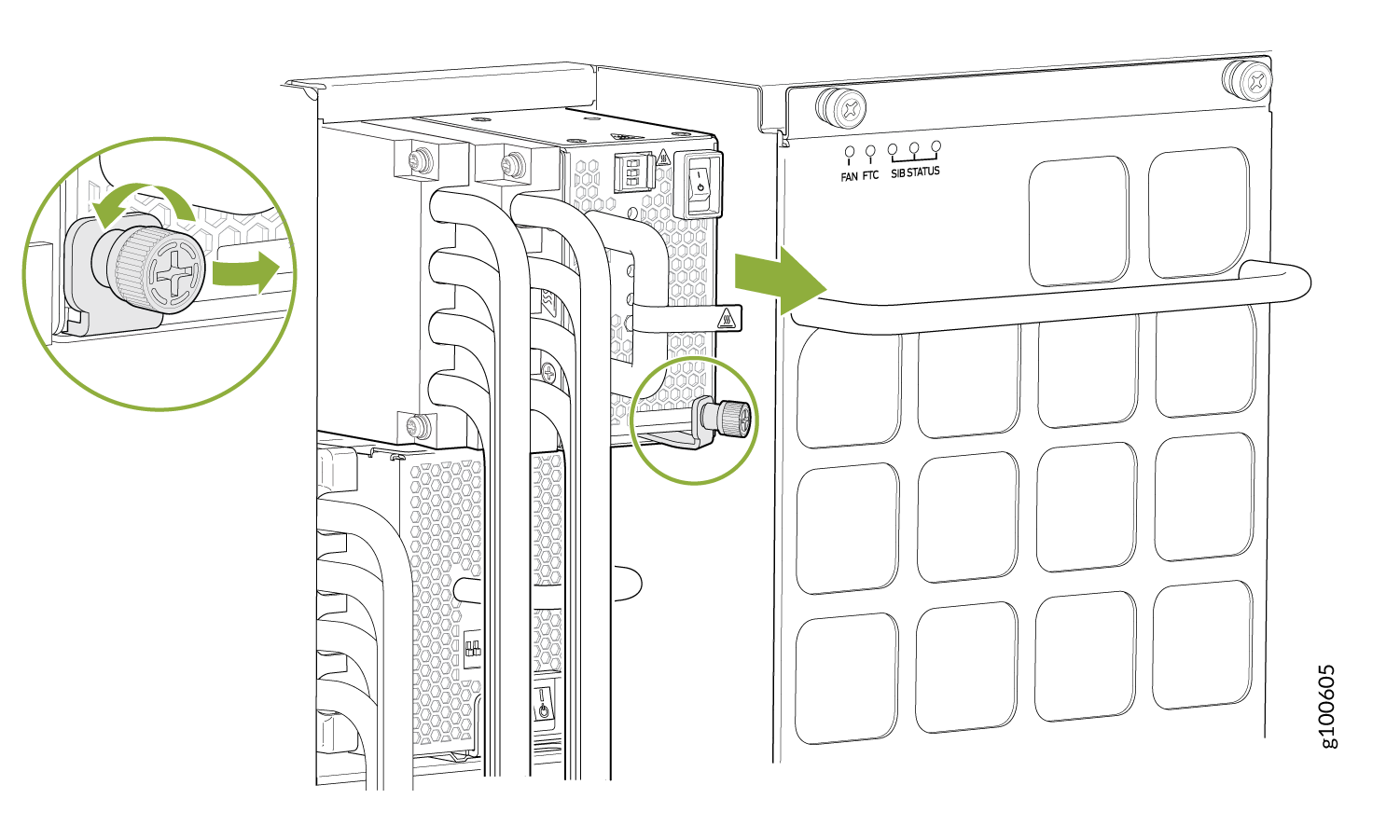

    图 17：从 QFX10016 机箱 Removing a JNP10K-PWR-AC2 from a QFX10016 Chassis卸下 JNP10K-PWR-AC2
  6. 将固定的螺丝从电源的面板上旋转，以松开锁销。
  7. 在从机箱卸下电源之前，戴上热防护手套。
  8. 注意不要触摸电源输出连接、插针、引线或停电连接，将一只手放在电源下以支持它。另一手抓住电源手柄，将电源完全从机箱中拉出。
    谨慎：

    不要冲击输出连接。如果连接碰到坚实的物体，可能会损坏电源。
  9. 将 JNP10K-PWR-AC2 放置在防静电表面上，完全冷却，然后将电源放入防静电袋中存储。
  10. 如果不更换电源，请将盖板安装在插槽上，将拇指和食指插入指孔，从插槽中挤压并拉出盖板。在未安装电源或盖板的情况下，请勿运行机箱。

如何安装 JNP10K-PWR-AC2 电源

QFX10008 或 QFX10016 机箱中的 JNP10K-PWR-AC2 电源是可热插拔现场可更换部件 （FRU）。您可以在 QFX10008 中安装多达 6 个 JNP10K-PWR-AC2 电源，在 QFX10016 交换机机箱中安装多达 10 个。所有电源都安装在机箱背面的左侧插槽中。

谨慎：

请勿在同一运行的机箱中混用交流和直流电源。同一机箱中可能同时具有 QFX10000-PWR-AC 和 JNP10K-PWR-AC2，同时将一种类型的电源更换为另一种类型的电源。
警告：

从机箱卸下正在运行的 JNP10K-PWR-AC2 电源时，戴上隔热手套，防止严重烧伤。电源的温度范围为 158°F （70°C） 至 176°F （80°C）。

在机箱中安装 JNP10K-PWR-AC2 电源之前：

确保您遵守所有安全警告和警告：

  • 确保您了解如何防止 ESD 损坏。请参阅 防止静电放电损坏。

  • 如果交流或直流电源插座有电源开关，请将其设置为关闭 （O） 位置。

确保您使用以下部件和工具可用于安装 JNP10K-PWR-AC2 电源：

  • 静电放电 （ESD） 地带

  • 菲利普斯 （+） 起子，编号 1

  • 适合您地理位置的电缆（适用于低压安装）或输入安培数（适用于高压安装）。请参阅 QFX10000 电源电缆规格。HVAC 和 HVDC 连接器和引线必须在安装前由合格的电工安装。

要将 JNP10K-PWR-AC2 电源安装在 QFX10008 或 QFX10016 中：

  1. 将静电放电 （ESD） 地表带固定在裸露的手腕上，并将表带连接到机箱上的 ESD 点。有一个 ESD 点位于保护性接地终端旁边，QFX10008 后面板的 PSU5 以下（见 图 18）或 QFX10016 上的 PSU9 以下（参见 图 19）。
    图 18：QFX10008 机箱后部 ESD Point on the QFX10008 Chassis Rear的 ESD 点
    1
    —
    ESD 点

    图 19：QFX10016 机箱后部 ESD Point on QFX10016 Chassis Rear上的 ESD 点
    1
    —
    ESD 点

  2. 如果电源插槽上有盖板，请将拇指和食指插入指孔，挤压并拉出插槽的盖。保存封面，以方便后用。有关 QFX10008 上的移除情况，请参阅图 20;对于 QFX10016， 请参阅图 21 。
    图 20：卸下 QFX10008 Removing the Power Supply Cover Panel on a QFX10008 上的电源盖面板
    图 21：卸下 QFX10016 Removing the Power Supply Cover Panel on a QFX10016 上的电源盖面板
  3. 注意不要触摸电源连接，从其包中取出电源。
  4. 剥下并取出覆盖电源所有四面的防护塑料包装。
  5. 确保将电源交换机设置为备用 （O） 位置。此开关会关闭输入电压;它不会中断输入电源
  6. 用手指或用菲利普斯 （+） 螺丝刀（编号 1）在逆时针方向拧下固定式螺丝。
  7. 将固定的螺丝从电源的面板上旋转，以松开锁销。
    注意：

    您可以将电源安装在 QFX10008 和 QFX10016 上标记为 PSU 0 到 PSU 9 的任何插槽中（从上至下）。
  8. 用双手将电源放在系统背面的电源插槽中。将电源直接滑入机箱，直到电源已完全插入插槽中。确保电源面板与任何相邻的电源面板或电源盖面板齐平（请参阅 图 22 和 图 23）。
  9. 将固定式螺丝推入电源面板。确保螺丝固定在面板上的相应孔内。
  10. 用手指或用菲利普斯 （+） 螺丝刀（编号 1）顺时针旋转来拧紧圈子。当螺丝完全拧紧时，锁销会锁定到交换机机箱中。

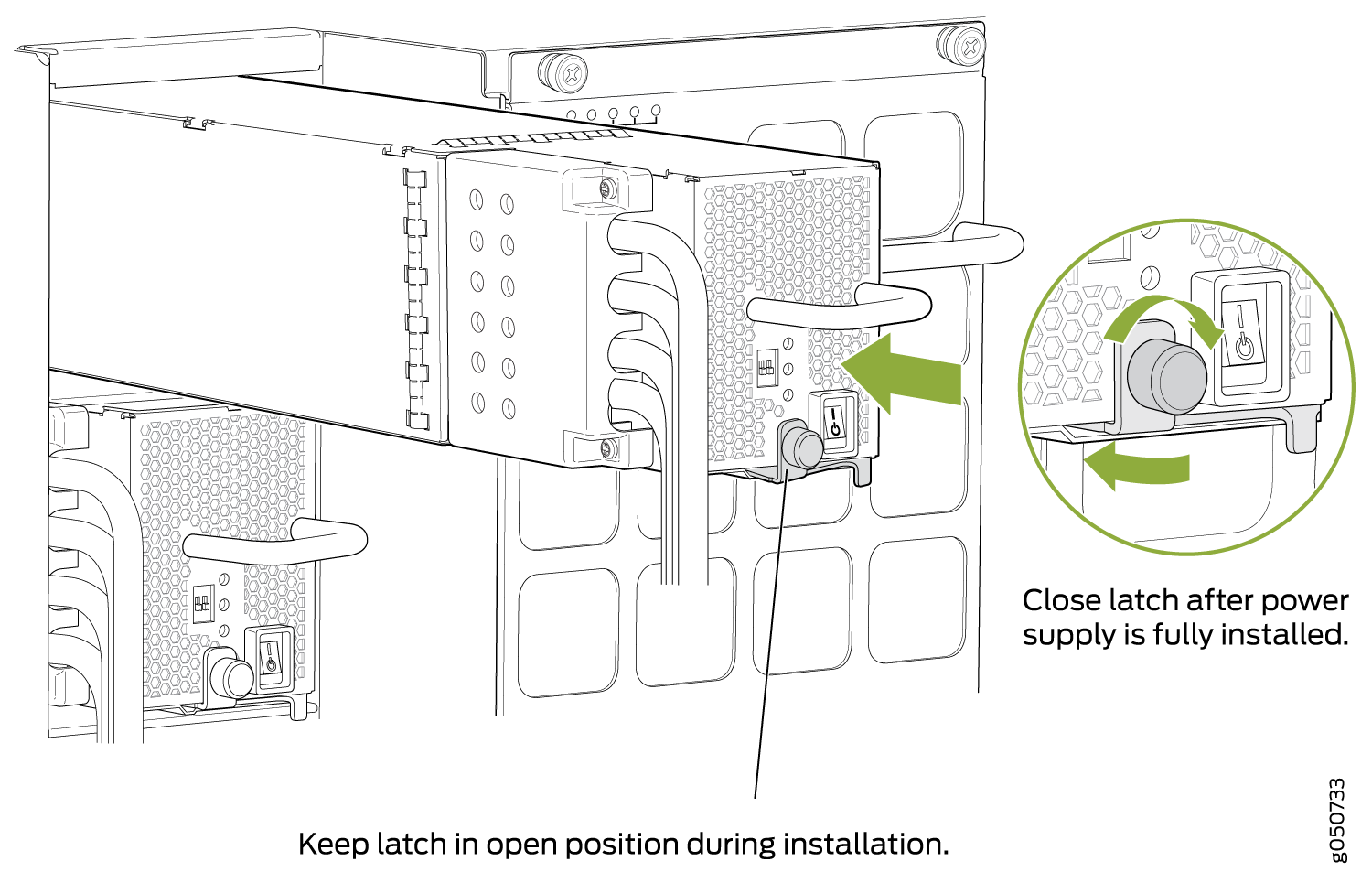

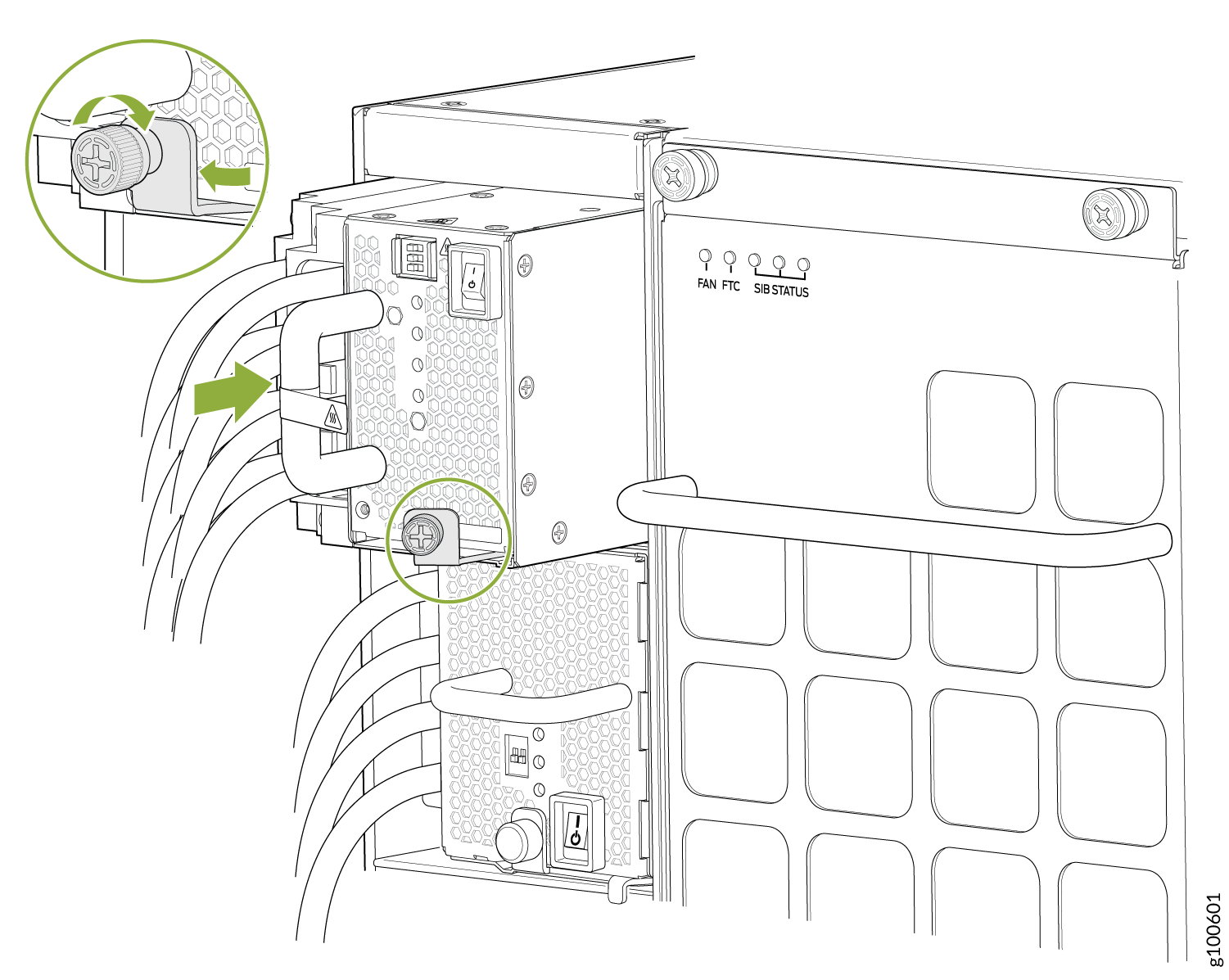

    图 22：在 QFX10008 中安装 JNP10K-PWR-AC2 Installing a JNP10K-PWR-AC2 in a QFX10008
    图 23：在 QFX10016 中安装 JNP10K-PWR-AC2 Installing a JNP10K-PWR-AC2 in a QFX10016
  11. 将每根电源线连接到专用电源（A 和 B）。JNP10K-PWR-AC2 只需将每个电源连接到一个单独的电源。有关 QFX10008 的一些可能布线组合，请参阅 图 24 ，对于 QFX10016， 请参阅图 25 。

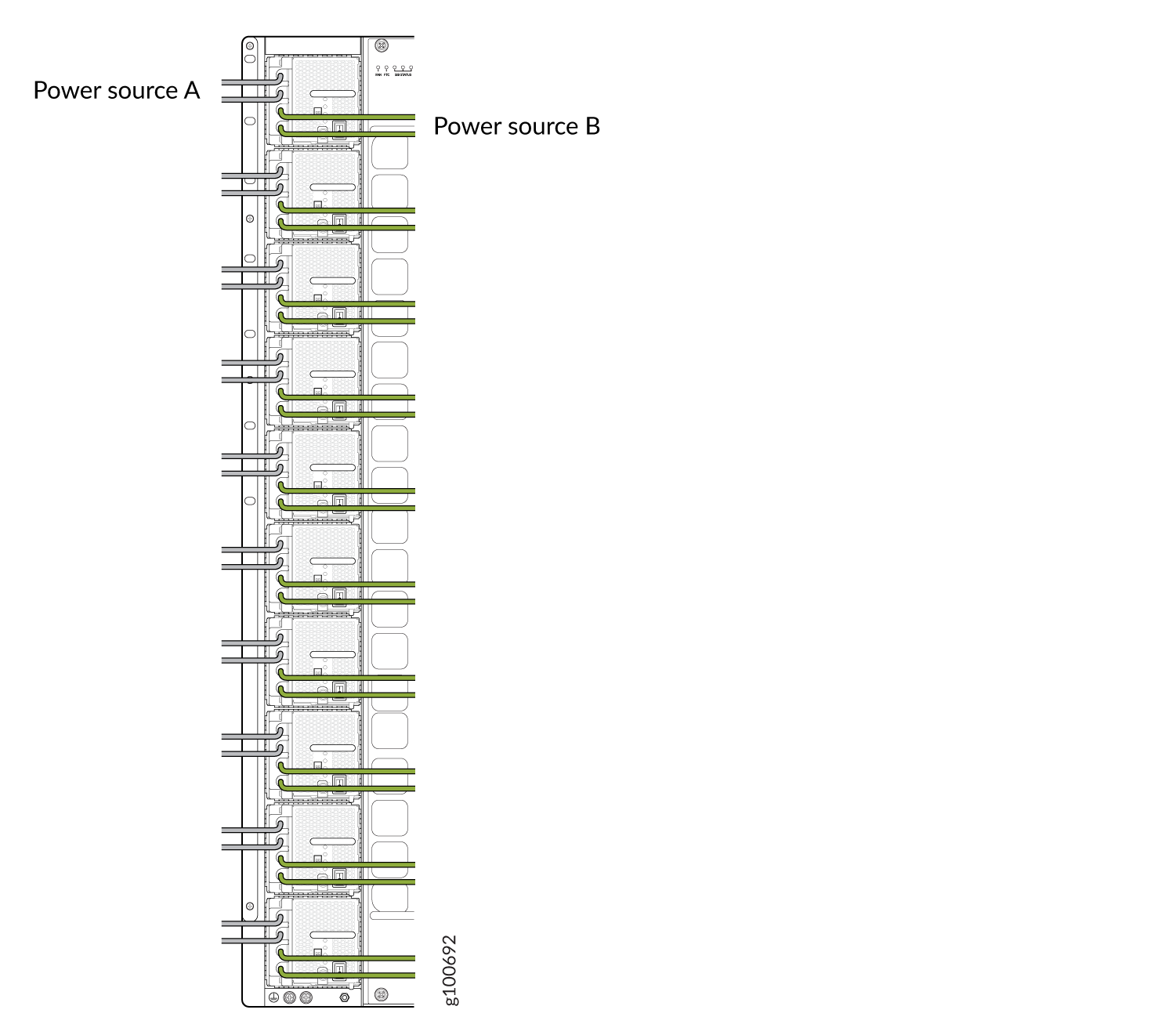

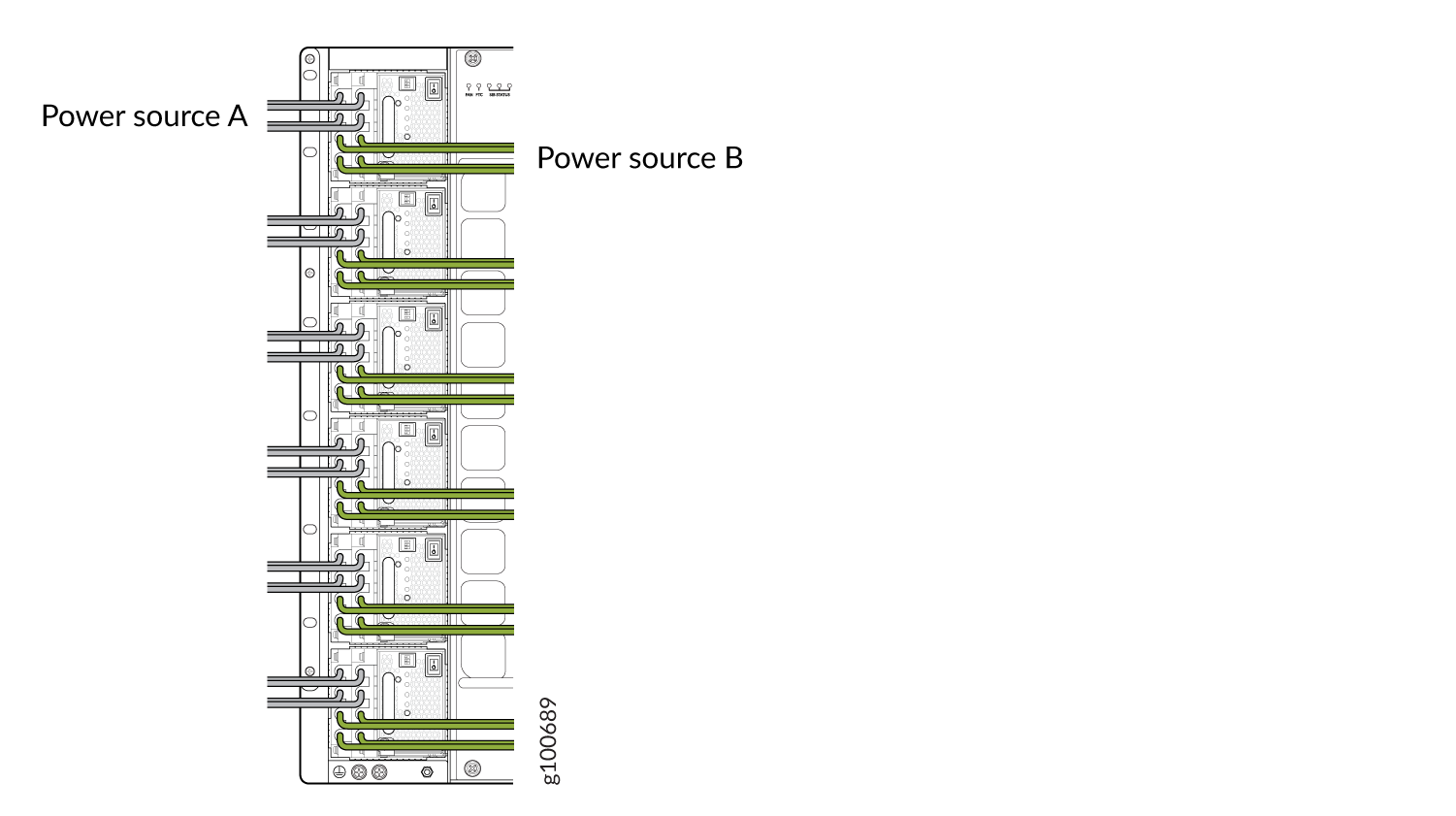

    图 24： QFX10008 上的 QFX10000-PWR-AC2 电缆的负载均衡 Proper Load Balancing for QFX10000-PWR-AC2 Power Cables on QFX10008

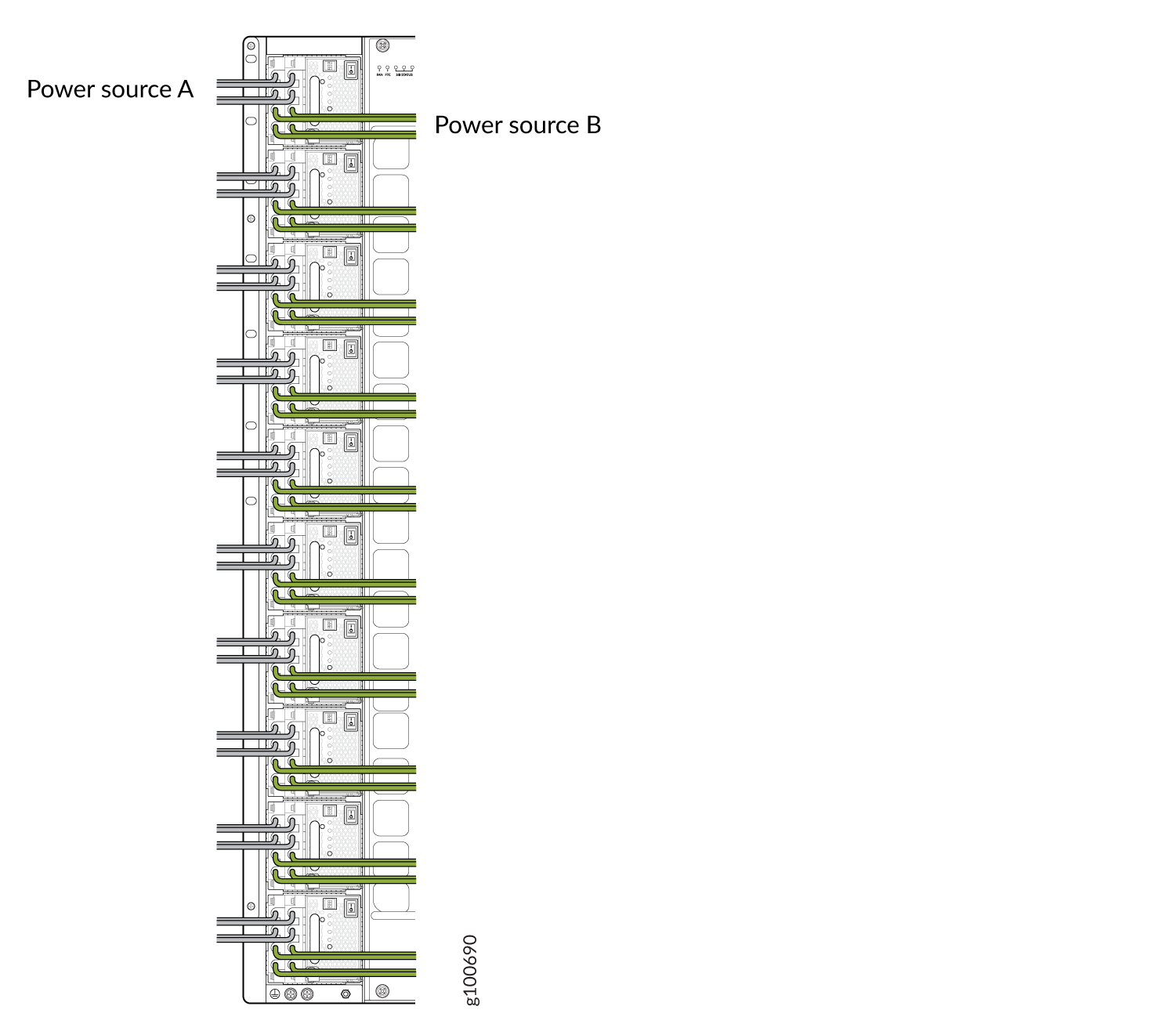

    图 25： QFX100016 上的 QFX10000-PWR-AC2 电缆的负载均衡 Proper Load Balancing for QFX10000-PWR-AC2 Power Cables on QFX100016
  12. 对于每个电源电缆，使用 Anderson 连接器将电缆末端插入 JNP10K-PWR-AC2 电源模块。连接器捕捉电缆并锁定到位。
    警告：

    确保电源线不会阻止对交换机组件的访问，也不会妨碍人们可能绊倒的地方。
  13. 如果交流或直流电源插座有电源开关，请将其设置为 on （|） 位置。

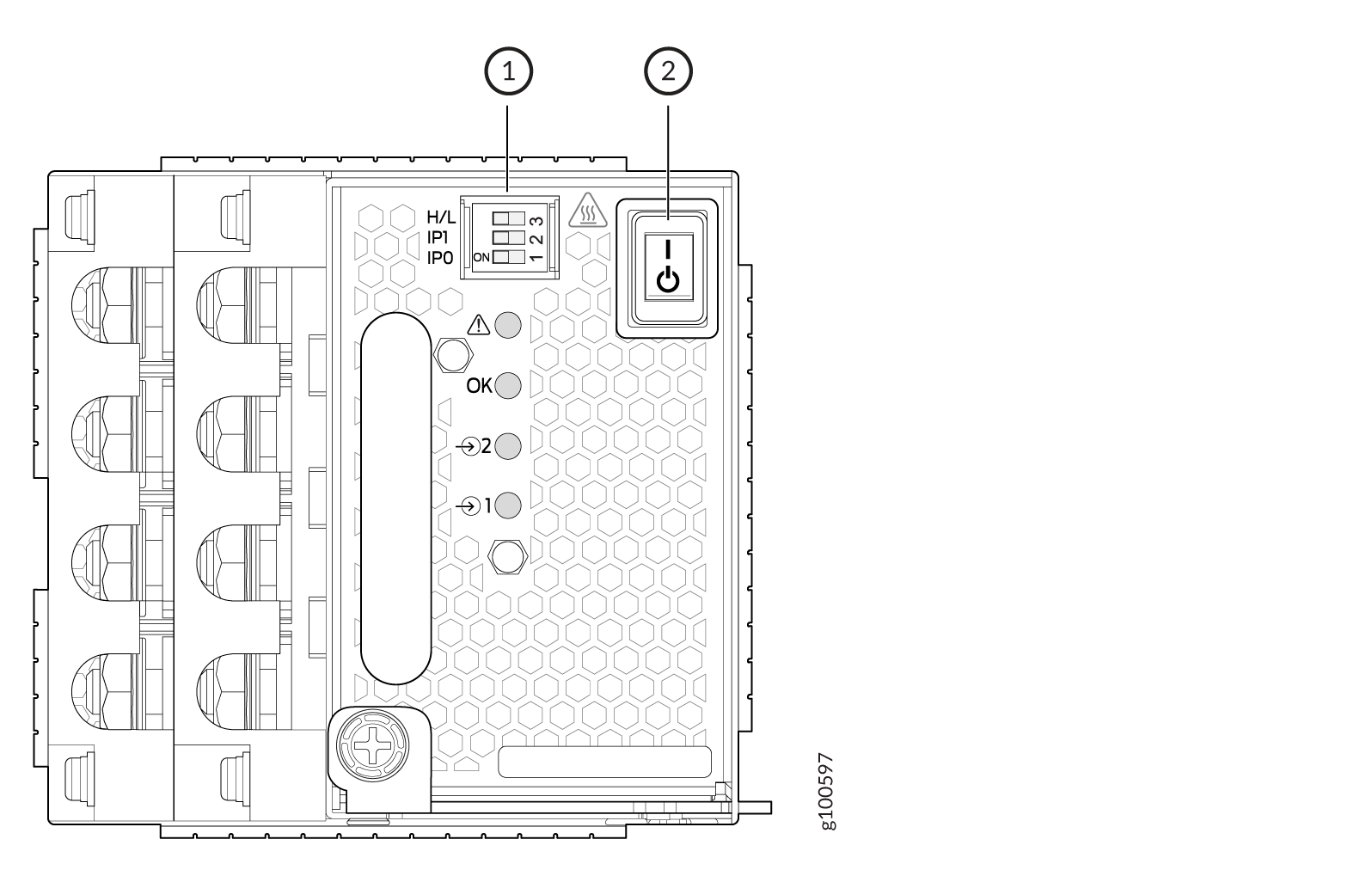

  14. 设置三个 DIP 交换机以设置输入，以及电源是否以 3000 W、5000 W 或 5500 W 运行。请参阅 表 1。

    同时使用两个源输入时，将两个启用开关都设置为 On 位置。不使用源冗余时，将未使用的源设置为 O （关闭）位置。如果未使用源输入且启用交换机已 | （打开），则 LED 灯变为红色，表示已出错。

    表 1：设置 JNP10K-PWR-AC2 DIP 交换机

    开关

    状态

    领域

    1

    开启

    IP0 存在

    关闭

    IP0 不存在

    2

    开启

    IP1 存在

    关闭

    IP1 不存在

    3

    开启

    支持 30 A 馈送;单个源为 5500-W，双源为 5000-W

    关闭

    支持 20 A 馈送;电源容量为 3000-W
    谨慎：

    在为系统加载电源之前，务必将 JNP10K-PWR-AC2 电源的两个输入馈电连接到交流电源。
  15. 验证电源面板上的 INP1 和 INP2 LED 是否亮起且开启稳定。
  16. 按电源开关至 on （|） 位置。

如何卸下 QFX10000-PWR-DC 电源

从交换机卸下直流电源之前：

确保您有以下部件和工具可用于卸下 QFX10000-PWR-DC 电源：

  • 静电放电 （ESD） 地带

  • 菲利普斯 （+） 起子，编号 1 和 2

  • 13/32 英寸（10 毫米）坚果驱动器或插座扳手

  • 更换电源或电源插槽盖

QFX10008 和 QFX10016 机箱中的 QFX10000-PWR-DC 电源是可热可拆卸且可热插的现场可更换单元 （FRU）。从机箱背面卸下直流电源。

谨慎：

卸下电源之前，请确保您的电源足以为机箱中剩余的交换机供电。请参阅 QFX10000 组件的电源要求。
警告：

在执行直流电源程序之前，请确保直流电路的电源已断开。为了确保所有电源均关闭，请定位为直流电路提供服务的板上的配电盘，将配电盘切换至 OFF 位置，并将断开开关的开关手柄胶带在 OFF 位置。
谨慎：

交换机运行期间，请勿将电源插槽长时间空置。立即更换电源，或在空插槽上安装盖。

要从 QFX10000 交换机卸下 QFX10000-PWR-DC 电源（请参阅 图 28）：

  1. 将静电放电 （ESD） 地表带固定在裸露的手腕上，并将表带连接到机箱上的 ESD 点。QFX10008 后面板的 PSU 5 下方有一个 ESD 点（参见 图 26），QFX10016 上的 PSU_9 下方（参见 图 27）。
    图 26：QFX10008 机箱后部 ESD Point on QFX10008 Chassis Rear的 ESD 点
    1
    —
    ESD 点

    图 27：QFX10016 机箱后部 ESD Point on QFX10016 Chassis Rear的 ESD 点
    1
    —
    ESD 点

  2. 请确保直流电源电缆引线的电压为 0 V，且电缆在拔除过程中不一定可能变为活动状态。
  3. 确保固定螺丝右侧的黑色电源输出开关设置为备用位置。
  4. 用手指或用菲利普斯 （+） 螺丝刀（编号 1）逆时针拧下固定螺丝。
  5. 将固定的螺丝从电源的面板上旋转，以松开锁销。参见 图 28 和 图 29。
  6. 注意不要触摸电源组件、针脚、引线或补强连接，将一只手放在电源下以支持它。另一手抓住电源手柄，将电源完全从机箱中拉出。
    谨慎：

    请参阅热符号 。电源表面很热。将电源拉出机箱的一半，让电源冷却几分钟，或者在拔下电源时戴上耐热手套。
  7. 如果不更换电源，请将盖安装在插槽上。
    1. 将拇指和食指插入盖的指孔。
    2. 挤入插槽中，将盖板放入插槽中。
    3. 松开手指，盖板留在插槽中。
  8. 使用菲利普斯 （+） 螺丝刀（编号 2），按时针拔下塑料电缆盖上的螺丝，以逆时针保护输入终端螺柱。
  9. 使用输入终端螺柱上的 13/32 英寸（10 毫米）坚果驱动器或插座扳手逆时旋转坚果。
  10. 从输入终端螺柱上拔下电缆接线块。
图 28：从 QFX10008 卸下 QFX10000-PWR-DC 电源 Removing a QFX10000-PWR-DC Power Supply from a QFX10008
图 29：从 QFX10016 卸下 QFX10000-PWR-DC 电源 Removing a QFX10000-PWR-DC Power Supply from a QFX10016

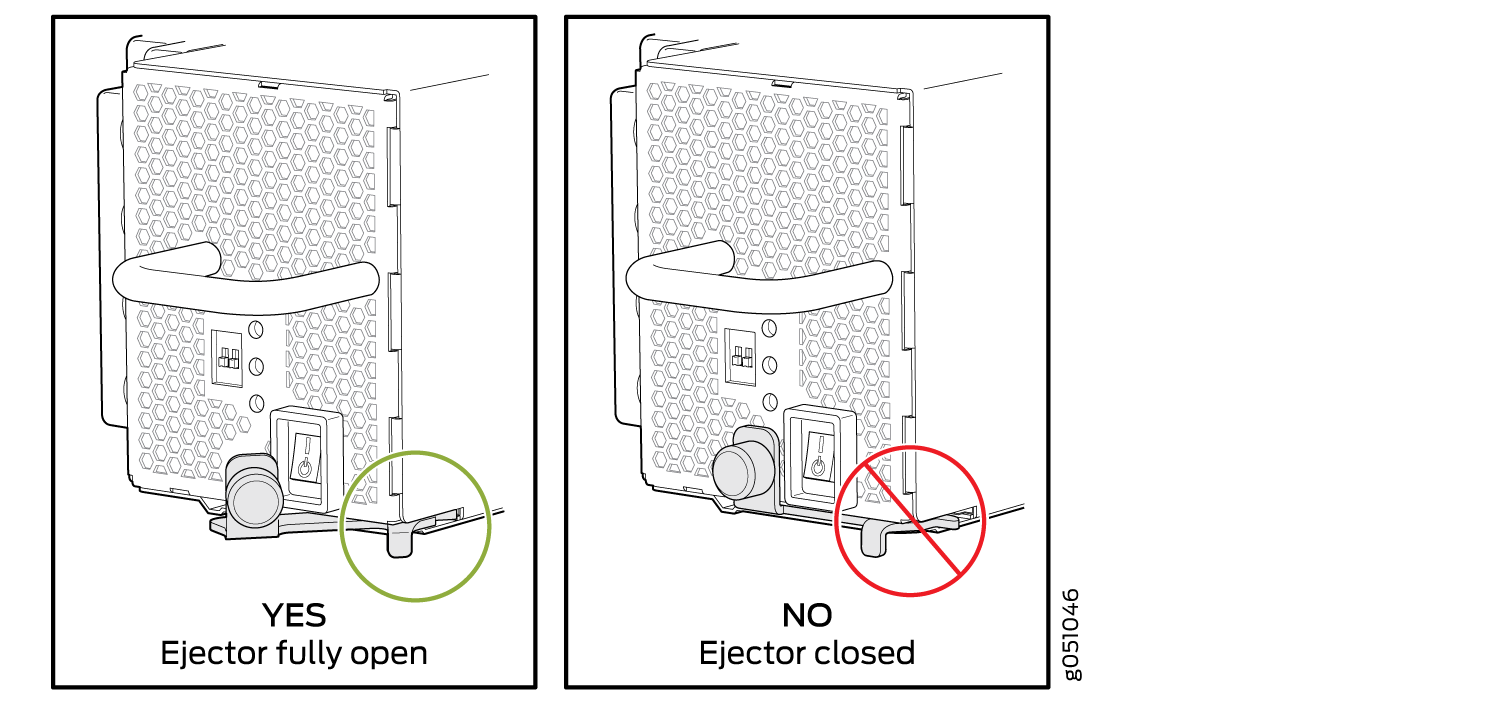

注意：

确保弹出器完全打开，以避免刮伤机箱。

如何安装 QFX10000-PWR-DC 电源

在机箱中安装 QFX10000-PWR-DC 电源之前，确保您遵守所有安全警告和警告：

警告：

在执行直流电源程序之前，请确保直流电路的电源已断开。为了确保所有电源均关闭，请定位为直流电路提供服务的板上的配电盘，将配电盘切换至 OFF 位置，并将断开开关的开关手柄胶带在 OFF 位置。
谨慎：

将电源连接到交换机之前，持牌电工必须将电缆插拔到您供应的地线和电缆上。电缆接线错误可能会损坏交换机（例如，导致短路）。
谨慎：

请勿在同一机箱中混用交流和直流电源。
谨慎：

为了满足安全和电磁干扰 （EMI） 要求并确保正常运行，必须先将 QFX10008 交换机连接到地面，然后再将其连接到电源。对于需要机箱单独接地导线的安装，请使用交换机机箱上的保护接地终端连接到地面。有关使用单独地线将 QFX10000 交换机连接到地面的说明，请参阅 将 QFX10008 或 QFX10016 连接到地地。
注意：

QFX10000-PWR-DC 电源的电池回电必须作为隔离直流回电 （DC-I） 连接。

  • 确保您了解如何防止 ESD 损坏。请参阅 防止静电放电损坏。

  • 确保您使用以下部件和工具可用于安装 QFX10000-PWR-DC 电源：

    • 静电放电 （ESD） 地带

    • 已连接电缆块（提供）的直流电源电缆（未提供）

      QFX10000 中提供的终端接线块大小为 4 AWG （21.1 mm2） 或 6 AWG （13.3 mm2） 电源电缆。在机箱中运行所有 QFX10000-PWR-DC 电源模块时，您提供的直流电源电缆必须为 6 AWG （13.3 2） 毫米的绞线。我们建议在电源线和接线架的压接部分周围安装热缩管绝缘材料。

      注意：

      如果将 QFX10000-PWR-DC 升级到 JNP10K-PWR-DC2 并将输入模式设置为高 （80-A），则必须使用 4 AWG （21.1 毫米 21.1 毫米 8） 绞线。
      注意：

      请参阅热符号 。在访问风扇托盘和电源时戴上耐热手套。

    • 13/32 英寸（10 毫米）坚果驱动器或插座扳手

    • 菲利普斯 （+） 起子，编号 1 和 2

    • 万用表

QFX10008 和 QFX10016 机箱中的 QFX10000-PWR-DC 电源是可热可拆卸且可热插的现场可更换单元 （FRU）。您可以在 QFX10008 交换机机箱中安装多达 6 个 QFX10000-PWR-DC 电源，在 QFX10016 交换机机箱中安装多达 10 个。所有直流电源都安装在机箱背面的插槽中，位于机箱左侧的插槽中。

要 QFX10000-PWR-DC 电源安装 QFX10000：

  1. 将静电放电 （ESD） 地表带固定在裸露的手腕上，并将表带连接到机箱上的 ESD 点。QFX10008 后面板上有一个 ESD 点，位于保护性接地终端旁边和 PSU 5 以下（见 图 30），QFX10016 后面板上有 一个 PSU_9 以下点（参见 图 31）。
    图 30：QFX10008 机箱后部 ESD Point on QFX10008 Chassis Rear的 ESD 点
    1
    —
    ESD 点

    图 31：QFX10016 机箱后部 ESD Point on QFX10016 Chassis Rear的 ESD 点
    1
    —
    ESD 点

  2. 注意不要接触电源组件、针脚、引线或杂音连接，请从电源袋中取出电源。
    谨慎：

    请参阅热符号 。电源表面很热。将电源拉出机箱的一半，让电源冷却几分钟，或者在拔下电源时戴上耐热手套。
  3. 剥下并取出覆盖电源所有四面的防护塑料包装。
  4. 确保将电源交换机设置为备用 （O） 位置。此开关会关闭输入电压;它不会中断数据中心

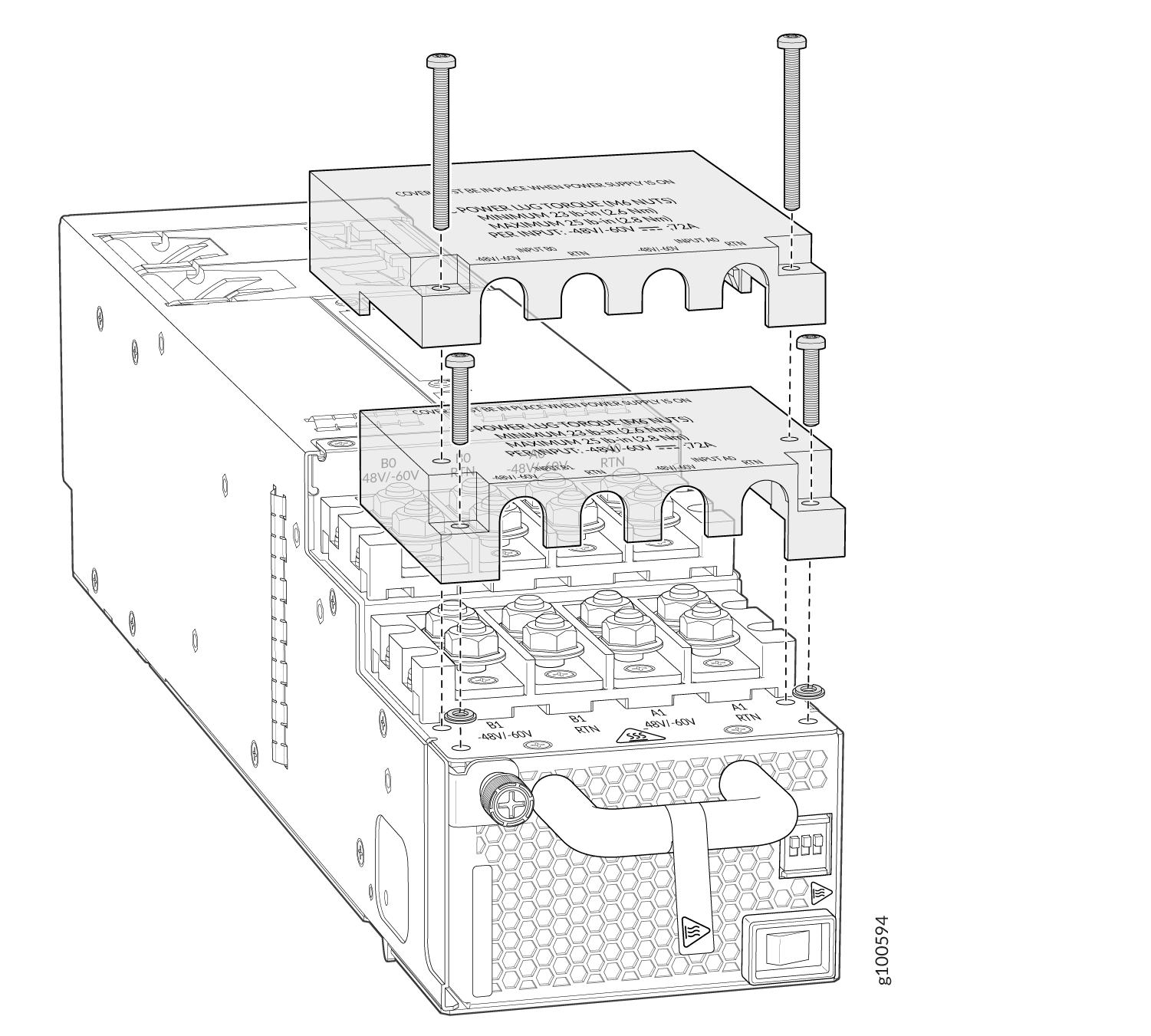

  5. 使用 2 号菲利普斯 （+） 螺丝刀松动螺丝，从直流电源输入终端上卸下塑料电缆盖（参见 图 32）。

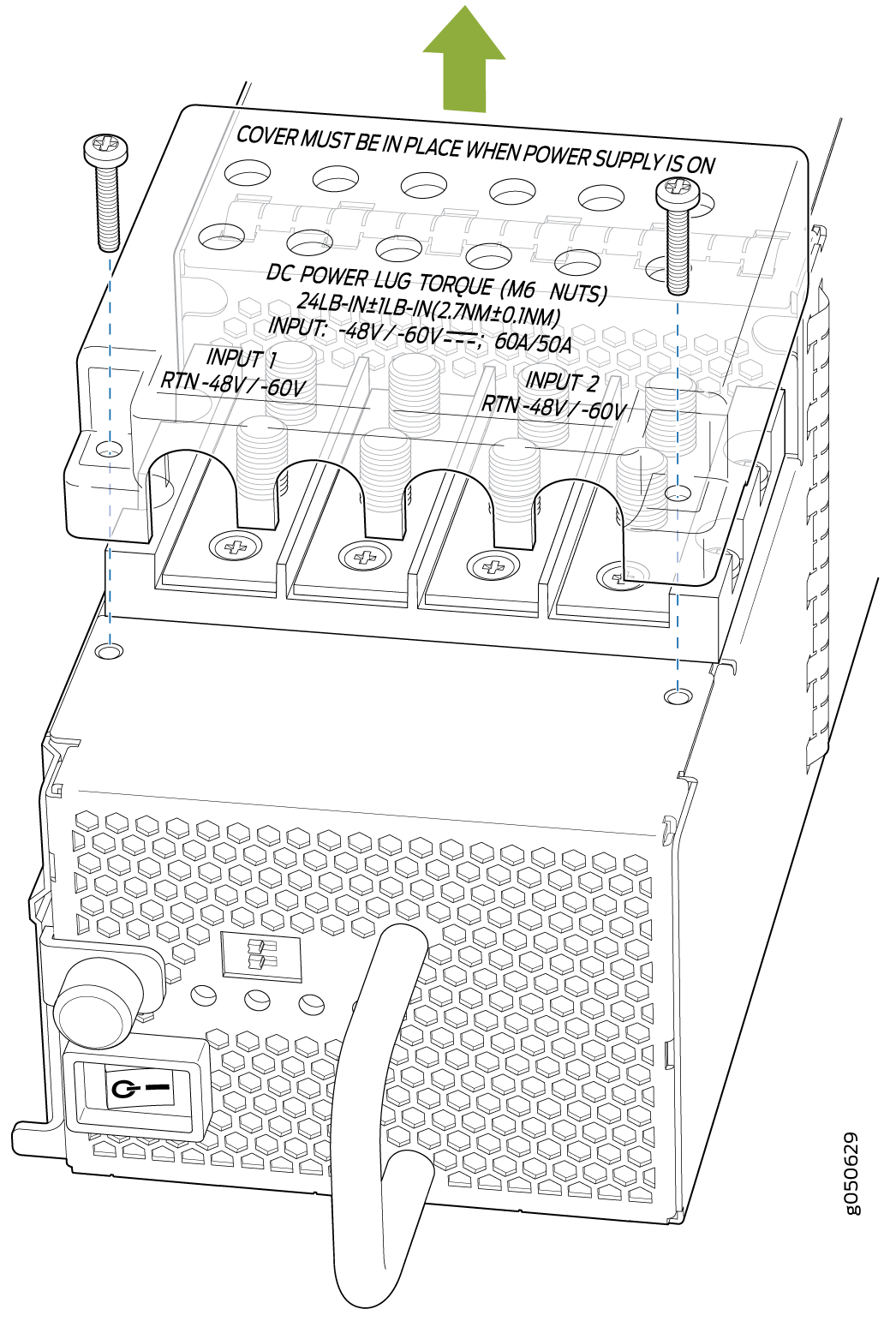

    图 32：卸下 QFX10000-PWR-DC 电源 Removing the Plastic Cable Cover on a QFX10000-PWR-DC Power Supply上的塑料电缆盖
  6. 使用 13/32 英寸（10 毫米）的螺母驱动器或插座扳手从每个直流电源输入终端卸下螺母，以松动螺母。
  7. 确保电源断路器打开，以便直流电源电缆引线上的电压为 0 V，并在连接直流电源时电缆引线不会处于活动状态。
  8. 在每根直流电源线上安装一个电源管。确保 LUG 满足 4 AWG 线路的双孔标准搬运终端。耳应为双端口，1/4 英寸，间隔 5/8 英寸。该终端必须支持 4 AWG 或更大线路的双孔标准拉杆终端。
  9. 在连接到电源之前，验证直流电源电缆是否已正确标记。在典型的配电方案（其中回传器连接到电池厂的机箱地）中，您可以使用万用表验证 –48V 和 RTN 直流电缆对机箱地面的阻力：

    • 电缆与机箱地面的阻力非常高（表示开路），为负 （–），将安装在 –48V （输入）直流电源输入终端上。

    • 到机箱地面的阻力极低的电缆（表示闭路）为正 （+），将安装在 RTN （返回）直流电源输入终端上。

    谨慎：

    必须确保电源连接保持适当的极性。电源电缆可能被标记为 （+） 和 （–）， 以表示其极性。直流电源线没有标准颜色编码。
  10. 在电缆周围安装热缩管绝缘层。

    要安装热缩管：

    1. 将管道滑过电缆连接到拉杆盒的部分。确保管道覆盖电线的末端和连接的接线盒。

    2. 用热枪收缩管道。请确保均匀加热管道的四面，使其紧密收缩在电缆周围。

    图 33 显示了安装热缩管的步骤。

    注意：

    管道不要过热。
    图 33：如何安装热缩管 How to Install Heat-Shrink Tubing
  11. 将每根电源线接线架安装在直流电源输入终端上，用坚果固定（参见图 34）。将 23 英寸（2.6 Nm） 和 25 英寸磅（2.8 Nm） 的扭力施加到每个坚果。（请使用 13/32 英寸[10 毫米]坚果驱动器或插座扳手））

    1. 将每个正 （+） 直流电源电缆固定到 RTN （回传）直流电源输入终端。

    2. 将每个负 （–） 直流电源电缆固定到 –48V （输入）直流电源输入终端。

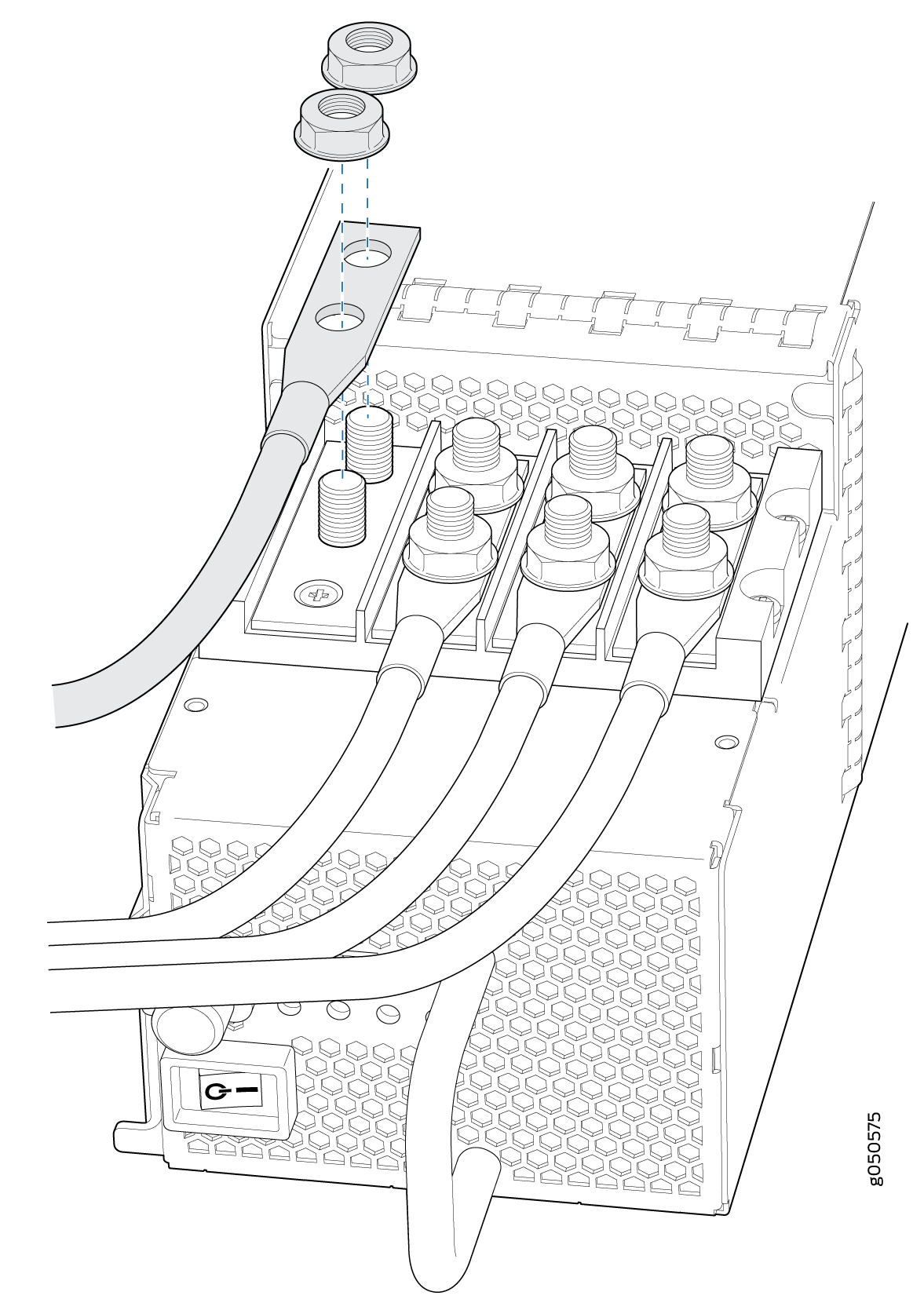

    图 34：将 QFX10000-PWR-DC 电源线连接到 QFX10000 Connecting the QFX10000-PWR-DC Power Supply Cables to a QFX10000

    每个电源都有两组独立的直流电源输入终端（INPUT 1：RTN -48V/–60V：和 INPUT 2：RTN –48V/–60V）。为了实现馈电冗余，每个电源都必须由来自馈电 INPUT 1 和馈电 2 的专用电源 供电。此配置为交换机提供通常部署的 INPUT 1/ INPUT 2 馈电冗余。输入端与机箱地面之间有基本绝缘层。此外，RTN 输入馈送之间还有基本的绝缘层。

  12. 使用菲利普斯 （+） 螺丝刀 2 将塑料电缆盖安装在每套电源线上，拧紧螺丝。
  13. 如果机箱上的电源插槽上有盖板，请将拇指和食指插入指孔，挤压并拉出插槽中的盖板。保存封面面板供后续使用（对于 QFX10008 安装，请参阅 图 35 ，对于 QFX10016 安装，请参阅 图 36 ）。
    图 35：卸下 QFX10008 Removing the PSU Cover Panel on a QFX10008 上的 PSU 盖板
    图 36：卸下 QFX10016 Removing the PSU Cover Panel on a QFX10016 上的 PSU 盖板
  14. 用手指或用菲利普斯 （+） 螺丝刀（编号 1）在逆时针方向拧下固定式螺丝。
  15. 将固定的螺丝从电源的面板上拉开，以松开锁销。
    注意：

    您可以将电源安装在 QFX10008 和 QFX10016 上标记为 PSU 0 到 PSU 9 的任何插槽中（从上至下）。
  16. 用双手将电源放入交换机背面的电源插槽中。
  17. 将电源直接滑入机箱，直到电源已完全插入插槽中。确保电源面板与任何相邻的电源面板或电源盖面板齐平（请参阅 图 37 和 图 38）。
  18. 将固定式螺丝推入电源面板。确保螺丝固定在面板上的相应孔内。
  19. 用手指或用菲利普斯 （+） 螺丝刀（编号 1）顺时针旋转来拧紧圈子。不要过紧 — 施加的量不要超过 7.3 磅。（0.82 Nm） 的扭力到螺丝。当螺丝完全拧紧时，锁销会锁定到交换机机箱中。
    图 37：在 QFX10008 中安装 QFX10000-PWR-DC 电源 Installing a QFX10000-PWR-DC Power Supply in a QFX10008
    图 38：在 QFX10016 中安装 QFX10000-PWR-DC 电源 Installing a QFX10000-PWR-DC Power Supply in a QFX10016
    注意：

    确保弹出器完全打开，以避免刮伤机箱。

  20. 将 INP1 电缆路由到电源，将 INP2 路由到另一个电源。QFX10000-PWR-DC 共享电源，因此如果一个输入端的功率下降，电源能够在内部实现负载平衡。参见 图 39 和 图 40。
    图 39： QFX10008 上 QFX10000-PWR-DC 电缆的负载均衡 Proper Load Balancing for QFX10000-PWR-DC Power Cables on QFX10008
    图 40： QFX100016 上 QFX10000-PWR-DC 电缆的负载均衡 Proper Load Balancing for QFX10000-PWR-DC Power Cables on QFX100016
    警告：

    确保电缆不会阻止对路由器组件的访问，也不会在有人可能绊倒的地方叠加。通过将电缆从机箱背面的风扇托盘和电源送出，始终防止电缆暴露在热空气排放中。

  21. 为输入 1 和输入 2 设置启用开关（请参阅 图 41）。

    同时使用两个源输入时，将两个启用交换机都设置为 | （on）位置。不使用源冗余时，将未使用的源设置为 O （关闭）位置。如果未使用源输入且启用交换机已 | （打开），则 LED 灯变为红色，表示已出错。

    图 41：为电源 Setting the Enable Switches for the Power Source设置启用交换机
    1
    —
    用于启用输入源的 Dip 交换机
    2
    —
    电源开关，打开 （|） 和备用 （o）
  22. 验证电源面板上的输入 1 和 2 LED 是否亮起并稳定开启。
  23. 按电源开关至 on （|） 位置。

如何卸下 JNP10K-PWR-DC2 电源

从交换机卸下直流电源之前：

确保您使用以下部件和工具可卸下 JNP10K-PWR-DC2 电源：

  • 隔热手套能够承受 158°F （70°C） 至 176°F （80°C） 范围内的温度

  • 静电放电 （ESD） 地带

  • 菲利普斯 （+） 起子，编号 1 和 2

  • 13/32 英寸（10 毫米）坚果驱动器或插座扳手

  • 用于电源插槽的更换电源或盖板

QFX10000 机箱中的 JNP10K-PWR-DC2 电源是可热可拆卸且可热插的现场可更换单元 （FRU）。卸下机箱背面的电源。

谨慎：

正常工作的 JNP10K-PWR-DC2 电源可达到 158°F （70°C） 至 176°F （80°C） 的温度范围：为了避免受伤，不要徒手触摸正在运行的电源。
谨慎：

卸下电源之前，请确保您的电源足以为机箱中剩余的交换机供电。请参阅 QFX10008 电源规划、 QFX10016 QFX10000 组件的电源规划和电源要求。
谨慎：

交换机运行期间，请勿将电源插槽长时间空置。立即更换电源，或在空插槽上安装盖板。

要从 QFX10000 交换机卸下 JNP10K-PWR-DC2 电源：

  1. 将静电放电 （ESD） 地表带固定在裸露的手腕上，并将表带连接到机箱上的 ESD 点。QFX10008 后面板的 PSU 5 下方有一个 ESD 点（参见 QFX10016 上的PSU_9图 42 及以下PSU_9（参见图 43）。
    图 42：QFX10008 机箱后部 ESD Point on QFX10008 Chassis Rear的 ESD 点
    1
    —
    ESD 点

    图 43：QFX10016 机箱后部 ESD Point on QFX10016 Chassis Rear上的 ESD 点
    1
    —
    ESD 点

  2. 请确保直流电源电缆引线的电压为 0 V，且电缆在拔除过程中不一定可能变为活动状态。
  3. 确保固定螺丝右侧的黑色电源输出开关设置为备用位置。
  4. 用手指或用菲利普斯 （+） 螺丝刀（编号 1）逆时针拧下固定螺丝。
  5. 将固定的螺丝从电源的面板上旋转，以松开锁销。（参见 图 44 和 图 45。）
    图 44：卸下 QFX10008 上的 JNP10K-PWR-DC2 电源 Removing a JNP10K-PWR-DC2 Power Supply on QFX10008
    图 45：卸下 QFX10016 上的 JNP10K-PWR-DC2 电源 Removing a JNP10K-PWR-DC2 Power Supply on QFX10016
  6. 戴上耐热手套，保护您的双手免受热电源的影响。
  7. 注意不要触摸电源组件、别针、引线或交配连接，用手套的手放在电源下以支持它。另一手抓住电源手柄，将电源完全从机箱中拉出。
  8. 如果不更换电源，请将盖板安装在插槽上。
    1. 将拇指和食指插入盖板的指孔。
    2. 挤入插槽中，将盖子放入插槽中。
    3. 松开手指，盖子留在插槽中。
  9. 使用菲利普斯 （+） 螺丝刀（编号 2），按时针拔下塑料电缆盖上的螺丝，以逆时针保护输入终端螺柱。
  10. 使用输入终端螺柱上的 13/32 英寸（10 毫米）坚果驱动器或插座扳手逆时旋转坚果。
  11. 从输入终端螺柱上拔下电缆接线块。

如何安装 JNP10K-PWR-DC2 电源

在机箱中安装 HVDC 电源之前，确保您遵守所有安全警告和警告：

警告：

在执行直流电源程序之前，请确保直流电路的电源已断开。为了确保所有电源均关闭，请定位为直流电路提供服务的板上的配电盘，将配电盘切换至 OFF 位置，并将断开开关的开关手柄胶带在 OFF 位置。
警告：

从机箱卸下工作 HVDC 电源时，戴上隔热手套，防止严重烧伤。HVDC 电源的温度范围为 158°F （70°C） 至 176°F （80°C）。
谨慎：

将电源连接到交换机之前，持牌电工必须将电缆插拔到您供应的地线和电缆上。电缆接线错误可能会损坏交换机（例如，导致短路）。
谨慎：

请勿在同一运行的机箱中混用交流、直流或 HVDC 电源。您可以在安装过程中混合使用直流和 HVDC 电源，同时将一种电源换成另一种。
谨慎：

为了满足安全和电磁干扰 （EMI） 要求并确保正常运行，必须先将 QFX10008 交换机连接到地面，然后再将其连接到电源。对于需要机箱单独接地导线的安装，请使用交换机机箱上的保护接地终端连接到地面。有关使用单独地线将 QFX10000 交换机连接到地面的说明，请参阅 将 QFX10008 或 QFX10016 连接到地地。
注意：

JNP10K-PWR-DC2 电源的电池回电必须作为隔离直流回电 （DC-I） 连接。

  • 确保您了解如何防止 ESD 损坏。请参阅 防止静电放电损坏。

  • 确保您使用以下部件和工具可用于安装直流电源：

    • 静电放电 （ESD） 地带

    • 使用高电流电缆组件，CBL-PWR2-BARE（未提供）与电缆接线耳（提供）一起连接

      为 JNP10K-PWR-DC2 提供的终端接线片为 Panduit LCD4-14A-L 或等效项，大小为 4 AWG （21.1 mm2） 电源电缆。我们建议在电源线和接线架的压接部分周围安装热缩管绝缘材料。

    • 13/32 英寸（10 毫米）坚果驱动器或插座扳手

    • 菲利普斯 （+） 起子，编号 1 和 2

    • 万用表

QFX10000 机箱中的 JNP10K-PWR-DC2 电源是可热可拆卸且可热插的现场可更换单元 （FRU）。您可以在 QFX10008 交换机机箱中安装最多 6 个电源。所有 HVDC 电源都安装在机箱背面的机箱左侧的插槽中。

想要在 QFX10008 或 QFX10016 中安装 JNP10K-PWR-DC2 电源：

  1. 将静电放电 （ESD） 地表带固定在裸露的手腕上，并将表带连接到机箱上的 ESD 点。QFX10008 后面板上有一个 ESD 点，位于保护性接地终端旁边，低于 PSU 5 （见 图 46），QFX10016 上 PSU_9 下方（参见 图 47）。
    图 46：QFX10008 机箱后部 ESD Point on QFX10008 Chassis Rear上的 ESD 点
    1
    —
    ESD 点

    图 47：QFX10016 机箱后部 ESD Point on QFX10016 Chassis Rear的 ESD 点
    1
    —
    ESD 点

  2. 注意不要接触电源组件、针脚、引线或杂音连接，请从电源袋中取出电源。
  3. 剥下并取出覆盖电源所有四面的防护塑料包装。
  4. 确保将电源交换机设置为备用 （O） 位置。此开关会关闭输入电压;它不会中断数据中心
  5. 使用 2 号菲利普斯 （+） 螺丝刀松开电源输入终端的塑料电缆盖（参见 图 48）。
    图 48：卸下 JNP10K-PWR-DC2 电源 Removing the Plastic Cable Cover on a JNP10K-PWR-DC2 Power Supply上的塑料电缆盖
  6. 使用 13/32 英寸（10 毫米）的螺母驱动器或插座扳手从每个直流电源输入终端卸下螺母，以松动螺母。
  7. 确保电源断路器打开，以便直流电源电缆引线上的电压为 0 V，并在连接直流电源时电缆引线不会处于活动状态。
  8. 在连接到电源之前，验证直流电源电缆是否已正确标记。在典型的配电方案（其中回传器连接到电池厂的机箱地）中，您可以使用万用表验证 –48V 和 RTN 直流电缆对机箱地面的阻力：

    • 电缆与机箱地面的阻力非常高（表示开路），为负 （–），将安装在 –48V （输入）直流电源输入终端上。

    • 到机箱地面的阻力极低的电缆（表示闭路）为正 （+），将安装在 RTN （返回）直流电源输入终端上。

    谨慎：

    必须确保电源连接保持适当的极性。电源电缆可能被标记为 （+） 和 （–）， 以表示其极性。直流电源线没有标准颜色编码。
  9. 在电缆周围安装热缩管绝缘层。

    要安装热缩管：

    1. 将管道滑过电缆连接到拉杆盒的部分。确保管道覆盖电线的末端和连接的接线盒。

    2. 用热枪收缩管道。请确保均匀加热管道的四面，使其紧密收缩在电缆周围。

    图 49 显示了安装热缩管的步骤。

    注意：

    管道不要过热。
    图 49：如何安装热缩管 How to Install Heat-Shrink Tubing
  10. 将每根电缆接线架安装在直流电源输入终端上，用坚果固定（参见图 50）。将 23 英寸（2.6 纳米）和 25 英寸（2.8 N-m） 的扭力施加至每个坚果。（请使用 13/32 英寸[10 毫米]坚果驱动器或插座扳手））

    1. 将每个正 （+） 直流电源电缆固定到 RTN （回传）直流电源输入终端。

    2. 将每个负 （–） 直流电源电缆固定到 –48V （输入）直流电源输入终端。

    每个电源都有两组独立的直流电源输入终端（INPUT 1：RTN -48V/–60V：和 INPUT 2：RTN –48V/–60V）。为了实现馈电冗余，每个电源都必须由来自馈电 INPUT 1 和馈电 2 的专用电源 供电。此配置为交换机提供通常部署的 INPUT 1/ INPUT 2 馈电冗余。输入端与机箱地面之间有基本绝缘层。此外，RTN 输入馈送之间还有基本的绝缘层。

    图 50：将直流电源线连接到 JNP10K-PWR-DC2 Connecting the DC Power Supply Cables to a JNP10K-PWR-DC2
  11. 使用菲利普斯 （+） 螺丝刀 2 将塑料电缆盖安装在每套电源线上，拧紧螺丝。
  12. 如果机箱上的电源插槽上有盖板，请将拇指和食指插入指孔，挤压并拉出插槽的盖。保存盖板供以后使用（请参阅 图 51 和 图 52）。
    图 51：卸下 QFX10008 Removing the Power Supply Cover Panel on a QFX10008 上的电源盖面板
    图 52：卸下 QFX10016 Removing the Power Supply Cover Panel on a QFX10016 上的电源盖面板
  13. 用手指或用菲利普斯 （+） 螺丝刀（编号 1）在逆时针方向拧下固定式螺丝。
  14. 将固定的螺丝从电源的面板上旋转，以松开锁销。
  15. 用双手将电源放入交换机背面的电源插槽中。将电源直接滑入机箱，直到电源已完全插入插槽中。电源将从机箱中突出约 2 英寸（5 厘米）（请参阅 图 53 和 图 54）。
  16. 将固定式螺丝推入电源面板。确保螺丝固定在面板上的相应孔内。
  17. 用手指或用菲利普斯 （+） 螺丝刀（编号 1）顺时针旋转来拧紧圈子。不要过紧 — 对螺丝的扭力不要超过 7.3 磅（0.82 Nm）。当螺丝完全拧紧时，锁销会锁定到交换机机箱中。
    图 53：在 QFX10008 中安装 JNP10K-PWR-DC2 Installing a JNP10K-PWR-DC2 in QFX10008
    图 54：在 QFX10016 中安装 JNP10K-PWR-DC2 Installing a JNP10K-PWR-DC2 in QFX10016
  18. 将 INP1 电缆路由到电源，将 INP2 路由到另一个电源。JNP10K-PWR-DC2 共享电源，因此，如果一个输入端的功率下降，电源能够在内部实现负载平衡。参见 图 55 和 图 56。
    图 55：对 QFX10008 上的 JNP10K-PWR-DC2 电缆进行适当的负载平衡 Proper Load Balancing for JNP10K-PWR-DC2 Power Cables on QFX10008
    图 56： QFX100016 上的 JNP10K-PWR-DC2 电缆适当负载平衡 Proper Load Balancing for JNP10K-PWR-DC2 Power Cables on QFX100016
    警告：

    确保电缆不会阻止对路由器组件的访问，也不会在有人可能绊倒的地方叠加。通过将电缆从机箱背面的风扇托盘和电源送出，始终防止电缆暴露在热空气排放中。

  19. 设置三个 DIP 交换机以设置输入，以及电源是否以 3000 W 还是 5500 W 运行。参见 表 2 和 图 57。

    同时使用两个源输入时，将两个启用开关都设置为 On 位置。不使用源冗余时，将未使用的源设置为 O （关闭）位置。如果源输入未使用且启用交换机 已| （打开），LED 将变为红色，表示出错。

    表 2：设置 JNP10K-PWR-DC2 DIP 交换机

    开关

    状态

    领域

    1

    开启

    IP0 存在

    关闭

    IP0 不存在

    2

    开启

    IP1 存在

    关闭

    IP1 不存在

    3

    开启

    支持 30 A 馈送;单个源为 5500-W，双源为 5000-W

    关闭

    支持 20 A 馈送;电源容量为 3000-W
    图 57：为电源 Setting the Enable Switches for the Power Source设置启用交换机
    1
    —
    Dip 交换机
    2
    —
    电源开关，开启 （|） 和备用 （O）
  20. 验证电源面板上的输入 1 和 2 LED 是否亮起并稳定开启。
  21. 按电源开关至 on （|） 位置。

相关文档
