维护PTX10016冷却系统组件

PTX10016 路由器有两个独立的可现场更换的风扇托架和风扇托架控制器。要安装或卸下风扇托架和风扇托架控制器，请阅读以下部分。

在 PTX10016 路由器中安装风扇托架

安装风扇托架之前：

  • 确保您了解如何防止 ESD 损坏。请参阅 防止静电放电损坏。

  • 确保您拥有以下可用的部件和工具：

    • 静电放电 （ESD） 接地带（在附件套件中提供）

    • 可选 - 十字 （+） 螺丝刀，编号 1 或 2

每个风扇托架都是一个可热拔除和可热插入的现场可更换部件 （FRU）;您可以在路由器运行时卸下和更换风扇托架，而无需关闭路由器电源或中断路由功能。风扇托架有两种型号（部件号：JNP10016-FAN 和 JNP10016-FAN2）。

每个风扇托架都垂直安装在机箱的后部或 FRU 侧。

要安装风扇托架：

  1. 将 ESD 接地腕带的一端缠绕并固定在裸露的手腕上，然后将腕带的另一端连接到机箱上的一个 ESD 点。ESD 点位于保护接地端子旁边和 PTX10016 机箱后部 PSU 9 下方（参见 图 1）。
    图 1：PTX10016 机箱 ESD Point on the Rear of the PTX10016 Chassis后部的 ESD 点
    1
    —

    ESD 点


  2. 抓住顶部和底部风扇托架手柄，然后将风扇托架底部与风扇托架插槽底部对齐。
  3. 将风扇托架的底部边缘放在插槽中，然后将风扇托架滑入到位，使其完全就位。
  4. 拧紧外加螺钉，直到螺钉拧紧。请参阅图 2 和图 3。

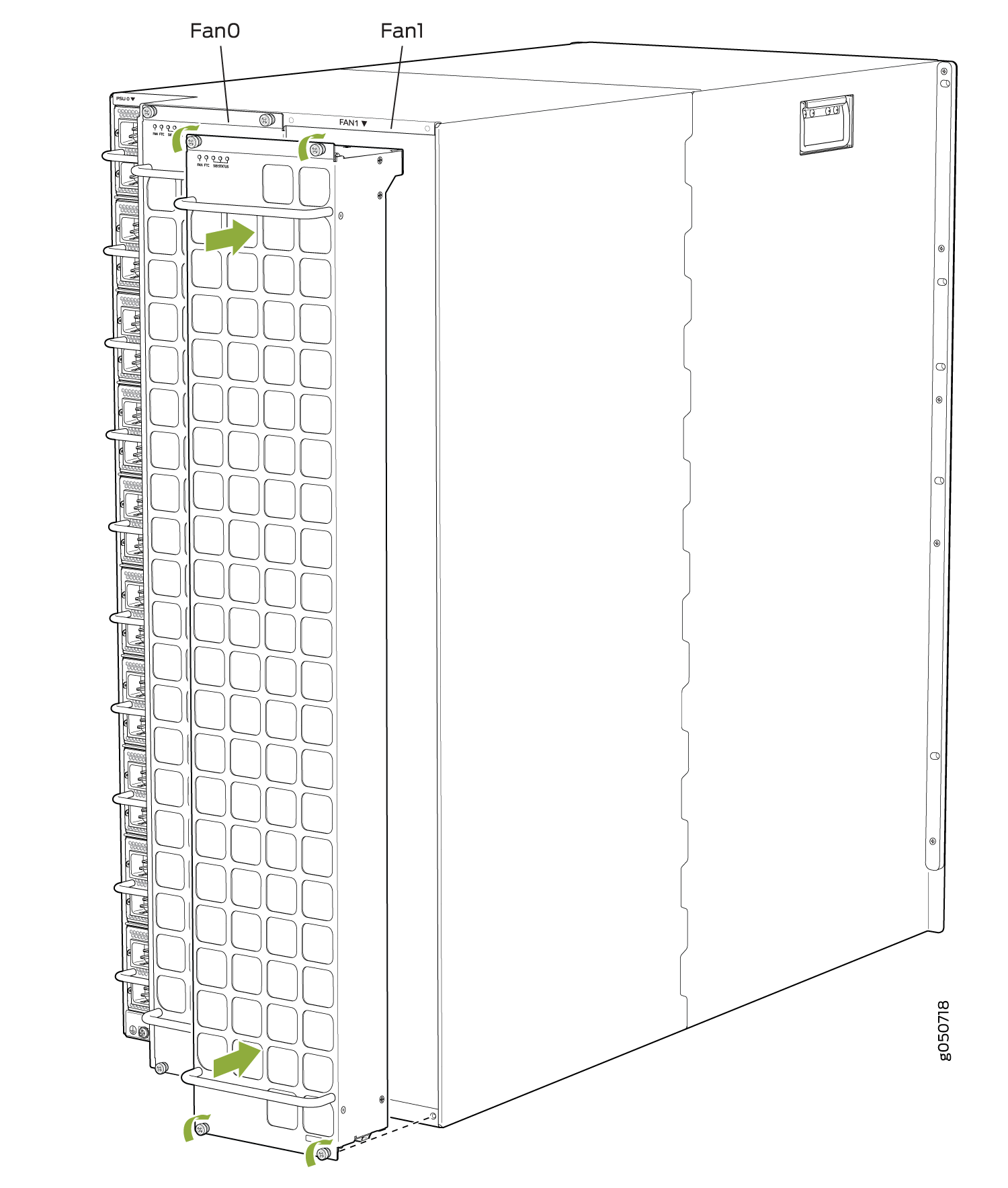

图 2：在 PTX10016 路由器中安装 JNP10016-FAN 风扇托架 Installing the JNP10016-FAN Fan Tray in the PTX10016 Router

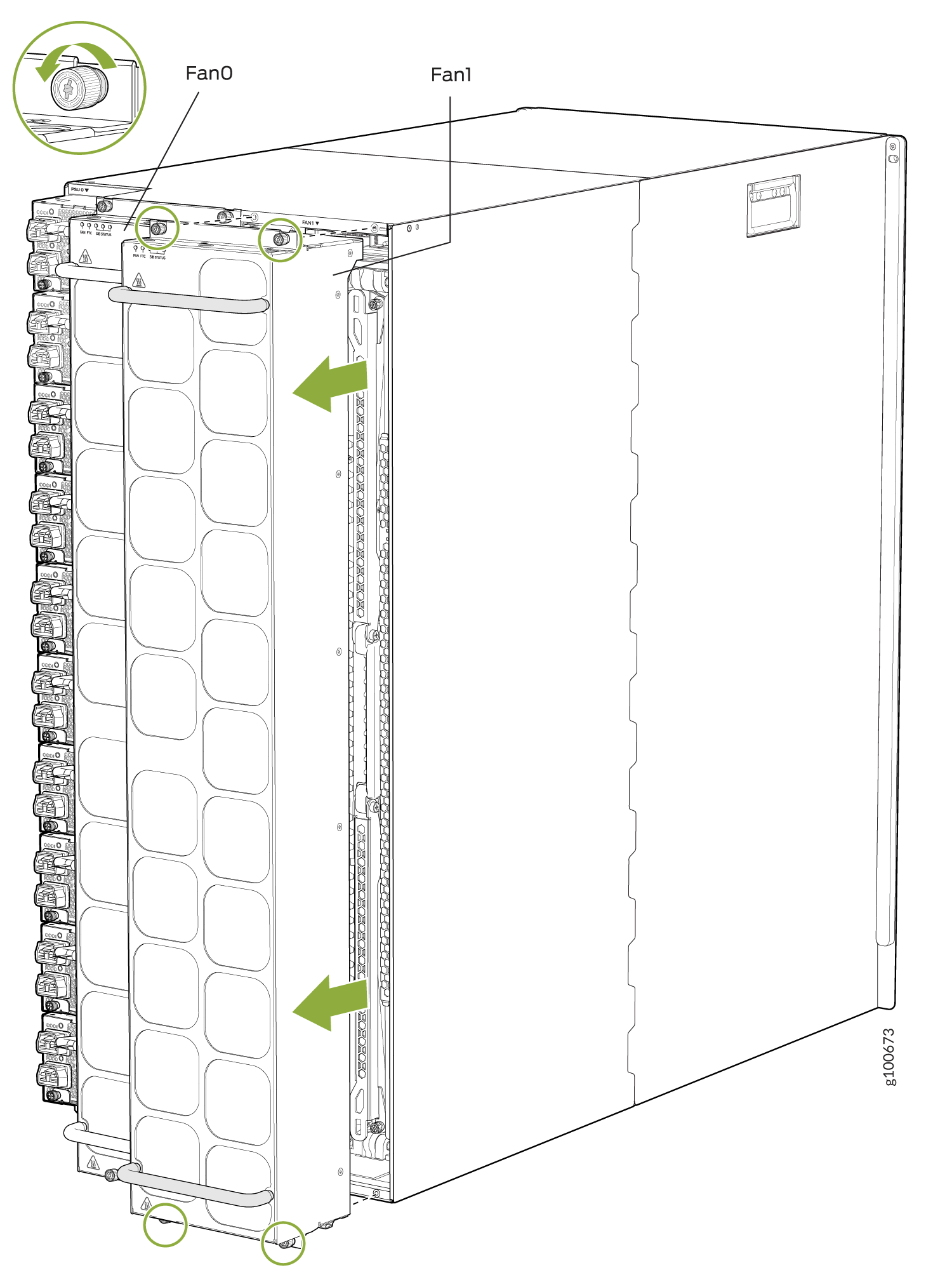

图 3：在 PTX10016 路由器中安装 JNP10016-FAN2 风扇托架 Front view of server enclosure highlighting Fan0 and Fan1 locations with arrows showing airflow direction. Close-up of fan design and installation.

从 PTX10016 路由器上卸下风扇托架

PTX10016 机箱有两个独立的可现场更换的风扇托架。每个风扇托架都是一个可热拔除和可热插入的现场可更换部件 （FRU）;您可以在路由器运行时卸下和更换风扇托架，而无需关闭路由器电源或中断路由功能。PTX10016有两种型号的风扇托架（JNP10016-FAN 和 JNP10016-FAN2）。

每个风扇托架都垂直安装在机箱的后部或 FRU 侧。

卸下风扇托架之前：

  • 确保您了解如何防止 ESD 损坏。请参阅 防止静电放电损坏。

  • 确保您拥有以下可用的部件和工具：

    • 静电放电 （ESD） 接地带（在附件套件中提供）

    • 更换风扇托架

    • 防静电袋或防静电垫

    • 可选 - 十字 （+） 螺丝刀，编号 1 或 2

注意：

如果要更换风扇，请在开始更换程序之前以 100% 的速度运行风扇至少 10 分钟。

如果路由器中安装了 Junos OS，请使用 test chassis fan tray 0 speed full-speed 和 test chassis fan tray 1 speed full-speed 命令将风扇配置为 100% 运行。

如果路由器中安装了 Junos OS 演化版，请使用 request chassis fan tray 0 speed 100 和 request chassis fan tray 1 speed 100 命令将风扇配置为 100% 速度运行。

更换风扇托架后，必须将风扇托架配置为以正常速度运行。如果路由器中安装了 Junos OS，请使用 test chassis fan tray 0 speed normal 和 test chassis fan tray 1 speed normal 命令将风扇托架配置为以正常速度运行。

如果路由器中安装了 Junos OS 演化版，请使用 request chassis fan tray 0 speed normal 和 request chassis fan tray 1 speed normal 命令将风扇托架配置为以正常速度运行。

一次只能更换一个风扇托架。

您必须在 表 1 中提到的卸下风扇托盘的时间内更换风扇托架，以防止机箱过热。如果要卸下 JNP10016-FAN2 风扇托架以访问 JNP10016-SF3 交换机接口板 （SIB），建议您在维护时段内执行必要的工作，或在 表 1 所述的时间内重新安装风扇托架。

表 1：风扇托架的更换持续时间

机箱环境温度

期间

20° 摄氏度

5 分钟

30° 摄氏度

3 分钟

40° 摄氏度

1.3 分钟

要卸下PTX10016风扇托架：

  1. 将防静电袋或防静电垫放在平坦、稳定的表面上。
  2. 将 ESD 接地腕带的一端缠绕并固定在裸露的手腕上，然后将腕带的另一端连接到机箱上的一个 ESD 点。ESD 点位于保护接地端子旁边，PTX10016机箱后部 PSU 9 下方（参见 图 4）。
    图 4：PTX10016 机箱 ESD Point on the Rear of the PTX10016 Chassis后部的 ESD 点
    1
    —

    ESD 点


  3. 用拇指和食指或十字螺丝刀拧下四个外加螺钉。
  4. 抓住顶部和底部把手，将风扇托架拉出约 3 英寸。（7.6 厘米）。请参阅图 5 和图 6。

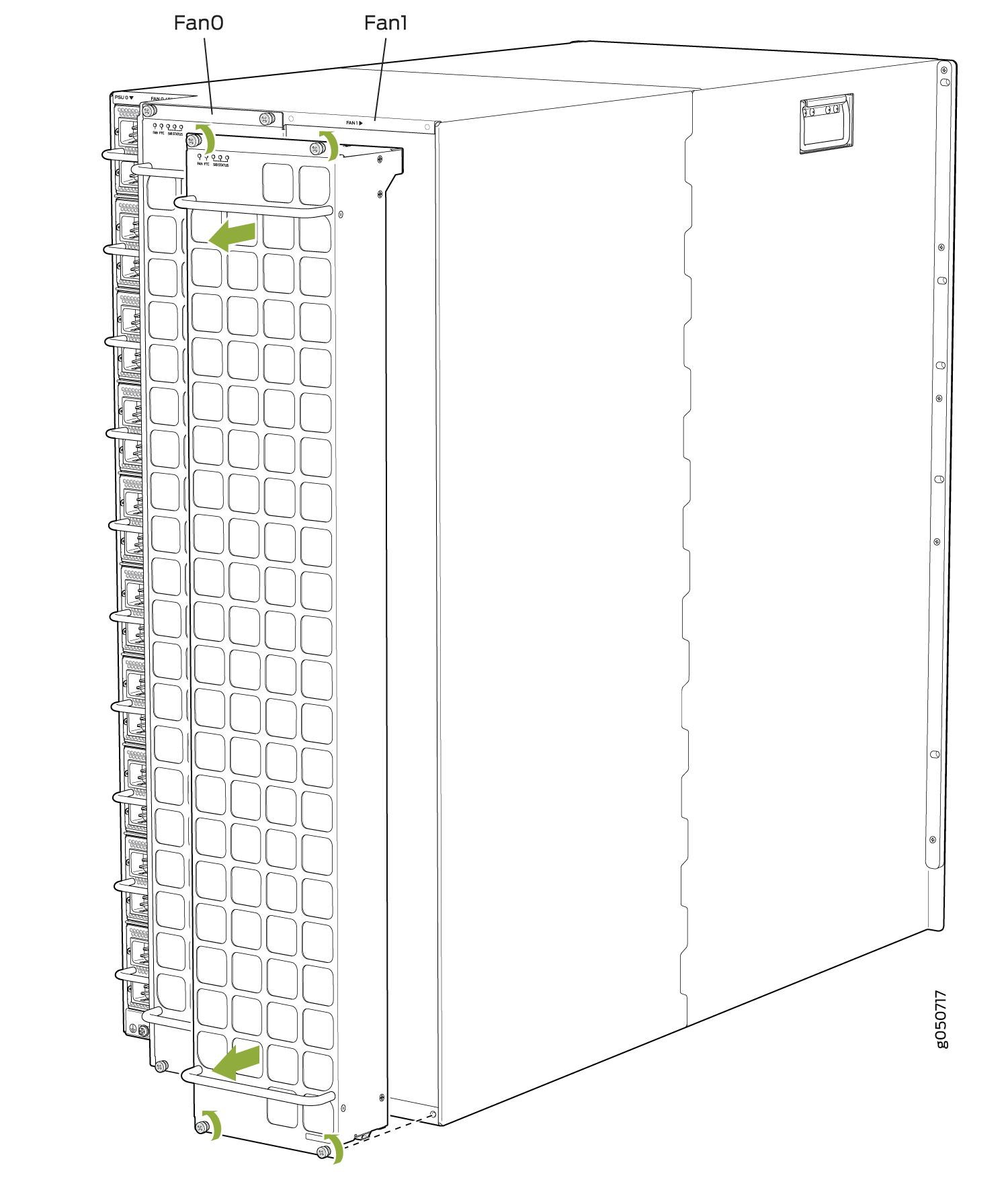

    图 5：从 PTX10016 路由器上卸下 JNP10016-FAN 风扇托架 Remove the JNP10016-FAN Fan Tray from the PTX10016 Router
    图 6：从 PTX10016 路由器上卸下 JNP10016-FAN2 风扇托架 Front view of server chassis highlighting fan modules labeled Fan0 and Fan1 with arrows indicating removal. Inset shows close-up of locking mechanism.
  5. 向前倾斜风扇托架的顶部。
  6. 用双手将风扇托架从插槽中取出，将其放在防静电袋中或将手柄放在侧面的防静电垫上。

在 PTX10016 路由器中安装风扇托架控制器

对于两个风扇托架，每个托架都有一个风扇托架控制器。每个控制器都是一个可热拔除和可热插入的现场可更换部件 （FRU）;您可以在路由器运行时卸下并更换一个风扇托架控制器，而无需关闭路由器电源或中断路由功能。该PTX10016有两种型号的风扇托架控制器：

  • JNP10016-FAN-CTRL，支持部件号为 JNP10016-FAN 的风扇托架

  • JNP10016-FTC2，支持部件号为 JNP10016-FAN2 的风扇托架

请参阅 图 7 和 图 8。

图 7：JNP10016-FAN-CTRL 风扇托架控制器 JNP10016-FAN-CTRL Fan Tray Controller
图 8：JNP10016-FTC2 风扇托架控制器 JNP10016-FTC2 Fan Tray Controller

卸下风扇托架后，风扇托架控制器水平安装在机箱顶部的交换机接口板 （SIB） 上方。

安装风扇托架控制器之前：

要安装风扇托架控制器：

  1. 将 ESD 接地腕带的一端缠绕并固定在裸露的手腕上，然后将腕带的另一端连接到机箱上的一个 ESD 点。ESD 点位于保护接地端子旁边和 PTX10016 机箱后部 PSU 9 下方（参见 图 9）。
    图 9：PTX10016 机箱 ESD Point on the Rear of the PTX10016 Chassis后部的 ESD 点
    1
    —

    ESD 点


  2. 从防静电袋中取出更换的风扇托架控制器。
  3. 小心地将风扇托架控制器滑入风扇托架控制器插槽，直至它与安装孔齐平。JNP10016-FAN-CTRL 风扇托架控制器见图 10，JNP10016-FTC2 风扇托架控制器见图 11。

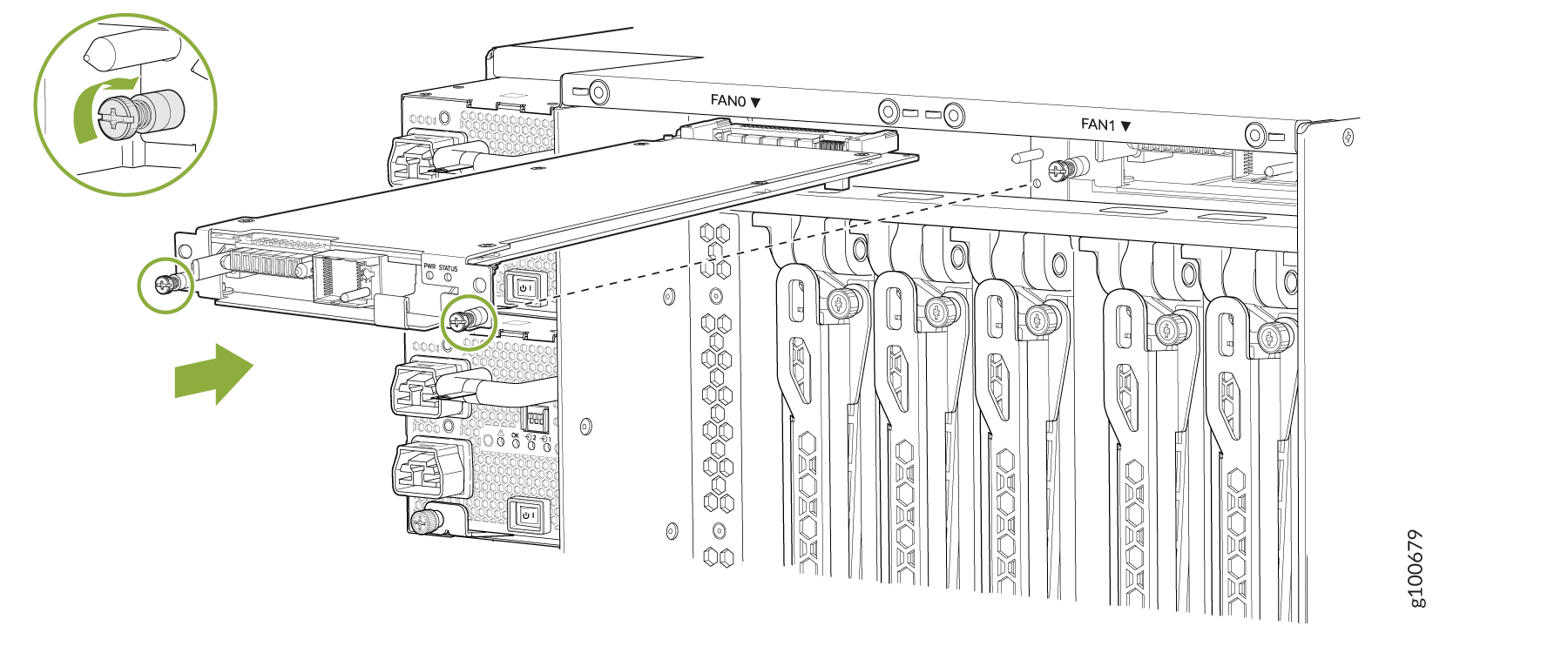

    图 10：安装 JNP10016-FAN-CTRL 风扇托架控制器 Install a JNP10016-FAN-CTRL Fan Tray Controller

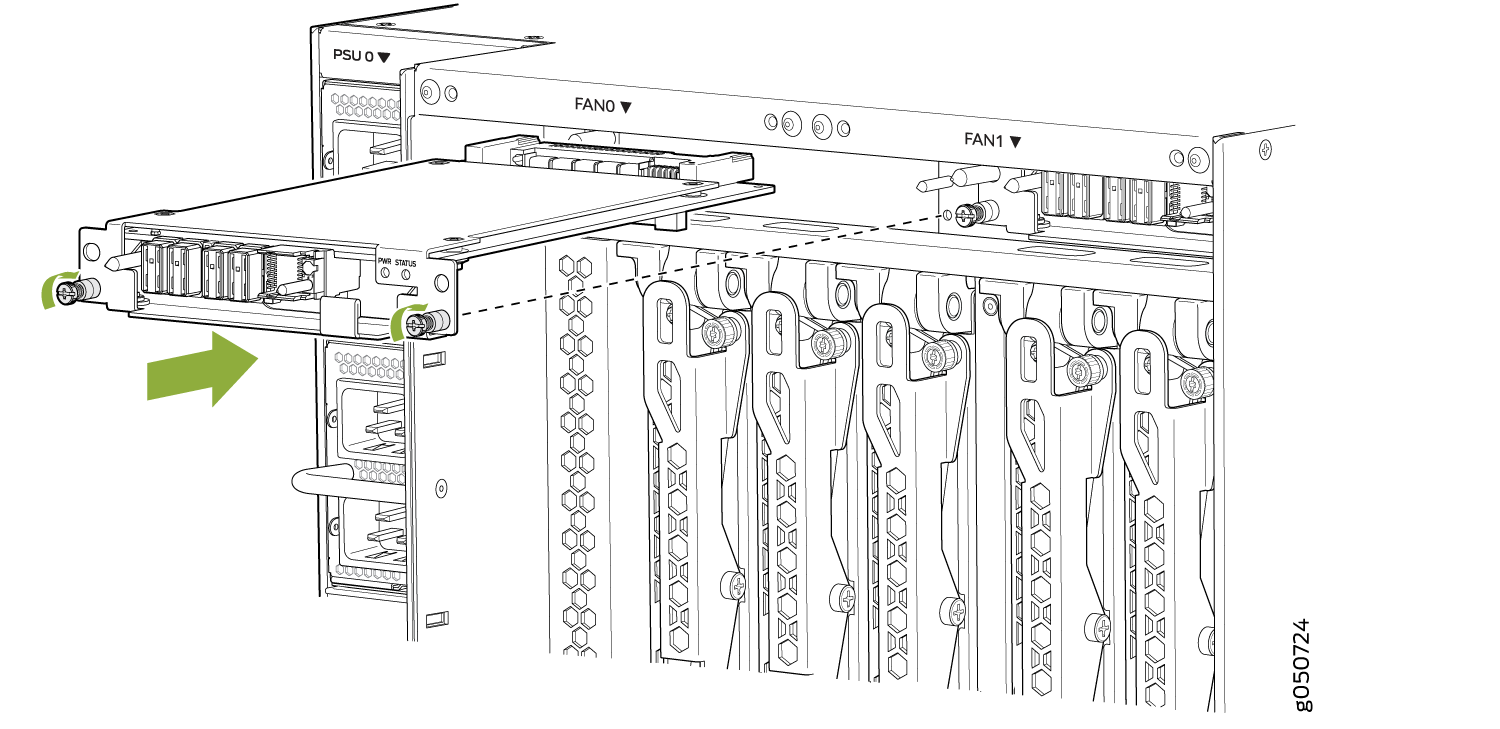

    图 11：安装 JNP10016-FTC2 风扇托架控制器 Removing or installing a module in a server chassis; green circles highlight screw/latch points, arrow shows direction.
  4. 使用十字螺丝刀，拧紧风扇托盘控制器的外加螺钉。
  5. 更换风扇托架。请参阅在 PTX10016 路由器中安装风扇托架。

从 PTX10016 路由器卸下风扇托架控制器

对于两个风扇托架，每个托架都有一个风扇托架控制器。每个控制器都是一个可热拔除和可热插入的现场可更换部件 （FRU）;您可以在路由器运行时卸下并更换一个风扇托架控制器，而无需关闭路由器电源或中断路由功能。PTX10016 路由器的风扇托盘控制器有两种型号：

  • JNP10016-FAN-CTRL，支持部件号为 JNP10016-FAN 的风扇托架

  • JNP10016-FTC2，支持部件号为 JNP10016-FAN2 的风扇托架

JNP10016-FAN-CTRL 风扇托架控制器见图 12，JNP10016-FTC2 风扇托架控制器见图 13。

图 12：JNP10016-FAN-CTRL 风扇托架控制器 JNP10016-FAN-CTRL Fan Tray Controller
图 13：JNP10016-FTC2 风扇托架控制器 JNP10016-FTC2 Fan Tray Controller
谨慎：

请勿卸下风扇托架控制器，除非您有可用的替代控制器。

要访问风扇托架控制器，必须先卸下风扇托架。卸下风扇托架后，风扇托架控制器水平安装在机箱顶部的交换机接口板 （SIB） 上方。

卸下风扇托架控制器之前：

  • 确保您了解如何防止 ESD 损坏。请参阅 防止静电放电损坏。

  • 确保您拥有以下可用的部件和工具：

    • 静电放电 （ESD） 接地带（在附件套件中提供）

    • 防静电袋或防静电垫

    • 更换风扇托架控制器（部件号：JNP10016-FAN-CTRL 或 JNP10016-FTC2）

    • 十字 （+） 螺丝刀，编号 1，用于外加螺钉

  1. 卸下风扇托架。请参阅从 PTX10016 路由器卸下风扇托架。
  2. 使用螺丝刀松开风扇托架控制器两侧的两颗外加螺钉。
  3. 抓住风扇托架控制器并将其直接从插槽中拉出。JNP10016-FAN-CTRL 风扇托架控制器请参见图 14，JNP10016-FTC2 风扇托架控制器请参见图 15。

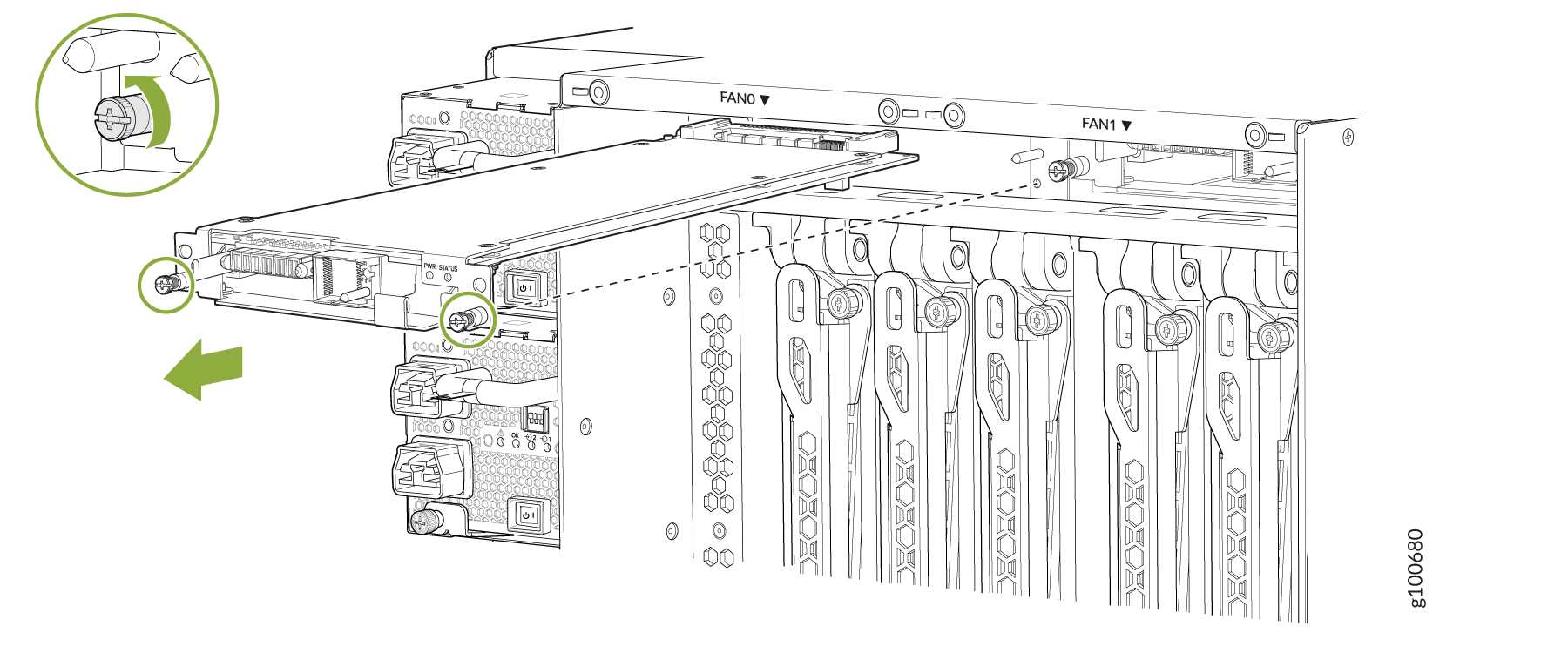

    图 14：卸下 JNP10016-FAN-CTRL 风扇托架控制器 Remove the JNP10016-FAN-CTRL Fan Tray Controller

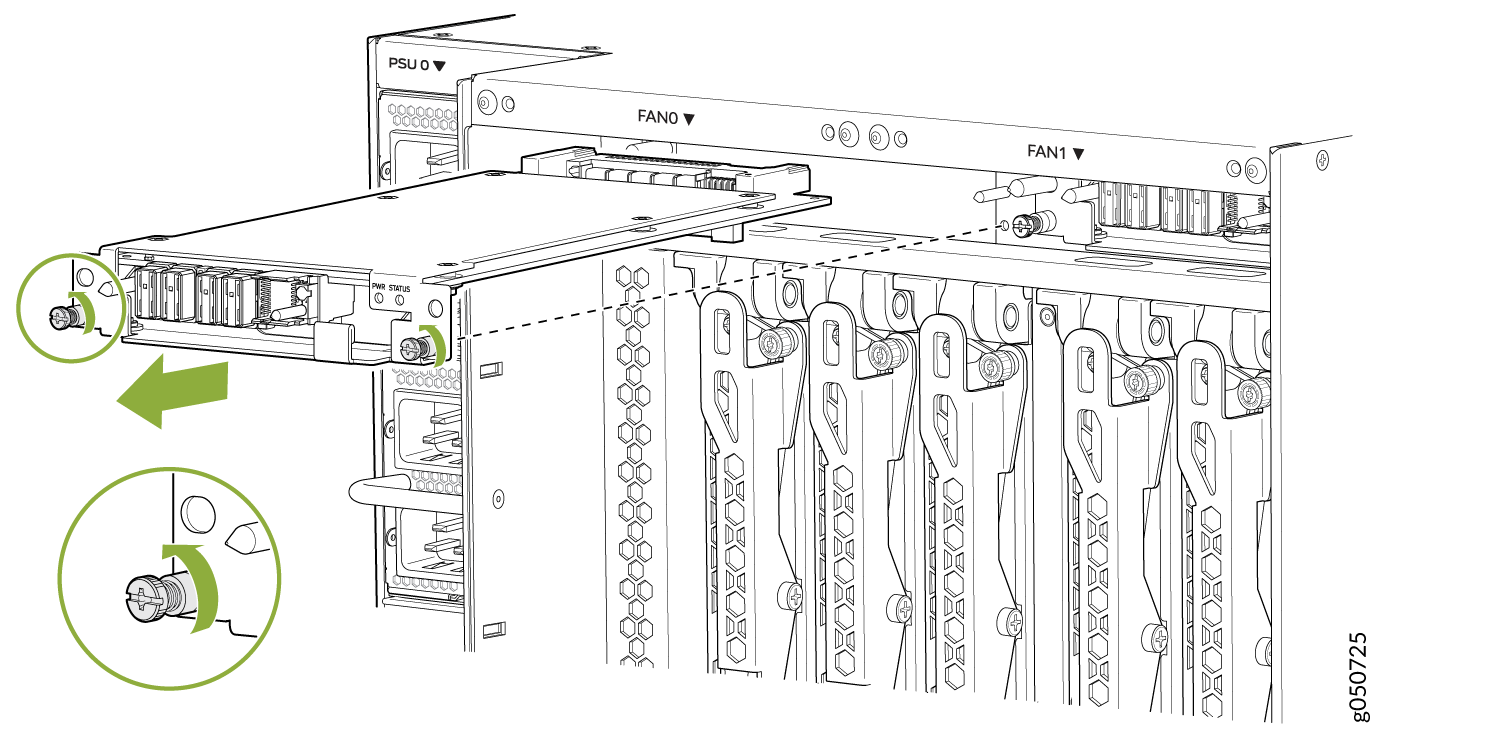

    图 15：卸下 JNP10016-FTC2 风扇托架控制器 Illustration of removing or installing a power supply unit from a server chassis, showing thumb screws and direction arrow.
  4. 将风扇托架控制器放入防静电袋或防静电垫上。
