打开并安装 NFX250

打开 NFX250 设备的包装

NFX250 设备装在纸板箱中，用泡沫包装材料固定。纸箱有一个附件隔层，并包含快速入门说明。

谨慎：

NFX250 设备在装运箱内受到最大程度的保护。在准备好开始安装之前，请勿打开交换机的包装。

要打开交换机的包装：

  1. 打开纸箱。
  2. 拉出将设备固定到位的包装材料。
  3. 根据贴在纸箱上的标签上的库存验证收到的部件。请参阅 NFX250 设备的部件库存（装箱单）。
  4. 保存装运箱和包装材料，以备日后需要移动或运送交换机时使用。

参见

NFX250 设备的部件库存（装箱单）

NFX250 设备装在纸板箱中，用泡沫包装材料固定。纸箱包含一个配件盒。

设备装运包括装箱单。根据装箱单上的物品检查您在设备装运箱中收到的零件。发运的部件取决于您订购的配置。

如果装箱单上缺少任何部件，请联系您的客户服务代表，或致电 1-888-314-5822 联系美国或加拿大境内的瞻博网络客户服务。有关没有免费号码的国家/地区的国际拨号或直拨选项，请参阅 https://www.juniper.net/support/requesting-support.html。

表 1 列出了装箱单中的零件及其数量。

表 1：NFX250 设备的装箱单

组件

数量

装置

1

适合您地理位置的交流电源线

1

交流电源线固定夹

1

安装支架

2

用于将安装支架连接到设备机箱的安装螺钉

8

橡胶脚垫

4

快速入门安装说明

1

瞻博网络产品保修

1

最终用户许可协议

1
注意：

我们不再将控制台电缆作为设备包的一部分包含在内。如果设备包装中未包含控制台电缆和适配器，或者您需要不同类型的适配器，则可以单独订购：

  • RJ-45 到 DB-9 适配器 （JNP-CBL-RJ45-DB9）

  • RJ-45 转 USB-A 适配器 （JNP-CBL-RJ45-USBA）

  • RJ-45 转 USB-C 适配器 （JNP-CBL-RJ45-USBC）

如果要使用 RJ-45 到 USB-A 或 RJ-45 到 USB-C 适配器，则必须在电脑上安装 X64（64 位）虚拟 COM 端口 （VCP） 驱动程序。请参阅 https://ftdichip.com/drivers/vcp-drivers/ 以下载驱动程序。
注意：

您必须提供适合您的机架或机柜的安装螺钉，才能将机箱安装在机架或机柜上。

注册产品 - 验证 SLA 时必须这样做

使用瞻博网络网站注册所有新的瞻博网络硬件产品以及对现有已安装产品的更改，以激活您的硬件更换服务级别协议 （SLA）。

谨慎：

在瞻博网络网站上注册产品序列号。如果对安装基础进行任何添加或更改，或者如果移动了安装基础，请更新安装基础数据。对于未注册序列号或准确安装基础数据的产品，瞻博网络不对不符合硬件更换服务级别协议负责。

在 https://tools.juniper.net/svcreg/SRegSerialNum.jsp 注册您的产品。在 https://www.juniper.net/customers/csc/management/updateinstallbase.jsp 更新您的安装基础。

挂载 NFX250 设备

表 2 列出了可用于挂载 NFX250 设备的方法。

表 2：NFX250 设备安装方法

安装方式

设备型号

评论

桌面或其他水平表面（使用橡胶支脚）

  • NFX250-S1

  • NFX250-S2

  • NFX250-LS1

使用设备随附的橡胶支脚在桌面或其他水平表面上。

两柱式机架或机柜

  • NFX250-S1

  • NFX250-S2

  • NFX250-LS1

在 19 英寸的两个帖子上。使用安装支架安装机架或机柜。

四柱机架或机柜

  • NFX250-S1

  • NFX250-S2

  • NFX250-LS1

  • 在 19 英寸的四个帖子上。机架或机柜，使用可单独订购的四柱机架安装套件

  • 在 19 英寸的两个帖子上。机架或机柜通过使用两个柱式机架安装支架。

壁挂式安装

NFX250-LS1

使用可单独订购的壁挂式套件在墙上

安装支架上的孔相距 1 U（1.75 英寸或 4.45 厘米），以便交换机可以安装在提供在该距离间隔的孔的任何机架或机柜中。

有关各种机架或机柜安装选项的详细说明，请参阅相关文档。

将 NFX250 设备安装在桌面或其他水平表面上

将设备安装到桌面或其他水平表面上之前：

您可以使用交换机随附的四个橡胶支脚将 NFX250 设备安装在桌面或其他水平表面上。橡胶支脚可稳定机箱。

要将 NFX250 设备安装在桌面或其他水平表面上：

  1. 从装运箱中取出设备（请参阅 打开 NFX250 设备的包装）。
  2. 将机箱倒置在桌面上或要安装设备的水平表面上。
  3. 将橡胶支脚连接到机箱底部，如图 1 所示
  4. 将机箱右侧朝上放在桌面或水平表面上。

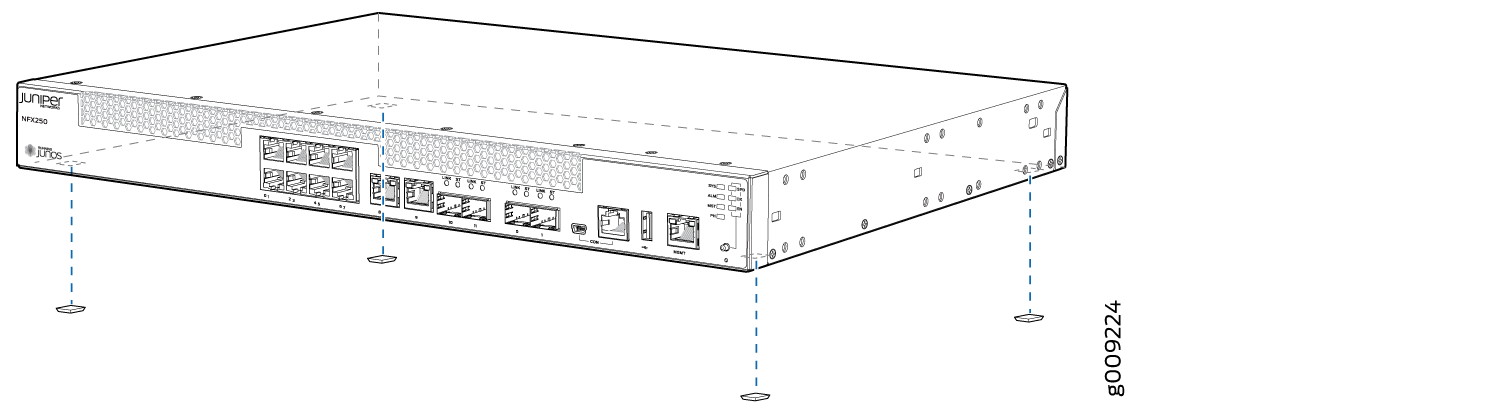

    图 1：将橡胶垫脚连接到 NFX250 设备 Attaching Rubber Feet to the NFX250 Device

参见

将 NFX250-LS1 设备挂在墙上

将 NFX250-LS1 设备安装到墙上之前：

确保您有以下部件和工具可用：

  • 十字 （+） 螺丝刀，2 号

  • 2 个壁挂式支架（随壁挂式套件提供）

  • 8 个壁挂式支架螺钉（随壁挂式套件提供）

  • 4 个安装螺钉（8-32 x 1.25 英寸或 M4 x 30 毫米）（不包括在内）

  • 空心墙锚，能够支撑满载 NFX250-LS1 设备重量，最大 9 磅（4 千克）（不包括在内）—如果您将设备安装在石板（带有石膏石膏芯的墙板）或没有墙钉支撑的墙板上

您可以使用可单独订购的壁挂式套件将 NFX250-LS1 设备挂在墙上。

要将设备安装在墙上：

  1. 使用每侧的四个壁挂式支架螺钉将壁挂式支架连接到机箱两侧，如图 2 所示。
    图 2：将壁挂式支架连接到 NFX250 设备机箱 Attaching Wall-Mount Brackets to the NFX250 Device Chassis
  2. 在墙上安装四个安装螺钉，如图 3 所示。

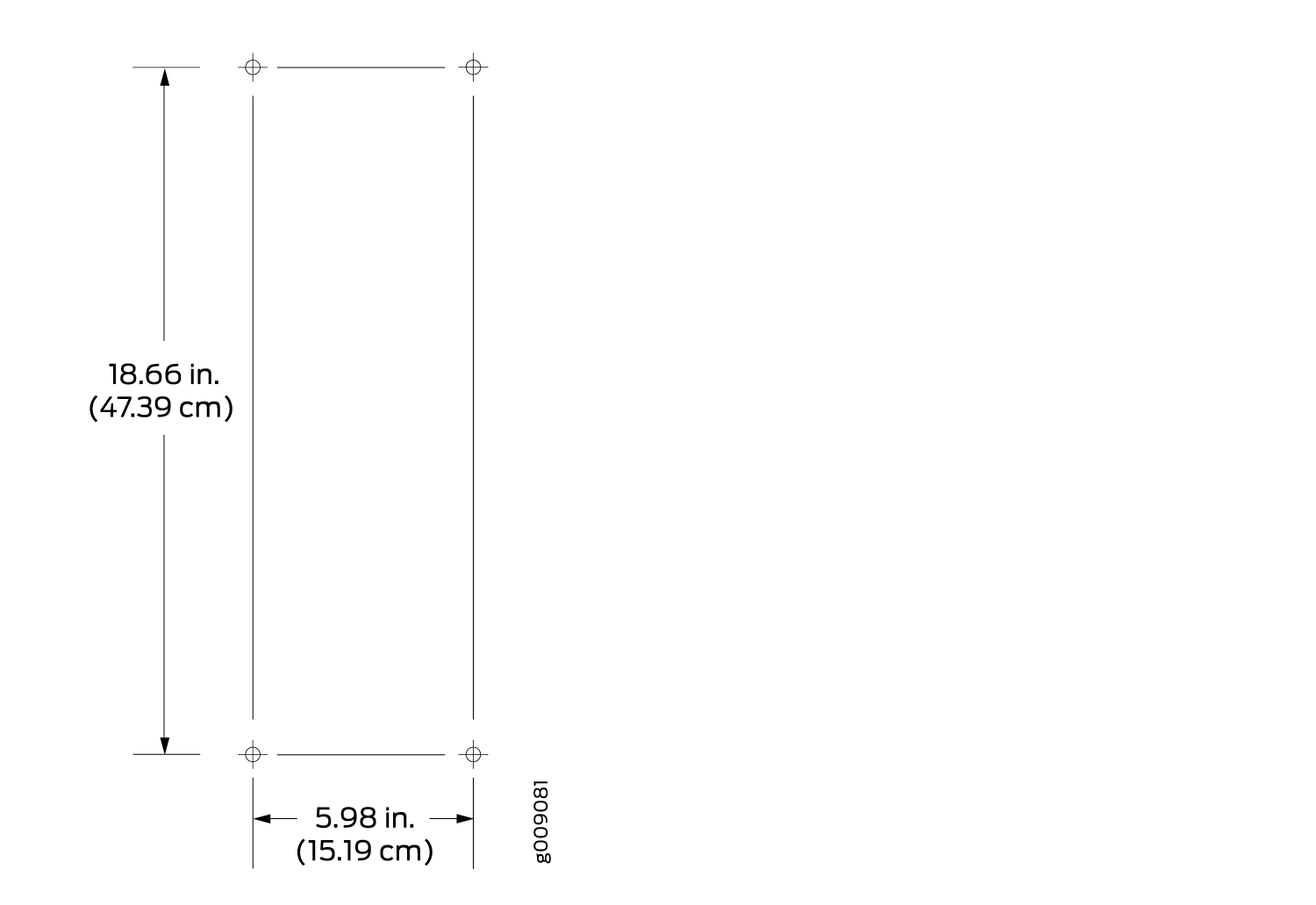

    图 3：在墙上安装 NFX250 设备的安装螺钉的测量结果 Measurements for Installing Mounting Screws for NFX250 Device on a Wall
    1. 钻一个孔 A 并安装安装螺钉。
    2. 在 5.98 英寸的距离处钻一个孔 B。（15.19 厘米）在孔 A 右侧的水平线上并安装安装螺钉。
    3. 在 18.66 英寸的距离处钻两个孔。（47.39 厘米）在孔 A 和 B 的铅垂线上，安装安装螺钉。
    4. 仅将安装螺钉拧入一半，留下约 1/4 英寸。螺钉头与墙壁之间的距离为 （6 mm）。
  3. 如果安装螺钉插入墙板上，后面没有螺柱，则必须使用额定支撑 20 磅（9 千克）的干墙锚。尽可能将螺钉插入墙钉，为机箱提供额外的支撑。
  4. 抓住设备的每一侧，提起设备，然后将支架挂在安装螺钉上，使设备的前面板朝向右侧或左侧，如图 4 所示。

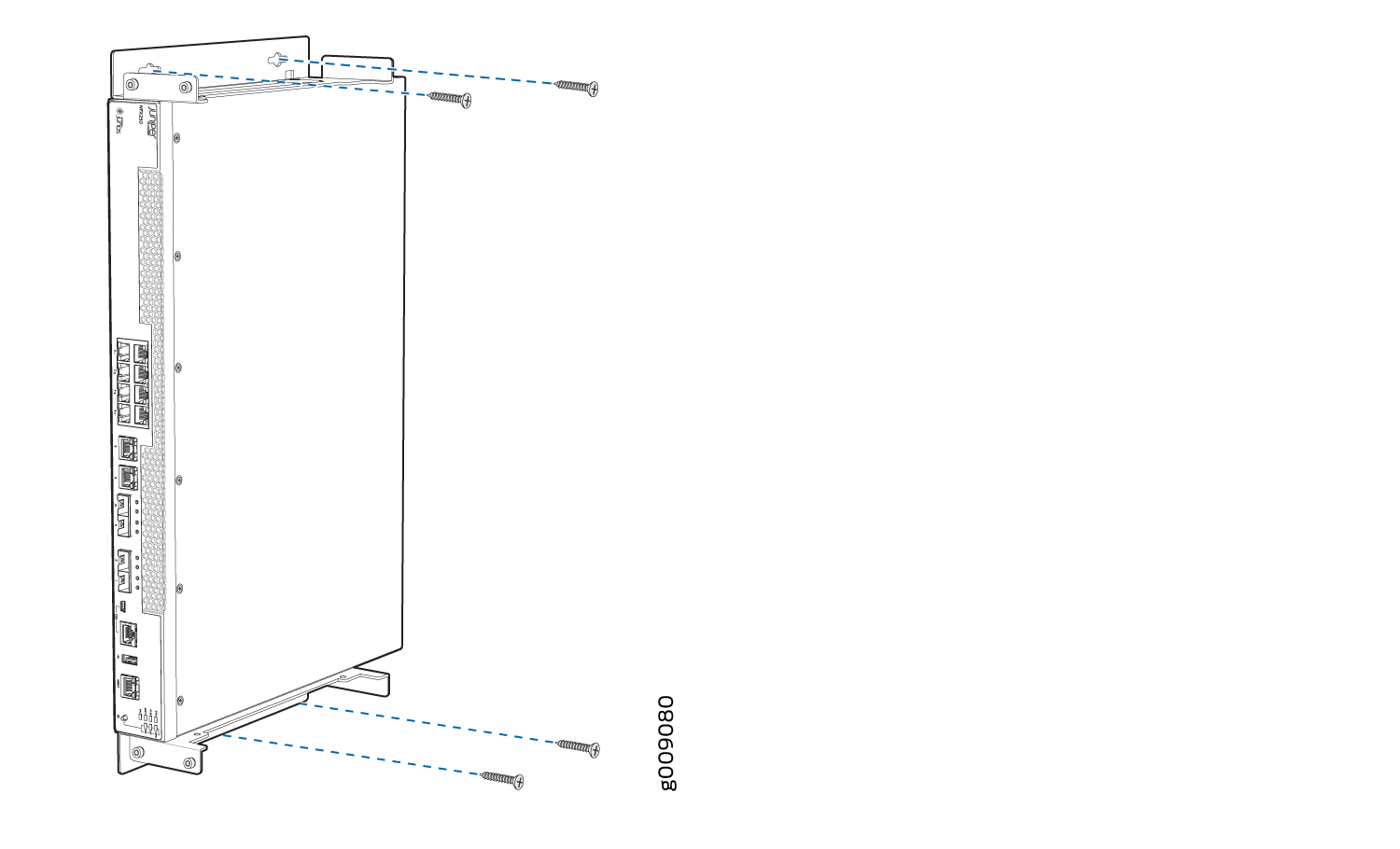

    图 4：将 NFX250 设备安装在墙 Mounting the NFX250 Device on a Wall上
  5. 拧紧安装螺钉。

将 NFX250 设备安装在机架的两个柱子上

将 NFX250 设备安装在机架中的两个柱子上之前：

  • 将机架放置在其永久位置，为气流和维护留出足够的间隙，并将其固定在建筑结构上。

  • 阅读 一般安全指南和警告。

  • 从装运箱中取出设备。

确保您有以下部件和工具可用：

  • 十字 （+） 螺丝刀，2 号

  • 2 个安装支架和 8 个安装螺钉（在设备随附的附件盒中提供）

  • 用于将机箱固定到机架的螺钉（未提供）

您可以将 NFX250 设备安装在 19 英寸的两个柱子上。机架（两柱或四柱机架）。

注意：

如果您需要将设备安装在两柱机架或四柱机架上的凹陷位置，则可以使用可单独订购的四柱机架安装套件中提供的 2 英寸凹槽前支架。
注意：

必须有一个人可以抬起设备，而另一个人将设备固定到机架上。
谨慎：

如果要在一个机架上安装多个设备，请先将设备安装在机架底部，然后继续从下到上安装其余设备。

要将设备安装在机架中的两个柱子上：

  1. 将设备放在平坦、稳定的表面上。
  2. 根据要安装设备的方式，沿设备机箱侧面板的前部、后部或中心对齐安装支架。例如，如果要将设备正面安装，请将支架沿侧面板正面对齐。参见图 5。

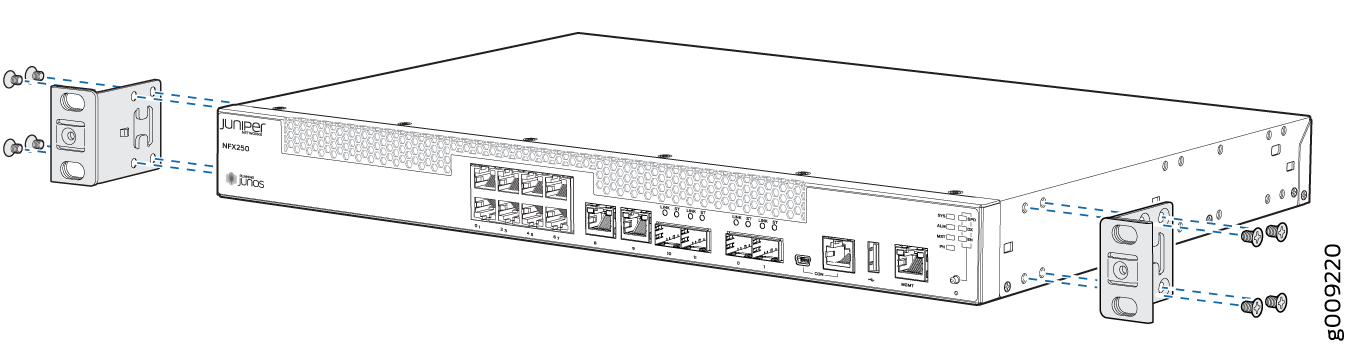

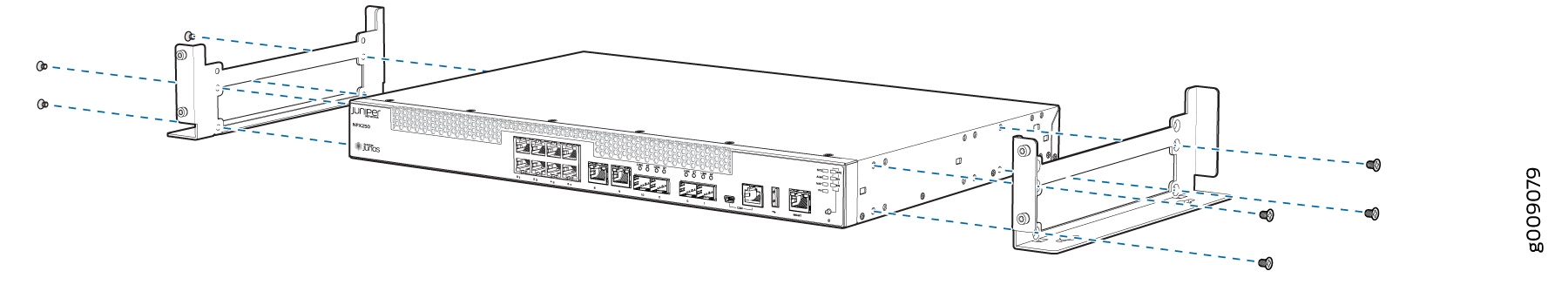

    图 5：将安装支架连接到设备的 Attaching the Mounting Bracket to the Side Panel of the Device侧面板
    注意：

    如果需要将设备安装在凹陷位置，请使用可单独订购的四柱机架安装套件中的 2 英寸凹槽前安装支架。
  3. 将安装支架上的底孔与设备机箱侧板上的孔对齐。
  4. 将安装螺钉插入对齐的孔中。拧紧螺钉。
  5. 确保安装支架中的其他孔与侧板上的孔对齐。在每个孔中插入一个螺钉并拧紧螺钉。
  6. 让一个人抓住设备的两侧，抬起设备，然后将其放置在机架中，将安装支架孔与机架或机柜导轨上的螺纹孔对齐。将两个安装支架上的底孔与每个机架导轨上的孔对齐，确保机箱水平。参见 图 6。

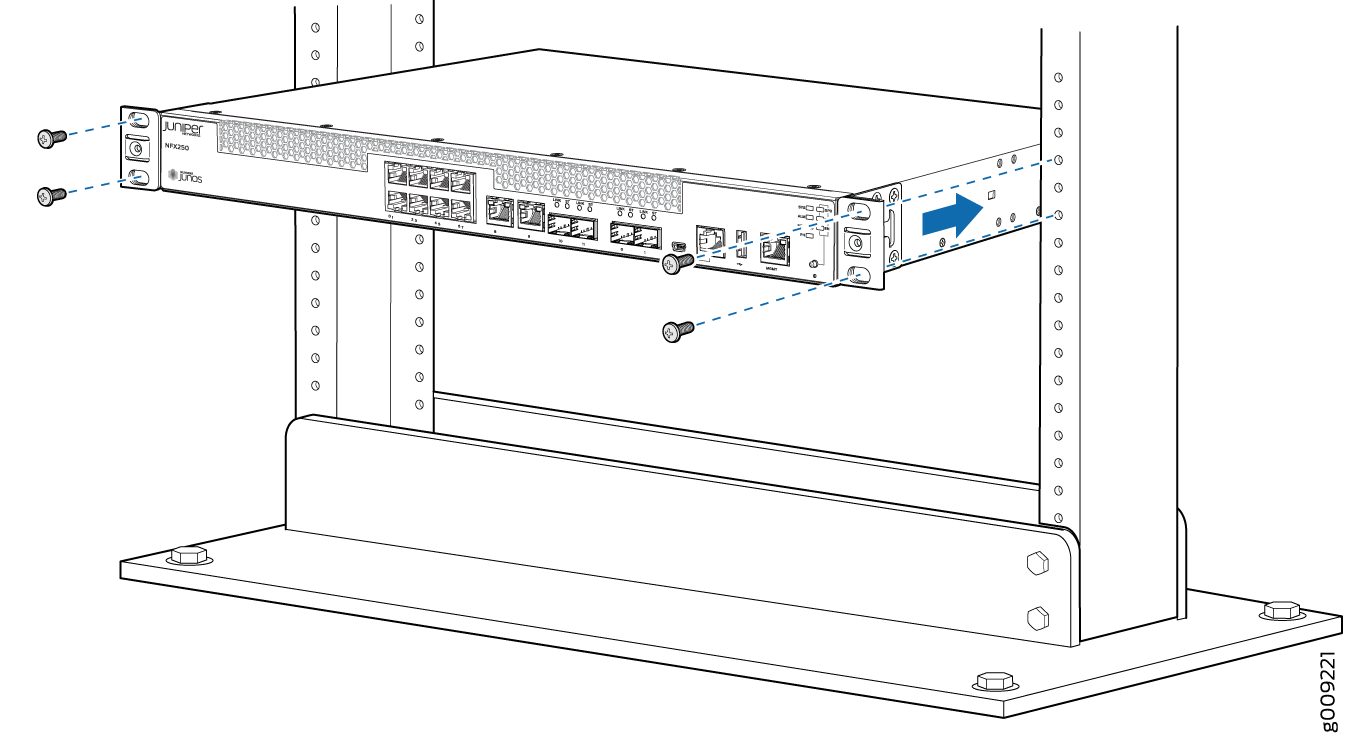

    图6：将设备安装在机架 Mounting the Device on Two Posts in a Rack的两个柱子上
  7. 让第二个人使用适当的螺钉将设备固定到机架上。拧紧螺钉。
  8. 通过验证机架一侧的所有螺钉是否与另一侧的螺钉对齐，确保设备机箱处于水平状态。

将 NFX250 设备安装在机架或机柜的四个柱子上

在机架中的四个柱子上安装设备之前：

确保您有以下部件和工具可用：

  • 十字 （+） 螺丝刀，2 号

  • 12 个平头 M4x6-mm 十字安装螺钉（随附四柱机架安装套件）

  • 一对前置安装支架

  • 一对后部安装刀片

  • 用于将前安装支架和后安装刀片固定到机架上的螺钉（未提供）

您可以将 NFX250 设备安装在 19 英寸的四个柱子上。机架或机柜，使用可单独订购的四柱机架安装套件。（本主题的其余部分使用机架来表示机架或机柜。

您可以使用设备随附的安装支架将设备安装在两柱机架或四柱机架中的两个柱上。请参阅 将 NFX250 设备安装在机架中的两个柱子上。

注意：

如果要将设备安装在四个柱子上，请确保机架为 21.5 英寸。通过 31.5 英寸深，如果要安装设备，请与机架正面齐平，并且机架为 23.5 英寸。通过 32.5 英寸深，如果要将设备安装 2 英寸。从机架前部凹入，从而确保可以通过后安装刀片的开口接触到保护性接地端子。
谨慎：

如果要在一个机架上安装多个单元，请将最重的设备安装在机架底部，然后将其他单元从机架底部安装到顶部，按单元重量的降序排列。

要将设备安装在机架中的四个柱子上：

  1. 将设备放在平坦、稳定的表面上。
  2. 将前支架（与机箱前部齐平或与机箱前部凹入 2 英寸）沿设备机箱侧面板对齐。将支架前面的两个孔与侧面板前面的两个孔对齐。
    注意：

    机箱的每一侧都有 12 个孔，用于将前置安装支架连接到设备上。

    当前支架与机箱正面齐平安装或凹入 2 英寸时，机箱侧的 6 个孔与前支架上的 6 个孔对齐。从机箱前部。

  3. 将 M4x6-mm 十字平头安装螺钉插入两个对齐的孔中并拧紧螺钉。确保前支架中的其余两个孔与侧板上的两个孔对齐。参见 图 7。

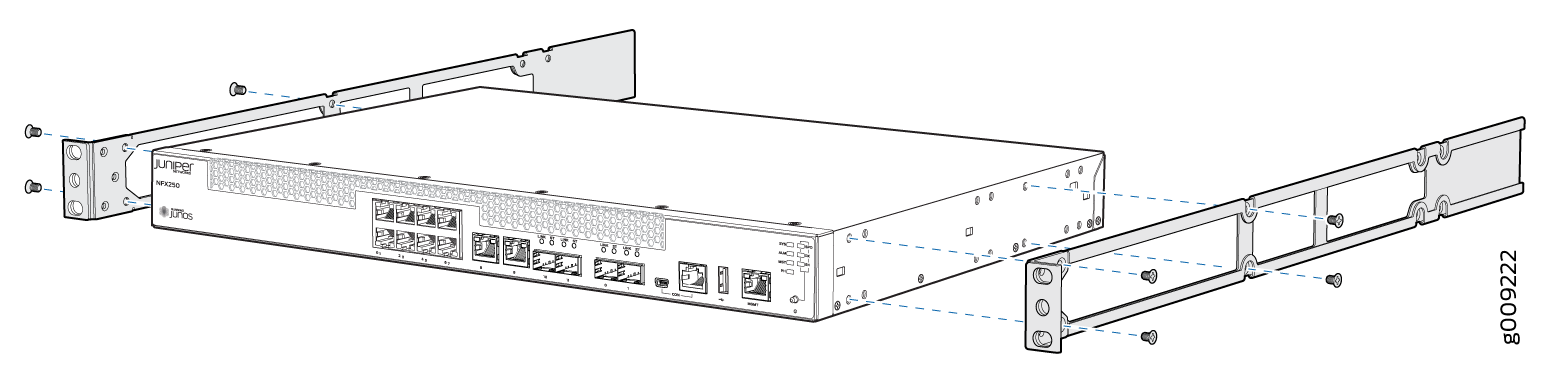

    图 7：将前置安装支架连接到设备机箱 Attaching the Front-Mounting Bracket to the Device Chassis
  4. 将 M4x6-mm 十字平头安装螺钉插入前支架的其余两个孔中，然后拧紧螺钉。
  5. 重复步骤 2 至 4，将前托架连接到机箱的另一侧。
  6. 让一个人抓住设备的两侧，抬起设备，然后将其放置在机架中，将前支架孔与机架前柱上的螺纹孔对齐。将两个前置安装支架上的底孔与每个机架导轨上的孔对齐，确保机箱水平。参见 图 8。

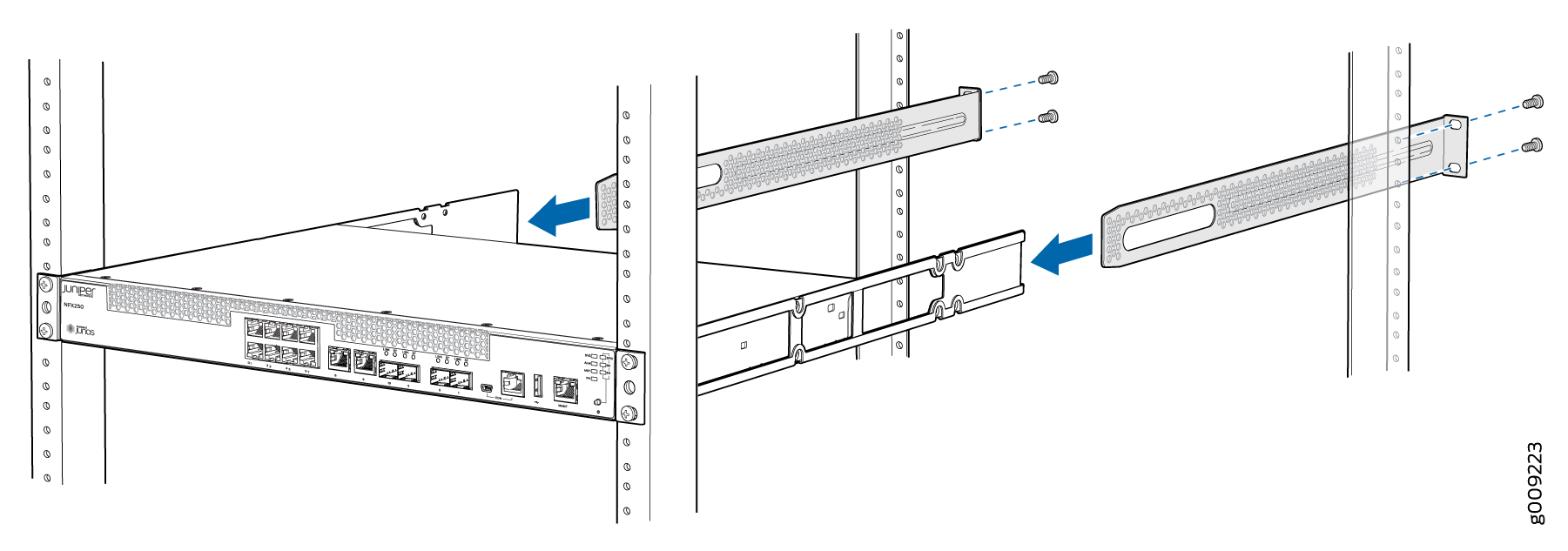

    图8：将设备安装在机架 Mounting the Device on the Front Posts in a Rack的前柱上
  7. 让第二个人使用适合机架的螺钉将设备的正面固定到机架上。
  8. 将后安装刀片滑入前部安装支架。
  9. 使用适合机架的螺钉将后安装刀片连接到后柱。拧紧螺钉。
  10. 通过验证机架前面的所有螺钉是否与机架背面的螺钉对齐，确保设备机箱处于水平状态。
