更换收发器、MPC、MIC 或 PIC MX960 DPC SFP 或 XFP 收发器

小型可插拔收发器 （SFP） 和 XFP 是光纤收发器，安装在收发器或 PIC DPC中。SFP 和 XFP 可热插入和热卸下。

从收发器、MPC、MIC 或 PIC 中MX960 DPC SFP 或 XFP 收发器

卸下 SFP 或 XFP 不会中断DPC、MPC、MIC 或 PIC 的功能，但卸下的 SFP 或 XFP 将不再接收或传输数据。

要卸下 SFP 或 XFP 收发器（请参阅 图 1）：

  1. 准备好更换收发器或收发器插槽插头、抗静电垫和收发器橡胶安全帽。
  2. 将 ESD 接地腕带绑到裸露的手腕上，并将腕带的另一端连接到ESD 接地点。
  3. 为连接到收发器上的电缆贴上标签，以便稍后可以正确重新连接它们。
    激光警告：

    不要直视光纤收发器或光纤电缆的末端。连接到收发器的光纤收发器和光纤电缆会发射激光，激光可能会损伤您的眼睛。
  4. 从收发器上卸下电缆连接器。
  5. 从收发器中拉出弹出器手柄，释放收发器。
    谨慎：

    请确保完全打开弹出器手柄，直至听到卡出声。这样可防止损坏收发器。

    使用长嘴钳将弹出器手柄从收发器中拔出。

  6. 抓住收发器弹出器手柄，将收发器拉出 DPC、MPC、MIC 或 PIC 约 0.5 英寸 （1.3 厘米）。
  7. 用您的手指，抓住收发器机体，然后将其剩余部分从收发器、MPC、MIC 或 PIC DPC中拉出。

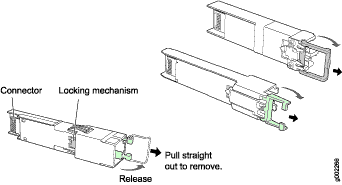

    图 1：卸下 SFP 或 XFP Removing SFPs or XFPs
  8. 将橡胶安全帽罩在收发器上。
  9. 将卸下的收发器放在抗静电垫上或防静电袋中。
谨慎：

从机箱中卸下收发器后，等待至少 30 秒，然后再将其重新插入或将收发器插入其他插槽中。

另请参阅

将 SFP 或 XFP 收发器MX960 DPC、MPC、MIC 或 PIC 中

要安装 SFP 或 XFP：

  1. 将 ESD 接地腕带绑到裸露的手腕上，并将腕带的另一端连接到ESD 接地点。
  2. 将每个要安装的收发器从防静电袋中取出，并标识要安装的组件上的插槽。
  3. 验证每个收发器是否都用橡胶安全帽盖住。如果还没有，请用安全帽盖住该收发器。
  4. 小心地将收发器对准组件中的插槽。连接器应面向组件。
  5. 滑动收发器直到连接器已位于组件插槽中。如果您无法完全插入收发器，请确保连接器的朝向正确。
  6. 关闭收发器弹出器手柄。
  7. 从收发器上卸下橡胶安全帽和电缆末端。将电缆插入收发器中。
    激光警告：

    不要直视光纤收发器或光纤电缆的末端。连接到收发器的光纤收发器和光纤电缆会发射激光，激光可能会损伤您的眼睛。
  8. 验证组件面板上的状态 LED 是否指示 SFP 或 XFP 正确运行。有关组件 LED 详细信息，请参阅 MX 系列接口模块参考。
