MX960 路由器的 DC 电源电缆连接

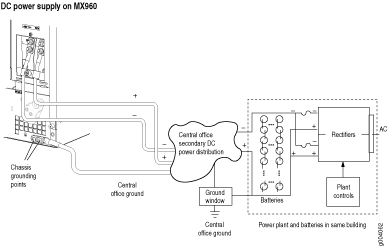

图 1 显示了典型的 DC 电源电缆布置。
图 1：路由器
的典型 DC 电源布线
的典型 DC 电源布线
插槽 PEM0 和 PEM1 中的 DC 电源必须由来源于供电 电源 A 的专用供电设备来供电，而插槽 PEM2 和 PEM3 中的 DC 电源必须由来源于供电 电源 B 的专用供电设备来供电。此配置为系统提供了通常部署的 A/B 馈电冗余。
谨慎：
您必须确保电源连接保持正确的极性。电源电缆可能标记为 （+） 和 （–）， 以指示其极性。DC 电源电缆没有标准彩色编码。场地外部 DC 电源使用的彩色编码决定了连接到每个电源接线柱的电源电缆上导线的彩色编码。
警告：
对于现场布线连接，仅使用铜质导体。
谨慎：
电源线和电缆不得阻碍设备组件的通路，也不得凌乱置于地面，以防有人绊倒。
