安装 MX240 路由器

安装机架或机柜的 MX240 路由器安装硬件

路由器可安装在四柱式机架或机柜或开式机架中。在安装路由器之前将安装硬件安装到机架上。

安装路由器之前，请先安装装配搁架（装在装运箱中）。建议安装装配搁架，因为满载机箱的重量最高可达 128 lb （58.1 kg）。

表 1 指定了要安装所需安装硬件时插入卡式螺母和螺丝的孔（X 表示装配孔位置）。孔距相对于机架上的标准 U 刻件之一。所有装配搁架的底部都在“U”刻度之上的 0.04 英寸 （0.02 U） 处。

表 1：四柱式机架或机柜装配孔位置

孔

U 刻度以上的距离

装配搁架

4

2.00 英寸（5.1 厘米）

1.14 U

X

3

1.51 英寸（3.8 厘米）

0.86 U

X

2

0.88 英寸（2.2 厘米）

0.50 U

X

1

0.25 英寸（0.6 厘米）

0.14 U

X

要在四柱式机架或机柜的前导轨或开式机架的导轨上安装装配搁架：

  1. 如有必要，在 表 1 中指定的孔中安装卡式螺母。
  2. 在每个机架导轨的背面，将装配螺丝部分地插入 表 1 中指定的最低孔中。
  3. 将小搁架安装到机架导轨的背面。将每个凸缘的底槽放置在一个装配螺丝上。
  4. 将其余螺丝部分地插入小搁架每个凸缘的开孔中（请参阅 图 1 或 图 2）。
  5. 完全拧紧所有螺丝。

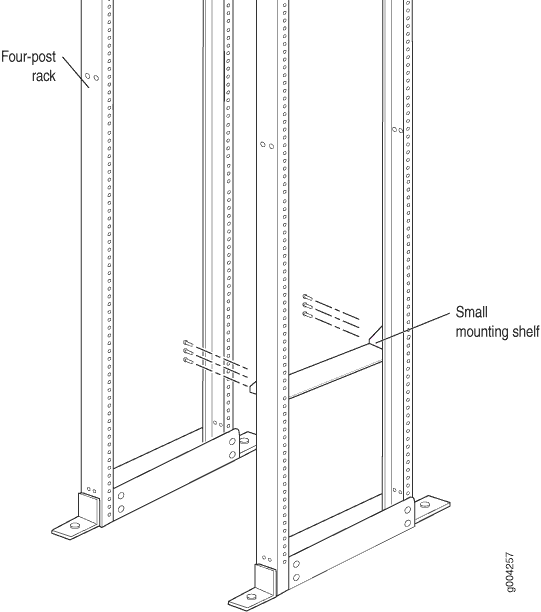

图 1：安装四柱式机架或机柜 Installing the Front-Mounting Hardware for a Four-Post Rack or Cabinet的前置安装硬件
图 2：安装开式机架 Installing the Mounting Hardware for an Open-Frame Rack的安装硬件

移动安装托架以执行 MX240 路由器的中心安装

两个可卸下安装托架连接到最靠近机箱前部的装配孔。您可以将一对托架移动到机箱侧面的另一个位置，以便中心安装路由器。

要将安装托架从机箱正面移至机箱中心：

  1. 卸下托架顶部和中央的三颗螺丝。
  2. 将托架顶部略微拉离机箱。托架底部包含一个插入机箱插槽的卡舌。
  3. 将托架拉离机箱，以便从机箱插槽中卸下接头。
  4. 将托架卡舌插入机箱底部中心的插槽中。
  5. 将托架与朝向机箱顶部中心的两个装配孔对齐。

    机箱中央没有与托架中央的孔对应的装配孔。

  6. 将两颗螺丝插入托架顶部并部分拧紧每个螺丝。

    需要两颗螺丝来将托架安装在机箱中央。您不需要第三颗螺丝。

  7. 完全拧紧两颗螺丝。
  8. 为另一个托架重复该过程。

使用机械升降机安装 MX240 路由器所需的工具

要安装路由器，需要以下工具：

  • 机械升降机

  • 十字 （+） 螺丝起子，2 号

  • 7/16 英寸（11 毫米）螺母起子

  • ESD 接地腕带

使用升降机安装 MX240 路由器之前从中卸下组件

要尽量减轻路由器重量以便于安装，首先要从机箱上卸下大多数组件。本节有关从机箱中卸下组件的步骤仅适用于初始安装，并假设您尚未将电源电缆连接到路由器。以下步骤介绍如何从机箱中卸下组件，先从后部卸下，然后再从正面卸下：

使用升降机安装 MX240 路由器之前卸下电源

先卸下最左边的电源，然后向右依次卸下电源。要卸下 AC 或 DC 电源（请参阅 图 3）：

  1. 将静电放电 （ESD） 接地腕带绑到裸露的手腕上，然后将腕带连接到批准场地的 ESD 接地点。请参阅有关场地的说明。
  2. 对于 AC 供电的路由器，将电源上的 AC 输入开关切换到关闭 （O） 位置。对于 DC 供电的路由器，将电源上的 DC 断路器切换到关闭 （O） 位置。

    即使电源未连接到电源，我们也建议这样做。

  3. 将电源从机箱径直拔出。
图 3：在安装路由器 Removing a Power Supply Before Installing the Router之前卸下电源

使用升降机安装 MX240 路由器之前卸下风扇托盘

要卸下风扇托盘（请参阅 图 4 ）：

  1. 将静电放电 （ESD） 接地腕带绑到裸露的手腕上，然后将腕带连接到批准场地的 ESD 接地点。请参阅有关场地的说明。
  2. 松开风扇托盘面板上的外加螺丝。
  3. 抓住风扇托盘手柄，将其拉出约 1 到 3 英寸。
  4. 按下风扇托盘内部的卡钩，将其从机箱中松脱。
  5. 将一只手放在风扇托盘下面支撑，然后将风扇托盘完全从机箱拉出。

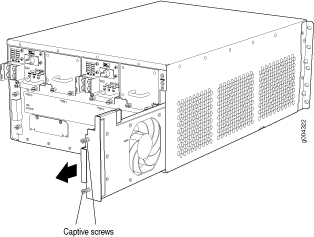

图 4：卸下风扇托盘 Removing the Fan Tray

使用升降机安装 MX240 路由器之前卸下 SCB

要卸下 SCB（请参阅 图 5）：

  1. 将防静电袋或抗静电垫放置在平整、稳定的表面上。
  2. 将静电放电 （ESD） 接地腕带绑到裸露的手腕上，然后将腕带连接到批准场地的 ESD 接地点。请参阅有关场地的说明。
  3. 同时逆时针旋转弹出器手柄，使 SCB 离位。
  4. 抓住弹出器手柄，将 SCB 从机箱滑出约一半。
  5. 将一只手放在 SCB 的下面支撑它，然后将其完全滑出机箱。将其放置在抗静电垫上。
    谨慎：

    卸下硬件组件后，不要将它们堆叠放置。将每个组件放置在稳定、平坦的表面上的抗静电垫上。
  6. 为第二个 SCB 重复该过程。
图 5：卸下 SCB Removing an SCB

使用升降机安装 MX240 路由器之前卸下 DPC

要卸下 DPC（请参阅 图 6）：

  1. 准备好抗静电垫以放置 DPC。同时还为在卸下 DPC 上的光纤接口的每个 DPC 准备橡胶安全帽。
  2. 将静电放电 （ESD） 接地腕带绑到裸露的手腕上，然后将腕带连接到批准场地的 ESD 接地点。请参阅有关场地的说明。
  3. 同时逆时针转动两个弹出器手柄，使 DPC 离位。
  4. 抓住手柄，然后将 DPC 滑出插件架一半。
  5. 将一只手放在 DPC 正面周围，另一只手放在下面支撑它。将 DPC 完全滑出机箱，然后将其放在抗静电垫上或放入防静电袋中。
    谨慎：

    DPC 的重量集中在后部。将 DPC 滑出机箱时，请做好最大承接 13.1 磅（5.9 千克）重量的准备。

    当 DPC 已脱离机箱后，请不要用弹出器手柄、总线或边缘连接器来支撑。它们无法承受其重量。

    卸下 DPC 后，不要将 DPC 堆叠放置。将每个单独放在防静电袋中或其自己的抗静电垫上，放置在平整、稳定的表面上。
图 6：卸下 DPC Removing a DPC

使用升降机安装 MX240 路由器之前卸下 FPC

要卸下 FPC（请参阅 图 7）：

  1. 将静电放电 （ESD） 接地腕带绑到裸露的手腕上，然后将腕带连接到批准场地的 ESD 接地点。请参阅有关场地的说明。
  2. 同时逆时针转动两个弹出器手柄，使 FPC 离位。
  3. 抓住手柄，然后将 FPC 滑出插件架一半。
  4. 将一只手放在 FPC 正面周围，另一只手放在下面支撑它。将 FPC 完全滑出机箱，然后将其放在抗静电垫上或放入防静电袋中。
    谨慎：

    FPC 的重量集中在后部。将 FPC 滑出机箱时，请做好最大承接 18 lb （8.2 kg）重量的准备。

    当 FPC 已脱离机箱后，请不要用弹出器手柄、总线或边缘连接器来支撑。它们无法承受其重量。
图 7：卸下 FPC Removing an FPC

使用机械升降机安装 MX240 路由器

由于路由器可能很大很重 （最高 128 lb （58.1 kg），具体取决于配置，因此强烈建议您使用机械升降机安装路由器。要尽量减轻路由器重量以便于使用升降机安装，首先要从机箱上卸下大多数组件。

谨慎：

在将路由器前置安装到机架之前，请具有资格认证的技术人员检验机架的强度是否足以承受路由器的重量，以及安装场地是否足以承受机架的重量。

要使用升降机安装路由器（请参阅 图 8）：

  1. 确保机架位于其固定位置并牢牢固定在建筑物上。确保安装场地为空气流通和维护留出足够的间隙。
  2. 将路由器装载到升降机上，确保其稳固地放置在升降机平台上。
  3. 使用升降机将路由器定位在机架或机柜的前面，使其位于装配搁架前面的中心处。
  4. 将机箱提升到高出装配搁架表面约 0.75 英寸的位置，使其尽可能贴近搁架。
  5. 将路由器小心滑入装配搁架上，使机箱的底部与装配搁架交叠大约两英寸。
  6. 将路由器滑动到装配搁架上，直至安装托架接触到机架导轨。搁架可确保机箱安装托架中的孔与机架导轨中的孔对齐。
  7. 将升降机从机架中移开。
  8. 将装配螺丝安装到每个与机架对齐的开放式装配孔中（从底部开始）。
  9. 目测检查路由器的对齐情况。如果路由器正确安装在机架中，则机架一侧的所有装配螺丝应与其对侧上的装配螺丝对齐，并且路由器应保持水平。

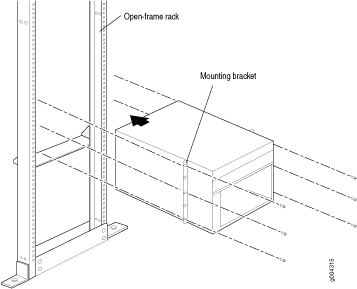

图 8：在机架 Installing the Router in the Rack中安装路由器
注意：

此图说明了正在将路由器安装在开式机架中。有关四柱式开式机架或开式机柜所需的安装硬件的例图，请参阅 为机架或机柜安装 MX240 路由器安装硬件。

使用升降机安装 MX240 路由器之后在其中重新安装组件

将路由器安装到机架中后，在启动和配置路由器之前，要重新安装已卸下的组件。以下步骤介绍如何在机箱中重新安装组件（先在后面安装，然后再在前面安装）：

使用升降机安装 MX240 路由器之后重新安装电源

先重新安装最右边的电源，然后向左依次安装。要重新安装 AC 或 DC 电源（请参阅 图 9，其中显示了 DC 电源的安装）：

  1. 将静电放电 （ESD） 接地腕带绑到裸露的手腕上，然后将腕带连接到机箱上的某个 ESD 点。
  2. 对于 AC 供电的路由器，将电源上的 AC 输入开关切换到关闭 （O） 位置。对于 DC 供电的路由器，将电源上的断路器切换到关闭 （O） 位置。

    即使电源未连接到电源，我们也建议这样做。

  3. 用两只手将电源径直滑入机箱，直至电源在机箱插槽中完全就位。电源面板应与相邻的任何电源面板或安装在电源插槽中的空面板齐平。
  4. 拧紧外加螺丝。

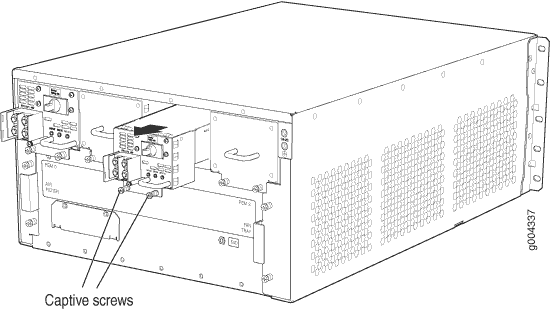

图 9：重新安装电源 Reinstalling a Power Supply

使用升降机安装 MX240 路由器之后重新安装风扇托盘

要重新安装风扇托盘（请参阅 图 10）：

  1. 将静电放电 （ESD） 接地腕带绑到裸露的手腕上，然后将腕带连接到机箱上的某个 ESD 点。
  2. 抓住风扇托盘的每一侧，然后将其径直插入机箱。请注意，请按风扇托盘顶部表面上的“此侧朝上”标签正确定位。
  3. 拧紧风扇托盘面板上的外加螺丝，以将其固定在机箱中。
图 10：重新安装风扇托盘 Reinstalling a Fan Tray

使用升降机安装 MX240 路由器之后重新安装 SCB

要重新安装 SCB（请参阅 图 11）：

谨慎：

卸下或更换 SCB 之前，请确保弹出器手柄垂直存放，并朝 SCB 的中心按下。
  1. 将静电放电 （ESD） 接地腕带绑到裸露的手腕上，然后将腕带连接到机箱上的某个 ESD 点。
  2. 小心地将 SCB 的侧面对准机箱内部的导览。
  3. 将 SCB 滑入机箱直到感觉到阻力，然后小心地确保将其正确对齐。
  4. 抓住两个弹出器手柄，然后同时顺时针旋转它们直到 SCB 完全就位。
  5. 将弹出器手柄放在适当的位置上，水平并朝向板的中心。为避免阻碍 LED 的可见性，请将弹出器定位在 PARK 图标上方。

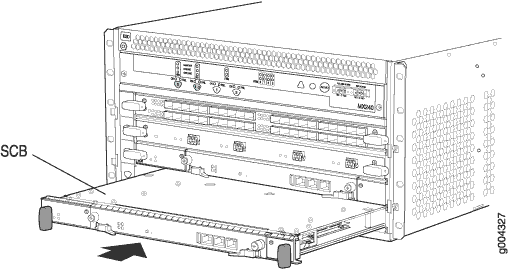

图 11：重新安装 SCB Reinstalling an SCB

使用升降机安装 MX240 路由器之后重新安装 DPC

要重新安装 DPC（请参阅 图 12）：

  1. 将静电放电 （ESD） 接地腕带绑到裸露的手腕上，然后将腕带连接到机箱上的某个 ESD 点。
  2. 将 DPC 放在抗静电垫上或将其从防静电袋中取出。
  3. 识别路由器上要安装的插槽。
  4. 验证每个光纤收发器都已用橡胶安全帽盖住。如果没有，请使用安全帽盖住收发器。
  5. 调整 DPC 的方向，使面板面向您。
  6. 将 DPC 抬高就位，然后小心地将 DPC 的侧面对准插件架内的导线。
  7. 将 DPC 一直滑入插件架直到感觉到阻力。
  8. 抓住两个弹出器手柄，然后同时顺时针旋转它们直到 DPC 完全就位。
图 12：重新安装 DPC Reinstalling a DPC

使用升降机安装 MX240 路由器之后重新安装 FPC

要重新安装 DPC（请参阅 图 13）：

  1. 将静电放电 （ESD） 接地腕带绑到裸露的手腕上，然后将腕带连接到机箱上的某个 ESD 点。
  2. 将 FPC 放在抗静电垫上或将其从防静电袋中取出。
  3. 识别路由器上将安装 FPC 的两个 DPC 插槽。
  4. 验证 PIC 上的每个光纤收发器是否都用橡胶安全帽盖住。如果没有，请使用安全帽盖住收发器。
  5. 调整 FPC 的方向，使面板面向您。
  6. 将 FPC 抬高就位，然后小心地将 FPC 的侧面对准插件架内的导线。
  7. 将 FPC 一直滑入插件架直到感觉到阻力。
  8. 抓住两个弹出器手柄，然后同时顺时针旋转它们直到 FPC 完全就位。
图 13：重新安装 FPC Reinstalling an FPC

另请参阅

不使用机械升降机安装 MX240 路由器所需的工具

要安装路由器，需要以下工具和部件：

  • 十字 （+） 螺丝起子，1 号和 2 号

  • 7/16 英寸螺母起子

  • ESD 接地腕带

不使用升降机安装 MX240 路由器之前从中卸下组件

要尽量减轻路由器重量以便于手动安装，首先要从机箱上卸下大多数组件。本节有关从机箱中卸下组件的步骤仅适用于初始安装，并假设您尚未将电源电缆连接到路由器。以下步骤介绍如何从机箱中卸下组件，先从后部卸下，然后再从正面卸下：

在不使用升降机安装 MX240 路由器之前卸下电源

先卸下最左边的电源，然后向右依次卸下电源。要卸下 AC 或 DC 电源（请参阅 图 14）：

  1. 将 ESD 接地腕带绑到裸露的手腕上，然后将腕带的另一端连接到批准的场地 ESD 接地点。请参阅有关场地的说明。
  2. 对于 AC 供电的路由器，将电源上的 AC 输入开关切换到关闭 （O） 位置。对于 DC 供电的路由器，将电源上的 DC 断路器切换到关闭 （O） 位置。

    即使电源未连接到电源，我们也建议这样做。

  3. 将电源从机箱径直拔出。
图 14：在安装路由器 Removing a Power Supply Before Installing the Router之前卸下电源

在不使用升降机安装 MX240 路由器之前卸下风扇托盘

要卸下风扇托盘（请参阅 图 15 ）：

  1. 将 ESD 接地腕带绑到裸露的手腕上，然后将腕带的另一端连接到批准的场地 ESD 接地点。请参阅有关场地的说明。
  2. 松开风扇托盘面板上的外加螺丝。
  3. 抓住风扇托盘手柄，将其拉出大约 1 到 3 英寸。
  4. 按下风扇托盘内部的卡钩，将其从机箱中松脱。
  5. 将一只手放在风扇托盘下面支撑，然后将风扇托盘完全从机箱拉出。
图 15：卸下风扇托盘 Removing the Fan Tray

在不使用升降机安装 MX240 路由器之前卸下 SCB

要卸下 SCB（请参阅 图 16）：

  1. 将防静电袋或抗静电垫放置在平整、稳定的表面上。
  2. 将 ESD 接地腕带绑到裸露的手腕上，然后将腕带的另一端连接到批准的场地 ESD 接地点。请参阅有关场地的说明。
  3. 同时逆时针旋转弹出器手柄，使 SCB 离位。
  4. 抓住弹出器手柄，然后将 SCB 从机箱滑出约一半。
  5. 将一只手放在 SCB 的下面支撑它，然后将其完全滑出机箱。将其放置在抗静电垫上。
    谨慎：

    卸下硬件组件后，不要将它们堆叠放置。将每个组件放置在稳定、平坦的表面上的抗静电垫上。
  6. 为每个 SCB 重复该过程。
图 16：卸下 SCB Removing an SCB

在不使用升降机安装 MX240 路由器之前卸下 DPC

要卸下 DPC（请参阅 图 17）：

  1. 准备好抗静电垫以放置 DPC。同时还为在卸下 DPC 上的光纤接口的每个 DPC 准备橡胶安全帽。
  2. 将 ESD 接地腕带绑到裸露的手腕上，然后将腕带的另一端连接到批准的场地 ESD 接地点。请参阅有关场地的说明。
  3. 同时逆时针转动两个弹出器手柄，使 DPC 离位。
  4. 抓住手柄，然后将 DPC 滑出插件架一半。
  5. 将一只手放在 DPC 正面周围，另一只手放在下面支撑它。将 DPC 完全滑出机箱，然后将其放在抗静电垫上或放入防静电袋中。
    谨慎：

    DPC 的重量集中在后部。将 DPC 滑出机箱时，请做好最大承接 13.1 磅（5.9 千克）重量的准备。

    当 DPC 已脱离机箱后，请不要用弹出器手柄、总线或边缘连接器来支撑。它们无法承受其重量。

    卸下 DPC 后，不要将 DPC 堆叠放置。将每个单独放在防静电袋中或其自己的抗静电垫上，放置在平整、稳定的表面上。
图 17：卸下 DPC Removing a DPC

在不使用升降机安装 MX240 路由器之前卸下 FPC

要卸下 FPC（请参阅 图 18）：

  1. 将 ESD 接地腕带绑到裸露的手腕上，然后将腕带的另一端连接到批准的场地 ESD 接地点。请参阅有关场地的说明。
  2. 同时逆时针转动两个弹出器手柄，使 FPC 离位。
  3. 抓住手柄，然后将 FPC 滑出插件架一半。
  4. 将一只手放在 FPC 正面周围，另一只手放在下面支撑它。将 FPC 完全滑出机箱，然后将其放在抗静电垫上或放入防静电袋中。
    谨慎：

    FPC 的重量集中在后部。将 FPC 滑出机箱时，请做好最大承接 18 lb （8.2 kg）重量的准备。

    当 FPC 已脱离机箱后，请不要用弹出器手柄、总线或边缘连接器来支撑。它们无法承受其重量。
图 18：卸下 FPC Removing an FPC

手动在机架中安装 MX240 机箱

要在机架中安装路由器（请参阅 图 19）：

谨慎：

如果要在机架中安装多个路由器，请先安装最低的路由器。在机架或机柜的上部位置安装路由器需要升降机。
谨慎：

在将路由器前置安装到机架之前，请具有资格认证的技术人员检验机架的强度是否足以承受路由器的重量，以及安装场地是否足以承受机架的重量。
谨慎：

需要由两个人抬起机箱并将其安装到机架中。空机箱重约 52.0 lb （23.6 kg）。
  1. 确保机架位于其固定位置并牢牢固定在建筑物上。确保安装场地为空气流通和维护留出足够的间隙。
  2. 将路由器放置在机架或机柜的前面，使其位于装配搁架前面的中心处。如果有托板车，请使用托板车。
  3. 机箱两侧各站一人，托住机箱底部，然后小心地将其抬到装配搁架上。
    警告：

    为防止受伤，请将后背挺直，用腿而不是后背抬起。抬起时，请避免扭曲身体。均匀地分担负载，并确保站稳脚步。
  4. 将路由器滑动到装配搁架上，直至安装托架接触到机架导轨。搁架可确保机箱安装托架中的孔与机架导轨中的孔对齐。
  5. 将装配螺丝安装到每个与机架对齐的开放式装配孔中（从底部开始）。
  6. 目测检查路由器的对齐情况。如果路由器正确安装在机架中，则机架一侧的所有装配螺丝应与其对侧上的装配螺丝对齐，并且路由器应保持水平。
图 19：在机架 Installing the Router in the Rack中安装路由器
注意：

此图说明了正在将路由器安装在开式机架中。有关四柱式机架或机柜所需的安装硬件的例图，请参阅 为机架或机柜安装 MX240 路由器安装硬件。

不使用升降机安装 MX240 路由器之后在其中重新安装组件

将路由器安装到机架中后，在启动和配置路由器之前，要重新安装已卸下的组件。以下步骤介绍如何在机箱中重新安装组件（先在后面安装，然后再在前面安装）：

在不使用升降机安装 MX240 路由器之后重新安装电源

先重新安装最右边的电源，然后向左依次安装。要重新安装 AC 或 DC 电源（请参阅 图 20，其中显示了 DC 电源的安装）：

  1. 将静电放电 （ESD） 接地腕带绑到裸露的手腕上，然后将腕带连接到机箱上的某个 ESD 点。
  2. 对于 AC 供电的路由器，将电源上的 AC 输入开关切换到关闭 （O） 位置。对于 DC 供电的路由器，将电源上的断路器切换到关闭 （O） 位置。

    即使电源未连接到电源，我们也建议这样做。

  3. 用两只手将电源径直滑入机箱，直至电源在机箱插槽中完全就位。电源面板应与相邻的任何电源面板或安装在电源插槽中的空面板齐平。
  4. 拧紧外加螺丝。
图 20：重新安装电源 Reinstalling a Power Supply

在不使用升降机安装 MX240 路由器之后重新安装风扇托盘

要重新安装风扇托盘（请参阅 图 21）：

  1. 将静电放电 （ESD） 接地腕带绑到裸露的手腕上，然后将腕带连接到机箱上的某个 ESD 点。
  2. 抓住风扇托盘的每一侧，然后将其径直插入机箱。请注意，请按风扇托盘顶部表面上的“此侧朝上”标签正确定位。
  3. 拧紧风扇托盘面板上的外加螺丝，以将其固定在机箱中。
图 21：重新安装风扇托盘 Reinstalling a Fan Tray

在不使用升降机安装 MX240 路由器之后重新安装 SCB

要重新安装 SCB（请参阅 图 22）：

谨慎：

卸下或更换 SCB 之前，请确保弹出器手柄垂直存放，并朝 SCB 的中心按下。
  1. 将静电放电 （ESD） 接地腕带绑到裸露的手腕上，然后将腕带连接到机箱上的某个 ESD 点。
  2. 小心地将 SCB 的侧面对准机箱内部的导览。
  3. 将 SCB 滑入机箱直到感觉到阻力，然后小心地确保将其正确对齐。
  4. 抓住两个弹出器手柄，然后同时顺时针旋转它们直到 SCB 完全就位。
  5. 将弹出器手柄放在适当的位置上，水平并朝向板的中心。为避免阻碍 LED 的可见性，请将弹出器定位在 PARK 图标上方。
图 22：重新安装 SCB Reinstalling an SCB

在不使用升降机安装 MX240 路由器之后重新安装 DPC

要重新安装 DPC（请参阅 图 23）：

  1. 将静电放电 （ESD） 接地腕带绑到裸露的手腕上，然后将腕带连接到机箱上的某个 ESD 点。
  2. 将 DPC 放在抗静电垫上或将其从防静电袋中取出。
  3. 识别路由器上要安装的插槽。
  4. 验证每个光纤收发器都已用橡胶安全帽盖住。如果没有，请使用安全帽盖住收发器。
  5. 调整 DPC 的方向，使面板面向您。
  6. 将 DPC 抬高就位，然后小心地将 DPC 的侧面对准插件架内的导线。
  7. 将 DPC 一直滑入插件架直到感觉到阻力。
  8. 抓住两个弹出器手柄，然后同时顺时针旋转它们直到 DPC 完全就位。
图 23：重新安装 DPC Reinstalling a DPC

在不使用升降机安装 MX240 路由器之后重新安装 FPC

要重新安装 DPC（请参阅 图 24）：

  1. 将静电放电 （ESD） 接地腕带绑到裸露的手腕上，然后将腕带连接到机箱上的某个 ESD 点。
  2. 将 FPC 放在抗静电垫上或将其从防静电袋中取出。
  3. 识别路由器上将安装 FPC 的两个 DPC 插槽。
  4. 验证 PIC 上的每个光纤收发器是否都用橡胶安全帽盖住。如果没有，请使用安全帽盖住收发器。
  5. 调整 FPC 的方向，使面板面向您。
  6. 将 FPC 抬高就位，然后小心地将 FPC 的侧面对准插件架内的导线。
  7. 将 FPC 一直滑入插件架直到感觉到阻力。
  8. 抓住两个弹出器手柄，然后同时顺时针旋转它们直到 FPC 完全就位。
图 24：重新安装 FPC Reinstalling an FPC
