维护 MX2020 冷却系统组件

目的

为实现最佳冷却，请确认通风口的情况。灰尘会阻塞通风口，从而降低冷却系统效率。

行动

定期检查通风口并根据需要清洁通风口。

目的

为实现最佳冷却，请确认空气过滤器的情况。

行动

• 定期检查空气过滤器。脏的空气过滤器会限制设备中的空气流通，从而对机箱通风产生负面影响。过滤器会随着时间推移而降解。您必须每隔 6 个月更换一次过滤器。

  谨慎：

  在路由器运行时，空气过滤器始终保持原位。因为风扇风力非常大，它们会通过未过滤的进气口将少量电线或其他材料拉进路由器中。这会损坏路由器组件。

• 聚氨酯过滤器的保质期从两年到五年不等，具体取决于存储条件。储存在凉爽、干燥和黑暗的环境中。将介质包裹在塑料中并储存在相对湿度在 40%- 80% 之间且温度在 40°F （4° C） 到 90°F （32° C） 之间的环境中。请注意，如果材料片碎，或在擦伤或变形时变得脆弱，则不再可用。

目的

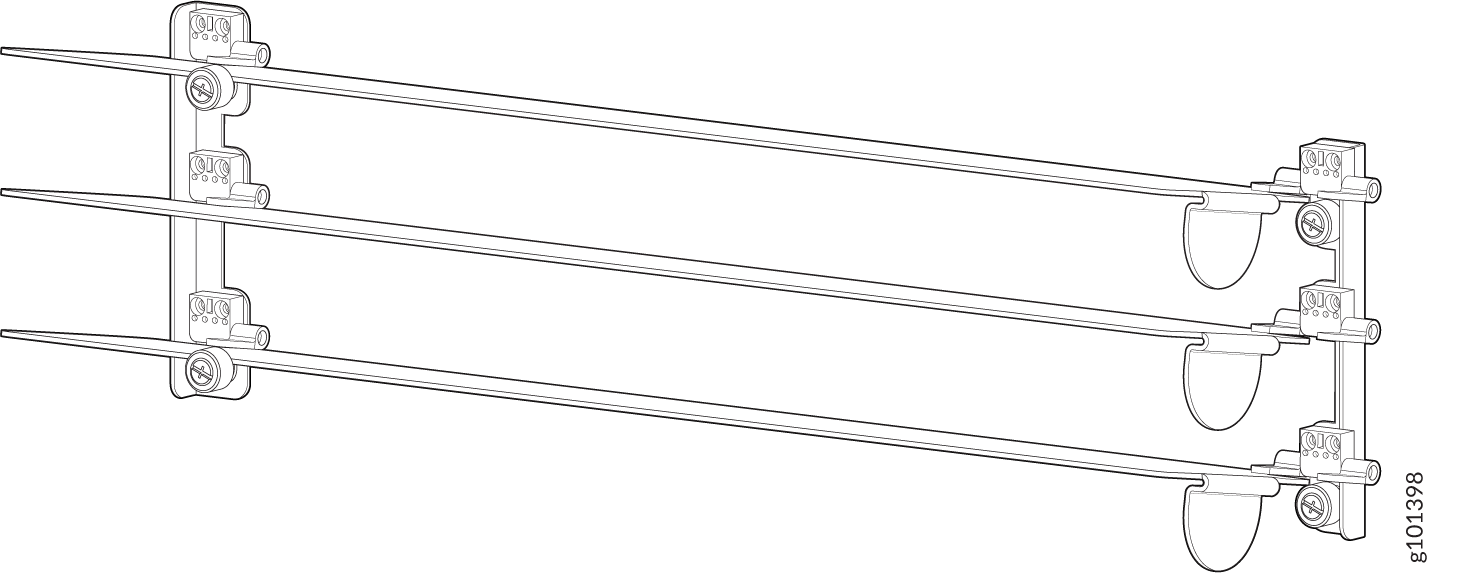

为实现最佳冷却，请目测检查空气挡板的情况。请参阅（图 1 和 图 2）。

注意：

空气挡板是可选的。

行动

• 定期使用可调插拔器检查空气挡板，以确定其是否设置为 10 度向上倾斜/角度，以将排气口从路由器引出。

目的

为实现最佳冷却，请确认风扇的情况。

行动

• 监控风扇的状态。风扇托盘各包含多个风扇，它们协同工作以冷却路由器组件。如果一个风扇出现故障，主机子系统会调整剩余风扇的速度以保持正常冷却。风扇发生故障时触发红色报警，卸下风扇托盘时触发黄色报警。在正常运行期间，每个风扇托盘中的风扇均以正常速度运行。

• 要显示冷却系统的状态，请发出 show chassis environment 命令、 show chassis environment monitored 命令、 show chassis temperature-thresholds 命令或 show chassis fan 命令。

  对于风扇托盘，命令的 show chassis environment 输出类似于以下内容：

要监控 MX2020 路由器中特定物品的温度，命令的 show chassis environment monitored 输出类似于以下内容：

对于机箱温度阈值设置，命令的 show chassis temperature-thresholds 输出类似于以下内容：

对于风扇托盘，命令的 show chassis fan 输出类似于以下内容：

风扇托盘 0、 风扇托盘 1 指下部后部风扇托盘、 风扇托盘 2 和 风扇托盘 3 指上部后部风扇托盘。

风扇 1、 风扇 2、 风扇 3、 风扇 4、 风扇 5 和 风扇 6 是指风扇托盘上的风扇。每个风扇托盘有六个风扇。

目的

为实现最佳路由器性能，请确认机箱的两个冷却区域的状态。区段 0 和区段 1 均冷却控制板和路由引擎 （CB-RE）。区段 1 由 10 个 MPC（10 到 19 个）及其相应的 MIC 以及 CB-RE 和 SFB 的上半部分组成。 区段 1 由风扇托盘 2 和 3 冷却。区段 0 由十个 MPC（0 到 9）及其相应的 MIC 以及 CB-RE 和 SFB 的下半部分组成。 区段 0 由风扇托盘 0 和 1 冷却。机箱底部有两个风扇托盘，两个风扇托盘位于机箱顶部。

行动

定期：

检查操作员接口上的上部和下部风扇托盘的 LED。下风扇托盘标记为 0 和 1 的绿色状态 LED 以及上部风扇托盘的 2 和 3 在风扇托盘正常工作时稳定亮起。

在正常运行期间：

• 当风扇托盘在该区域正常工作时，操作员接口上风扇托盘 0、 1、 2 和 3 旁边的绿色 LED 稳定亮起。

• show chassis zones发出 命令检查两个冷却区的状态。输出类似于以下内容：
