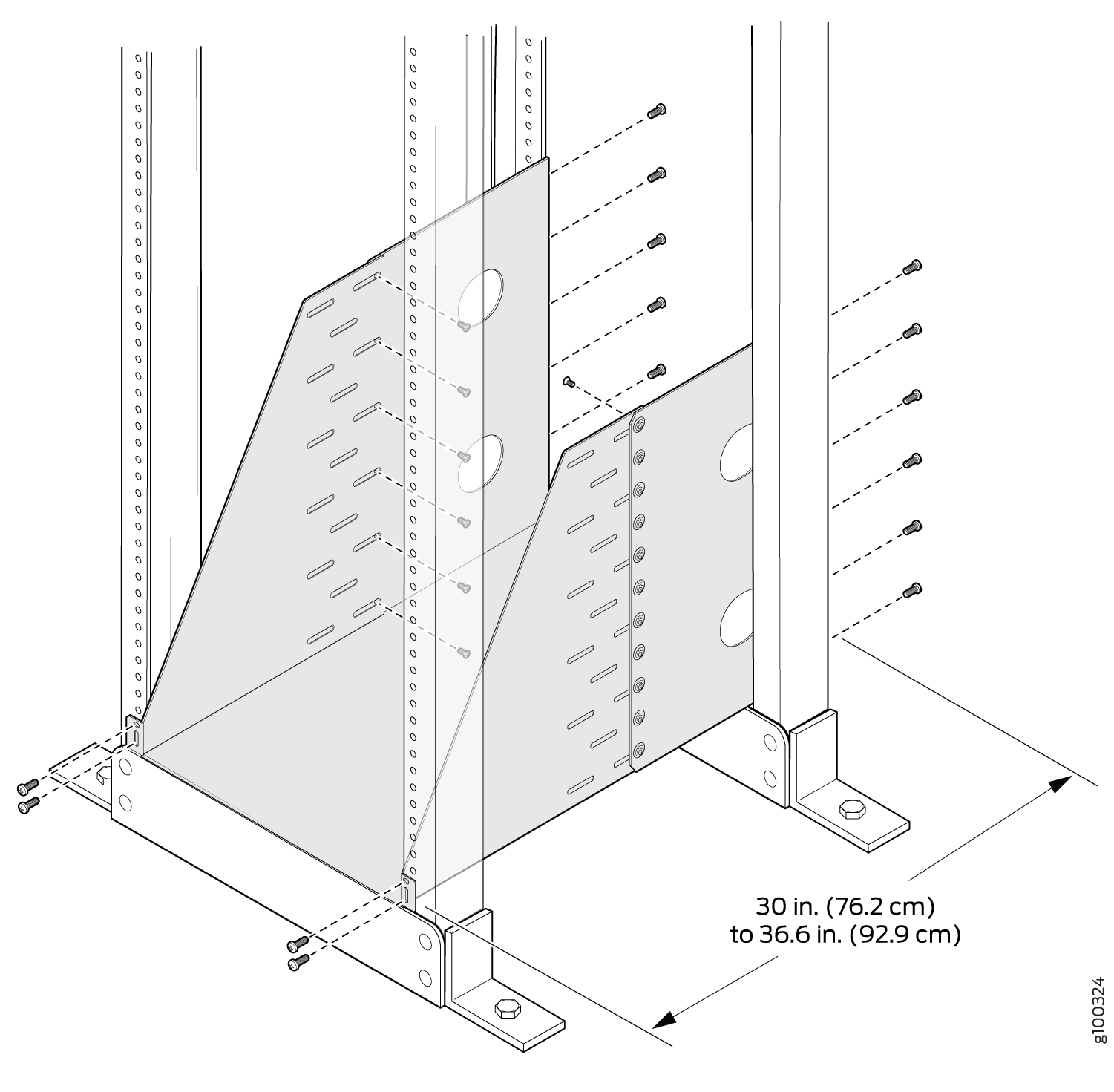

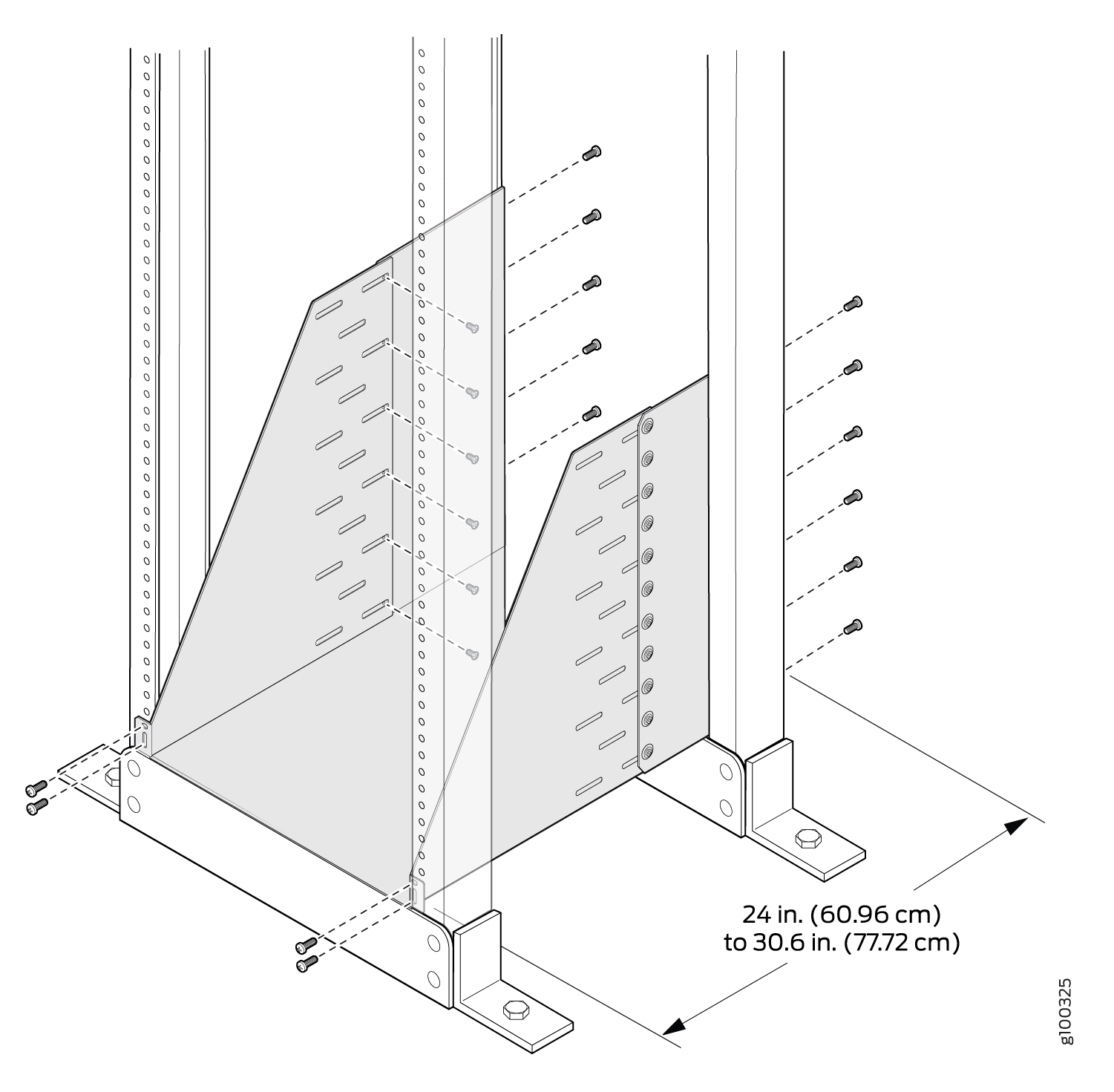

为四柱机架或机柜安装 MX2020 安装硬件
如果需要，安装笼式坚果
- 在两个机架栏杆的背面，将笼式螺母插入四柱安装架指定的孔中。将笼式螺母安装在前导轨正面（见 表 1）。
- 在两个机架导轨的正面，将笼式螺母插入用于安装机箱的孔中。将笼式螺母安装在前导轨正面（见 表 2）。
孔 |
U 除距离 |
|---|---|
6 |
3.25 英寸 （8.3 厘米） |
5 |
2.63 英寸 （6.7 厘米） |
4 |
2.00 英寸 （5.1 厘米） |
3 |
1.50 英寸 （3.8 厘米） |
2 |
0.88 英寸 （2.2 厘米） |
1 |
0.25 英寸 （0.6 厘米） |
孔 |
U 除距离 |
|---|---|
111 |
64.5 英寸 （163.8 厘米） |
102 |
59.25 英寸 （150.5 厘米） |
93 |
54 英寸 （127.2 厘米） |
84 |
48.75 英寸 （123.8 厘米） |
75 |
43.5 英寸 （110.5 厘米） |
66 |
38.25 英寸 （97.15 厘米） |
57 |
33 英寸 （83.8 厘米） |
48 |
27.75 英寸 （70.5 厘米） |
39 |
22.5 英寸 （57.1 厘米） |
30 |
17.25 英寸 （43.8 厘米） |
25 |
14.25 英寸 （36.2 厘米） |
12 |
6.75 英寸 （17.1 厘米） |
7 |
3.75 英寸 （9.5 厘米） |
前安装隔板的孔为 3 U（5.25 英寸 ）（13.3 厘米）的空间。
