MX2020 DC 电源模块 （-48 V） 说明

该MX2020支持两个区位 DC 电源系统。每个区（上下）由电源子系统的一半供电。在 DC 电源配置中，路由器包含最多 18 个位于机箱后部的插槽 PSM0 至 PSM8 （底部）和插槽 PSM9 至 PSM17（顶部）（从左至右）中的 DC PSM。插槽 PSM0 至 PSM8 中的 DC PSM 为路由器组件的下半部分、插槽 0 至 9 中的 MPC、插槽 0 和 1 中的 控制板-RE、插槽 0 到 7 中的 SBS 以及风扇托盘 0、1 和 2 供电。插槽 PSM9 至 PSM17 中的 DC PSM 为路由器组件的上半部分、插槽 10 至 19 中的 MPC、插槽 0 和 1 中的 控制板_RE、插槽 0 到 7 中的 SBS 以及风扇托盘 0、2 和 3 供电。

注意：

配置MX2020输入电源的电源系统只能使用 DC PDM 和 DC PSM。AC 和 DC PSM 或 PDM 不能混合在单个系统中。

如果需要增加 MPC 之间的可用系统功率并提供冗余，可并行连接多达 9 个 PSM。 图 1）显示了 DC PSM。

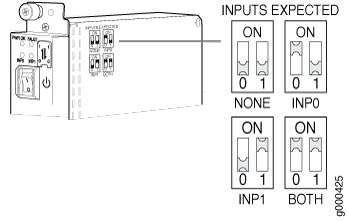

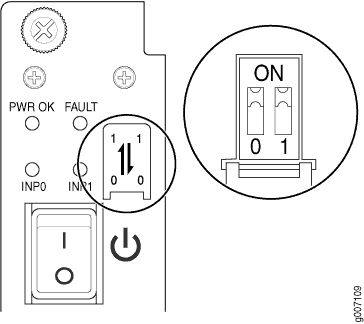

DC 电源子系统是馈电冗余设备。每个 DC PSM 可连接到不同源的两个独立供电设备，用于提供馈电冗余。如果连接了两个供电电源，则从存在更高电压的馈电中取走 PSM 输入功率。每个电源子系统有两个 PDM，每个电源子系统可承载九个供电设备。将供电电源从一个电源连接到一个 PDM，将另一个供电电源的供电电源连接到电源子系统的第二个 PDM。PSM 的主输入是双冗余供电设备 INP0 和 INP1。两个馈电在运行期间均处于活动状态，但是两个馈电可能提供电流，也可能没有提供电流。将输入模式 DIP 开关移动到开启或关闭位置，以确定供电电源（请参阅 表 1 和 图 2）。此外，PSM 故障将触发操作接口上的报警 LED。每个 PDM 的每个供电电源都有一个 LED，指示馈电是否处于活动状态或馈电是否连接正确，请参阅 MX2000 路由器 DC （-48 V） 电源子系统电气规格 。

表 1： DIP 开关在 DC （-48 V） PSM 上的位置

左侧交换机位置	右侧交换机位置	输入电源
关闭	关闭	没有
上	关闭	输入 0 （INP0）
关闭	上	输入 1 （INP1）
上	上	输入 0 和输入 1
