MX2020 操作员接口说明

操作员界面允许用户一目了然地查看状态和故障排除信息，并执行许多系统控制功能。它可热插入和热切除。

扩展的操作员接口也可用于扩展的电缆管理器。扩展操作员接口的功能与标准操作员接口相同，但为扩展电缆管理器的维护提供了额外的间隙。

操作员接口位于路由器正面的上部风扇托架上方，包含用于路由器组件、报警继电器触点和报警截止按钮的 LED。

请参阅图 1、图 2 和表 1 ，了解操作员接口的 LED、按钮和连接器的说明。

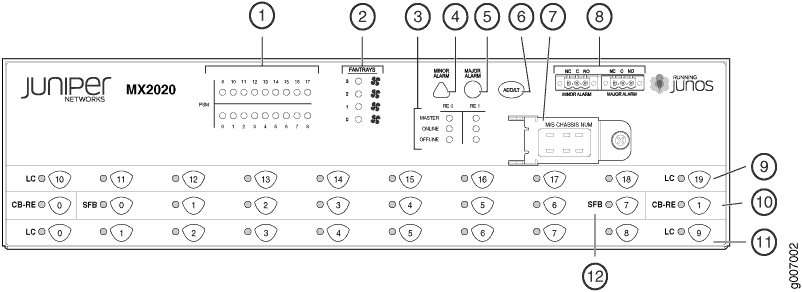

图 1：操作员接口组件 Diagram of Juniper Networks MX2020 router front panel with LED indicators, management ports, line card slots, and cooling system.

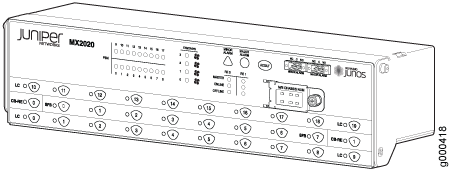

图 2：扩展操作员接口 Juniper Networks MX2020 router front panel with ports, indicators, and slots for line cards, designed for large-scale networks.

表 1：操作员接口 LED、按钮和连接器
功能编号	标签	描述
1	PSM	PSM 0 到 8 和 9 到 17 的状态 LED
2	风扇托盘	风扇托架 0 到 3 的状态 LED
3	RE0（硕士、在线和离线） RE1（硕士、在线和离线）	每个主机子系统有两组状态 LED。每个路由引擎有三个 LED。
4	小报警	用于监控或维护 MX2020 的次要报警 LED
5	主要警报	危急情况下的主要报警 LED 指示灯，可能导致系统关闭
6	ACO/LT	报警截止/灯测试按钮。关闭次要报警和主要报警，并停用连接到操作员接口上相应报警继电器触点的设备
7	M/S 机箱编号	机箱 ID 和独立拨号盘。使用这两个表盘。一个拨盘用于指示多机箱配置的机箱编号。第二个拨盘用于指示机箱是在独立模式下运行还是作为多机箱系统的一部分运行。
8	小警报–[NC C 否] 主要警报–[NC C NO]	两组报警终端触点。每个继电器都由正常开路和正常闭合继电器组成，当发生故障时会发出轻微或重大警报。
9	LC 10 至 LC 19	每个线卡旁边的联机和脱机按钮允许您使单个线卡脱机或联机。前 10 个线卡的状态 LED。
10	CB-RE 0 和 CB-RE 1	位于每个控制板和路由引擎（CB-RE）旁边的联机和离线按钮允许您使单个 CB-RE 脱机或联机。两个 CB-RE 卡的状态 LED。
11	LC 0 到 LC 9	每个线卡旁边的联机和脱机按钮允许您使单个线卡脱机或联机。后 10 个线卡的状态 LED。
12	SFB 0 到 SFB 7	每个 SFB 旁边的联机和脱机按钮允许您使各个 SFB 脱机或联机。八个 SFB 的状态 LED。
