更换 MX2000 DC 配电模块（240 V 中国）

卸下 MX2000 路由器 DC 配电模块（240 V 中国）

卸下 PDM 之前，请注意以下事项：

注意：

路由器必须始终包含最小 PDM 数。
警告：

执行 DC 电源过程之前，请断开所有电源的连接。为确保所有电源均已关闭，请找到面板上用于 DC 电路的断路器，将断路器切换到 OFF 位置，然后将断路器的开关手柄贴在 OFF 位置。
谨慎：

为了保持适当的冷却并防止热关闭运行中的电源装置，每个 PDM 插槽都必须包含一个 PDM 或一个空面板。如果卸下 PDM，则必须在卸下 PDM 后不久安装更换 PDM 或空面板。
注意：

关闭 PDM 电源后，请等待至少 60 秒，然后重新打开断路器。
  1. 关闭要卸下的 PDM 的专用客户场地断路器。遵循您场地的 ESD 步骤。
  2. 请确保 DC 电源电缆导线间的电压为 0 V，这样在卸下过程中电缆就不会通电。
  3. 验证要卸下的 PDM 上的 LED 是否未亮起。
  4. 将静电放电 （ESD） 接地腕带绑到裸露的手腕上，然后将腕带连接到机箱上的某个 ESD 点。
  5. 将电源输入电源上的 DC 断路器移至 OFF 位置。
  6. 从 PDM 一端开始，拔下所有电源线。在拔出之前，按下电源电缆侧面的卡钩。请参阅 图 1。

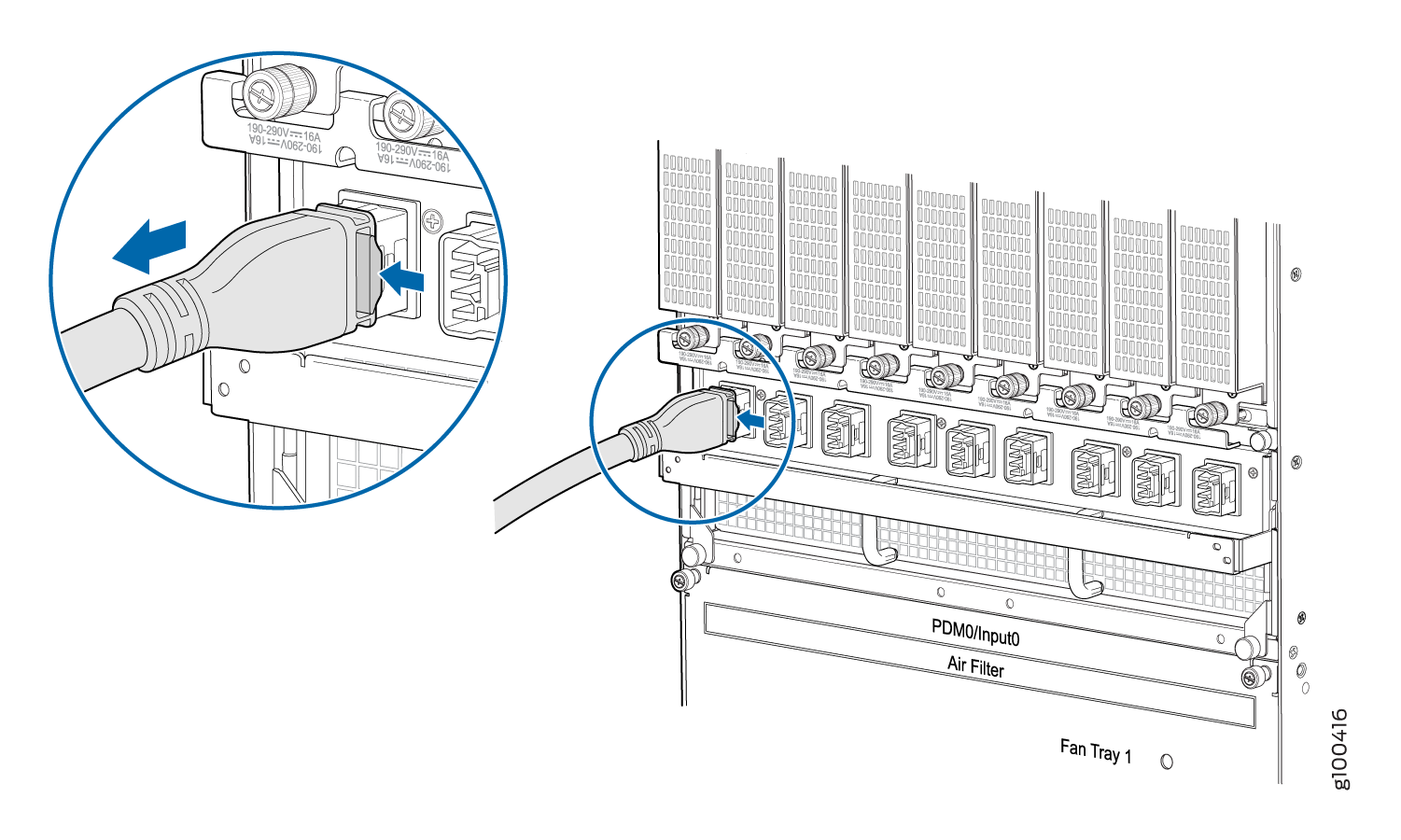

    图 1：拔下 240 V 中国电源线 MX2000 路由器 Unplugging the 240 V China Power Cord an MX2000 Router
  7. 松开锁定杆上的两颗外加螺丝，然后从机箱中拉出。请参阅 图 2。
    注意：

    对于 MX2020 路由器，拉下 PDM3/Input1 和 PDM1/Input1 锁定杆以从机箱中释放 PDM，然后拉起 PDM0/Input0 和 PDM2/Input0 锁定杆以从机箱中释放 PDM。
    注意：

    对于 MX2010 和 MX2008 路由器，请拉下 PDM1/Input1 锁定杆以从机箱中释放 PDM，然后拉起 PDM0/Input0 锁定杆以从机箱中释放 PDM。

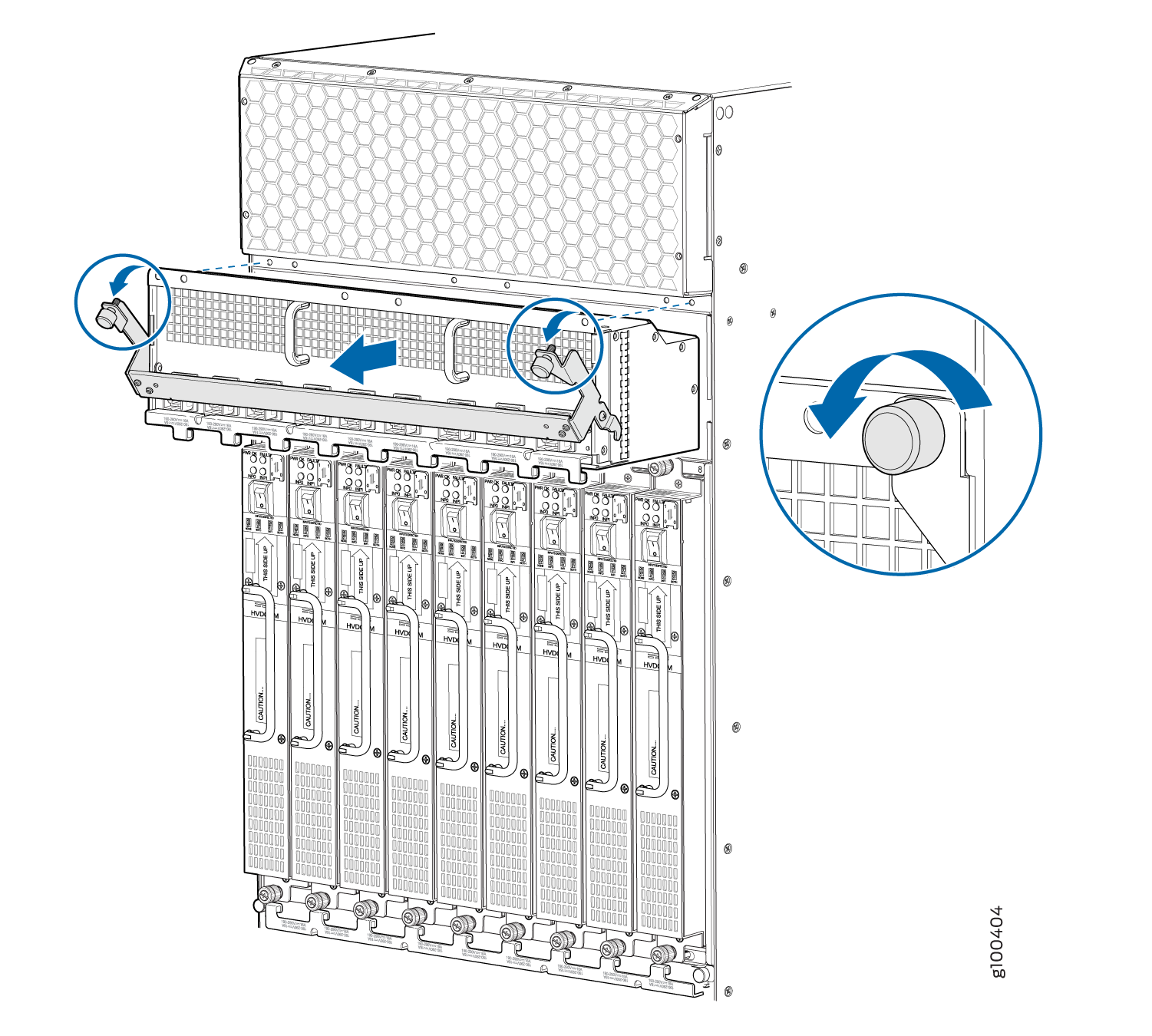

    图 2：从 MX2000 路由器卸下 DC PDM（240 V 中国） Removing a DC PDM (240 V China) from an MX2000 Router
  8. PDM 从机箱稍稍扩展。请参阅 图 2。
  9. 用两只手抓住两个手柄，然后小心地将 PDM 从机箱中径直拉出。
    谨慎：

    切勿触碰 PDM 背面的电源连接器。可能会损坏。
    注意：

    每个未由 DC PDM 占用的 PDM 插槽都必须由 PDM 空面板覆盖。
  10. 将 PDM 放在抗静电垫上或放入 ESD 袋中。

安装 MX2000 路由器 DC 配电模块（240 V 中国）

警告：

执行 DC 电源过程之前，请断开所有电源的连接。为确保所有电源均已关闭，请找到面板上用于 DC 电路的断路器，将断路器切换到关闭位置，然后将断路器的开关手柄贴在关闭位置。

要在 MX2000 路由器中安装 DC 配电模块 （PDM）：

  1. 确保整个 DC 电源电缆导线的电压为 0 V，并确保安装过程中电缆导线不会通电。
  2. 将静电放电 （ESD） 接地腕带绑到裸露的手腕上，然后将腕带连接到机箱上的某个 ESD 点。
  3. 将电源输入电源上的 DC 断路器移至关闭位置。
  4. [可选]—如果您要从 AC PDM 切换到 DC PDM，请参阅 在 AC 和 DC 电源之间转换 MX2000 路由器 ，了解如何将配电单元 （PDU） 架内条上的设置更改为 DC 的说明。
  5. 卸下机箱中盖住 PDM 插槽的空面板。
  6. 打开 PDM 上的锁定杆。
  7. 握住两个手柄时，请引导 PDM 直到锁定杆插入机箱。用两只手同时推动锁定杆，直至 PDM 完全固定到机箱中（请参阅 图 3）。

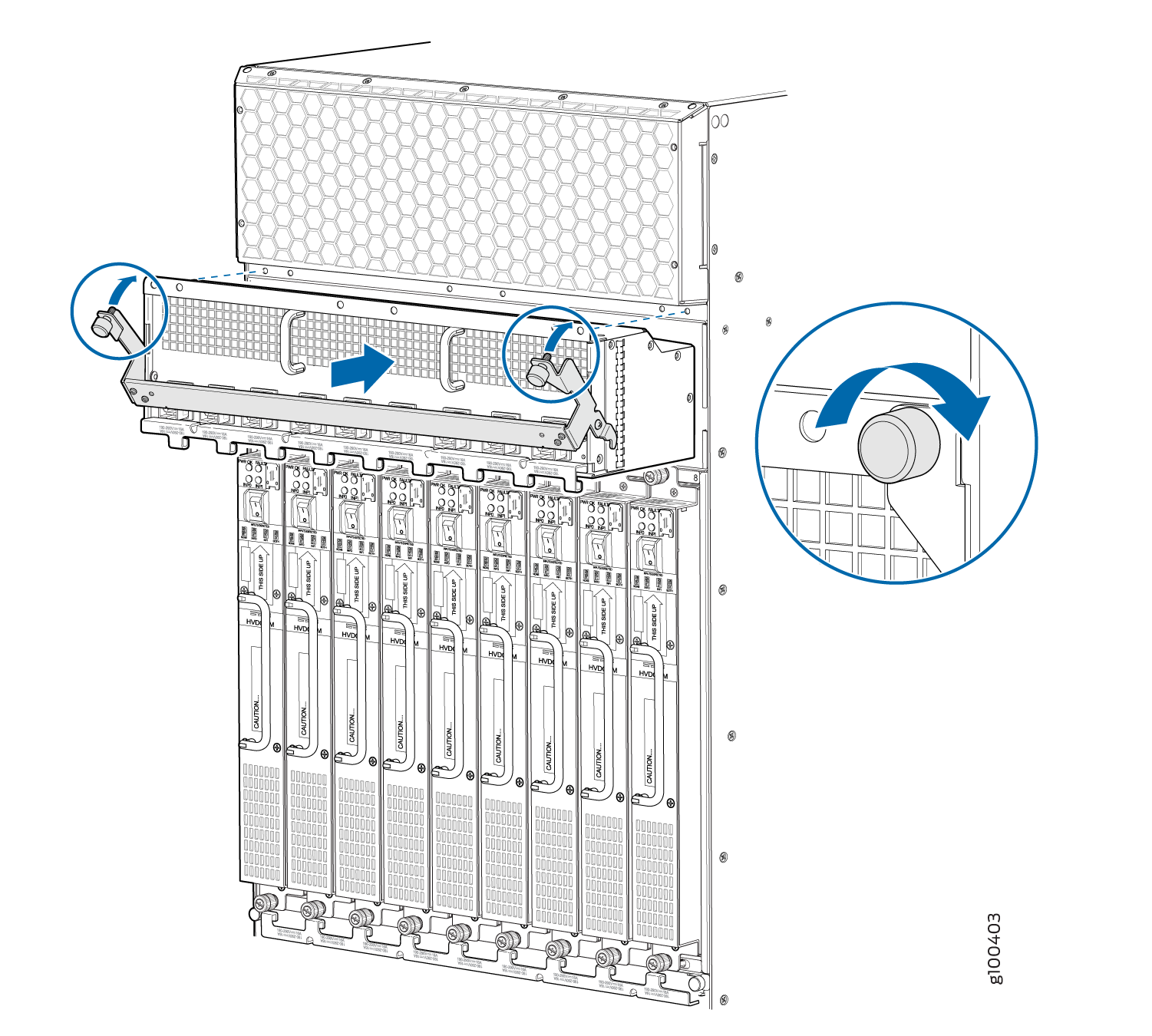

    图 3：安装 MX2020 路由器 DC 配电模块（240 V 中国） Installing an MX2020 Router DC Power Distribution Module (240 V China)
  8. 拧紧 PDM 上的两颗外加螺丝。施加 10 lb-in.（1.13 Nm） 到 12 lb-in.（1.35 Nm） 之间的扭矩。不要将螺丝拧得过紧。
  9. 从 PDM 一端开始，将电源线插入 PDM 上的电源插座中。按下电源电缆侧面的卡钩，然后再将其推入。施加轻微压力，使电源线牢牢固定在电源插座中，直至感觉到其卡入。当您插入每个电源线时，插座的电源 LED 亮起为绿色。请参阅 图 4。

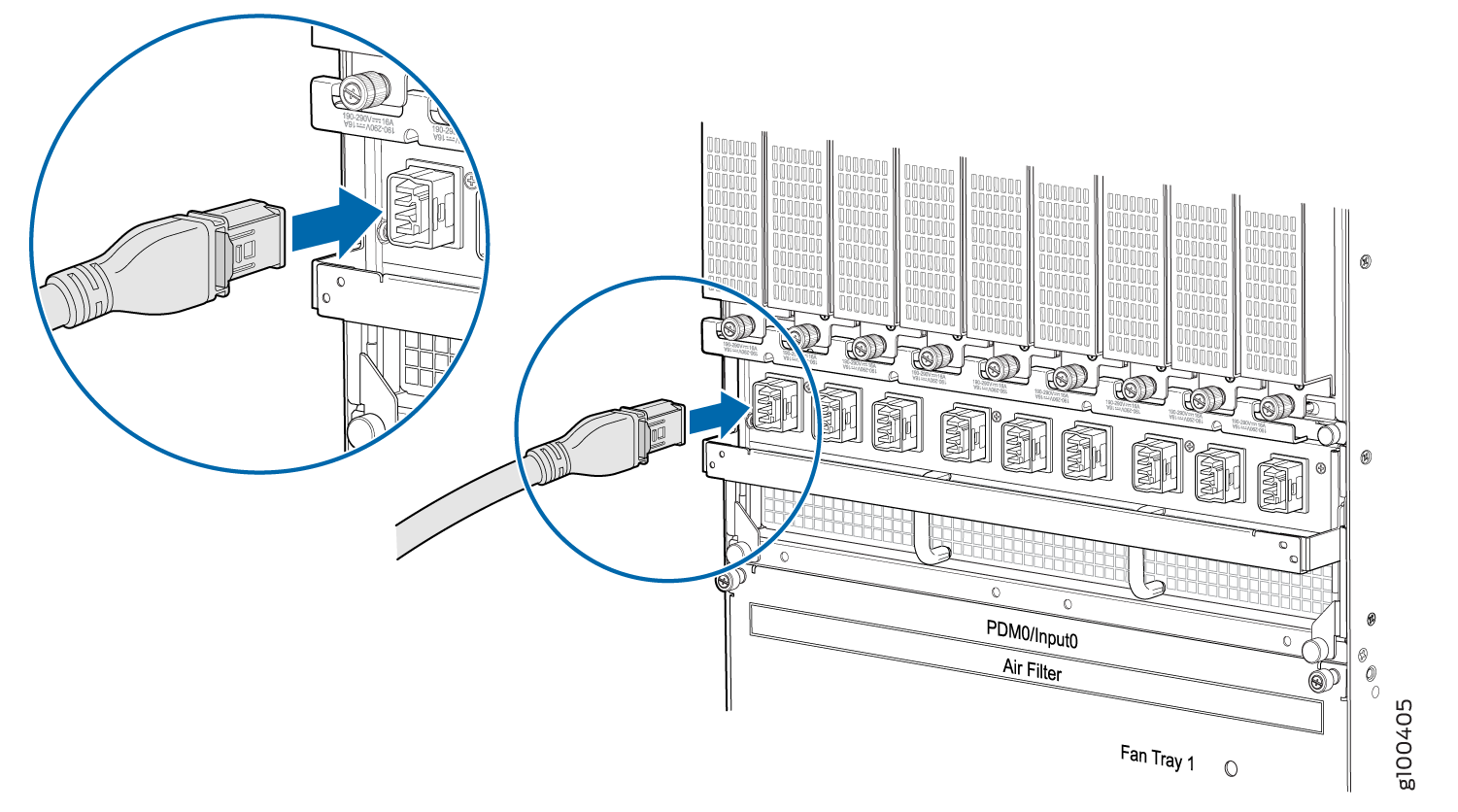

    图 4：插上 240 V 中国电源线 MX2000 路由器 Plugging the 240 V China Power Cord an MX2000 Router
