更换 MX2000 SFB

卸下 MX2000 SFB

要移除 SFB（请参阅 图 1 和 图 2）：

注意：

您可以将 SFB 作为一个单元移除。
谨慎：

卸下 SFB 之前，确保您知道如何正确操作弹出器手柄，以避免损坏设备。

  1. 将静电袋或防静电垫放置在平整、稳定的表面上。
  2. 将静电放电 （ESD） 地表带连接到裸手腕上，并将表带连接到机箱上的一个 ESD 地点。
  3. 同时向外打开弹出器控管以拔出 SFB。
  4. 抓住弹出器手柄，将 SFB 滑出机箱的一半左右。
    谨慎：

    SFB 的权重集中在后端。将 SFB 滑出机箱时，准备好接受全重（最高 12 磅 （5.45 千克）。
  5. 将一只手放在 SFB 下面以支持 SFB，并将其从机箱中完全滑出。
  6. 将 SFB 放在防静电垫上或放入防静电袋中。
    谨慎：

    卸下硬件组件后，不要相互堆叠硬件组件。将每个组件放在位于稳定、平坦表面上的抗静电垫上。
  7. 如果未立即更换 SFB，请在空插槽上安装一个空面板。
图 1：卸下 SFB （MX2010） Removing an SFB (MX2010)
图 2：卸下 SFB （MX2020） Removing an SFB (MX2020)

另请参阅

安装 MX2000 SFB

要安装 SFB（请参阅 图 3）：

谨慎：

在卸下或更换 SFB 之前，请确保弹出器手柄水平存储，并朝 SFB 中心按压。
谨慎：

如果其中一个 SFB 发生故障，请在安装有更换面板或空面板之前，不要移除故障的 SFB。
  1. 将静电放电 （ESD） 地表带固定在裸露的手腕上，并将表带连接到机箱上的一个 ESD 点。
  2. 从其静电袋中取出要安装的每个 SFB，并确定 SFB 上的插槽。
  3. 小心地将 SFB 的两侧与机箱内的参考线对齐。
  4. 将 SFB 滑入机箱，直至您感到阻力，小心确保其正确对齐。
  5. 将弹出器把手置于适当的位置，垂直并朝板的中心。

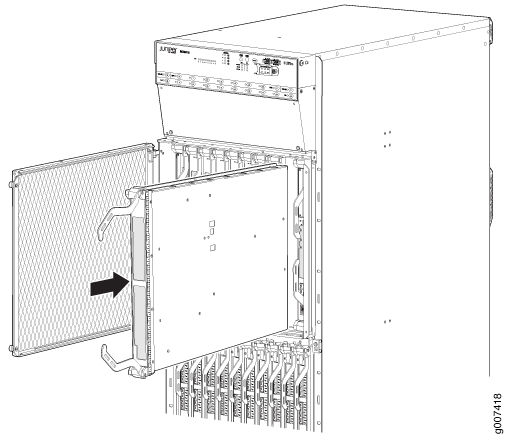

    图 3：安装 SFB Installing an SFB
  6. 检查 SFB 面板上的 LED，验证其是否运行正常。

    • 安装 SFB 几分钟后，绿色 OK/FAIL LED 应稳定亮起。

    • 如果 “确定/失败” LED 为红色，请再次移除并安装 SFB。如果 OK/FAIL LED 仍然常亮，则 SFB 运行不正常。请联系您的客户支持代表。请参阅 联系客户支持。

  7. 使用 show chassis environment sfb 命令检查 SFB 的状态：
