安装 MX2000 路由器直流电源模块 （-48 V）

要安装 MX2000 直流 PSM （-48 V）：

  1. 验证所有 PSM 上的电源开关是否处于关闭 （O） 位置。
  2. 在 PSM 上，将塑料盖从输入模式开关上滑动以露出双 DIP 开关。将输入模式 DIP 开关 0（左开关）移动到底部馈电 INP0（预期连接）的 ON 位置，并将 DIP 开关 1（右开关）移动到顶部馈电 INP1（预期连接）的 ON 位置。如果 DIP 开关 0 和 1 都转到 ON 位置，则应连接顶部和底部馈电（参见图 1）。

    此外，PSM 故障会触发作员接口上的报警 LED。

    注意：

    DIP 开关仅用于指示源的存在。如果两个馈电都存在，则始终从馈电 0 获取功率。只有当馈电 0 发生故障时，才会从馈电 1 中消耗电力。
    图 1：选择直流电源子系统馈电冗余 Selecting DC Power Subsystem Feed Redundancy
  3. 用双手抓住手柄并将 PSM 直接滑入机箱，直到 PSM 完全就位在机箱插槽中。拧紧两个外加螺钉（参见 图 2 （MX2020） 和 图 3） （MX2010） 或 图 4 （MX2008）。涂抹在 10 磅之间。（1.13 Nm） 至 12 lb-in。（1.35 Nm） 每个螺钉的扭矩。不要将螺丝拧得太紧。

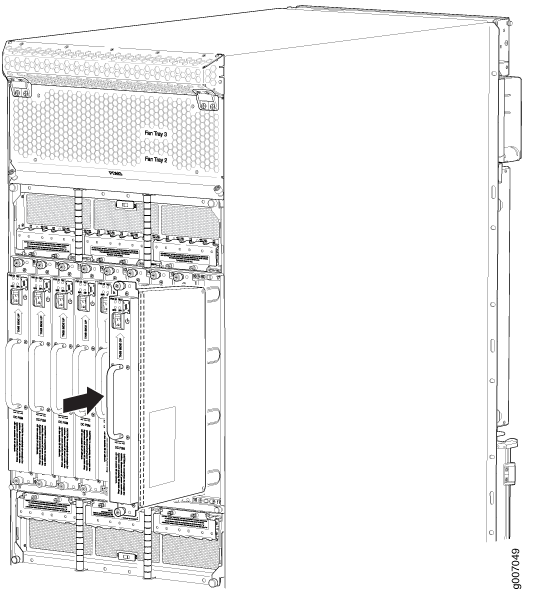

    图 2：安装 MX2020 路由器 已安装 Installing an MX2020 Router DC Power Supply Module Installed直流电源模块

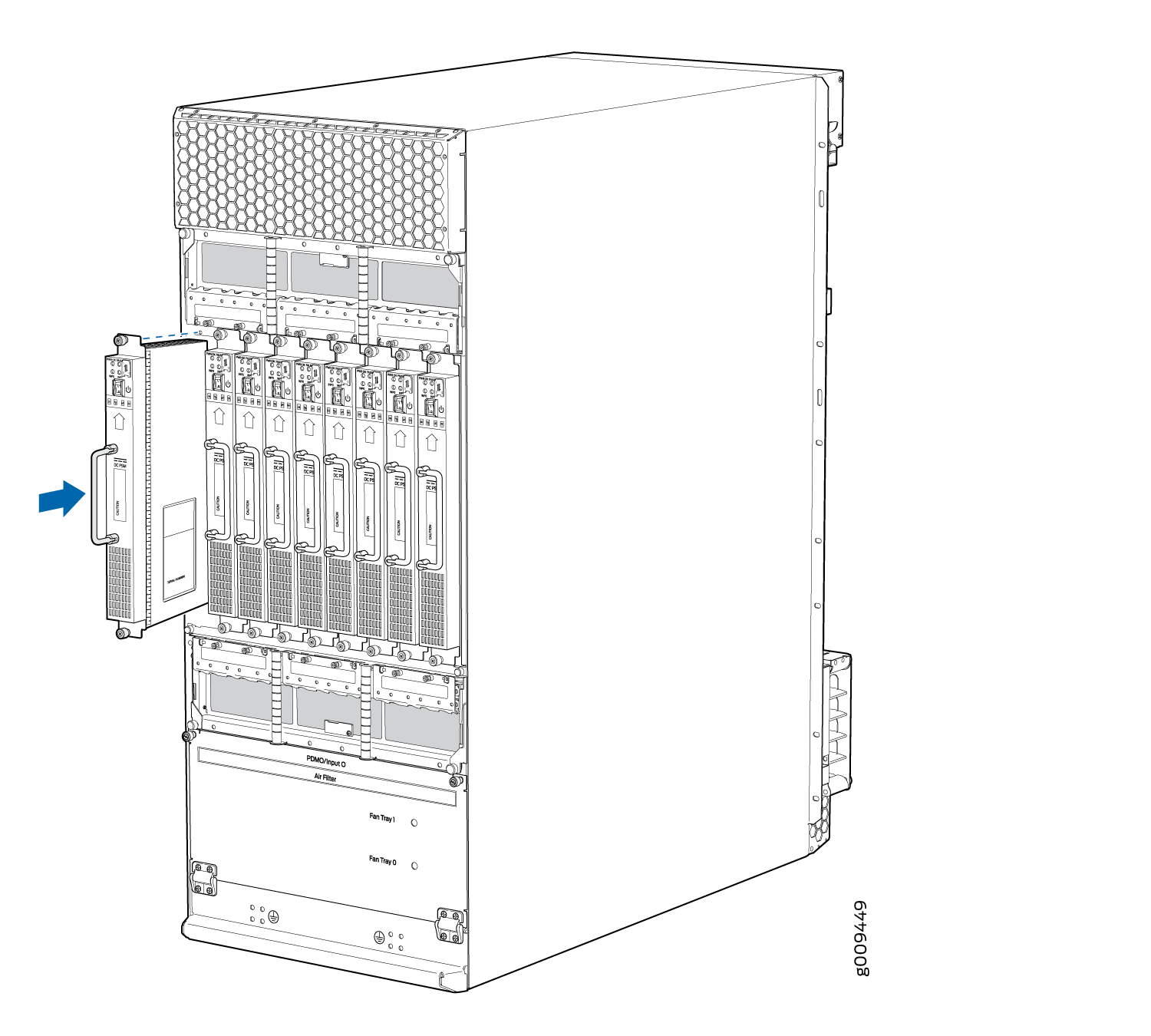

    图 3：安装 MX2010 路由器直流电源模块 Installing an MX2010 Router DC Power Supply Module
    图 4：安装 MX2008 路由器直流电源模块 Installing an MX2008 Router DC Power Supply Module
  4. 验证 PSM 上的 INP0 和/或 INP1 LED 是否呈绿色常亮（参见 图 5）。
    注意：

    如果连接两个馈电 INP0 和 INP1，PSM 上的两个 LED 都将呈绿色常亮。
  5. 将静电放电 （ESD） 接地腕带连接到裸露的手腕，然后将腕带连接到机箱上的一个 ESD 点。
  6. 将开关移至打开 （|） 位置。
  7. 验证 PWR OK LED 是否呈绿色常亮。有关 PSM LED 行为的信息，请参阅 MX2020 直流电源模块 LED、 MX2010 直流电源模块 LED 或 MX2008 直流电源模块 LED 。
  8. 如果需要，重复步骤 1 到 7 ，在插槽 0、 1 和 2 中安装 PSM。
    图 5：MX2000 直流电源模块前视图 MX2000 DC Power Supply Module Front View
    注意：

    每个未被直流 PSM 占用的 PSM 插槽都必须由一个 PSM 空面板覆盖。
