MX2010 冷却系统说明

冷却系统由以下组件组成：

• 风扇托盘—MX2000-FANTRAY

• 下部风扇托架空气过滤器 — MX2010-FLTR-KIT-S

• 空气挡板—MX2000-UPR-挡板

冷却系统组件协同工作，将所有路由器组件保持在可接受的温度范围内。路由器有四个风扇托盘、两个位于顶部的托盘和两个位于路由器底部的水平安装的托盘。每个风扇托架包含六个风扇，直径为 172 毫米。风扇托架可互换，可热插入和热拔除。

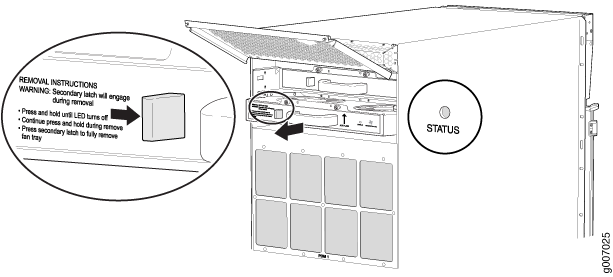

每个风扇托架都有一个双安全闩锁，因此无法快速卸下风扇托架（请参阅 图 1）。要卸下风扇托架，请按住闩锁直至 LED 熄灭。在拆卸过程中，辅助闩锁将啮合。按下辅助闩锁以完全卸下风扇托架。

警告：

卸下风扇托架之前，请确保风扇叶片已完全停止。

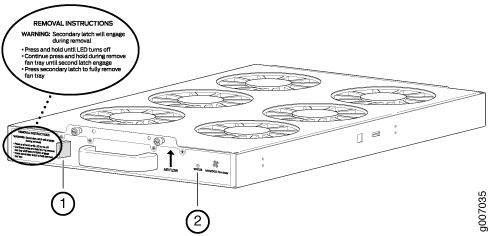

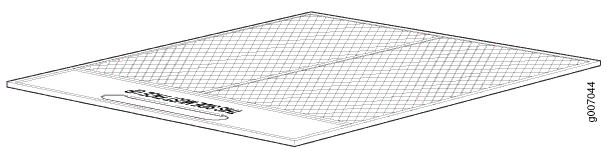

主机子系统监视路由器组件的温度。当路由器正常运行时，风扇以低于全速的速度工作。如果风扇发生故障或环境温度上升到阈值以上，则会自动调整其余风扇的速度，以将温度保持在可接受的范围内（请参阅图 2 和 图 3）。下部风扇托架过滤器如图 4 所示。

MX2010 路由器提供两级从前到后的冷却系统。空气通过下部风扇托架被推入底部进气口和向上，然后通过机箱中央底板之间的开口排出。这会冷却底部的 MPC，以及每个 SFB 和 CB-RE 的一半。空气被吸入机箱中央的 SFB 和所有控制板-RE，并从系统的后上部排出。

CB-RE 和 SFB 配有空气分配器，可将系统下半部分的废气偏转出去，并将系统上半部分的空气引出。

警告：

卸下风扇托架之前，请确保风扇叶片已完全停止。

警告：

风扇托架使用双闩锁安全机制。按住闩锁，直到 状态 LED 熄灭。在卸下风扇托架的同时继续按住闩锁。

空气挡板是可选组件，可从瞻博网络购买。

当安装在上部风扇托架检修门上方时，空气挡板会将排出的空气从路由器中排出。
