安装 MX2000 路由器高压通用 (HVAC/HVDC) 配电模块

根据是连接到交流电源还是直流电源,这些警告适用于通用 HVAC/HVDC 配电模块 (PDM):

警告:

在执行直流电源程序之前,请断开所有电源的连接。为了确保所有电源均关闭,请找到为直流电路提供服务的板上的配电盘,将断开器切换至关闭位置,并将断开开关的开关手柄胶带在关闭位置。

警告:

在执行交流电源程序之前,请断开所有电源的连接。为了确保所有电源均 关闭,请找到为交流电路提供服务的板上的配电盘,将配电盘切换至 OFF 位置,并将断开开关的开关手柄胶带在 OFF 位置。

警告:

在设备上或电源附近工作之前,请拔下交流电源设备的所有电源线。

想要在 MX2000 路由器中安装通用 HVAC/HVDC 配电模块 (PDM):

  1. 请确保直流电源电缆引线上的电压为 0 V,且电缆引线在安装过程中不会处于活动状态。
  2. 将静电放电 (ESD) 地表带固定在裸露的手腕上,并将表带连接到机箱上的一个 ESD 点。
  3. 将电源输入电源上的直流配电器移动到关闭位置。
  4. [可选]—如果要从交流 PDM 或 48V 直流 PDM 切换到通用 PDM,通用 HVAC/HVDC PDM 和 PDM 可与交流或直流条设置配合使用,请参阅 在交流和直流电源之间转换 MX2000 路由器 了解详情。
  5. 卸下覆盖机箱中 PDM 插槽的空面板。
  6. 打开 PDM 上的锁定杆。
  7. 在握住两个手柄的同时,引导 PDM,直到将锁定杆插入机箱。双手同时推动锁定杆,直到 PDM 完全插入机箱(请参阅 图 1)。

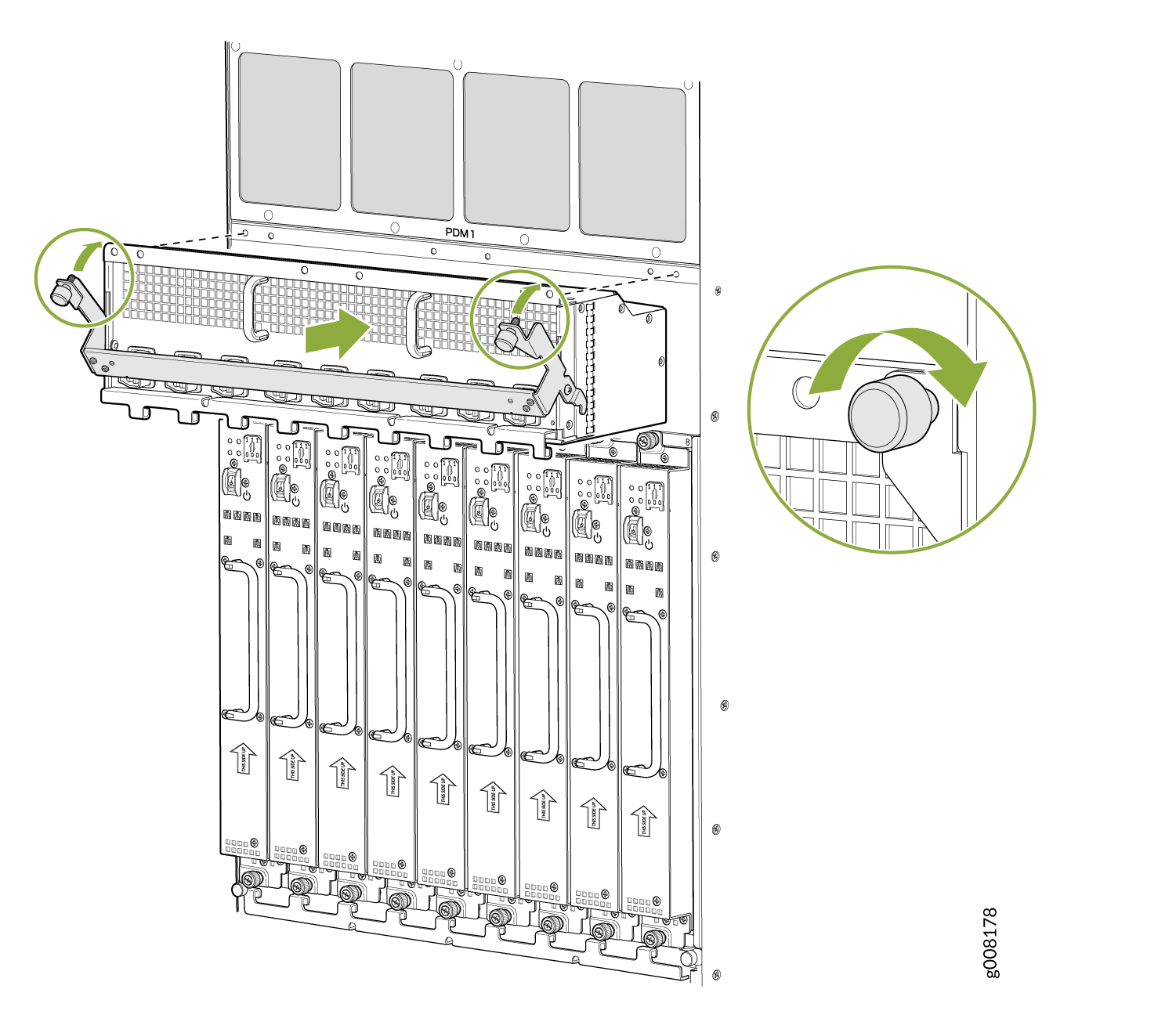

    图 1:安装 MX2000 路由器通用 (HVAC/HVDC) 配电模块 Installing an MX2000 Router Universal (HVAC/HVDC) Power Distribution Module
  8. 拧紧 PDM 上的两个固定螺丝。应用在 10 磅英寸之间。(1.13 Nm) 至 12 磅。每个拧紧的扭力 (1.35 Nm)。不要拧紧过头的螺丝。
  9. 从 PDM 的一端开始,将电源线插入 PDM 上的电源插座。在推入之前,按电源线一侧的锁销。用微压,将电源线牢固地固定在电源插座上,直到您感觉到它与电源插座接洽。插入每个电源线后,插座的电源 LED 会绿色亮起。请参阅 图 2

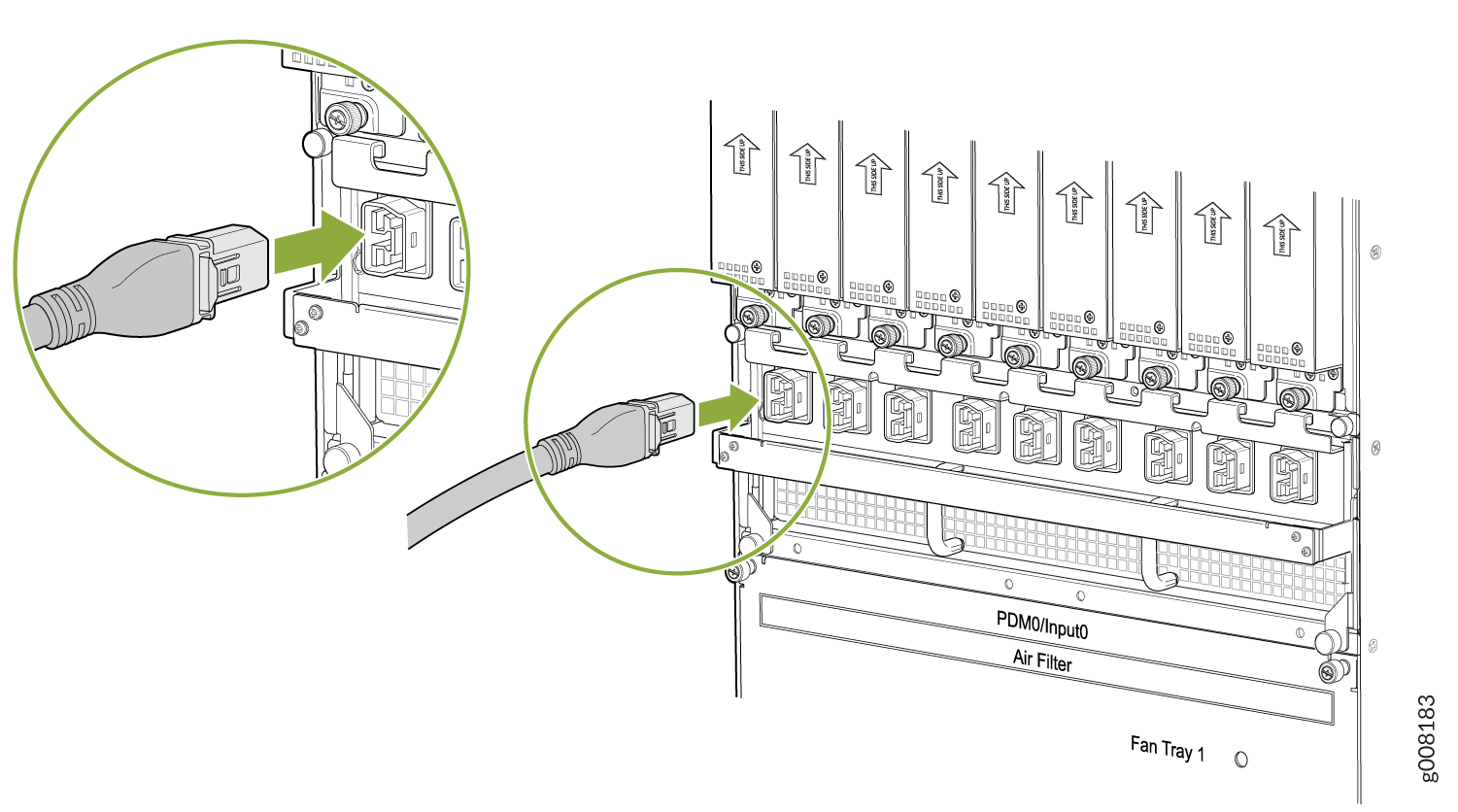

    图 2:将通用 (HVAC/HVDC) 电源线插入 MX2000 路由器 Plugging the Universal (HVAC/HVDC) Power Cord an MX2000 Router
