本页内容


维护 MX2008 接口模块

更换 MX2008 MIC

卸下 MX2008 MIC

MIC 可热插入和热拔除。卸下 MIC 后，路由器将继续运行，但要移除的 MIC 接口将不再起作用。

MIC 位于安装在路由器前面的 MPC 中。MIC 的重量不到 2 磅（0.9 千克）。

注意：

对于 MX2008、MX2010 和 MX2020 路由器，卸下或安装 MIC 所涉及的步骤相同。

要卸下 MIC（参见 图 1）：

  1. 将静电袋或防静电垫放在平坦、稳定的表面上以接收 MIC。如果 MIC 连接到光纤电缆，请为每个收发器和电缆准备好橡胶安全帽。
  2. 将静电放电 （ESD） 接地腕带连接到裸露的手腕，然后将腕带连接到机箱上的一个 ESD 点。
  3. 使用下列方法之一使 MIC 脱机：

    • 按其联机/脱机按钮。使用适合通向按钮的开口内的窄端工具。按住按钮，直到 MIC OK/FAIL LED 熄灭（约 5 秒钟）。

    • 发出以下 CLI 命令：

      有关该命令的更多信息，请参阅 Junos OS System Basics and Services Command Reference。

  4. 为连接到 MIC 的电缆贴上标签，以便以后可以将每根电缆重新连接到正确的 MIC。
  5. 断开 MIC 的电缆。如果 MIC 使用光纤电缆，请立即用橡胶安全帽盖住每个收发器和每根电缆的末端。
    激光警告：

    请勿直视光纤收发器或光纤电缆的末端。光纤收发器和连接到收发器的光纤电缆会发出可能伤害眼睛的激光。
    谨慎：

    除非插入或拔下电缆，否则请勿将光纤收发器暴露在外。安全帽可保持端口清洁并防止意外暴露在激光下。
  6. 布置电缆以防止其移位或产生应力点。固定电缆，使其在悬挂在地板上时不会支撑自身的重量。将多余的电缆放在整齐盘绕的环中。
    谨慎：

    避免将光纤电缆弯曲超过其最小弯曲半径。直径小于几英寸的电弧会损坏电缆并导致难以诊断的问题。
  7. 在 MPC 上，将与要卸下的 MIC 相邻的弹出杆从 MPC 面板上拉开。这会断开 MIC 与 MPC 的连接。
    注意：

    要卸下占用两个 MIC 插槽的双宽 MIC，必须将两个弹出杆从 MPC 面板上拉开。
  8. 抓住 MIC 面板上的手柄，然后将 MIC 滑出 MPC 卡托架。将其放入静电袋或防静电垫上。
  9. 如果短时间内未将 MIC 重新安装到清空的 MIC 插槽中，请在插槽上方安装一个空 MIC 面板，以保持 MPC 插件架中的正常气流。

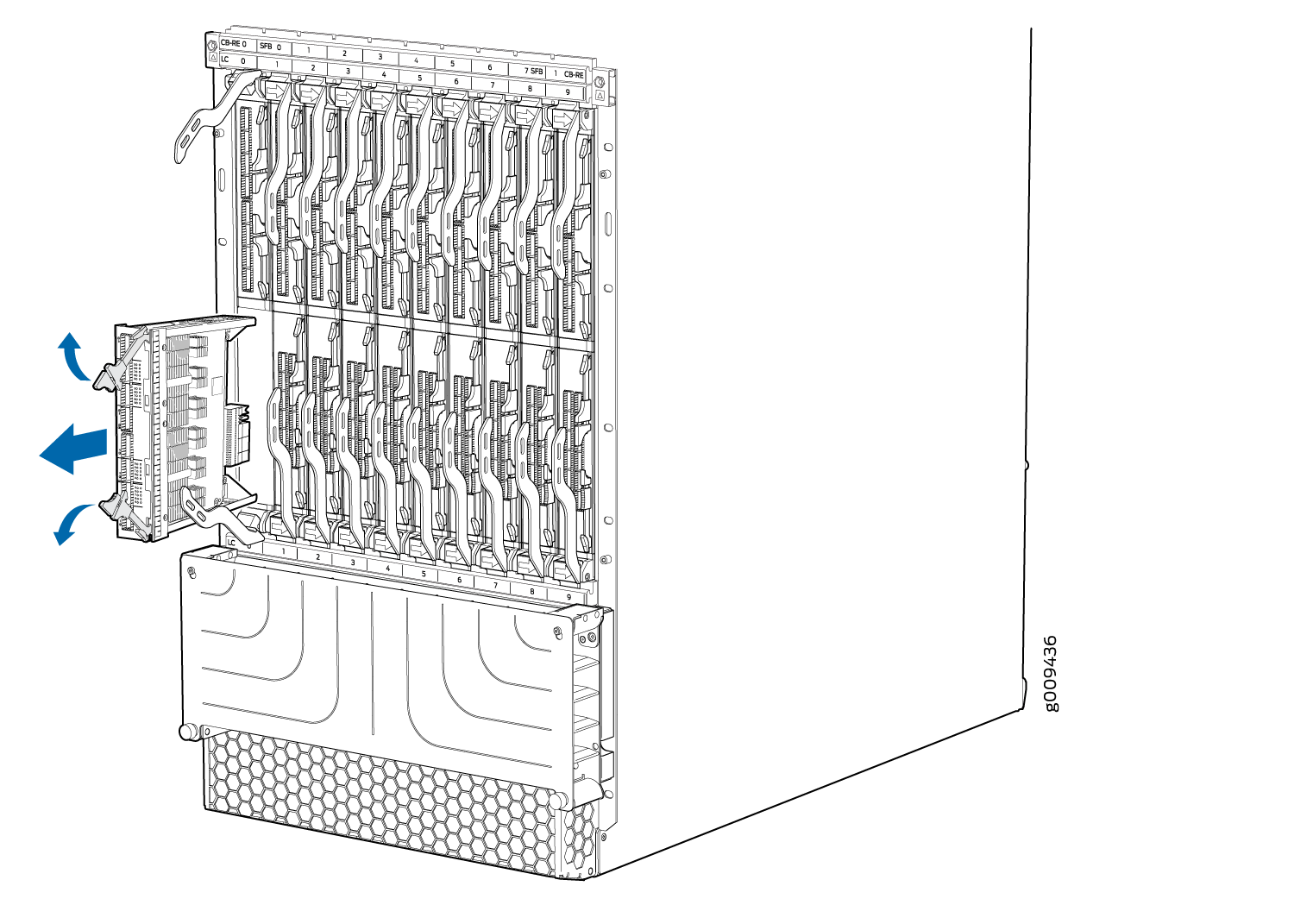

图 1：卸下单宽 MIC Server chassis illustration with multiple slots; one module being inserted or removed, demonstrating installation or removal process.

安装 MX2008 MIC

要安装 MIC（请参阅 图 3）：

注意：

对于 MX2008、MX2010 和 MX2020 路由器，卸下或安装 MIC 所涉及的步骤相同。
  1. 将静电放电 （ESD） 接地腕带连接到裸露的手腕，然后将腕带连接到机箱上的一个 ESD 点。
  2. 如果您使用过双宽 MIC，现在要用两个单宽 MIC 替换它，请安装隔膜（请参阅图 2）：
    1. 将 MPC 放在平坦的表面上（如有必要，请从适配器卡中取出 MPC，如更换 MX2008 MPC 中所述。
    2. 将隔膜放置在 MPC 的中心，使其与 MPC 顶部标记为 S 的孔对齐。
    3. 将 一颗螺钉插入标有 S 的两个孔中的每一个，然后将它们完全拧紧。
    4. 在 MPC 的底部，将一颗螺钉插入标有 S 的四个孔中的每一个，然后将它们完全拧紧。
    5. 按照更换 MX2008 MPC 中的说明安装 MPC。
    图 2：安装隔膜 Installing the Septum
  3. 如果 MIC 使用光纤电缆，请验证面板上每个收发器上方是否装有橡胶安全帽。如有必要，安装盖子。
  4. 在 MPC 上，将与要安装的 MIC 相邻的弹出杆从 MPC 面板上拉开。
  5. 将 MIC 后部与位于 MIC 插槽角落的导轨对齐。
  6. 将 MIC 滑入 MPC，直至其牢固地固定在 MPC 中。
    谨慎：

    将 MIC 直接滑入插槽，以免损坏 MIC 上的组件。
  7. 通过将弹出杆推向 MPC 面板来验证弹出杆是否已接合。
  8. 如果 MIC 使用光纤电缆，请从每个收发器和每根电缆的末端取下橡胶安全帽。
    激光警告：

    请勿直视光纤收发器或光纤电缆的末端。光纤收发器和连接到收发器的光纤电缆会发出可能伤害眼睛的激光。
    谨慎：

    除非插入或拔下电缆，否则请勿将光纤收发器暴露在外。安全帽可保持端口清洁并防止意外暴露在激光下。
  9. 将 相应的电缆插入 MIC 上的电缆连接器。
  10. 布置每根电缆以防止电缆移位或产生应力点。固定电缆，使其在悬挂在地板上时不会支撑自身的重量。将多余的电缆放在整齐盘绕的环中。
    谨慎：

    不要让光纤电缆从连接器上自由悬挂。不要让紧固的电缆环悬垂，这会在紧固点对电缆施加压力。
    谨慎：

    避免将光纤电缆弯曲超过其最小弯曲半径。直径小于几英寸的电弧会损坏电缆并导致难以诊断的问题。
  11. 使用下列方法之一使 MIC 联机：

    正常工作状态 LED 确认 MIC 联机。您还可以通过发出 show chassis fpc pic-status 命令来验证 MIC 是否正常工作。

图 3：安装 MIC Server chassis with multiple slots; module being removed or inserted, indicated by blue arrows. Used in data centers.

安装 MX2008 双宽 MIC

要安装双宽 MIC：

注意：

对于 MX2008、MX2010 和 MX2020 路由器，卸下或安装 MIC 所涉及的步骤相同。
  1. 将静电放电 （ESD） 接地腕带连接到裸露的手腕，然后将腕带连接到机箱上的一个 ESD 点。
  2. 如有必要，取出隔膜（见图4）：
    1. 将 MPC 放在平坦的表面上。如有必要，请按照更换 MX2008 MPC 中的说明从适配器卡中卸下 MPC。
    2. 卸下 MPC 底部标有 S 的四个螺钉。
    3. 卸下 MPC 顶部标有 S 的两颗螺钉。
    4. 将 隔膜滑向您并滑出 MPC。
    5. 存放隔膜和螺钉以备后用。
    6. 按照更换 MX2008 MPC 中的说明安装 MPC。
    图 4：移除鼻中隔 Removing the Septum
  3. 如果 MIC 使用光纤电缆，请验证面板上每个收发器上方是否装有橡胶安全帽。如有必要，安装盖子。
  4. 将 两个 MIC 插槽上方的弹出杆向外拉离路由器。
  5. 将 MIC 后部与位于 MIC 插槽角落的导轨对齐。
  6. 将 MIC 滑入 MIC 插槽，直至其牢固地固定在机箱中。
    谨慎：

    将 MIC 直接滑入插槽，以免损坏 MIC 上的组件。
  7. 通过将弹出杆向内推向路由器来验证它们是否已接合。
  8. 如果 MIC 使用光纤电缆，请从每个收发器和每根电缆的末端取下橡胶安全帽。
    激光警告：

    请勿直视光纤收发器或光纤电缆的末端。光纤收发器和连接到收发器的光纤电缆会发出可能伤害眼睛的激光。
    谨慎：

    除非插入或拔下电缆，否则请勿将光纤收发器暴露在外。安全帽可保持端口清洁并防止意外暴露在激光下。
  9. 将 相应的电缆插入 MIC 上的电缆连接器。
  10. 布置每根电缆以防止电缆移位或产生应力点。固定电缆，使其在悬挂在地板上时不会支撑自身的重量。将多余的电缆放在整齐盘绕的环中。
    谨慎：

    不要让光纤电缆从连接器上自由悬挂。不要让紧固的电缆环悬垂，这会在紧固点对电缆施加压力。
    谨慎：

    避免将光纤电缆弯曲超过其最小弯曲半径。直径小于几英寸的电弧会损坏电缆并导致难以诊断的问题。
  11. 使用下列方法之一使 MIC 联机：

    • 按下 MIC 离线/联机按钮，直到 MIC OK/FAIL LED 呈绿色亮起。

    • 发出以下 CLI 命令：

    正常工作状态 LED 确认 MIC 联机。您还可以通过发出 show chassis fpc pic-status 命令来验证 MIC 是否正常工作。

另见

更换安装在 MPC6E 上的 MIC

MX2008、MX2010 和 MX2020 路由器支持 MPC6E 线卡。您可以将 MPC6E 直接安装到 MX2008、MX2010 和 MX2020 线卡插槽中，而无需使用适配器卡。

MPC6E 有两个用于安装 MIC 的插槽。有关此 MPC 支持哪些 MIC 的信息，请参阅 MX 系列路由器支持的 MIC。

您可以使用 MPC6E 上的两个弹出杆将 MPC 插入线卡插槽，然后将其从插槽中拔出。同样，通过 MIC 上的两个弹出杆，您可以将 MIC 插入 MPC 并从 MPC 中卸下 MIC。MIC 上的弹出杆非常靠近容纳 MIC 的 MPC6E 的弹出杆。这种接近使得 MIC 弹出杆难以接近。MPC6E 具有独特的机制，您可以通过该机制暂时移动 MPC6E 弹出杆，从而轻松访问 MIC。

从 MPC6E 卸下 MIC

要卸下安装在 MPC6E 上的 MIC：

  1. 将静电放电 （ESD） 接地腕带连接到裸露的手腕，然后将腕带连接到机箱上的一个 ESD 点。
  2. 确定要从 MPC6E 中删除的 MIC。
  3. 在容纳 MIC 的 MPC6E 上，握住底部的弹出杆，然后向箭头指示的方向轻轻移动。您可能需要用力按压才能移动顶出杆。

    MPC6E 控制杆从其原始位置移动约一英寸，为您留出足够的空间来轻松访问 MIC 弹出器控制杆。

    注意：

    • MPC6E 顶部和底部的箭头表示 MPC6E 的弹出杆可以垂直于其驱动方向移动。

    • 移动 MPC6E 的弹出杆会阻止对相邻 MPC 的访问。取下 MIC 后，请记住将控制杆移回原位。
  4. 拉动 MIC 弹出杆，将 MIC 从 MPC6E 上的 MIC 插槽中滑出。
  5. 向与箭头相反的方向推动 MPC6E 弹出杆，将弹出杆恢复到其原始位置。弹出杆不再阻止对相邻 MPC 的访问。

在 MPC6E 上安装 MIC

要在 MPC6E 上安装 MIC：

  1. 将静电放电 （ESD） 接地腕带连接到裸露的手腕，然后将腕带连接到机箱上的一个 ESD 点。
  2. 确定 MPC6E 中要安装 MIC 的插槽。
  3. 在 MPC6E 上，握住底部的弹出杆，然后向箭头指示的方向轻轻移动。您可能需要用力按压才能移动顶出杆。

    MPC6E 弹出杆从其原始位置移动约一英寸，为您留出足够的空间来轻松访问 MIC 插槽。

    注意：

    • MPC6E 顶部和底部的箭头表示 MPC6E 的弹出杆可以垂直于其驱动方向移动。

    • 移动 MPC6E 的弹出杆会阻止对相邻 MPC 的访问。插入 MIC 后，请记住将控制杆移回其原始位置。
  4. 将 MIC 滑入 MIC 插槽，直至其牢固地固定在 MPC 中。
    谨慎：

    将 MIC 直接滑入插槽，以免损坏 MIC 上的组件。
  5. 向与箭头相反的方向推动 MPC6E 弹出杆，将弹出杆恢复到其原始位置。弹出杆不再阻止对相邻 MPC 的访问。

另见

另见

更换 MX2008 MPC

注意：

对于 MX2008、MX2010 和 MX2020 路由器，卸下或安装 MPC 所涉及的步骤相同。

卸下带有适配器卡的 MX2008 MPC

带有适配器卡的 MPC 的重量高达 25 磅（11.34 千克）。准备好接受它的全部重量。

要使用适配器卡卸下 MPC：

  1. 准备好更换的 MPC 或空白面板和防静电垫。还要为要卸下的每个使用光学接口的 MPC 准备好橡胶安全帽。
  2. 将静电放电 （ESD） 接地腕带连接到裸露的手腕，然后将腕带连接到机箱上的一个 ESD 点。
  3. 标记连接到 MPC 上每个端口的电缆，以便以后可以将电缆重新连接到正确的端口。
  4. 使用下列方法之一使 MPC 脱机：

    • 按住控制面板上相应的 LC 在线按钮。按钮旁边的绿色 OK LED 开始闪烁。按住按钮直到 LED 熄灭。

    • 发出以下 CLI 命令：

      有关该命令的更多信息，请参阅 Junos OS System Basics and Services Command Reference。

      注意：

      发出 request chassis fpc slot slot-number offline 命令时，FRU 将断电，而系统的总功率会增加。
  5. 断开电缆与 MPC。
    激光警告：

    请勿直视光纤收发器或光纤电缆的末端。光纤收发器和连接到收发器的光纤电缆会发出可能伤害眼睛的激光。
    谨慎：

    除非插入或拔下电缆，否则请勿将光纤收发器暴露在外。安全帽可保持端口清洁并防止意外暴露在激光下。
    谨慎：

    避免将光纤电缆弯曲超过其最小弯曲半径。直径小于几英寸的电弧会损坏电缆并导致难以诊断的问题。
  6. 立即用橡胶安全帽盖住每个光收发器和每根光纤电缆的末端。
  7. 将 断开的电缆排列在标准上下电缆管理器中，以防止电缆产生应力点。
  8. 同时向外转动两个弹出器手柄以卸下 MPC 和适配器卡。
  9. 抓住手柄，将组合的卡片直接从卡架中滑出一半。
  10. 将一只手放在组合牌的正面，另一只手放在其下方以支撑它。将组合卡完全滑出机箱。
    谨慎：

    带有适配器卡的 MPC 的重量集中在后端。准备好在将存储卡滑出机箱时承受全部重量（最大 25 磅（11.34 千克）。

    当组合卡从机箱中取出时，请勿握住弹出器手柄、母线或边缘连接器。它们无法支撑卡的重量。

    移除后请勿将组合卡堆叠在一起。
  11. 将每张卡（MCP 和适配器卡）单独放入静电袋中或放在平坦、稳定表面上的防静电垫上。
  12. 如果短时间内未将 MPC 和适配器卡重新安装到清空的插槽中，请在插槽上方安装一个空白适配器卡面板，以保持插件架中的气流正常。
    谨慎：

    从机箱中取出两张卡后，请等待至少 30 秒，然后再重新插入，从其他插槽中取出 MPC 和适配卡，或者将 MPC 和适配卡插入其他插槽。

从适配器卡中卸下 MX2008 MPC

不带适配器卡的 MPC 的重量高达 18.35 磅（8.32 千克）。准备好接受它的全部重量。

注意：

对于 MX2008、MX2010 和 MX2020 路由器，卸下或安装 MPC 所涉及的步骤相同。

要从适配器卡中卸下 MPC（请参阅 图 5）：

  1. 为 MPC 准备好替换 MPC 和防静电垫。还要为要卸下的每个使用光学接口的 MPC 准备好橡胶安全帽。
  2. 将静电放电 （ESD） 接地腕带连接到裸露的手腕，然后将腕带连接到机箱上的一个 ESD 点。
  3. 标记连接到 MPC 上每个端口的电缆，以便以后可以将电缆重新连接到正确的端口。
  4. 使用下列方法之一使 MPC 脱机：

    • 按住作员接口上相应的 MPC LC 联机按钮。按钮旁边的绿色 OK LED 开始闪烁。按住按钮直到 LED 熄灭。

    • 发出以下 CLI 命令：

      有关该命令的更多信息，请参阅 Junos OS System Basics and Services Command Reference。

      注意：

      发出 request chassis fpc slot slot-number offline 命令时，FRU 将断电，而系统的总功率会增加。
  5. 断开电缆与 MPC。
    激光警告：

    请勿直视光纤收发器或光纤电缆的末端。光纤收发器和连接到收发器的光纤电缆会发出可能伤害眼睛的激光。
    谨慎：

    除非插入或拔下电缆，否则请勿将光纤收发器暴露在外。安全帽可保持端口清洁并防止意外暴露在激光下。
    谨慎：

    避免将光纤电缆弯曲超过其最小弯曲半径。直径小于几英寸的电弧会损坏电缆并导致难以诊断的问题。
  6. 立即用橡胶安全帽盖住每个光收发器和每根光纤电缆的末端。
  7. 将 断开的电缆安排在上部和下部电缆管理器中，以防止电缆产生应力点。
  8. 同时逆时针转动两个旋钮以从适配器卡上拔下 MPC。
  9. 抓住两个旋钮，然后将 MPC 直接滑出适配器卡。
  10. 将一只手放在 MPC 的前部，另一只手放在其下方以支撑它。将 MPC 完全滑出适配器卡。
    谨慎：

    不带适配器卡的 MPC 的重量集中在后端。准备好在将 MPC 滑出适配器卡时承受全部重量（最大 18.35 磅（8.32 千克）。

    当 MPC 从适配器卡中取出时，请勿握住旋钮、母线或边缘连接器。他们无法支撑它的重量。

    卸下后，请勿将 MPC 堆叠在一起。
  11. 将每个适配卡单独放入静电袋中，或放在平坦、稳定表面上的防静电垫上。
  12. 如果短时间内未将 MPC 重新安装到清空的 MPC 插槽中，请在插槽上方安装一个空 MPC 面板，以保持 MPC 卡架中的正常气流。
    谨慎：

    从适配器卡中卸下 MPC 后，请等待至少 30 秒，然后再重新插入、从其他插槽中卸下 MPC 或将 MPC 插入其他插槽。

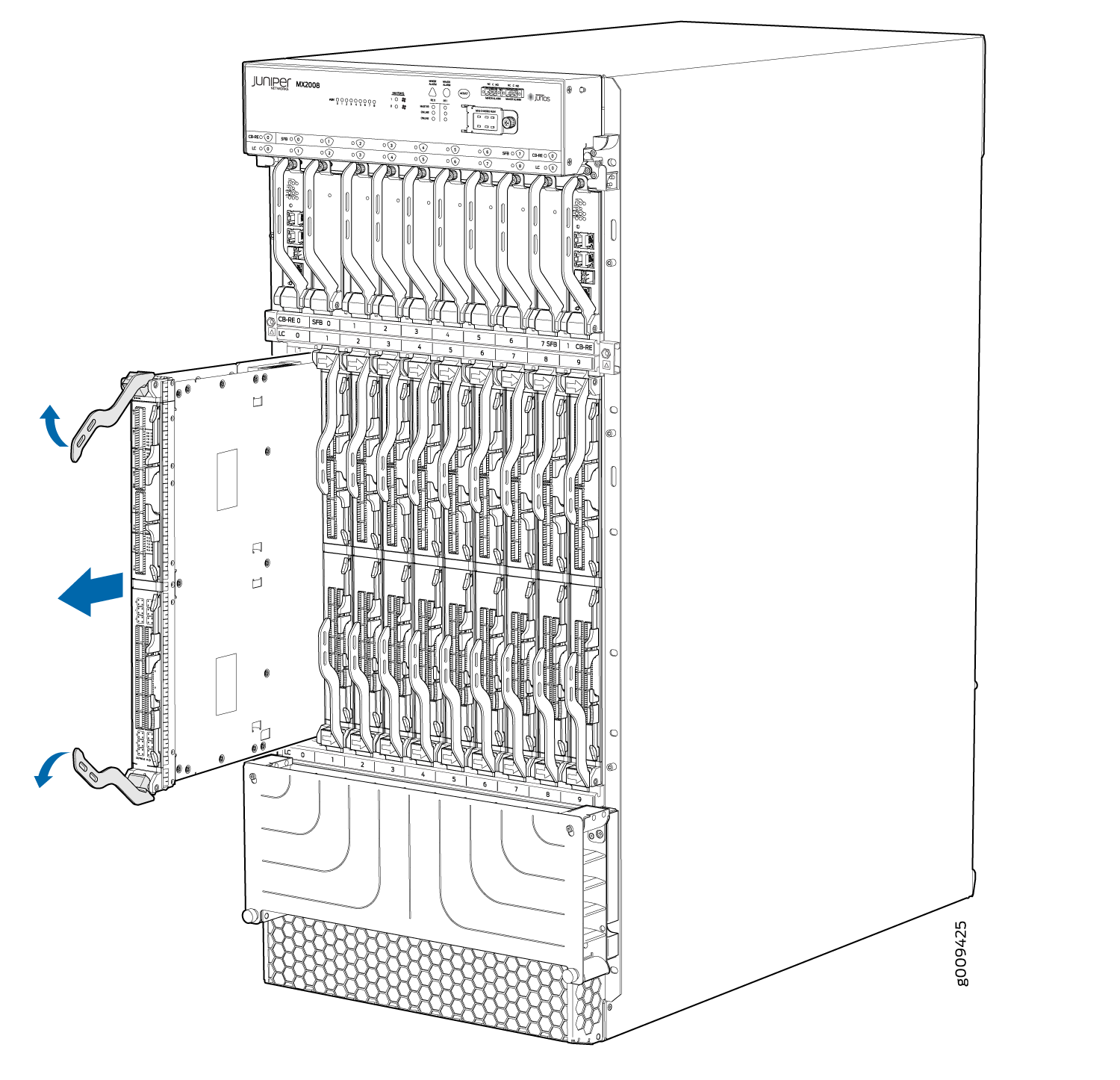

图 5：从适配器卡 Line drawing of a Juniper Networks MX2008 router with a component being inserted or removed using blue arrows for guidance.中卸下 MPC

卸下 MX2008 适配卡

适配卡的重量为 15 磅（6.80 千克）。准备好接受它的全部重量。

注意：

对于 MX2008、MX2010 和 MX2020 路由器，卸下或安装 MPC 所涉及的步骤相同。

要卸下适配器卡：

  1. 准备好更换适配器卡和适配器卡的防静电垫。
  2. 将静电放电 （ESD） 接地腕带连接到裸露的手腕，然后将腕带连接到机箱上的一个 ESD 点。
  3. 发出以下 CLI 命令以使适配器卡脱机：

    有关该命令的更多信息，请参阅 Junos OS System Basics and Services Command Reference。

    注意：

    发出 request chassis adc slot slot-number offline 命令时，FRU 将断电，而系统的总功率会增加。
  4. 同时向外打开弹出器手柄以拔下适配器卡。
  5. 抓住弹出器手柄，将适配器卡滑出机箱的一半左右。
  6. 将一只手放在适配器卡下方以支撑它，然后将其完全滑出机箱。
  7. 将适配器卡放在防静电垫上或放入防静电袋中。
  8. 如果不立即更换适配器卡，请在空插槽上安装一个空面板。

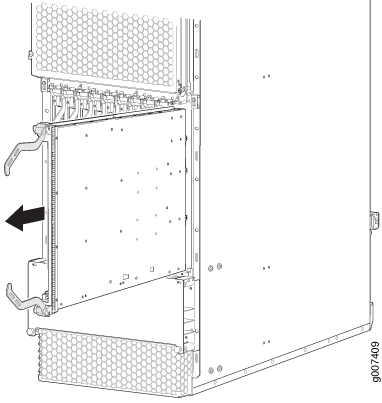

图 6：卸下适配卡 Removing an Adapter Card

安装 MX2008 适配卡

适配卡的重量为 15 磅（6.80 千克）。准备好接受它的全部重量。

要安装适配器卡（请参阅 图 7）：

  1. 将静电放电 （ESD） 接地腕带连接到裸露的手腕，然后将腕带连接到机箱上的一个 ESD 点。
  2. 从静电袋中取出适配器卡。
  3. 确定路由器上将要安装它的插槽。
  4. 调整适配卡的方向，使面板垂直朝向您。
  5. 将 适配器卡提起到位，并小心地将适配器卡的侧面与卡架内的导轨对齐。
  6. 将适配器卡一直滑入卡架，直到您感觉到阻力。
  7. 抓住两个弹出器手柄，同时轻轻地向内关闭它们，直到适配器卡完全就位。
  8. 发出以下 CLI 命令，使适配器卡联机：

    有关该命令的更多信息，请参阅 Junos OS System Basics and Services Command Reference。

    注意：

    发出 request chassis fpc slot slot-number online 命令时，FRU 将获得功率，而系统的总功率会降低。
图 7：安装适配卡 Installing an Adapter Card

将 MX2008 MPC 安装到适配器卡中

MPC 的重量高达 25 磅（11.34 千克）。准备好接受它的全部重量。

要安装 MPC（请参阅 图 8）：

  1. 将静电放电 （ESD） 接地腕带连接到裸露的手腕，然后将腕带连接到机箱上的一个 ESD 点。
  2. 从静电袋中取出 MPC。
  3. 确定路由器上将要安装它的插槽。
  4. 验证每个光纤收发器是否都盖有橡胶安全帽。
  5. 调整 MPC 的方向，使面板垂直朝向您。
  6. 将 MPC 提升到位，然后小心地将 MPC 的侧面与适配器卡内的导轨对齐。
  7. 将 MPC 一直滑入适配器卡中，直到您感觉到阻力。
  8. 抓住两个旋钮，同时顺时针旋转，直到 MPC 完全插入适配器卡。
  9. 从每个光纤收发器和电缆上取下橡胶安全帽。
    激光警告：

    请勿直视光纤收发器或光纤电缆的末端。光纤收发器和连接到收发器的光纤电缆会发出可能伤害眼睛的激光。
  10. 将电缆插入每个 MPC 上的电缆连接器端口（请参阅图 9）。
  11. 将电缆布置在电缆管理器中，以防止其移位或产生应力点。固定电缆，使其在悬挂在地板上时不会支撑自身的重量。将多余的电缆放在整齐盘绕的环中。将紧固件放在环上有助于保持其形状。
    谨慎：

    不要让光纤电缆从连接器上自由悬挂。不要让紧固的电缆环悬垂，这会在紧固点对电缆施加压力。
    谨慎：

    避免将光纤电缆弯曲超过其最小弯曲半径。直径小于几英寸的电弧会损坏电缆并导致难以诊断的问题。
  12. 使用下列方法之一使 MPC 联机：

    • 按住作员接口上相应的 MPC LC 联机按钮，直到按钮旁边的绿色 OK LED 常亮，大约需要 5 秒钟。

    • 发出以下 CLI 命令：

      有关该命令的更多信息，请参阅 Junos OS System Basics and Services Command Reference。

      注意：

      发出 request chassis fpc slot slot-number online 命令时，FRU 将获得电源，而系统的总功率会降低。
    谨慎：

    OK LED 变为绿色后，等待至少 30 秒，然后再卸下 MPC、从其他插槽中卸下 MPC 或将 MPC 插入其他插槽。

您还可以通过发出 show chassis fpc 和 show chassis fpc pic-status 命令来验证 MPC 是否正常工作。

图 8：将 MPC 安装到适配器卡 Installing an MPC into an Adapter Card中

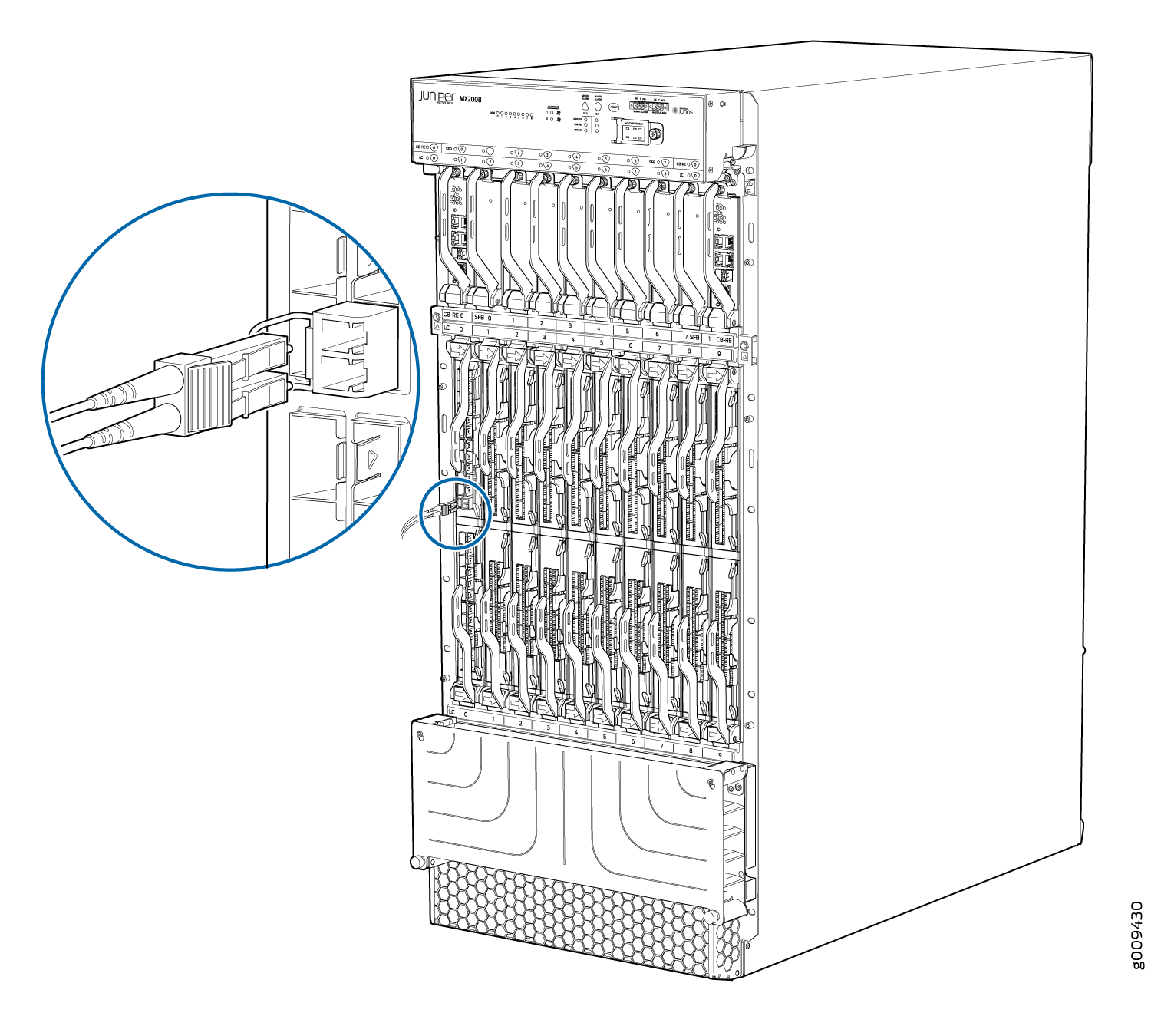

图 9：将电缆连接到 MPC 或 MIC Attaching a Cable to an MPC or MIC

另见

更换 MX2008 MPC 或 MIC 上的线缆

卸下 MX2008 MPC 或 MIC 上的线缆

在 MPC 或 MIC 上卸下和安装电缆不会影响路由器功能，只是在电缆断开时组件不会接收或传输数据。

要卸下光纤电缆：

  1. 如果组件连接到光纤电缆，请为每根电缆和收发器准备好橡胶安全帽。
  2. 如果要卸下连接到组件的所有电缆，请使用下列方法之一使组件脱机：

    • 要使 MPC 脱机，请执行以下作：

      • 按住作员界面上的相应在线按钮。按钮旁边的绿色 OK LED 开始闪烁。按住按钮直到 LED 熄灭。

      • 发出以下 CLI 命令：

        有关命令的详细信息，请参阅《 Junos OS 系统基础知识和服务命令参考。

        注意：

        发出 request chassis fpc slot slot-number offline 命令时，FRU 将断电，而系统的总功率会增加。

    • 要使 MIC 脱机：

      • 按下 MIC 上的在线/离线按钮。使用适合通向按钮的开口内的窄端工具。按住按钮直到 MIC LED 熄灭（约 5 秒钟）。

      • 发出以下 CLI 命令：

        有关命令的详细信息，请参阅《 Junos OS 系统基础知识和服务命令参考。

  3. 从电缆连接器端口上拔下电缆。如果 MIC 使用光纤电缆，请立即用橡胶安全帽盖住每个收发器和每根电缆的末端。
    激光警告：

    请勿直视光纤收发器或光纤电缆的末端。光纤收发器和连接到收发器的光纤电缆会发出可能伤害眼睛的激光。
    谨慎：

    除非插入或拔下电缆，否则请勿将光纤收发器暴露在外。安全帽可保持端口清洁并防止意外暴露在激光下。
  4. 从电缆管理器上拔下电缆，然后将其从目标端口上拆下。

在 MX2008 MPC 或 MIC 上安装线缆

要安装 MIC 电缆或 MPC 电缆（请参阅 图 10）：

  1. 准备好组件使用的电缆类型的长度。有关电缆规格，请参阅 MX 系列接口模块参考。
  2. 如果电缆连接器端口被橡胶安全帽覆盖，请取下盖子。
    激光警告：

    请勿直视光纤收发器或光纤电缆的末端。光纤收发器和连接到收发器的光纤电缆会发出可能伤害眼睛的激光。
    谨慎：

    除非插入或拔下电缆，否则请勿将光纤收发器暴露在外。安全帽可保持端口清洁并防止意外暴露在激光下。
  3. 将电缆连接器插入组件面板上的电缆连接器端口。
    图 10：安装 MIC 或 MPC 电缆 Installing a MIC or an MPC Cable
  4. 将电缆布置在电缆管理器中，以防止其移位或产生应力点。固定电缆，使其在悬挂在地板上时不会支撑自身的重量。将多余的电缆放在整齐盘绕的环中。将紧固件放在环上有助于保持其形状。
    谨慎：

    避免将光纤电缆弯曲超过其最小弯曲半径。直径小于几英寸的电弧会损坏电缆并导致难以诊断的问题。
    谨慎：

    不要让光纤电缆从连接器上自由悬挂。不要让紧固的电缆环悬垂，这会在紧固点对电缆施加压力。
  5. 将电缆的另一端插入目标端口。
  6. 对任何其他电缆重复上述步骤。
  7. 如果组件处于脱机状态（其故障指示灯 LED 亮起），请使用以下方法之一使其联机。

    • 要使 MPC 联机，请执行以下作：

      • 按住作员界面上的相应在线按钮，直到按钮旁边的绿色 OK LED 常亮，大约需要 5 秒钟。

      • 发出以下 CLI 命令：

        有关命令的详细信息，请参阅《 Junos OS 系统基础知识和服务命令参考。

        注意：

        发出 request chassis fpc slot slot-number online 命令时，FRU 将获得电源，而系统的总功率会降低。

    • 要使 MIC 联机，请执行以下作：

    LED 正常工作指示灯确认组件联机。您还可以通过发出 show chassis fpc 命令来验证 MPC 是否正常运行，或者通过发出 show chassis fpc pic-status 命令来验证 MIC 是否正常运行。
