维护MX2008冷却系统组件

更换 MX2008 空气过滤器

注意:

路由器MX2008、MX2010和MX2020模块支持相同的风扇模块。

卸下MX2008空气过滤器

谨慎:

空气过滤器未到位时,运行路由器不要超过几分钟。

谨慎:

除更换期间外,在路由器运行期间始终将空气过滤器保持就位。因为风扇非常强大,所以它们可以通过未过滤的进气口将少量电线或其他材料拉进路由器中。这会损坏路由器组件。

要卸下空气过滤器:

  1. 将静电放电 (ESD) 接地腕带绑到裸露的手腕上,并将腕带连接到机箱上的其中一个 ESD 点。
  2. 松开位于风扇托盘和空气过滤器接入门两侧的两颗强制螺丝。
    注意:

    不需要从 DC 电缆管理器中卸下电缆来接触空气过滤器。

    谨慎:

    空气过滤器未到位时,运行路由器不要超过 2 分钟。

  3. 抓住空气过滤器的手柄,然后从机箱中径直拉出空气过滤器。
    注意:

    空气过滤器具有内置的手柄。

  4. 将空气过滤器滑出机箱,如 图1 所示

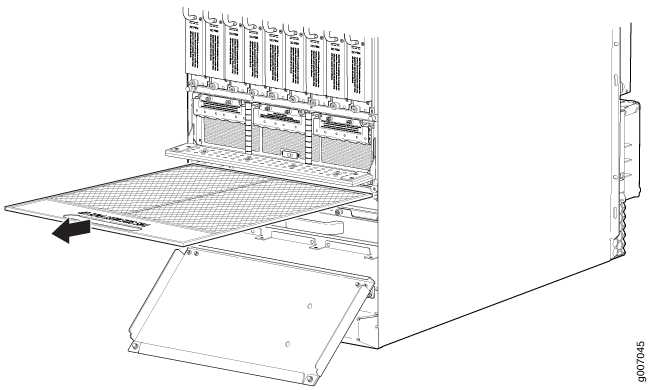

    图 1:从机箱中卸下空气过滤器 Removing the Air Filter from the Chassis

要卸下 PSM 空气过滤器:

  1. 将静电放电 (ESD) 接地腕带绑到裸露的手腕上,并将腕带连接到机箱上的其中一个 ESD 点。

  2. 松开位于空气过滤器两侧的两颗强制螺丝,然后从机箱中略微拉出。

    谨慎:

    空气过滤器未到位时,运行路由器不要超过 2 分钟。

  3. 抓住 PSM 空气过滤器,然后从机箱中径直拉出空气过滤器。

  4. 将空气过滤器滑出机箱,如 图 2 所示

    注意:

    AC 供电的MX2008路由器具有相同的空气过滤器。

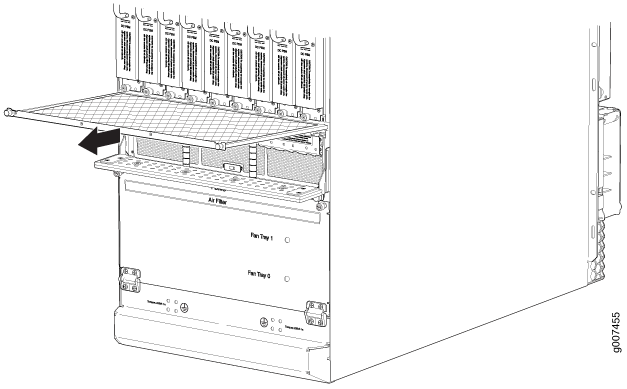

    图 2:从机箱中卸下 PSM 空气过滤器 Removing the PSM Air Filter from the Chassis

    要卸下 PSM 空气过滤器— 已安装 DC PDM(240 V 中国)或通用 HVAC/HVDC PDM 的机箱的 MX2000-FLTR-PWR:

    1. 将静电放电 (ESD) 接地腕带绑到裸露的手腕上,并将腕带连接到机箱上的其中一个 ESD 点。

    2. 从机械安装托架上卸下螺丝,将其卸下。请参阅 图 3图 4

      图 3:从 PDM 中卸下托架 Removing the bracket from the PDM

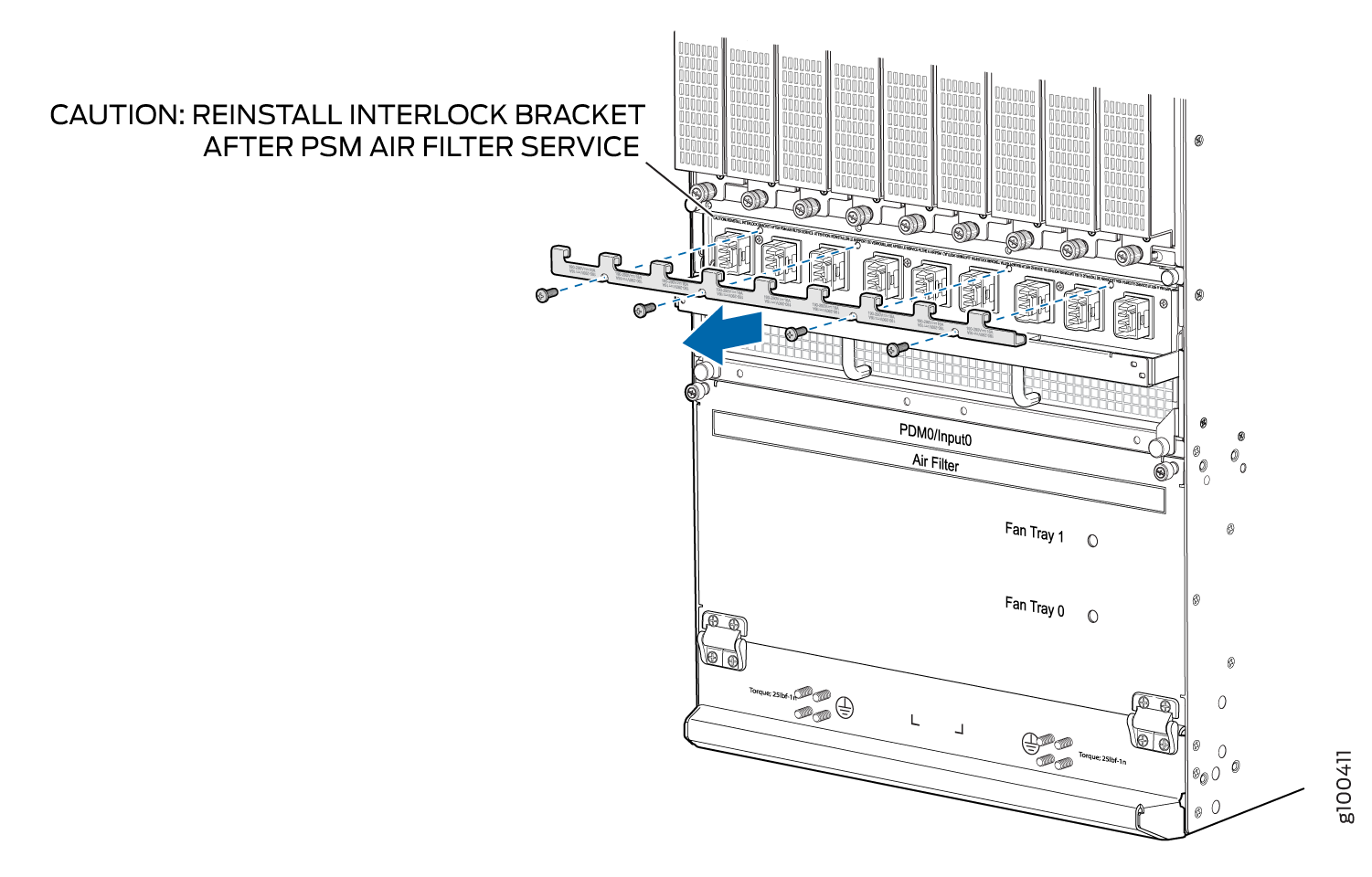

      图 4:从通用 (HVAC/HVDC) PDM中卸下托架 Removing the Bracket from the Universal (HVAC/HVDC) PDM
    3. 松开位于空气过滤器两侧的两颗强制螺丝,然后从机箱中略微拉出。

      谨慎:

      空气过滤器未到位时,运行路由器不要超过 2 分钟。

    4. 抓住 PSM 空气过滤器,然后从机箱中径直拉出空气过滤器。

    5. 将空气过滤器滑出机箱,如 图 5图 6 所示

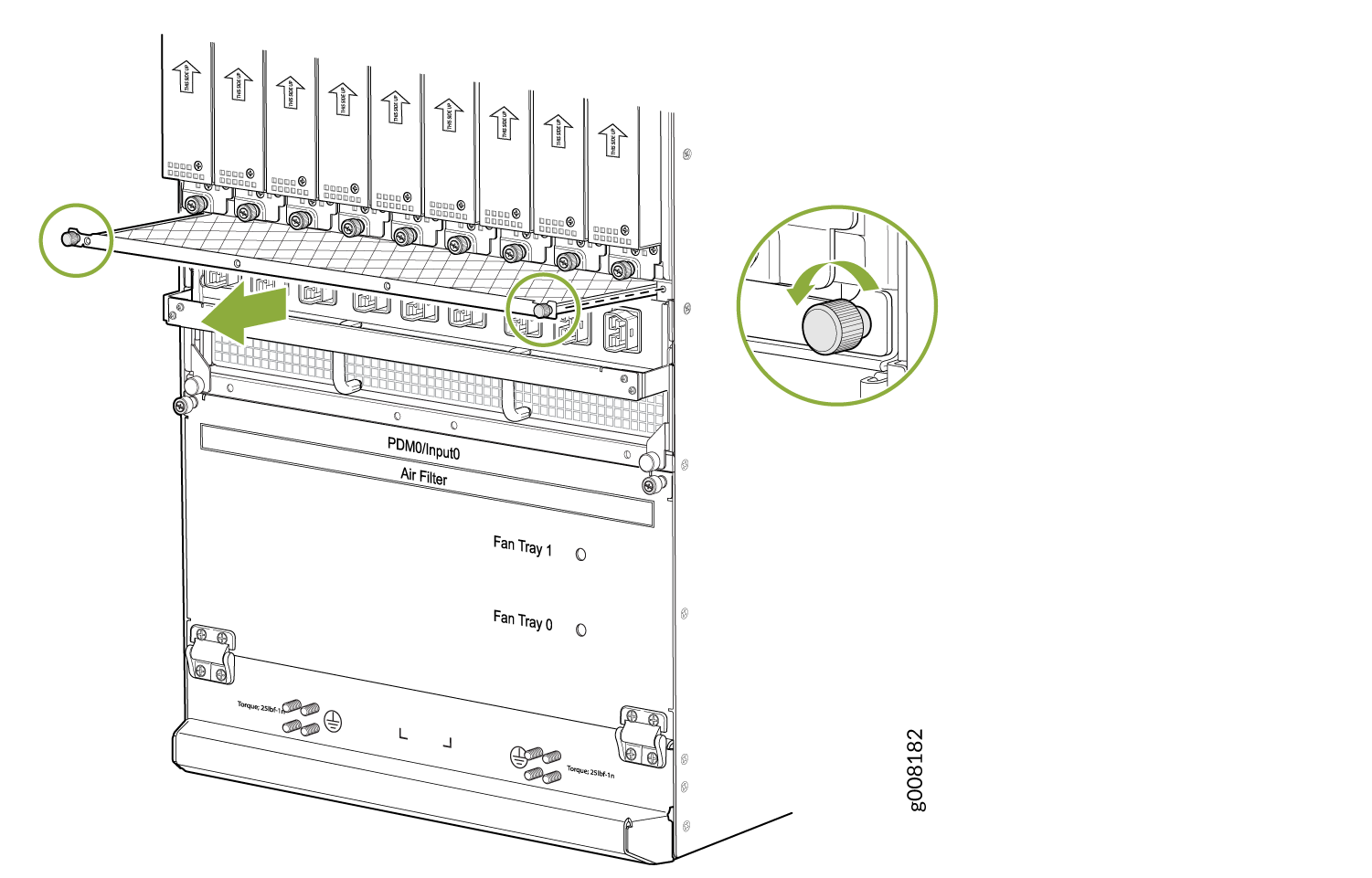

      图 5:从机箱中卸下 PSM 空气过滤器 Removing the PSM Air Filter from the Chassis
      图 6:从机箱中卸下 PSM(通用 HVAC/HVDC)空气过滤器 Removing the PSM (for the Universal HVAC/HVDC) Air Filter from the Chassis
    6. 卸下过滤器后,请确保重新安装机械安装托架。将螺丝固定在机械安装托架上。

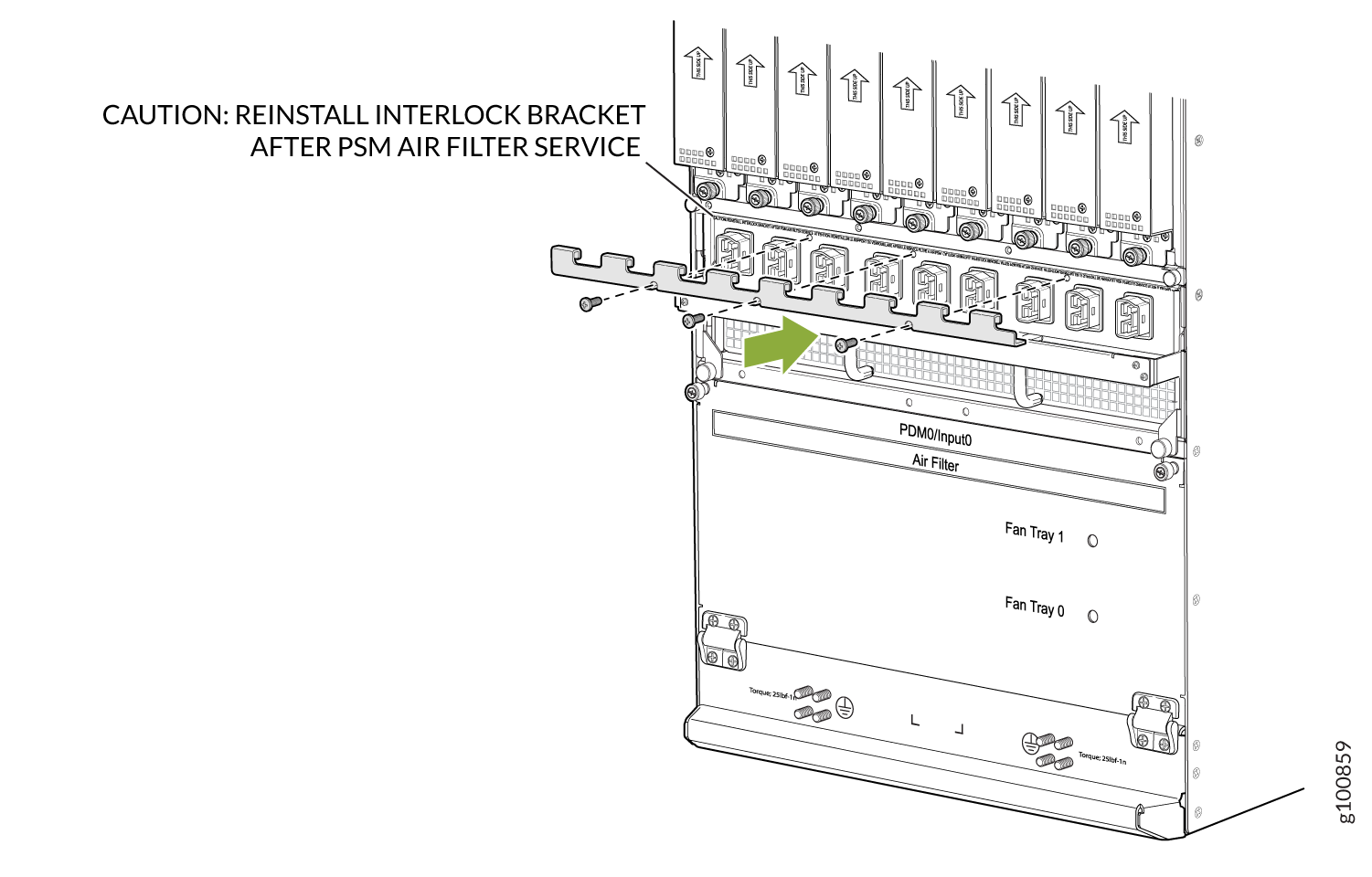

      图 7:安装机械安装托架 Installing the Mechanical Interlock Bracket

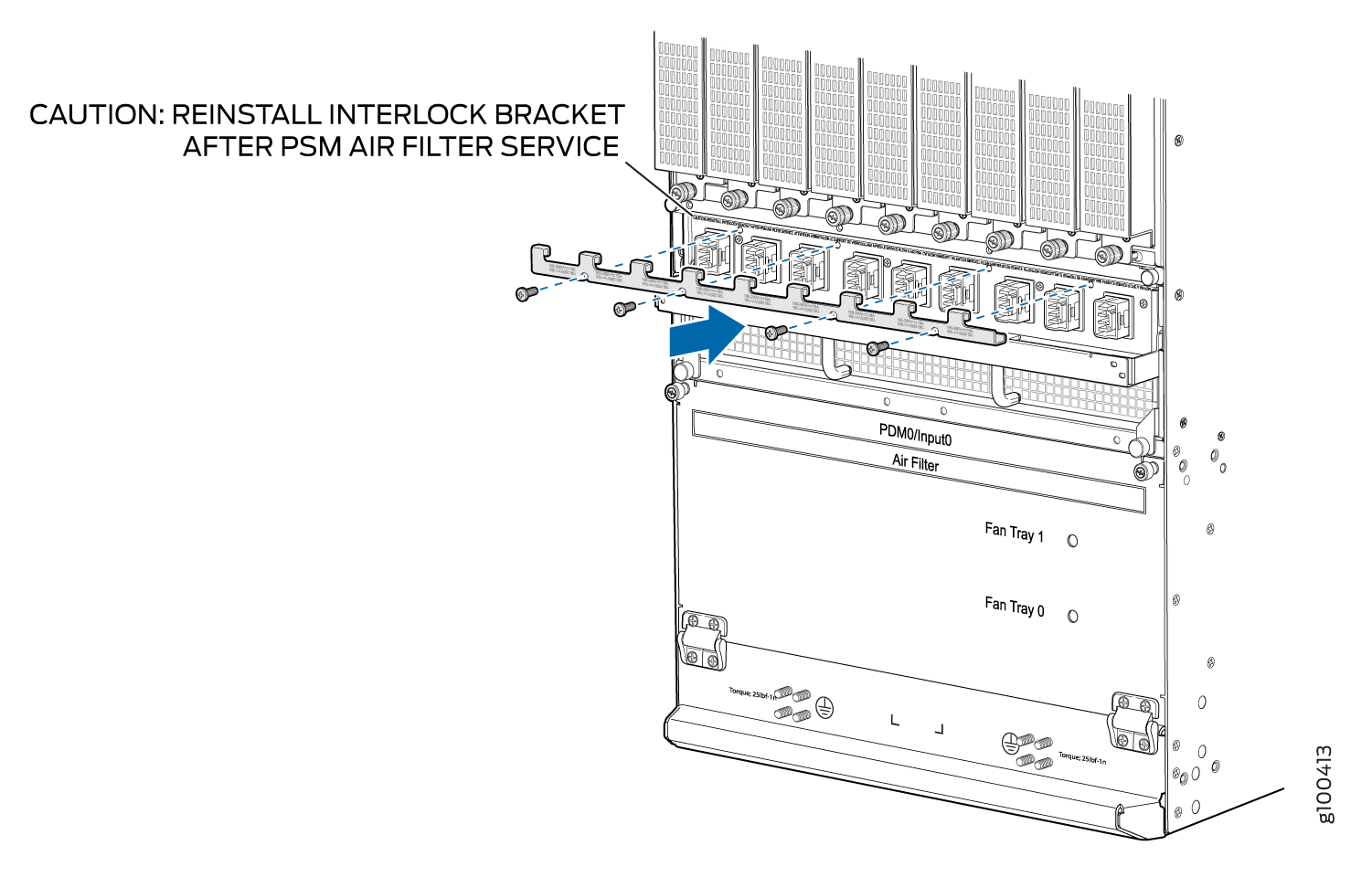

      图 8:安装机械安装托架(已安装通用 HVAC/HVDC PSM) Installing the Mechanical Interlock Bracket (with Universal HVAC/HVDC PSM Installed)

安装 MX2008空气过滤器

要安装空气过滤器:

  1. 将静电放电 (ESD) 接地腕带绑到裸露的手腕上,并将腕带连接到机箱上的其中一个 ESD 点。
  2. 确保空气过滤器右侧向上。
  3. 打开位于机箱底部的风扇托盘和空气过滤器接入门。
  4. 抓住空气过滤器上的手柄并插入机箱,直到其停止(请参阅图 9)。
  5. 关闭接入门并拧紧两颗强制螺丝以固定。
  6. 将电缆管理器降低回位,然后重新整理好电缆管理器中的电缆。
图 9:安装空气过滤器 Installing the Air Filter

要安装 PSM 空气过滤器:

  1. 将静电放电 (ESD) 接地腕带绑到裸露的手腕上,并将腕带连接到机箱上的其中一个 ESD 点。

  2. 确保空气过滤器右侧向上。

  3. 抓住 PSM 空气过滤器并插入机箱,直至其停止(请参阅图10)。

  4. 拧紧两颗强制螺丝以固定。

    注意:

    AC 供电的MX2008路由器具有相同的空气过滤器。

图 10:安装 PSM 空气过滤器 Installing the PSM Air Filter

要安装 PSM 空气过滤器 — 适用于机箱的 MX2000-FLTR-PWR,机箱需要 240 V 中国电源和通用 (HVAC/HVDC) 电源:

  1. 将静电放电 (ESD) 接地腕带绑到裸露的手腕上,并将腕带连接到机箱上的其中一个 ESD 点。

  2. 从 PDM 中拧下机械支架(请参阅图11图 12)。

    图 11:从 240 V 中国 PDM 中卸下托架 Removing the Bracket from the 240 V China PDM
    图 12:从通用 (HVAC/HVDC) PDM中卸下托架 Removing the Bracket from the Universal (HVAC/HVDC) PDM
  3. 确保空气过滤器右侧向上。

  4. 抓住 PSM 空气过滤器并插入机箱,直至其停止(请参阅图13)。

  5. 拧紧两颗强制螺丝以固定。

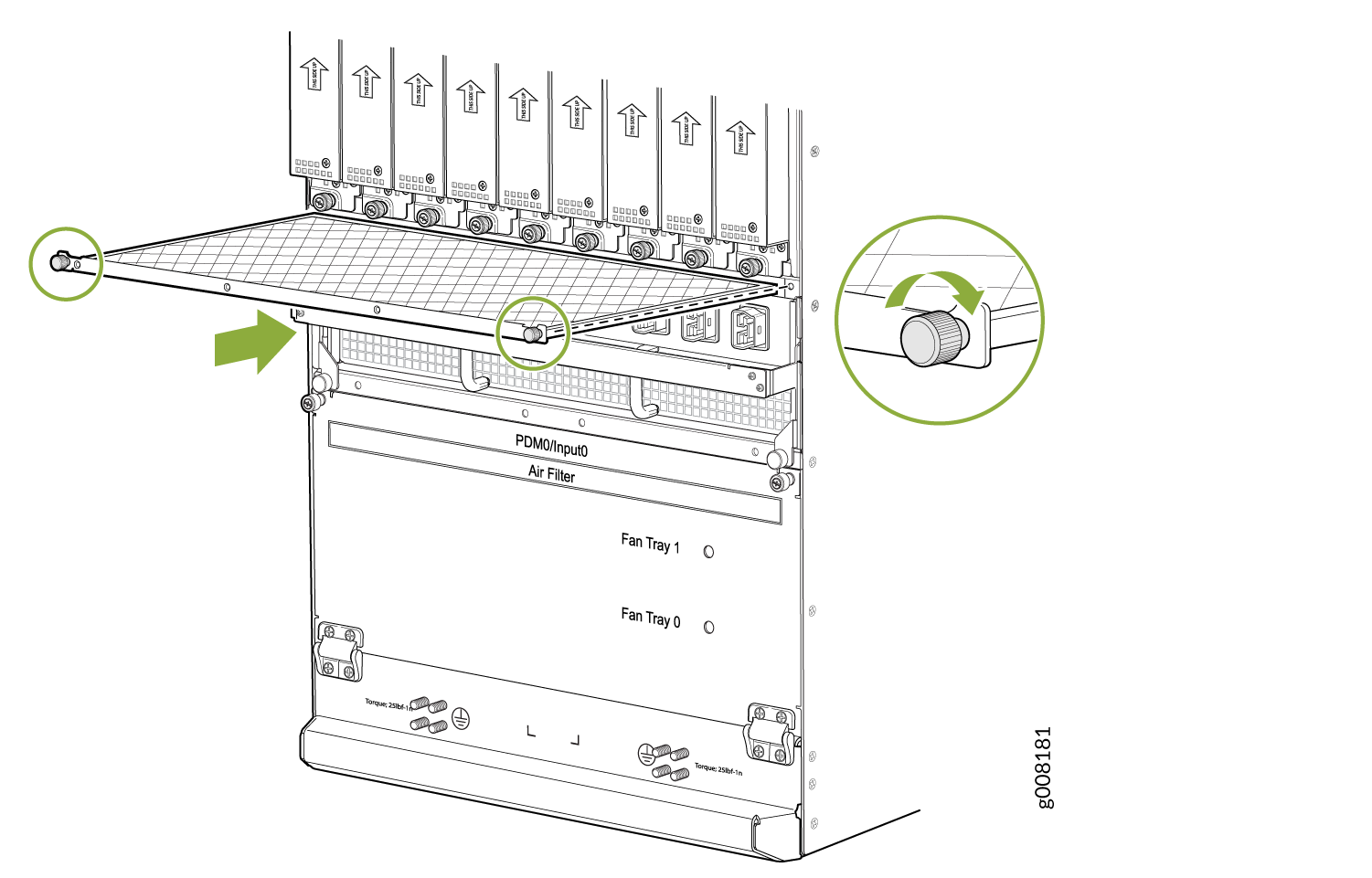

    图 13:安装 PSM 过滤器 Installing the PSM Filter
  6. 安装机械安装托架并拧紧螺丝。请参阅 图 14图 15

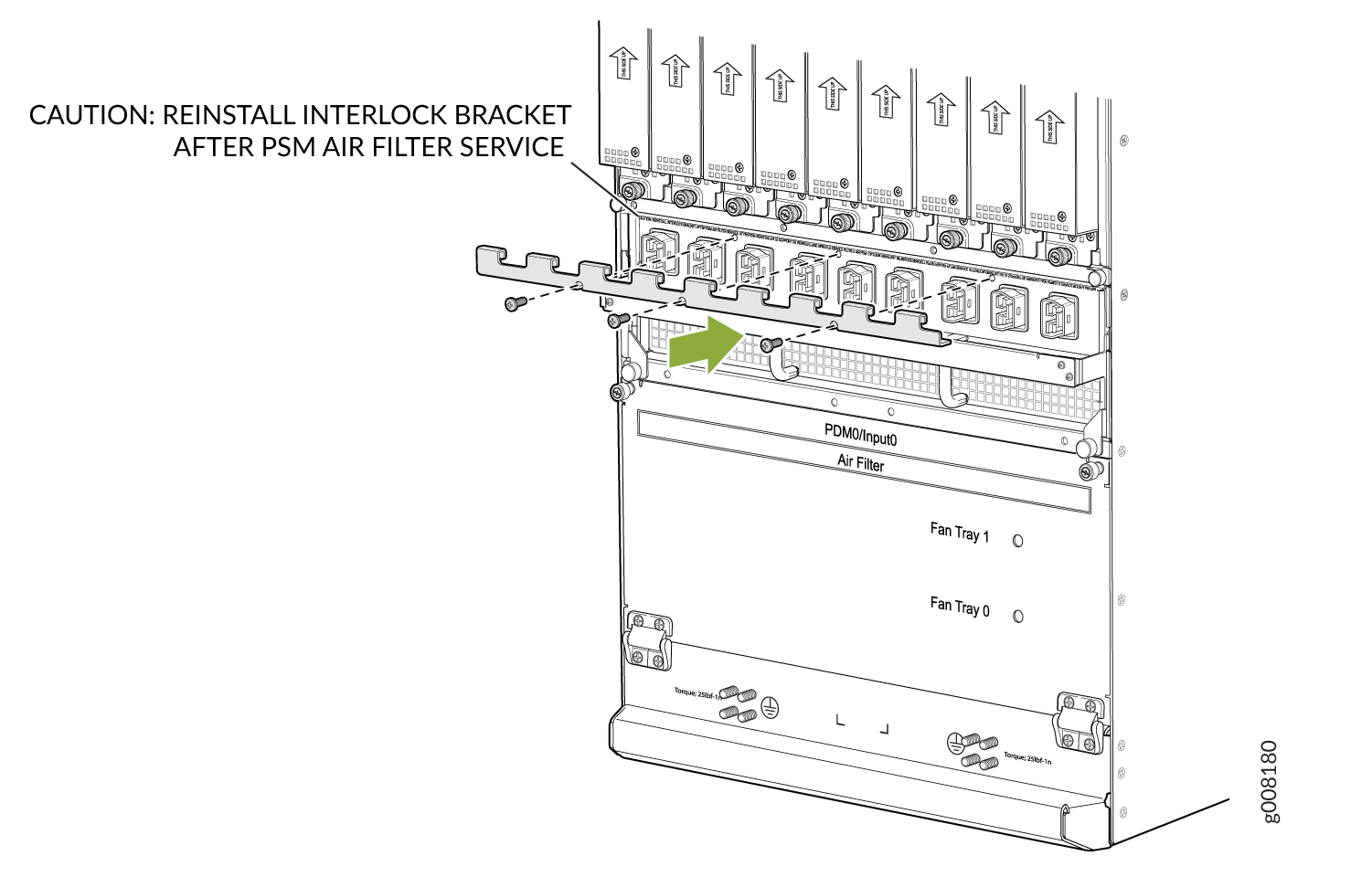

    图 14:安装托架(已安装 240 V 中国 PSM) Installing the Bracket (with 240 V China PSM Installed)
    图 15:安装机械安装托架(已安装通用 HVAC/HVDC PSM) Installing the Mechanical Interlock Bracket (with Universal HVAC/HVDC PSM Installed)

更换风扇MX2008

注意:

路由器MX2008 MX2010路由器MX2020风扇模块。

卸下风扇MX2008托盘

谨慎:

为了防止过热,卸下现有风扇托盘之后应立即安装更换风扇托盘。

要卸下下部风扇托盘(请参阅 图 16):

  1. 将静电放电 (ESD) 接地腕带绑到裸露的手腕上,并将腕带连接到机箱上的其中一个 ESD 点。
  2. 在卸下下部风扇托盘之前,在必要时重新定位 DC 电缆管理器:
    • 解开 DC 电缆管理器上的任何电缆,并卸下托盘上的电缆。整理好电缆,使它们不会挡在电缆管理器和托盘的前方,用临时紧固件固定住电缆,使它们从连接器悬挂来时不会支撑其自身的重量。

  3. 松开风扇托盘接入面板每侧的两颗强制螺丝,然后打开。
  4. 松开风扇托盘面板上的两颗强制螺丝。
  5. 抓住手柄时,按住卡钩,直至状态 LED 熄灭。将风扇托盘拉出大约 1 到3 英寸,直至其停止。
    注意:

    风扇托盘可互换,可热插入和热卸下。

  6. 按住卡钩两次,使风扇工作脱离。将一只手放在风扇托盘下面支撑,同时将风扇托盘完全从路由器拉出。
    警告:

    风扇托盘使用双卡钩安全机制。卸下风扇托盘时,您必须持续按住卡钩。

  7. 将风扇托盘放在抗静电垫上或经过批准的 ESD 袋中。
警告:

卸下风扇托盘之前,请确保风扇叶片完全停止。

图 16:卸下风扇托盘 Removing Fan Trays

安装风扇MX2008

本主题介绍如何将下部风扇托盘安装在MX2008。此过程适用于标准风扇托盘和优化的电源风扇托盘。

要安装下风扇托盘(请参阅 图 17):

  1. 将静电放电 (ESD) 接地腕带绑到裸露的手腕上,并将腕带连接到机箱上的其中一个 ESD 点。
  2. 在安装下部风扇托盘之前,如果需要重新定位 DC 电缆管理器:
    • 解开 DC 电缆管理器上的任何电缆,并卸下托盘上的电缆。整理好电缆,使它们不会挡在电缆管理器的前方,用临时紧固件固定住电缆,使它们从连接器悬挂来时不会支撑其自身的重量。

  3. 松开接入面板上的两颗强制螺丝,然后打开。
  4. 从抗静电垫或 ESD 袋中取出风扇托盘。
  5. 抓住风扇托盘的手柄,将一只手放在风扇托盘下面支撑。按下卡钩时,将风扇托盘部分插入机箱。
    注意:

    插入风扇托盘时,请遵守风扇托盘上的" 此侧向上" 标签的正确方位。

  6. 再次按住卡钩,然后小心地将风扇托盘推入机箱中。
    注意:

    风扇托盘具有双锁安全机制,允许您在两级过程中安全安装风扇托盘。

  7. 拧紧风扇托盘面板上的两颗强制螺丝。
  8. 合上接入面板,然后固定接入面板两侧的两颗强制螺丝。
  9. 必要时,将 DC 电缆管理器重新安装回到位。

图 17:安装风扇托盘 Installing Fan Trays
