快速通道到机架安装和电源
此过程将指导您完成使用路由器传输套件将 MX2008 路由器安装在四柱机架或机柜中，并将其连接到交流电源的步骤。
为机架或机柜安装 MX2008 路由器
MX2008 通用路由平台带有标准电缆管理器和 EMI 盖板，尺寸为 42 英寸。（106.68 厘米）高，19 英寸。（48.26 厘米）宽和 30.90 英寸。（78.49 厘米）深（从前部安装法兰到机箱后部）。扩展的电缆管理器将总深度扩展到 36.82 英寸。（93.53 厘米）。 如果机架可以支撑大于 664.8 磅（301.55 千克）的总重量，则可以将一台路由器安装在 24-U 或更高的开放式框架或四柱机架中。
MX2008 路由器高 24-U。MX2008 路由器有 10 个专用线卡插槽，这意味着最多可以安装 10 个模块化端口集中器 （MPC），包括适配器卡和模块化接口卡 （MIC）。ADC为MPC提供外壳。MPC 连接到适配器卡，适配器卡又 1 次连接到背板。每个 MPC 中最多可以安装 2 个 MIC。
MX2008 路由器完全填充，支持多达 20 个 MIC。MX2008 主机子系统由两个路由和控制板 （RCB） 组成。RCB 是一个集成板和一个单一 FRU，可提供路由引擎和控制板功能并支持虚拟化。路由器包含 8 个 SFB，可提供 7+1 冗余。
我们将引导您完成将路由器安装到四柱机架或机柜中的步骤。
安装前，请查看以下内容：
将路由器安装在部分装满的机架中时，请将机架从底部加载到顶部，将最重的组件放在机架底部。
在将路由器安装到机架中之前，请让合格的技术人员验证机架的强度是否足以支撑路由器的重量，并在安装现场得到足够的支撑。
安装路由器
要使用路由器传输套件（型号 MX2K-TRNSPRT-KIT）将 MX2020 路由器连接到四柱机架：
在机架导轨之间滑动四柱机架安装架，将机架底部放在机架支架上。四柱机架安装搁板安装在后机架导轨上，向机架前部延伸。
注意：将 MX2020 路由器安装到四柱机架或机柜中时，必须至少有 45-U 畅通无阻的前后可用机架空间。
将部分螺钉插入四柱机架安装架前耳的开口孔中。
完全拧紧所有螺丝。
在后机架导轨的前部，将部分螺钉插入四柱机架安装架每个耳上的孔中。

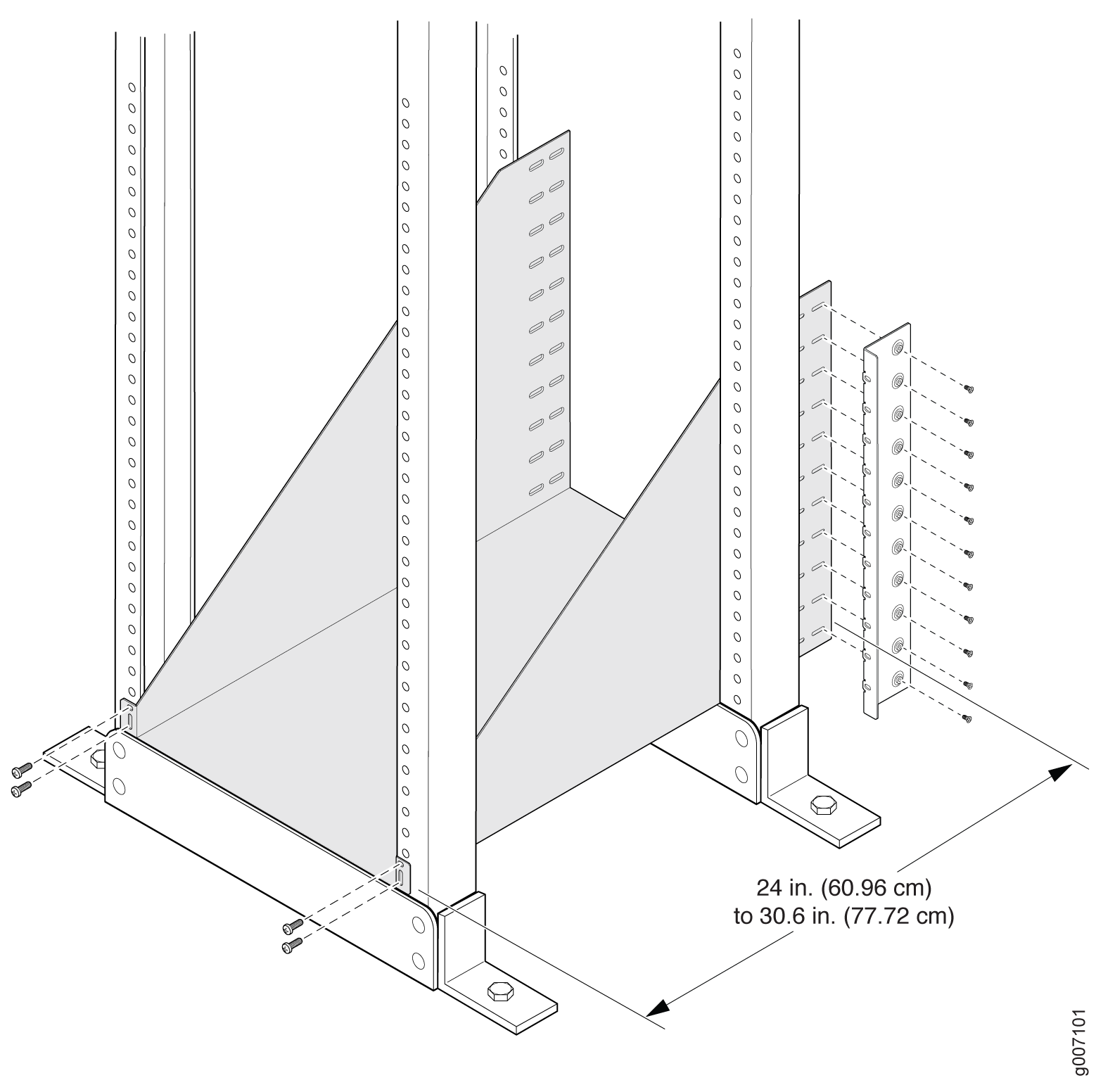

图 2：四柱机架或机柜
的安装硬件
完全拧紧所有螺丝。
注意：四柱安装架上的两个后法兰可从 24 英寸调节。（60.96 厘米） 至 30 英寸（76.2 厘米），以适应不同类型的机架导轨。
将 MX2008 路由器安装到四柱机架或机柜中时，必须至少留有 24-U 畅通无阻的前后可用机架空间。
- 卸下中央安装支架。中央安装支架不用于四柱机架，必须从机箱上卸下：
松开每个支架上的螺丝。
图 3：拆卸
中心安装支架
取下每个托架。
安装路由器传输套件。请参阅 安装路由器传输套件。
将每个组件从静电袋中取出，并确定要连接的组件上的插槽。
注意：在安装路由器组件之前，请取下装运盖。
将每个组件均匀地滑入机箱，以免卡住或损坏。
拧紧外加螺钉，并固定每个组件的所有控制杆。
注意：在作路由器之前，请确保所有空插槽都被空面板覆盖。
连接电源
MX2008 路由器支持三相三角形交流电源系统、三相星形交流电源系统或单相交流电源系统。MX2008 路由器有 -48 V 和 240 V 中国直流电源配置、三相（三角形和星形）交流电源配置、单相电源配置以及高压交流 （HVAC） 或高压直流 （HVDC） 配置。您可以根据需要为机架添加额外的电源。
在本节中，我们将向您展示如何使用三相三角形交流配电模块连接到电源。
请勿在单个系统中混用交流、直流、240 V 中国或通用 （HVAC/HVDC） PSM 或不同的 PDM 类型。配置为三相星形交流输入电源的 MX2000 系列路由器必须仅使用三相星形交流 PDM 和三相交流 PSM。配置为三相 delta 交流输入电源的系统必须仅使用三相 delta 交流 PDM 和 AC PSM。配置为单相交流输入电源的系统必须仅使用单相交流 PDMS 和交流 PSM。配置为通用 （HVAC/HVDC） 输入电源的 49 个系统必须使用通用 （HVAC/HVDC） PDM 和通用 PSM。
将 MX2008 路由器接地
将接地电缆接地，然后使用两颗螺钉将其连接到机箱接地点，从而将路由器接地。要连接接地电缆：
将静电放电 （ESD） 接地腕带连接到裸露的手腕，然后将腕带连接到经批准的现场 ESD 接地点。请参阅适用于您网站的说明。
在进行接地连接之前，请确保所有接地表面清洁并达到光亮的表面。
将接地电缆连接到适当的接地。
验证有执照的电工是否已将路由器随附的电缆接线片连接到接地电缆。
将静电放电 （ESD） 接地腕带连接到裸露的手腕，然后将腕带连接到机箱上的一个 ESD 点。
将接地电缆接线片放在机箱后部的一个接地点上。上一对的尺寸为 UNC 1/4-20 螺母，下一对的尺寸为 M6 螺母。
首先用垫圈将接地电缆接线片固定到接地点，然后用螺母固定。
验证接地电缆是否正确，接地电缆是否接触或阻碍对路由器组件的访问，以及是否悬垂在人们可能绊倒的地方。
图 4：连接接地电缆
使用三相 Delta 交流配电模块将交流电源连接到 MX2008 路由器
请勿在同一路由器中混用交流和直流电源模块。
电源连接只能由有执照的电工执行。
MX2008、MX2010 和 MX2020 路由器支持相同的电源模块（AC/DC PSM 和 AC/DC PDM）。
通过将交流电源线从交流 PDM 连接到交流电源，您可以使用三相三角形交流配电模块 （PDM） 将交流电源连接到路由器。
要将交流电源线连接到交流电源：
- 将电线连接到三相 delta AC PDM 上的交流接线端子（见 图 5）。松开输入端子或接地点螺钉，将每根电线插入接地点输入端子，然后拧紧螺钉（经批准的交流线规见 表 1 ）。
注意：
端子连接有开槽螺钉或六角螺钉。使用 1/4 英寸。用于开槽螺钉的开槽螺丝刀。使用 5/32 英寸。（4 毫米）用于 5/16 英寸的内六角扳手。六角螺钉。
要将电线连接到服务于六个 PSM 的接线端子：
将接地线插入标有 GND 的接地点。
将标有 L1 的电线插入标有 A1 的输入端子。
将标有 L2 的电线插入标有 B1 的输入端子。
将标有 L3 的电线插入标有 C1 的输入端子。
图 5：将电源连接到三相 Delta 交流配电模块
注意：三相 delta AC PDM 接线端子将根据 PDM 插入的插槽进行翻转。
注意：每根交流电源线的颜色可能会有所不同。MX2008 机箱对相位旋转顺序不敏感 — CW 或 CCW 都能正常运行。
谨慎：电线标签配置仅适用于瞻博网络提供的线缆。如果您使用的是自己的电缆，请确保使用正确的连接。
要将电线连接到服务于三个 PSM 的接线端子：
将接地线插入标有 GND 的接地点。
将标有 L1 的电线插入标有 A2 的输入端子。
将标有 L2 的电线插入标有 B2 的输入端子。
将标有 L3 的电线插入标有 C2 的输入端子。
警告：为保护电源免受可能由错误接线的 PDM 引起的输入电压的影响，在将金属盖重新安装到接线盒之前，请向 PDM 施加交流电压tage（使用断开的 PSM），确保 PDM 上的两个 LED 呈绿色亮起，并且交流电压tage 交流接线端子 A1-B1、B1-C1、C1-A1、A2-B2， 使用数字电压表 （DVM） 测量时，三相 delta PDM 的 B2-C2 和 C2-A2 不超过 264 VAC。然后关闭交流断路器，断开 PDM 的电源，安装金属盖并接合所有交流 PSM。
注意：端子连接有开槽螺钉或六角螺钉。使用 1/4 英寸。用于开槽螺钉的开槽螺丝刀。使用 5/32 英寸。（4 毫米）用于 5/16 英寸的内六角扳手。六角螺钉
注意：三相三角形交流电线组装套件可从瞻博网络购买。
表 1：支持的三相 Delta 交流线规 线规 描述 4 x 6-AWG 或等效产品
4 根导线，每根线为 6 AWG
注意：我们建议您使用合适的规格线，以便电缆夹固定交流电缆。使用较小规格的接线会导致电缆夹无法正确拧紧。
警告：电源连接只能由有执照的电工执行。
