MX10016 路由和控制板
MX10016 路由和控制板说明
路由和控制板 (RCB) 负责 MX10016 路由器中的系统管理(请参阅 图 1)。机箱可与一两个 RCB 一起运行。基本配置附带一个 RCB,而重发配置附带两个 RCB。安装两个 RCB 后,其中一个用作主 RCB,另一个用作备份。如果移除主 RCB,则配置了平滑路由引擎切换 (GRES) 后,备份将成为主路由引擎。
MX10016 支持以下路由引擎:
JNP10K-RE1
JNP10K-RE1-LT
JNP10K-RE1-128G

本主题将介绍:
路由和控制板功能
路由和控制板 (RCB) 将控制平面和路由引擎功能集成到单个管理单元中。每个 RCB 都提供管理模块化机箱操作所需的所有功能:
环境监控等系统控制功能
路由第 2 层和第 3 层协议
与线卡、交换阵列板 (SFB) 以及电源和散热等所有组件的通信
透明时钟
报警和日志记录功能
路由和控制板组件
每个路由和控制板 (RCB) 都由以下内部组件组成:
CPU — 运行 Junos OS 以维护路由表和路由协议。
EEPROM — 存储路由引擎的序列号。
DRAM — 为路由和转发表以及其他路由引擎进程提供存储。
一个 10 千兆以太网 — 连接路由引擎和交换阵列板。
一个 USB 端口 — 提供可移动介质接口,您可以通过该接口手动安装 Junos OS。Junos OS 支持 USB 3.0、2.0 和 1.1 版。
管理端口 — 两个端口、一个铜质 (RJ-45) 端口和一个 SFP 端口,用于访问管理设备。一次仅使用两个管理端口中的一个。
将 RJ-45 连接器用于铜质端口。
为 SFP 端口使用光纤连接器。
请勿在 SFP 端口中使用铜质 SFP 或 SFP-T 模块,因为这些模块不受支持。
RESET 按钮 — 按下 RCB 后,重新启动 RCB,详情如下:
出于诊断目的按压不到 5 秒时,RCB 不会重置。新闻事件记录在 RCB FPGA 寄存器中。
当按压超过 5 秒但不到 10 秒时,RCB 将重新启动,重置原因会记录按钮按下事件。
按压超过 10 秒时,RCB 会使用 BIOS 恢复选项重新启动。
LED — 提供路由引擎的状态。
联机/离线按钮 — 当 RCB 联机且按下按钮超过 4 秒时,RCB 将脱机。当 RCB 脱机且按下按钮超过 4 秒时,RCB 将开始启动。
有关路由引擎组件(例如 DRAM 数量)的具体信息,请发出 show vmhost hardware
命令。

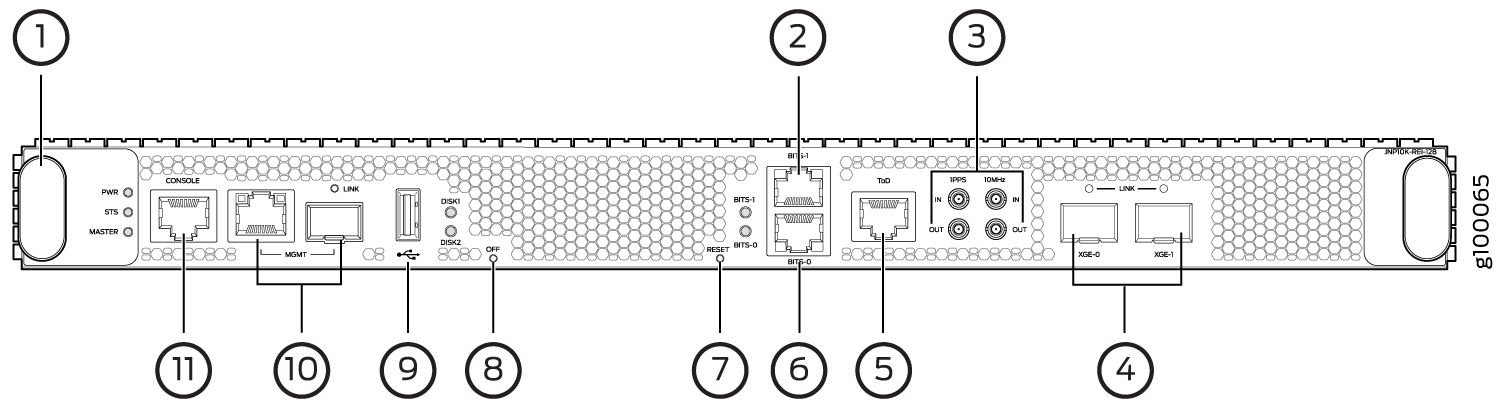

1
—
处理
|
7
—
重置按钮
|
2
—
BITS-0 时钟端口
|
8
—
“联机/离线”按钮
|
3
—
GPS 时钟端口
|
9
—
USB 端口
|
4
—
XGE-0 和 XGE-1 瞻博网络控制系统 (JCS) 端口
|
10
—
管理 (MGMT) 端口
|
5
—
ToD — 时间 (TOD) 端口
|
11
—
控制台 (CONSOLE) 端口
|
6
—
BITS-1 时钟端口
|
MX10016 路由和控制板 LED

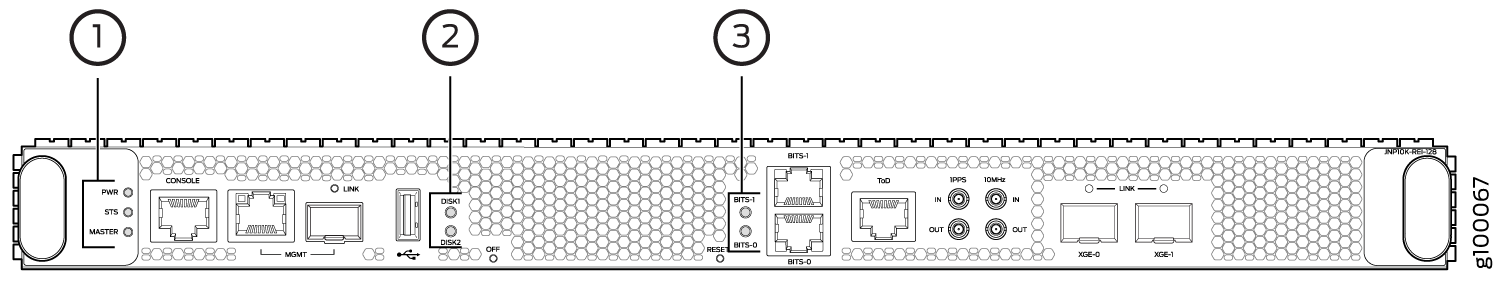

图 3 显示了路由和控制面板 (JNP10K-RE1) 上的 LED。

1
—
RCB 状态面板 LED — PWR、STS 和 MASTER
|
3
—
时钟 LED — BITS-0 和 BITS-1
|
2
—
固态盘 (SSD) LED — DISK1 和 DISK2
|
表 1 介绍了 RCB 状态面板上的 LED。
导致 |
颜色 |
状态 |
描述 |
---|---|---|---|
PWR |
绿色 |
稳步上 |
RCB 已获得足够的电力。 |
黄色 |
闪烁 |
已在 RCB 中检测到错误。 |
|
未点亮 |
关闭 |
RCB 未开机。 |
|
Sts |
绿色 |
稳步上 |
RCB 联机且运行正常。 |
绿色 |
闪烁 |
信标功能已启用。 |
|
黄色 |
稳步上 |
RCB 正在启动。 |
|
黄色 |
闪烁 |
已在 RCB 中检测到错误。 |
|
黑暗 |
未点亮 |
电源已关闭。 |
|
Mst |
绿色 |
稳步上 |
RCB 是主要配置。 |
黑暗 |
未点亮 |
RCB 是备份。 |

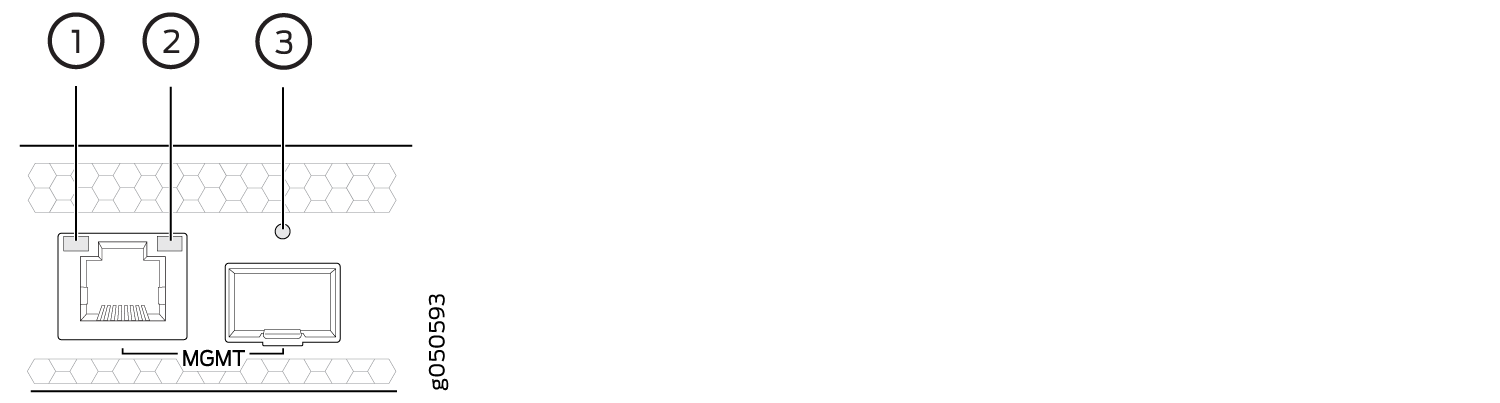

图 4 显示了 RCB 上的管理端口 LED。

1
—
状态 LED (RJ-45)
|
3
—
链路 LED
|
2
—
活动 LED (RJ-45)
|
表 2 介绍了 RJ-45 管理端口和 SFP LED。
导致 |
颜色 |
状态 |
描述 |
---|---|---|---|
活动/状态 LED |
未点亮 |
关闭 |
端口速度为 10 MB。 |
绿色 |
闪烁 |
端口速度为 100 MB。 |
|
绿色 |
稳步上 |
端口速度为 1000 MB。 |
|
链接 |
未点亮 |
关闭 |
未建立链路、出现故障或链路中断。 |
绿色 |
稳步上 |
已建立链路。 |
|
闪烁 |
有链路活动。 |
||
黄色 |
闪烁或闪烁 |
信标功能已启用。 |
表 3 介绍了 JCS 端口 LED。
导致 |
颜色 |
状态 |
描述 |
---|---|---|---|
链接 用于 JCS 端口(XGE0 和 XGE1 ) 的 LED |
未点亮 |
关闭 |
没有收发器。 |
绿色 |
稳步上 |
已建立链路。接口已启动。 |
|
绿色 |
闪烁或闪烁 |
信标功能已启用。 |
|
黄色 |
闪烁 |
发生错误。 |
表 4 介绍了辅助 SATA 驱动器的 LED。
导致 |
颜色 |
状态 |
描述 |
---|---|---|---|
DISK1 和 DISK2 |
绿色 |
稳步上 |
存在 SATA 驱动器。 |
绿色 |
闪烁 |
驱动器处于活动状态。 |
|
黄色 |
稳步上 |
驱动器处于活动状态。 |
|
黑暗 |
未点亮 |
驱动器未安装。 |
Led |
颜色/状态 |
描述 |
---|---|---|
时钟 LED— BITS-0 和 BITS-1 |
绿色 |
时钟同步源已配置并符合条件,时钟同步输出已配置,输出处于活动状态。 |
时钟同步源未配置,但时钟同步输出已配置并处于活动状态。 |
||
时钟同步源已配置并具有资格,但未配置时钟同步输出。 |
||
红 |
时钟同步源已配置并具有资格,输出处于活动状态并处于保持状态。 |
|
时钟同步源未配置,但输出处于活动状态,并处于保持状态。 |
||
时钟同步源已配置,但失败。 |
||
TX 状态处于无序模式。 |
||
关闭 |
时钟同步源和时钟同步输出均未配置。 |
Led |
颜色 |
状态 |
描述 |
---|---|---|---|
时钟 LED— BITS-0 和 BITS-1 |
红 |
关闭 |
时钟处于活动状态。 |
稳步上 |
时钟不工作。 |
