MX10K-LC9600

MX10K-LC9600（型号：JNP10K-LC9600）是一款固定配置的 24 端口线卡，可提供 9.6 Tbps 的线速吞吐量。线卡有 24 个 QSFP 端口，每个端口支持 400 Gbps 的最高速度。

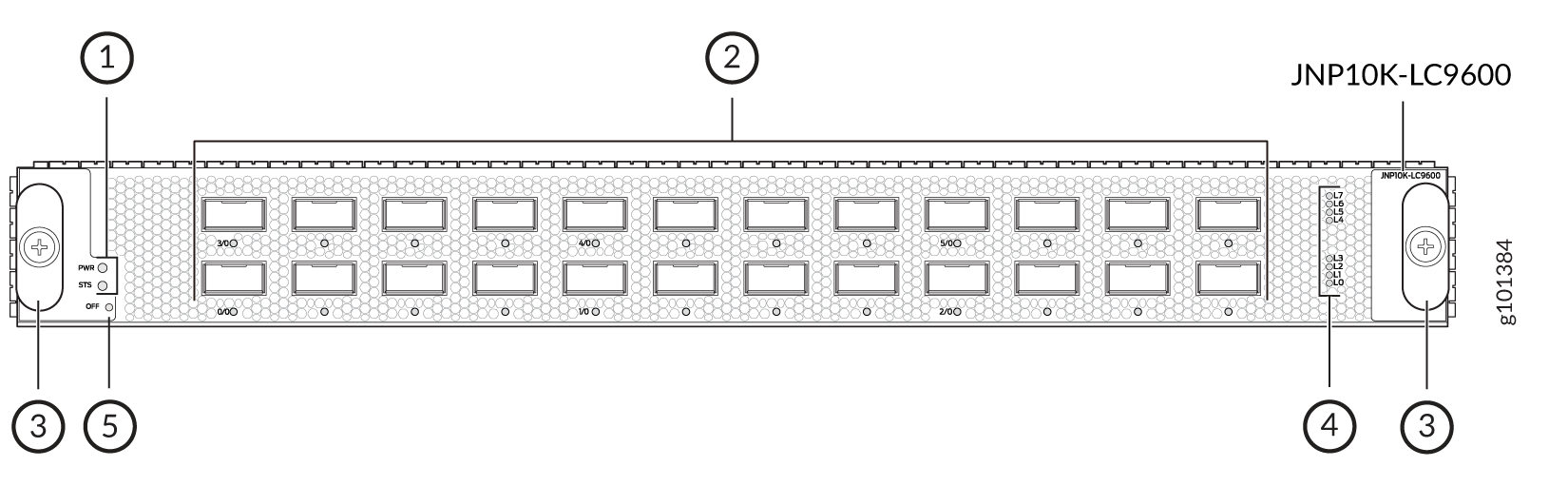

图 1：MX10K-LC9600 MX10K-LC9600
1
—

电源 （PWR） 和状态 （STS） LED 指示灯
4
—

车道 LED 指示灯
阿拉伯数字
—

QSFP 端口
5
—

脱机 （OFF） 按钮
3
—

顶出器手柄



MX10K-LC9600 线卡结合了基于瞻博网络定制 ASIC 的数据包转发引擎。线卡有 6 个面向 ASIC，每个 ASIC 承载两个数据包转发引擎。线卡有 12 个数据包转发引擎，每个引擎提供 800 Gbps 的最大带宽。

您可以使用分支电缆将端口通道化为 400 Gbps、200 Gbps、100 Gbps、50 Gbps、40 Gbps、25 Gbps 或 10 Gbps 的速度。

9.6-Tbps 线卡设计为只能与以下组件一起运行：

  • JNP10004-SF2 和 JNP10008-SF2 交换矩阵

  • JNP10K-PWR-AC3、JNP10K-PWR-AC2、JNP10K-PWR-DC3、JNP10K-PWR-AC3H 或 JNP10K-PWR-DC2 电源

  • JNP10008-FAN3 或 JNP10008-FAN2 风扇托架

  • JNP10008-FTC3 或 JNP10008-FTC2 风扇托架控制器

  • JNP10004-FAN3 或 JNP10004-FAN2 风扇托架

  • JNP10004-FTC3 或 JNP10004-FTC2 风扇托架

注意：

MX10K-LC9600 线卡上的交换矩阵连接器对碎屑堆积很敏感。连接器与 JNP10004-SF2 SFB 和 JNP10008-SF2 SFB 上的连接器连接。连接器必须保持清洁，无灰尘和其他颗粒，以确保 MX10K-LC9600 线卡与 JNP10004-SF2 SFB 和 JNP10008-SF2 SFB 之间的高质量连接。

MX10K-LC9600 线卡在瞻博网络 JNP10K-LC9600 硬件上运行瞻博网络 Junos OS 软件。MX10K-LC9600 水平插入机箱前部的MX10004和MX10008路由器。

MX10K-LC9600 线卡上的结构接口连接器预装了塑料防尘保护罩。此盖子可保持连接器清洁，无灰尘和其他颗粒。在路由器中安装线卡之前，请取下防尘罩。保存塑料盖以备将来使用，以便从路由器上取下线卡时重新安装。

MX10K-LC9600 线卡上的 WAN 端口还预装了保护性塑料防尘罩。这些盖子使端口保持清洁，没有灰尘和其他颗粒。将这些盖子安装在光学模块未占用的任何端口中。

软件版本

  • Junos OS 21.4R1 及更高版本（安装在 MX10008 中）。

  • Junos OS 22.3R1 及更高版本（安装在 MX10004 中）。

描述

  • 型号：JNP10K-LC9600

  • CLI 中的名称： JNP10K-LC9600

  • 重量：27 磅（12.24 千克）

  • 尺寸：高度 = 1.89 英寸。（48.01 毫米），宽度 = 436.88 毫米（17.2 英寸），深度 = 19.05 英寸。（484 毫米）（不包括 FRU 弹出器）

硬件功能

  • 是具有 400-Gbps、200-Gbps、100-Gbps、50-Gbps、40-Gbps、25-Gbps 或 10-Gbps 端口速度的固定配置线卡。

  • 提供高达 9.6 Tbps 的线速吞吐量。

  • 包括 12 个数据包转发引擎，每个引擎的最大带宽为 800 Gbps。

  • 与 JNP10004-SF2 和 JNP10008-SF2 交换机结构板兼容。

  • 与 MX10K-LC2101 和 MX10K-LC480 线卡互作。

  • 与 JNP10K-RE1、JNP10K-RE1-LT 以及 JNP10K-RE1-128G 路由和控制板配合使用。

  • 只能与以下电源和风扇托架一起运行：

    • JNP10K-PWR-AC3

    • JNP10K-PWR-AC2

    • JNP10K-PWR-DC3

    • JNP10K-PWR-DC2

    • JNP10K-PWR-AC3H

    • JNP10008-FAN3

    • JNP10008-FTC3

    • JNP10008-FAN2

    • JNP10008-FTC2

    • JNP10004-FAN3

    • JNP10004-FTC3

    • JNP10004-FAN2

    • JNP10004-FTC2

  • 支持 16,000 字节的最大传输单元 （MTU） 传输流量和主机绑定数据包。

软件特点

  • 支持端口级别的速率选择性。

  • 默认情况下，端口配置为 400 千兆以太网端口。

  • 当仅使用 100 千兆以太网端口时，通过低功耗模式 EM 策略配置文件支持降噪。

  • 支持光学诊断和相关报警。

电源要求

当所有端口都配置为 400 Gbps 速度时，不同温度下的功耗：

  • 25° C： 1655 W

  • 40° C： 1770 W

LED 指示灯

压水堆 发光二极管

  • 绿色常亮—线卡电源正常。
  • 红色常亮 — 线卡上电失败。
  • 关闭 — 线卡未通电。

STS 发光二极管

  • 绿色常亮（当信标或端口位置打开时呈绿色闪烁）— 线卡联机。
  • 绿色闪烁 — 线卡正在启动。
  • 红色常亮（当信标或端口位置打开时闪烁红色）— 线卡有故障或已发出告警。
  • 关闭 - 线卡已禁用或脱机。

端口 LED

  • 关闭 — 端口没有收发器模块。
  • 绿色常亮（当信标或端口位置亮起时呈绿色闪烁）— 端口链路已开启，没有警报或故障。
  • 琥珀色常亮（当信标或端口位置打开时闪烁琥珀色）— 端口链路断开，因为端口通过 CLI 被禁用，或者端口遇到信号丢失、本地故障或远程故障等错误。

车道 LED 指示灯

  • 相应端口的通道 LED 指示端口状态。

  • 与端口状态 LED 一样，每个单独的通道 LED 支持四种状态：关闭、琥珀色、绿色和红色。

电缆和连接器
提示：

您可以使用 硬件兼容性工具 查找有关瞻博网络设备支持的可插拔收发器的信息。

有关 MX 系列支持的收发器列表，请参阅 MX 系列支持的收发器。
