EX4600 站点指南和要求

EX 系列交换机的环境要求和规格

交换机必须安装在干燥、清洁、通风良好且温度受控的环境中的机架或机柜中。

确保遵守以下环境准则：

  • 现场必须尽可能无尘，因为灰尘会堵塞进气口和过滤器，降低交换机冷却系统的效率。

  • 保持环境气流以保持交换机的正常运行。如果气流受阻或受限，或者进气温度过高，交换机可能会过热，从而导致交换机温度监控器关闭交换机以保护硬件组件。

表 1 提供了开关正常运行所需的环境条件。

表 1：EX 系列交换机环境容差

交换机或设备

环境容忍度

高度

相对湿度

温度

地震的

EX2200-C

高达 5,000 英尺（1524 米）的高度无性能降级

确保在 10% 至 85% 的相对湿度范围内正常运行（非冷凝）

确保在 32° F （0° C） 至 104° F （40° C） 的温度范围内，在高达 5,000 英尺（1,524 米）的高度确保正常运行。

有关 EX2200 交换机支持的扩展温度 SFP 收发器的信息，请参阅 EX2200 交换机上支持的可插拔收发器。

符合 GR-63 第 4 版的 4 区地震要求。

EX2200（EX2200-C 交换机除外）

高达 10,000 英尺（3048 米）时无性能降级

确保在 10% 至 85% 的相对湿度范围内正常运行（非冷凝）

确保在 32° F （0° C） 至 113° F （45° C） 的温度范围内正常运行

符合 GR-63 第 4 版的 4 区地震要求。

EX2300-C

高达 5,000 英尺（1524 米）的高度无性能降级

确保在 10% 至 85% 的相对湿度范围内正常运行（非冷凝）

确保在 32° F （0° C） 至 104° F （40° C） 的温度范围内正常运行

符合 GR-63 第 4 版的 4 区地震要求。

EX2300（EX2300-C 交换机除外）

根据 GR-63，在 104° F （40° C） 下高达 13,000 英尺（3962 米）的高度无性能降级

确保在 10% 至 85% 的相对湿度范围内正常运行（非冷凝）

确保在 32° F （0° C） 至 113° F （45° C） 的温度范围内正常运行

符合 GR-63 第 4 版的 4 区地震要求。

EX3200

高达 10,000 英尺（3048 米）时无性能降级

确保在 10% 至 85% 的相对湿度范围内正常运行（非冷凝）

确保在 32° F （0° C） 至 113° F （45° C） 的温度范围内正常运行

符合 GR-63 第 4 版的 4 区地震要求。

EX3300

高达 10,000 英尺（3048 米）时无性能降级

确保在 10% 至 85% 的相对湿度范围内正常运行（非冷凝）

确保在 32° F （0° C） 至 113° F （45° C） 的温度范围内正常运行

符合 GR-63 第 4 版的 4 区地震要求。

EX3400

高达 10,000 英尺（3048 米）时无性能降级

确保在 10% 至 85% 的相对湿度范围内正常运行（非冷凝）

确保在 32° F （0° C） 至 113° F （45° C） 的温度范围内正常运行

符合 GR-63 第 4 版的 4 区地震要求。

EX4100

高达 5,000 英尺（1524 米）的高度无性能降级

确保在 10% 至 85% 的相对湿度范围内正常运行（非冷凝）

确保在 32° F （0° C） 至 113° F （45° C） 的温度范围内正常运行

符合 GR-63 第 4 版的 4 区地震要求。

EX4200

高达 10,000 英尺（3048 米）时无性能降级

确保在 10% 至 85% 的相对湿度范围内正常运行（非冷凝）

确保在 32° F （0° C） 至 113° F （45° C） 的温度范围内正常运行

符合 GR-63 第 4 版的 4 区地震要求。

EX4300

EX4300 交换机（EX4300-48MP 型号除外）— 高达 10,000 英尺（3048 米）无性能降级

EX4300-48MP 型号— 在高达 6000 英尺（1829 米）的高度无性能降级

EX4300 交换机（EX4300-48MP 型号除外）— 确保在相对湿度范围内 10% 至 85%（非冷凝）正常运行

EX4300-48MP 型号— 确保在相对湿度范围 5% 至 90%（非冷凝）内正常运行

确保在 32° F （0° C） 至 113° F （45° C） 的温度范围内正常运行

符合 GR-63 第 4 版的 4 区地震要求。

EX4400

高达 6,000 英尺（1829 米）时无性能降级

确保在相对湿度范围 10% 至 90%（非冷凝）内正常运行

确保在 32° F （0° C） 至 113° F （45° C） 的温度范围内正常运行

符合 GR-63 第 4 版的 4 区地震要求。

EX4500

高达 10,000 英尺（3048 米）时无性能降级

确保在 10% 至 85% 的相对湿度范围内正常运行（非冷凝）

确保在 32° F （0° C） 至 113° F （45° C） 的温度范围内正常运行

符合 GR-63 第 4 版的 4 区地震要求。

EX4550

高达 10,000 英尺（3048 米）时无性能降级

确保在 10% 至 85% 的相对湿度范围内正常运行（非冷凝）

  • EX4550-32F 交换机 — 确保在 32° F （0° C） 至 113° F （45° C） 的温度范围内正常运行

  • EX4550-32T 交换机 — 确保在 32° F 至 104° F （40° C） 的温度范围内正常运行

符合 GR-63 第 4 版的 4 区地震要求。

EX4600

6,562 英尺（2000 米）无性能降级

确保在 5% 至 90% 的相对湿度范围内正常运行，非冷凝

  • 确保在 5% 至 93% 的相对湿度范围内短期运行，非冷凝

    注意：

    根据 NEBS GR-63-CORE，第 4 版中的定义，短期事件的持续时间最长可达 96 小时，但每年不超过 15 天。

  • 确保在 32° F （0° C） 至 113° F （45° C） 的温度范围内正常运行

  • 集装箱中的非工作储存温度：– 40° F （–40° C） 至 158° F （70° C）

符合 NEBS GR-63-CORE 第 4 版的 4 区地震要求。

EX4650

6,000 英尺（1829 米）无性能降级

确保在相对湿度范围 10% 至 85%（冷凝）内正常运行

确保在 32° F （0° C） 至 104° F （40° C） 的温度范围内正常运行

符合 GR-63 第 4 版的 4 区地震要求。

EX6210

高达 10,000 英尺（3048 米）时无性能降级

确保在 10% 至 85% 的相对湿度范围内正常运行（非冷凝）

确保在 32° F （0° C） 至 104° F （40° C） 的温度范围内正常运行

符合 GR-63 第 4 版的 4 区地震要求。

EX8208

高达 10,000 英尺（3048 米）时无性能降级

确保在 10% 至 85% 的相对湿度范围内正常运行（非冷凝）

确保在 32° F （0° C） 至 104° F （40° C） 的温度范围内正常运行

符合 GR-63 第 4 版的 4 区地震要求。

EX8216

高达 10,000 英尺（3048 米）时无性能降级

确保在 10% 至 85% 的相对湿度范围内正常运行（非冷凝）

确保在 32° F （0° C） 至 104° F （40° C） 的温度范围内正常运行

符合 GR-63 第 4 版的 4 区地震要求。

EX9204

高达 10,000 英尺（3048 米）时无性能降级

确保在相对湿度范围 5% 至 90%（非冷凝）内正常运行

确保在 32° F （0° C） 至 104° F （40° C） 的温度范围内正常运行

运输容器中的非工作储存温度：– 40° F （–40° C） 至 158° F （70° C）

符合 GR-63 的 4 区地震要求。

EX9208

高达 10,000 英尺（3048 米）时无性能降级

确保在相对湿度范围 5% 至 90%（非冷凝）内正常运行

确保在 32° F （0° C） 至 104° F （40° C） 的温度范围内正常运行

运输容器中的非工作储存温度：– 40° F （–40° C） 至 158° F （70° C）

符合 GR-63 的 4 区地震要求。

EX9214

高达 10,000 英尺（3048 米）时无性能降级

确保在相对湿度范围 5% 至 90%（非冷凝）内正常运行

确保在 32° F （0° C） 至 104° F （40° C） 的温度范围内正常运行

集装箱中的非工作储存温度：– 40° F （–40° C） 至 158° F （70° C）

符合 GR-63 的 4 区地震要求。

EX9251

高达 10,000 英尺（3048 米）时无性能降级

确保在 5% 至 90% 的相对湿度范围内正常运行，非冷凝

确保在 32° F （0° C） 至 104° F （40° C） 的温度范围内正常运行

运输容器中的非工作储存温度：– 40° F （–40° C） 至 158° F （70° C）

符合 Telcordia Technologies Zone 4 抗震要求

XRE200

高达 10,000 英尺（3048 米）时无性能降级

确保在 10% 至 85% 的相对湿度范围内正常运行（非冷凝）

确保在 41° F （5° C） 至 104° F （40° C） 的温度范围内正常运行

符合 GR-63 第 4 版的 4 区地震要求。
注意：

根据国家电气规范 ANSI/NFPA 70 第 110-16、110-17 和 110-18 条的规定，仅在专用机房和设备柜等限制区域安装 EX 系列交换机。

一般网站准则

高效的设备运行需要适当的场地规划和维护。它还需要设备、机架或机柜以及配线间的正确布局。

要为您的设备规划和创建可接受的作环境，并防止由环境引起的设备故障：

  • 保持机箱周围区域没有灰尘和导电材料，例如金属薄片。

  • 遵循规定的气流指南，以确保冷却系统正常运行。确保其他设备的废气不会吹入设备的进气口。

  • 遵循规定的静电放电 （ESD） 预防程序，以防止损坏设备。随着时间的推移，静电放电会导致组件完全或间歇性失效。

  • 将设备安装在安全区域，以便只有授权人员才能访问设备。

现场电气接线指南

表 2 描述了在现场规划电线时必须考虑的因素。

警告：

您必须提供适当接地和屏蔽的环境，并使用电浪涌抑制设备。

AvertissementVous devez établir un environnement protégé et convenablement mis à la terre et utiliser des dispositifs de parasurtension.
表 2：现场电气接线指南

站点接线因子

指引

信号传输限制

如果您的站点遇到以下任何问题，请咨询电涌抑制和屏蔽方面的专家：

  • 由于电线安装不当而导致的射频干扰 （RFI）

  • 当电线超过建议距离或穿过建筑物之间时，雷击造成的损坏

  • 雷击引起的电磁脉冲 （EMP） 会损坏未屏蔽的导体和电子设备

无线电频率干扰

要减少或消除站点布线中的 RFI，请执行以下作：

  • 使用接地导体分布良好的双绞线电缆。

  • 要超过建议的距离，请在适用的情况下，为每个数据信号使用带有一根接地导体的高质量双绞线电缆。

电磁兼容性

如果您的站点容易受到电磁兼容性 （EMC） 问题的影响，尤其是来自闪电或无线电发射器的问题，请寻求专家建议。

强电磁干扰源 （EMI） 可导致：

  • 设备中的信号驱动器和接收器被破坏。

  • 由于电涌通过线路传导到设备中而导致的电气危险。

EX4600 交换机的机架要求

EX4600 交换机设计为安装在四柱机架上。

机架要求包括：

  • 机架类型

  • 安装支架孔间距

  • 机架尺寸和强度

表 3 提供了 EX4600 交换机的机架要求和规格。

表 3：EX4600 交换机的机架要求

机架要求

指引

机架类型

使用四柱机架，提供以 1 U（1.75 英寸或 4.45 厘米）为增量的支架孔或孔图案，并满足支撑重量的尺寸和强度要求。

U 是电子工业协会发布的 机柜、机架、面板和相关设备 （文档编号 EIA-310-D）中定义的标准机机架单元。

安装支架孔间距

安装支架上的孔间距为 1 U（1.75 英寸或 4.45 厘米），因此交换机可以安装在提供相距相距的孔的任何机架中。

机架尺寸和强度

  • 确保机架符合 19 英寸的标准。或 23 英寸。电子工业协会发布的 机柜、机架、面板和相关设备 （文档编号 EIA-310–D）中定义的机架。

  • 设备工程 （EE） 四部分中定义的 600 毫米机架 ;欧洲电信标准协会发布的欧洲设备实践电信标准 （文档编号 ETS 300 119-1 至 119-4）。

    符合此标准的机架中导轨之间的水平间距通常比设备的安装支架宽，尺寸为 19 英寸。（48.26 厘米）从外边缘到外边缘。根据需要使用经批准的机翼装置缩小导轨之间的开口。

  • 确保机架导轨的间距足够大，以适应交换机机箱的外部尺寸。前安装支架的外边缘将宽度扩展到 19 英寸。（48.26 厘米）。

  • 前后机架导轨的间距必须在 23 英寸之间。（58.5 厘米）和 30.25 英寸（76.8 厘米）从前到后。

  • 机架必须足够坚固，以支撑交换机的重量。

  • 确保导轨和相邻机架的间距允许交换机和机架周围有适当的间隙。

机架与建筑结构的连接

  • 将机架固定在建筑物结构上。

  • 如果您所在的地理区域可能发生地震，请将机架固定在地板上。

  • 将机架固定在天花板支架以及墙壁或地板支架上，以获得最大的稳定性。

另见

EX4600 交换机的机柜要求

您可以将 EX4600 交换机安装在包含四柱 19 英寸的机柜中。电子工业协会发布的 机柜、机架、面板和相关设备 （文档编号 EIA-310-D）中定义的机架。

机柜要求包括：

  • 机柜尺寸和间隙

  • 机柜气流要求

表 4 提供了 EX4600 交换机的机柜要求和规格。

表 4：EX4600 交换机的机柜要求

机柜要求

指引

机柜尺寸和间隙

容纳 EX4600 交换机的最小机柜尺寸为 36 英寸。（91.4 厘米）深。大机柜可改善气流并减少过热的机会。

机柜气流要求

将交换机安装在机柜中时，请确保机柜的通风足以防止过热。

  • 确保您通过机柜提供的冷空气供应足以消散交换机（或多交换机）的热量输出。

  • 确保机柜允许机箱热废气从机柜中排出，而不会再循环到交换机中。开放式机柜（没有顶部或门）采用从顶部排出热空气，可确保最佳气流通过机箱。如果机柜包含顶部或门，则这些元件中的穿孔有助于去除热空气废气。

  • EX4600 风扇通过端口面板上的通风口或风扇和电源排出热空气。将交换机安装在机柜中，以最大限度地利用机箱 FRU 侧的开放空间。这最大限度地提高了关键气流的间隙。

  • 布线并修整所有电缆，以最大限度减少进出机箱的气流阻塞。

  • 确保导轨和相邻机柜的间距允许开关和机柜周围有适当的间隙。

EX4600 交换机的气流和硬件维护的间隙要求

规划 EX4600 交换机的安装地点时，必须为已安装的机箱周围留出足够的间隙（请参阅 图 1）。

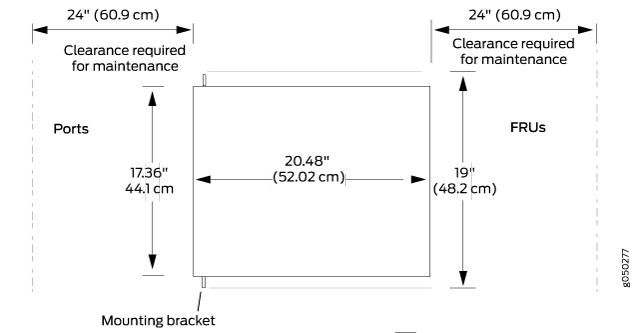

图 1：EX4600 交换机的气流和硬件维护间隙要求 Clearance Requirements for Airflow and Hardware Maintenance for a EX4600 Switch

  • 为使冷却系统正常运行，机箱周围的气流必须不受限制。有关通过机箱的气流的更多信息，请参阅 EX4600 交换机中的冷却系统和气流 。

  • 如果将 EX4600 交换机与其他设备一起安装在机架或机柜中，请确保其他设备的废气不会吹入机箱的进气口。

  • 至少留出 24 英寸。（61 厘米），位于 EX4600 交换机的前面和后面。维修人员在卸下和安装硬件组件时，必须在交换机的正面和背面留出足够的空间。NEBS GR-63 建议您至少允许 30 英寸。（76.2 厘米）在机架或机柜前面，24 英寸。（61 厘米）在机架或机柜后面。
