维护 EX4600 交换机电源系统

从 EX4600 交换机卸下电源

从 EX4600 交换机卸下电源之前，确保您已采取必要的预防措施，以防止静电放电 （ESD） 损坏（请参阅 防止静电放电损坏）。

确保您有以下部件和工具可用于从 EX4600 交换机卸下电源：

  • ESD 地带

  • 防静电袋或防静电垫

  • 菲利普斯 （+） 起子，编号 2（直流电源）

EX4600 出厂时附带有两个电源。安装并运行第二个电源时，每个电源都是一个可热可拆卸且可热插的现场可更换单元 （FRU）。您可以将更换电源安装在风扇模块旁边的两个插槽中，而不会关闭交换机或中断交换功能。

谨慎：

在卸下后 1 分钟内用新电源更换电源，以防止机箱过热。

要从 EX4600 交换机卸下电源（请参阅 图 1）：

  1. 将防静电袋或防静电垫放在平整稳定的表面上。
  2. 将 ESD 地面表带固定在裸露的手腕上，并将表带连接到机箱上的 ESD 点。
    注意：

    如果 EX4600 交换机中只安装了一个电源，则需要先关闭交换机，然后再拔下电源。请参阅 关闭 EX4600 交换机的电源。
  3. 断开交换机电源：

    • 交流电源 — 如果交流电源插座有电源开关，请将其设置为 OFF （O） 位置。如果交流电源插座没有电源开关，请轻轻拔出连接到电源插座的电源线的插头端。

    • 直流电源 — 将为直流电路提供服务的板上的电路开关切换至 OFF 位置。

  4. 从电源面板上拔下电源电缆：

    • 交流电源 — 从电源面板上卸下电源线，方式为：卸下电源线固定器，然后轻轻地拔出连接到电源面板的电源线插槽端。

    • 直流电源 — 使用螺丝刀拔下连接到电源电缆的环拔头的螺丝，然后从电源上拔下电源电缆。更换终端上的螺丝并拧紧。

  5. 将锁定杆滑向控点，直至停止。
  6. 抓住电源手柄并用力拉动电源，将电源滑出机箱的一半。
  7. 将一只手放在电源下以支持它，然后完全滑出机箱。注意不要接触电源组件、针脚、引线或一些连接。
  8. 将电源放入防静电袋或放置在平整稳定表面上的防静电垫上。

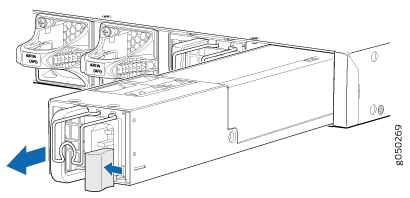

图 1：从 EX4600 交换机 Removing a Power Supply from an EX4600 Switch卸下电源

另请参阅

在 EX4600 交换机中安装电源

EX4600 出厂时附带有两个电源。安装并运行第二个电源时，每个电源都是一个可热可拆卸且可热插的现场可更换单元 （FRU）。您可以将更换电源安装在风扇模块旁边的两个插槽中，而不会关闭交换机或中断交换功能。

在 EX4600 交换机中安装电源（请参阅 图 2）：

  1. 将 ESD 地面表带固定在裸露的手腕上，并将表带连接到机箱上的 ESD 点。
  2. 注意不要接触电源组件、针脚、引线或杂音连接，请从电源袋中取出电源。
    谨慎：

    验证电源手柄上的箭头方向是否与机箱中气流的方向匹配。请确保机箱上安装的每个电源的气流方向相同。如果安装具有两个不同气流方向的电源，Junos OS 将发出警报，并且状态 （ALM） LED 闪烁琥珀色。
  3. 用双手将电源放入交换机 FRU 面板上的电源插槽中，然后滑入，直到电源完全就位，并将锁定杆滑入到位。

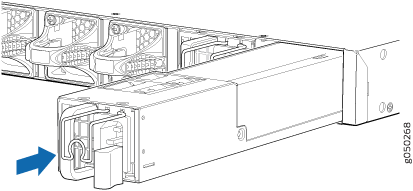

图 2：在 EX4600 交换机 Installing a Power Supply in an EX4600 Switch中安装电源
注意：

每个电源都必须连接到一个专用电源出口。

要为系统提供电力冗余，必须安装两个电源。将电源源 A 连接到一个电源，将电源馈电 B 连接到第二个电源。

谨慎：

不要将馈电 A 和馈电 B 连接到同一电源输入终端。
注意：

如果您有 Juniper Care 服务合同， 请 https://www.juniper.net/customers/support/tools/updateinstallbase/ 注册硬件组件的任何添加、更改或升级。如果需要更换部件，否则可能会导致重大延迟。如果您用相同类型的组件替换现有组件，则此说明不适用。
