EX4100-F 电源系统

EX4100-F 交换机中的交流电源

EX4100-F 交换机中交流电源的特性

  • EX4100-F-12P 和 EX4100-F-12T 交换机分别使用 280-W 和 75-W 外部电源适配器。

  • EX4100-F-24P、EX4100-F-24T、EX4100-F-48P 和 EX4100-F-48T 分别使用内置 450-W、65-W、850-W 和 90-W 交流电源。EX4100-F-24P 和 EX4100-F-48P 交换机型号中的内置交流电源支持以太网供电 （PoE+）。

请参阅 表 1 ，检查哪些 EX4100-F 型号使用哪种内置电源。

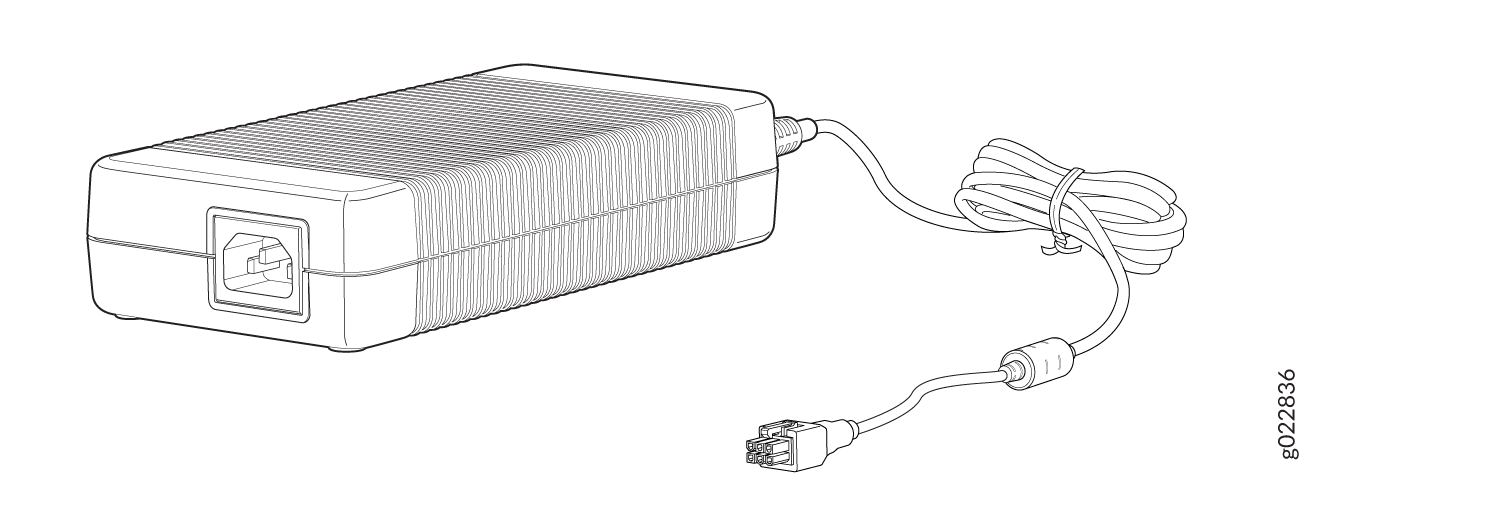

图 1：用于 EX4100-F-12P 的外部电源适配器 （280 W） External power adapter (280 W) used for EX4100-F-12P

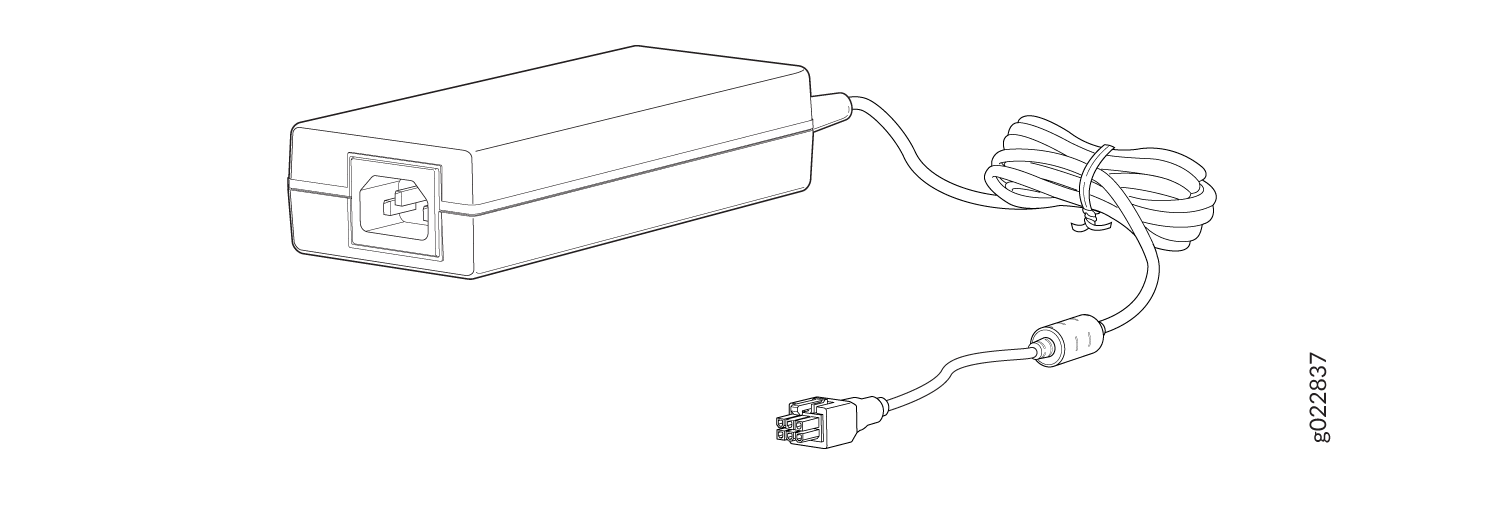

图 2：用于 EX4100-F-12T 的外部电源适配器 （75 W） External power adapter (75 W) used for EX4100-F-12T

EX4100-F 交换机中使用的交流电源规格

  • 表 1 提供了 EX4100-F 交换机中内置交流电源的电源规格。

表 1： EX4100-F 交换机中使用的内置交流电源规格

项目

规范

850 瓦

  • 输入电压范围：100 - 240 V

  • 50/60赫兹

450 瓦

  • 输入电压范围：100 - 240 V

  • 50/60赫兹

90 瓦

  • 输入电压范围：100 - 240 V

  • 50/60赫兹

65 瓦

  • 输入电压范围：100 - 240 V

  • 50/60赫兹

PoE 预算规划

表 2 显示了 EX4100-F-12P 交换机的 PoE 预算规划详细信息。 表 3 显示了 EX4100-F-24P 和 EX4100-F-48P 交换机型号的 PoE 预算规划详细信息。

表 2：EX4100-F-12P 交换机的 PoE 预算规划详细信息

电源



外部适配器 （280 W）

PoE++ PSE（电源设备）（90 W）

PoE++ PSE （60 W）

PoE+ PSE （30 W）

连接到多少个上行链路端口

PoE 总预算 （W）

Y

 - - - -

180
-

Y

 - -

1

0
-

Y

 - -

2

60

Y

Y

 - -

1

240

Y

Y

 - -

2

300
- -

Y

 -

2

30

Y

 -

Y

 -

1

225

Y

 -

Y

 -

2

270

Y

 - -

Y

1

200

Y

 - -

Y

2

220
注意：

除上述组合外，任何其他组合都不足以为开关供电。

表 3：EX4100-F-24P 和 EX4100-F-48P 交换机型号的 PoE 预算规划详细信息

型

系统预算

PoE 预算

总预算

PSU 总功率

F-48P战斗机

87 瓦

740 瓦

827 瓦

850 瓦

F-24P战斗机

73 瓦

370 瓦

443 瓦

450 瓦

EX4100-F 交换机交流电源线规格

交流电源随附了一根可拆卸的交流电源线。耦合器为国际电工委员会 （IEC） 标准 13 所述的 C60320 型。电源线的插头端可插入您所在地理位置的标准电源插座。

谨慎：

每个电源随附的交流电源线仅适用于该电源，不得用于任何其他用途。
注意：

在北美，交流电源线的长度不得超过 4.5 米（约 14.75 英尺），以符合国家电气规范 （NEC） 第 400-8 节（NFPA 75、5-2.2） 和 210-52 以及加拿大电气规范 （CEC） 第 4-010（3） 节。交换机随附的电源线符合要求。

表 4 给出了表中列出的国家和地区的交流电源线规格。

表 4：交流电源线规格

国家或地区

电气规格

插头标准

瞻博网络型号

阿根廷

250 VAC，10 A，50 Hz

IRAM 2073 RA/3 型

CBL-EX-PWR-C13-AR

澳大利亚

250 VAC，10 A，50 Hz

AS/NZZS 3112 型 SAA/3

CBL-EX-PWR-C13-AU

巴西

250 VAC，10 A，50 Hz

丁腈橡胶 14136 BR/3 型

CBL-EX-PWR-C13-BR

中国

250 VAC，10 A，50 Hz

GB 1002-1996 型号 PRC/3

CBL-EX-PWR-C13-通道

欧洲（意大利、瑞士和英国除外）

250 VAC，10 A，50 Hz

中东欧 （7） VII 型 VIIG

CBL-EX-PWR-C13-EU

印度

250 VAC，10 A，50 Hz

IS 1293 IND/3 型

CBL-EX-PWR-C13-IN

以色列

250 VAC，10 A，50 Hz

SI 32/1971 IL/3G 型

CBL-EX-PWR-C13-IL

意大利

250 VAC，10 A，50 Hz

CEI 23-16 I/3G 型

CBL-EX-PWR-C13-IT

日本

125 VAC、12 A、50 Hz 或 60 Hz

JIS 8303

CBL-EX-PWR-C13-JP型

韩国

250 VAC、10 A、50 Hz 或 60 Hz

中东欧 （7） VII 型 VIIGK

CBL-EX-PWR-C13-KR

北美洲*

125 VAC，13 A，60 Hz

NEMA 5-15 型 N5-15

CBL-EX-PWR-C13-美国

125 VAC，15 安，60 Hz

NEMA 5-15 型 N5-15

CBL-PWR-C13-US-48P

南非

250 VAC，10 A，50 Hz

SABS 164/1：1992 型 ZA/13

CBL-EX-PWR-C13-SA

瑞士

250 VAC，10 A，50 Hz

SEV 6534-2 12G 型

CBL-EX-PWR-C13-SZ

英国

250 VAC，10 A，50 Hz

BS 1363/A 型 BS89/13

CBL-EX-PWR-C13-英国
注意：

对于北美，请使用规格为 EX4100-F-48P 的交流电源线。

图 3 显示了 表 4 中列出的一些国家或地区的电源线上的插头。

图 3：交流插头类型 AC Plug Types
谨慎：

请勿将交流电源线与 EX4100-F 以外的任何其他产品一起使用。
谨慎：

电源线不得阻挡对交换机组件的访问。
