EX3400 电源系统

EX3400 交换机中的交流电源

EX3400 交换机中的交流电源是可热插入和可热拔除的现场更换单元 （FRU）：您可以在不关闭交换机电源或中断交换功能的情况下进行安装。交换机随附时安装了一个电源。

注意：

开机后，请等待至少 60 秒，然后再关闭电源。关闭交换机电源后，请等待至少 60 秒，然后再重新开机。

如果 EX3400 交换机中只安装了一个电源，则需要先关闭交换机电源，然后再拔下电源。

表 1 列出了每种 EX3400 交换机型号的功耗。PoE+ 端口的最大可用功率为 30 W。

表 1：EX3400 交换机的功耗

型号

支持 PoE 的端口数量

交换机消耗的最大功率

PoE 可用最大系统功率

EX3400-24T

–

100 瓦

–

EX3400-24P

24

110 瓦

  • 720 W，安装两个 600 W 电源

  • 370 W（安装一个 600 W 电源）

EX3400-48T

–

120 瓦

–

EX3400-48T-AFI

–

120 瓦

–

EX3400-48P

48

120 瓦

  • 1440 W，安装两个 920 W 电源

  • 740 W，安装一个 920 W 电源
注意：

在欧盟国家/地区、埃及、尼日利亚、沙特阿拉伯、塞尔维亚、韩国和南非，您必须确保在交换机机箱中安装冗余电源。

交流电源的特性

EX3400 交换机支持 150 W、600 W、920 W 交流电源。电源安装在机箱后面板上标记为 PSU 0 和 PSU 1 的电源插槽中。下表列出了 EX3400 交换机中使用的交流电源的详细信息。

表 2：EX3400 交换机中的交流电源详细信息

详

150 W 交流电源

150 W 交流电源

600 W 交流电源

920 W 交流电源

型号

JPSU-150-AC-AFO

JPSU-150-AC-AFI

JPSU-600-AC-AFO

JPSU-920-AC-AFO

现场置换单元 （FRU） 型

可热插入和可热拔除

可热插入和可热拔除

可热插入和可热拔除

可热插入和可热拔除

电源重量

1.433 磅（0.65 千克）

1.433 磅（0.65 千克）

1.82 磅（0.83 千克）

1.87 磅（0.85 千克）

机箱中安装的最小数量

1

1

1

1

机箱中安装的最大数量

2

2

2

2

电源插槽

安装在机箱后面板的电源插槽中。

安装在机箱后面板的电源插槽中。

安装在机箱后面板的电源插槽中。

安装在机箱后面板的电源插槽中。

球迷

内部

内部

内部

内部

气流

从前到后，用标签 表示 AIR OUT

从后到前，用标签 AIR IN 表示

从前到后，用标签 表示 AIR OUT

从前到后，用标签 表示 AIR OUT

电源状态 LED 指示灯

输入 正常， 输出正常

输入 正常， 输出正常

输入 正常， 输出正常

输入 正常， 输出正常

另见

EX3400 交换机中的交流电源 LED

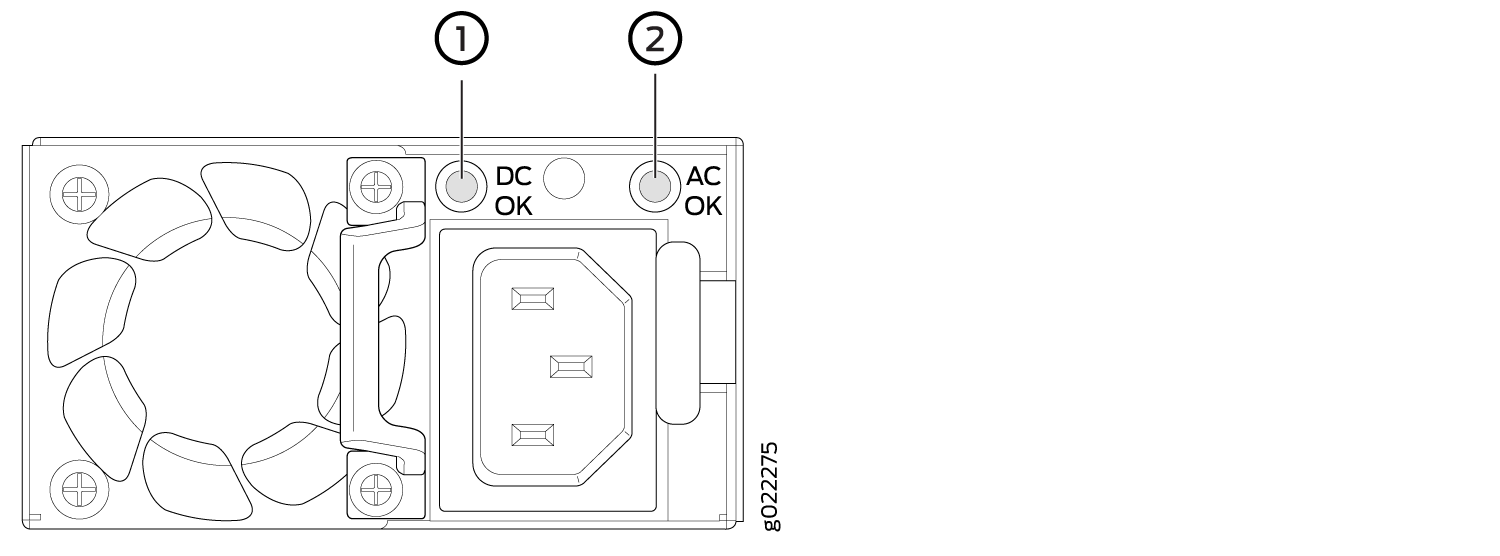

图 1 显示了 EX3400 交换机交流电源上 LED 的位置。

图 1：EX3400 交换机 AC Power Supply LEDs in an EX3400 Switch中的交流电源 LED
1
—

直流正常 发光二极管
阿拉伯数字
—

交流 正常发光二极管

表 3 介绍了交流电源 LED。

表 3：EX3400 交换机中的交流电源 LED

发光二极管

颜色

描述

交流正常

未点燃的

指示以下情况之一：

  • 交流电源输入电压tage 不在正常工作范围内。

  • 无交流电源输入。

绿

电源正在接收正确的输入功率。

直流正常

未点燃的

指示以下情况之一：

  • 在“确定”中 LED 不亮。

  • 电源未正确供电。

绿

电源正在供电并且工作正常。

红

电源出现故障，必须更换。
注意：

如果 AC OK LED 和 DC OK LED 未呈绿色亮起，则交流电源线安装不正确或电源输入电压tage 不在正常工作范围内。

如果 AC OK LED 呈绿色亮起， 而 DC OK LED 不亮起或呈红色亮起，则说明交流电源安装正确，但电源出现内部故障。

EX3400 交换机的交流电源线规格

交流电源随附了一根可拆卸的交流电源线。耦合器为国际电工委员会 （IEC） 标准 13 所述的 C60320 型。电源线的插头端可插入您所在地理位置的标准电源插座。

谨慎：

每个电源随附的交流电源线仅适用于该电源，不得用于任何其他用途。
注意：

在北美，交流电源线的长度不得超过 4.5 米（约 14.75 英尺），以符合国家电气规范 （NEC） 第 400-8 节 （NFPA 75、5-2.2） 和 210-52 以及加拿大电气规范 （CEC） 第 4-010（3） 节。交换机随附的电源线符合要求。

表 4 给出了表中列出的国家和地区的交流电源线规格。

表 4：交流电源线规格

国家/地区

电气规格

插头标准

瞻博网络型号

阿根廷

250 VAC，10 A，50 Hz

IRAM 2073 RA/3 型

CBL-EX-PWR-C13-AR

澳大利亚

250 VAC，10 A，50 Hz

AS/NZZS 3112 型 SAA/3

CBL-EX-PWR-C13-AU

巴西

250 VAC，10 A，50 Hz

丁腈橡胶 14136 BR/3 型

CBL-EX-PWR-C13-BR

中国

250 VAC，10 A，50 Hz

GB 1002-1996 型号 PRC/3

CBL-EX-PWR-C13-通道

欧洲（意大利、瑞士和英国除外）

250 VAC，10 A，50 Hz

中东欧 （7） VII 型 VIIG

CBL-EX-PWR-C13-EU

印度

250 VAC，10 A，50 Hz

IS 1293 IND/3 型

CBL-EX-PWR-C13-IN

以色列

250 VAC，10 A，50 Hz

SI 32/1971 IL/3G 型

CBL-EX-PWR-C13-IL

意大利

250 VAC，10 A，50 Hz

CEI 23-16 I/3G 型

CBL-EX-PWR-C13-IT

日本

125 VAC、12 A、50 Hz 或 60 Hz

JIS 8303

CBL-EX-PWR-C13-JP型

韩国

250 VAC、10 A、50 Hz 或 60 Hz

中东欧 （7） VII 型 VIIGK

CBL-EX-PWR-C13-KR

北美洲

125 VAC，13 A，60 Hz

NEMA 5-15 型 N5-15

CBL-EX-PWR-C13-美国

125 VAC，15 安，60 Hz

NEMA 5-15 型 N5-15

CBL-PWR-C13-US-48P

南非

250 VAC，10 A，50 Hz

SABS 164/1：1992 型 ZA/13

CBL-EX-PWR-C13-SA

瑞士

250 VAC，10 A，50 Hz

SEV 6534-2 12G 型

CBL-EX-PWR-C13-SZ

台湾

125 VAC，11 A 和 15 A，50 Hz

NEMA 5-15P 型 N5-15P

CBL-EX-PWR-C13-TW

英国

250 VAC，10 A，50 Hz

BS 1363/A 型 BS89/13

CBL-EX-PWR-C13-英国

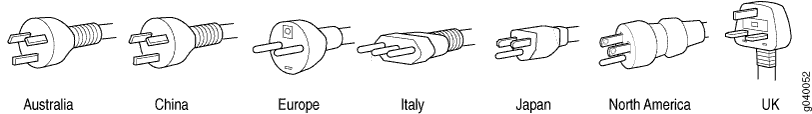

图 2 显示了 表 4 中列出的一些国家或地区的电源线上的插头。

图 2：交流插头类型 AC Plug Types

EX3400 交换机中的直流电源

EX3400 交换机中的直流电源是可热插入和可热拔除的现场更换单元 （FRU）：无需关闭交换机电源或中断交换功能即可安装它们。交换机随附时安装了一个电源。

注意：

开机后，请等待至少 60 秒，然后再关闭电源。关闭交换机电源后，请等待至少 60 秒，然后再重新开机。

如果 EX3400 交换机中只安装了一个电源，则需要先关闭交换机电源，然后再拔下电源。

表 5 列出了直流供电的 EX3400 交换机型号的功耗。

表 5：直流供电的 EX3400 交换机的功耗

型号

支持 PoE 的端口数量

交换机消耗的最大功率

PoE 可用最大系统功率

EX3400-24T-DC

–

110 瓦

–

EX3400-48T-DC

–

120 瓦

–

直流电源的特性

EX3400 交换机支持 150 W 直流电源。

在一台 EX3400 交换机中最多可以安装两个直流电源。电源安装在机箱后面板上标记为 PSU 0 和 PSU 1 的电源插槽中。

表 6 列出了 EX3400 交换机中使用的电源的详细信息。

表 6：EX3400 交换机中的直流电源详细信息

详

150 W 直流电源

型号

JPSU-150-DC-AFO

现场置换单元 （FRU） 型

可热插入和可热拔除

电源重量

1.433 磅（0.65 千克）

机箱中安装的最小数量

1

机箱中安装的最大数量

2

电源插槽

安装在机箱后面板的电源插槽中。

球迷

内部

气流

从前到后，用标签 表示 AIR OUT

电源状态 LED 指示灯

输入 正常， 输出正常

为防止在安装或卸下直流电源时造成电气伤害，请仔细按照 在 EX3400 交换机中安装直流电源 和 从 EX3400 交换机卸下直流电源中的说明进行作。

直流电源气流

每个电源都有自己的风扇，并由自己的内部冷却系统冷却。

每个电源的面板上都有一个标签 AIR OUT ，用于指示电源中的气流方向。

表 7 列出了直流电源型号及其中的气流方向。

表 7： EX3400 交换机的直流电源型号中的气流方向

型

电源上的标签

气流方向

JPSU-150-DC-AFO

排气

从前到后——也就是说，用于冷却机箱的进气口通过机箱前面板上的通风口，而热空气则通过机箱后面板上的通风口排出。

EX3400 交换机中的直流电源 LED

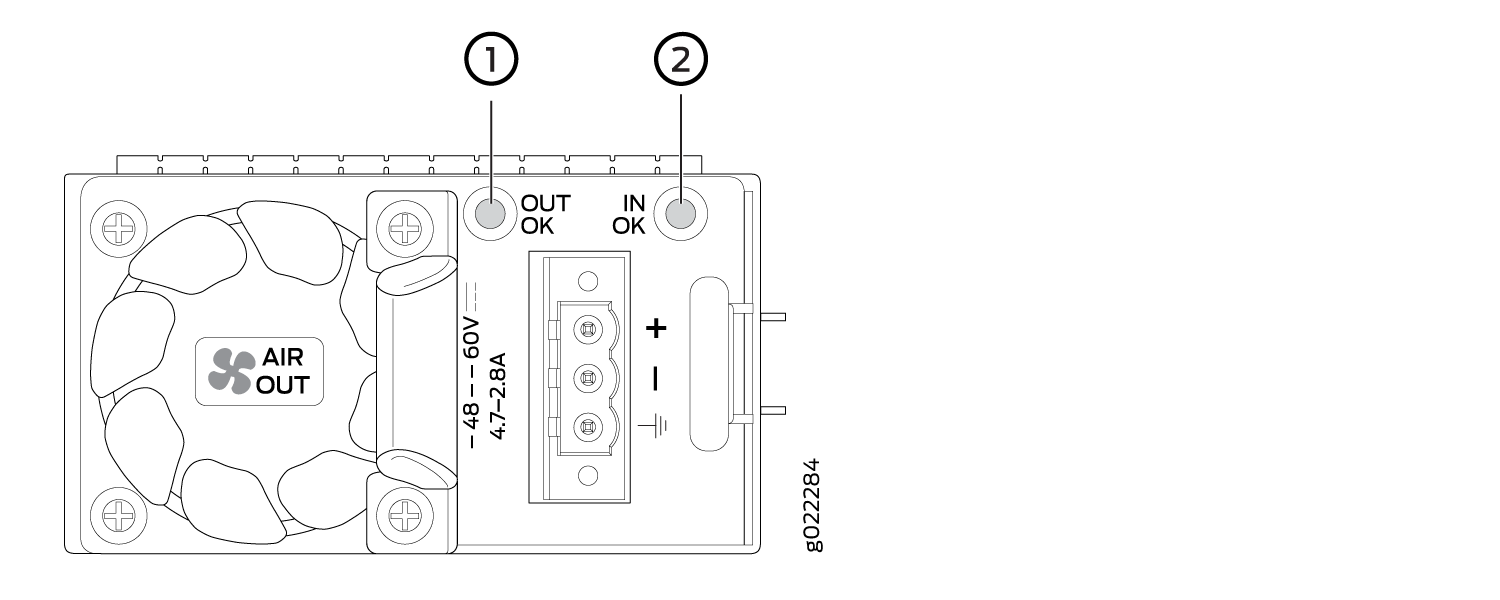

图 3 显示了 EX3400 交换机的直流电源上的 LED。

图 3：EX3400 交换机 LEDs on the DC Power Supply for EX3400 Switches直流电源上的 LED
1
—

输出正常 发光二极管
阿拉伯数字
—

在“确定”中 发光二极管

表 8 介绍了 DC 电源上的 LED。

表 8：EX3400 交换机上的直流电源 LED

名字

颜色

描述

在“确定”中

未点燃的

指示以下情况之一：

  • 电源与直流电源断开。

  • 直流电源输入电压tage 不在正常工作范围内。

  • 无直流电源输入。

绿

电源正在接收电源。

输出正常

未点燃的

指示以下情况之一：

  • 在“确定”中 LED 不亮。

  • 电源未正确供电。

绿

电源工作正常。

红

电源出现故障，必须更换。

EX3400 交换机的电源规格

本主题介绍 EX3400 交换机的电源电气规格。

表 9 提供了 EX3400 交换机的交流电源电气规格。

表 9：EX3400 交换机的交流电源电气规格

项目

规范

交流输入电压

100 至 240 VAC

交流输入线路频率

50 Hz/60 Hz（标称值）

交流系统额定电流

  • EX3400-24P：100VAC 时为 8.5A

  • EX3400-24P：240 VAC 时为 4.25 A

  • EX3400-24T：100 VAC 时为 3 A

  • EX3400-24T：240 VAC 时为 1.5A

  • EX3400-48P：100 VAC 时为 12 A

  • EX3400-48P：240 VAC 时为 6.5A

  • EX3400-48T：100 VAC 时为 3 A

  • EX3400-48T：240 VAC 时为 1.5A

表 10 提供了 EX3400 交换机的 DC 电源电气规格。

表 10：EX3400 交换机的直流电源电气规格

项目

规范

直流输入电压

–48 至 –60 VDC

直流输入额定电流

–48VDC 时最大值为 4.7A

电源输出

150 瓦
注意：

对于直流电源，我们建议您在 48 VDC 下至少提供 4.7 A 的电流，并使用额定电流至少为 10 A 的设施断路器。这样做使您能够在任何配置下作交换机，而无需升级电源基础架构，并使交换机能够使用多个电源满负荷运行。
