EX2300 电源系统

EX2300 交换机中的电源

EX2300 交换机中的电源内置在机箱后面板上，后面板上有交流电源线插座或直流电源端子，用于将电源连接到交换机。

注意：

开机后，请等待至少 60 秒，然后再关闭电源。关闭交换机电源后，请等待至少 60 秒，然后再重新开机。

表 1 列出了每种 EX2300 交换机型号的功耗。

表 1：EX2300 交换机消耗的功耗

型号

支持 PoE 的端口数量

交换机消耗的最大功率

最大 PoE/PoE+ 可用功率

EX2300-C-12T

–

20 瓦

–

EX2300-C-12P

12

24 W（不使用 PoE 电源时）

124 瓦

EX2300-24T

–

55 瓦

–

EX2300-24P

24

80 W（不使用 PoE 电源时）

370 瓦

EX2300-24MP

24

55 W（不使用 PoE 电源时）

380 瓦

EX2300-24T-DC

–

55 瓦

–

EX2300-48T

–

70 瓦

–

EX2300-48P

48

100 W（未使用 PoE 电源时）

740 瓦

EX2300-48MP

48

90 W（未消耗 PoE 电源时）

740 瓦

另见

EX2300 交换机电源规格

本主题介绍 EX2300 交换机的电源电气规格。

表 2 提供了 EX2300 交换机的交流电源电气规格。

表 3 提供了 EX2300 交换机的 DC 电源电气规格。

表 2：EX2300 交换机的交流电源电气规格

项目

规范

交流输入电源

100 至 240 VAC

交流输入线路频率

50 Hz/60 Hz（标称值）

交流系统额定电流

  • EX2300-C-12T：100 VAC 时为 1A

  • EX2300-C-12T：240 VAC 时为 0.5A

  • EX2300-C-12P：100 VAC 时为 2.5A

  • EX2300-C-12P：240 VAC 时为 1.25A

  • EX2300-24T：100 VAC 时为 2.5A

  • EX2300-24T：240VAC 时为 1.25A

  • EX2300-24P：100 VAC 时为 7A

  • EX2300-24P：240VAC 时为 3.5A

  • EX2300-24MP：240 VAC 时为 2.5 A，100 VAC 时为 5.4 A

  • EX2300-48T：100 VAC 时为 1.2A

  • EX2300-48T：240 VAC 时为 0.6A

  • EX2300-48P：100 VAC 时为 12A

  • EX2300-48P：240 VAC 时为 6A

  • EX2300-48MP：240 VAC 时为 4.8 A，100 VAC 时为 10.6 A
表 3：EX2300 交换机的直流电源电气规格（EX2300-C、EX2300-24MP 和 EX2300-48MP 交换机除外）

项目

规范

直流输入电压

–48 至 –60 VDC

直流输入电流

2.8 A（最大值）

电源输出

100 瓦

输出保持时间

最小 5 毫秒
注意：

对于直流电源，我们建议您在 48 VDC 下至少提供 2.8 A 的电流，并使用最低额定电流为 10 A 的设施断路器。这样做使您能够在任何配置下作交换机，而无需升级电源基础架构，并使交换机能够使用多个电源满负荷运行。

EX2300 交换机的交流电源线规格

交流电源随附了一根可拆卸的交流电源线。耦合器为国际电工委员会 （IEC） 标准 13 所述的 C60320 型。电源线公端的插头可插入您所在地理位置的标准电源插座。

谨慎：

每个电源随附的交流电源线仅适用于该电源，不得用于任何其他用途。
注意：

在北美，交流电源线的长度不得超过 4.5 米，以符合国家电气规范 （NEC） 第 400-8 节 （NFPA 75、5-2.2） 和 210-52 以及加拿大电气规范 （CEC） 第 4-010（3） 节。交换机随附的电源线符合要求。

表 4 给出了表中列出的国家和地区的交流电源线规格。

表 4：交流电源线规格

国家/地区

电气规格

插头标准

瞻博网络型号

阿根廷

250 VAC，10 A，50 Hz

IRAM 2073 RA/3 型

CBL-EX-PWR-C13-AR

澳大利亚

250 VAC，10 A，50 Hz

AS/NZZS 3112 型 SAA/3

CBL-EX-PWR-C13-AU

巴西

250 VAC，10 A，50 Hz

丁腈橡胶 14136 BR/3 型

CBL-EX-PWR-C13-BR

中国

250 VAC，10 A，50 Hz

GB 1002-1996 型号 PRC/3

CBL-EX-PWR-C13-通道

欧洲（意大利、瑞士和英国除外）

250 VAC，10 A，50 Hz

中东欧 （7） VII 型 VIIG

CBL-EX-PWR-C13-EU

印度

250 VAC，10 A，50 Hz

IS 1293 IND/3 型

CBL-EX-PWR-C13-IN

以色列

250 VAC，10 A，50 Hz

SI 32/1971 IL/3G 型

CBL-EX-PWR-C13-IL

意大利

250 VAC，10 A，50 Hz

CEI 23-16 I/3G 型

CBL-EX-PWR-C13-IT

日本

125 VAC、12 A、50 Hz 或 60 Hz

JIS 8303

CBL-EX-PWR-C13-JP型

韩国

250 VAC、10 A、50 Hz 或 60 Hz

中东欧 （7） VII 型 VIIGK

CBL-EX-PWR-C13-KR

北美洲

125 VAC，13 A，60 Hz

NEMA 5-15 型 N5-15

CBL-EX-PWR-C13-美国

南非

250 VAC，10 A，50 Hz

SABS 164/1：1992 型 ZA/13

CBL-EX-PWR-C13-SA

瑞士

250 VAC，10 A，50 Hz

SEV 6534-2 12G 型

CBL-EX-PWR-C13-SZ

台湾

125 VAC，11 A 和 15 A，50 Hz

NEMA 5-15P 型 N5-15P

CBL-EX-PWR-C13-TW

英国

250 VAC，10 A，50 Hz

BS 1363/A 型 BS89/13

CBL-EX-PWR-C13-英国

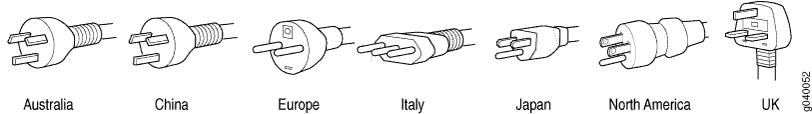

图 1 说明了 表 4 中列出的某些国家或地区的电源线上的插头。

图 1：交流插头类型 AC Plug Types
