将 EX 系列交换机接地
将 AC 电源连接到 EX2300 交换机
将 DC 电源连接到 EX2300 交换机

将 EX2300 连接到电源

将 EX 系列交换机接地

为确保正常运行并满足安全和电磁干扰（EMI）要求，在将电源连接到交换机之前，必须先将 EX 系列交换机接地。您必须使用交换机机箱上保护性接地端子将交换机接地（请参阅图 2）。

您必须将 EX 系列交换机安装在访问受限的位置，并确保机箱始终正确接地。EX 系列交换机的机箱上提供了两个孔保护性接地端子。有关各种 EX 系列交换机上接地端子的位置，请参阅表 1 。在所有情况下，都使用此接地连接将机箱接地。对于 AC 供电的系统，您还必须使用 AC 电源线中的接地线以及两孔接地片连接。此测试系统通过两孔保护性接地端子满足或超过所有适用的 EMC 法规要求。

确保持证电工已将合适的接地片连接到您提供的接地电缆上。使用接地片连接不正确的电缆可能会损坏交换机。

将 EX 系列交换机接地所需的部件和工具
将 EX 系列交换机接地之前遵循的特殊说明
将 EX 系列交换机接地

将 EX 系列交换机接地所需的部件和工具

开始将 EX 系列交换机接地之前，请确保已准备好交换机所需的部件和工具。

表 1 列出了将 EX 系列交换机连接到地面所需的接地端子位置、接地电缆和接线片规格以及部件。

表 1：将 EX 系列交换机接地所需的部件
开关	接地端子位置	接地电缆要求	接地片规格	螺丝和垫圈	其他信息
EX2200	机箱后面板	14 AWG （2 毫米²），最低 90° C 电线，或者遵照当地法规的要求	Panduit LCC10-14BWL 或等效产品 — 未提供	两颗 10-32 x.25 英寸螺丝，带有 #10 开锁垫圈 — 未提供两个 #10 平垫圈 — 未提供
EX2300-C	机箱后面板	14 AWG （2 毫米²），最低 90° C 电线，或者遵照当地法规的要求	Panduit LCC10-14AW-L 或等效器件 — 未提供	两颗 10-32 x.25 英寸螺丝，带有 #10 开锁垫圈 — 未提供两个 #10 平垫圈 — 未提供
EX2300	机箱后面板	EX2300 交换机（EX2300-24MP 和 EX2300-48MP 型号除外） — 14 AWG （2 mm²）、最低 90°C 电线或遵照当地法规的要求 EX2300-24MP 和 EX2300-48MP 型号 — 14-10 AWG STR（2.5-6 毫米²），12-10 AWG SOL （4-6 mm²）最低 90°C 电线，或者遵照当地法规的要求 - 未提供	EX2300 交换机（EX2300-24MP 和 EX2300-48MP 型号除外— Panduit LCC10-14AW-L 或等效器件 — 未提供 EX2300-24MP 和 EX2300-48MP 型号 — Panduit LCA10-10L 或等效产品 — 未提供	EX2300 交换机（EX2300-24MP 和 EX2300-48MP 型号除外）两颗 10-32 x.25 英寸螺丝，带有 #10 开锁垫圈 — 未提供两个 #10 平垫圈 — 未提供 EX2300-24MP 和 EX2300-48MP 型号一颗 Pan Phillips M 4 x 6 毫米镍板螺丝 — 提供
EX3200 和 EX3300	机箱后面板	14 AWG （2 毫米²），最低 90° C 电线，或者遵照当地法规的要求	Panduit LCC10-14BWL 或等效产品 — 未提供	两颗 10-32 x.25 英寸螺丝，带有 #10 开锁垫圈 — 未提供两个 #10 平垫圈 — 未提供	对于 EX3200 交换机，请参阅在将 EX 系列交换机接地之前遵循的特殊说明。
EX3400	机箱后面板	14-10 AWG STR（2.5-6 毫米²），最低 90° C 电线，或者遵照当地法规的要求	Panduit LCD10-10A-L 或等效器件 — 未提供	两颗 10-32 x.25 英寸螺丝，带有 #10 开锁垫圈 — 未提供两个 #10 平垫圈 — 未提供
EX4200	机箱左侧	14 AWG （2 毫米²），最低 90° C 电线，或者遵照当地法规的要求	Panduit LCC10-14BWL 或等效产品 — 未提供	两颗 10-32 x.25 英寸螺丝，带有 #10 开锁垫圈 — 未提供两个 #10 平垫圈 — 未提供	在将 EX 系列交换机接地之前，请参阅要遵循的特殊说明。
EX4300 交换机（EX4300-48MP 和 EX4300-48MP-S 交换机除外）	机箱后面板	14-10 AWG STR（2.5-6 毫米²），最低 90° C 电线，或者遵照当地法规的要求	Panduit LCD10-10A-L 或等效器件 — 未提供	两颗 10-32 x.25 英寸螺丝，带有 #10 开锁垫圈 — 未提供两个 #10 平垫圈 — 未提供
EX4300-48MP 和 EX4300-48MP-S 交换机	机箱后面板	14-10 AWG STR（2.5-6 毫米²），最低 90° C 电线，或者遵照当地法规的要求	Panduit LCD10-14B-L、LCC10-BW-L 或等效器件 — 未提供	两颗 10-32 x.25 英寸螺丝，带有 #10 开锁垫圈 — 未提供两个 #10 平垫圈 — 未提供
EX4500 和 EX4550	机箱左侧	14 AWG （2 毫米²），最低 90° C 电线，或者遵照当地法规的要求	Panduit LCC10-14BWL 或等效产品 — 未提供	两颗 10-32 x.25 英寸螺丝，带有 #10 开锁垫圈 — 未提供两个 #10 平垫圈 — 未提供	在将 EX 系列交换机接地之前，请参阅要遵循的特殊说明。
EX6210	机箱后面板（左下侧）	接地电缆必须与供电电缆的规格相同，并且遵照当地法规的要求。	Panduit LCD2-14A-Q 或等效器件 — 提供	两颗 1/4-20 x 0.5 英寸螺丝，带 #1/4“ 开口垫圈 — 提供两个 #1/4“ 平垫圈 — 提供
EX8208	机箱左侧	6 AWG（13.3 毫米²），最低 90° C 电线，或者遵照当地法规的要求	Panduit LCD2-14A-Q 或等效器件 — 提供	两颗 1/4-20 x 0.5 英寸螺丝，带 #1/4“ 开口垫圈 — 提供两个 #1/4“ 平垫圈 — 提供
EX8216	两个接地端子：机箱左侧机箱后面板注意：您必须仅使用两个保护性接地端子之一。	2 AWG（33.6 毫米²），最低 90° C 电线，或者遵照当地法规的要求	Panduit LCD2-14A-Q 或等效器件 — 提供	两颗 1/4-20 x 0.5 英寸螺丝，带 #1/4“ 开口垫圈 — 提供两个 #1/4“ 平垫圈 — 提供
EX9204、EX9208 和 EX9214	机箱后面板	一条 6 AWG（13.3 毫米²），最低 90° C 的电线，或者一条符合当地法规的电线	Thomas& Betts LCN6-14 或等效产品 — 提供	两颗 1/4-20 x 0.5 英寸螺丝，带 #1/4“ 开口垫圈 — 提供两个 #1/4“ 平垫圈 — 提供	请参阅 EX9200 交换机的接地电缆和接线片规格。
EX9251	机箱后面板	12 AWG（2.5 毫米²），最低 90° C 电线，或者一条符合当地法规的电线 — 未提供	Panduit LCD10-10A-L 或等效器件 — 未提供	两颗 10-32 螺丝 — 提供	请参阅 EX9200 交换机的接地电缆和接线片规格。
EX9253	机箱右侧	14-10 AWG（2-5.3 毫米²），最低 90° C 电线，或者一条符合当地法规的电线 — 未提供	Panduit LCD10-14B-L 或等效器件 — 提供	两颗 M5 平头螺丝 — 提供

将 EX 系列交换机接地所需的工具：

静电放电接地腕带（提供）
一把 2 号十字（+）螺丝起子拧紧螺丝。

如果通过适合您当地使用的 AC 电源线将交换机上的电源连接到已接地的 AC 电源插座，则 AC 供电的 EX 系列交换机将获得附加的接地性能。

将 EX 系列交换机接地之前遵循的特殊说明

表 2 列出了在将交换机接地之前可能需要遵循的特殊说明。

表 2：将 EX 系列交换机接地之前遵循的特殊说明

开关

特别说明

EX3200 和 EX4200

EX3200 和 EX4200 交换机的一些早期变体（保护性接地端子旁边标签上的瞻博网络型号为 750-021xxx 到 750-030xxx ）需要 10-24x.25 英寸螺丝。

EX4200、EX4500 和 EX4550

如果您计划在机架或机柜的四柱上安装交换机，请先在机架或机柜中安装交换机，然后再将接地片连接到交换机。

注意：

安装在机架四柱上的交换机上的保护性接地端子可通过左侧后部托架上的插槽来接触，但前提是机架为 27.5 英寸（69.85 厘米）至 30.5 英寸（77.47 厘米），对于安装在机架正面保持齐平且从机架正面凹入 2 英寸（5.08 厘米）的交换机，深度为 32.5 英寸（82.55 厘米）至 29.5 英寸（74.93 厘米）。请参阅图 1。

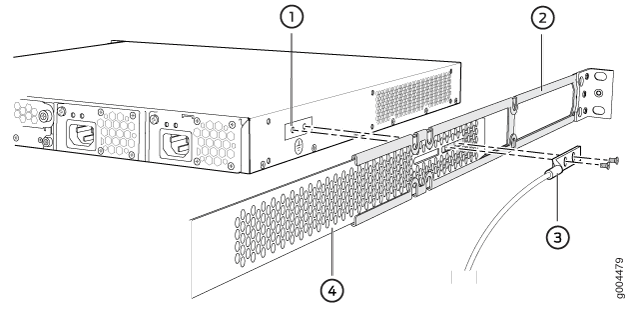

图 1：将接地片连接到机架四柱上安装的交换机 Connecting the Grounding Lug to a Switch Mounted on Four Posts of a Rack

1 — 保护性接地端子	3 — 接地片
2 — 侧安装导轨	4 — 后部安装刀片

注意：

接地片连接之前，托架必须连接到机箱。（这些托架显示从机箱中拉出，以便看到保护性接地端子。）

将 EX 系列交换机接地

要将 EX 系列交换机接地：

确保持证电工已将电缆接线片连接到接地电缆。
将接地电缆的一端连接到合适的接地，例如安装交换机的机架。
将 ESD 接地腕带绑到裸露的手腕上，然后将腕带连接到交换机上的 ESD 接地点。
将连接到接地电缆的接地片放置在保护性接地端子上。请参阅图 2。

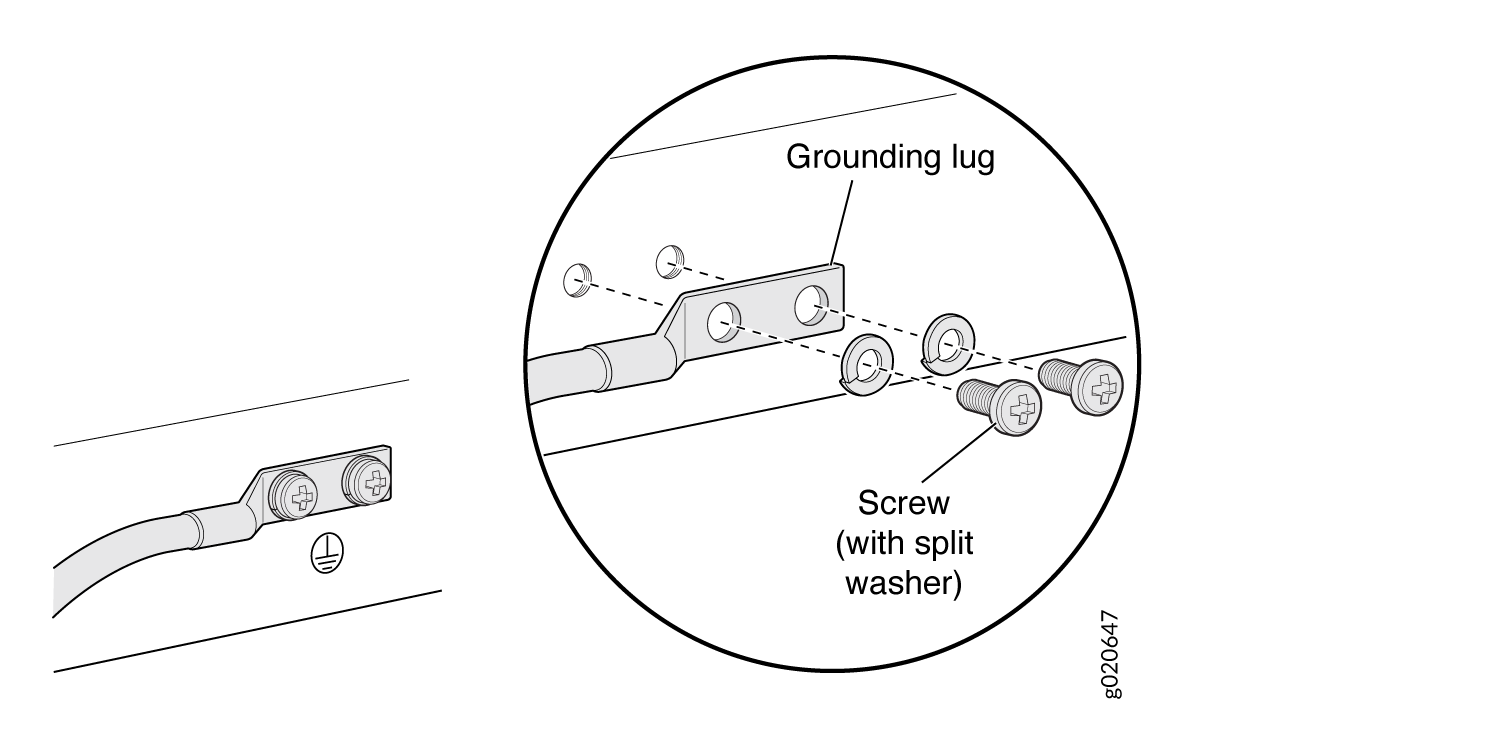

图 2：将接地电缆连接到 EX 系列交换机
使用垫圈和螺丝将接地片固定到保护性接地端子。
使接地电缆排列成一体，并确保它不会触到或阻碍到其他交换机组件的通道，并且不会凌乱置于地面，以防有人绊倒。

将 AC 电源连接到 EX2300 交换机

确保您已准备好以下部件和工具：

适合您当地使用的电源线
电源线接线夹（EX2300-24MP 型号和 EX2300-48MP 型号除外）

确保已将设备机箱接地。使用适合您当地使用的 AC 电源线（请参阅 EX2300 交换机的 AC 电源线规格），将交换机上的电源连接到已接地的 AC 电源插座时，AC 电源线将提供附加的接地性能。

谨慎：

对于机箱需要单独接地导线的安装，请经过许可的电工完成此连接，然后再将交换机连接到电源。有关接地的说明，请参阅将 EX 系列交换机接地。

EX2300 交换机中的电源安装在后面板上。

要将 AC 电源连接到交换机：

（此步骤适用于 EX2300 交换机（EX2300-24MP 型号和 EX2300-48MP 型号除外）挤压电源线接线夹两侧，将接线夹的 L 形端插入后面板 AC 电源线插座上下托架的孔中（请参阅图 3 和图 4）。

EX2300 交换机（EX2300-24MP 型号除外）和 EX2300-48MP 型号中的电源线接线夹延伸出机箱 3 英寸（7.62 厘米）。
找到交换机随附的电源线;电源线带有适合您当地使用的插头。请参阅 EX2300 交换机的 AC 电源线规格。

警告：
确保电源线未凌乱置于地面，以使人们可以绊倒或阻碍交换机组件的通路。
将电源线的耦接器端插入后面板上的 AC 电源线插座中。
（此步骤适用于 EX2300 交换机（EX2300-24MP 和 EX2300-48MP 型号除外）将电源线推入电源线接线夹调整螺母的插槽中。旋转螺母，直到其牢牢顶到耦接器的底座，而且螺母中的插槽从交换机顶部旋转 90°（请参阅图 5 和图 6）。
如果 AC 电源插座具有电源开关，请将其设置到关闭（0）位置。
将电源线插头插入 AC 电源插座。
如果 AC 电源插座具有电源开关，请将其设置到开启（|）位置。

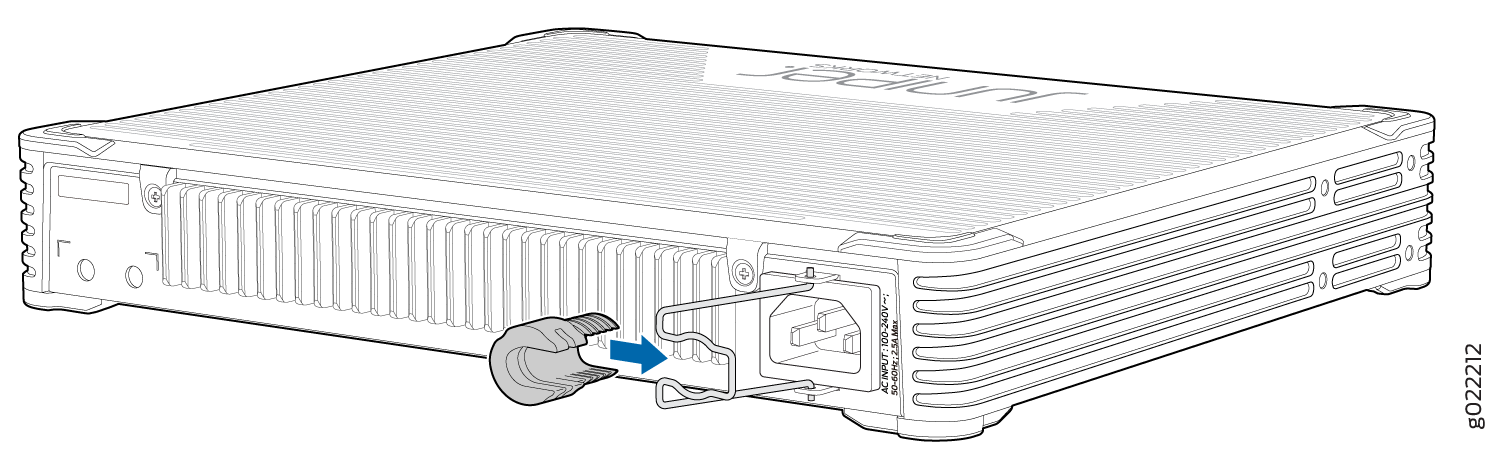

图 3：将 AC 电源线接线夹连接到 EX2300-C 交换机上的 AC 电源线插座 Connecting an AC Power Cord Retainer Clip to the AC Power Cord Inlet on EX2300-C Switches

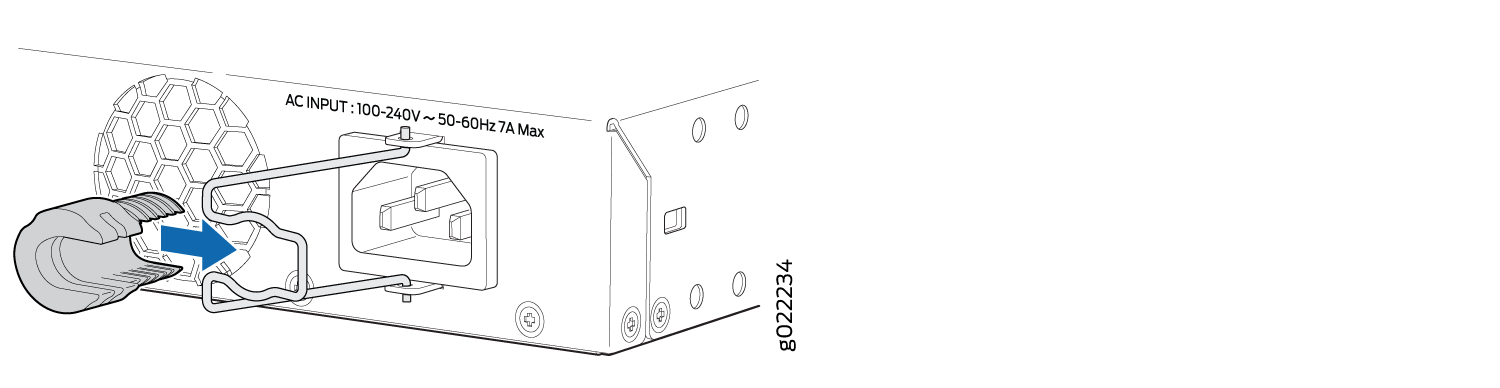

图 4：将 AC 电源线接线夹连接到 EX2300 交换机（EX2300-C 交换机除外）和 EX2300-24MP 和 EX2300-48MP 型号 Connecting an AC Power Cord Retainer Clip to the AC Power Cord Inlet on EX2300 Switches Except the EX2300-C Switch and the EX2300-24MP and EX2300-48MP Models

Connecting an AC Power Cord Retainer Clip to the AC Power Cord Inlet on EX2300 Switches Except the EX2300-C Switch and the EX2300-24MP and EX2300-48MP Models

之外的 AC 电源线插座

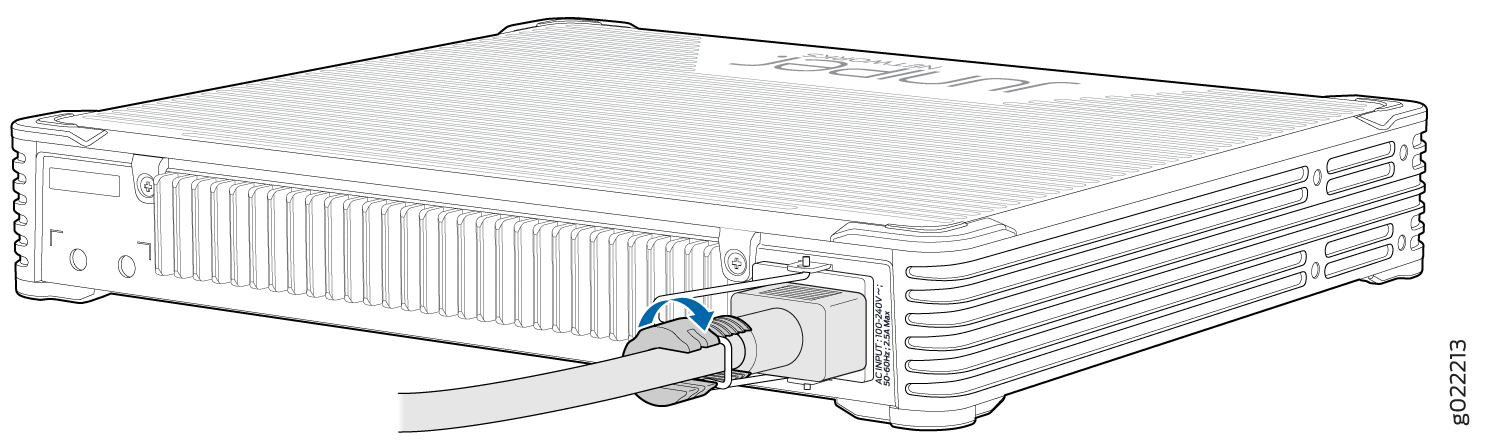

图 5：将 AC 电源线连接到 EX2300-C 交换机上的 AC 电源线插座 Connecting an AC Power Cord to the AC Power Cord Inlet on EX2300-C Switches

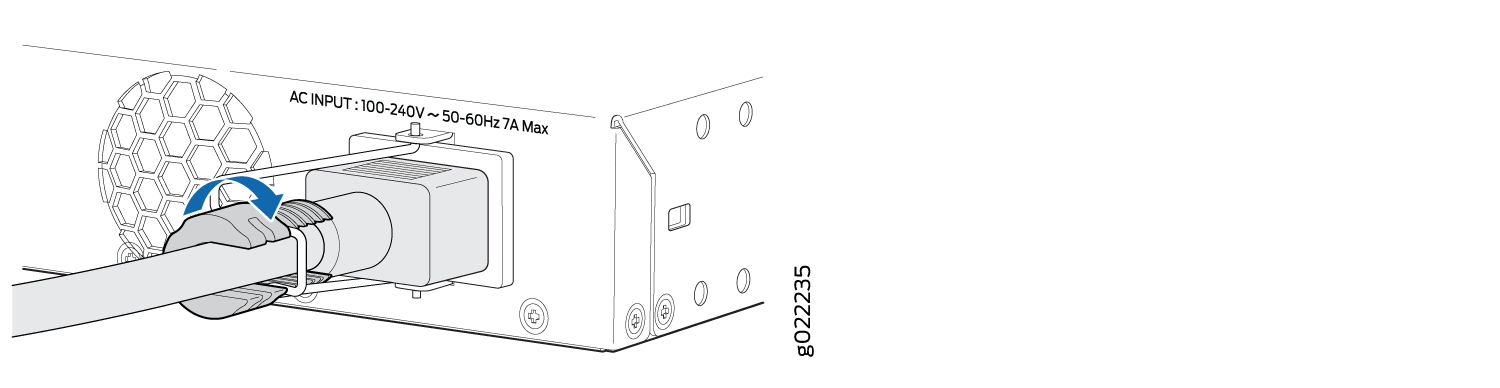

图 6：将 AC 电源线连接到 EX2300 交换机（EX2300-C 交换机除外）上的 AC 电源线插座 Connecting an AC Power Cord to the AC Power Cord Inlet on EX2300 Switches Except EX2300-C Switches

Connecting an AC Power Cord to the AC Power Cord Inlet on EX2300 Switches Except EX2300-C Switches

将 DC 电源连接到 EX2300 交换机

开始将 DC 电源连接到交换机之前，请确保已将交换机机箱接地。

谨慎：

将电源连接到交换机之前，必须由持证电工将电缆接线片连接到接地电缆和电源电缆。接线片连接不正确的电缆可能会损坏交换机（例如导致短路）。

为达到安全和抗电磁干扰（EMI）要求并确保设备正常运行，交换机在连接到电源之前必须先接地。对于机箱需要单独接地导线的安装，请使用交换机机箱上保护性接地端子接地。有关接地的说明，请参阅将 EX 系列交换机接地。

注意：

DC 系统需要接地，AC 系统建议接地。

确保您已采取必要的预防措施来防止静电放电（ESD）损坏（请参阅防止静电放电损坏）。

确保您已准备好以下部件和工具：

DC 电源电缆（14 AWG），其附带的环状接线片（Molex 0190700067或等效器件）（未提供）由持证电工连接到这些电缆
十字（+）螺丝起子，2 号

此过程仅适用于 EX2300-24T-DC 型号。电源内置在 EX2300-24T-DC 型号的后面板上。

警告：

DC 供电的交换机只能安装在访问受限的位置。

要将 DC 电源连接到交换机：

确保输入断路器打开，使电缆导线在您连接 DC 电源时不会带电。

注意：
交换机中的 DC 电源有四个端子，标记为 INPUT 1+、 INPUT 1–、 INPUT 2+和 INPUT 2– ，用于连接标记为正极（+）和负极（-）的 DC 电源电缆。端子由透明塑料封套覆盖。

注意：
DC 电源布线序列警告和 DC 电源电气安全准则中的 INPUT 1+ 和 INPUT 2+ 端子称为 +RTN 和 INPUT 1– 和 INPUT 2- 端子，称为 –48 V。
抓住中间的塑料封套，小心地向外折弯，然后将其拉出。保存好盖板。
在电源电缆周围安装热缩管绝缘。
要安装热缩管：
1. 滑动电缆连接到接线片桶的电缆部分上的管子。确保导管盖住电线的末端和连接到接线片的桶。
2. 用热枪缩小管子。确保管道四侧均匀地加热，使其紧紧地收缩在电缆周围。
图 7 显示了安装散热管的步骤。

注意：
不要使导管过热。

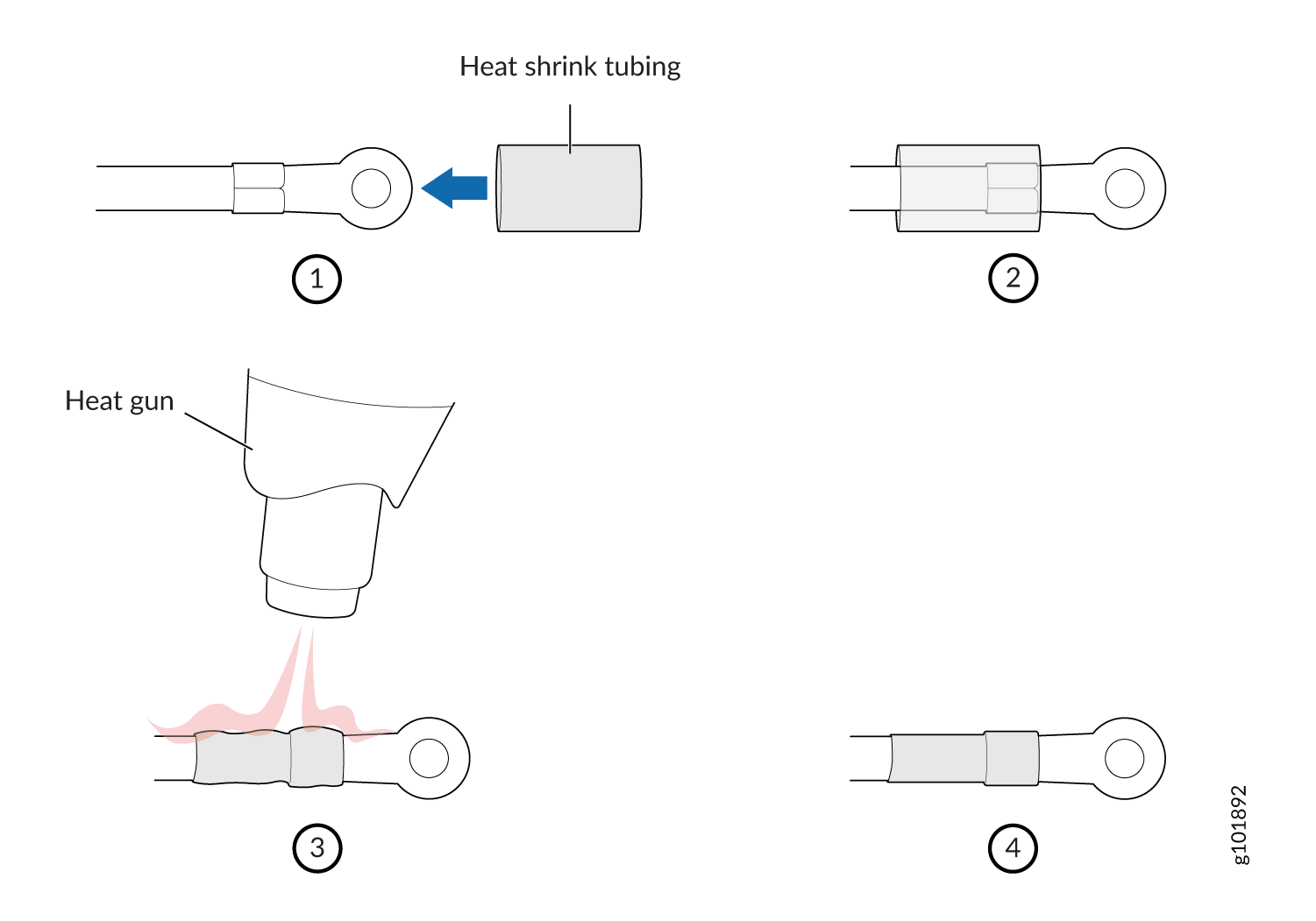

图 7：如何安装散热管
使用螺丝起子卸下端子上的螺丝。保存好螺丝。

警告：
确保电源电缆不会阻碍交换机组件的通路，也未凌乱置于地面，以使人们绊倒。

注意：
要提供充足的电力，请将 DC 输入电线端接在 –48 VDC 时至少可提供 7.5 A 的设备 DC 电源上。
将电源连接到电源。使用端子上的螺丝，将附加在电缆上的环状接线片拧到相应的端子，将电源电缆固定到电源上（请参阅图 8）。
图 8：将电源电缆上的环状接线片固定到 DC 电源的端子
- 要将电源连接到一个电源：
  1. 将正极（+） DC 电源电缆的环状接线片固定到 DC 电源的 INPUT 1+ 或 INPUT 2+ 端子。
  2. 将负极（-） DC 电源电缆的环状接线片固定到 DC 电源的 INPUT 1– 或 INPUT 2- 端子。
  3. 使用螺丝起子拧紧电源端子上的螺丝，直至拧紧。不要过紧 — 施加 8 lb-in.（0.9 Nm）和 9 lb-in.（1.02 Nm）的扭矩。
- 要将电源连接到两个电源：
  1. 将正极（+） DC 电源电缆的环状接线片从第一个 DC 电源固定到电源的 INPUT 1+ 端子。
  2. 将负极（-） DC 电源电缆的环状接线片从第一个 DC 电源固定到电源的 INPUT 1– 端子。
  3. 将正极（+） DC 电源电缆的环状接线片从第二个 DC 电源固定到电源的 INPUT 2+ 端子。
  4. 将负极（-） DC 电源电缆的环状接线片从第二个 DC 电源固定到电源的 INPUT 2– 端子。
  5. 使用螺丝起子拧紧两个电源上的电源端子上的螺丝，直至贴合。不要过紧 — 施加 8 lb-in.（0.9 Nm）和 9 lb-in.（1.02 Nm）的扭矩。
将塑料封套钩住接线盒的一侧，然后小心地向内折弯，使其同时钩住另一侧。
合上输入断路器。
