ACX7509 转发引擎板维护

维护 ACX7509 路由器包括卸下和安装转发引擎板 （FEB）。

ACX7509 路由器随附了一个或两个转发引擎板 （FEB），水平安装在机箱中部，位于前部的灵活 PIC 集中器 （FPC） 和路由和控制板 （RCB） 之间，以及后部的风扇托盘之间。

必须卸下并安装相应的风扇托架才能安装和卸下 FEB。请参阅 ACX7509风扇托架维护 ，以安装和卸下风扇托架。

在冗余配置中，ACX7509 FEB 是可热拔除和可热插入的 现场可更换部件 （FRU）。在基本配置中，您需要先安装第二个 FEB，然后才能卸下故障的 FEB。

注意：

在拆卸后 60 分钟内用空白面板或新的 FEB 更换故障的 FEB。

在更换 FEB 之前，请确保您手头有以下设备：

  • 防静电袋或防静电垫

  • 静电放电 （ESD） 接地带可缠绕在裸露的手腕上。

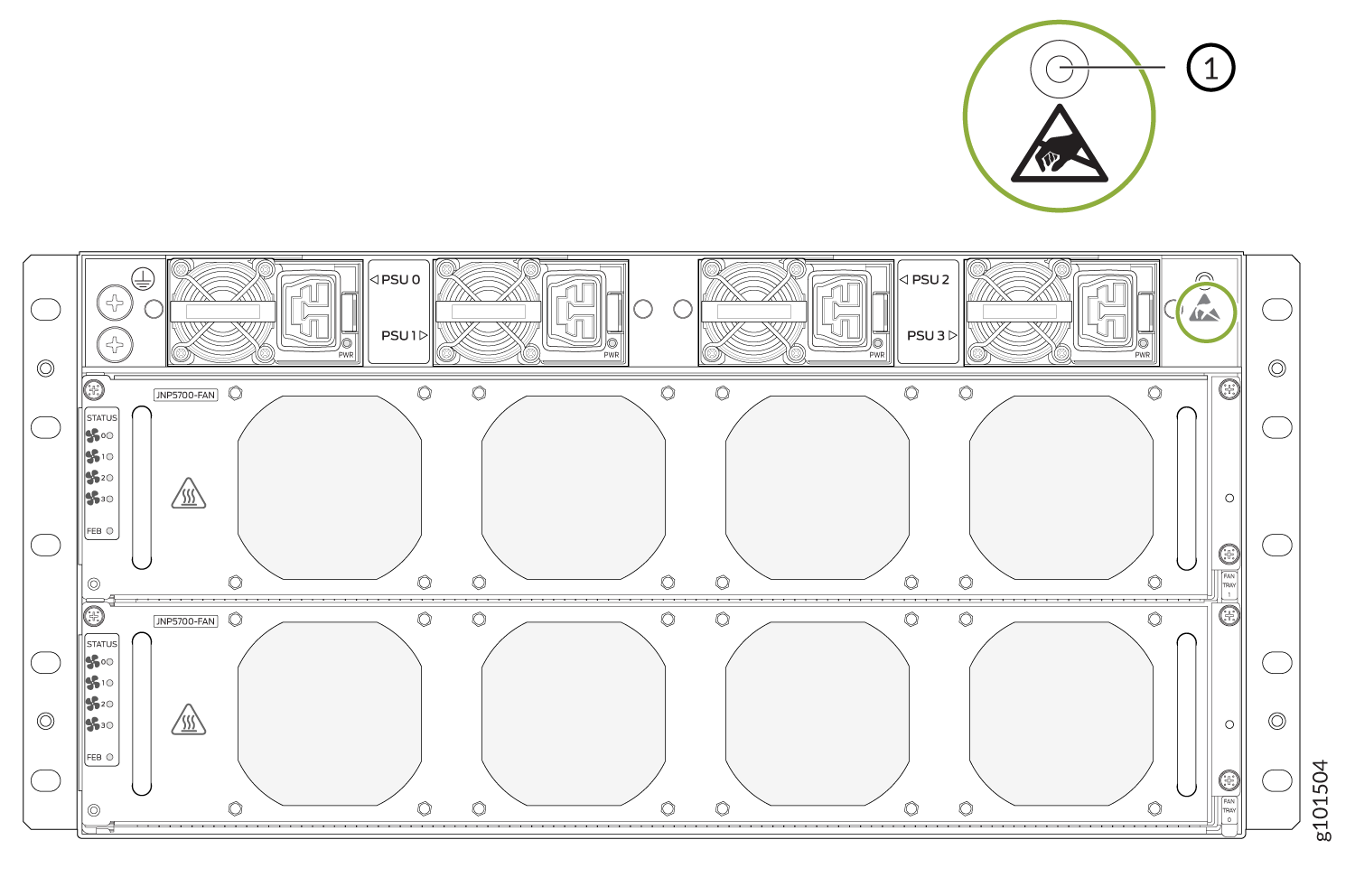

    图 1：ACX7509 路由器 ESD Point on Rear of the ACX7509 Router背面的 ESD 点
    1
    —

    ESD 点



  • 更换 FEB 或空插槽盖

从 ACX7509 路由器上卸下转发引擎板

要从 ACX7509 路由器机箱卸下 FEB：

  1. 使用request chassis feb slot slot number offline命令使 FEB 脱机。
    注意：

    在 CLI 中，如果使用命令 request chassis feb slot slot number offline使主 FEB 脱机，则将显示流量丢失警告消息，并且 FEB 脱机请求将被拒绝。如果脱机/重启仍用于主 FEB，请在命令之外使用 force 选项。

    CLI 中显示警告消息： "warning: RCB and FEB work in the paired slot mode. FEB %s offline/restart will result in traffic loss and does not cause a switchover. Please re-try after initiating a mastership switchover using 'request chassis routing-engine master switch' CLI. If offline/restart is still intended, use 'force' option in addition to this CLI."

    注意：

    如果您怀疑 FEB 有故障，并希望确保数据包不会流经 FEB，请关闭 FEB 电源，而不是使 FEB 脱机。要关闭 FEB 的电源，请使用命令 set chassis feb power-off slot slot number 。在使该插槽中的新 FEB 联机之前，必须使用 delete chassis feb power-off slot slot number 命令删除旧配置。
  2. 将防静电袋或防静电垫放在平坦、稳定的表面上。
  3. 将 ESD 接地腕带的一端缠绕并固定在裸露的手腕上，然后将腕表的另一端连接到机箱上的 ESD 点。ESD 点位于 ACX7509 路由器的背面（参见 图 1）。
  4. 卸下相应的风扇托架（参见图 1）。
  5. 用手指松开 FEB 的固定螺钉。请参阅图 2。

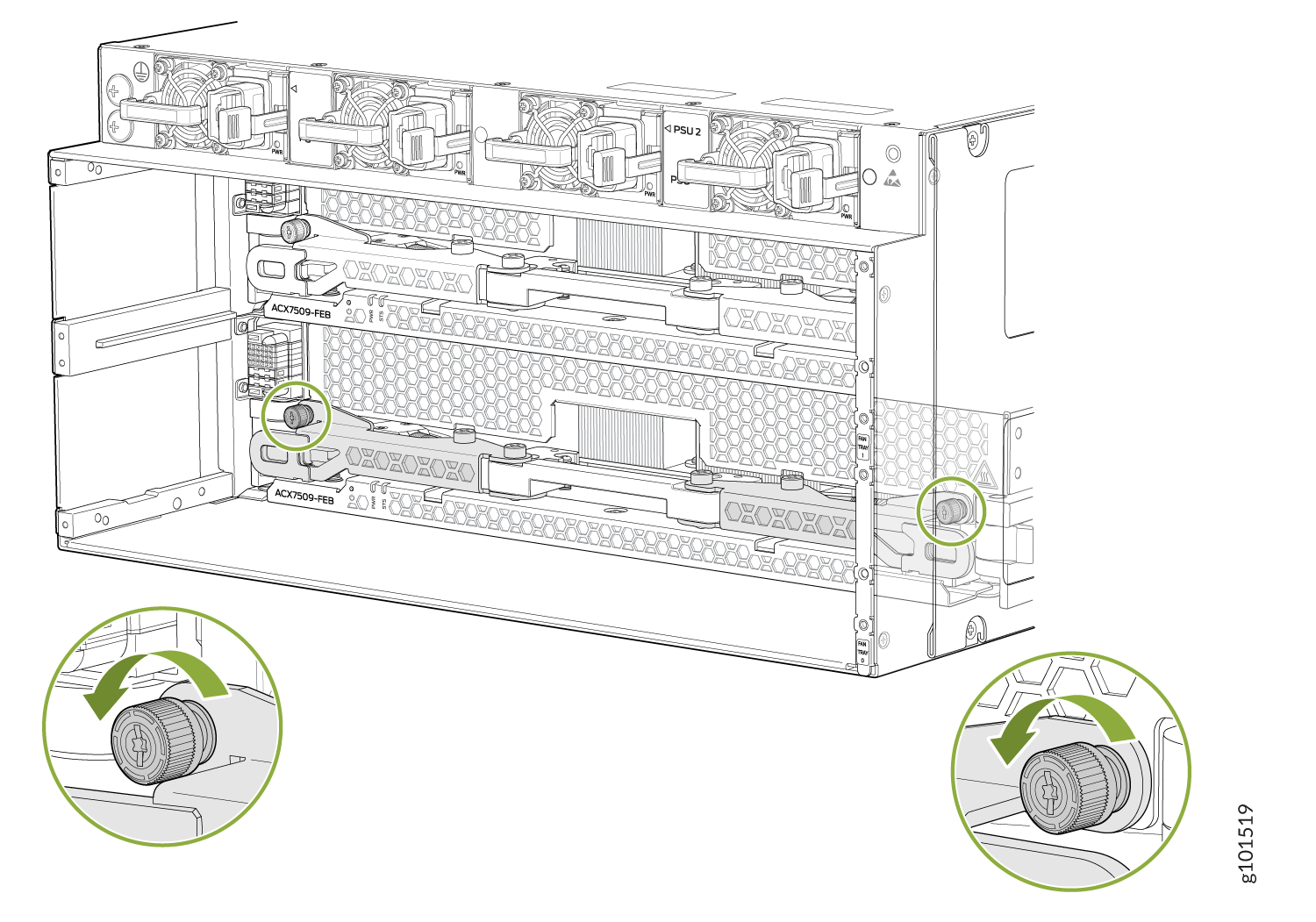

    图 2：松开外加螺钉 Technical illustration of a network switch chassis showing installation of components with thumbscrews highlighted in green for securing ACX7509-FEB modules.
  6. 松开弹出器手柄，然后将它们分开。FEB 从插槽中滑出大约四分之一。请参阅图 3。

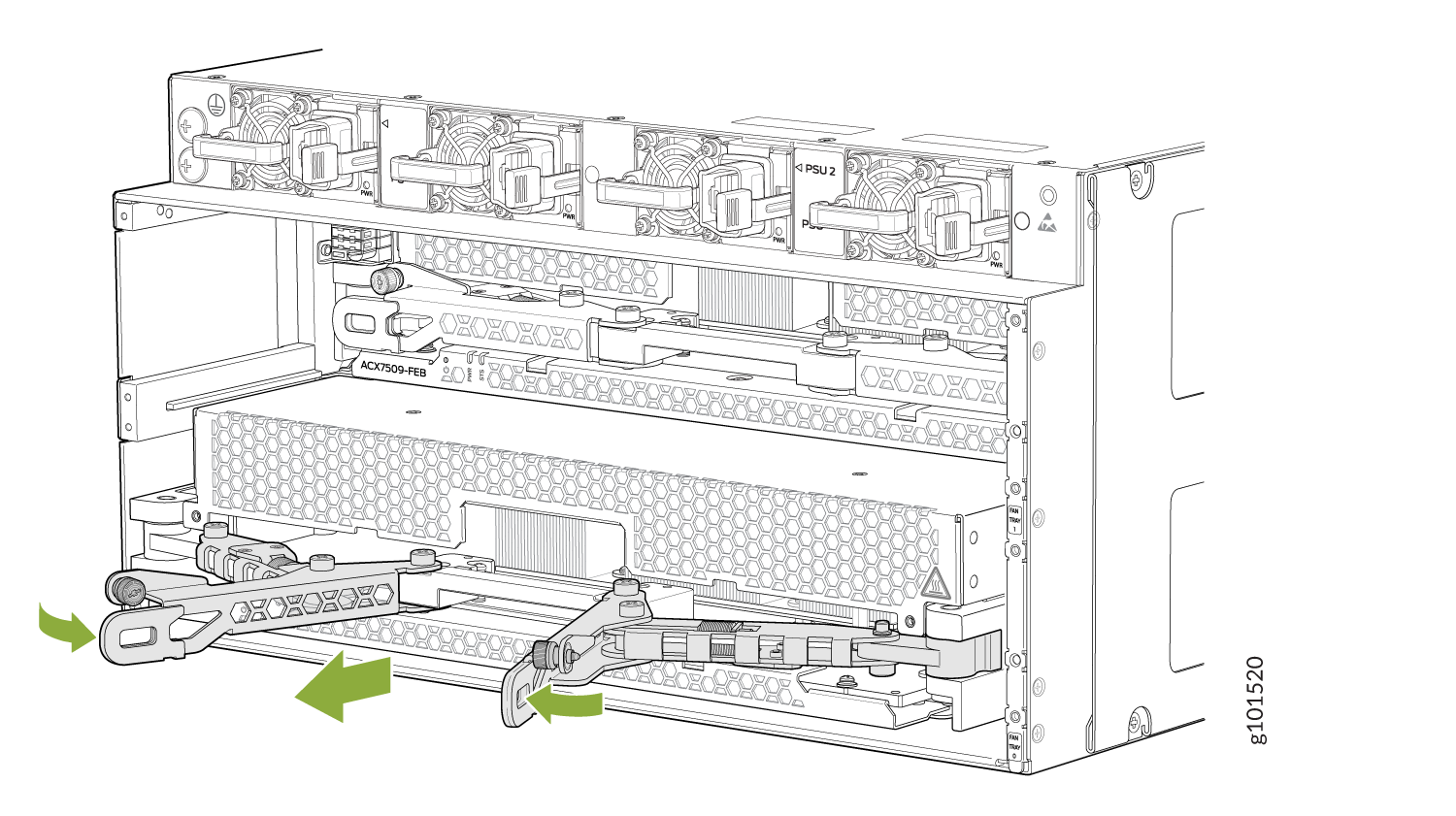

    图 3：展开弹出器手柄并从ACX7509机箱 Rear view of a Juniper Networks ACX Series router showing Field Replaceable Units including PSUs and fan modules. Green arrows indicate the removal or installation process of components like the ACX7509-FEB.上卸下 FEB
  7. 用一只手抓住弹出器手柄，在将 FEB 滑出插槽时将另一只手放在 FEB 下方以获得支撑。
  8. 将 FEB 放在防静电垫上，印刷电路板 （PCB） 朝上。小心不要通过连接器碰撞或处理 FEB。如果您没有防静电垫，请让另一个人帮助您将防静电袋滑过 FEB，然后再将其放在稳定的表面上。
    谨慎：

    卸下硬件组件后，请勿将硬件组件堆叠在一起。将每个组件放在防静电垫上，放在稳定、平坦的表面上。

在 ACX7509 路由器中安装转发引擎板

要安装 FEB，请执行以下作：

  1. 将防静电袋或防静电垫放在平坦、稳定的表面上。
  2. 将 ESD 接地腕带的一端缠绕并固定在裸露的手腕上，然后将腕表的另一端连接到机箱上的 ESD 点。ESD 点位于ACX7509路由器背面（参见 图 1）。
  3. 卸下相应的风扇托架（参见图 1）。
  4. 卸下故障的 FEB（请参阅从 ACX7509 路由器卸下转发引擎板），或者，如果安装了 FEB 空白，则拉动空白处的四分之一圈旋钮，按下它们，然后轻轻地将空白从插槽中拉出（参见图 4）。

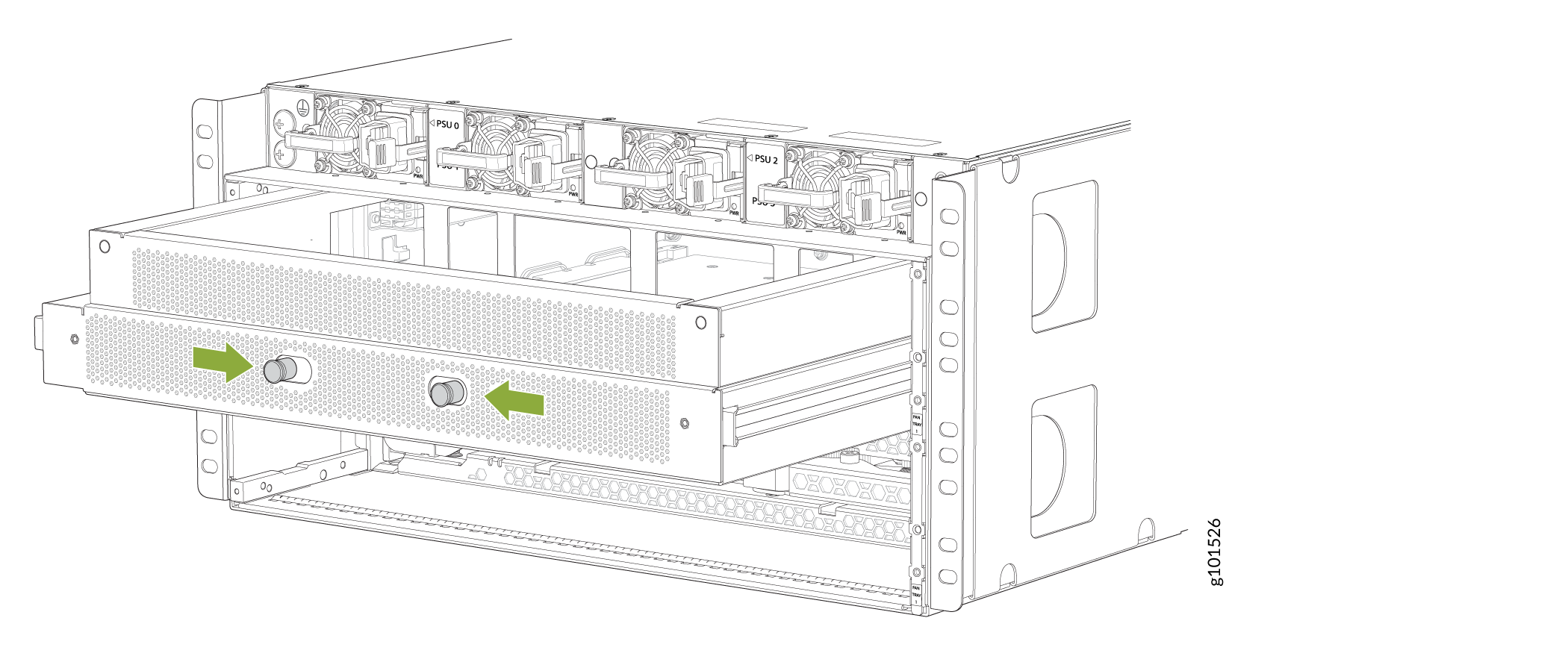

    图 4：删除 FEB 空白 Technical illustration of a server's chassis with four power supply units labeled PSU 0 to PSU 3 and a removable module with green knobs for maintenance.
  5. 用一只手抬起 FEB 手柄，另一只手支撑下边缘。
  6. 轻轻地将 FEB 滑入打开的插槽中，直到弹出器手柄啮合并开始关闭。
  7. 抓住两个弹出器手柄，然后将它们向内折叠，直到它们锁定以固定 FEB（见图 5）。

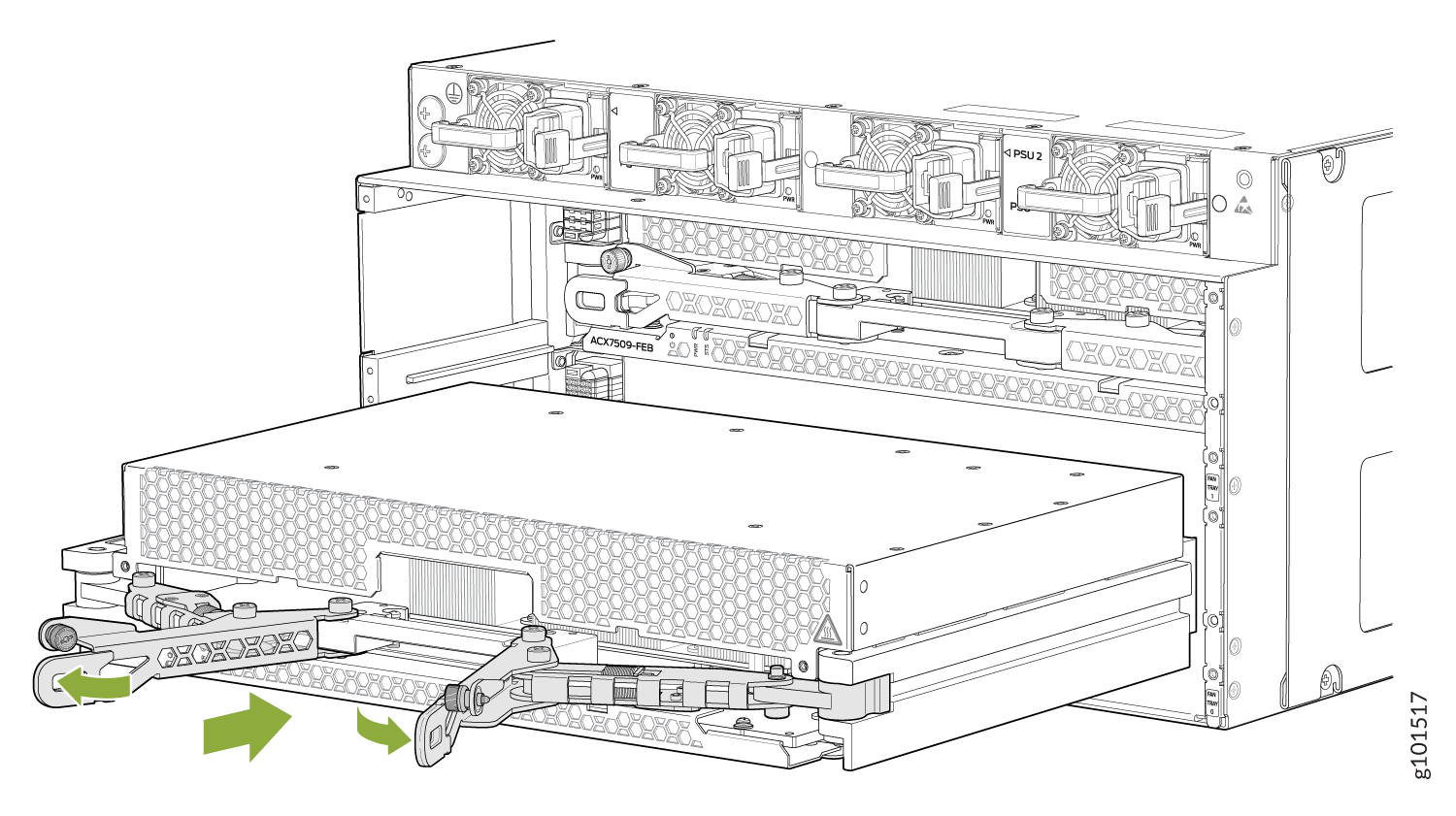

    图 5：安装 ACX7509 FEB Technical illustration of a modular network device showing the removal of an ACX7509-FEB module with green arrows indicating direction.
  8. 用手拧紧外加螺钉。
    注意：

    安装 FEB0 后，安装风扇托架 0，安装 FEB1 后，安装风扇托架 1。安装后，两个风扇托架都必须连接回机箱上，以确保服务不会中断。
  9. 使用request chassis feb slot slot number online命令使 FEB 联机。

    您可以使用 show chassis fabric febs 和 命令 show chassis fabric plane-location 检查 FEB 的状态。

    注意：

    如果使用 set chassis feb power-off slot slot 命令完全关闭了 FEB 的电源，则必须删除配置才能使 FEB 联机。要删除配置并使替换 FEB 联机，请使用命令 delete chassis feb power-off slot slot number 。
