本页内容


ACX710 系统概述

ACX710 通用城域网路由器说明

瞻博网络 ACX710 通用城域网路由器是一款高性能路由器，旨在提供满足移动回传演进需求的解决方案。

ACX710 路由器提供经济高效且紧凑的聚合解决方案，支持分段路由和以太网 VPN （EVPN） 等新兴部署。ACX710 支持众多功能，例如使用 NETCONF 和 YANG 的现代网络管理以及有助于满足高速网络日益增长的需求的精确同步。

您可以使用 Junos OS CLI 配置和监控 ACX710 路由器。您还可以使用瞻博网络 Routing Director（即之前的 Juniper Paragon Automation）来安装、管理和监控这些路由器。

ACX710 路由器的优势

  • Optimized space—ACX710 路由器占地空间小，并且针对空间受限的部署进行了优化。

  • High performance—ACX710 路由器提供高密度 1GbE、10GbE 和 100GbE 端口，具有 320 Gbps 的全双工吞吐量和 24 Gbit DRAM 数据包缓冲。ACX710 旨在提供支持新兴部署的解决方案。

  • Zero-touch provisioning—ACX710 路由器支持全自动部署 （ZTP），使您能够以最少的手动干预实现配置和部署的自动化。这有助于节省时间并加快部署速度。

ACX710 系统概述

ACX710 路由器是 1-U 紧凑型固定配置型号，具有高密度 1GbE、10GbE 和 100GbE 端口。ACX710 路由器提供 320 Gbps 的全双工吞吐量和 24 Gbit DRAM 数据包缓冲。

我们在为这些路由器提供配送时，会配备一个具有双电源的直流电源模块，以及一个带有五个高性能风扇的风扇托架，可有效为机箱降温。

图 1 显示了 ACX710 路由器的正面。

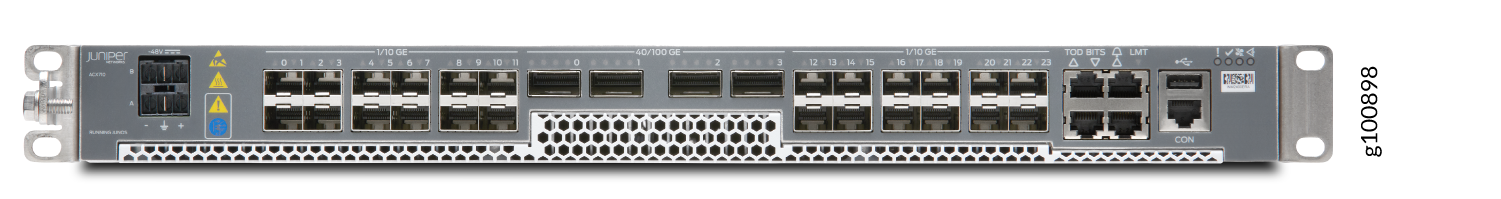

图 1：ACX710 路由器 Juniper Networks router or switch module with 1/10 GE and 40/100 GE ports, RJ45 ports, redundant power inputs, cooling system, and management ports.的前视图

图 2 显示了 ACX710 路由器的后视图。

图 2：ACX710 路由器 Rear panel of rack-mounted device with four cooling fans, hexagonal grilles, heat and electrical warning labels, and number 8100899.后视图

另见

ACX710 路由器型号

ACX710 路由器配有一个双馈电直流电源模块和一个带五个高性能风扇的风扇托架。

ACX710 路由器的型号为 ACX710-DC。

ACX710 路由器硬件和 CLI 术语映射

表 1 介绍了 ACX710 路由器文档中使用的硬件术语以及 Junos OS CLI 中使用的相应术语。

表 1：ACX710 路由器文档中使用的等效术语的 CLI

硬件项（如 CLI 中所示）

描述（如 CLI 中所示）

值（如 CLI 中所示）

文档中的项目

其他信息

Chassis

ACX710

–

路由器机箱

ACX710 路由器的机箱物理规格

Routing Engine

RE-ACX710

–

内置路由引擎

FPC n

灵活 PIC 集中器（FPC;FPC 相当于线卡）的缩写名称

的 n 值始终为 0。

路由器没有实际的 FPC。在这种情况下，FPC 指的是路由器本身。

Junos OS作命令中使用的接口命名约定

PIC n

物理接口卡 （PIC） 的缩写名称

的值 n 是 0-1 范围内的值。

路由器没有实际的 PIC

路由器前面板上的内置网络端口映射到逻辑 PIC。

Junos OS作命令中使用的接口命名约定

xcvr n

收发器的缩写名称

n 等效于安装收发器的端口号的值。

光收发器

端口和接口规格

Power Supply 0

总成，水泵，直流馈电 B，气流流出

–

直流电源模块

ACX710 路由器的数据中心电源规格

Fan tray 0

风扇模块，气流流出

-

风扇托架

ACX710 路由器中的冷却系统和气流

ACX710 系统软件概述

ACX710 路由器使用 Junos作系统 （OS），该作系统提供第 2 层和第 3 层交换、路由和安全服务。在 ACX710 路由器上运行的相同 Junos OS 代码库也适用于所有瞻博网络的 QFX 系列和 EX 系列交换机，以及 J 系列、MX 系列、ACX 系列、PTX 系列和 T Series 路由器。
