Gerenciando a visão de topologia
Visualizando a topologia da rede
A visão de topologia permite que você visualize todos os dispositivos descobertos em sua rede, sobrepostos em um mapa. Você pode criar locais, edifícios, pisos, áreas externas, armários e racks usando o assistente de localização em Topologia View. Você pode usar a Vista de Topologia para ampliar ou ampliar um site ou um edifício. Você também pode ver a conectividade entre um dispositivo e seus vizinhos imediatos, detalhes de alarmes, detalhes da porta e assim por diante. Um exemplo de como o mapa de topologia se parece depois que você adicionou os detalhes de localização é mostrado na Figura 1.
principal de topologia
O display de topologia é criado colocando as imagens do dispositivo em camadas sobre as imagens importadas da planta do piso.
Além das tarefas descritas nas tarefas de visão de topologia, você pode executar as seguintes tarefas a partir do painel Topology View:
Zoom in e Zoom Out — você pode usar os botões de zoom (
) ou zoom para
obter uma visão detalhada ou de alto nível. O Network Director permite que você amplie e visualize detalhes até o nível de rack, se tiver racks definidos e dispositivos atribuídos ao rack. Pan — O Network Director permite que você pane o toplog. Você pode mover os dispositivos para diferentes partes na topologia segurando o botão do mouse para baixo e arrastando para uma parte específica do mapa.
O Network Director exibe os locais, edifícios e coordenadas geográficas no mapa de topologia com base no endereço especificado durante a configuração dos locais. No entanto, você pode mover os dispositivos para outro local selecionando, arrastando e deixando o dispositivo cair no local correto. Por exemplo, você pode mover um site de um site dos EUA para um site de Bangalore na topologia usando o recurso Pan. Isso ajuda a determinar a localização correta de um site porque, ao configurar os detalhes da localização, não é obrigatório fornecer as informações do endereço.
Pesquisar e localizar — você pode pesquisar por todos os nós, como locais, edifícios, andares, dispositivos específicos, todos os dispositivos em um andar e assim por diante, inserindo uma palavra-chave de pesquisa ou o nome completo do dispositivo no campo de pesquisa. Ao inserir os critérios de pesquisa, você pode ver a lista de nós ou apenas um nó com base nos critérios de pesquisa. Ao selecionar o nó, o Network Director localiza o nó e a visão de topologia é garimpada para garantir que o nó selecionado esteja centrado na página. Nos casos em que um dispositivo esteja na borda do mapa, o canto está alinhado de acordo para colocar o dispositivo à vista.

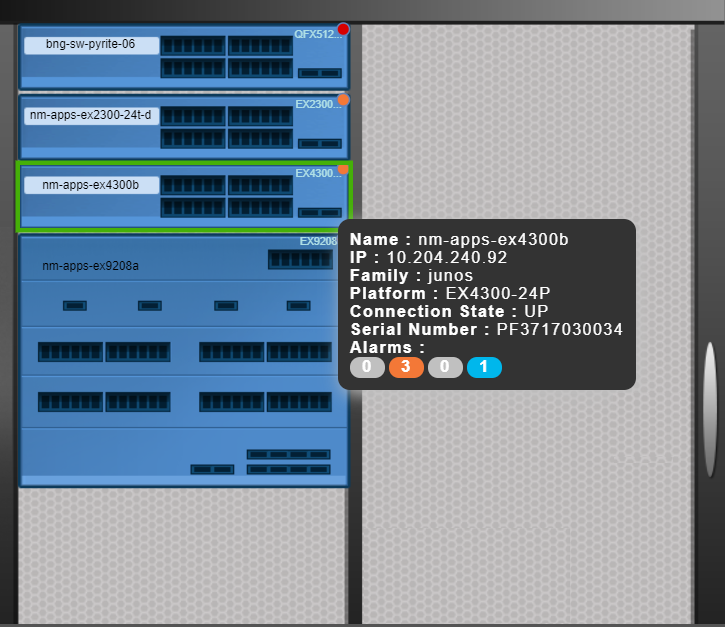

Veja detalhes — Se você passar por cima de uma entidade (local, edifício, dispositivo), a entidade é destacada e o Network Director exibe detalhes como o nome do edifício ou endereço IP e o número de alarmes ativos naquela entidade. Um ponto colorido que aparece no canto superior direito da entidade identifica se há alarmes na entidade e a cor do ponto indica o nível de gravidade do alarme. Consulte a Tabela 1 para saber mais sobre o indicador de gravidade do alarme para cada gravidade do alarme.
Tabela 1: Indicador de gravidade do alarme Gravidade do alarme
Indicador
Crítico
Principais
Menor
Informativo
Nota:Cada uma dessas entidades pode ter alarmes de diferentes gravidades. O Network Director exibe o indicador com base no alarme mais grave em uma entidade. Por exemplo, se um dispositivo tiver 3 alarmes informativos e um alarme importante, o Network Director exibe o indicador para o alarme principal (
).Destaque e selecione a conectividade do dispositivo — Selecione um dispositivo e clique em Visualizar a conectividade do dispositivo, visualizar a conectividade de VC ou visualizar a conectividade da rede virtual para visualizar a conectividade do dispositivo selecionado com outros dispositivos. Cada uma dessas tarefas, exceto a conectividade do dispositivo de visualização, só são visíveis quando você seleciona um dispositivo que faz parte de um Virtual Chassis ou uma rede virtual. As imagens do dispositivo são exibidas juntamente com detalhes como nome, endereço IP e o link de conectividade entre os dispositivos.
Navegação — Use as migalhas de navegação no topo da página para navegar por locais, edifícios, pisos, armários ou corredores. Pois existem mais de uma entidade em qualquer nível de dar, você pode usar a seta para baixo na migalha de pão para navegar até essa entidade. Por exemplo, se você quiser navegar do andar 1 no edifício-1 ao andar 3 no edifício-2, você pode usar a seta para baixo na migalha de pão do edifício para selecionar o edifício-2 e a seta para baixo na migalha de chão para selecionar o piso 3.
Informações do host — você pode usar o
botão para expandir os membros para visualizar os detalhes do host. Você também pode visualizar as máquinas virtuais se o host for um hipervisor e gerenciado pelo Network Director.
Renovando a topologia
Você pode atualizar os dispositivos descobertos e gerenciados pelo Network Director a partir do painel tarefas no Topology View. Você pode adicionar a tarefa de topologia de atualização às principais tarefas tanto nas visualizações se você usar essa tarefa com frequência.
Para atualizar o processo de descoberta de dispositivos:
Topologia de visualização
A janela De atualização de topologia exibe os detalhes de trabalho de descoberta de dispositivos de atualização descritos na Tabela 2.
Campo |
Descrição |
|---|---|
Nome do trabalho |
O nome do trabalho de topologia De atualização, juntamente com a ID de emprego. |
Horário de início |
O momento em que o trabalho de descoberta de atualização é iniciado. |
Tempo de término |
O momento em que o trabalho de descoberta de atualização é concluído. |
Progresso percentual |
Mostra o progresso do trabalho em porcentagem. Quando o trabalho é concluído, exibe 100 porcentuais. |
Status |
A situação do trabalho. A situação está em andamento até que o trabalho seja concluído. |
Contagem de dispositivos-alvo |
O número total de alvos para a descoberta de dispositivos. |
Contagem de dispositivos descobertos |
O número total de dispositivos descobertos para os quais os parâmetros SNMP são especificados.
Nota:
Na visão de topologia, você pode ver as conexões de rede de apenas aqueles dispositivos descobertos para os quais os parâmetros LLDP, SNMP e STP são definidos. |
Contagem de sub-redes descobertas |
O número total de sub-redes descobertas. |
Alvos |
A tabela Targets exibe os endereços IP de gerenciamento dos dispositivos descobertos juntamente com o status do processo de descoberta. |
Use as setas direita e esquerda para navegar pelas páginas descobertas. Você pode especificar os detalhes a serem exibidos em uma página selecionando a caixa de lista de itens de exibição e especificando o número de itens a serem exibidos em uma página.
Clique em Fechar para fechar a página de Topologia de atualização e retornar à página principal de Topologia.
Ver o trabalho de descoberta de topologia
Para ver os trabalhos de descoberta na vista de topologia, clique em Ver Topologia Discovery Job. A janela Topology Discovery Jobs abre exibindo detalhes dos trabalhos relacionados à topologia conforme descrito na Tabela 3. Para ver qualquer coluna oculta, o mouse sobre o título da coluna, selecione a seta para baixo e clique em Colunas. Selecione a caixa de verificação para exibir as colunas ocultas.
Campo |
Descrição |
|---|---|
ID do trabalho |
Para cada tarefa baseada em trabalho, o log de auditoria inclui uma ID de trabalho. |
Nome do trabalho |
O nome do trabalho. |
Por cento |
A porcentagem de conclusão do trabalho. |
Estado |
A situação do trabalho:
|
Resumo |
Resumo do trabalho agendado e executado com status. |
Horário de início programado |
O tempo de UTC no computador do cliente quando o trabalho está programado para começar. |
Tempo de início real |
O tempo real em que o trabalho começou. |
Tempo de término |
O momento em que o trabalho foi concluído. |
Usuário |
A ID de login do usuário que iniciou a tarefa. |
Recorrência |
O tempo recorrente em que o trabalho será reiniciado. |
Para ver os detalhes de um trabalho de descoberta de topologia, selecione uma linha e clique em Mostrar detalhes. Para cancelar uma vaga agendada, selecione uma vaga agendada para um horário posterior ou um trabalho em andamento e clique em Cancelar.
Configuração de locais
Você pode configurar locais e atribuir dispositivos a esses locais configurando a Visualização de Localização. Para configurar a visualização de localização, veja Configuração da visualização da localização.
Visualizando os detalhes do alarme
Você pode ver os detalhes do alarme no local, edifício, piso, armário, corredor e níveis de rack. Com base no nó de localização, os alarmes são agregados e exibidos. Ou seja, todos os alarmes para um determinado edifício são agregados e exibidos no nível do edifício. Os alarmes são exibidos como pontos vermelhos, laranja, amarelo e azul, indicando alarmes críticos, principais, menores e de informações. O Network Director atualiza e exibe as mudanças de status do alarme em tempo real na visão de Topologia. Para ver os detalhes do alarme de um dispositivo, navegar até o nível do dispositivo, selecionar um dispositivo e clicar em uma das seguintes opções de Alarme no painel tarefas:
Mostrar alarmes por gravidade, veja alarmes pelo Monitor de gravidade
Mostrar alarmes por categoria, ver alarmes por monitor de categoria
Mostrar alarmes por estado, ver alarmes por monitor de estado
Mostrar alarmes ativos atuais, veja o monitor de alarmes ativos atuais
Descobrindo os hosts do Linux
Com base no método de descoberta de LLDP, você pode descobrir os hosts para várias plataformas Linux, como Ubuntu, CentOS e Red Hat, clicando em Atualizar topologia. Você também pode visualizar as informações adicionais na ponta da ferramenta que aparece quando você mouse sobre um host. Esses hosts também mostram ícones que identificam se um servidor está baseado em sua respectiva plataforma. Por exemplo, se um servidor é um servidor Linux genérico, um ícone linux é mostrado na topologia.
Você deve habilitar o LLDP tanto no switch quanto no host.
Exibindo conectividade de dispositivos
No nível do dispositivo, você pode ver os detalhes de conectividade de um dispositivo e os detalhes de todos os dispositivos que estão conectados ao dispositivo especificado usando Topology View no Network Director. A visão de conectividade do dispositivo também exibe vários detalhes sobre o dispositivo selecionado e os vizinhos imediatos. O nível de detalhe que o Network Director exibe na visão de conectividade do dispositivo difere com base no tipo de dispositivo que você escolhe.
Para ver os detalhes de conectividade de um dispositivo:
- Faça um dos seguintes:
Enquanto estiver na visão lógica, de localização, dispositivo ou de visualização personalizada, selecione o dispositivo para o qual você deseja visualizar a conectividade no painel de visualização e clique em Conectividade > visualizar a conectividade dos dispositivos no painel de tarefas.
Na Vista de Topologia, navegue até um dispositivo em um edifício, piso, área externa, armário ou rack e selecione o dispositivo para o qual deseja ver os detalhes de conectividade e clique em Conectividade > Visualizar a conectividade dos dispositivos a partir do painel de tarefas de topologia.
Nota:O contêiner de tarefas de conectividade só está disponível depois de selecionar um dispositivo.
A página de conectividade de dispositivos é aberta. Você pode visualizar os detalhes de conectividade do dispositivo em vista gráfica ou na vista da grade. A visualização padrão é a visão gráfica.
Na visão gráfica, o dispositivo é exibido no centro e sua conectividade de rede a todos os dispositivos conectados são exibidas como na Figura 2. Mouse sobre um dispositivo para visualizar detalhes do dispositivo em destaque.
Nota:Se o dispositivo selecionado estiver conectado a um dispositivo que não é um dispositivo da Juniper Networks, este último aparece escurecido na página de conectividade de dispositivos indicando que o dispositivo não é gerenciado pelo Network Director.

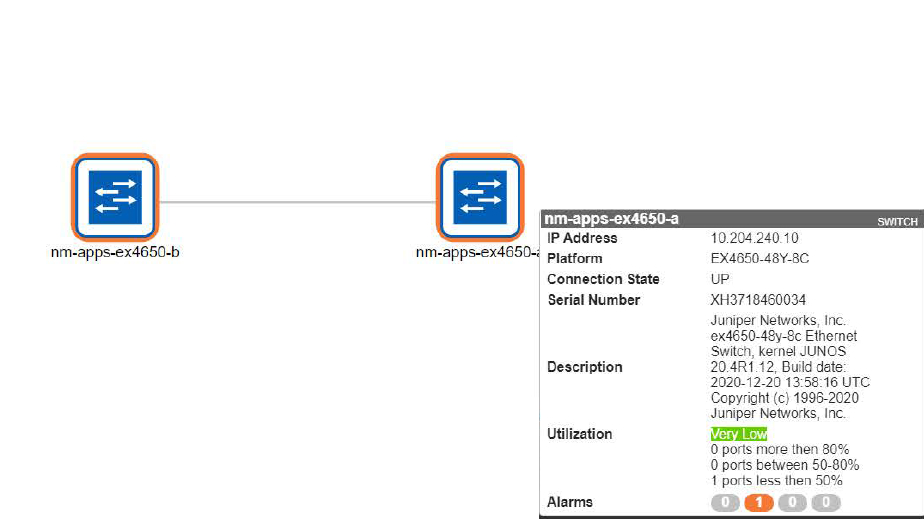

Figura 2: Exibição dos detalhes da conexão em vista
gráfica
Se o dispositivo selecionado estiver conectado a mais de sessenta dispositivos, todos os dispositivos conectados serão destacados em uma forma circular ou em uma forma de grade. Se o dispositivo selecionado estiver conectado a menos de 60 dispositivos, então os links entre os dispositivos interconectados serão exibidos.
As imagens do dispositivo são exibidas juntamente com detalhes como nome, endereço IP e informações de estado do alarme em rótulos coloridos que fornecem informações de saúde e acessibilidade. Você também pode ver os detalhes dos hosts ou máquinas virtuais que estão conectados aos switches.
Você pode ver os seguintes detalhes na conectividade do dispositivo — visão gráfica:
Nome — o nome do dispositivo fornecido enquanto configura o dispositivo. O nome do dispositivo é exibido como um rótulo.
IP — o endereço IP do dispositivo.
Família — A família ou a plataforma à qual o dispositivo pertence. A família pode ser um JUNOS-EX, JUNOS-QFX, JUNOS-QF e MSSOS.
Número de série — número de série do dispositivo.
Alarmes — os detalhes do alarme que exibem o número de alarmes críticos, principais, menores ou informações para o dispositivo. Os detalhes dos alarmes são codificados por cores para indicar seu nível de gravidade conforme mostrado na Figura 3. O Network Director atualiza e exibe as mudanças de status do alarme em tempo real na visão de Topologia.
Figura 3: Indicador de
alarme
Estado de conexão — status de conexão do dispositivo. O estado de conexão pode ser atualizado para cima, PARA BAIXO ou N/A. O Network Director atualiza e exibe as mudanças de estado de conexão em tempo real na visão de Topologia.

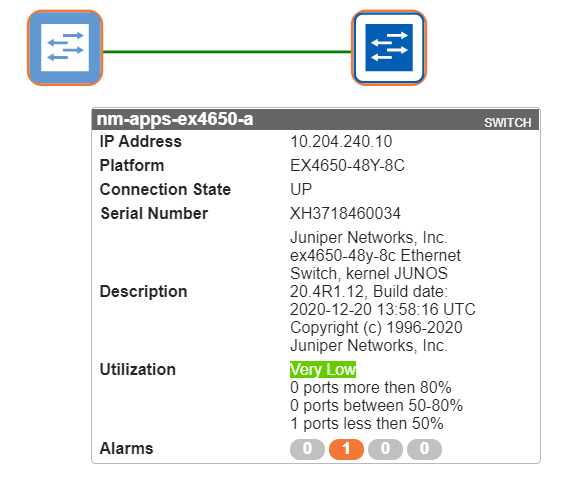

Status do link — indica se o link entre dois dispositivos está PARA CIMA ou PARA BAIXO conforme mostrado na Figura 4. O Network Director atualiza e exibe as mudanças de status do link em tempo real na visão de Topologia.
Figura 4: Indicador
de status do enlace

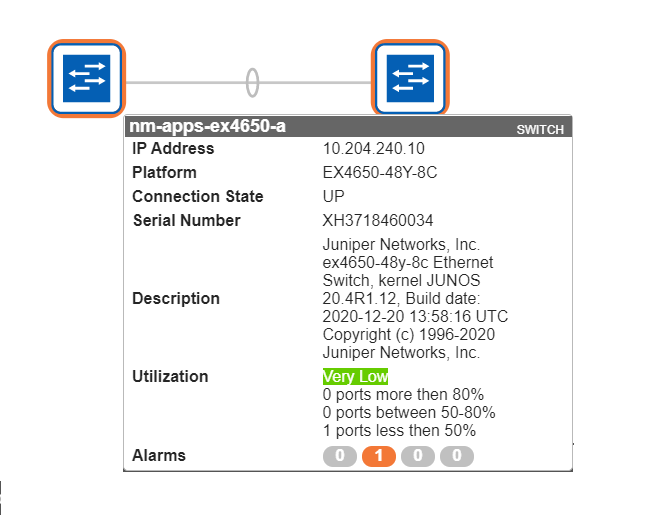

LAG — identifica conexões configuradas como LAGs conforme mostrado na Figura 5.
Figura 5: LAGs na visão
de conectividade do dispositivo
Você pode ver os seguintes detalhes da máquina virtual conectada aos hosts:
Máquina virtual — nome da máquina virtual.
Nome do host — Nome do host ao qual a máquina virtual está conectada.
VNetwork — Nome da rede virtual.
OS — Nome do sistema operacional no qual a máquina virtual está sendo executada.
Estado de conexão — status de conexão da máquina virtual. O estado de conexão pode ser para cima, PARA BAIXO ou N/A.
Estado de alimentação — Estado da fonte de alimentação: ligado ou alimentado.

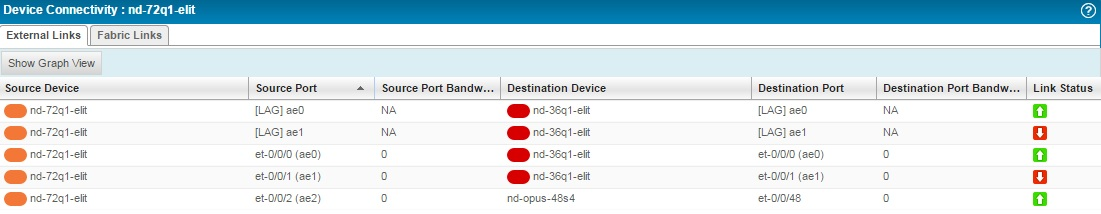

- Clique em Mostrar vista da grade para ver os detalhes de conectividade do dispositivo em um formato tabular conforme exibido na Figura 6.
Figura 6: Exibição dos detalhes da conexão na visualização da grade
Os detalhes a seguir são exibidos na tabela:
Nó de origem — Nome do dispositivo especificado enquanto configura o dispositivo.
Porta de origem — Porta de origem do dispositivo.
Largura de banda de porta de origem %— Porcentagem em tempo real de largura de banda usada na porta de origem.
Nó de destino — nome do dispositivo ou dispositivo a que o dispositivo está conectado.
Porta de destino — o número de porta no dispositivo de destino ao qual o dispositivo de origem está conectado.
Largura de banda de porta de destino %— porcentagem em tempo real de largura de banda usada na porta de destino.
Status do link — indica se o link para o dispositivo está para cima ou para baixo.
Você pode classificar os detalhes na tabela na ordem ascendente ou descendo para cada coluna. Você também pode usar filtros para exibir apenas os detalhes de conectividade do dispositivo desejado.
Exibição da conectividade virtual do chassi
Você pode ver a conectividade entre os componentes do Virtual Chassis usando a tarefa de conectividade de VC de visualização. Você pode acessar essas tarefas de todas as visualizações, exceto a visualização do painel.
Para ver os detalhes de conectividade de um Virtual Chassis:

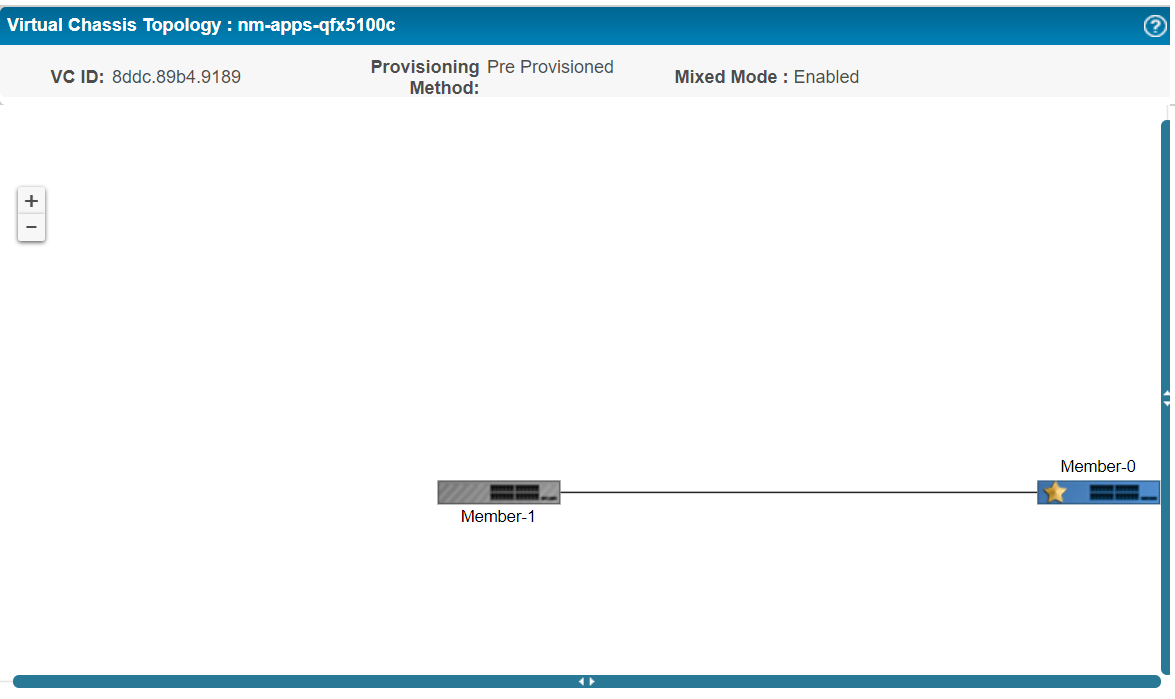

- Clique em Conectividade > visualize a conectividade de VC a partir do painel de tarefas. O Network Director exibe a conectividade entre os membros do Virtual Chassis selecionado, conforme mostrado na Figura 7. Os membros inativos e quaisquer membros com alarmes em estado baixo são mostrados como ícones cinzas na topologia que identifica o estado do membro. Passe o mouse sobre um membro para ver os detalhes desse membro.
Figura 7: Exibindo a conectividade para um chassi
virtual
Na Figura 7, os detalhes da conexão são representados por linhas verdes, amarelas e vermelhas.
A linha verde indica que o nó está conectado a todas as Interconexões corretamente e todas as funções estão normais.
A linha amarela indica que o nó está apenas parcialmente conectado à Interconexão. Ou seja, o nó pode estar conectado a uma interconexão, mas não a todas as Interconexões.
A linha vermelha indica que o nó não está conectado a nenhuma das interconexões.
Os detalhes a seguir são exibidos no painel superior da visão de topologia do Virtual Chassis, conforme mostrado na Tabela 4.
Tabela 4: Detalhes comuns para o Virtual Chassis Detalhes
Desciption
VC ID
Todos os membros de uma configuração do Virtual Chassis compartilham um identificador Virtual Chassis (VCID). Esse identificador é derivado de parâmetros internos.
Método de provisionamento
O modo de provisionamento do membro. O modo de provisionamento pode ser autoprovisionado, pré-provisionado ou não pré-provisionado.
Em uma configuração que não é pré-provisionada, a seleção do primário e do backup é determinada pelo valor de prioridade de função primária e fatores secundários no algoritmo eleitoral de papel primário.
Modo VC
Indica se o Virtual Chassis está misto ou não.
Os detalhes a seguir são exibidos na visualização de topologia do Virtual Chassis para cada membro, dependendo da função do membro conforme mostrado na Tabela 5.
Tabela 5: Detalhes dos membros do VC Detalhes
Descrição
Papel
Nome
Nome do switch de membro fornecido enquanto configura o dispositivo. O nome do dispositivo é exibido como um rótulo.
Placa de linha de backupprimária
Número de série
Número de série do switch de membro.
Placa de linha de backup primária
Plataforma
Plataforma do dispositivo. A plataforma pode ser QFX5100, QFX5110 ou QFX10002.
Placa de linha de backup primária
Prioridade
O valor prioritário da função primária. Este é o fator mais importante para determinar a função do switch de membro dentro da configuração do Virtual Chassis.
Placa de linha de backup primária
Função operacional
Função operacional do dispositivo. Um dispositivo pode ser configurado para uma função específica, mas pode operar na mesma ou em uma função diferente. Por exemplo, um dispositivo spine configurado com uma função de mecanismo de roteamento pode operar como uma placa de linha. Portanto, a função operacional deste dispositivo é a Placa de Linha.
A função operacional pode ser mecanismo de roteamento ou placa de linha.
Placa de linha de backup primária
Função de configuração
A função configurada do dispositivo. Isso pode ser mecanismo de roteamento ou placa de linha.
Placa de linha de backup primária
Status do membro
Exibe o status de cada dispositivo membro:
Presente — o dispositivo está conectado e funcionando bem.
Não está presente — o dispositivo não está conectado ao VC.
Inativo — o dispositivo está conectado, mas não está em execução.
Não provisionado — uma configuração na qual as funções dos membros são atribuídas automaticamente; não configurado estaticamente (pré-provisionado).
Pré-provisionado — uma configuração que permite controlar deterministicamente a ID do membro e a função atribuída a um membro, associando o membro ao seu número de série.
Placa de linha de backup primária
Além dos detalhes acima, ao expandir os detalhes do host, você também pode visualizar os detalhes do membro e o link conectado à máquina virtual.
Upload de planos de piso
Você pode enviar a planta de piso da Vista de Topologia se já tiver uma planta de piso para um edifício específico em um local.
Para carregar a planta de piso:
Mapa de topologia de upload
Você pode enviar um mapa de topologia para uma área externa a partir da Vista de Topologia.
Para carregar o mapa:
