VPNs baseadas em rotas e baseadas em políticas com NAT-T
Network Address Translation-Traversal (NAT-T) é um método usado para gerenciar problemas relacionados à tradução de endereço IP encontrados quando os dados protegidos pelo IPsec passam por um dispositivo configurado com NAT para tradução de endereços.
Entendendo o NAT-T
Network Address Translation-Traversal (NAT-T) é um método para contornar problemas de tradução de endereço IP encontrados quando dados protegidos por IPsec passam por um dispositivo NAT para tradução de endereços. Qualquer alteração no endereçamento ip, que é a função do NAT, faz com que o IKE descarte pacotes. Depois de detectar um ou mais dispositivos NAT ao longo do caminho de dados durante as trocas de Fase 1, o NAT-T adiciona uma camada de encapsulamento do Protocolo de Datagram do Usuário (UDP) aos pacotes IPsec para que eles não sejam descartados após a tradução do endereço. O NAT-T encapsula o tráfego IKE e ESP dentro do UDP com a porta 4500 usada como porta de origem e destino. Como os dispositivos NAT envelhecem as tradução de UDP obsoletas, são necessárias mensagens keepalive entre os pares.
O NAT-T é habilitado por padrão, portanto, você deve usar a declaração no nível de hierarquia para desativar o NAT-T.no-nat-traversal[edit security ike gateway gateway-name
Existem duas categorias amplas de NAT:
NAT estático, onde há uma relação de um a um entre os endereços privados e públicos. O NAT estático funciona em direções de entrada e saída.
NAT dinâmico, onde há uma relação de muitos para um ou muitos para muitos entre os endereços privados e públicos. O NAT dinâmico funciona apenas na direção de saída.
A localização de um dispositivo NAT pode ser tal que:
Apenas o iniciador IKEv1 ou IKEv2 está por trás de um dispositivo NAT. Vários iniciadores podem estar por trás de dispositivos NAT separados. Os iniciadores também podem se conectar ao respondente por meio de vários dispositivos NAT.
Apenas o IKEv1 ou iKEv2 estão por trás de um dispositivo NAT.
Tanto o IKEv1 quanto o iniciador IKEv2 e o respondente estão por trás de um dispositivo NAT.
A VPN dinâmica de endpoint cobre a situação em que o endereço externo IKE do iniciador não é fixo e, portanto, não é conhecido pelo respondente. Isso pode ocorrer quando o endereço do iniciador é atribuído dinamicamente por um ISP ou quando a conexão do iniciador cruza um dispositivo NAT dinâmico que aloca endereços de um pool de endereços dinâmico.

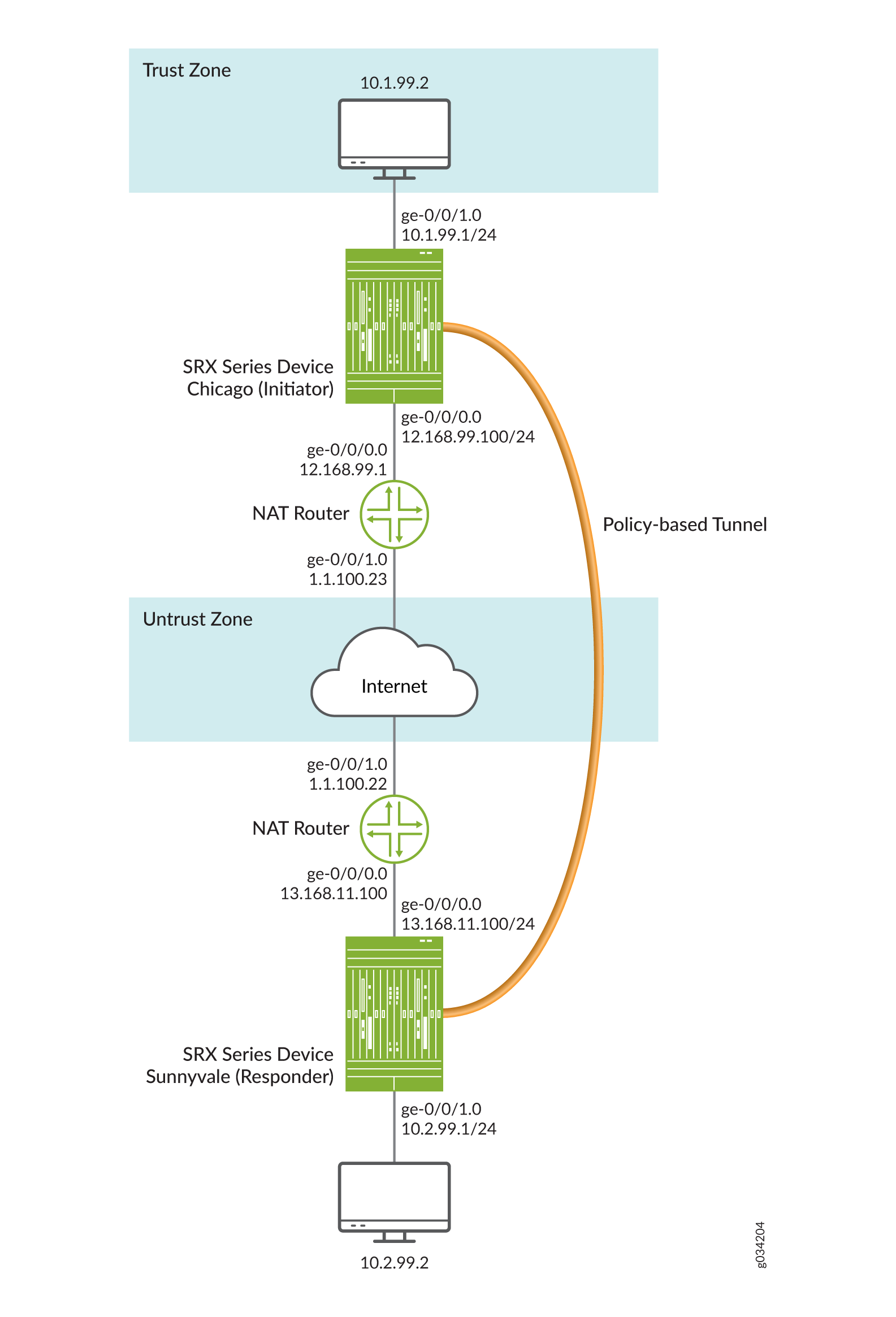

Exemplos de configuração para NAT-T são fornecidos para a topologia em que apenas o respondente está por trás de um dispositivo NAT e a topologia em que tanto o iniciador quanto o respondente estão por trás de um dispositivo NAT. A configuração de gateway IKE de site para local para NAT-T é suportada tanto no iniciador quanto no respondente. Um ID IKE remoto é usado para validar o ID IKE local de um peer durante a Fase 1 da negociação de túneis IKE. Tanto o iniciador quanto o respondente exigem uma configuração.local-identityremote-identity
Em dispositivos de SRX5400, SRX5600 e SRX5800, o dimensionamento do túnel NAT-T IPsec e os problemas de sustentação são os seguintes:
Para um determinado endereço IP privado, o dispositivo NAT deve traduzir 500 e 4500 portas privadas para o mesmo endereço IP público.
O número total de túneis de um determinado IP traduzido público não pode exceder 1000 túneis.
A partir do Junos OS Release 19.2R1, o PowerMode IPSec (PMI) para NAT-T é suportado apenas em dispositivos de SRX5400, SRX5600 e SRX5800 equipados com placa de processamento de serviços SRX5K-SPC3 (SPC) ou com firewall virtual vSRX.
Consulte também
Exemplo: Configurando uma VPN baseada em rota com o Responder behind um dispositivo NAT
Este exemplo mostra como configurar uma VPN baseada em rota com um respondente atrás de um dispositivoNAT entre uma filial e o escritório corporativo.
Requisitos
Antes de começar, leia .Visão geral do IPsec
Visão geral
Neste exemplo, você configura uma VPN baseada em rota. O Host1 usará a VPN para se conectar à sede corporativa do SRX2.

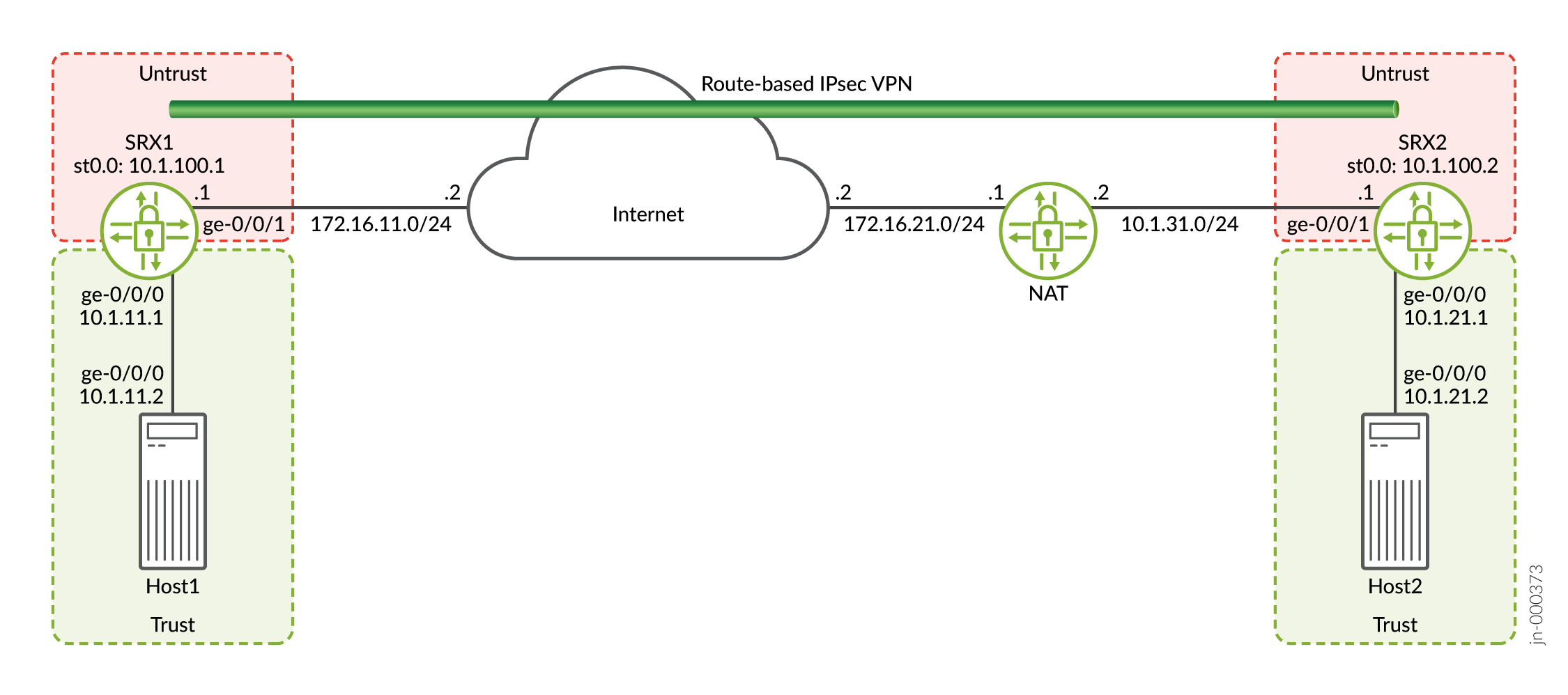

Figura 1 mostra um exemplo de topologia para VPN baseada em rota com apenas o responder atrás de um dispositivo NAT.
Neste exemplo, você configura interfaces, IPsec e políticas de segurança tanto para um iniciador no SRX1 quanto para um respondente no SRX2. Em seguida, você configura parâmetros de Fase 1 e IPsec Fase 2 do IPsec.
O SRX1envia pacotes com o endereço de destino de 172.1 6.21.1 para estabelecer a VPN.O dispositivo NATtraduzao endereço de destino para 10.1.31.1.
Veja os parâmetros de configuração específicos usados para o iniciador nos exemplos.Tabela 1Tabela 3
|
Recursos |
Nome |
Parâmetros de configuração |
|---|---|---|
|
Interfaces |
ge-0/0/1 |
172.Dia 16.24/11 |
|
ge-0/0/0 |
10.1.1 1.1/24 |
|
|
st0.0 (interface de túnel) |
10.1.100.24/1 |
|
|
Rotas estáticas |
10.1.21,0/24 |
O próximo salto é st0.0. |
|
172,16.21,1/32 |
O próximo salto é 172.Dia 16.11.2. |
|
|
Zonas de segurança |
não confiável |
|
|
confiança |
|
|
|
Políticas de segurança |
para SRX2 |
Permitir tráfego a partir de 10.1.1 1.24/0 na zona de confiança para 10,1.21.24/0 na zona não confiável. |
|
do SRX2 |
Permitir tráfego a partir de 10.1.21.24/0 na zona não confiável para 10,1,1 1 1.24/0 na zona de confiança. |
|
Recursos |
Nome |
Parâmetros de configuração |
|---|---|---|
|
Proposta |
ike_prop |
|
|
Política |
ike_pol |
|
|
Gateway |
gw1 |
|
|
Recursos |
Nome |
Parâmetros de configuração |
|---|---|---|
|
Proposta |
ipsec_prop |
|
|
Política |
ipsec_pol |
|
|
VPN |
vpn1 |
|
Veja os parâmetros de configuração específicos usados para o respondente nos exemplos.Tabela 4Tabela 6
|
Recursos |
Nome |
Parâmetros de configuração |
|---|---|---|
|
Interfaces |
ge-0/0/1 |
10.1.31,1/24 |
|
ge-0/0/0 |
10.1.21,1/24 |
|
|
st0.0 (interface de túnel) |
10,1,1 mil.24/02 |
|
|
Rotas estáticas |
172.Dia 16.Dia 11.1/32 |
O próximo salto é 10.1.31.2. |
|
10.1.11,0/24 |
O próximo salto é st0.0. |
|
|
Zonas de segurança |
não confiável |
|
|
confiança |
|
|
|
Políticas de segurança |
para SRX1 |
Permitir tráfego a partir de 10.1.21.24/0 na zona de confiança para 10,1.11.24/0 na zona não confiável. |
|
do SRX1 |
Permitir tráfego a partir de 10.1.11.24/0 na zona não confiável para 10,1.21.24/0 na zona de confiança. |
|
Recursos |
Nome |
Parâmetros de configuração |
|---|---|---|
|
Proposta |
ike_prop |
|
|
Política |
ike_pol |
|
|
Gateway |
gw1 |
|
|
Recursos |
Nome |
Parâmetros de configuração |
|---|---|---|
|
Proposta |
ipsec_prop |
|
|
Política |
ipsec_pol |
|
|
VPN |
vpn1 |
|
Configuração
- Configuração de interface, opções de roteamento e parâmetros de segurança para SRX1
- Configuração do IKE para SRX1
- Configuração de IPsec para SRX1
- Configuração de interfaces, opções de roteamento e redes P de segurança para SRX2
- Configuração do IKE para SRX2
- Configuração de IPsec para SRX2
- Configuração para o dispositivo NAT
Configuração de interface, opções de roteamento e parâmetros de segurança para SRX1
Configuração rápida da CLI
Para configurar rapidamente este exemplo, copie os seguintes comandos, cole-os em um arquivo de texto, remova quaisquer quebras de linha, altere todos os detalhes necessários para combinar com a configuração da sua rede, copiar e colar os comandos na CLI no nível de hierarquia e, em seguida, entrar no modo de configuração.[edit]commit
set security address-book book1 address Host1 10.1.11.0/24 set security address-book book1 attach zone trust set security address-book book2 address Host2 10.1.21.0/24 set security address-book book2 attach zone untrust set security policies from-zone trust to-zone untrust policy to-SRX2 match source-address Host1 set security policies from-zone trust to-zone untrust policy to-SRX2 match destination-address Host2 set security policies from-zone trust to-zone untrust policy to-SRX2 match application any set security policies from-zone trust to-zone untrust policy to-SRX2 then permit set security policies from-zone untrust to-zone trust policy from-SRX2 match source-address Host2 set security policies from-zone untrust to-zone trust policy from-SRX2 match destination-address Host1 set security policies from-zone untrust to-zone trust policy from-SRX2 match application any set security policies from-zone untrust to-zone trust policy from-SRX2 then permit set security zones security-zone untrust host-inbound-traffic system-services ike set security zones security-zone untrust host-inbound-traffic system-services ping set security zones security-zone untrust interfaces st0.0 set security zones security-zone untrust interfaces ge-0/0/1.0 set security zones security-zone trust host-inbound-traffic system-services all set security zones security-zone trust host-inbound-traffic protocols all set security zones security-zone trust interfaces ge-0/0/0.0 set interfaces ge-0/0/0 unit 0 family inet address 10.1.11.1/24 set interfaces ge-0/0/1 unit 0 family inet address 172.16.11.1/24 set interfaces st0 unit 0 family inet address 10.1.100.1/24 set routing-options static route 10.1.21.0/24 next-hop st0.0 set routing-options static route 172.16.21.1/32 next-hop 172.16.11.2
Procedimento passo a passo
O exemplo a seguir exige que você navegue por vários níveis na hierarquia de configuração. Para obter instruções sobre como fazer isso, veja Usando o Editor de CLI no modo de configuração no Guia do usuário da CLI.Use o editor de CLI no modo de configuraçãohttps://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/junos-cli/junos-cli.html
Para configurar interfaces, rotasestáticas e parâmetros de segurança:
-
Configure a interfaceconectada à Internet, Host1 e a interface usada para a VPN.
[edit] user@SRX1# set interfaces ge-0/0/0 unit 0 family inet address 10.1.11.1/24 user@SRX1# set interfaces ge-0/0/1 unit 0 family inet address 172.16.11.1/24 user@SRX1# set interfaces st0 unit 0 family inet address 10.1.100.1/24
-
Configure rotas estáticas para o tráfego que usará a VPN e o SRX1 para chegar ao dispositivo NAT.
[edit] user@SRX1# set routing-options static route 10.1.21.0/24 next-hop st0.0 user@SRX1# set routing-options static route 172.16.21.1/32 next-hop 172.16.11.2
-
Configure a zona de segurança não confiável.
[edit] user@SRX1# set security zones security-zone untrust host-inbound-traffic system-services ike user@SRX1# set security zones security-zone untrust host-inbound-traffic system-services ping user@SRX1# set security zones security-zone untrust interfaces st0.0 user@SRX1# set security zones security-zone untrust interfaces ge-0/0/1.0
-
Configure a zona de segurança de confiança.
[edit] user@SRX1# set security zones security-zone trust host-inbound-traffic system-services all user@SRX1# set security zones security-zone trust host-inbound-traffic protocols all user@SRX1# set security zones security-zone trust interfaces ge-0/0/0.0
-
Configure os livros de endereços para as redes usadas nas políticas de segurança.
[edit] user@SRX1# set security address-book book1 address Host1 10.1.11.0/24 user@SRX1# set security address-book book1 attach zone trust user@SRX1# set security address-book book2 address Host2 10.1.21.0/24 user@SRX1# set security address-book book2 attach zone untrust
-
Crie políticas de segurança para permitir o tráfego entre os hosts.
[edit] user@SRX1# set security policies from-zone trust to-zone untrust policy to-SRX2 match source-address Host1 user@SRX1# set security policies from-zone trust to-zone untrust policy to-SRX2 match destination-address Host2 user@SRX1# set security policies from-zone trust to-zone untrust policy to-SRX2 match application any user@SRX1# set security policies from-zone trust to-zone untrust policy to-SRX2 then permit user@SRX1# set security policies from-zone untrust to-zone trust policy from-SRX2 match source-address Host2 user@SRX1# set security policies from-zone untrust to-zone trust policy from-SRX2 match destination-address Host1 user@SRX1# set security policies from-zone untrust to-zone trust policy from-SRX2 match application any user@SRX1# set security policies from-zone untrust to-zone trust policy from-SRX2 then permit
Resultados
A partir do modo de configuração, confirme sua configuração entrando no , ecomandos.show interfacesshow routing-optionsshow security Se a saída não exibir a configuração pretendida, repita as instruções neste exemplo para corrigir a configuração.
[edit]
user@SRX1# show interfaces
ge-0/0/0 {
unit 0 {
family inet {
address 10.1.11.1/24;
}
}
}
ge-0/0/1 {
unit 0 {
family inet {
address 172.16.11.1/24;
}
}
}
st0 {
unit 0 {
family inet {
address 10.1.100.1/24;
}
}
}[edit]
user@SRX1# show routing-options
static {
route 10.1.21.0/24 next-hop st0.0;
route 172.16.21.1/32 next-hop 172.16.11.2;
}[edit]
user@SRX1# show security
address-book {
book1 {
address Host1 10.1.11.0/24;
attach {
zone trust;
}
}
book2 {
address Host2 10.1.21.0/24;
attach {
zone untrust;
}
}
}
policies {
from-zone trust to-zone untrust {
policy to-SRX2 {
match {
source-address Host1;
destination-address Host2;
application any;
}
then {
permit;
}
}
}
from-zone untrust to-zone trust {
policy from-SRX2 {
match {
source-address Host2;
destination-address Host1;
application any;
}
then {
permit;
}
}
}
}
zones {
security-zone untrust {
host-inbound-traffic {
system-services {
ike;
ping;
}
}
interfaces {
st0.0;
ge-0/0/1.0;
}
}
security-zone trust {
host-inbound-traffic {
system-services {
all;
}
protocols {
all;
}
}
interfaces {
ge-0/0/0.0;
}
}
}Se você terminar de configurar o dispositivo, entre no modo de configuração.commit
Configuração do IKE para SRX1
Configuração rápida da CLI
Para configurar rapidamente este exemplo, copie os seguintes comandos, cole-os em um arquivo de texto, remova quaisquer quebras de linha, altere todos os detalhes necessários para combinar com a configuração da sua rede, copiar e colar os comandos na CLI no nível de hierarquia e, em seguida, entrar no modo de configuração.[edit]commit
set security ike proposal ike_prop authentication-method pre-shared-keys set security ike proposal ike_prop dh-group group2 set security ike proposal ike_prop authentication-algorithm sha1 set security ike proposal ike_prop encryption-algorithm 3des-cbc set security ike policy ike_pol mode main set security ike policy ike_pol proposals ike_prop set security ike policy ike_pol pre-shared-key ascii-text “$ABC123” set security ike gateway gw1 ike-policy ike_pol set security ike gateway gw1 address 172.16.21.1 set security ike gateway gw1 local-identity user-at-hostname "srx1@example.com" set security ike gateway gw1 remote-identity user-at-hostname "srx2@example.com" set security ike gateway gw1 external-interface ge-0/0/1.0
Procedimento passo a passo
O exemplo a seguir exige que você navegue por vários níveis na hierarquia de configuração. Para obter instruções sobre como fazer isso, veja Usando o Editor de CLI no modo de configuração no Guia do usuário da CLI.Use o editor de CLI no modo de configuraçãohttps://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/junos-cli/junos-cli.html
Para configurar o IKE:
-
Crie uma proposta de Fase 1 do IKE.
[edit] user@SRX1# set security ike proposal ike_prop authentication-method pre-shared-keys user@SRX1# set security ike proposal ike_prop dh-group group2 user@SRX1# set security ike proposal ike_prop authentication-algorithm sha1 user@SRX1# set security ike proposal ike_prop encryption-algorithm 3des-cbc
-
Crie uma política de Fase 1 do IKE.
[edit] user@SRX1# set security ike policy ike_pol mode main user@SRX1# set security ike policy ike_pol proposals ike_prop user@SRX1# set security ike policy ike_pol pre-shared-key ascii-text “$ABC123”
-
Configure os parâmetros de gateway da Fase 1 do IKE. O endereço de gateway deve ser o IP para o dispositivo NAT.
[edit security ike gateway gw1] user@SRX1# set security ike gateway gw1 ike-policy ike_pol user@SRX1# set security ike gateway gw1 address 172.16.21.1 user@SRX1# set security ike gateway gw1 local-identity user-at-hostname "srx1@example.com" user@SRX1# set security ike gateway gw1 remote-identity user-at-hostname "srx2@example.com" user@SRX1# set security ike gateway gw1 external-interface ge-0/0/1.0
Resultados
A partir do modo de configuração, confirme sua configuração entrando no comando.show security ike Se a saída não exibir a configuração pretendida, repita as instruções neste exemplo para corrigir a configuração.
[edit]
user@SRX1# show security ike
proposal ike_prop {
authentication-method pre-shared-keys;
dh-group group2;
authentication-algorithm sha1;
encryption-algorithm 3des-cbc;
}
policy ike_pol {
mode main;
proposals ike_prop;
pre-shared-key ascii-text “$9$xPn7-VwsgaJUHqp01IcSs2g”; ## SECRET-DATA
}
gateway gw1 {
ike-policy ike_pol;
address 172.16.21.1;
local-identity user-at-hostname "srx1@example.com";
remote-identity user-at-hostname "srx2@example.com";
external-interface ge-0/0/1.0;
}Se você terminar de configurar o dispositivo, entre no modo de configuração.commit
Configuração de IPsec para SRX1
Configuração rápida da CLI
Para configurar rapidamente este exemplo, copie os seguintes comandos, cole-os em um arquivo de texto, remova quaisquer quebras de linha, altere todos os detalhes necessários para combinar com a configuração da sua rede, copiar e colar os comandos na CLI no nível de hierarquia e, em seguida, entrar no modo de configuração.[edit]commit
set security ipsec proposal ipsec_prop protocol esp set security ipsec proposal ipsec_prop authentication-algorithm hmac-sha1-96 set security ipsec proposal ipsec_prop encryption-algorithm 3des-cbc set security ipsec policy ipsec_pol perfect-forward-secrecy keys group2 set security ipsec policy ipsec_pol proposals ipsec_prop set security ipsec vpn vpn1 bind-interface st0.0 set security ipsec vpn vpn1 ike gateway gw1 set security ipsec vpn vpn1 ike ipsec-policy ipsec_pol set security ipsec vpn vpn1 establish-tunnels immediately
Procedimento passo a passo
O exemplo a seguir exige que você navegue por vários níveis na hierarquia de configuração. Para obter instruções sobre como fazer isso, veja Usando o Editor de CLI no modo de configuração no Guia do usuário da CLI.Use o editor de CLI no modo de configuraçãohttps://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/junos-cli/junos-cli.html
Para configurar o IPsec:
-
Crie uma proposta de Fase 2 do IPsec.
[edit] user@SRX1# set security ipsec proposal ipsec_prop protocol esp user@SRX1# set security ipsec proposal ipsec_prop authentication-algorithm hmac-sha1-96 user@SRX1# set security ipsec proposal ipsec_prop encryption-algorithm 3des-cbc
-
Crie a política de Fase 2 do IPsec.
[edit] user@SRX1# set security ipsec policy ipsec_pol perfect-forward-secrecy keys group2 user@SRX1# set security ipsec policy ipsec_pol proposals ipsec_prop
-
Configure os parâmetros de VPN IPsec.
[edit] user@SRX1# set security ipsec vpn vpn1 bind-interface st0.0 user@SRX1# set security ipsec vpn vpn1 ike gateway gw1 user@SRX1# set security ipsec vpn vpn1 ike ipsec-policy ipsec_pol user@SRX1# set security ipsec vpn vpn1 establish-tunnels immediately
Resultados
A partir do modo de configuração, confirme sua configuração entrando no comando.show security ipsec Se a saída não exibir a configuração pretendida, repita as instruções neste exemplo para corrigir a configuração.
[edit]
user@SRX1# show security ipsec
proposal ipsec_prop {
protocol esp;
authentication-algorithm hmac-sha1-96;
encryption-algorithm 3des-cbc;
}
policy ipsec_pol {
perfect-forward-secrecy {
keys group2;
}
proposals ipsec_prop;
}
vpn vpn1 {
bind-interface st0.0;
ike {
gateway gw1;
ipsec-policy ipsec_pol;
}
establish-tunnels immediately;
}Se você terminar de configurar o dispositivo, entre no modo de configuração.commit
Configuração de interfaces, opções de roteamento e redes P de segurança para SRX2
Configuração rápida da CLI
Para configurar rapidamente este exemplo, copie os seguintes comandos, cole-os em um arquivo de texto, remova quaisquer quebras de linha, altere todos os detalhes necessários para combinar com a configuração da sua rede, copiar e colar os comandos na CLI no nível de hierarquia e, em seguida, entrar no modo de configuração.[edit]commit
set security address-book book1 address Host2 10.1.21.0/24 set security address-book book1 attach zone trust set security address-book book2 address Host1 10.1.11.0/24 set security address-book book2 attach zone untrust set security policies from-zone trust to-zone untrust policy to-SRX1 match source-address Host2 set security policies from-zone trust to-zone untrust policy to-SRX1 match destination-address Host1 set security policies from-zone trust to-zone untrust policy to-SRX1 match application any set security policies from-zone trust to-zone untrust policy to-SRX1 then permit set security policies from-zone untrust to-zone trust policy from-SRX1 match source-address Host1 set security policies from-zone untrust to-zone trust policy from-SRX1 match destination-address Host2 set security policies from-zone untrust to-zone trust policy from-SRX1 match application any set security policies from-zone untrust to-zone trust policy from-SRX1 then permit set security zones security-zone untrust host-inbound-traffic system-services ike set security zones security-zone untrust host-inbound-traffic system-services ping set security zones security-zone untrust interfaces ge-0/0/1.0 set security zones security-zone untrust interfaces st0.0 set security zones security-zone trust host-inbound-traffic system-services all set security zones security-zone trust host-inbound-traffic protocols all set security zones security-zone trust interfaces ge-0/0/0.0 set interfaces ge-0/0/0 unit 0 family inet address 10.1.21.1/24 set interfaces ge-0/0/1 unit 0 family inet address 10.1.31.1/24 set interfaces st0 unit 0 family inet address 10.1.100.2/24 set routing-options static route 172.16.11.1/32 next-hop 10.1.31.2 set routing-options static route 10.1.11.0/24 next-hop st0.0
Procedimento passo a passo
O exemplo a seguir exige que você navegue por vários níveis na hierarquia de configuração. Para obter instruções sobre como fazer isso, veja Usando o Editor de CLI no modo de configuração no Guia do usuário da CLI.Use o editor de CLI no modo de configuraçãohttps://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/junos-cli/junos-cli.html
Para configurar interfaces, rotasestáticas e parâmetros de segurança:
-
Configure as interfaces conectadas à Internet, Host2 e à interface usada para a VPN.
[edit] user@SRX2# set interfaces ge-0/0/0 unit 0 family inet address 10.1.21.1/24 user@SRX2# set interfaces ge-0/0/1 unit 0 family inet address 10.1.31.1/24 user@SRX2# set interfaces st0 unit 0 family inet address 10.1.100.2/24
-
Configure rotas estáticas para o tráfego que usará a VPN e para o SRX2 chegar ao SRX1.
[edit] user@SRX2# set routing-options static route 172.16.11.1/32 next-hop 10.1.31.2 user@SRX2# set routing-options static route 10.1.11.0/24 next-hop st0.0
-
Configure a zona de segurança não confiável.
[edit] user@SRX2# set security zones security-zone untrust host-inbound-traffic system-services ike user@SRX2# set security zones security-zone untrust host-inbound-traffic system-services ping user@SRX2# set security zones security-zone untrust interfaces ge-0/0/1.0 user@SRX2# set security zones security-zone untrust interfaces st0.0
-
Configure a zona de segurança de confiança.
[edit] user@SRX2# set security zones security-zone trust host-inbound-traffic system-services all user@SRX2# set security zones security-zone trust host-inbound-traffic protocols all user@SRX2# set security zones security-zone trust interfaces ge-0/0/0.0
-
Configure os livros de endereços para as redes usadas nas políticas de segurança.
[edit] user@SRX2# set security address-book book1 address Host2 10.1.21.0/24 user@SRX2# set security address-book book1 attach zone trust user@SRX2# set security address-book book2 address Host1 10.1.11.0/24 user@SRX2# set security address-book book2 attach zone untrust
-
Crie políticas de segurança para permitir o tráfego entre os hosts.
[edit] user@SRX2# set security policies from-zone trust to-zone untrust policy to-SRX1 match source-address Host2 user@SRX2# set security policies from-zone trust to-zone untrust policy to-SRX1 match destination-address Host1 user@SRX2# set security policies from-zone trust to-zone untrust policy to-SRX1 match application any user@SRX2# set security policies from-zone trust to-zone untrust policy to-SRX1 then permit user@SRX2# set security policies from-zone untrust to-zone trust policy from-SRX1 match source-address Host1 user@SRX2# set security policies from-zone untrust to-zone trust policy from-SRX1 match destination-address Host2 user@SRX2# set security policies from-zone untrust to-zone trust policy from-SRX1 match application any user@SRX2# set security policies from-zone untrust to-zone trust policy from-SRX1 then permit
Resultados
A partir do modo de configuração, confirme sua configuração entrando no , e comandos.show interfacesshow routing-optionsshow security Se a saída não exibir a configuração pretendida, repita as instruções neste exemplo para corrigir a configuração.
[edit]
user@SRX2# show interfaces
ge-0/0/0 {
unit 0 {
family inet {
address 10.1.21.1/24;
}
}
}
ge-0/0/1 {
unit 0 {
family inet {
address 10.1.31.1/24;
}
}
}
st0 {
unit 0 {
family inet {
address 10.1.100.2/24;
}
}
}[edit]
user@SRX2# show routing-options
static {
route 172.16.11.1/32 next-hop 10.1.31.2;
route 10.1.11.0/24 next-hop st0.0;
}[edit]
user@SRX2# show security
address-book {
book1 {
address Host2 10.1.21.0/24;
attach {
zone trust;
}
}
book2 {
address Host1 10.1.11.0/24;
attach {
zone untrust;
}
}
}
policies {
from-zone trust to-zone untrust {
policy to-SRX1 {
match {
source-address Host2;
destination-address Host1;
application any;
}
then {
permit;
}
}
}
from-zone untrust to-zone trust {
policy from-SRX1 {
match {
source-address Host1;
destination-address Host2;
application any;
}
then {
permit;
}
}
}
}
zones {
security-zone untrust {
host-inbound-traffic {
system-services {
ike;
ping;
}
}
interfaces {
ge-0/0/1.0;
st0.0;
}
}
security-zone trust {
host-inbound-traffic {
system-services {
all;
}
protocols {
all;
}
}
interfaces {
ge-0/0/0.0;
}
}
}Se você terminar de configurar o dispositivo, entre no modo de configuração.commit
Configuração do IKE para SRX2
Configuração rápida da CLI
Para configurar rapidamente este exemplo, copie os seguintes comandos, cole-os em um arquivo de texto, remova quaisquer quebras de linha, altere todos os detalhes necessários para combinar com a configuração da sua rede, copiar e colar os comandos na CLI no nível de hierarquia e, em seguida, entrar no modo de configuração.[edit]commit
set security ike proposal ike_prop authentication-method pre-shared-keys set security ike proposal ike_prop dh-group group2 set security ike proposal ike_prop authentication-algorithm sha1 set security ike proposal ike_prop encryption-algorithm 3des-cbc set security ike policy ike_pol mode main set security ike policy ike_pol proposals ike_prop set security ike policy ike_pol pre-shared-key ascii-text “$ABC123” set security ike gateway gw1 ike-policy ike_pol set security ike gateway gw1 address 172.16.11.1 set security ike gateway gw1 local-identity user-at-hostname "srx2@example.com" set security ike gateway gw1 remote-identity user-at-hostname "srx1@example.com" set security ike gateway gw1 external-interface ge-0/0/1.0
Procedimento passo a passo
O exemplo a seguir exige que você navegue por vários níveis na hierarquia de configuração. Para obter instruções sobre como fazer isso, veja Usando o Editor de CLI no modo de configuração no Guia do usuário da CLI.Use o editor de CLI no modo de configuraçãohttps://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/junos-cli/junos-cli.html
Para configurar o IKE:
-
Crie uma proposta de Fase 1 do IKE.
[edit] user@SRX2# set security ike proposal ike_prop authentication-method pre-shared-keys user@SRX2# set security ike proposal ike_prop dh-group group2 user@SRX2# set security ike proposal ike_prop authentication-algorithm sha1 user@SRX2# set security ike proposal ike_prop encryption-algorithm 3des-cbc
-
Crie uma política de Fase 1 do IKE.
[edit] user@SRX2# set security ike policy ike_pol mode main user@SRX2# set security ike policy ike_pol proposals ike_prop user@SRX2# set security ike policy ike_pol pre-shared-key ascii-text “$ABC123”
-
Configure os parâmetros de gateway da Fase 1 do IKE. O endereço de gateway deve ser o IP para SRX1.
[edit] user@SRX2# set security ike gateway gw1 ike-policy ike_pol user@SRX2# set security ike gateway gw1 address 172.16.11.1 user@SRX2# set security ike gateway gw1 local-identity user-at-hostname "srx2@example.com" user@SRX2# set security ike gateway gw1 remote-identity user-at-hostname "srx1@example.com" user@SRX2# set security ike gateway gw1 external-interface ge-0/0/1.0
Resultados
A partir do modo de configuração, confirme sua configuração entrando no comando.show security ike Se a saída não exibir a configuração pretendida, repita as instruções neste exemplo para corrigir a configuração.
[edit]
user@SRX2# show security ike
proposal ike_prop {
authentication-method pre-shared-keys;
dh-group group2;
authentication-algorithm sha1;
encryption-algorithm 3des-cbc;
}
policy ike_pol {
mode main;
proposals ike_prop;
pre-shared-key ascii-text "$9$mP5QF3/At0IE-VsYoa36/"; ## SECRET-DATA
}
gateway gw1 {
ike-policy ike_pol;
address 172.16.11.1;
local-identity user-at-hostname "srx2@example.com";
remote-identity user-at-hostname "srx1@example.com";
external-interface ge-0/0/1.0;
}Se você terminar de configurar o dispositivo, entre no modo de configuração.commit
Configuração de IPsec para SRX2
Configuração rápida da CLI
Para configurar rapidamente este exemplo, copie os seguintes comandos, cole-os em um arquivo de texto, remova quaisquer quebras de linha, altere todos os detalhes necessários para combinar com a configuração da sua rede, copiar e colar os comandos na CLI no nível de hierarquia e, em seguida, entrar no modo de configuração.[edit]commit
set security ipsec proposal ipsec_prop protocol esp set security ipsec proposal ipsec_prop authentication-algorithm hmac-sha1-96 set security ipsec proposal ipsec_prop encryption-algorithm 3des-cbc set security ipsec policy ipsec_pol perfect-forward-secrecy keys group2 set security ipsec policy ipsec_pol proposals ipsec_prop set security ipsec vpn vpn1 bind-interface st0.0 set security ipsec vpn vpn1 ike gateway gw1 set security ipsec vpn vpn1 ike ipsec-policy ipsec_pol set security ipsec vpn vpn1 establish-tunnels immediately
Procedimento passo a passo
O exemplo a seguir exige que você navegue por vários níveis na hierarquia de configuração. Para obter instruções sobre como fazer isso, veja Usando o Editor de CLI no modo de configuração no Guia do usuário da CLI.Use o editor de CLI no modo de configuraçãohttps://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/junos-cli/junos-cli.html
Para configurar o IPsec:
-
Crie uma proposta de Fase 2 do IPsec.
[edit] user@SRX2# set security ipsec proposal ipsec_prop protocol esp user@SRX2# set security ipsec proposal ipsec_prop authentication-algorithm hmac-sha1-96 user@SRX2# set security ipsec proposal ipsec_prop encryption-algorithm 3des-cbc
-
Crie a política de Fase 2 do IPsec.
[edit] user@SRX2# set security ipsec policy ipsec_pol perfect-forward-secrecy keys group2 user@SRX2# set security ipsec policy ipsec_pol proposals ipsec_prop
-
Configure os parâmetros de VPN IPsec.
[edit] user@SRX2# set security ipsec vpn vpn1 bind-interface st0.0 user@SRX2# set security ipsec vpn vpn1 ike gateway gw1 user@SRX2# set security ipsec vpn vpn1 ike ipsec-policy ipsec_pol user@SRX2# set security ipsec vpn vpn1 establish-tunnels immediately
Resultados
A partir do modo de configuração, confirme sua configuração entrando no comando.show security ipsec Se a saída não exibir a configuração pretendida, repita as instruções neste exemplo para corrigir a configuração.
[edit]
user@SRX2# show security ipsec
proposal ipsec_prop {
protocol esp;
authentication-algorithm hmac-sha1-96;
encryption-algorithm 3des-cbc;
}
policy ipsec_pol {
perfect-forward-secrecy {
keys group2;
}
proposals ipsec_prop;
}
vpn vpn1 {
bind-interface st0.0;
ike {
gateway gw1;
ipsec-policy ipsec_pol;
}
establish-tunnels immediately;
}Se você terminar de configurar o dispositivo, entre no modo de configuração.commit
Configuração para o dispositivo NAT
Configuração rápida da CLI
O NAT estático é usado no exemplo. O NAT estático é bidirecional, o que significa que o tráfego de 10.1.31.1 a 172.16.11.1 também usará a mesma configuração de NAT.
Para configurar rapidamente este exemplo, copie os seguintes comandos, cole-os em um arquivo de texto, remova quaisquer quebras de linha, altere todos os detalhes necessários para combinar com a configuração da sua rede, copiar e colar os comandos na CLI no nível de hierarquia e, em seguida, entrar no modo de configuração.[edit]commit
set security nat static rule-set rule1 from zone untrust set security nat static rule-set rule1 rule ipsec match source-address 172.16.11.1/32 set security nat static rule-set rule1 rule ipsec match destination-address 172.16.21.1/32 set security nat static rule-set rule1 rule ipsec then static-nat prefix 10.1.31.1/32 set security policies from-zone trust to-zone untrust policy allow-out match source-address any set security policies from-zone trust to-zone untrust policy allow-out match destination-address any set security policies from-zone trust to-zone untrust policy allow-out match application any set security policies from-zone trust to-zone untrust policy allow-out then permit set security policies from-zone untrust to-zone trust policy allow-out-in match source-address any set security policies from-zone untrust to-zone trust policy allow-out-in match destination-address any set security policies from-zone untrust to-zone trust policy allow-out-in match application any set security policies from-zone untrust to-zone trust policy allow-out-in then permit set security zones security-zone trust host-inbound-traffic system-services ping set security zones security-zone trust interfaces ge-0/0/1.0 set security zones security-zone untrust host-inbound-traffic system-services ping set security zones security-zone untrust interfaces ge-0/0/0.0 set interfaces ge-0/0/0 unit 0 family inet address 172.16.21.1/24 set interfaces ge-0/0/1 unit 0 family inet address 10.1.31.2/24 set routing-options static route 172.16.11.0/24 next-hop 172.16.21.2
Verificação
Para confirmar que a configuração está funcionando corretamente, execute essas tarefas:
- Verificando o status da Fase 1 do IKE no SRX1
- Verificando associações de segurança IPsec no SRX1
- Verificando o status da Fase 1 do IKE no SRX2
- Verificando associações de segurança IPsec no SRX2
- Verificando a acessibilidade de host para host
Verificando o status da Fase 1 do IKE no SRX1
Propósito
Verifique o status da Fase 1 do IKE.
Ação
A partir do modo operacional, entre no comando.show security ike security-associations Para obter uma saída mais detalhada, use o comando.show security ike security-associations detail
user@SRX1> show security ike security-associations Index State Initiator cookie Responder cookie Mode Remote Address 302301 UP 84e8fc61d0750278 ea9a07ef032805b6 Main 172.16.21.1
user@SRX1> show security ike security-associations detail
IKE peer 172.16.21.1, Index 302301, Gateway Name: gw1
Role: Initiator, State: UP
Initiator cookie: 84e8fc61d0750278, Responder cookie: ea9a07ef032805b6
Exchange type: Main, Authentication method: Pre-shared-keys
Local: 172.16.11.1:4500, Remote: 172.16.21.1:4500
Lifetime: Expires in 19657 seconds
Reauth Lifetime: Disabled
IKE Fragmentation: Disabled, Size: 0
Remote Access Client Info: Unknown Client
Peer ike-id: srx2@example.com
AAA assigned IP: 0.0.0.0
Algorithms:
Authentication : hmac-sha1-96
Encryption : 3des-cbc
Pseudo random function: hmac-sha1
Diffie-Hellman group : DH-group-2
Traffic statistics:
Input bytes : 1780
Output bytes : 2352
Input packets: 7
Output packets: 14
Input fragmentated packets: 0
Output fragmentated packets: 0
IPSec security associations: 4 created, 0 deleted
Phase 2 negotiations in progress: 1
Negotiation type: Quick mode, Role: Initiator, Message ID: 0
Local: 172.16.11.1:4500, Remote: 172.16.21.1:4500
Local identity: srx1@example.com
Remote identity: srx2@example.com
Flags: IKE SA is createdSignificado
O comando lista todos os SAs ativos da Fase 1 do IKE.show security ike security-associations Se nenhum SAs estiver listado, houve um problema com o estabelecimento da Fase 1. Verifique os parâmetros da política de IKE e as configurações externas da interface em sua configuração.
Se os SAs estiverem listados, analise as seguintes informações:
-
Índice — Esse valor é exclusivo para cada SA IKE, que você pode usar no comando para obter mais informações sobre a SA.
show security ike security-associations index detail -
Endereço remoto — Verifique se o endereço IP remoto está correto e que a porta 4500 está sendo usada para comunicação peer-to-peer. Lembre-se que o NAT-T encapsula o tráfego IKE e ESP dentro do UDP com a porta 4500.
-
Estado do iniciador de funções
-
Ativação — a SA da Fase 1 está estabelecida.
-
Down — Havia um problema em estabelecer a Fase 1 SA.
-
Ambos os pares no par IPsec SA estão usando a porta 4500.
-
ID ID de Peer IKE — Verifique se o endereço remoto está correto.
-
Identidade local e identidade remota — Verifique se eles estão corretos.
-
-
Modo — Verifique se o modo correto está sendo usado.
Verifique se o seguinte está correto em sua configuração:
-
Interfaces externas (a interface deve ser a que recebe pacotes IKE)
-
Parâmetros de política de IKE
-
Informações-chave pré-compartilhadas
-
Parâmetros da proposta da fase 1 (devem combinar com ambos os pares)
O comando lista informações adicionais sobre associações de segurança:show security ike security-associations
-
Algoritmos de autenticação e criptografia usados
-
Vida útil da fase 1
-
Estatísticas de tráfego (podem ser usadas para verificar se o tráfego está fluindo corretamente em ambas as direções)
-
Informações sobre funções
A solução de problemas é melhor realizada no peer usando a função de resposta.
-
Informações do iniciador e do respondente
-
Número de SAs IPsec criados
-
Número de negociações da Fase 2 em andamento
Verificando associações de segurança IPsec no SRX1
Propósito
Verifique o status do IPsec.
Ação
A partir do modo operacional, entre no comando.show security ipsec security-associations Para obter uma saída mais detalhada, use o comando.show security ipsec security-associations detail
user@SRX1> show security ipsec security-associations Total active tunnels: 1 Total Ipsec sas: 1 ID Algorithm SPI Life:sec/kb Mon lsys Port Gateway <131073 ESP:3des/sha1 fc5dbac4 2160/ unlim - root 4500 172.16.21.1 >131073 ESP:3des/sha1 45fed9d8 2160/ unlim - root 4500 172.16.21.1
user@SRX1> show security ipsec security-associations detail
ID: 131073 Virtual-system: root, VPN Name: vpn1
Local Gateway: 172.16.11.1, Remote Gateway: 172.16.21.1
Local Identity: ipv4_subnet(any:0,[0..7]=0.0.0.0/0)
Remote Identity: ipv4_subnet(any:0,[0..7]=0.0.0.0/0)
Version: IKEv1
DF-bit: clear, Copy-Outer-DSCP Disabled, Bind-interface: st0.0
Port: 4500, Nego#: 7, Fail#: 0, Def-Del#: 0 Flag: 0x600a29
Multi-sa, Configured SAs# 1, Negotiated SAs#: 1
Tunnel events:
Fri Jul 22 2022 11:07:40 -0700: IPSec SA rekey successfully completed (3 times)
Fri Jul 22 2022 08:38:41 -0700: IPSec SA negotiation successfully completed (1 times)
Fri Jul 22 2022 08:38:41 -0700: User cleared IPSec SA from CLI (1 times)
Fri Jul 22 2022 08:38:41 -0700: IKE SA negotiation successfully completed (3 times)
Fri Jul 22 2022 08:38:26 -0700: IPSec SA negotiation successfully completed (1 times)
Fri Jul 22 2022 08:38:26 -0700: User cleared IPSec SA from CLI (1 times)
Fri Jul 22 2022 08:38:25 -0700: IPSec SA negotiation successfully completed (1 times)
Fri Jul 22 2022 08:38:24 -0700: User cleared IPSec SA from CLI (1 times)
Fri Jul 22 2022 08:37:37 -0700: IPSec SA negotiation successfully completed (1 times)
Direction: inbound, SPI: fc5dbac4, AUX-SPI: 0
, VPN Monitoring: -
Hard lifetime: Expires in 2153 seconds
Lifesize Remaining: Unlimited
Soft lifetime: Expires in 1532 seconds
Mode: Tunnel(0 0), Type: dynamic, State: installed
Protocol: ESP, Authentication: hmac-sha1-96, Encryption: 3des-cbc
Anti-replay service: counter-based enabled, Replay window size: 64
Direction: outbound, SPI: 45fed9d8, AUX-SPI: 0
, VPN Monitoring: -
Hard lifetime: Expires in 2153 seconds
Lifesize Remaining: Unlimited
Soft lifetime: Expires in 1532 seconds
Mode: Tunnel(0 0), Type: dynamic, State: installed
Protocol: ESP, Authentication: hmac-sha1-96, Encryption: 3des-cbc
Anti-replay service: counter-based enabled, Replay window size: 64Significado
A saída do comando lista as seguintes informações:show security ipsec security-associations
-
O gateway remoto tem umendereço nde 172.16.21.1.
-
Ambos os pares no par IPsec SA estão usando a porta 4500.
-
As SPIs, a vida útil (em segundos) e os limites de uso (ou tamanho vital em KB) são mostrados para ambas as direções. O valor 2160/ilimitado indica que a vida útil da Fase 2 expira em 2160 segundos, e que nenhum tamanho vitalício foi especificado, o que indica que é ilimitado. A vida útil da fase 2 pode ser diferente da vida útil da Fase 1, já que a Fase 2 não depende da Fase 1 após o aumento da VPN.
-
O monitoramento de VPN não está habilitado para esta SA, conforme indicado por um hífen na coluna Mon. Se o monitoramento de VPN estiver habilitado, u indica que o monitoramento está ativo, e D indica que o monitoramento está desativado.
-
O sistema virtual (vsys) é o sistema raiz, e ele sempre lista 0.
Verificando o status da Fase 1 do IKE no SRX2
Propósito
Verifique o status da Fase 1 do IKE.
Ação
A partir do modo operacional, entre no comando.show security ike security-associations Para obter uma saída mais detalhada, use o comando.show security ike security-associations detail
user@SRX2> show security ike security-associations Index State Initiator cookie Responder cookie Mode Remote Address 5567091 UP 84e8fc61d0750278 ea9a07ef032805b6 Main 172.16.11.1
user@SRX2> show security ike security-associations detail
IKE peer 172.16.11.1, Index 5567091, Gateway Name: gw1
Role: Responder, State: UP
Initiator cookie: 84e8fc61d0750278, Responder cookie: ea9a07ef032805b6
Exchange type: Main, Authentication method: Pre-shared-keys
Local: 10.1.31.1:4500, Remote: 172.16.11.1:4500
Lifetime: Expires in 18028 seconds
Reauth Lifetime: Disabled
IKE Fragmentation: Disabled, Size: 0
Remote Access Client Info: Unknown Client
Peer ike-id: srx1@example.com
AAA assigned IP: 0.0.0.0
Algorithms:
Authentication : hmac-sha1-96
Encryption : 3des-cbc
Pseudo random function: hmac-sha1
Diffie-Hellman group : DH-group-2
Traffic statistics:
Input bytes : 2352
Output bytes : 1780
Input packets: 14
Output packets: 7
Input fragmentated packets: 0
Output fragmentated packets: 0
IPSec security associations: 4 created, 3 deleted
Phase 2 negotiations in progress: 1
Negotiation type: Quick mode, Role: Responder, Message ID: 0
Local: 10.1.31.1:4500, Remote: 172.16.11.1:4500
Local identity: srx2@example.com
Remote identity: srx1@example.com
Flags: IKE SA is createdSignificado
O comando lista todos os SAs ativos da Fase 1 do IKE.show security ike security-associations Se nenhum SAs estiver listado, houve um problema com o estabelecimento da Fase 1. Verifique os parâmetros da política de IKE e as configurações externas da interface em sua configuração.
Se os SAs estiverem listados, analise as seguintes informações:
-
Índice — Esse valor é exclusivo para cada SA IKE, que você pode usar no comando para obter mais informações sobre a SA.
show security ike security-associations detail -
Endereço remoto — Verifique se o endereço IP remoto está correto e que a porta 4500 está sendo usada para comunicação peer-to-peer.
-
Estado de resposta a funções
-
Ativação — a SA da Fase 1 foi estabelecida.
-
Down — Havia um problema em estabelecer a Fase 1 SA.
-
ID do Peer IKE — Verifique se o endereço está correto.
-
Identidade local e identidade remota — Verifique se esses endereços estão corretos.
-
-
Modo — Verifique se o modo correto está sendo usado.
Verifique se o seguinte está correto em sua configuração:
-
Interfaces externas (a interface deve ser a que recebe pacotes IKE)
-
Parâmetros de política de IKE
-
Informações-chave pré-compartilhadas
-
Parâmetros da proposta da fase 1 (devem combinar com ambos os pares)
O comando lista informações adicionais sobre associações de segurança:show security ike security-associations
-
Algoritmos de autenticação e criptografia usados
-
Vida útil da fase 1
-
Estatísticas de tráfego (podem ser usadas para verificar se o tráfego está fluindo corretamente em ambas as direções)
-
Informações sobre funções
A solução de problemas é melhor realizada no peer usando a função de resposta.
-
Informações do iniciador e do respondente
-
Número de SAs IPsec criados
-
Número de negociações da Fase 2 em andamento
Verificando associações de segurança IPsec no SRX2
Propósito
Verifique o status do IPsec.
Ação
A partir do modo operacional, entre no comando.show security ipsec security-associations Para obter uma saída mais detalhada, use o comando.show security ipsec security-associations detail
user@SRX2> show security ipsec security-associations Total active tunnels: 1 Total Ipsec sas: 1 ID Algorithm SPI Life:sec/kb Mon lsys Port Gateway <131073 ESP:3des/sha1 45fed9d8 1526/ unlim - root 4500 172.16.11.1 >131073 ESP:3des/sha1 fc5dbac4 1526/ unlim - root 4500 172.16.11.1
user@SRX2> show security ipsec security-associations detail
ID: 131073 Virtual-system: root, VPN Name: vpn1
Local Gateway: 10.1.31.1, Remote Gateway: 172.16.11.1
Local Identity: ipv4_subnet(any:0,[0..7]=0.0.0.0/0)
Remote Identity: ipv4_subnet(any:0,[0..7]=0.0.0.0/0)
Version: IKEv1
DF-bit: clear, Copy-Outer-DSCP Disabled, Bind-interface: st0.0
Port: 4500, Nego#: 25, Fail#: 0, Def-Del#: 0 Flag: 0x600a29
Multi-sa, Configured SAs# 1, Negotiated SAs#: 1
Tunnel events:
Fri Jul 22 2022 11:07:40 -0700: IPSec SA negotiation successfully completed (4 times)
Fri Jul 22 2022 08:38:41 -0700: Initial-Contact received from peer. Stale IKE/IPSec SAs cleared (1 times)
Fri Jul 22 2022 08:38:41 -0700: IKE SA negotiation successfully completed (5 times)
Fri Jul 22 2022 08:38:26 -0700: IPSec SA negotiation successfully completed (1 times)
Fri Jul 22 2022 08:38:26 -0700: IPSec SA delete payload received from peer, corresponding IPSec SAs cleared (1 times)
Fri Jul 22 2022 08:38:25 -0700: IPSec SA negotiation successfully completed (1 times)
Fri Jul 22 2022 08:38:25 -0700: Initial-Contact received from peer. Stale IKE/IPSec SAs cleared (1 times)
Fri Jul 22 2022 08:37:37 -0700: IPSec SA negotiation successfully completed (1 times)
Fri Jul 22 2022 08:37:37 -0700: IPSec SA delete payload received from peer, corresponding IPSec SAs cleared (1 times)
Thu Jul 21 2022 17:57:09 -0700: Peer's IKE-ID validation failed during negotiation (1 times)
Thu Jul 21 2022 17:49:30 -0700: IKE SA negotiation successfully completed (4 times)
Direction: inbound, SPI: 45fed9d8, AUX-SPI: 0
, VPN Monitoring: -
Hard lifetime: Expires in 1461 seconds
Lifesize Remaining: Unlimited
Soft lifetime: Expires in 885 seconds
Mode: Tunnel(0 0), Type: dynamic, State: installed
Protocol: ESP, Authentication: hmac-sha1-96, Encryption: 3des-cbc
Anti-replay service: counter-based enabled, Replay window size: 64
Direction: outbound, SPI: fc5dbac4, AUX-SPI: 0
, VPN Monitoring: -
Hard lifetime: Expires in 1461 seconds
Lifesize Remaining: Unlimited
Soft lifetime: Expires in 885 seconds
Mode: Tunnel(0 0), Type: dynamic, State: installed
Protocol: ESP, Authentication: hmac-sha1-96, Encryption: 3des-cbc
Anti-replay service: counter-based enabled, Replay window size: 64Significado
A saída do comando lista as seguintes informações:show security ipsec security-associations
-
O gateway remoto tem um endereço ip de 172.Dia 16.11.1.
-
Ambos os pares no par IPsec SA estão usando a porta 4500.
-
As SPIs, a vida útil (em segundos) e os limites de uso (ou tamanho vital em KB) são mostrados para ambas as direções. O valor de 1562/ilimitado indica que a vida útil da Fase 2 expira em 1562 segundos, e que nenhum tamanho vital foi especificado, o que indica que é ilimitado. A vida útil da fase 2 pode ser diferente da vida útil da Fase 1, já que a Fase 2 não depende da Fase 1 após o aumento da VPN.
-
O monitoramento de VPN não está habilitado para esta SA, conforme indicado por um hífen na coluna Mon. Se o monitoramento de VPN estiver habilitado, u indica que o monitoramento está ativo, e D indica que o monitoramento está desativado.
-
O sistema virtual (vsys) é o sistema raiz, e ele sempre lista 0.
A saída do comando lista as seguintes informações:show security ipsec security-associations index index_iddetail
-
A identidade local e a identidade remota compõem o ID proxy para a SA.
Uma incompatibilidade de ID por proxy é uma das causas mais comuns para uma falha na Fase 2. Se nenhuma SA IPsec estiver listada, confirme que as propostas da Fase 2, incluindo as configurações de ID proxy, estarão corretas para ambos os pares. Para VPNs baseadas em rota, o ID de proxy padrão é local=0,0,0,0/0, remoto=0,0,0,0/0 e service=any. Os problemas podem ocorrer com várias VPNs baseadas em rota a partir do mesmo IP peer. Neste caso, um ID de proxy exclusivo para cada SA IPsec deve ser especificado. Para alguns fornecedores terceirizados, a ID por proxy deve ser inserida manualmente para combinar.
-
Outra razão comum para falha na Fase 2 é não especificar a vinculação da interface ST. Se o IPsec não puder ser concluído, verifique o log kmd ou defina opções de rastreamento.
Verificando a acessibilidade de host para host
Propósito
Verifique se o Host1 pode chegar ao Host2.
Ação
Do Host1 ping Host2. Para verificar se o tráfego está usando a VPN, use o comando no SRX1.show security ipsec statistics Limpe as estatísticas usando o comando antes de executar o comando de ping.clear security ipsec statistics
user@Host1> ping 10.1.21.2 count 10 rapid PING 10.1.21.2 (10.1.21.2): 56 data bytes !!!!!!!!!! --- 10.1.21.2 ping statistics --- 10 packets transmitted, 10 packets received, 0% packet loss round-trip min/avg/max/stddev = 3.437/4.270/7.637/1.158 ms
user@SRX1> show security ipsec statistics ESP Statistics: Encrypted bytes: 1360 Decrypted bytes: 840 Encrypted packets: 10 Decrypted packets: 10 AH Statistics: Input bytes: 0 Output bytes: 0 Input packets: 0 Output packets: 0 Errors: AH authentication failures: 0, Replay errors: 0 ESP authentication failures: 0, ESP decryption failures: 0 Bad headers: 0, Bad trailers: 0
Significado
As saídas mostram que o Host1 pode ping Host2 e que o tráfego está usando a VPN.
Exemplo: Configuração de uma VPN baseada em políticas com um iniciador e um responder por trás de um dispositivo NAT
Este exemplo mostra como configurar uma VPN baseada em políticas com um iniciador e um respondente atrás de um dispositivo NAT para permitir que os dados sejam transferidos com segurança entre uma filial e o escritório corporativo.
Requisitos
Antes de começar, leia Visão geral do IPsec.
Visão geral
Neste exemplo, você configura uma VPN baseada em políticas para uma filial em Chicago, Illinois, porque você deseja conservar recursos de túneis, mas ainda assim obter restrições granulares no tráfego de VPN. Os usuários da filial usarão a VPN para se conectar à sede corporativa em Sunnyvale, Califórnia.
Neste exemplo, você configura interfaces, opções de roteamento, zonas de segurança, políticas de segurança para um iniciador e um respondente.
Figura 2 mostra um exemplo de topologia para uma VPN com um iniciador e um respondente atrás de um dispositivo NAT estático.
Neste exemplo, você configura interfaces, uma rota padrão IPv4 e zonas de segurança. Em seguida, você configura a Fase 1 do IKE, incluindo pares locais e remotos, a Fase 2 do IPsec e a política de segurança. Observe no exemplo acima que o endereço IP privado 13.168.11.1 está oculto pelo dispositivo NAT estático e mapeado para endereço IP público 1.1.100.1.
Veja os parâmetros de configuração específicos usados para o iniciador nos exemplos.Tabela 7Tabela 10
Recursos |
Nome |
Parâmetros de configuração |
|---|---|---|
Interfaces |
ge-0/0/0 |
12.168.99.100/24 |
ge-0/0/1 |
10.1.99.1/24 |
|
Rotas estáticas |
10.2.99.0/24 (rota padrão) |
O próximo salto é 12.168.99.100. |
1.1.100.0/24 |
12.168.99.100 |
|
Zonas de segurança |
confiança |
|
não confiável |
|
Recursos |
Nome |
Parâmetros de configuração |
|---|---|---|
Proposta |
ike_prop |
|
Política |
ike_pol |
|
Gateway |
Portão |
|
Recursos |
Nome |
Parâmetros de configuração |
|---|---|---|
Proposta |
ipsec_prop |
|
Política |
ipsec_pol |
|
VPN |
first_vpn |
|
Propósito |
Nome |
Parâmetros de configuração |
|---|---|---|
A política de segurança permite o tráfego de túneis da zona de confiança até a zona não confiável. |
pol1 |
|
A política de segurança permite o tráfego de túneis da zona não confiável para a zona de confiança. |
pol1 |
|
Veja os parâmetros de configuração específicos usados para o respondente nos exemplos.Tabela 11Tabela 14
Recursos |
Nome |
Parâmetros de configuração |
|---|---|---|
Interfaces |
ge-0/0/0 |
13.168.11.100/24 |
ge-0/0/1 |
10.2.99.1/24 |
|
Rotas estáticas |
10.1.99.0/24 (rota padrão) |
O próximo salto é 13.168.11.100 |
1.1.100.0/24 |
13.168.11.100 |
|
Zonas de segurança |
confiança |
|
não confiável |
|
Recursos |
Nome |
Parâmetros de configuração |
|---|---|---|
Proposta |
ike_prop |
|
Política |
ike_pol |
|
Gateway |
Portão |
|
Recursos |
Nome |
Parâmetros de configuração |
|---|---|---|
Proposta |
ipsec_prop |
|
Política |
ipsec_pol |
|
VPN |
first_vpn |
|
Propósito |
Nome |
Parâmetros de configuração |
|---|---|---|
A política de segurança permite o tráfego de túneis da zona de confiança até a zona não confiável. |
pol1 |
|
A política de segurança permite o tráfego de túneis da zona não confiável para a zona de confiança. |
pol1 |
|
Configuração
- Configuração de interface, opções de roteamento e zonas de segurança para o iniciador
- Configuração do IKE para o iniciador
- Configuração de IPsec para o iniciador
- Configuração de políticas de segurança para o iniciador
- Configuração de NAT para o iniciador
- Configuração de interface, opções de roteamento e zonas de segurança para o responder
- Configuração do IKE para o Responder
- Configuração de IPsec para o responder
- Configuração de políticas de segurança para o respondente
- Configurando o NAT para o responder
Configuração de interface, opções de roteamento e zonas de segurança para o iniciador
Configuração rápida da CLI
Para configurar rapidamente este exemplo, copie os seguintes comandos, cole-os em um arquivo de texto, remova quaisquer quebras de linha, altere todos os detalhes necessários para combinar com a configuração da sua rede, copiar e colar os comandos na CLI no nível de hierarquia e, em seguida, entrar no modo de configuração.[edit]commit
[edit] set interfaces ge-0/0/0 unit 0 family inet address 12.168.99.100/24 set interfaces ge-0/0/1 unit 0 family inet address 10.1.99.1/24 set routing-options static route 10.2.99.0/24 next-hop 12.168.99.1 set routing-options static route 1.1.100.0/24 next-hop 12.168.99.1 set security zones security-zone trust host-inbound-traffic system-services all set security zones security-zone trust host-inbound-traffic protocols all set security zones security-zone trust interfaces ge-0/0/1.0 set security zones security-zone untrust interfaces ge-0/0/0.0
Procedimento passo a passo
O exemplo a seguir exige que você navegue por vários níveis na hierarquia de configuração. Para obter instruções sobre como fazer isso, veja Usando o Editor de CLI no modo de configuração no Guia do usuário da CLI.Use o editor de CLI no modo de configuraçãohttps://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/junos-cli/junos-cli.html
Para configurar interfaces, rotas estáticas e zonas de segurança:
Configure as informações da interface Ethernet.
[edit] user@host# set interfaces ge-0/0/0 unit 0 family inet address 12.168.99.100/24 user@host# set interfaces ge-0/0/1 unit 0 family inet address 10.1.99.1/24
Configure informações de rota estáticas.
[edit] user@host# set routing-options static route 10.2.99.0/24 next-hop 12.168.99.1 user@host# set routing-options static route 1.1.100.0/24 next-hop 12.168.99.1
Configure a zona de segurança de confiança.
[edit ] user@host# set security zones security-zone trust host-inbound-traffic protocols all
Atribua uma interface à zona de segurança de confiança.
[edit security zones security-zone trust] user@host# set interfaces ge-0/0/1.0
Especifique os serviços de sistema para a zona de segurança de confiança.
[edit security zones security-zone trust] user@host# set host-inbound-traffic system-services all
Atribua uma interface à zona de segurança não confiável.
[edit security zones security-zone untrust] user@host# set interfaces ge-0/0/0.0
Resultados
A partir do modo de configuração, confirme sua configuração entrando no , e comanda Se a saída não exibir a configuração pretendida, repita as instruções neste exemplo para corrigir a configuração.show interfacesshow routing-optionsshow security zones
[edit]
user@host# show interfaces
ge-0/0/0 {
unit 0 {
family inet {
address 12.168.99.100/24;
}
}
}
ge-0/0/1 {
unit 0 {
family inet {
address 10.1.99.1/24;
}
}
}
[edit]
user@host# show routing-options
static {
route 10.2.99.0/24 next-hop 12.168.99.1;
route 1.1.100.0/24 next-hop 12.168.99.1;
}
[edit]
user@host# show security zones
security-zone trust {
host-inbound-traffic {
system-services {
all;
}
protocols {
all;
}
}
interfaces {
ge-0/0/1.0;
}
}
security-zone untrust {
host-inbound-traffic {
}
interfaces {
ge-0/0/0.0;
}
}
Se você terminar de configurar o dispositivo, entre no modo de configuração.commit
Configuração do IKE para o iniciador
Configuração rápida da CLI
Para configurar rapidamente este exemplo, copie os seguintes comandos, cole-os em um arquivo de texto, remova quaisquer quebras de linha, altere todos os detalhes necessários para combinar com a configuração da sua rede, copiar e colar os comandos na CLI no nível de hierarquia e, em seguida, entrar no modo de configuração.[edit]commit
set security ike proposal ike_prop authentication-method pre-shared-keys set security ike proposal ike_prop dh-group group2 set security ike proposal ike_prop authentication-algorithm md5 set security ike proposal ike_prop encryption-algorithm 3des-cbc set security ike policy ike_pol mode aggressive set security ike policy ike_pol proposals ike_prop set security ike policy ike_pol pre-shared-key ascii-text "$ABC123” set security ike gateway gate ike-policy ike_pol set security ike gateway gate address 13.168.11.100 set security ike gateway gate external-interface ge-0/0/0.0 set security ike gateway gate local-identity hostname chicago
Procedimento passo a passo
O exemplo a seguir exige que você navegue por vários níveis na hierarquia de configuração. Para obter instruções sobre como fazer isso, veja Usando o Editor de CLI no modo de configuração no Guia do usuário da CLI.Use o editor de CLI no modo de configuraçãohttps://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/junos-cli/junos-cli.html
Para configurar o IKE:
Crie a proposta da Fase 1 do IKE.
[edit security ike] user@host# edit proposal ike_prop
Defina o método de autenticação da proposta de IKE.
[edit security ike proposal ike_prop] user@host# set authentication-method pre-shared-keys
Defina a proposta de IKE do grupo Diffie-Hellman.
[edit security ike proposal ike_prop] user@host# set dh-group group2
Defina o algoritmo de autenticação de propostas de IKE.
[edit security ike proposal ike_prop] user@host# set authentication-algorithm md5
Defina o algoritmo de criptografia de propostas de IKE.
[edit security ike proposal ike_prop] user@host# set encryption-algorithm 3des-cbc
Crie uma política de Fase 1 do IKE.
[edit security ike policy ] user@host# edit policy ike_pol
Defina o modo de política da Fase 1 do IKE.
[edit security ike policy ike_pol] user@host# set mode aggressive
Especifique uma referência à proposta IKE.
[edit security ike policy ike_pol] user@host# set proposals ike_prop
Defina o método de autenticação de políticas da Fase 1 do IKE.
[edit security ike policy ike_pol pre-shared-key] user@host# set ascii-text "$ABC123”
Crie um gateway IKE Fase 1 e defina sua interface externa.
[edit security ike ] user@host# set gateway gate external-interface ge-0/0/0.0
Crie um endereço de gateway IKE Fase 1.
[edit security ike gateway gate] set address 13.168.11.100
Defina a referência de política da Fase 1 do IKE.
[edit security ike gateway gate] set ike-policy ike_pol
Definir para o peer local.
local-identity[edit security ike gateway gate] user@host# set local-identity hostname chicago
Resultados
A partir do modo de configuração, confirme sua configuração entrando no comando.show security ike Se a saída não exibir a configuração pretendida, repita as instruções neste exemplo para corrigir a configuração.
[edit]
user@host# show security ike
proposal ike_prop {
authentication-method pre-shared-keys;
dh-group group2;
authentication-algorithm md5;
encryption-algorithm 3des-cbc;
}
policy ike_pol {
mode aggressive;
proposals ike_prop;
pre-shared-key ascii-text "$ABC123”
}
gateway gate {
ike-policy ike_pol;
address 13.168.11.100;
local-identity hostname chicago;
external-interface ge-0/0/0.0;
}
Se você terminar de configurar o dispositivo, entre no modo de configuração.commit
Configuração de IPsec para o iniciador
Configuração rápida da CLI
Para configurar rapidamente este exemplo, copie os seguintes comandos, cole-os em um arquivo de texto, remova quaisquer quebras de linha, altere todos os detalhes necessários para combinar com a configuração da sua rede, copiar e colar os comandos na CLI no nível de hierarquia e, em seguida, entrar no modo de configuração.[edit]commit
set security ipsec proposal ipsec_prop protocol esp set security ipsec proposal ipsec_prop authentication-algorithm hmac-md5-96 set security ipsec proposal ipsec_prop encryption-algorithm 3des-cbc set security ipsec policy ipsec_pol perfect-forward-secrecy keys group1 set security ipsec policy ipsec_pol proposals ipsec_prop set security ipsec vpn first_vpn ike gateway gate set security ipsec vpn first_vpn ike ipsec-policy ipsec_pol set security ipsec vpn first_vpn establish-tunnels immediately
Procedimento passo a passo
O exemplo a seguir exige que você navegue por vários níveis na hierarquia de configuração. Para obter instruções sobre como fazer isso, veja Usando o Editor de CLI no modo de configuração no Guia do usuário da CLI.Use o editor de CLI no modo de configuraçãohttps://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/junos-cli/junos-cli.html
Para configurar o IPsec:
Crie uma proposta de Fase 2 do IPsec.
[edit] user@host# edit security ipsec proposal ipsec_prop
Especifique o protocolo de proposta da Fase 2 do IPsec.
[edit security ipsec proposal ipsec_prop] user@host# set protocol esp
Especifique o algoritmo de autenticação da proposta de fase 2 do IPsec.
[edit security ipsec proposal ipsec_prop] user@host# set authentication-algorithm hmac-md5-96
Especifique o algoritmo de criptografia de propostas de Fase 2 do IPsec.
[edit security ipsec proposal ipsec_prop] user@host# set encryption-algorithm 3des-cbc
Especifique a referência da proposta da Fase 2 do IPsec.
[edit security ipsec policy ipsec_pol] user@host# set proposals ipsec_prop
Especifique a Fase 2 do IPsec para usar o grupo de sigilo de encaminhamento (PFS) perfeito.
[edit security ipsec policy ipsec_pol ] user@host# set perfect-forward-secrecy keys group1
Especifique o gateway IKE.
[edit security ipsec] user@host# set vpn first_vpn ike gateway gate
Especifique a política de Fase 2 do IPsec.
[edit security ipsec] user@host# set vpn first_vpn ike ipsec-policy ipsec_pol
Resultados
A partir do modo de configuração, confirme sua configuração entrando no comando.show security ipsec Se a saída não exibir a configuração pretendida, repita as instruções neste exemplo para corrigir a configuração.
[edit]
user@host# show security ipsec
proposal ipsec_prop {
protocol esp;
authentication-algorithm hmac-md5-96;
encryption-algorithm 3des-cbc;
}
policy ipsec_pol {
perfect-forward-secrecy {
keys group1;
}
proposals ipsec_prop;
}
vpn first_vpn {
ike {
gateway gate;
ipsec-policy ipsec_pol;
}
establish-tunnels immediately;
}
Se você terminar de configurar o dispositivo, entre no modo de configuração.commit
Configuração de políticas de segurança para o iniciador
Configuração rápida da CLI
Para configurar rapidamente este exemplo, copie os seguintes comandos, cole-os em um arquivo de texto, remova quaisquer quebras de linha, altere todos os detalhes necessários para combinar com a configuração da sua rede, copiar e colar os comandos na CLI no nível de hierarquia e, em seguida, entrar no modo de configuração.[edit]commit
set security policies from-zone trust to-zone untrust policy pol1 match source-address any set security policies from-zone trust to-zone untrust policy pol1 match destination-address any set security policies from-zone trust to-zone untrust policy pol1 match application any set security policies from-zone trust to-zone untrust policy pol1 then permit tunnel ipsec-vpn first_vpn set security policies from-zone untrust to-zone trust policy pol1 match application any set security policies from-zone untrust to-zone trust policy pol1 then permit tunnel ipsec-vpn first_vpn
Procedimento passo a passo
O exemplo a seguir exige que você navegue por vários níveis na hierarquia de configuração. Para obter instruções sobre como fazer isso, veja Usando o Editor de CLI no modo de configuração no Guia do usuário da CLI.Use o editor de CLI no modo de configuraçãohttps://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/junos-cli/junos-cli.html
Para configurar políticas de segurança:
Crie a política de segurança para permitir o tráfego da zona de confiança até a zona não confiável.
[edit security policies from-zone trust to-zone untrust] user@host# set policy pol1 match source-address any user@host# set policy pol1 match destination-address any user@host# set policy pol1 match application any user@host# set policy pol1 then permit tunnel ipsec-vpn first_vpn
Crie a política de segurança para permitir o tráfego da zona não confiável para a zona de confiança.
[edit security policies from-zone untrust to-zone trust] user@host# set policy pol1 match application any user@host# set policy pol1 then permit tunnel ipsec-vpn first_vpn
Resultados
A partir do modo de configuração, confirme sua configuração entrando no comando.show security policies Se a saída não exibir a configuração pretendida, repita as instruções neste exemplo para corrigir a configuração.
[edit]
user@host# show security policies
from-zone trust to-zone untrust {
policy pol1 {
match {
source-address any;
destination-address any;
application any;
}
then {
permit {
tunnel {
ipsec-vpn first_vpn;
}
}
}
}
}
from-zone untrust to-zone trust {
policy pol1 {
match {
application any;
}
then {
permit {
tunnel {
ipsec-vpn first_vpn;
}
}
}
}
}
Se você terminar de configurar o dispositivo, entre no modo de configuração.commit
Configuração de NAT para o iniciador
Configuração rápida da CLI
Para configurar rapidamente este exemplo, copie os seguintes comandos, cole-os em um arquivo de texto, remova quaisquer quebras de linha, altere todos os detalhes necessários para combinar com a configuração da sua rede, copiar e colar os comandos na CLI no nível de hierarquia e, em seguida, entrar no modo de configuração.[edit]commit
set security nat source rule-set ipsec from zone trust set security nat source rule-set ipsec to zone untrust set security nat source rule-set ipsec rule 1 match source-address 0.0.0.0/0 set security nat source rule-set ipsec rule 1 then source-nat interface set security policies from-zone trust to-zone untrust policy allow-all match source-address any set security policies from-zone trust to-zone untrust policy allow-all match destination-address any set security policies from-zone trust to-zone untrust policy allow-all match application any set security policies from-zone trust to-zone untrust policy allow-all then permit set security policies from-zone untrust to-zone trust policy allow-all match application any set security policies from-zone untrust to-zone trust policy allow-all then permit set security zones security-zone trust host-inbound-traffic system-services all set security zones security-zone trust host-inbound-traffic protocols all set security zones security-zone trust interfaces ge-0/0/0.0 set security zones security-zone untrust interfaces ge-0/0/1.0 set interfaces ge-0/0/0 unit 0 family inet address 12.168.99.1/24 set interfaces ge-0/0/1 unit 0 family inet address 1.1.100.23/24 set routing-options static route 0.0.0.0/0 next-hop 1.1.100.22
Procedimento passo a passo
O exemplo a seguir exige que você navegue por vários níveis na hierarquia de configuração. Para obter instruções sobre como fazer isso, veja Usando o Editor de CLI no modo de configuração no Guia do usuário da CLI.Use o editor de CLI no modo de configuraçãohttps://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/junos-cli/junos-cli.html
Para configurar o iniciador que fornece NAT:
Configure interfaces.
[edit interfaces] user@host# set ge-0/0/0 unit 0 family inet address 12.168.99.1/24 user@host# set ge-0/0/1 unit 0 family inet address 1.1.100.23/24
Configure zonas.
[edit security zones security-zone trust] user@host# set host-inbound-traffic system-services all user@host# set host-inbound-traffic protocols all user@host# set interfaces ge-0/0/0.0
[edit security zones security-zone untrust] user@host# set interfaces ge-0/0/1.0
Configure NAT.
[edit security nat source rule-set ipsec] user@host# set from zone trust user@host# set to zone untrust user@host# set rule 1 match source-address 0.0.0.0/0 user@host# set rule 1 then source-nat interface
Configure a política de segurança padrão.
[edit security policies] user@host# set from-zone trust to-zone untrust policy allow-all match source-address any user@host# set from-zone trust to-zone untrust policy allow-all match destination-address any user@host# set from-zone trust to-zone untrust policy allow-all match application any user@host# set from-zone trust to-zone untrust policy allow-all then permit user@host# set from-zone untrust to-zone trust policy allow-all match application any user@host# set from-zone untrust to-zone trust policy allow-all then permit
Configure a opção de roteamento.
[edit routing-options user@host# set static route 0.0.0.0/0 next-hop 1.1.100.22
Resultados
A partir do modo de configuração, confirme sua configuração entrando no comando.show security nat Se a saída não exibir a configuração pretendida, repita as instruções neste exemplo para corrigir a configuração.
[edit]
user@host# show security nat
source {
rule-set ipsec {
from zone trust;
to zone untrust;
rule 1 {
match {
source-address 0.0.0.0/0;
}
then {
source-nat {
interface;
}
}
}
}
}
}
policies {
from-zone trust to-zone untrust {
policy allow-all {
match {
source-address any;
destination-address any;
application any;
}
then {
permit;
}
}
}
from-zone untrust to-zone trust {
policy allow-all {
match {
application any;
}
then {
permit;
}
}
}
}
zones {
security-zone trust {
host-inbound-traffic {
system-services {
all;
}
protocols {
all;
}
}
interfaces {
ge-0/0/0.0;
}
}
security-zone untrust {
host-inbound-traffic {
}
interfaces {
ge-0/0/1.0;
}
}
}
}
interfaces {
ge-0/0/0 {
unit 0 {
family inet {
address 12.168.99.1/24;
}
}
}
ge-0/0/1 {
unit 0 {
family inet {
address 1.1.100.23/24;
}
}
}
}
routing-options {
static {
route 0.0.0.0/0 next-hop 1.1.100.22;
}
Se você terminar de configurar o dispositivo, entre no modo de configuração.commit
Configuração de interface, opções de roteamento e zonas de segurança para o responder
Configuração rápida da CLI
Para configurar rapidamente este exemplo, copie os seguintes comandos, cole-os em um arquivo de texto, remova quaisquer quebras de linha, altere todos os detalhes necessários para combinar com a configuração da sua rede, copiar e colar os comandos na CLI no nível de hierarquia e, em seguida, entrar no modo de configuração.[edit]commit
set interfaces ge-0/0/0 unit 0 family inet address 13.168.11.100/24 set interfaces ge-0/0/1 unit 0 family inet address 10.2.99.1/24 set routing-options static route 10.1.99.0/24 next-hop 13.168.11.1 set routing-options static route 1.1.100.0/24 next-hop 13.168.11.1 set security zones security-zone untrust interfaces ge-0/0/0.0 set security zones security-zone trust host-inbound-traffic system-services all set security zones security-zone trust host-inbound-traffic protocols all set security zones security-zone trust interfaces ge-0/0/1.0
Procedimento passo a passo
O exemplo a seguir exige que você navegue por vários níveis na hierarquia de configuração. Para obter instruções sobre como fazer isso, veja Usando o Editor de CLI no modo de configuração no Guia do usuário da CLI.Use o editor de CLI no modo de configuraçãohttps://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/junos-cli/junos-cli.html
Para configurar interfaces, rotas estáticas, zonas de segurança e políticas de segurança:
Configure as informações da interface Ethernet.
[edit] user@host# set interfaces ge-0/0/0 unit 0 family inet address 13.168.11.100/24 user@host# set interfaces ge-0/0/1 unit 0 family inet address 10.2.99.1/24
Configure informações de rota estáticas.
[edit] user@host# set routing-options static route 10.1.99.0/24 next-hop 13.168.11.1 user@host# set routing-options static route 1.1.100.0/24 next-hop 13.168.11.1
Atribua uma interface à zona de segurança não confiável.
[edit security zones security-zone untrust] user@host# set interfaces ge-0/0/0.0
Configure a zona de segurança de confiança.
[edit] user@host# set security zones security-zone trust host-inbound-traffic protocols all
Atribua uma interface à zona de segurança de confiança.
[edit security zones security-zone trust] user@host# set interfaces ge-0/0/1.0
Especifique os serviços de sistema permitidos para a zona de segurança de confiança.
[edit security zones security-zone trust] user@host# set host-inbound-traffic system-services all
Resultados
A partir do modo de configuração, confirme sua configuração entrando no , e comandos.show interfacesshow routing-optionsshow security zones Se a saída não exibir a configuração pretendida, repita as instruções neste exemplo para corrigir a configuração.
[edit]
user@host# show interfaces
ge-0/0/0 {
unit 0 {
family inet {
address 13.168.11.100/24;
}
}
}
ge-0/0/1 {
unit 0 {
family inet {
address 10.2.99.1/24;
}
}
}
[edit]
user@host# show routing-options
static {
route 10.1.99.0/24 next-hop 13.168.11.1;
route 1.1.100.0/24 next-hop 13.168.11.1;
}
[edit]
user@host# show security zones
security-zone untrust {
host-inbound-traffic {
}
interfaces {
ge-0/0/0.0;
}
}
security-zone trust {
host-inbound-traffic {
system-services {
all;
}
protocols {
all;
}
}
interfaces {
ge-0/0/1.0;
}
}
Se você terminar de configurar o dispositivo, entre no modo de configuração.commit
Configuração do IKE para o Responder
Configuração rápida da CLI
Para configurar rapidamente este exemplo, copie os seguintes comandos, cole-os em um arquivo de texto, remova quaisquer quebras de linha, altere todos os detalhes necessários para combinar com a configuração da sua rede, copiar e colar os comandos na CLI no nível de hierarquia e, em seguida, entrar no modo de configuração.[edit]commit
set security ike proposal ike_prop authentication-method pre-shared-keys set security ike proposal ike_prop dh-group group2 set security ike proposal ike_prop authentication-algorithm md5 set security ike proposal ike_prop encryption-algorithm 3des-cbc set security ike policy ike_pol mode aggressive set security ike policy ike_pol proposals ike_prop set security ike policy ike_pol pre-shared-key ascii-text "$ABC123" set security ike gateway gate ike-policy ike_pol set security ike gateway gate dynamic hostname chicago set security ike gateway gate external-interface ge-0/0/0.0
Procedimento passo a passo
O exemplo a seguir exige que você navegue por vários níveis na hierarquia de configuração. Para obter instruções sobre como fazer isso, veja Usando o Editor de CLI no modo de configuração no Guia do usuário da CLI.Use o editor de CLI no modo de configuraçãohttps://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/junos-cli/junos-cli.html
Para configurar o IKE:
Defina o método de autenticação da proposta de IKE.
[edit security ike proposal ike_prop] user@host# set authentication-method pre-shared-key
Defina a proposta de IKE do grupo Diffie-Hellman.
[edit security ike proposal ike_prop] user@host# set dh-group group2
Defina o algoritmo de autenticação de propostas de IKE.
[edit security ike proposal ike_prop] user@host# set authentication-algorithm md5
Defina o algoritmo de criptografia de propostas de IKE.
[edit security ike proposal ike_prop] user@host# set encryption-algorithm 3des-cbc
Crie uma política de Fase 1 do IKE.
[edit security ike] user@host# edit policy ike_pol
Defina o modo de política da Fase 1 do IKE.
[edit security ike policy ike_pol] user@host# set mode aggressive
Especifique uma referência à proposta IKE.
[edit security ike policy ike_pol] user@host# set proposals ike_prop
Defina o método de autenticação de políticas da Fase 1 do IKE.
[edit security ike policy ike_pol] user@host# set pre-shared-key ascii-text "$ABC123"
Crie um gateway IKE Phase 1 e defina seu nome dinâmico de host.
[edit security ike gateway gate] user@host# set dynamic hostname chicago
Crie um gateway IKE Fase 1 e defina sua interface externa.
[edit security ike gateway gate] user@host# set external-interface ge-0/0/0.0
Defina a referência de política da Fase 1 do IKE.
[edit security ike gateway gate] user@host# set ike-policy ike_pol
Resultados
A partir do modo de configuração, confirme sua configuração entrando no comando.show security ike Se a saída não exibir a configuração pretendida, repita as instruções neste exemplo para corrigir a configuração.
[edit]
user@host# show security ike
proposal ike_prop {
authentication-method pre-shared-keys;
dh-group group2;
authentication-algorithm md5;
encryption-algorithm 3des-cbc;
}
policy ike_pol {
mode aggressive;
proposals ike_prop;
pre-shared-key ascii-text "$ABC123";
}
gateway gate {
ike-policy ike_pol;
dynamic hostname chicago;
external-interface ge-0/0/0.0;
}
Se você terminar de configurar o dispositivo, entre no modo de configuração.commit
Configuração de IPsec para o responder
Configuração rápida da CLI
Para configurar rapidamente este exemplo, copie os seguintes comandos, cole-os em um arquivo de texto, remova quaisquer quebras de linha, altere todos os detalhes necessários para combinar com a configuração da sua rede, copiar e colar os comandos na CLI no nível de hierarquia e, em seguida, entrar no modo de configuração.[edit]commit
set security ipsec proposal ipsec_prop protocol esp set security ipsec proposal ipsec_prop authentication-algorithm hmac-md5-96 set security ipsec proposal ipsec_prop encryption-algorithm 3des-cbc set security ipsec policy ipsec_pol perfect-forward-secrecy keys group1 set security ipsec policy ipsec_pol proposals ipsec_prop set security ipsec vpn first_vpn ike gateway gate set security ipsec vpn first_vpn ike ipsec-policy ipsec_pol
Procedimento passo a passo
O exemplo a seguir exige que você navegue por vários níveis na hierarquia de configuração. Para obter instruções sobre como fazer isso, veja Usando o Editor de CLI no modo de configuração no Guia do usuário da CLI.Use o editor de CLI no modo de configuraçãohttps://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/junos-cli/junos-cli.html
Para configurar o IPsec:
Crie uma proposta de Fase 2 do IPsec.
[edit] user@host# edit security ipsec proposal ipsec_prop
Especifique o protocolo de proposta da Fase 2 do IPsec.
[edit security security ipsec proposal ipsec_prop] user@host# set protocol esp
Especifique o algoritmo de autenticação da proposta de fase 2 do IPsec.
[edit security ipsec proposal ipsec_prop] user@host# set authentication-algorithm hmac-md5-96
Especifique o algoritmo de criptografia de propostas de Fase 2 do IPsec.
[edit security ipsec proposal ipsec_prop] user@host# set encryption-algorithm 3des-cbc
Crie a política de Fase 2 do IPsec.
[edit security ipsec] user@host# edit policy ipsec_pol
Definir a Fase 2 do IPsec para usar o grupo perfeito de sigilo de encaminhamento (PFS)1.
[edit security ipsec policy ipsec_pol] user@host# set perfect-forward-secrecy keys group1
Especifique a referência da proposta da Fase 2 do IPsec.
[edit security ipsec policy ipsec_pol] user@host# set proposals ipsec_prop
Especifique o gateway IKE.
[edit security ipsec] user@host# set vpn first_vpn ike gateway gate
Especifique a política de Fase 2 do IPsec.
[edit security ipsec] user@host# set vpn first_vpn ike ipsec-policy ipsec_pol
Resultados
A partir do modo de configuração, confirme sua configuração entrando no comando.show security ipsec Se a saída não exibir a configuração pretendida, repita as instruções neste exemplo para corrigir a configuração.
[edit]
user@host# show security ipsec
proposal ipsec_prop {
protocol esp;
authentication-algorithm hmac-md5-96;
encryption-algorithm 3des-cbc;
}
policy ipsec_pol {
perfect-forward-secrecy {
keys group1;
}
proposals ipsec_prop;
}
vpn first_vpn {
ike {
gateway gate;
ipsec-policy ipsec_pol;
}
}
Se você terminar de configurar o dispositivo, entre no modo de configuração.commit
Configuração de políticas de segurança para o respondente
Configuração rápida da CLI
Para configurar rapidamente este exemplo, copie os seguintes comandos, cole-os em um arquivo de texto, remova quaisquer quebras de linha, altere todos os detalhes necessários para combinar com a configuração da sua rede, copiar e colar os comandos na CLI no nível de hierarquia e, em seguida, entrar no modo de configuração.[edit]commit
set security policies from-zone trust to-zone untrust policy pol1 match source-address any set security policies from-zone trust to-zone untrust policy pol1 match destination-address any set security policies from-zone trust to-zone untrust policy pol1 match application any set security policies from-zone trust to-zone untrust policy pol1 then permit tunnel ipsec-vpn first_vpn set security policies from-zone untrust to-zone trust policy pol1 match application any set security policies from-zone untrust to-zone trust policy pol1 then permit tunnel ipsec-vpn first_vpn
Procedimento passo a passo
O exemplo a seguir exige que você navegue por vários níveis na hierarquia de configuração. Para obter instruções sobre como fazer isso, veja Usando o Editor de CLI no modo de configuração no Guia do usuário da CLI.Use o editor de CLI no modo de configuraçãohttps://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/junos-cli/junos-cli.html
Para configurar políticas de segurança:
Crie a política de segurança para permitir o tráfego da zona de confiança até a zona não confiável.
[edit security policies from-zone trust to-zone untrust] user@host# set policy pol1 match source-address any user@host# set policy pol1 match destination-address any user@host# set policy pol1 match application any user@host# set policy pol1 then permit tunnel ipsec-vpn first_vpn
Crie a política de segurança para permitir o tráfego da zona não confiável para a zona de confiança.
[edit security policies from-zone untrust to-zone trust] user@host# set policy pol1 match application any user@host# set policy pol1 then permit tunnel ipsec-vpn first_vpn
Resultados
A partir do modo de configuração, confirme sua configuração entrando no comando.show security policies Se a saída não exibir a configuração pretendida, repita as instruções neste exemplo para corrigir a configuração.
[edit]
user@host# show security policies
from-zone trust to-zone untrust {
policy pol1 {
match {
source-address any;
destination-address any;
application any;
}
then {
permit {
tunnel {
ipsec-vpn first_vpn;
}
}
}
}
}
from-zone untrust to-zone trust {
policy pol1 {
match {
application any;
}
then {
permit {
tunnel {
ipsec-vpn first_vpn;
}
}
}
}
}
Se você terminar de configurar o dispositivo, entre no modo de configuração.commit
Configurando o NAT para o responder
Configuração rápida da CLI
Para configurar rapidamente este exemplo, copie os seguintes comandos, cole-os em um arquivo de texto, remova quaisquer quebras de linha, altere todos os detalhes necessários para combinar com a configuração da sua rede, copiar e colar os comandos na CLI no nível de hierarquia e, em seguida, entrar no modo de configuração.[edit]commit
set security nat source rule-set ipsec from zone trust set security nat source rule-set ipsec to zone untrust set security nat source rule-set ipsec rule 1 match source-address 0.0.0.0/0 set security nat source rule-set ipsec rule 1 then source-nat interface set security policies from-zone trust to-zone untrust policy allow-all match source-address any set security policies from-zone trust to-zone untrust policy allow-all match destination-address any set security policies from-zone trust to-zone untrust policy allow-all match application any set security policies from-zone trust to-zone untrust policy allow-all then permit set security policies from-zone untrust to-zone trust policy allow-all match application any set security policies from-zone untrust to-zone trust policy allow-all then permit set security zones security-zone trust host-inbound-traffic system-services all set security zones security-zone trust host-inbound-traffic protocols all set security zones security-zone trust interfaces ge-0/0/0.0 set security zones security-zone untrust interfaces ge-0/0/1.0 set interfaces ge-0/0/0 unit 0 family inet address 13.168.11.1/24 set interfaces ge-0/0/1 unit 0 family inet address 1.1.100.22/24 set routing-options static route 0.0.0.0/0 next-hop 1.1.100.23
Procedimento passo a passo
O exemplo a seguir exige que você navegue por vários níveis na hierarquia de configuração. Para obter instruções sobre como fazer isso, veja Usando o Editor de CLI no modo de configuração no Guia do usuário da CLI.Use o editor de CLI no modo de configuraçãohttps://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/junos-cli/junos-cli.html
Para configurar o respondente que fornece NAT:
Configure interfaces.
[edit interfaces] user@host# set ge-0/0/0 unit 0 family inet address 13.168.11.1/24 user@host# set ge-0/0/1 unit 0 family inet address 1.1.100.22/24
Configure zonas.
[edit security zones security-zone trust] user@host# set host-inbound-traffic system-services all user@host# set host-inbound-traffic protocols all user@host# set interfaces ge-0/0/0.0
[edit security zones security-zone untrust] user@host# set interfaces ge-0/0/1.0
Configure NAT.
[edit security nat source rule-set ipsec] user@host# set from zone trust user@host# set to zone untrust user@host# set rule 1 match source-address 0.0.0.0/0 user@host# set rule 1 then source-nat interface
Configure a política de segurança padrão.
[edit security policies] user@host# set from-zone trust to-zone untrust policy allow-all match source-address any user@host# set from-zone trust to-zone untrust policy allow-all match destination-address any user@host# set from-zone trust to-zone untrust policy allow-all match application any user@host# set from-zone trust to-zone untrust policy allow-all then permit user@host# set from-zone untrust to-zone trust policy allow-all match application any user@host# set from-zone untrust to-zone trust policy allow-all then permit
Configure a opção de roteamento.
[edit routing-options user@host# set static route 0.0.0.0/0 next-hop 1.1.100.23
Resultados
A partir do modo de configuração, confirme sua configuração entrando no comando.show security nat Se a saída não exibir a configuração pretendida, repita as instruções neste exemplo para corrigir a configuração.
[edit]
user@host# show security nat
nat {
source {
rule-set ipsec {
from zone trust;
to zone untrust;
rule 1 {
match {
source-address 0.0.0.0/0;
}
then {
source-nat {
interface;
}
}
}
}
}
}
policies {
from-zone trust to-zone untrust {
policy allow-all {
match {
source-address any;
destination-address any;
application any;
}
then {
permit;
}
}
}
from-zone untrust to-zone trust {
policy allow-all {
match {
application any;
}
then {
permit;
}
}
}
}
zones {
security-zone trust {
host-inbound-traffic {
system-services {
all;
}
protocols {
all;
}
}
interfaces {
ge-0/0/0.0;
}
}
security-zone untrust {
host-inbound-traffic {
}
interfaces {
ge-0/0/1.0;
}
}
}
}
interfaces {
ge-0/0/0 {
unit 0 {
family inet {
address 13.168.11.1/24;
}
}
}
ge-0/0/1 {
unit 0 {
family inet {
address 1.1.100.22/24;
}
}
}
}
routing-options {
static {
route 0.0.0.0/0 next-hop 1.1.100.23;
}
Se você terminar de configurar o dispositivo, entre no modo de configuração.commit
Verificação
Para confirmar que a configuração está funcionando corretamente, execute essas tarefas:
- Verificando o status da Fase 1 do IKE para o iniciador
- Verificando as associações de segurança IPsec para o iniciador
- Verificando o status da Fase 1 do IKE para o Respondente
- Verificando as associações de segurança de IPsec para o respondente
Verificando o status da Fase 1 do IKE para o iniciador
Propósito
Verifique o status da Fase 1 do IKE.
Ação
Antes de iniciar o processo de verificação, você deve enviar tráfego de um host na rede 10.1.99.0 para um host na rede 10.2.99.0. Para VPNs baseadas em rota, o tráfego pode ser iniciado pelo firewall da Série SRX através do túnel. Recomendamos que, ao testar túneis IPsec, o tráfego de teste seja enviado de um dispositivo separado de um lado da VPN para um segundo dispositivo do outro lado da VPN. Por exemplo, inicie uma operação de ping de 10,1,99,2 para 10,2,99,2.
A partir do modo operacional, entre no comando.show security ike security-associations Depois de obter um número de índice do comando, use o comando.show security ike security-associations index index_number detail
user@host> show security ike security-associations Index State Initiator cookie Responder cookie Mode Remote Address 5649304 UP c3193077d38e426f 011f0ef28d928f4c Aggressive 13.168.11.
user@host> show security ike security-associations index 5649304 detail
IKE peer 13.168.11.100, Index 5649304, Gateway Name: gate
Role: Initiator, State: UP
Initiator cookie: c3193077d38e426f, Responder cookie: 011f0ef28d928f4c
Exchange type: Aggressive, Authentication method: Pre-shared-keys
Local: 12.168.99.100:4500, Remote: 13.168.11.100:4500
Lifetime: Expires in 26359 seconds
Reauth Lifetime: Disabled
IKE Fragmentation: Disabled, Size: 0
Remote Access Client Info: Unknown Client
Peer ike-id: 13.168.11.100
AAA assigned IP: 0.0.0.0
Algorithms:
Authentication : hmac-md5-96
Encryption : 3des-cbc
Pseudo random function: hmac-md5
Diffie-Hellman group : DH-group-2
Traffic statistics:
Input bytes : 1140
Output bytes : 1203
Input packets: 6
Output packets: 6
Input fragmentated packets: 0
Output fragmentated packets: 0
IPSec security associations: 2 created, 3 deleted
Phase 2 negotiations in progress: 1
Negotiation type: Quick mode, Role: Initiator, Message ID: 0
Local: 12.168.99.100:4500, Remote: 13.168.11.100:4500
Local identity: chicago
Remote identity: 13.168.11.100
Flags: IKE SA is created
Significado
O comando lista todos os SAs ativos da Fase 1 do IKE.show security ike security-associations Se nenhum SAs estiver listado, houve um problema com o estabelecimento da Fase 1. Verifique os parâmetros da política de IKE e as configurações externas da interface em sua configuração.
Se os SAs estiverem listados, analise as seguintes informações:
Índice — Esse valor é exclusivo para cada SA IKE, que você pode usar no comando para obter mais informações sobre a SA.
show security ike security-associations index detailEndereço remoto — Verifique se o endereço IP remoto está correto e que a porta 4500 está sendo usada para comunicação peer-to-peer.
Estado do iniciador de funções
Ativação — a SA da Fase 1 foi estabelecida.
Down — Havia um problema em estabelecer a Fase 1 SA.
Ambos os pares no par IPsec SA estão usando a porta 4500, o que indica que o NAT-T está implementado. (O NAT-T usa a porta 4500 ou outra porta aleatória de alta numeração.)
ID por peer IKE — Verifique se a ID remota (responder) está correta. Neste exemplo, o nome de host é sunnyvale.
Identidade local e identidade remota — Verifique se eles estão corretos.
Modo — Verifique se o modo correto está sendo usado.
Verifique se o seguinte está correto em sua configuração:
Interfaces externas (a interface deve ser a que recebe pacotes IKE)
Parâmetros de política de IKE
Informações-chave pré-compartilhadas
Parâmetros da proposta da fase 1 (devem combinar com ambos os pares)
O comando lista informações adicionais sobre associações de segurança:show security ike security-associations
Algoritmos de autenticação e criptografia usados
Vida útil da fase 1
Estatísticas de tráfego (podem ser usadas para verificar se o tráfego está fluindo corretamente em ambas as direções)
Informações sobre funções
A solução de problemas é melhor realizada no peer usando a função de resposta.
Informações do iniciador e do respondente
Número de SAs IPsec criados
Número de negociações da Fase 2 em andamento
Verificando as associações de segurança IPsec para o iniciador
Propósito
Verifique o status do IPsec.
Ação
A partir do modo operacional, entre no comando.show security ipsec security-associations Depois de obter um número de índice do comando, use o comando.show security ipsec security-associations index index_number detail
user@host> show security ipsec security-associations Total active tunnels: 1 Total Ipsec sas: 1 ID Algorithm SPI Life:sec/kb Mon lsys Port Gateway <2 ESP:3des/md5 aff3ac30 1103/ unlim - root 4500 13.168.11.100 >2 ESP:3des/md5 40539d12 1103/ unlim - root 4500 13.168.11.100
user@host> show security ipsec security-associations detail
ID: 2 Virtual-system: root, VPN Name: first_vpn
Local Gateway: 12.168.99.100, Remote Gateway: 13.168.11.100
Local Identity: ipv4_subnet(any:0,[0..7]=0.0.0.0/0)
Remote Identity: ipv4_subnet(any:0,[0..7]=0.0.0.0/0)
Version: IKEv1
DF-bit: clear, Copy-Outer-DSCP Disabled , Policy-name: pol1
Port: 4500, Nego#: 7, Fail#: 0, Def-Del#: 0 Flag: 0x600829
Multi-sa, Configured SAs# 1, Negotiated SAs#: 1
Tunnel events:
Wed Apr 08 2020 19:13:53: IPSec SA negotiation successfully completed (1 times)
Wed Apr 08 2020
: IPSec SA delete payload received from peer, corresponding IPSec SAs cleared (1 times)
Wed Apr 08 2020 19:13:09: IPSec SA negotiation successfully completed (1 times)
Wed Apr 08 2020 19:13:09: User cleared IPSec SA from CLI (1 times)
Wed Apr 08 2020 19:13:09: IKE SA negotiation successfully completed (5 times)
Wed Apr 08 2020 19:12:18: IPSec SA negotiation successfully completed (1 times)
Wed Apr 08 2020 19:12:18: User cleared IPSec SA from CLI (1 times)
Wed Apr 08 2020 19:12:12: IPSec SA negotiation successfully completed (1 times)
Wed Apr 08 2020 19:12:12: User cleared IPSec SA from CLI (1 times)
Wed Apr 08 2020 19:06:52: Peer's IKE-ID validation failed during negotiation (2 times)
Wed Apr 08 2020
: Negotiation failed with error code NO_PROPOSAL_CHOSEN received from peer (2 times)
Wed Apr 08 2020 19:05:26: Peer's IKE-ID validation failed during negotiation (1 times)
Wed Apr 08 2020
: Negotiation failed with error code NO_PROPOSAL_CHOSEN received from peer (1 times)
Wed Apr 08 2020 19:04:26: Peer's IKE-ID validation failed during negotiation (1 times)
Wed Apr 08 2020
: Negotiation failed with error code NO_PROPOSAL_CHOSEN received from peer (1 times)
Wed Apr 08 2020 19:03:26: Peer's IKE-ID validation failed during negotiation (1 times)
Direction: inbound, SPI: aff3ac30, AUX-SPI: 0
, VPN Monitoring: -
Hard lifetime: Expires in 1093 seconds
Lifesize Remaining: Unlimited
Soft lifetime: Expires in 453 seconds
Mode: Tunnel(0 0), Type: dynamic, State: installed
Protocol: ESP, Authentication: hmac-md5-96, Encryption: 3des-cbc
Anti-replay service: counter-based enabled, Replay window size: 64
Direction: outbound, SPI: 40539d12, AUX-SPI: 0
, VPN Monitoring: -
Hard lifetime: Expires in 1093 seconds
Lifesize Remaining: Unlimited
Soft lifetime: Expires in 453 seconds
Mode: Tunnel(0 0), Type: dynamic, State: installed
Protocol: ESP, Authentication: hmac-md5-96, Encryption: 3des-cbc
Anti-replay service: counter-based enabled, Replay window size: 64
Significado
A saída do comando lista as seguintes informações:show security ipsec security-associations
O gateway remoto tem um endereço NAT de 13.168.11.100.
Ambos os pares no par IPsec SA estão usando a porta 4500, o que indica que o NAT-T está implementado. (O NAT-T usa a porta 4500 ou outra porta aleatória de alta numeração.).
As SPIs, a vida útil (em segundos) e os limites de uso (ou tamanho vital em KB) são mostrados para ambas as direções. O valor 3390/ilimitado indica que a vida útil da Fase 2 expira em 3390 segundos, e que nenhum tamanho vitalício foi especificado, o que indica que é ilimitado. A vida útil da fase 2 pode ser diferente da vida útil da Fase 1, já que a Fase 2 não depende da Fase 1 após o aumento da VPN.
O monitoramento de VPN não está habilitado para esta SA, conforme indicado por um hífen na coluna Mon. Se o monitoramento de VPN estiver habilitado, u indica que o monitoramento está ativo, e D indica que o monitoramento está desativado.
O sistema virtual (vsys) é o sistema raiz, e ele sempre lista 0.
Verificando o status da Fase 1 do IKE para o Respondente
Propósito
Verifique o status da Fase 1 do IKE.
Ação
A partir do modo operacional, entre no comando.show security ike security-associations Depois de obter um número de índice do comando, use o comando.show security ike security-associations index index_number detail
user@host> show security ike security-associations Index State Initiator cookie Responder cookie Mode Remote Address 2914355 UP c3193077d38e426f 011f0ef28d928f4c Aggressive 1.1.100.23
user@host> show security ike security-associations index 2914355 detail
IKE peer 1.1.100.23, Index 2914355, Gateway Name: gate
Role: Responder, State: UP
Initiator cookie: c3193077d38e426f, Responder cookie: 011f0ef28d928f4c
Exchange type: Aggressive, Authentication method: Pre-shared-keys
Local: 13.168.11.100:4500, Remote: 1.1.100.23:23434
Lifetime: Expires in 26137 seconds
Reauth Lifetime: Disabled
IKE Fragmentation: Disabled, Size: 0
Remote Access Client Info: Unknown Client
Peer ike-id: chicago
AAA assigned IP: 0.0.0.0
Algorithms:
Authentication : hmac-md5-96
Encryption : 3des-cbc
Pseudo random function: hmac-md5
Diffie-Hellman group : DH-group-2
Traffic statistics:
Input bytes : 1203
Output bytes : 1140
Input packets: 6
Output packets: 6
Input fragmentated packets: 0
Output fragmentated packets: 0
IPSec security associations: 2 created, 0 deleted
Phase 2 negotiations in progress: 1
Negotiation type: Quick mode, Role: Responder, Message ID: 0
Local: 13.168.11.100:4500, Remote: 1.1.100.23:23434
Local identity: 13.168.11.100
Remote identity: chicago
Flags: IKE SA is created
Significado
O comando lista todos os SAs ativos da Fase 1 do IKE.show security ike security-associations Se nenhum SAs estiver listado, houve um problema com o estabelecimento da Fase 1. Verifique os parâmetros da política de IKE e as configurações externas da interface em sua configuração.
Se os SAs estiverem listados, analise as seguintes informações:
Índice — Esse valor é exclusivo para cada SA IKE, que você pode usar no comando para obter mais informações sobre a SA.
show security ike security-associations index detailEndereço remoto — Verifique se o endereço IP remoto está correto e que a porta 4500 está sendo usada para comunicação peer-to-peer.
Estado de resposta a funções
Ativação — a SA da Fase 1 foi estabelecida.
Down — Havia um problema em estabelecer a Fase 1 SA.
ID por peer IKE — Verifique se a ID local para o peer está correta. Neste exemplo, o nome de host é Chicago.
Identidade local e identidade remota — Verifique se eles estão corretos.
Modo — Verifique se o modo correto está sendo usado.
Verifique se o seguinte está correto em sua configuração:
Interfaces externas (a interface deve ser a que recebe pacotes IKE)
Parâmetros de política de IKE
Informações-chave pré-compartilhadas
Parâmetros da proposta da fase 1 (devem combinar com ambos os pares)
O comando lista informações adicionais sobre associações de segurança:show security ike security-associations
Algoritmos de autenticação e criptografia usados
Vida útil da fase 1
Estatísticas de tráfego (podem ser usadas para verificar se o tráfego está fluindo corretamente em ambas as direções)
Informações sobre funções
A solução de problemas é melhor realizada no peer usando a função de resposta.
Informações do iniciador e do respondente
Número de SAs IPsec criados
Número de negociações da Fase 2 em andamento
Verificando as associações de segurança de IPsec para o respondente
Propósito
Verifique o status do IPsec.
Ação
A partir do modo operacional, entre no comando.show security ipsec security-associations Depois de obter um número de índice do comando, use o comando.show security ipsec security-associations index index_number detail
user@host> show security ipsec security-associations Total active tunnels: 1 Total Ipsec sas: 1 ID Algorithm SPI Life:sec/kb Mon lsys Port Gateway <67108878 ESP:3des/md5 40539d12 939/ unlim - root 23434 1.1.100.23 >67108878 ESP:3des/md5 aff3ac30 939/ unlim - root 23434 1.1.100.23
user@host> show security ipsec security-associations detail
ID: 67108878 Virtual-system: root, VPN Name: first_vpn
Local Gateway: 13.168.11.100, Remote Gateway: 1.1.100.23
Local Identity: ipv4_subnet(any:0,[0..7]=0.0.0.0/0)
Remote Identity: ipv4_subnet(any:0,[0..7]=0.0.0.0/0)
Version: IKEv1
DF-bit: clear, Copy-Outer-DSCP Disabled , Policy-name: pol1
Port: 23434, Nego#: 8, Fail#: 0, Def-Del#: 0 Flag: 0x608829
Multi-sa, Configured SAs# 1, Negotiated SAs#: 1
Tunnel events:
Wed Apr 08 2020 19:14:22: IPSec SA negotiation successfully completed (1 times)
Wed Apr 08 2020 19:14:15: User cleared IPSec SA from CLI (1 times)
Wed Apr 08 2020 19:13:39: IPSec SA negotiation successfully completed (3 times)
Wed Apr 08 2020 19:13:39: IKE SA negotiation successfully completed (4 times)
Wed Apr 08 2020
: IPSec SA delete payload received from peer, corresponding IPSec SAs cleared (1 times)
Wed Apr 08 2020 19:10:39: IPSec SA negotiation successfully completed (1 times)
Wed Apr 08 2020 19:10:20: User cleared IPSec SA from CLI (1 times)
Wed Apr 08 2020 19:10:08: IPSec SA negotiation successfully completed (1 times)
Wed Apr 08 2020
: Tunnel is ready. Waiting for trigger event or peer to trigger negotiation (1 times)
Direction: inbound, SPI: 40539d12, AUX-SPI: 0
, VPN Monitoring: -
Hard lifetime: Expires in 930 seconds
Lifesize Remaining: Unlimited
Soft lifetime: Expires in 335 seconds
Mode: Tunnel(0 0), Type: dynamic, State: installed
Protocol: ESP, Authentication: hmac-md5-96, Encryption: 3des-cbc
Anti-replay service: counter-based enabled, Replay window size: 64
Direction: outbound, SPI: aff3ac30, AUX-SPI: 0
, VPN Monitoring: -
Hard lifetime: Expires in 930 seconds
Lifesize Remaining: Unlimited
Soft lifetime: Expires in 335 seconds
Mode: Tunnel(0 0), Type: dynamic, State: installed
Protocol: ESP, Authentication: hmac-md5-96, Encryption: 3des-cbc
Anti-replay service: counter-based enabled, Replay window size: 64
Significado
A saída do comando lista as seguintes informações:show security ipsec security-associations
O gateway remoto tem um endereço NAT de 1.1.100.23.
Ambos os pares no par IPsec SA estão usando a porta 4500, o que indica que o NAT-T está implementado. (O NAT-T usa a porta 4500 ou outra porta aleatória de alta numeração.)
As SPIs, a vida útil (em segundos) e os limites de uso (ou tamanho vital em KB) são mostrados para ambas as direções. O valor 3571/ilimitado indica que a vida útil da Fase 2 expira em 3571 segundos, e que nenhum tamanho vitalício foi especificado, o que indica que é ilimitado. A vida útil da fase 2 pode ser diferente da vida útil da Fase 1, já que a Fase 2 não depende da Fase 1 após o aumento da VPN.
O monitoramento de VPN não está habilitado para esta SA, conforme indicado por um hífen na coluna Mon. Se o monitoramento de VPN estiver habilitado, u indica que o monitoramento está ativo, e D indica que o monitoramento está desativado.
O sistema virtual (vsys) é o sistema raiz, e ele sempre lista 0.
Exemplo: Configuração do NAT-T com VPN de endpoint dinâmico
Este exemplo mostra como configurar uma VPN baseada em rota onde o iniciador IKEv2 é um endpoint dinâmico por trás de um dispositivo NAT.
Requisitos
Este exemplo usa os seguintes componentes de hardware e software:
Dois firewalls da Série SRX configurados em um cluster de chassi
Um firewall da Série SRX que oferece NAT
Um firewall da Série SRX que oferece acesso à rede das filiais
Versão Junos OS 12.1X46-D10 ou posterior para suporte a NAT-T IKEv2
Visão geral
Neste exemplo, uma VPN IPsec é configurada entre a filial (iniciador IKEv2) e a sede (IKEv2 responder) para proteger o tráfego de rede entre os dois locais. A filial está localizada atrás do dispositivo NAT. O endereço da filial é atribuído dinamicamente e é desconhecido para o respondente. O iniciador está configurado com a identidade remota do respondente para negociação de túneis. Essa configuração estabelece uma VPN dinâmica de endpoint entre os pares em todo o dispositivo NAT.
Figura 3 mostra um exemplo de topologia com NAT-Traversal (NAT-T) e VPN dinâmica de endpoint.
Neste exemplo, o endereço IP do iniciador, 192.179.100.50, que foi atribuído dinamicamente ao dispositivo, está oculto pelo dispositivo NAT e traduzido para 100.10.1.253.
As seguintes opções de configuração se aplicam neste exemplo:
A identidade local configurada no iniciador deve combinar com a identidade de gateway remoto configurada no respondente.
As opções de Fase 1 e Fase 2 devem combinar entre o iniciador e o respondente.
Neste exemplo, a política de segurança padrão que permite todo o tráfego é usada para todos os dispositivos. Políticas de segurança mais restritivas devem ser configuradas para ambientes de produção. Veja a visão geral das políticas de segurança.Security Policies Overview
Começando com o Junos OS Release 12.1X46-D10 e o Junos OS Release 17.3R1, o valor padrão para a opção configurada no nível de hierarquia foi alterado de 5 segundos para 20 segundos.nat-keepalive[edit security ike gateway gateway-name]
Em dispositivos de SRX1400, SRX3400, SRX3600, SRX5600 e SRX5800, as negociações de IKE envolvendo a travessia de NAT não funcionam se o peer IKE estiver por trás de um dispositivo NAT que mudará o endereço IP de origem dos pacotes IKE durante a negociação. Por exemplo, se o dispositivo NAT estiver configurado com DIP, ele muda o IP de origem porque o protocolo IKE muda a porta UDP de 500 para 4500. (O suporte da plataforma depende da versão do Junos OS em sua instalação.)
Configuração
- Configuração do dispositivo da filial (iniciador IKEv2)
- Configuração do dispositivo NAT
- Configuração do dispositivo de sede (IKEv2 Responder)
Configuração do dispositivo da filial (iniciador IKEv2)
Configuração rápida da CLI
Para configurar rapidamente este exemplo, copie os seguintes comandos, cole-os em um arquivo de texto, remova quaisquer quebras de linha, altere todos os detalhes necessários para combinar com a configuração da sua rede, copiar e colar os comandos na CLI no nível de hierarquia e, em seguida, entrar no modo de configuração.[edit]commit
set interfaces ge-0/0/1 unit 0 family inet address 192.179.100.50/24 set interfaces ge-0/0/2 unit 0 family inet address 192.179.2.20/24 set interfaces st0 unit 0 family inet address 172.168.100.1/16 set routing-options static route 192.179.1.0/24 next-hop st0.0 set security zones security-zone trust host-inbound-traffic system-services all set security zones security-zone trust host-inbound-traffic protocols all set security zones security-zone trust interfaces ge-0/0/2.0 set security zones security-zone untrust host-inbound-traffic system-services all set security zones security-zone untrust host-inbound-traffic protocols all set security zones security-zone untrust interfaces ge-0/0/1.0 set security zones security-zone untrust interfaces st0.0 set security ike proposal IKE_PROP authentication-method pre-shared-keys set security ike proposal IKE_PROP dh-group group5 set security ike proposal IKE_PROP authentication-algorithm sha1 set security ike proposal IKE_PROP encryption-algorithm aes-256-cbc set security ike policy IKE_POL proposals IKE_PROP set security ike policy IKE_POL pre-shared-key ascii-text "$ABC123" set security ike gateway HQ_GW ike-policy IKE_POL set security ike gateway HQ_GW address 100.10.1.50 set security ike gateway HQ_GW local-identity hostname branch.example.net set security ike gateway HQ_GW external-interface ge-0/0/1.0 set security ike gateway HQ_GW version v2-only set security ipsec proposal IPSEC_PROP protocol esp set security ipsec proposal IPSEC_PROP authentication-algorithm hmac-sha1-96 set security ipsec proposal IPSEC_PROP encryption-algorithm aes-256-cbc set security ipsec policy IPSEC_POL perfect-forward-secrecy keys group5 set security ipsec policy IPSEC_POL proposals IPSEC_PROP set security ipsec vpn HQ_VPN bind-interface st0.0 set security ipsec vpn HQ_VPN ike gateway HQ_GW set security ipsec vpn HQ_VPN ike ipsec-policy IPSEC_POL set security ipsec vpn HQ_VPN establish-tunnels immediately set security policies default-policy permit-all
Procedimento passo a passo
O exemplo a seguir exige que você navegue por vários níveis na hierarquia de configuração. Para obter instruções sobre como fazer isso, veja Usando o Editor de CLI no modo de configuração no Guia do usuário da CLI.Use o editor de CLI no modo de configuraçãohttps://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/junos-cli/junos-cli.html
Para configurar o dispositivo da filial:
Configure interfaces.
[edit interfaces] user@host# set ge-0/0/1 unit 0 family inet address 192.179.100.50/24 user@host# set ge-0/0/2 unit 0 family inet address 192.179.2.20/24 user@host# set st0 unit 0 family inet address 172.168.100.1/16
Configure opções de roteamento.
[edit routing-options] user@host# set static route 192.179.1.0/24 next-hop st0.0
Configure zonas.
[edit security zones security-zones trust] user@host# set host-inbound-traffic system-services all user@host# set host-inbound-traffic protocols all user@host# set interfaces ge-0/0/2.0 [edit security zones security-zones untrust] user@host# set host-inbound-traffic system-services all user@host# set host-inbound-traffic protocols all user@host# set interfaces ge-0/0/1.0 user@host#set interfaces st0.0
Configure as opções de Fase 1.
[edit security ike proposal IKE_PROP] user@host# set authentication-method pre-shared-keys user@host# set dh-group group5 user@host# set authentication-algorithm sha1 user@host# set encryption-algorithm aes-256-cbc [edit security ike policy IKE_POL] user@host# set proposals IKE_PROP user@host# set pre-shared-key ascii-text "$ABC123" [edit security ike gateway HQ_GW] user@host# set ike-policy IKE_POL user@host# set address 100.10.1.50 user@host# set local-identity hostname branch.example.net user@host# set external-interface ge-0/0/1.0 user@host# set version v2-only
Configure as opções de Fase 2.
[edit security ipsec proposal IPSEC_PROP] user@host# set protocol esp user@host# set authentication-algorithm hmac-sha1-96 user@host# set encryption-algorithm aes-256-cbc [edit security ipsec policy IPSEC_POL] user@host# set proposals IPSEC_PROP user@host# set perfect-forward-secrecy keys group5 [edit security ipsec vpn HQ_VPN] user@host# set bind-interface st0.0 user@host# set ike gateway HQ_GW user@host# set ike ipsec-policy IPSEC_POL user@host# set establish-tunnels immediately
Configure a política de segurança.
[edit security policies] user@host# set default-policy permit-all
Resultados
A partir do modo de configuração, confirme sua configuração inserindo os comandos e comandos.show interfacesshow routing-optionsshow security zonesshow security ikeshow security ipsecshow security policies Se a saída não exibir a configuração pretendida, repita as instruções de configuração neste exemplo para corrigi-la.
[edit]
user@host# show interfaces
ge-0/0/1 {
unit 0 {
family inet {
address 192.179.100.50/24;
}
}
}
ge-0/0/2 {
unit 0 {
family inet {
address 192.179.2.20/24;
}
}
}
st0 {
unit 0 {
family inet {
address 172.168.100.1/16;
}
}
}
[edit]
user@host# show routing-options
static {
route 192.179.1.0/24 next-hop st0.0;
}
[edit]
user@host# show security zones
security-zone trust {
host-inbound-traffic {
system-services {
all;
}
protocols {
all;
}
}
interfaces {
ge-0/0/2.0;
}
}
security-zone untrust {
host-inbound-traffic {
system-services {
all;
}
protocols {
all;
}
}
interfaces {
ge-0/0/1.0;
st0.0;
}
}
[edit]
user@host# show security ike
proposal IKE_PROP {
authentication-method pre-shared-keys;
dh-group group5;
authentication-algorithm sha1;
encryption-algorithm aes-256-cbc;
}
policy IKE_POL {
proposals IKE_PROP;
pre-shared-key ascii-text "$ABC123”
}
gateway HQ_GW{
ike-policy IKE_POL;
address 100.10.1.50;
local-identity hostname branch.example.net;
external-interface ge-0/0/1.0;
version v2-only;
}
[edit]
user@host# show security ipsec
proposal IPSEC_PROP {
protocol esp;
authentication-algorithm hmac-sha1-96;
encryption-algorithm aes-256-cbc;
}
policy IPSEC_POL {
perfect-forward-secrecy {
keys group5;
}
proposals IPSEC_PROP;
}
vpn HQ_VPN {
bind-interface st0.0;
ike {
gateway HQ_GW;
ipsec-policy IPSEC_POL;
}
establish-tunnels immediately;
}
[edit]
user@host# show security policies
default-policy {
permit-all;
}
Se você terminar de configurar o dispositivo, entre no modo de configuração.commit
Configuração do dispositivo NAT
Configuração rápida da CLI
Para configurar rapidamente este exemplo, copie os seguintes comandos, cole-os em um arquivo de texto, remova quaisquer quebras de linha, altere todos os detalhes necessários para combinar com a configuração da sua rede, copiar e colar os comandos na CLI no nível de hierarquia e, em seguida, entrar no modo de configuração.[edit]commit
set interfaces ge-0/0/1 unit 0 family inet address 100.10.1.253/24 set interfaces fe-0/0/2 unit 0 family inet address 192.179.100.253/24 set security zones security-zone untrust host-inbound-traffic system-services all set security zones security-zone untrust host-inbound-traffic protocols all set security zones security-zone untrust interfaces ge-0/0/1.0 set security zones security-zone trust host-inbound-traffic system-services all set security zones security-zone trust host-inbound-traffic protocols all set security zones security-zone trust interfaces fe-0/0/2.0 set security nat source rule-set DYNAMIC from zone trust set security nat source rule-set DYNAMIC to zone untrust set security nat source rule-set DYNAMIC rule R2R3 match source-address 0.0.0.0/0 set security nat source rule-set DYNAMIC rule R2R3 then source-nat interface set security policies default-policy permit-all
Procedimento passo a passo
O exemplo a seguir exige que você navegue por vários níveis na hierarquia de configuração. Para obter instruções sobre como fazer isso, veja Usando o Editor de CLI no modo de configuração no Guia do usuário da CLI.Use o editor de CLI no modo de configuraçãohttps://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/junos-cli/junos-cli.html
Para configurar o roteador intermediário que fornece NAT:
Configure interfaces.
[edit interfaces] user@host# set ge-0/0/1 unit 0 family inet address 100.10.1.253/24 user@host# set fe-0/0/2 unit 0 family inet address 192.179.100.253/24
Configure zonas.
[edit security zones security-zone untrust] user@host# set host-inbound-traffic system-services all user@host# set host-inbound-traffic protocols all user@host# set interfaces ge-0/0/1.0 [edit security zones security-zone trust] user@host# set host-inbound-traffic system-services all user@host# set host-inbound-traffic protocols all user@host# set interfaces fe-0/0/2.0
Configure NAT.
[edit security nat source rule-set DYNAMIC] user@host# set from zone trust user@host# set to zone untrust user@host# set rule R2R3 match source-address 0.0.0.0/0 user@host# set rule R2R3 then source-nat interface
Configure a política de segurança padrão.
[edit security policies] user@host# set default-policy permit-all
Resultados
A partir do modo de configuração, confirme sua configuração entrando no, e comandos.show interfacesshow security zonesshow security nat sourceshow security policies Se a saída não exibir a configuração pretendida, repita as instruções de configuração neste exemplo para corrigi-la.
[edit]
user@host# show interfaces
ge-0/0/1 {
unit 0 {
family inet {
address 100.10.1.253/24;
}
}
}
fe-0/0/2 {
unit 0 {
family inet {
address 192.179.100.253/24;
}
}
}
[edit]
user@host# show security zones
security-zone trust {
host-inbound-traffic {
system-services {
all;
}
protocols {
all;
}
}
interfaces {
ge-0/0/1.0;
}
}
security-zone untrust {
host-inbound-traffic {
system-services {
all;
}
protocols {
all;
}
}
interfaces {
fe-0/0/2.0;
}
}
[edit]
user@host# show security nat source
rule-set DYNAMIC {
from zone untrust;
to zone trust;
rule R2R3 {
match {
source-address 0.0.0.0/0;
}
then {
source-nat {
interface;
}
}
}
}
[edit]
user@host# show security policies
default-policy {
permit-all;
}
Se você terminar de configurar o dispositivo, entre no modo de configuração.commit
Configuração do dispositivo de sede (IKEv2 Responder)
Configuração rápida da CLI
Para configurar rapidamente este exemplo, copie os seguintes comandos, cole-os em um arquivo de texto, remova quaisquer quebras de linha, altere todos os detalhes necessários para combinar com a configuração da sua rede, copiar e colar os comandos na CLI no nível de hierarquia e, em seguida, entrar no modo de configuração.[edit]commit
set chassis cluster reth-count 5 set chassis cluster redundancy-group 1 node 0 priority 220 set chassis cluster redundancy-group 1 node 1 priority 149 set chassis cluster redundancy-group 1 interface-monitor ge-0/0/1 weight 255 set chassis cluster redundancy-group 1 interface-monitor ge-8/0/1 weight 255 set chassis cluster redundancy-group 1 interface-monitor ge-0/0/2 weight 255 set chassis cluster redundancy-group 1 interface-monitor ge-8/0/2 weight 255 set interfaces ge-0/0/1 gigether-options redundant-parent reth0 set interfaces ge-0/0/2 gigether-options redundant-parent reth1 set interfaces ge-8/0/1 gigether-options redundant-parent reth0 set interfaces ge-8/0/2 gigether-options redundant-parent reth1 set interfaces reth0 redundant-ether-options redundancy-group 1 set interfaces reth0 unit 0 family inet address 192.179.1.10/24 set interfaces reth1 redundant-ether-options redundancy-group 1 set interfaces reth1 unit 0 family inet address 100.10.1.50/24 set interfaces st0 unit 0 family inet address 172.168.100.2/16 set routing-options static route 192.179.2.0/24 next-hop st0.0 set routing-options static route 192.179.100.0/24 next-hop 100.10.1.253 set security zones security-zone untrust host-inbound-traffic system-services all set security zones security-zone untrust host-inbound-traffic protocols all set security zones security-zone untrust interfaces st0.0 set security zones security-zone untrust interfaces reth1.0 set security zones security-zone trust host-inbound-traffic system-services all set security zones security-zone trust host-inbound-traffic protocols all set security zones security-zone trust interfaces reth0.0 set security ike proposal IKE_PROP authentication-method pre-shared-keys set security ike proposal IKE_PROP dh-group group5 set security ike proposal IKE_PROP authentication-algorithm sha1 set security ike proposal IKE_PROP encryption-algorithm aes-256-cbc set security ike policy IKE_POL proposals IKE_PROP set security ike policy IKE_POL pre-shared-key ascii-text "$ABC123" set security ike gateway Branch_GW ike-policy IKE_POL set security ike gateway Branch_GW dynamic hostname branch.example.net set security ike gateway Branch_GW dead-peer-detection optimized set security ike gateway Branch_GW external-interface reth1.0 set security ike gateway Branch_GW version v2-only set security ipsec proposal IPSEC_PROP protocol esp set security ipsec proposal IPSEC_PROP authentication-algorithm hmac-sha1-96 set security ipsec proposal IPSEC_PROP encryption-algorithm aes-256-cbc set security ipsec policy IPSEC_POL perfect-forward-secrecy keys group5 set security ipsec policy IPSEC_POL proposals IPSEC_PROP set security ipsec vpn Branch_VPN bind-interface st0.0 set security ipsec vpn Branch_VPN ike gateway Branch_GW set security ipsec vpn Branch_VPN ike ipsec-policy IPSEC_POL set security policies default-policy permit-all
Procedimento passo a passo
O exemplo a seguir exige que você navegue por vários níveis na hierarquia de configuração. Para obter instruções sobre como fazer isso, veja Usando o Editor de CLI no modo de configuração no Guia do usuário da CLI.Use o editor de CLI no modo de configuraçãohttps://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/junos-cli/junos-cli.html
Configure dois nós como cluster do chassi.
[edit chassis cluster] user@host# set reth-count 5 user@host# set redundancy-group 1 node 0 priority 220 user@host# set redundancy-group 1 node 1 priority 149 user@host# set redundancy-group 1 interface-monitor ge-0/0/1 weight 255 user@host# set redundancy-group 1 interface-monitor ge-8/0/1 weight 255 user@host# set redundancy-group 1 interface-monitor ge-0/0/2 weight 255 user@host# set redundancy-group 1 interface-monitor ge-8/0/2 weight 255
Configure interfaces.
[edit interfaces] user@host# set ge-0/0/1 gigether-options redundant-parent reth0 user@host# set ge-0/0/2 gigether-options redundant-parent reth1 user@host# set ge-8/0/1 gigether-options redundant-parent reth0 user@host# set ge-8/0/2 gigether-options redundant-parent reth1 user@host# set reth0 redundant-ether-options redundancy-group 1 user@host# set reth0 unit 0 family inet address 192.179.1.10/24 user@host# set reth1 redundant-ether-options redundancy-group 1 user@host# set reth1 unit 0 family inet address 100.10.1.50/24 user@host# set st0 unit 0 family inet address 172.168.100.2/16
Configure opções de roteamento.
[edit routing-options] user@host# set static route 192.179.2.0/24 next-hop st0.0 user@host# set static route 192.179.100.0/24 next-hop 100.10.1.253
Configure zonas.
[edit security zones security-zone untrust] user@host# set host-inbound-traffic protocols all user@host# set host-inbound-traffic system-services all user@host# set interfaces st0.0 user@host# set interfaces reth1.0 [edit security zones security-zone trust] user@host# set host-inbound-traffic system-services all user@host# set host-inbound-traffic protocols all user@host# set interfaces reth0.0
Configure as opções de Fase 1.
[edit security ike proposal IKE_PROP] user@host# set authentication-method pre-shared-keys user@host# set dh-group group5 user@host# set authentication-algorithm sha1 user@host# set encryption-algorithm aes-256-cbc [edit security ike policy IKE_POL] user@host# set proposals IKE_PROP user@host# set pre-shared-key ascii-text "$ABC123" [edit security ike gateway Branch_GW] user@host# set ike-policy IKE_POL user@host# set dynamic hostname branch.example.net user@host# set dead-peer-detection optimized user@host# set external-interface reth1.0 user@host# set version v2-only
Configure as opções de Fase 2.
[edit security ipsec proposal IPSEC_PROP] user@host# set protocol esp user@host# set authentication-algorithm hmac-sha1-96 user@host# set encryption-algorithm aes-256-cbc [edit security ipsec policy IPSEC_POL] user@host# set perfect-forward-secrecy keys group5 user@host# set proposals IPSEC_PROP [edit security ipsec vpn Branch_VPN] user@host# set bind-interface st0.0 user@host# set ike gateway Branch_GW user@host# set ike ipsec-policy IPSEC_POL
Configure a política de segurança padrão.
[edit security policies] user@host# set default-policy permit-all
Resultados
A partir do modo de configuração, confirme sua configuração inserindo os comandos e comandos.show chassis clustershow interfacesshow routing-optionsshow security zonesshow security ikeshow security ipsecshow security policies Se a saída não exibir a configuração pretendida, repita as instruções de configuração neste exemplo para corrigi-la.
[edit]
user@host# show chassis cluster
reth-count 5;
redundancy-group 1 {
node 0 priority 220;
node 1 priority 149;
interface-monitor {
ge-0/0/1 weight 255;
ge-8/0/1 weight 255;
ge-0/0/2 weight 255;
ge-8/0/2 weight 255;
}
}
[edit]
user@host# show interfaces
ge-0/0/1 {
gigether-options {
redundant-parent reth0;
}
}
ge-0/0/2 {
gigether-options {
redundant-parent reth1;
}
}
ge-8/0/1 {
gigether-options {
redundant-parent reth0;
}
}
ge-8/0/2 {
gigether-options {
redundant-parent reth1;
}
}
reth0 {
redundant-ether-options {
redundancy-group 1;
}
unit 0 {
family inet {
address 192.179.1.10/24;
}
}
}
reth1 {
redundant-ether-options {
redundancy-group 1;
}
unit 0 {
family inet {
address 100.10.1.50/24;
}
}
}
st0 {
unit 0{
family inet {
address 172.168.100.2/16;
}
}
}
[edit]
user@host# show routing-options
static {
route 192.179.2.0/24 next-hop st0.0;
route 192.179.100.0/24 next-hop 100.10.1.253;
}
[edit]
user@host# show security zones
security-zone trust {
host-inbound-traffic {
system-services {
all;
}
protocols {
all;
}
}
interfaces {
reth0.0;
}
}
security-zone untrust {
host-inbound-traffic {
system-services {
all;
}
protocols {
all;
}
}
interfaces {
st0.0;
reth1.0;
}
}
[edit]
user@host# show security ike
proposal IKE_PROP {
authentication-method pre-shared-keys;
dh-group group5;
authentication-algorithm sha1;
encryption-algorithm aes-256-cbc;
}
policy IKE_POL {
proposals IKE_PROP;
pre-shared-key ascii-text “$ABC123”
}
gateway Branch_GW {
ike-policy IKE_POL;
dynamic hostname branch.example.net;
dead-peer-detection optimized;
external-interface reth1.0;
version v2-only;
}
[edit]
user@host# show security ipsec
proposal IPSEC_PROP {
protocol esp;
authentication-algorithm hmac-sha1-96;
encryption-algorithm aes-256-cbc;
}
policy IPSEC_POL {
perfect-forward-secrecy {
keys group5;
}
proposals IPSEC_PROP;
}
vpn Branch_VPN {
bind-interface st0.0;
ike {
gateway Branch_GW;
ipsec-policy IPSEC_POL;
}
}
[edit]
user@host# show security policies
default-policy {
permit-all;
}
Verificação
Confirme se a configuração está funcionando corretamente.
- Verificando o status da Fase 1 do IKE para o Respondente
- Verificando as associações de segurança de IPsec para o respondente
Verificando o status da Fase 1 do IKE para o Respondente
Propósito
Verifique o status da Fase 1 do IKE.
Ação
Do modo operacional no nó 0, entre no comando.show security ike security-associations Depois de obter um número de índice do comando, use o comando.show security ike security-associations detail
user@host# show security ike security-associations node0: Index State Initiator cookie Responder cookie Mode Remote Address 1367024684 UP f82c54347e2f3fb1 020e28e1e4cae003 IKEv2 100.10.1.253
user@host# show security ike security-associations detail node0: IKE peer 100.10.1.253, Index 1367024684, Gateway Name: Branch_GW Location: FPC 5, PIC 0, KMD-Instance 2 Role: Responder, State: UP Initiator cookie: f82c54347e2f3fb1, Responder cookie: 020e28e1e4cae003 Exchange type: IKEv2, Authentication method: Pre-shared-keys Local: 100.10.1.50:4500, Remote: 100.10.1.253:2541 Lifetime: Expires in 3593 seconds Peer ike-id: branch.example.net Xauth assigned IP: 0.0.0.0 Algorithms: Authentication : hmac-sha1-96 Encryption : aes256-cbc Pseudo random function: hmac-sha1 Diffie-Hellman group : DH-group-5 Traffic statistics: Input bytes : 683 Output bytes : 400 Input packets: 2 Output packets: 1 IPSec security associations: 0 created, 0 deleted Phase 2 negotiations in progress: 1
Significado
O comando lista todos os SAs ativos da Fase 1 do IKE.show security ike security-associations Se nenhum SAs estiver listado, houve um problema com o estabelecimento da Fase 1. Verifique os parâmetros da política de IKE e as configurações externas da interface em sua configuração.
Se os SAs estiverem listados, analise as seguintes informações:
Índice — Esse valor é exclusivo para cada SA IKE, que você pode usar no comando para obter mais informações sobre a SA.
show security ike security-associations index index_id detailEndereço remoto — Verifique se o endereço IP local está correto e que a porta 4500 está sendo usada para comunicação peer-to-peer.
Estado de resposta a funções
Ativação — a SA da Fase 1 foi estabelecida.
Down — Havia um problema em estabelecer a Fase 1 SA.
ID do Peer IKE — Verifique se o endereço está correto.
Identidade local e identidade remota — Verifique se esses endereços estão corretos.
Modo — Verifique se o modo correto está sendo usado.
Verifique se o seguinte está correto em sua configuração:
Interfaces externas (a interface deve ser a que envia pacotes IKE)
Parâmetros de política de IKE
Informações-chave pré-compartilhadas
Parâmetros da proposta da fase 1 (devem combinar com ambos os pares)
O comando lista informações adicionais sobre associações de segurança:show security ike security-associations
Algoritmos de autenticação e criptografia usados
Vida útil da fase 1
Estatísticas de tráfego (podem ser usadas para verificar se o tráfego está fluindo corretamente em ambas as direções)
Informações sobre funções
A solução de problemas é melhor realizada no peer usando a função de resposta.
Informações do iniciador e do respondente
Número de SAs IPsec criados
Número de negociações da Fase 2 em andamento
Verificando as associações de segurança de IPsec para o respondente
Propósito
Verifique o status do IPsec.
Ação
Do modo operacional no nó 0, entre no comando.show security ipsec security-associations Depois de obter um número de índice do comando, use o comando.show security ipsec security-associations detail
user@host# show security ipsec security-associations node0 Total active tunnels: 1 ID Algorithm SPI Life:sec/kb Mon lsys Port Gateway <77856771 ESP:aes-cbc-256/sha1 4ad5af40 7186/unlim - root 2541 100.10.1.253 >77856771 ESP:aes-cbc-256/sha1 5bb0a5ee 7186/unlim - root 2541 100.10.1.253
user@host# show security ipsec security-associations detail
node0
ID: 77856771 Virtual-system: root, VPN Name: Branch_VPN
Local Gateway: 100.10.1.50, Remote Gateway: 100.10.1.253
Local Identity: ipv4_subnet(any:0,[0..7]=0.0.0.0/0)
Remote Identity: ipv4_subnet(any:0,[0..7]=0.0.0.0/0)
Version: IKEv2
DF-bit: clear
Bind-interface: st0.0
Port: 2541, Nego#: 0, Fail#: 0, Def-Del#: 0 Flag: 608a29
Tunnel Down Reason: SA not initiated
Location: FPC 5, PIC 0, KMD-Instance 2
Direction: inbound, SPI: 4ad5af40, AUX-SPI: 0
, VPN Monitoring: -
Hard lifetime: Expires in 7182 seconds
Lifesize Remaining: Unlimited
Soft lifetime: Expires in 6587 seconds
Mode: Tunnel(0 0), Type: dynamic, State: installed
Protocol: ESP, Authentication: hmac-sha1-96, Encryption: aes-cbc (256 bits)
Anti-replay service: counter-based enabled, Replay window size: 64
Significado
A saída do comando lista as seguintes informações:show security ipsec security-associations
O gateway remoto tem um endereço IP de 100.10.1.253.
As SPIs, a vida útil (em segundos) e os limites de uso (ou tamanho vital em KB) são mostrados para ambas as direções. O valor de vida útil indica que a vida útil da Fase 2 expira em 7186 segundos, e que nenhum tamanho vitalício foi especificado, o que indica que é ilimitado. A vida útil da fase 2 pode ser diferente da vida útil da Fase 1, já que a Fase 2 não depende da Fase 1 após o aumento da VPN.
O sistema virtual (vsys) é o sistema raiz, e ele sempre lista 0.
A saída do comando lista as seguintes informações:show security ipsec security-associations index index_id detail
A identidade local e a identidade remota compõem o ID proxy para a SA.
Uma incompatibilidade de ID por proxy é uma das causas mais comuns para uma falha na Fase 2. Se nenhuma SA IPsec estiver listada, confirme que as propostas da Fase 2, incluindo as configurações de ID proxy, correspondem a ambos os pares. Para VPNs baseadas em rota, o ID de proxy padrão é local=0,0,0,0/0, remoto=0,0,0,0/0 e service=any. Os problemas podem ocorrer com várias VPNs baseadas em rota a partir do mesmo IP peer. Neste caso, um ID de proxy exclusivo para cada SA IPsec deve ser especificado. Para alguns fornecedores terceirizados, a ID por proxy deve ser inserida manualmente para combinar.
Outra razão comum para falha na Fase 2 é não especificar a vinculação da interface ST. Se o IPsec não puder ser concluído, verifique o log kmd ou defina opções de rastreamento.
Tabela de histórico de alterações
A compatibillidadde com o recurso dependerá da platadorma e versão utilizada. Use o Feature Explorer para saber se o recurso é compatível com sua plataforma.
nat-keepalive[edit security ike gateway gateway-name]
