Example: Configuração do encaminhamento baseado em filtro para uma interface de saída específica ou endereço IP de destino
Entender o encaminhamento baseado em filtro para uma interface de saída específica ou endereço IP de destino
O roteamento baseado em políticas (também conhecido como encaminhamento baseado em filtro) refere-se ao uso de filtros de firewall que são aplicados a uma interface para combinar com determinadas características de cabeçalho IP e rotear apenas esses pacotes correspondentes de maneira diferente dos pacotes que normalmente seriam roteados.
A partir do Junos OS Release 12.2, você pode usar then next-interface, then next-ipou then next-ip6 como uma ação em um filtro de firewall. A partir de condições específicas de correspondência, endereços IPv4 e IPv6 ou um nome de interface podem ser especificados como a ação de resposta a uma correspondência.
O conjunto de condições de correspondência pode ser o seguinte:
Propriedades de Camada 3 (por exemplo, o endereço IP de origem ou destino ou o byte TOS)
Propriedades de Camada 4 (por exemplo, a porta de origem ou destino)
A rota para determinado endereço IPv4 ou IPv6 precisa estar presente na tabela de roteamento para que o roteamento baseado em políticas entre em vigor. Da mesma forma, a rota por uma determinada interface precisa estar presente na tabela de encaminhamento para next-interface que medidas entrem em vigor. Isso pode ser alcançado configurando um protocolo de gateway interior (IGP), como OSPF ou IS-IS, para anunciar rotas de Camada 3.
O filtro de firewall combina as condições e encaminha o pacote para um dos seguintes:
Um endereço IPv4 (usando a ação do filtro de
next-ipfirewall)Um endereço IPv6 (usando a ação do filtro de
next-ip6firewall)Uma interface (usando a ação do filtro de
next-interfacefirewall)
Suponha, por exemplo, que você queira oferecer serviços aos seus clientes, e que os serviços residam em diferentes servidores. Um exemplo de serviço pode ser hospedado DNS ou FTP hospedado. Conforme o tráfego do cliente chega ao dispositivo de roteamento Juniper Networks, você pode usar o encaminhamento baseado em filtro para enviar tráfego aos servidores aplicando uma condição de correspondência em um endereço MAC ou um endereço IP ou simplesmente uma interface de entrada e enviar os pacotes para uma determinada interface de saída associada ao servidor apropriado. Alguns de seus destinos podem ser endereços IPv4 ou IPv6, nesse caso o ou next-ip6 ação next-ip é útil.
Opcionalmente, você pode associar as interfaces de saída ou endereços IP com instâncias de roteamento.
Por exemplo:
firewall {
filter filter1 {
term t1 {
from {
source-address {
10.1.1.3/32;
}
}
then {
next-interface {
xe-0/1/0.1;
routing-instance rins1;
}
}
}
term t2 {
from {
source-address {
10.1.1.4/32;
}
}
then {
next-interface {
xe-0/1/0.2;
routing-instance rins2;
}
}
}
}
}
routing-instances {
rins1 {
instance-type virtual-router;
interface xe-0/1/0.1;
}
rins2 {
instance-type virtual-router;
interface xe-0/1/0.2;
}
}
Consulte também
Example: Configurando o encaminhamento baseado em filtro para uma interface de saída específica
Este exemplo mostra como usar then next-interface como uma ação em um filtro de firewall.
Requisitos
Este exemplo tem os seguintes requisitos de hardware e software:
Plataforma de roteamento universal 5G da Série MX como o dispositivo de roteamento com o filtro de firewall configurado.
Junos OS Versão 12.2 em execução no dispositivo de roteamento com o filtro de firewall configurado.
O filtro com a (ou
next-ip) açãonext-interfacesó pode ser aplicado a uma interface hospedada em um Trio MPC. Se você aplicar o filtro a uma DPC baseada em chip I, a operação de comprometimento falhará.A interface de saída referida na ação
next-interface interface-namepode ser hospedada em um Trio MPC ou um DPC baseado em I-chip.
Visão geral
Neste exemplo, o Dispositivo R1 tem dois endereços de interface de loopback configurados: 172,16,1,1 e 172,16,2,2.
No dispositivo R2, um filtro de firewall tem vários termos configurados. Cada termo combina um dos endereços de origem no tráfego de entrada e roteia o tráfego para interfaces de saída especificadas. As interfaces de saída são configuradas como interfaces marcadas por VLAN entre o dispositivo R2 e o dispositivo R3.
O IS-IS é usado para conectividade entre os dispositivos.

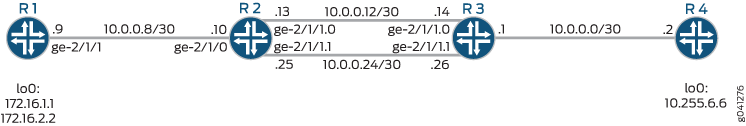

Figura 1 mostra a topologia usada neste exemplo.
Este exemplo mostra a configuração no dispositivo R2.
Topologia
Cópia de
Procedimento
Configuração rápida da CLI
Para configurar rapidamente este exemplo, copie os seguintes comandos, cole-os em um arquivo de texto, remova quaisquer quebras de linha, altere os detalhes necessários para combinar com a configuração de sua rede e, em seguida, copie e cole os comandos na CLI no nível de [edit] hierarquia.
Dispositivo R2
set interfaces ge-2/1/0 unit 0 family inet filter input filter1 set interfaces ge-2/1/0 unit 0 family inet address 10.0.0.10/30 set interfaces ge-2/1/0 unit 0 description to-R1 set interfaces ge-2/1/0 unit 0 family iso set interfaces ge-2/1/1 vlan-tagging set interfaces ge-2/1/1 description to-R3 set interfaces ge-2/1/1 unit 0 vlan-id 1001 set interfaces ge-2/1/1 unit 0 family inet address 10.0.0.13/30 set interfaces ge-2/1/1 unit 0 family iso set interfaces ge-2/1/1 unit 1 vlan-id 1002 set interfaces ge-2/1/1 unit 1 family inet address 10.0.0.25/30 set interfaces ge-2/1/1 unit 1 family iso set interfaces lo0 unit 0 family inet address 10.255.4.4/32 set interfaces lo0 unit 0 family iso address 49.0001.0010.0000.0404.00 set firewall family inet filter filter1 term t1 from source-address 172.16.1.1/32 set firewall family inet filter filter1 term t1 then next-interface ge-2/1/1.0 set firewall family inet filter filter1 term t2 from source-address 172.16.2.2/32 set firewall family inet filter filter1 term t2 then next-interface ge-2/1/1.1 set protocols isis interface all level 1 disable set protocols isis interface fxp0.0 disable set protocols isis interface lo0.0
Procedimento passo a passo
O exemplo a seguir exige que você navegue por vários níveis na hierarquia de configuração. Para obter informações sobre como navegar pela CLI, consulte Use o editor de CLI no modo de configuração o Guia de usuário do Junos OS CLI.
Para configurar o dispositivo R2:
Configure as interfaces.
[edit interfaces] user@R2# set ge-2/1/0 unit 0 family inet filter input filter1 user@R2# set ge-2/1/0 unit 0 family inet address 10.0.0.10/30 user@R2# set ge-2/1/0 unit 0 description to-R1 user@R2# set ge-2/1/0 unit 0 family iso user@R2# set ge-2/1/1 vlan-tagging user@R2# set ge-2/1/1 description to-R3 user@R2# set ge-2/1/1 unit 0 vlan-id 1001 user@R2# set ge-2/1/1 unit 0 family inet address 10.0.0.13/30 user@R2# set ge-2/1/1 unit 0 family iso user@R2# set ge-2/1/1 unit 1 vlan-id 1002 user@R2# set ge-2/1/1 unit 1 family inet address 10.0.0.25/30 user@R2# set ge-2/1/1 unit 1 family iso user@R2# set lo0 unit 0 family inet address 10.255.4.4/32 user@R2# set lo0 unit 0 family iso address 49.0001.0010.0000.0404.00
Configure o filtro de firewall.
[edit firewall family inet filter filter1] user@R2# set term t1 from source-address 172.16.1.1/32 user@R2# set term t1 then next-interface ge-2/1/1.0 user@R2# set term t2 from source-address 172.16.2.2/32 user@R2# set term t2 then next-interface ge-2/1/1.1
Habilite o IS-IS nas interfaces.
[edit protocols is-is] user@R2# set interface all level 1 disable user@R2# set interface fxp0.0 disable user@R2# set interface lo0.0
Resultados
A partir do modo de configuração, confirme sua configuração entrando no show interfacese show firewallshow protocols nos comandos. Se a saída não exibir a configuração pretendida, repita as instruções de configuração neste exemplo para corrigi-la.
user@R2# show interfaces
ge-2/1/0 {
unit 0 {
description to-R1;
family inet {
filter {
input filter1;
}
address 10.0.0.10/30;
}
family iso;
}
}
ge-2/1/1 {
description to-R3;
vlan-tagging;
unit 0 {
vlan-id 1001;
family inet {
address 10.0.0.13/30;
}
family iso;
}
unit 1 {
vlan-id 1002;
family inet {
address 10.0.0.25/30;
}
family iso;
}
}
lo0 {
unit 0 {
family inet {
address 10.255.4.4/32;
}
family iso {
address 49.0001.0010.0000.0404.00;
}
}
}
user@R2# show firewall
family inet {
filter filter1 {
term t1 {
from {
source-address {
172.16.1.1/32;
}
}
then {
next-interface {
ge-2/1/1.0;
}
}
term t2 {
from {
source-address {
172.16.2.2/32;
}
}
then {
next-interface {
ge-2/1/1.1;
}
}
}
}
}
user@R2# show protocols
isis {
interface all {
level 1 disable;
}
interface fxp0.0 {
disable;
}
interface lo0.0;
}
Se você terminar de configurar o dispositivo, entre no commit modo de configuração.
Verificação
Confirme que a configuração está funcionando corretamente.
Verificando os caminhos usados
Propósito
Certifique-se de que os caminhos esperados sejam usados ao enviar tráfego do dispositivo R1 para o dispositivo R4.
Ação
No dispositivo R1, entre no traceroute comando.
user@R1> traceroute 10.255.6.6 source 172.16.1.1 traceroute to 10.255.6.6 (10.255.6.6) from 172.16.1.1, 30 hops max, 40 byte packets 1 10.0.0.10 (10.0.0.10) 0.976 ms 0.895 ms 0.815 ms 2 10.0.0.14 (10.0.0.14) 0.868 ms 0.888 ms 0.813 ms 3 10.255.6.6 (10.255.6.6) 1.715 ms 1.442 ms 1.382 ms
user@R1> traceroute 10.255.6.6 source 172.16.2.2 traceroute to 10.255.6.6 (10.255.6.6) from 172.16.2.2, 30 hops max, 40 byte packets 1 10.0.0.10 (10.0.0.10) 0.973 ms 0.907 ms 0.782 ms 2 10.0.0.26 (10.0.0.26) 0.844 ms 0.890 ms 0.852 ms 3 10.255.6.6 (10.255.6.6) 1.384 ms 1.516 ms 1.462 ms
Significado
A saída mostra que o segundo salto muda, dependendo do endereço de origem usado no traceroute comando.
Para verificar esse recurso, uma operação de roteamento de rastreamento é realizada no Dispositivo R1 ao Dispositivo R4. Quando o endereço IP de origem é 172.16.1.1,1, os pacotes são encaminhados pela interface ge-2/1/1.0 no dispositivo R2. Quando o endereço IP de origem é 172.16.2.2, os pacotes são encaminhados pela interface ge-2/1/1.1 no dispositivo R2.
Example: Configuração do encaminhamento baseado em filtro para um endereço IP de destino específico
Este exemplo mostra como usar then next-ip como uma ação em um filtro de firewall.
Requisitos
Este exemplo tem os seguintes requisitos de hardware e software:
Plataforma de roteamento universal 5G da Série MX como o dispositivo de roteamento com o filtro de firewall configurado.
Junos OS Versão 12.2 em execução no dispositivo de roteamento com o filtro de firewall configurado.
O filtro com a (ou
next-ip) açãonext-interfacesó pode ser aplicado a uma interface hospedada em um Trio MPC. Se você aplicar o filtro a uma DPC baseada em chip I, a operação de comprometimento falhará.A interface de saída referida na ação de nome da interface da próxima interface pode ser hospedada em um Trio MPC ou um DPC baseado em chip I.
Visão geral
Neste exemplo, o Dispositivo R2 tem duas instâncias de roteamento interconectadas com links físicos. O tráfego de determinadas fontes deve ser direcionado através do enlace superior para inspeção por um otimizador de tráfego, que age de maneira transparente na camada IP. Quando o otimizador de tráfego falha, o tráfego se move para o enlace inferior. Os fluxos na direção R1>R3 e R3>R1 seguem caminhos idênticos.

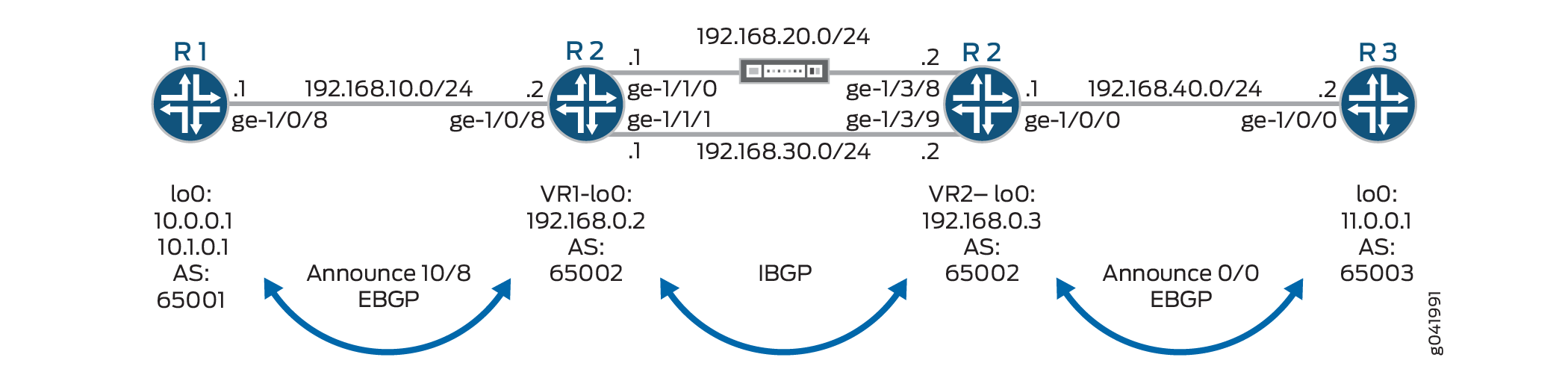

Figura 2 mostra a topologia usada neste exemplo.
No dispositivo R2, um filtro de firewall é aplicado à interface ge-1/0/8 na direção de entrada. O segundo termo combina com os endereços de origem específicos 10.0.0.0/24, e roteia o tráfego para o endereço 192.168.0.3. Esse endereço resolve o next-hop 192.168.20.2. Se o enlace conectado à interface ge-1/1/0 cair, o endereço 192.168.0.3 resolverá para next-hop 192.168.30.2.
No dispositivo R2, um filtro de firewall é aplicado à interface ge-1/0/0 na direção de entrada. O segundo termo combina com o destino específico endereços 10.0.0.0/24, e roteia o tráfego para atender a 192.168.0.2. Esse endereço resolve o next-hop 192.168.20.1. Se o enlace conectado à interface ge-1/3/8 cair, o endereço 192.168.0.2 resolverá para next-hop 192.168.30.1.
O endereço configurado usando a ação next-ip não é resolvido automaticamente. Nas interfaces Ethernet, presume-se que o endereço configurado seja resolvido usando um protocolo de roteamento ou rotas estáticas.
O BGP interno (IBGP) é usado entre o dispositivo R2-VR1 e o dispositivo R2-VR2. O BGP externo (EBGP) é usado entre o dispositivo R1 e o dispositivo R2-VR1, bem como entre o dispositivo R2-VR2 e o dispositivo R3.
As operações de BGP prossseguem da seguinte forma:
R2-VR1 aprende 10/8 a partir de R1, e 0/0 a partir de R2-VR2.
R2-VR2 aprende 0/0 a partir de R3, e 10/8 a partir de R2-VR1.
R1 anuncia 10/8 e recebe 0/0 de R2-VR1.
R3 anuncia 0/0 e recebe 10/8 de R2-VR2.
O filtro de firewall aplicado ao dispositivo R2 precisa permitir o tráfego de plano de controle para as interfaces diretamente conectadas, neste caso as sessões de EBGP.
Este exemplo mostra a configuração no dispositivo R2.
Topologia
Cópia de
Procedimento
Configuração rápida da CLI
Para configurar rapidamente este exemplo, copie os seguintes comandos, cole-os em um arquivo de texto, remova quaisquer quebras de linha, altere os detalhes necessários para combinar com a configuração de sua rede e, em seguida, copie e cole os comandos na CLI no nível de [edit] hierarquia.
Dispositivo R1
set interfaces lo0 unit 0 family inet address 10.0.0.1/32 set interfaces lo0 unit 0 family inet address 10.1.0.1/32 set interfaces ge-1/0/8 unit 0 family inet address 192.168.10.1/24 set routing-options autonomous-system 64501 set protocols bgp group eBGP neighbor 192.168.10.2 peer-as 64502 set protocols bgp group eBGP export Announce10 set policy-options policy-statement Announce10 term 1 from route-filter 10.0.0.0/8 exact set policy-options policy-statement Announce10 term 1 then accept set policy-options policy-statement Announce10 term 2 then reject
Dispositivo R2
set interfaces ge-1/0/8 unit 0 family inet address 192.168.10.2/24 set interfaces ge-1/0/8 unit 0 family inet filter input SteerSrcTrafficOptimizer set interfaces ge-1/1/0 unit 0 family inet address 192.168.20.1/24 set interfaces ge-1/1/1 unit 0 family inet address 192.168.30.1/24 set routing-instances VR1 instance-type virtual-router set routing-instances VR1 interface ge-1/0/8.0 set routing-instances VR1 interface ge-1/1/0.0 set routing-instances VR1 interface ge-1/1/1.0 set routing-instances VR1 routing-options static route 192.168.0.3 next-hop 192.168.20.2 set routing-instances VR1 routing-options static route 192.168.0.3 qualified-next-hop 192.168.30.2 metric 100 set routing-instances VR1 routing-options autonomous-system 64502 set routing-instances VR1 protocols bgp group eBGP neighbor 192.168.10.1 peer-as 64501 set routing-instances VR1 protocols bgp group iBGP neighbor 192.168.30.2 peer-as 64502 set routing-instances VR1 protocols bgp group iBGP neighbor 192.168.30.2 export AcceptExternal set firewall family inet filter SteerSrcTrafficOptimizer term 0 from source-address 192.168.10.0/24 set firewall family inet filter SteerSrcTrafficOptimizer term 0 then accept set firewall family inet filter SteerSrcTrafficOptimizer term 1 from source-address 10.0.0.0/24 set firewall family inet filter SteerSrcTrafficOptimizer term 1 then next-ip 192.168.0.3 routing-instance VR1 set firewall family inet filter SteerSrcTrafficOptimizer term 2 from source-address 10.0.0.0/8 set firewall family inet filter SteerSrcTrafficOptimizer term 2 then accept set interfaces ge-1/0/0 unit 0 family inet address 192.168.40.1/24 set interfaces ge-1/0/0 unit 0 family inet filter input SteerDstTrafficOptimizer set interfaces ge-1/3/8 unit 0 family inet address 192.168.20.2/24 set interfaces ge-1/3/9 unit 0 family inet address 192.168.30.2/24 set routing-instances VR2 instance-type virtual-router set routing-instances VR2 interface ge-1/0/0.0 set routing-instances VR2 interface ge-1/3/8.0 set routing-instances VR2 interface ge-1/3/9.0 set routing-instances VR2 routing-options static route 192.168.0.2/32 next-hop 192.168.20.1 set routing-instances VR2 routing-options static route 192.168.0.2/32 qualified-next-hop 192.168.30.1 metric 100 set routing-instances VR2 routing-options autonomous-system 64502 set routing-instances VR2 protocols bgp group eBGP neighbor 192.168.40.2 peer-as 64503 set routing-instances VR2 protocols bgp group iBGP neighbor 192.168.30.1 peer-as 64502 set routing-instances VR2 protocols bgp group iBGP neighbor 192.168.30.1 export AcceptExternal set firewall family inet filter SteerDstTrafficOptimizer term 0 from source-address 192.168.40.0/24 set firewall family inet filter SteerDstTrafficOptimizer term 0 then accept set firewall family inet filter SteerDstTrafficOptimizer term 1 from destination-address 10.0.0.0/24 set firewall family inet filter SteerDstTrafficOptimizer term 1 then next-ip 192.168.0.2 routing-instance VR2 set firewall family inet filter SteerDstTrafficOptimizer term 2 from destination-address 10.0.0.0/8 set firewall family inet filter SteerDstTrafficOptimizer term 2 then accept set policy-options policy-statement AcceptExternal term 1 from route-type external set policy-options policy-statement AcceptExternal term 1 then accept
Dispositivo R3
set interfaces lo0 unit 0 family inet address 10.11.0.1/32 set interfaces ge-1/0/0 unit 0 family inet address 192.168.40.2/24 set routing-options autonomous-system 64503 set protocols bgp group eBGP neighbor 192.168.40.1 peer-as 64502 set protocols bgp group eBGP export Announce0 set policy-options policy-statement Announce0 term 1 from route-filter 0.0.0.0/0 exact set policy-options policy-statement Announce0 term 1 then accept set policy-options policy-statement Announce0 term 2 then reject
Procedimento passo a passo
O exemplo a seguir exige que você navegue por vários níveis na hierarquia de configuração. Para obter informações sobre como navegar pela CLI, consulte Use o editor de CLI no modo de configuração o Guia de usuário do Junos OS CLI.
Para configurar o dispositivo R2:
Configure as interfaces.
[edit interfaces] user@R2# set ge-1/0/8 unit 0 family inet address 192.168.10.2/24 user@R2# set ge-1/0/8 unit 0 family inet filter input SteerSrcTrafficOptimizer user@R2# set ge-1/1/0 unit 0 family inet address 192.168.20.1/24 user@R2# set ge-1/1/1 unit 0 family inet address 192.168.30.1/24 user@R2# set ge-1/0/0 unit 0 family inet address 192.168.40.1/24 user@R2# set ge-1/0/0 unit 0 family inet filter input SteerDstTrafficOptimizer user@R2# set ge-1/3/8 unit 0 family inet address 192.168.20.2/24 user@R2# set ge-1/3/9 unit 0 family inet address 192.168.30.2/24
Configure a instância de roteamento.
[edit routing-instances] user@R2# set VR1 instance-type virtual-router user@R2# set VR1 interface ge-1/0/8.0 user@R2# set VR1 interface ge-1/1/0.0 user@R2# set VR1 interface ge-1/1/1.0 user@R2# set VR2 instance-type virtual-router user@R2# set VR2 interface ge-1/0/0.0 user@R2# set VR2 interface ge-1/3/8.0 user@R2# set VR2 interface ge-1/3/9.0
Configure o roteamento estático e BGP.
[edit routing-instances] user@R2# set VR1 routing-options static route 192.168.0.3 next-hop 192.168.20.2 user@R2# set VR1 routing-options static route 192.168.0.3 qualified-next-hop 192.168.30.2 metric 100 user@R2# set VR1 routing-options autonomous-system 64502 user@R2# set VR1 protocols bgp group eBGP neighbor 192.168.10.1 peer-as 64501 user@R2# set VR1 protocols bgp group iBGP neighbor 192.168.30.2 peer-as 64502 user@R2# set VR1 protocols bgp group iBGP neighbor 192.168.30.2 export AcceptExternal user@R2# set VR2 routing-options static route 192.168.0.2/32 next-hop 192.168.20.1 user@R2# set VR2 routing-options static route 192.168.0.2/32 qualified-next-hop 192.168.30.1 metric 100 user@R2# set VR2 routing-options autonomous-system 64502 user@R2# set VR2 protocols bgp group eBGP neighbor 192.168.40.2 peer-as 64503 user@R2# set VR2 protocols bgp group iBGP neighbor 192.168.30.1 peer-as 64502 user@R2# set VR2 protocols bgp group iBGP neighbor 192.168.30.1 export AcceptExternal
Configure os filtros de firewall.
[edit firewall family inet] user@R2# set filter SteerSrcTrafficOptimizer term 0 from source-address 192.168.10.0/24 user@R2# set filter SteerSrcTrafficOptimizer term 0 then accept user@R2# set filter SteerSrcTrafficOptimizer term 1 from source-address 10.0.0.0/24 user@R2# set filter SteerSrcTrafficOptimizer term 1 then next-ip 192.168.0.3 routing-instance VR1 user@R2# set filter SteerSrcTrafficOptimizer term 2 from source-address 10.0.0.0/8 user@R2# set filter SteerSrcTrafficOptimizer term 2 then accept user@R2# set filter SteerDstTrafficOptimizer term 0 from source-address 192.168.40.0/24 user@R2# set filter SteerDstTrafficOptimizer term 0 then accept user@R2# set filter SteerDstTrafficOptimizer term 1 from destination-address 10.0.0.0/24 user@R2# set filter SteerDstTrafficOptimizer term 1 then next-ip 192.168.0.2 routing-instance VR2 user@R2# set filter SteerDstTrafficOptimizer term 2 from destination-address 10.0.0.0/8 user@R2# set filter SteerDstTrafficOptimizer term 2 then accept
Configure a política de roteamento.
[edit policy-options policy-statement AcceptExternal term 1] user@R2# set from route-type external user@R2# set term 1 then accept
Resultados
A partir do modo de configuração, confirme sua configuração entrando no show interfacese show firewallshow protocols nos comandos. Se a saída não exibir a configuração pretendida, repita as instruções de configuração neste exemplo para corrigi-la.
user@R2# show interfaces
ge-1/0/0 {
unit 0 {
family inet {
filter {
input SteerDstTrafficOptimizer;
}
address 192.168.40.1/24;
}
}
}
ge-1/0/8 {
unit 0 {
family inet {
filter {
input SteerSrcTrafficOptimizer;
}
address 192.168.10.2/24;
}
}
}
ge-1/1/0 {
unit 0 {
family inet {
address 192.168.20.1/24;
}
}
}
ge-1/1/1 {
unit 0 {
family inet {
address 192.168.30.1/24;
}
}
}
ge-1/3/8 {
unit 0 {
family inet {
address 192.168.20.2/24;
}
}
}
ge-1/3/9 {
unit 0 {
family inet {
address 192.168.30.2/24;
}
}
}
user@R2# show firewall
family inet {
filter SteerSrcTrafficOptimizer {
term 0 {
from {
source-address {
192.168.10.0/24;
}
}
then accept;
}
term 1 {
from {
source-address {
10.0.0.0/24;
}
}
then {
next-ip 192.168.0.3/32 routing-instance VR1;
}
}
term 2 {
from {
source-address {
10.0.0.0/8;
}
}
then accept;
}
}
filter SteerDstTrafficOptimizer {
term 0 {
from {
source-address {
192.168.40.0/24;
}
}
then accept;
}
term 1 {
from {
destination-address {
10.0.0.0/24;
}
}
then {
next-ip 192.168.0.2/32 routing-instance VR2;
}
}
term 2 {
from {
destination-address {
10.0.0.0/8;
}
}
then accept;
}
}
}
user@R2# show policy-options
policy-statement AcceptExternal {
term 1 {
from route-type external;
then accept;
}
}
user@R2# show routing-instances
VR1 {
instance-type virtual-router;
interface ge-1/0/8.0;
interface ge-1/1/0.0;
interface ge-1/1/1.0;
routing-options {
static {
route 192.168.0.3/32 {
next-hop 192.168.20.2;
qualified-next-hop 192.168.30.2 {
metric 100;
}
}
}
autonomous-system 64502;
}
protocols {
bgp {
group eBGP {
neighbor 192.168.10.1 {
peer-as 64501;
}
}
group iBGP {
neighbor 192.168.30.2 {
export NextHopSelf;
peer-as 64502;
}
}
}
}
}
VR2 {
instance-type virtual-router;
interface ge-1/0/0.0;
interface ge-1/3/8.0;
interface ge-1/3/9.0;
routing-options {
static {
route 192.168.0.2/32 {
next-hop 192.168.20.1;
qualified-next-hop 192.168.30.1 {
metric 100;
}
}
}
autonomous-system 64502;
}
protocols {
bgp {
group eBGP {
neighbor 192.168.40.2 {
peer-as 64503;
}
}
group iBGP {
neighbor 192.168.30.1 {
export NextHopSelf;
peer-as 64502;
}
}
}
}
}
Se você terminar de configurar o dispositivo, entre no commit modo de configuração.
Verificação
Confirme que a configuração está funcionando corretamente.
Verificando os caminhos usados
Propósito
Certifique-se de que os caminhos esperados sejam usados ao enviar tráfego do dispositivo R1 para o dispositivo R3.
Ação
No dispositivo R1, insira o traceroute comando antes e depois da falha do enlace
Antes da falha do otimizador de tráfego
user@R1> traceroute 10.11.0.1 source 10.0.0.1 traceroute to 10.11.0.1 (10.11.0.1) from 10.0.0.1, 30 hops max, 40 byte packets 1 192.168.10.2 (192.168.10.2) 0.519 ms 0.403 ms 0.380 ms 2 192.168.20.2 (192.168.20.2) 0.404 ms 0.933 ms 0.402 m0 3 10.11.0.1 (10.11.0.1) 0.709 ms 0.656 ms 0.644 ms
user@R1> traceroute 10.11.0.1 source 10.1.0.1 traceroute to 10.11.0.1 (10.11.0.1) from 10.1.0.1, 30 hops max, 40 byte packets 1 192.168.10.2 (192.168.10.2) 0.524 ms 0.396 ms 0.380 ms 2 192.168.30.2 (192.168.30.2) 0.412 ms 0.410 ms 0.911 ms 3 10.11.0.1 (10.11.0.1) 0.721 ms 0.639 ms 0.659 ms
Após falha do otimizador de tráfego
user@R1> traceroute 10.11.0.1 source 10.0.0.1 traceroute to 10.11.0.1 (10.11.0.1) from 10.0.0.1, 30 hops max, 40 byte packets 1 192.168.10.2 (192.168.10.2) 0.506 ms 0.400 ms 0.378 ms 2 192.168.30.2 (192.168.30.2) 0.433 ms 0.550 ms 0.415 ms 3 10.11.0.1 (10.11.0.1) 0.723 ms 0.638 ms 0.638 ms
user@R1> traceroute 10.11.0.1 source 10.1.0.1 traceroute to 10.11.0.1 (10.11.0.1) from 10.1.0.1, 30 hops max, 40 byte packets 1 192.168.10.2 (192.168.10.2) 0.539 ms 0.411 ms 0.769 ms 2 192.168.30.2 (192.168.30.2) 0.426 ms 0.413 ms 2.429 ms 3 10.11.0.1 (10.11.0.1) 10.868 ms 0.662 ms 0.647 ms
Significado
A saída mostra que o segundo salto muda, dependendo do endereço de origem usado no traceroute comando.
Para verificar esse recurso, uma operação de roteamento de rastreamento é realizada no Dispositivo R1 ao Dispositivo R3. Quando o endereço IP de origem é 10.0.0.1, os pacotes são encaminhados para fora da interface ge-1/1/0.0 no dispositivo R2. Quando o endereço IP de origem é 10.1.0.1, os pacotes são encaminhados para fora da interface ge-1/1.0 no dispositivo R2.
Quando o enlace entre ge-1/1/0 e ge-1/3/8 falha, os pacotes com endereço IP de origem 10.0.0.1 são encaminhados para fora da interface ge-1/1/1.0 no dispositivo R2.
